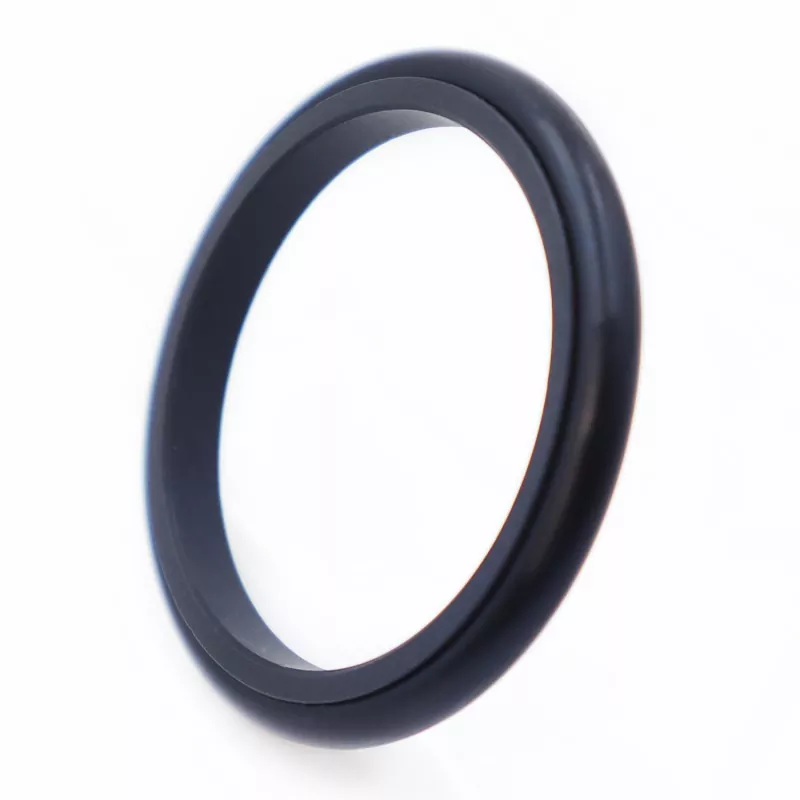

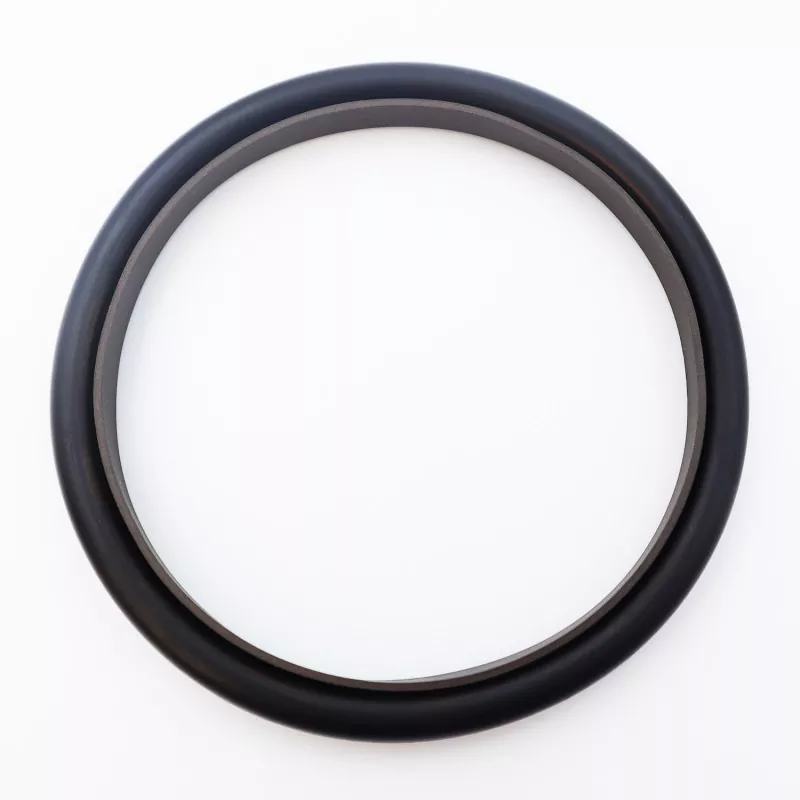

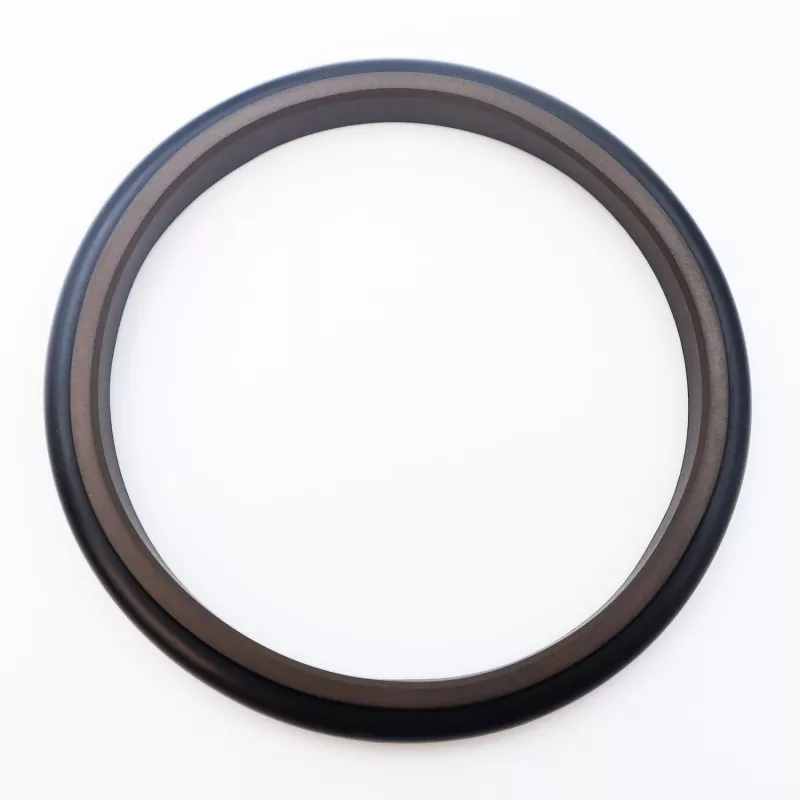

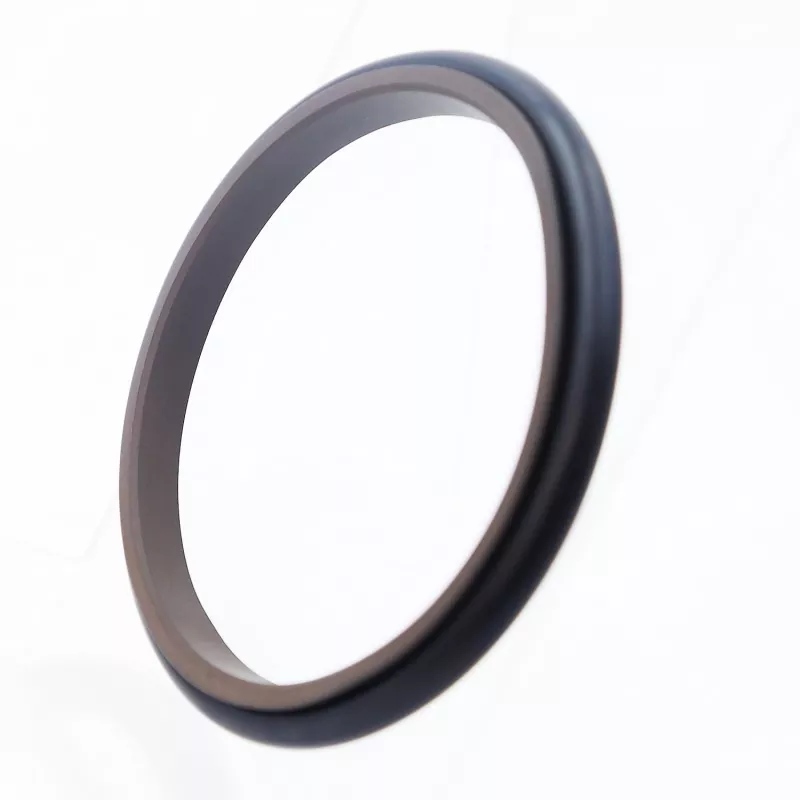

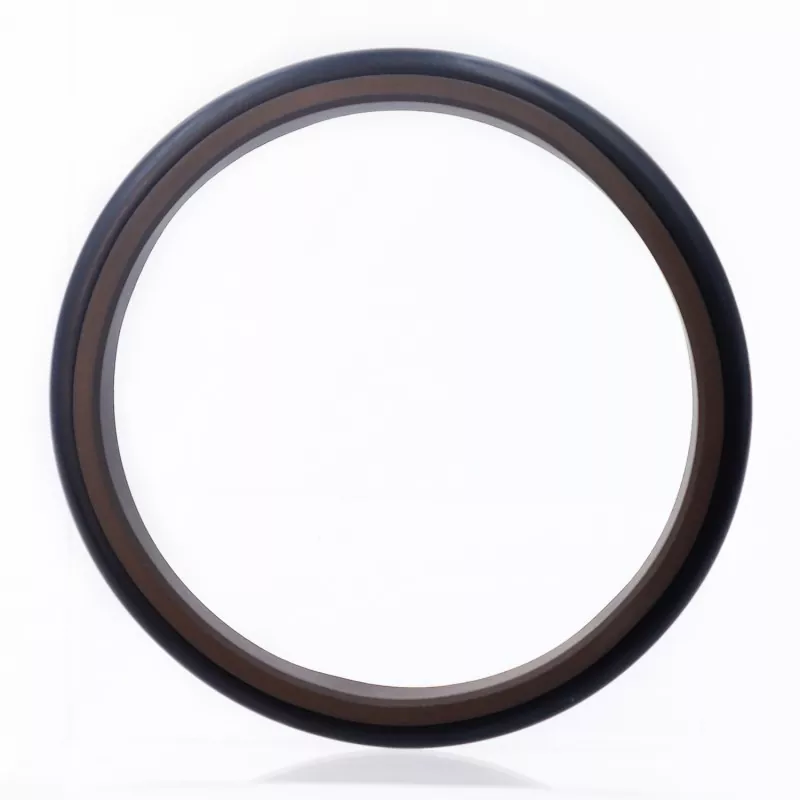

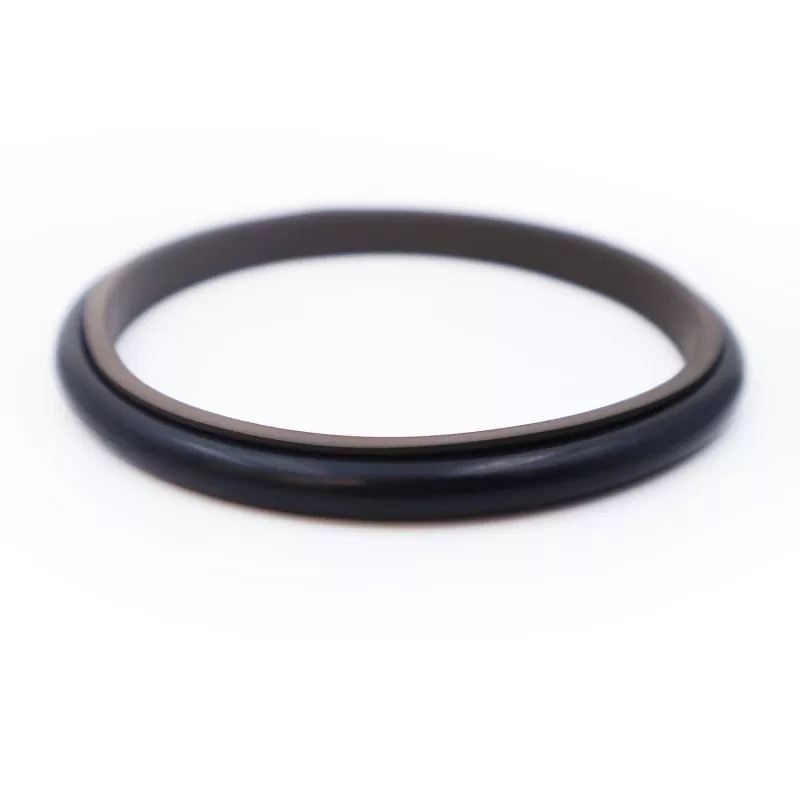

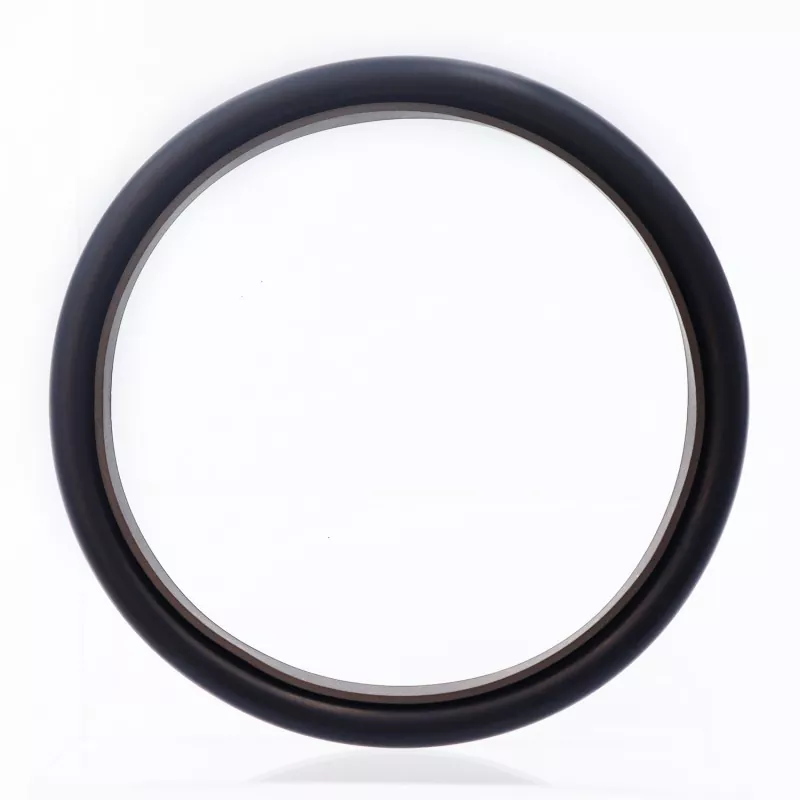

Kolmioyhdistelmätiiviste koostuu kolmiomaisesta PTFE-tiivisterenkaasta ja kumisesta O-renkaasta; se on suunniteltu yksitoimiseen painetiivistykseen hydraulisissa ja pneumaattisissa edestakaisin liikkuvissa sovelluksissa. O-rengas antaa säteittäistä voimaa ja kompensoi tiivisterenkaan kulumista. Tiivisterenkaan ohuthuulirakenteen ansiosta se tarjoaa erinomaisen seurannan kompensoinnin ja tiivistyskyvyn. Jos tangon halkaisija on alle 30 mm, tulee käyttää halkaistua (avointa) uramallia.
1. Soveltuu sekä hydraulisiin että pneumaattisiin sovelluksiin;
2. Matala kitka, alhainen irtoamisvastus, tasainen liike, yhtäläinen dynaaminen ja staattinen kitka, eikä luistamista;
3. Pitkä käyttöikä; sopii öljyttomiin voitelusovelluksiin;
4. Kompakti muotoilu; helppo asentaa ja huoltaa;
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus m/s |
Media |
|
≤20 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
Mineraalipohjaiset hydrauliöljyt, palonkestävät nesteet (HFA/HFB), kaasut jne. |
|
-20 - +180 (FKM O-renkaalla) |
1. Yhteensopivia O-rengasmateriaaleja ovat: R01 Nitriilikumi (NBR), R02 Fluorikumi (FKM) jne.
2. Tiivistysrenkaan materiaali: Vakiomateriaali PTFE3; vaihtoehtoisia materiaaleja ovat PTFE1, PTFE2 ja PTFE4.
Tilausmalli: RC14—80—PTFE3—R01
RC14 – Malli 80 – Akselin halkaisija d – PTFE (materiaalikoodi R01) – O-rengas Materiaalikoodi
Tuotteita voidaan valmistaa missä tahansa teknisessä taulukossa mainitussa koossa.
|

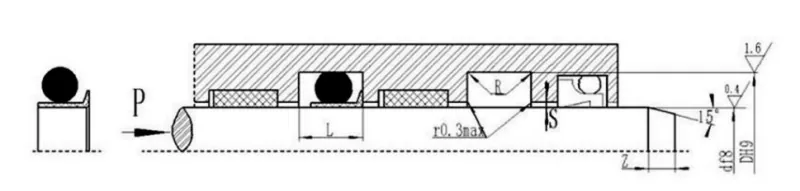

Akselin halkaisijaalue d f8 |
Uran halkaisija D H9 |
Uran leveys L+0,2 |
Kulman säde Rmax |
Radiaalinen välys S |
Viiste Z |
O-renkaan langan halkaisija tehdä |
|
8-17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18-39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40-108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109-1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Huom: Akselin halkaisijalle ≤30 mm suositellaan avoimien urien käyttöä.
