C-tyypin yhdistetty tiiviste

Ruichen Sealsin RC06- ja RC07-sarjan C-tyypin yhdistetyissä tiivisteissä käytetään PTFE-komposiitti C-rengas + GB1235 O-rengasyhdistelmärakennetta, joka soveltuu hydrauliseen ja pneumaattiseen edestakaisin kaksisuuntaiseen tiivistykseen. Ohut huulirakenne tarjoaa erinomaisen seurannan kompensointikyvyn, mikä varmistaa tasaisen, virumattoman toiminnan pienellä kitkalla. Se vastaa sekä korkea- että matalapainetiivistystarpeisiin, tukee öljytöntä voitelua ja tarjoaa erinomaisen käyttöiän. Saatavilla maailmanlaajuisesti, joukkotilaukset ovat tervetulleita.

Lähetä kysely

Tuotteen Kuvaus

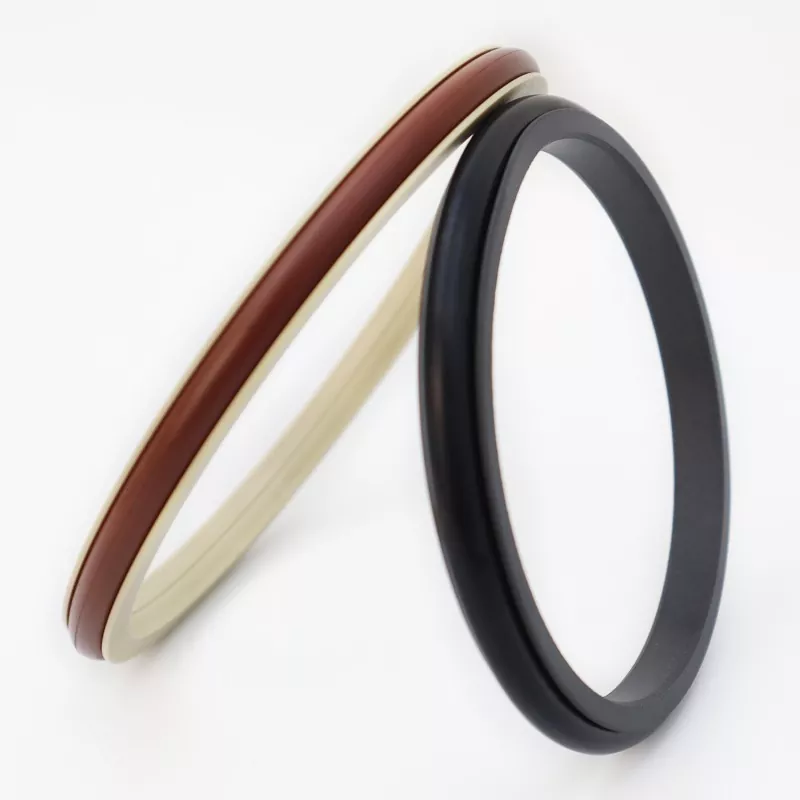

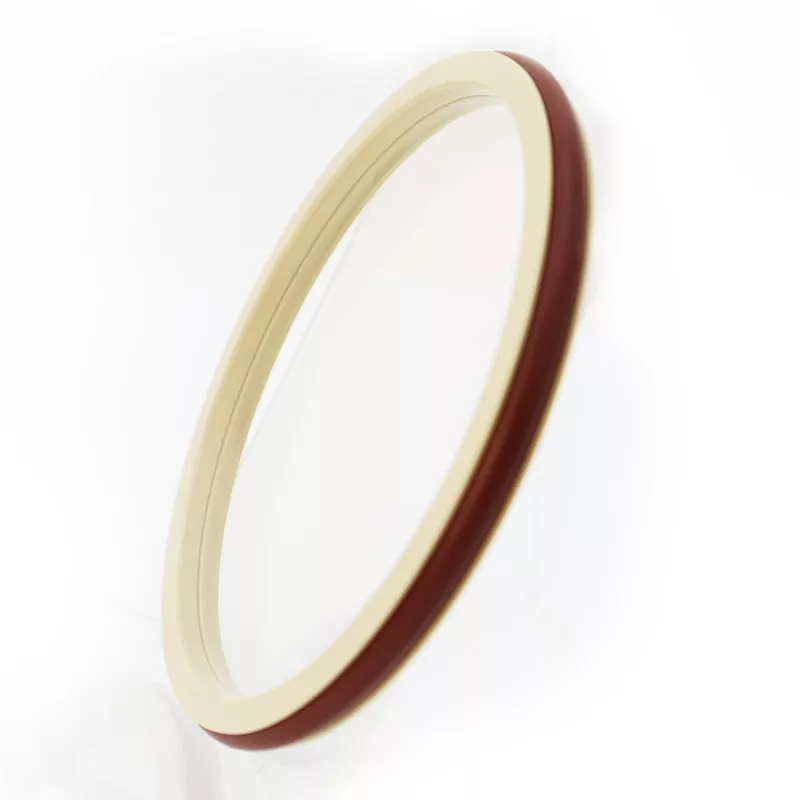

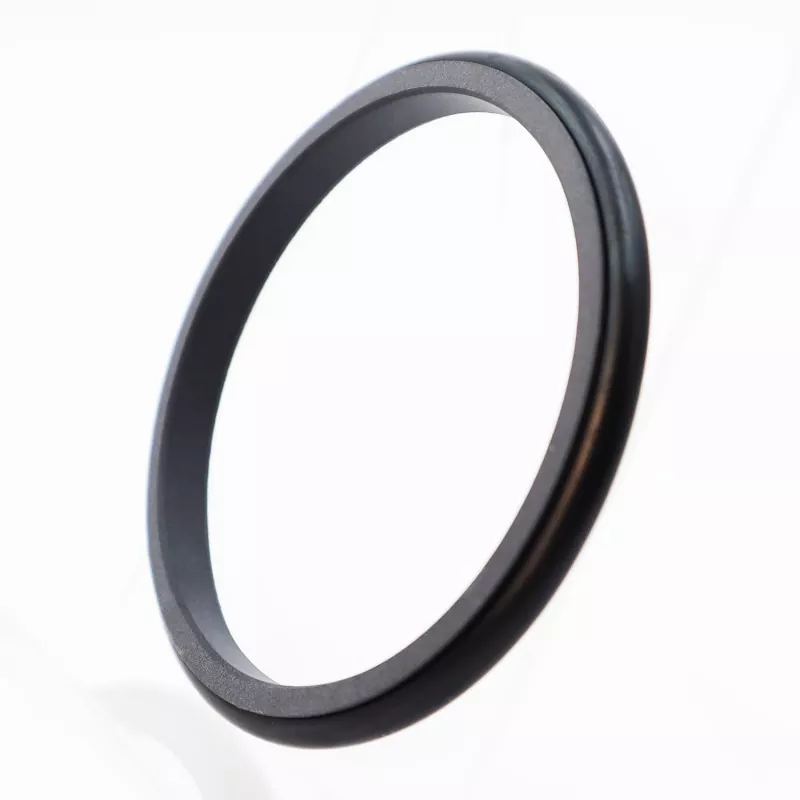

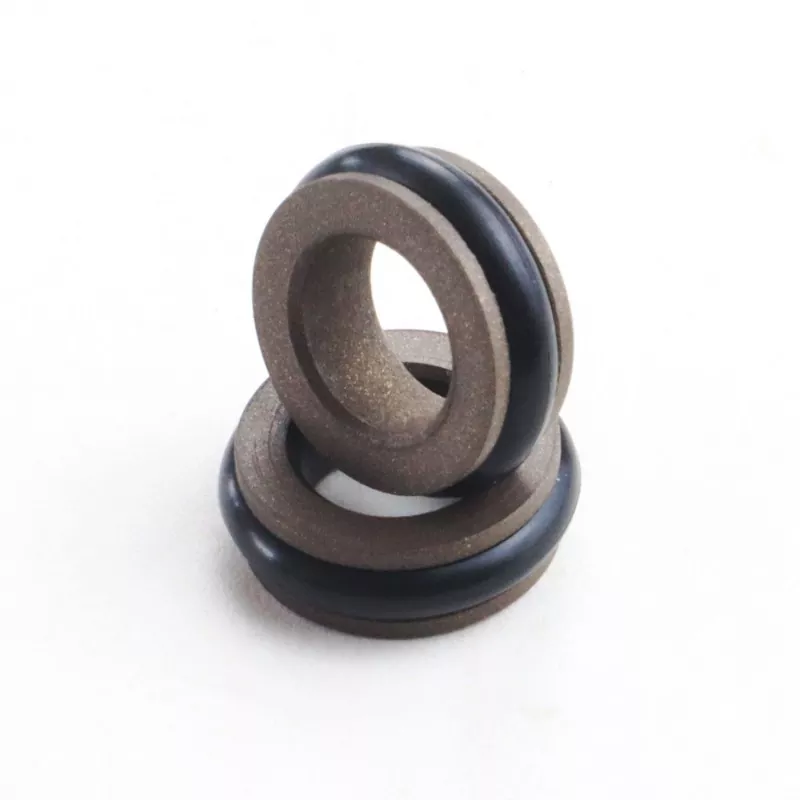

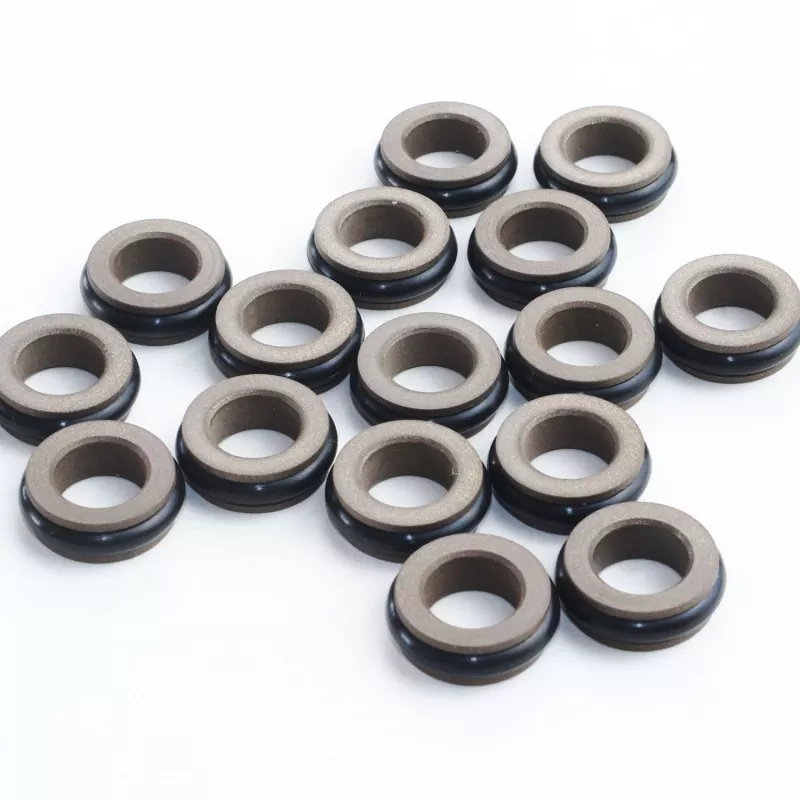

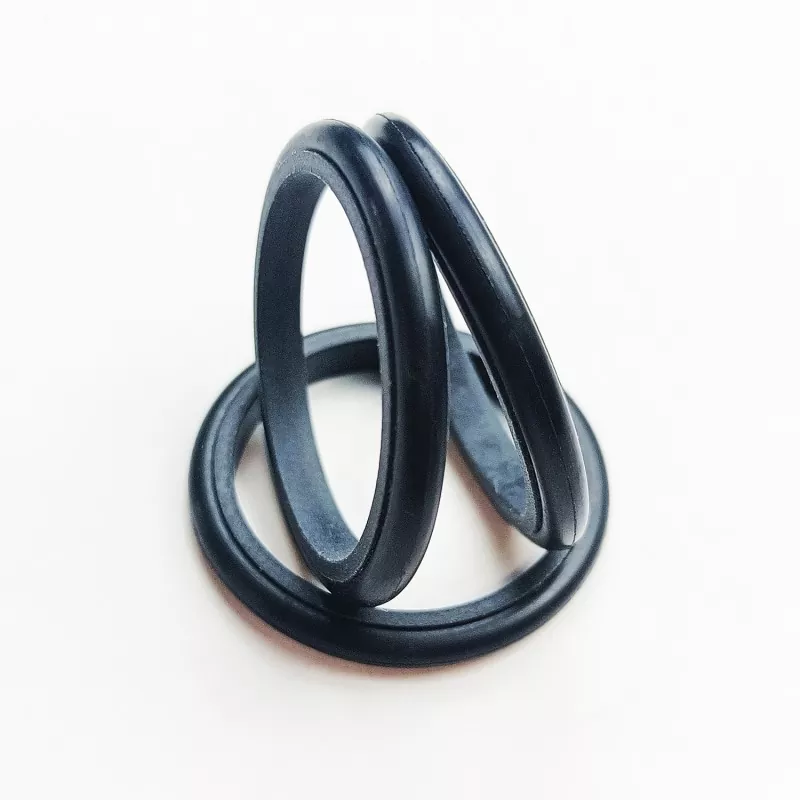

C-tyypin yhdistetty tiiviste koostuu C-muotoisesta PTFE:stä ja sen komposiittimateriaalista valmistetusta tiivisterenkaasta sekä O-renkaasta. Se soveltuu kaksisuuntaiseen painetiivistykseen sekä hydraulisissa että pneumaattisissa edestakaisissa liikkeissä. Se on saatavana RC06- ja RC07-sarjoissa (yhteensopiva GB1235-sarjan O-renkaiden kanssa) sopivasta O-renkaasta riippuen. Tiivistysrenkaan ohuthuulirakenteen ansiosta sillä on hyvä seurannan kompensointikyky, mikä johtaa erinomaiseen tiivistyskykyyn. C-tyypin tiivisteen symmetrinen rakenne mahdollistaa tiivistyksen kaksisuuntaisella paineella.

Tuotteen ominaisuudet

1. Soveltuu sekä hydraulisiin että pneumaattisiin sovelluksiin.

2. Erinomainen tiivistyskyky sekä korkea- että matalapainesovelluksissa.

3. Matala kitka, alhainen käynnistysvastus, tasainen toiminta, yhtäläinen dynaaminen ja staattinen kitka, ei virumista.

4. Pitkä käyttöikä; sopii öljyttömään voitelutiivistykseen.

5. Soveltuu kaksisuuntaiseen painetiivistykseen.

Sovellettavat käyttöehdot

Ääriarvot eivät saa esiintyä samanaikaisesti.

Paine (MPa)	Lämpötila (°C)	Nopeus (m/s)	Media
≤100	-35 - +100 (NBR O-renkaalla)	≤6	Hydrauliöljy, palonkestävät nesteet (HFA/HFB), kaasu jne.
	-20 - +180 (FKM O-renkaalla)

Materiaalin valinta

1. Sopivat O-rengasmateriaalit: RO1-nitriilibutadieenikumi (NBR), RO2-fluorikumi (FKM) jne.

2. Tiivistysrengasmateriaali: Vakiomateriaali PTFE3, muita valinnaisia materiaaleja ovat PTFE2, PTFE4 ja muut korkean suorituskyvyn materiaalit.

Tilausesimerkki

Tilausmalli RC06-80x89.9x9.2-PTFE3-R01

Malli-tangon halkaisija x uran halkaisija x uran leveys PTFE3 - modifioitu PTFE-materiaalikoodi R01 O-renkaan materiaali

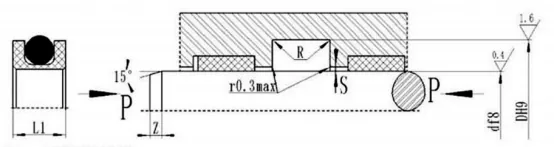

C-type Combined Seal

Tekniset tiedot Taulukko

1. RC06:n tekniset tiedot -taulukko

Voi valmistaa minkä tahansa kokoisia tuotteita, jotka on lueteltu eritelmätaulukossa.

d f8 Vakio RC06	d f8 Kevyt RC06-Q	d f8 Raskaaseen käyttöön tarkoitettu RC06-Z	D H9	L⁺⁰^.²	L1	Rmax	Smax		Zmin	d₀
d f8 Vakio RC06	d f8 Kevyt RC06-Q	d f8 Raskaaseen käyttöön tarkoitettu RC06-Z	D H9	L⁺⁰^.²	L1	Rmax	＜ 20 MPA	＜ 40 MPA	Zmin	d₀
--	4~17.9	--	d+3,6	4	3.6	0.3	0.2	0.15	3	1.8
4~17.9	18-39,9	--	d+5,0	5.0	4.6	0.4	0.25	0.15	4	2.65
18-39,9	40 ~ 106,9	4~17.9	d+6,6	6.2	5.6	0.4	0.25	0.2	5	3.55
40 ~ 106,9	107 ~ 630,9	18-39,9	d+9,9	9.2	8.5	0.5	0.3	0.2	7	5.30
107 ~ 630,9	631 ~ 999	40 ~ 106,9	d+13,0	12.3	10.6	0.6	0.35	0.25	10	7.00
631 ~ 999	1000-1600	107 ~ 630,9	d+15,2	13.6	12	0.7	0.5	0.3	12	8.6
1000-1600	≥ 1600	631 ~ 999	d+18,5	16	14.5	0.8	0.6	0.4	15	10
≥ 1600	--	1000-1600	d+22	19	17	1.0	0.7	0.6	20	12.0

Huom: 1. Akselin halkaisijalle ≤ 70 mm suositellaan avoimen uran tiivisteitä. Katso asennusoppaasta integroitujen (suljettujen) uratiivisteiden asentaminen.

2. Jos paine on > 40 MPa, tiivisteen juurialueen Smax tulee käyttää H8/f8-sovitustoleranssia.

2. RC07-määrittelyparametritaulukko

Vastaava O-rengas GB1235 Voi valmistaa minkä tahansa kokoisia tuotteita, jotka on lueteltu erittelytaulukossa.

Akselin halkaisijaalue d f8	Uran halkaisija D H9	Kaivan leveys L^+0,2	Tiivisteen korkeus L1	Pyöristetyt kulmat Rmax	Säteittäinen välys Smax		Viiste Zmin	O-renkaan langan halkaisija d₀
Akselin halkaisijaalue d f8	Uran halkaisija D H9	Kaivan leveys L^+0,2	Tiivisteen korkeus L1	Pyöristetyt kulmat Rmax	＜ 20 MPA	＜ 40 MPA	Viiste Zmin	O-renkaan langan halkaisija d₀
5-21	d+4,5	4.5	4	0.4	0.25	0.15	4	2.4
22-39	d+6,5	6.2	5.6	0.4	0.25	0.2	5	3.5
40-154	d+10,4	9.8	8.9	0.5	0.3	0.2	7	5.7
155-1500	d+15,2	13.6	12	0.7	0.5	0.3	12	8.6

Tilausesimerkki RC07—80*90.4*9.8-PTFE3-R01
