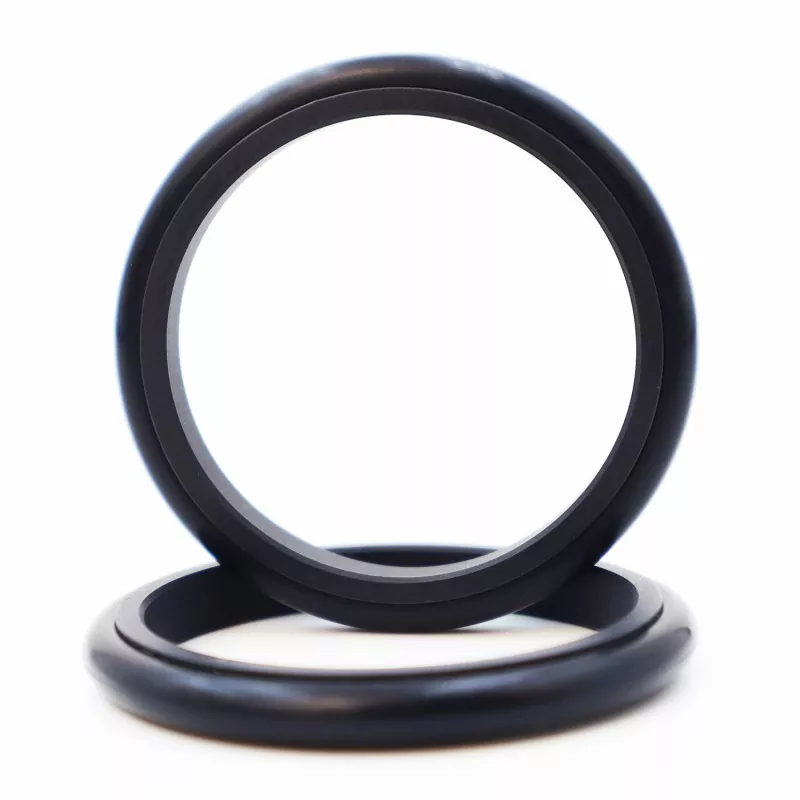

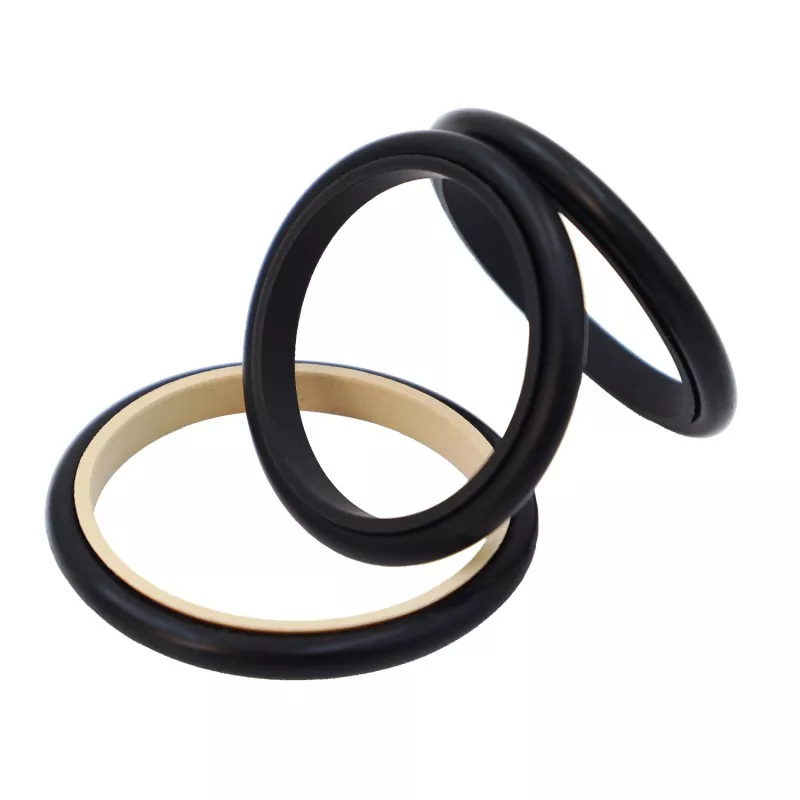

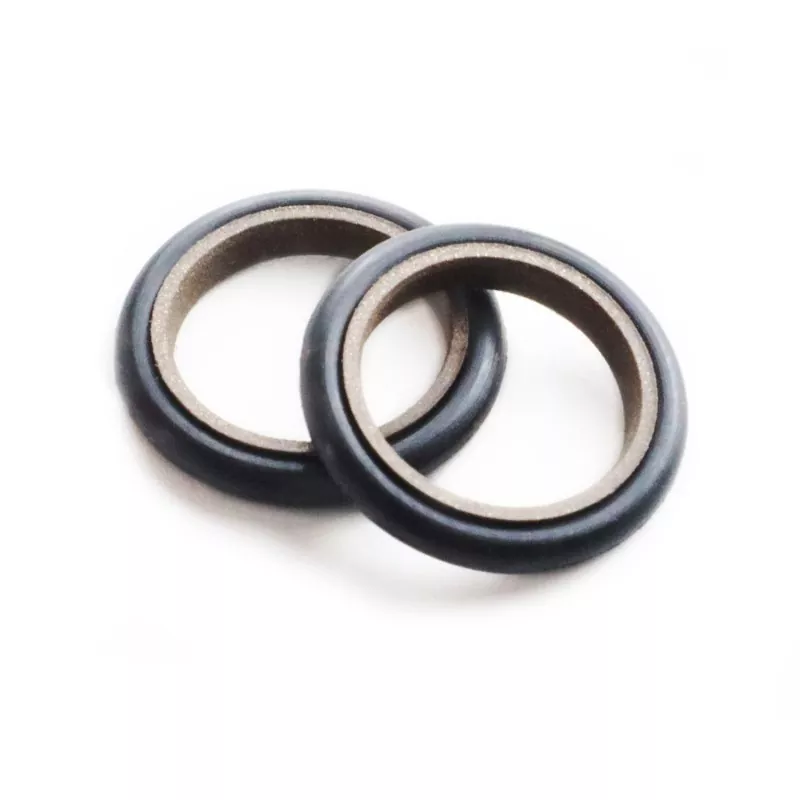

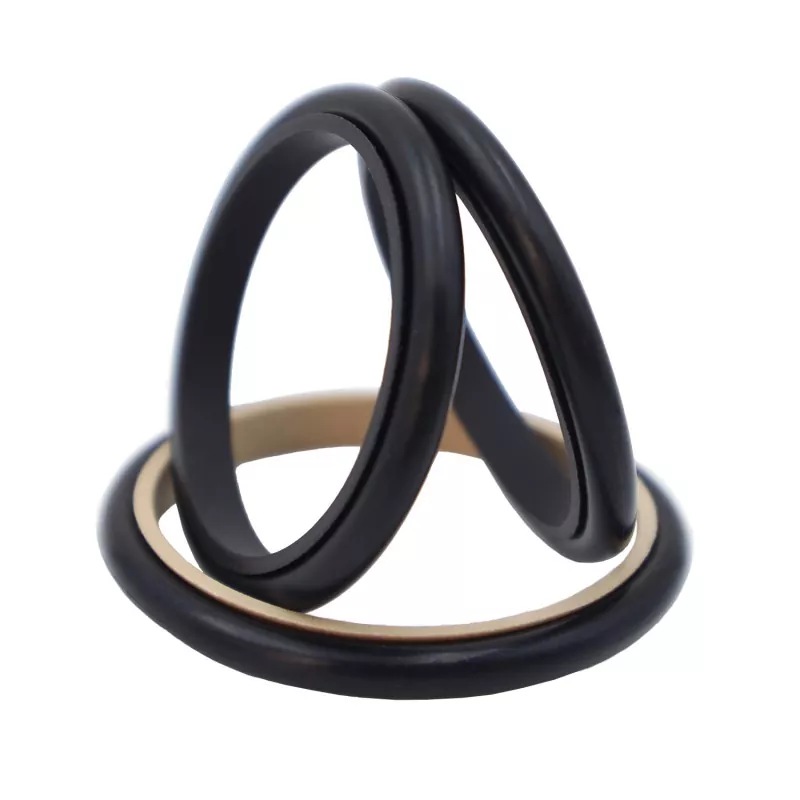

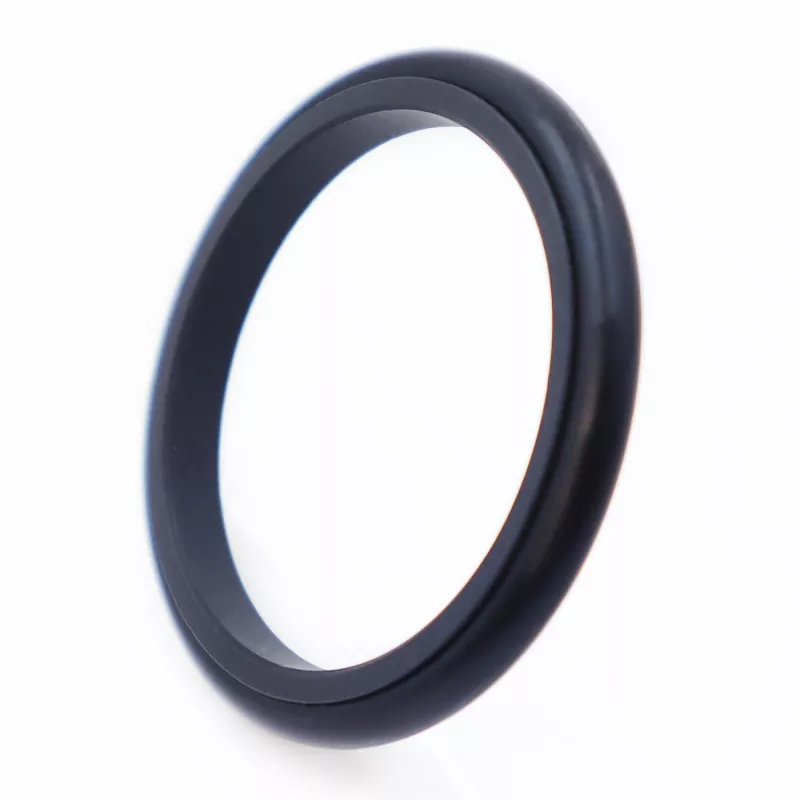

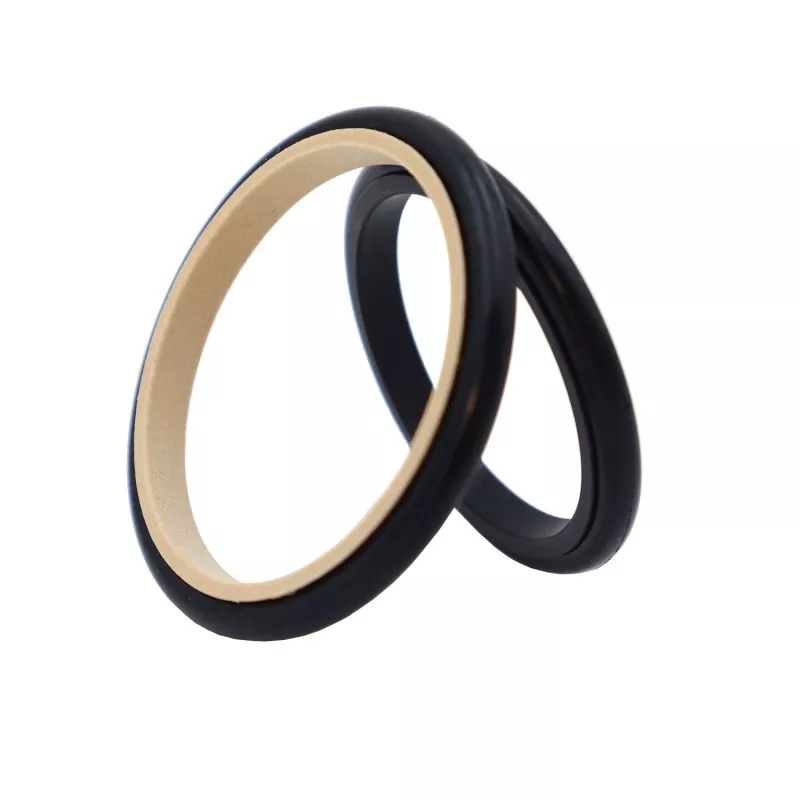

Kannen yhdistelmätiiviste koostuu PTFE-kannen muotoisesta tiivisterenkaasta ja kumisesta O-renkaasta, jotka on suunniteltu kaksisuuntaiseen painetiivistykseen hydraulisissa ja pneumaattisissa edestakaisin liikkuvissa sovelluksissa. O-rengas antaa säteittäisen voiman ja kompensoi tiivisterenkaan kulumista; tiivisterenkaassa on ohut huulirakenne, joka tarjoaa erinomaiset seurannan kompensointiominaisuudet, mikä johtaa erinomaiseen tiivistyskykyyn. Se on yhteensopiva standardi GB1235 O-renkaan urien kanssa. Jos sauvan halkaisija on alle 30 mm, tulee käyttää jaettua (avointa) uramallia.
Tämä tiiviste sopii sekä hydraulisiin että pneumaattisiin käyttöolosuhteisiin ja tukee kaksisuuntaista painetiivistystä. Se tarjoaa etuja, kuten alhainen kitka, minimaalinen murtumisvastus, tasainen toiminta ilman luistoa, soveltuvuus öljyttömään voiteluun ja pitkä käyttöikä. Se vaatii vähän asennustilaa ja mahdollistaa helpon purkamisen ja huollon.
Valinta Huomautus: Sovelluksissa, joissa tangon halkaisija on 30 mm tai vähemmän, asennuksessa suositellaan jaetun (avoimen) uran käyttöä.
1. Soveltuu sekä hydraulisiin että pneumaattisiin sovelluksiin; tukee kaksisuuntaista painetiivistystä.
2. Alhainen kitka, minimaalinen murtumisvastus ja tasainen liike; yhtä suuri dynaaminen ja staattinen kitka; ei lipsahdus.
3. Pitkä käyttöikä; sopii öljyttömään voitelukäyttöön.
4. Kompakti muotoilu; helppo asennus ja huolto.
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus (m/s) |
Media |
|
≤20 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
Mineraalipohjainen hydrauliöljy, palonkestävät nesteet (HFA/HFB), kaasut jne. |
|
-20 - +180 (FKM O-renkaalla) |
1. Mukana toimitettavan O-renkaan materiaaleja ovat: R01 Nitriilikumi (NBR), R02 Fluorikumi (FKM) jne.
2. Tiivistysrenkaan materiaali: Vakiomateriaali PTFE3; vaihtoehtoisia materiaaleja ovat PTFE1, PTFE2 ja PTFE4.
Tilausmalli: RC13—80-PTFE3—R01 tai SPNC-80-PTFE3—R01
RC13/SPNC - Malli 80 - Akselin halkaisija dPTFE3 - PTFE materiaalikoodi R01 - O-renkaan materiaalikoodi
Tuotteita voidaan valmistaa missä tahansa teknisessä taulukossa mainitussa koossa.
|

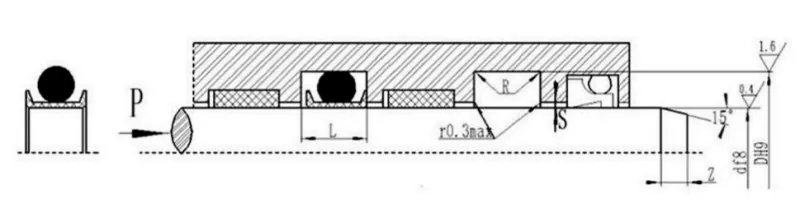

Akselin halkaisijaalue d f8 |
Uran halkaisija D H9 |
Uran leveys L+0,2 |
Kulman säde Rmax |
Radiaalinen välys Smax |
Viiste Zmin |
O-renkaan langan halkaisija d0 |
|
|
Hydraulisiin sovelluksiin |
Pienikitkaisiin pneumaattisiin ja hydraulisiin sovelluksiin |
||||||
|
3-10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10-22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22-50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48-150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150-1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
