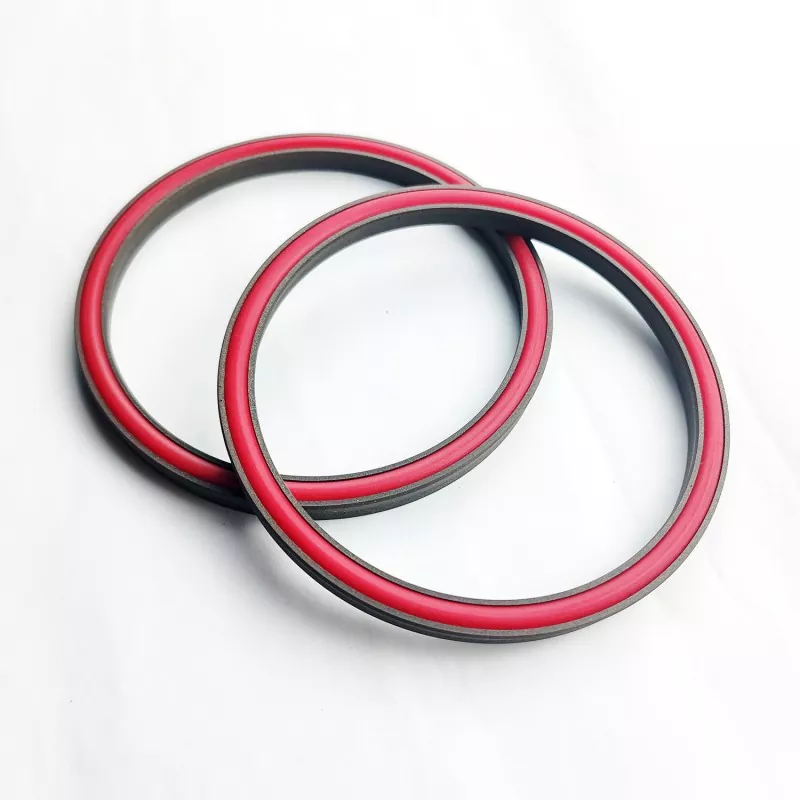

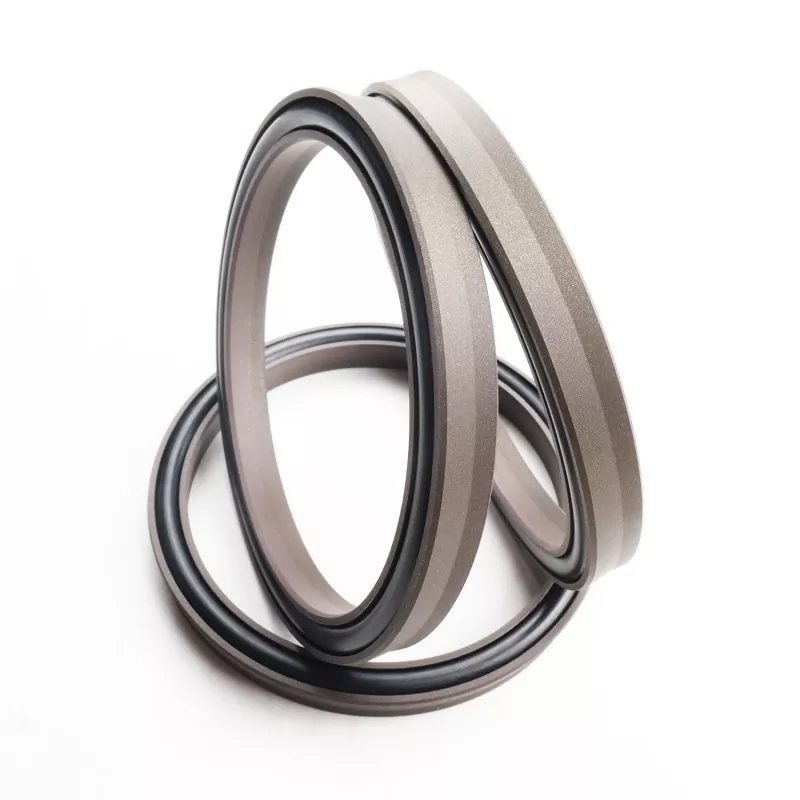

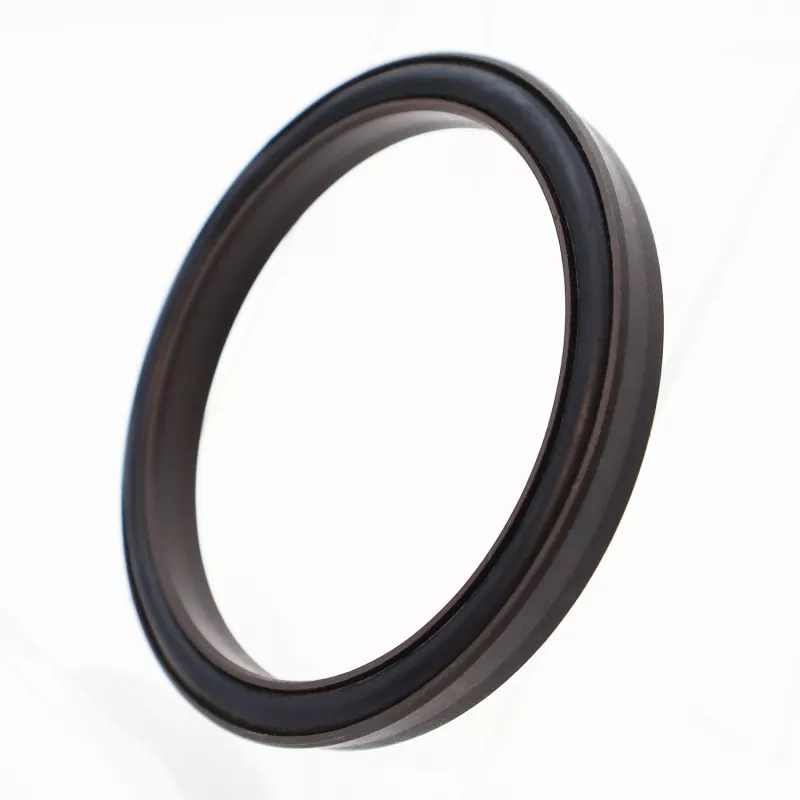

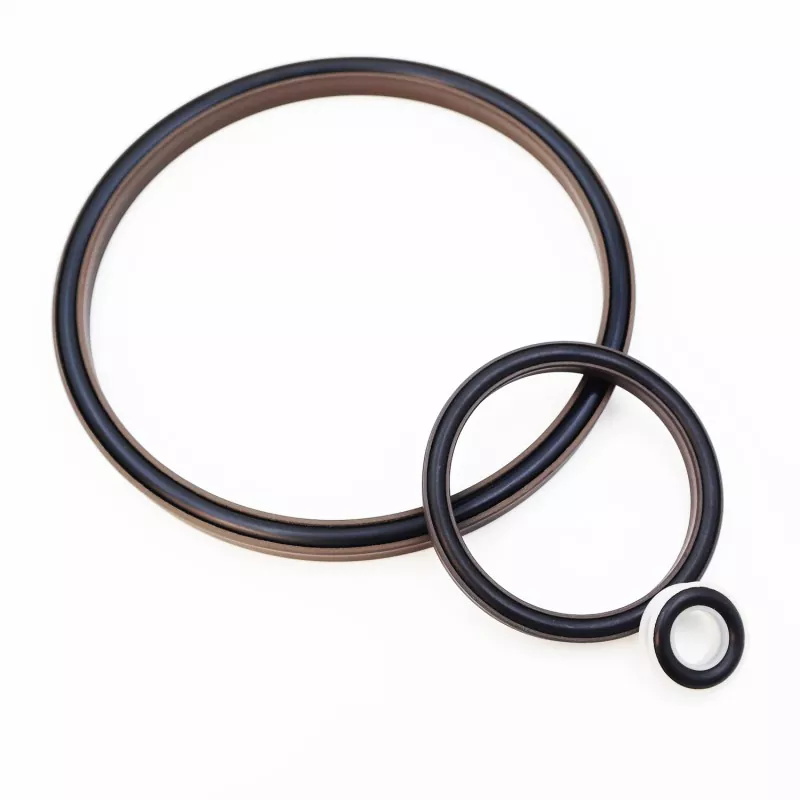

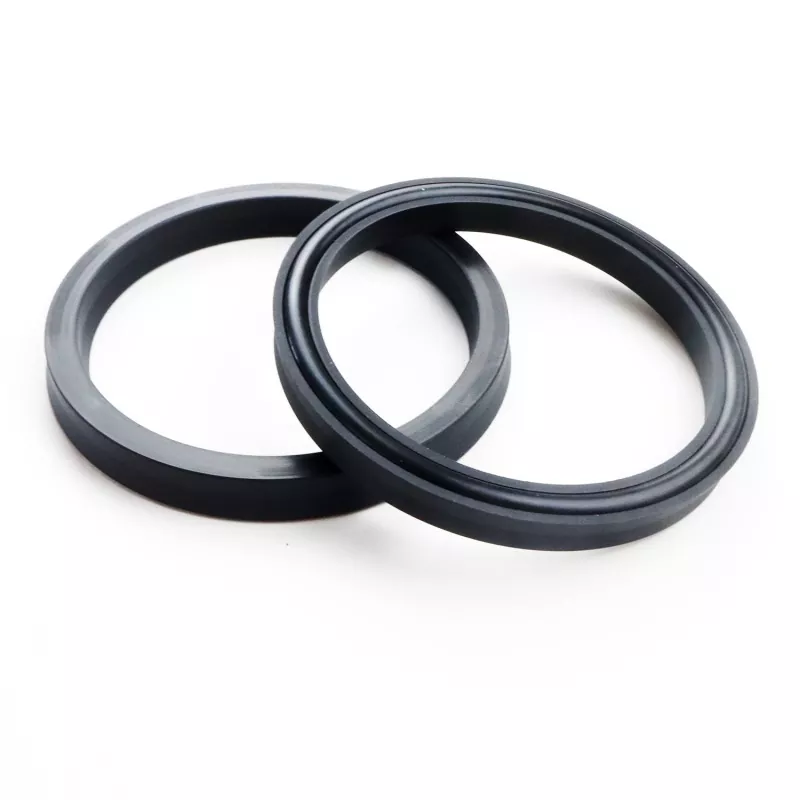

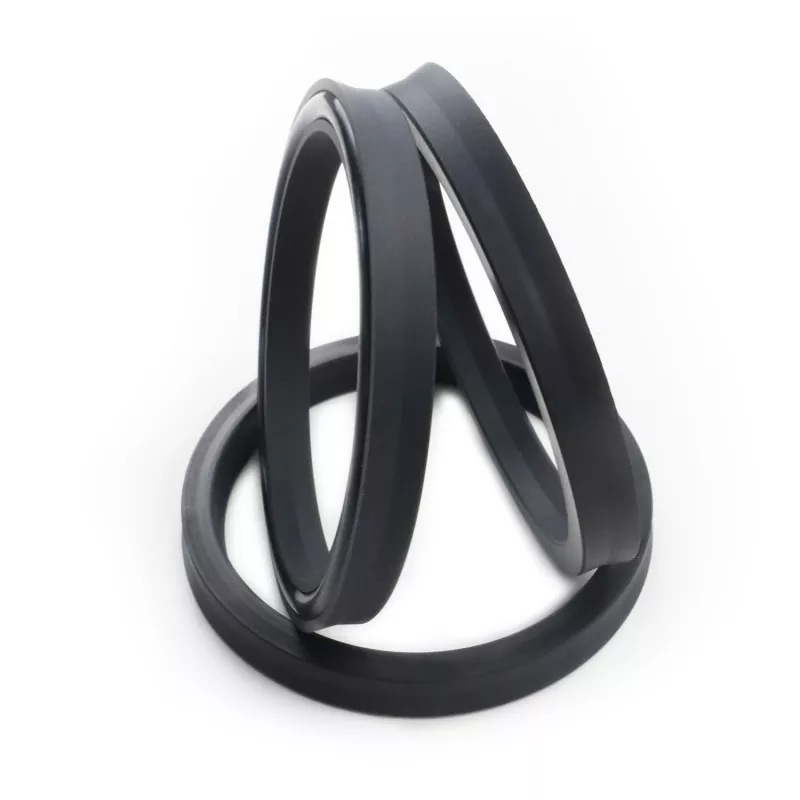

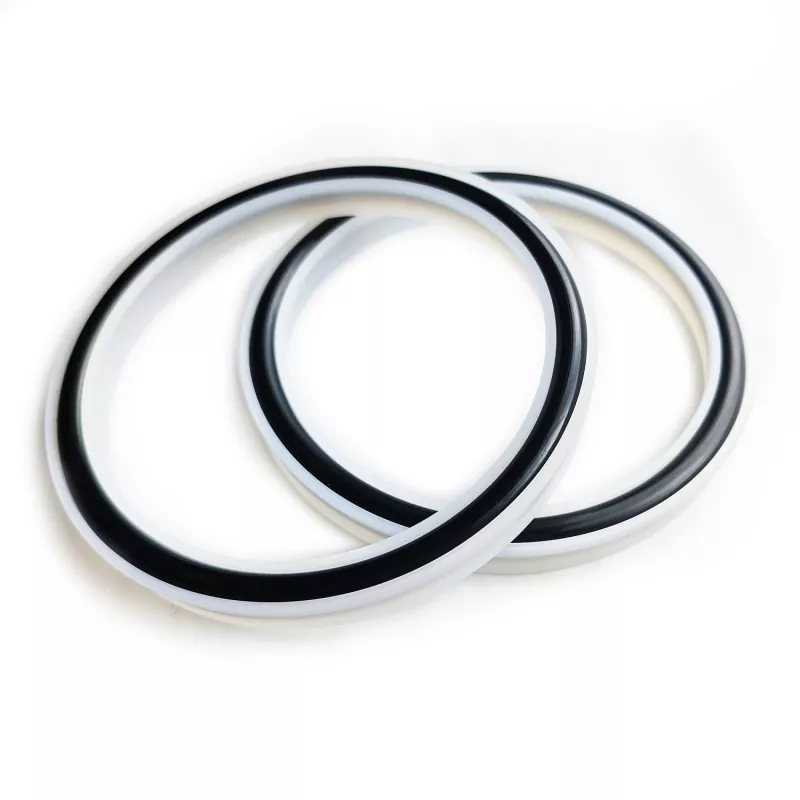

Y-tyyppinen yhdistetty tiiviste (Ultra-High Pressure/Hydraulic Pressure Seal) koostuu Y-muotoisesta PTFE:stä ja sen komposiittimateriaaleista valmistetusta tiivisterenkaasta sekä O-renkaasta. Se soveltuu yksisuuntaiseen tiivistykseen hydraulisessa edestakaisin liikkeessä.
Y-muotoisen tiivisterenkaan patentoidun rakenteen ja optimoidun paksuuden ansiosta se toimii hyvin myös vedenpaineessa tai muissa matalaviskoosisissa väliaineissa. Tiivistysrenkaan rakenne parantaa myös sen kestävyyttä korkeita ja erittäin korkeita paineita vastaan. Tiiviste toimii alhaisella kitkakertoimella, eliminoi virumisen ja mahdollistaa pitkäaikaisen öljyttömän voitelun.
Huomautus: Tällä tiivisterakenteella on rajoituksia, eikä sitä suositella käytettäväksi suljetuissa urissa.
1. Matala kitka, alhainen käynnistysvastus, tasainen toiminta, tasainen dynaaminen ja staattinen kitka, ei virumista.
2. Pitkä käyttöikä, sopii öljyttömään voitelutiivistykseen.
3. Soveltuu korkeapaineisten, ultrakorkeapaineisten ja matalaviskositeettisten väliaineiden, kuten veden, tiivistämiseen.
Ääriarvot eivät saa esiintyä samanaikaisesti. Ota yhteyttä yritykseemme, jos paine ylittää 260 MPa.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus (m/s) |
Media |
|
≤260 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
Hydrauliöljy, palonkestävät nesteet (HFA/HFB), kaasu jne. |
|
-20 - +180 (FKM O-renkaalla) |
1. Sopivat O-rengasmateriaalit: RO1-nitriilibutadieenikumi (NBR), RO2-fluorikumi (FKM) jne.
2. Tiivistysrengasmateriaali: Vakiomateriaali PTFE3, muita valinnaisia materiaaleja ovat PTFE2, PTFE4 ja muut korkean suorituskyvyn materiaalit.

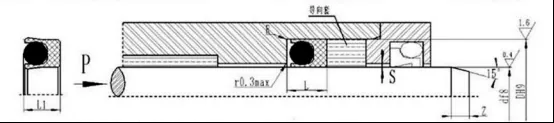

Tilausmalli RC10-40x52.4x9.2-PTFE3-R01
Malli – Tangon halkaisija x uran halkaisija x uran leveys PTFE3 – modifioitu PTFE-materiaalikoodi R01 – O-renkaan materiaalikoodi
