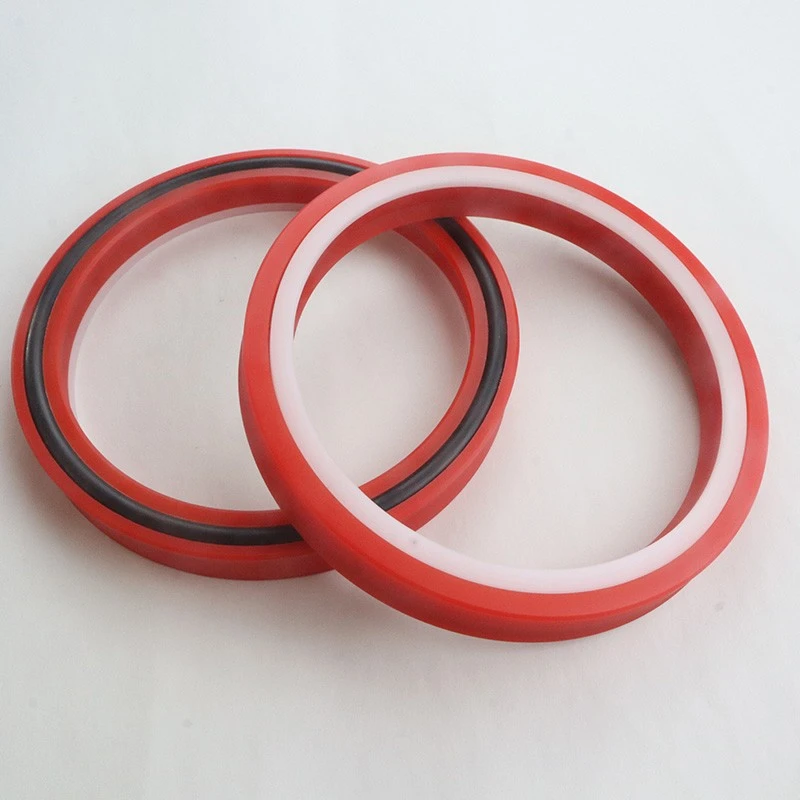

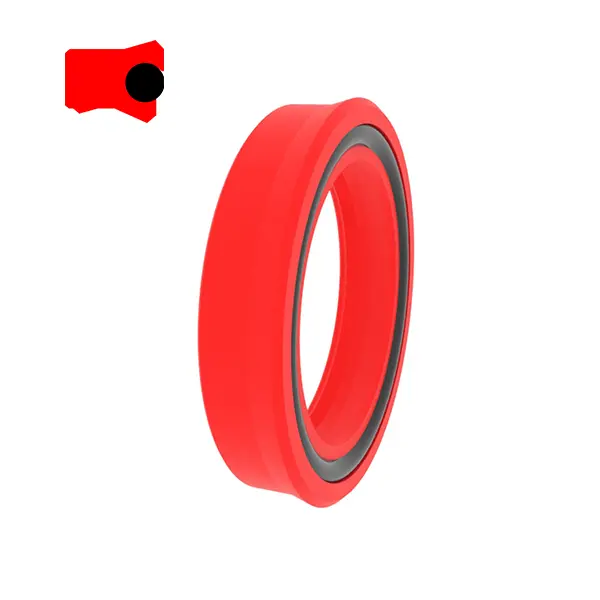

Männän sauvan tiivisteen kääntötiivisteet

RCS -sarjan männän sauvan tiiviste käännekielteitä kehitetään, suunnitellut ja valmistavat Ruichen -tiivisteet, joiden ytimessä on joustava sopeutuminen ja korkea suorituskyky. Tällä tuotesarjalla on korkea laatu ja kustannustehokas hinta, joka kattaa hydraulisten, pneumaattisten ja ankarien teollisuusskenaarioiden tarpeet.

RCS -sarjamme vastaa ammatillisen suunnittelun ja teknisen tuotannon kautta männän sauvan tiivisteen kääntämisen monipuolisia tarpeita tarjoamalla tarkkoja ratkaisuja yleisistä skenaarioista äärimmäisiin työoloihin.

Rakennesuunnittelun kannalta perusmallit keskittyvät vakauteen ja helppokäyttöisyyteen: RCS101/103 parantaa stabiilisuuden upottamista ennalta kiristävien O-renkaiden tai apu huulten, etenkin lyhyiden iskujen avulla; RCS102/104R/117R tukee korkeampia paineita optimoimalla materiaalin ja uran yhteensopivuuden (kuten RCS102R vakiouran korkeapainehenkilöiden skenaarioille). Pneumaattisissa järjestelmissä RCS105/205 ottaa erityisen huulisuunnittelun ylläpitää voiteluöljykalvoa ja sopeutua voitelu-/voiteluympäristöihin.

Ruichen Seals keskittyy myös materiaaliin ja toiminnalliseen innovaatioon. Mallit, kuten RCS118/119/124-129, käyttävät pääkappaleena polytetrafluorietyleeniä (PTFE) tai polyuretaania yhdistettynä master-jousien tai O-renkaiden paineen tasapainottamiseen, alhaisen kitkan saavuttamiseksi, kuivumisenesto- ja korroosionkestävyyden saavuttamiseksi, kemikaalien ja ruokailukeskuksen puhtauden ja korkean lämpötilan resistenssivaatimusten saavuttamiseksi. RCS129 voi muodostaa tiivistysjärjestelmän RCS101: llä, joka soveltuu kävelykoneisiin ja raskaan hydraulin laitteisiin; RCS126-128 optimoi matalapaineisen tiivistyksen epäsymmetrisen V-kappaleen suunnittelun kautta ja on räätälöity lääke- ja kemianteollisuudelle.

Monimutkaisissa työolosuhteissa RCS120/138: lla ja muilla kaksoisvaikutteisilla tiivisteillä on integroitu tukirenkaan suunnittelu, joka on kestävä korkealle paineelle ja vääristymiselle ja mukautuu kompakteihin uraan; RCS131 on O-renkaan korvike, joka on sekä resistentti suulakepuristukselle että kemialliselle resistenssille ja siitä on tullut edullinen valinta elintarvike- ja lääketeollisuudelle. Ja RCS116/216 voi nopeasti korjata vanhat sylinterit kiinnitysasennuksen läpi seisokkien kustannusten vähentämiseksi.

RCS -sarja auttaa asiakkaita selviytymään korkeasta paineesta, suuresta nopeudesta, syövyttävistä tiedotusvälineistä ja erityisistä teollisuuden haasteista ja parantamaan laitteiden luotettavuutta ja elämää.


Tuoteominaisuudet ja sovellukset:

Männän sauvan tiivisteen kääntötiiviste sopivat hydraulisiin sylintereihin ja sylintereihin, tekniikan ajoneuvoihin, maatalouden koneisiin, nosturiin ja merihydraulilaitteisiin, työstötyökaluihin.

Käytetään raskaissa teollisuuskoneissa, puristimissa, kemianteollisuudessa, nopeissa öljysylintereissä ja paikannuskoneiden elintarviketeollisuudessa, lääketeollisuudessa.


Edut

Männän sauvan tiivisteen kääntötiivisteet upotetaan uraan vakaasti, laajalla lämpötila -alueella, erinomaisella staattisella ja dynaamisella tiivistymisteholla ja voimakkaalla jäännösöljyn talteenottokyvyllä dynaamisissa olosuhteissa. Matala kitka, ei hiipivää, korkeaa kulutuskestävyyttä, alhaisia ​​staattisia ja kitkiarvoja, vain hyviä anti-ekstruusioiden suorituskykyä, hyvä lämmönjohtavuus ja laaja lämpötila-alue.

Sopii vanhoille mäntätangoille, avoin tyyppi helppo asentaa hiipivä.

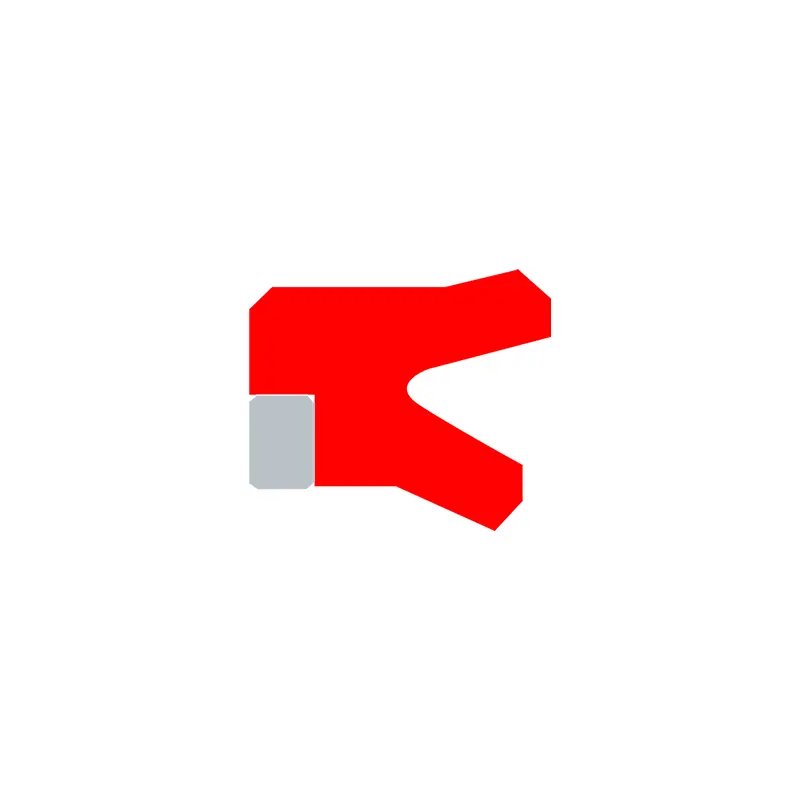

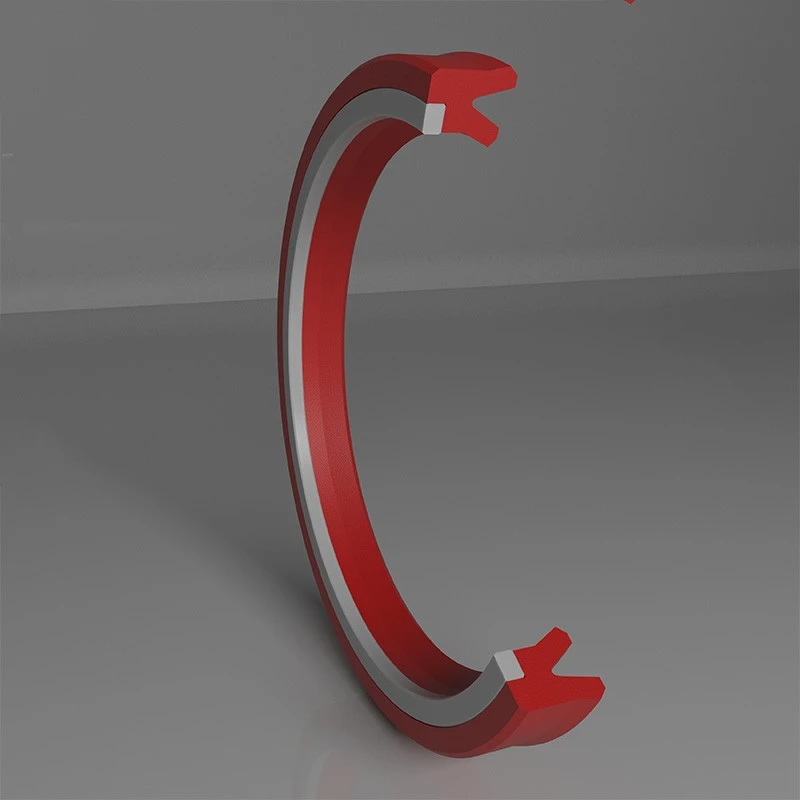

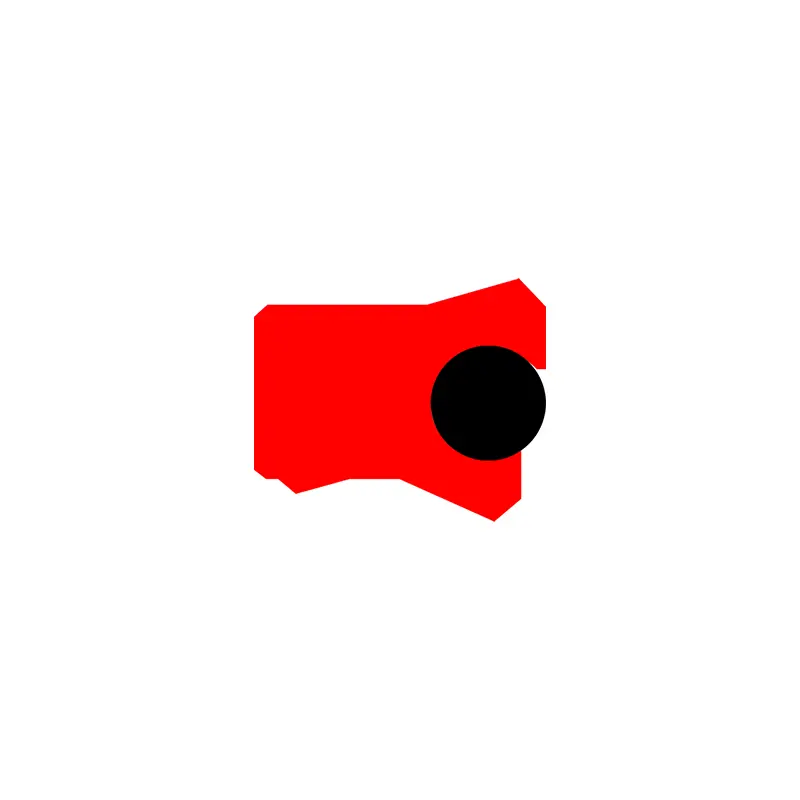

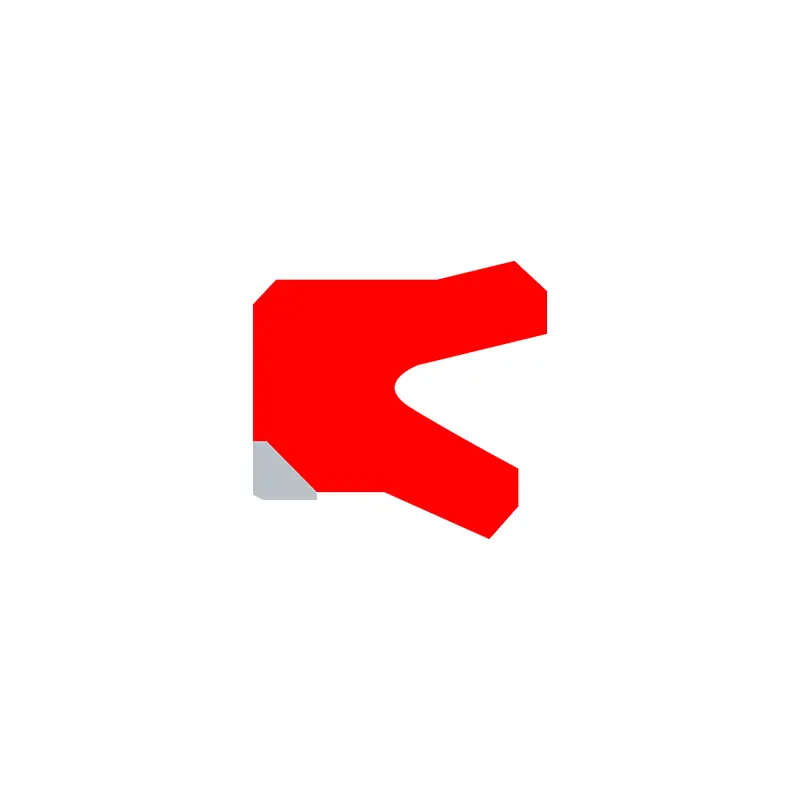

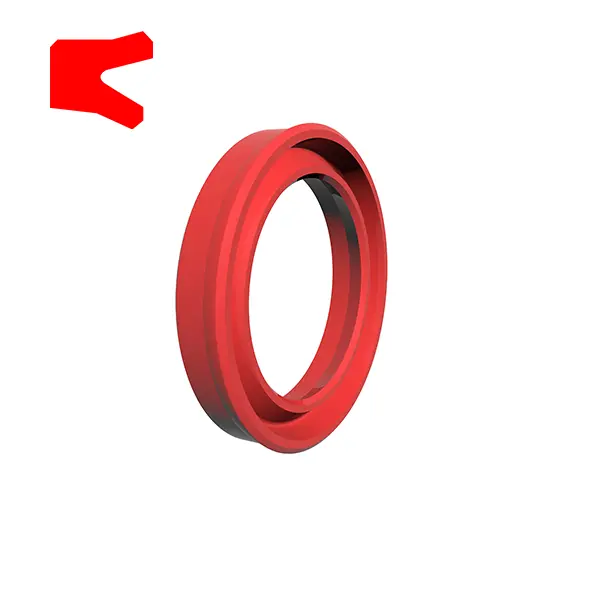

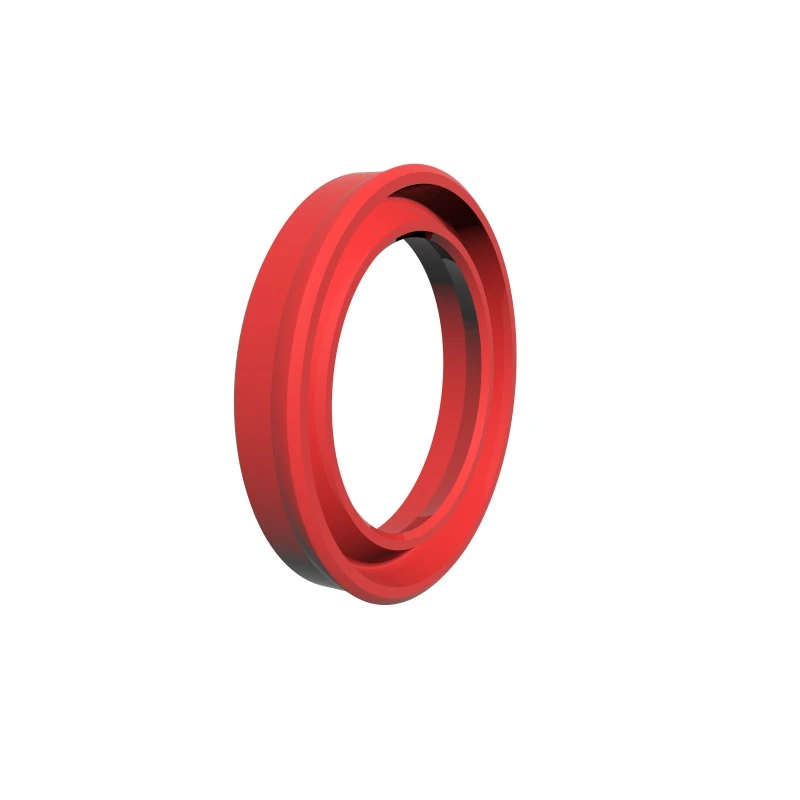

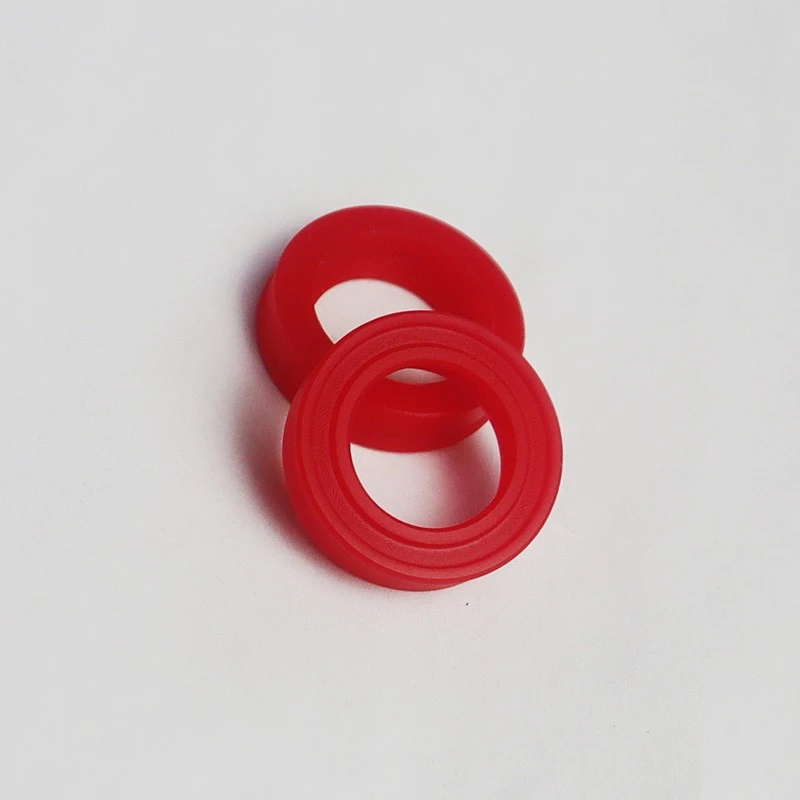

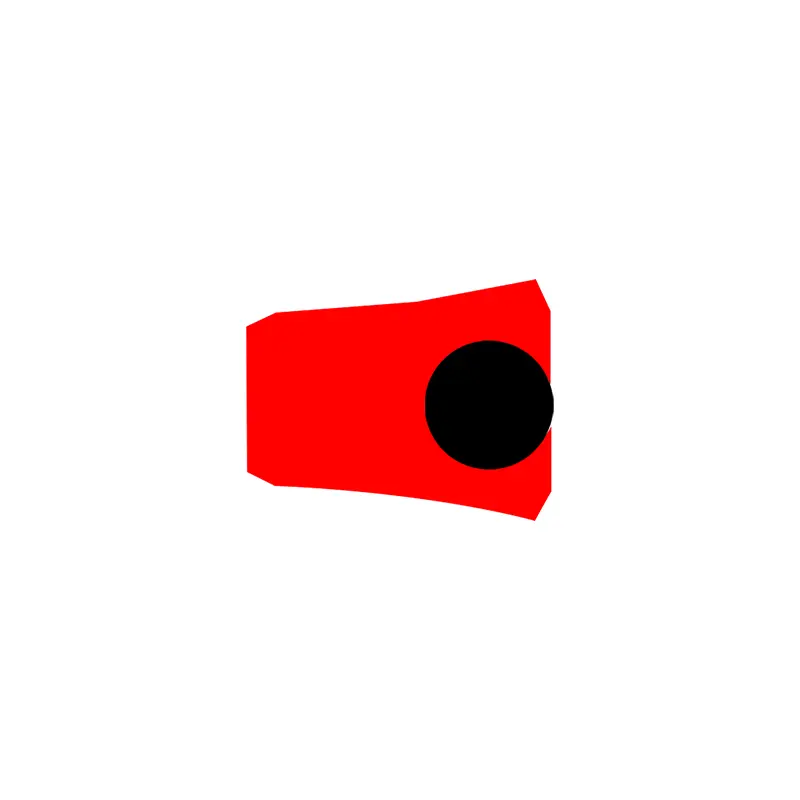

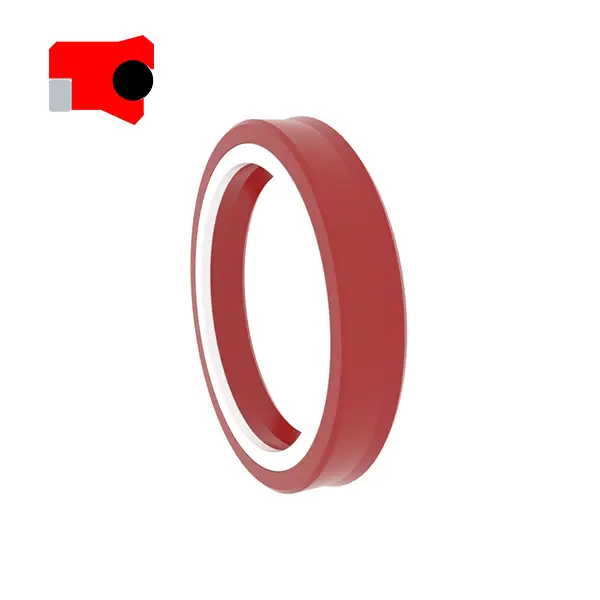

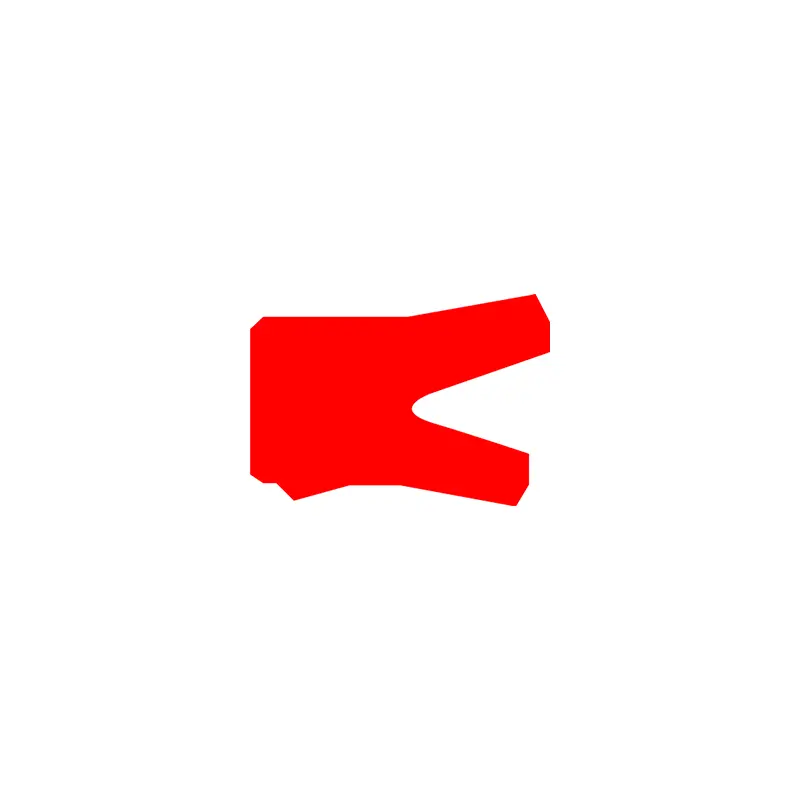

RCS101
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys


Pintapinta R tmax (μm) RA (μm)
Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet ≤2,5 ≤2 ≤0,1-0,5 ≤0,05-0,3
Urapohja Uran puoli ≤6,3 ≤15 ≤1,6 ≤3
TP -profiilin tuen pituussuhde 50%-95%
Suvaitsevaisuus
Φd F8
Φd H10


Tilausesimerkki

Malli: RCS101

Uran koko: 100x115x10

Materiaali: RC-PU-H

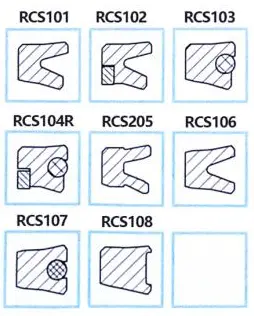

Tiivistetyyppi: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Pääsovellus: sopii hydraulisiin ja pneumaattisiin sylintereihin
Edut: Vakaa upotus uraan, laaja lämpötila -alue, erinomainen staattinen ja dynaaminen tiivistyksen suorituskyky, vahva jäännösöljyn uuttamiskyky dynaamisissa olosuhteissa.
Materiaali: polyuretaani, kumi

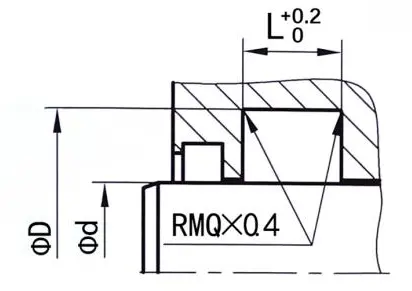

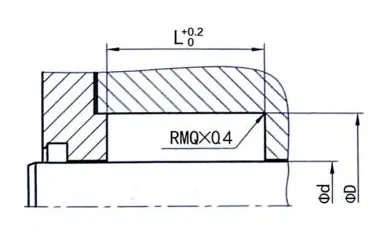

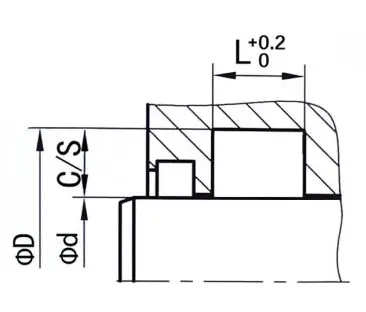

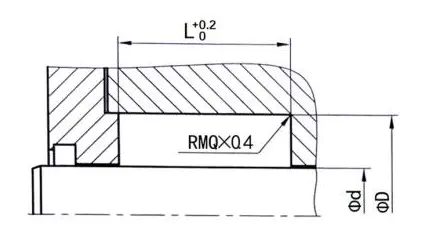

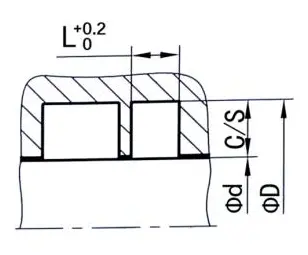

Seal Groove -esimerkit Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa)


Φd Φd L c/s Suurin ekstruusiokuilu
100 bar 250 -bar 400 -bar
5-24,9 Φd+8 6.3 4 0.50 0.35 0.25
25-49,9 Φd+10 8 5 0.50 0.35 0.25
50-149,9 Φd+15 10 7.5 0.50 0.35 0.25
150-229,9 Φd+20 14 10 0.50 0.35 0.25
300-499,9 Φd+25 17 12.5 0.50 0.35 0.25
500-699,9 Φd+30 25 15 0.50 0.35 0.25
> 700 Φd+40 32 20 0.60 0.40 0.30
> 1000 Φd+50 40 25 0.70 0.50 0.40

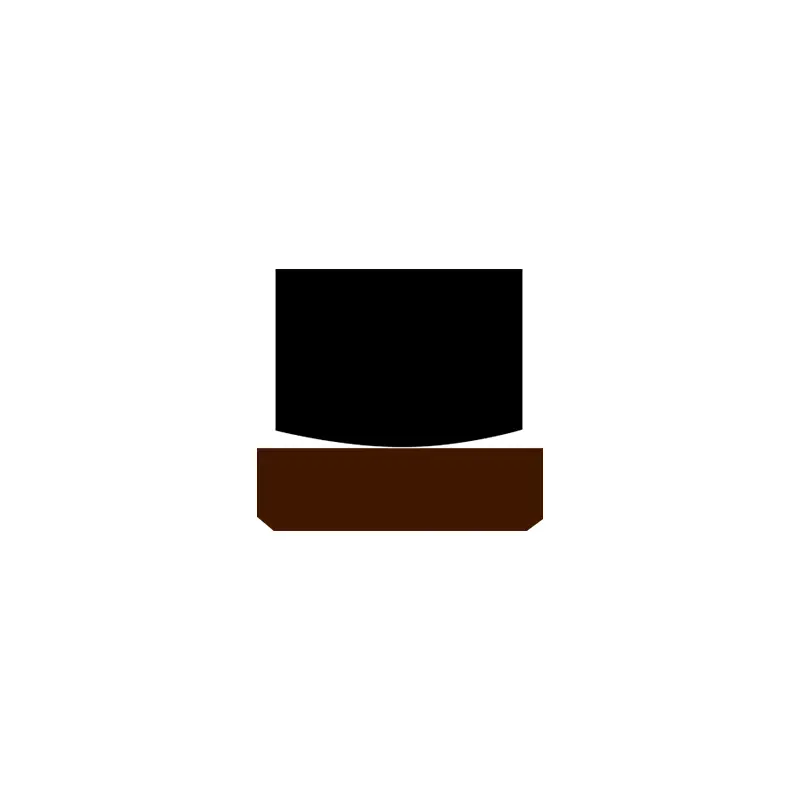

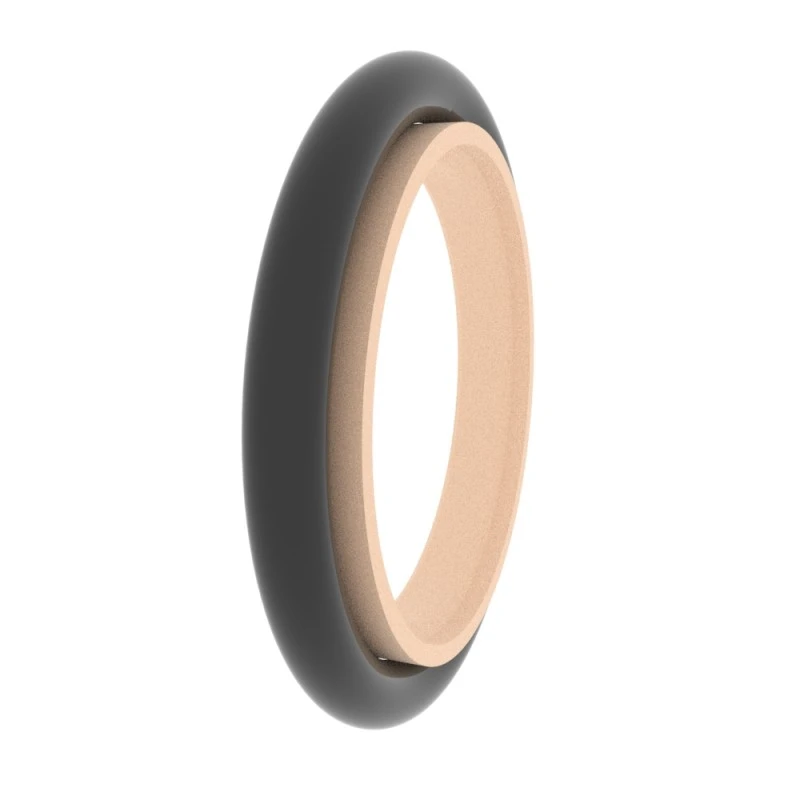

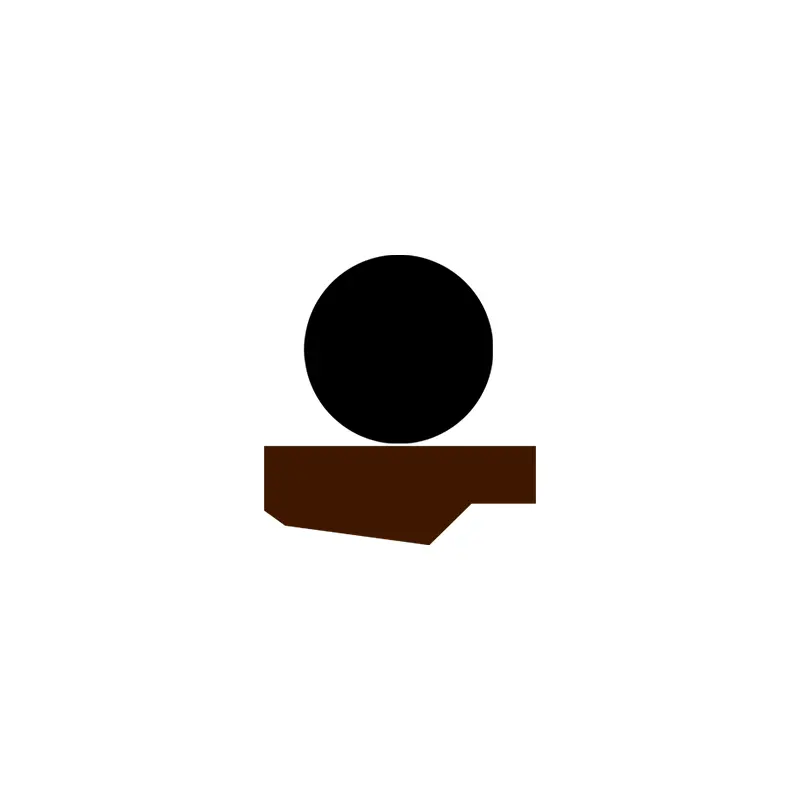

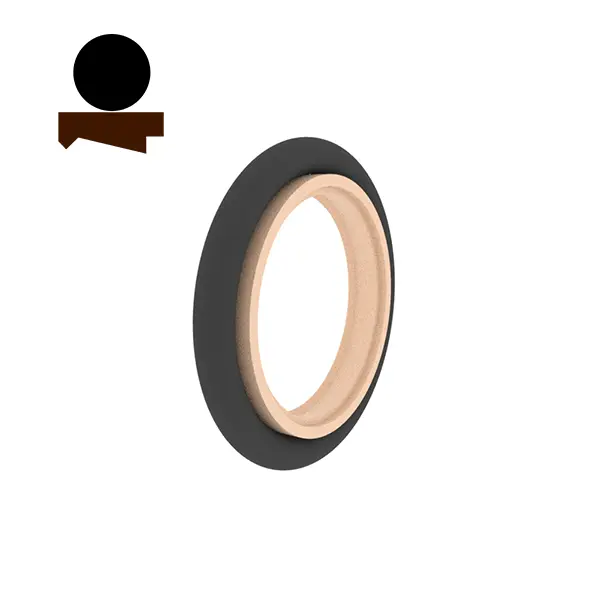

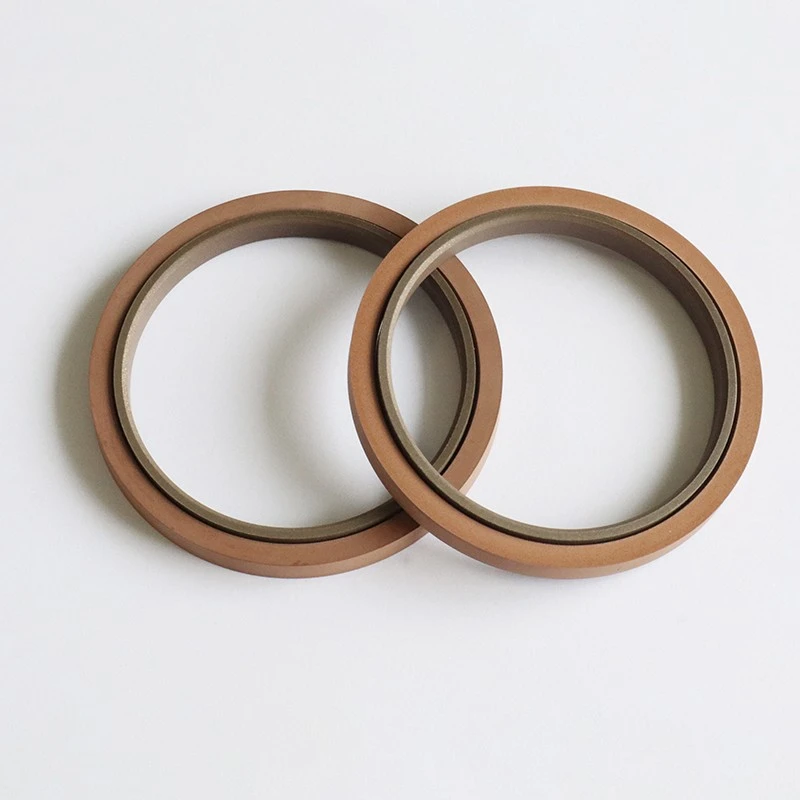

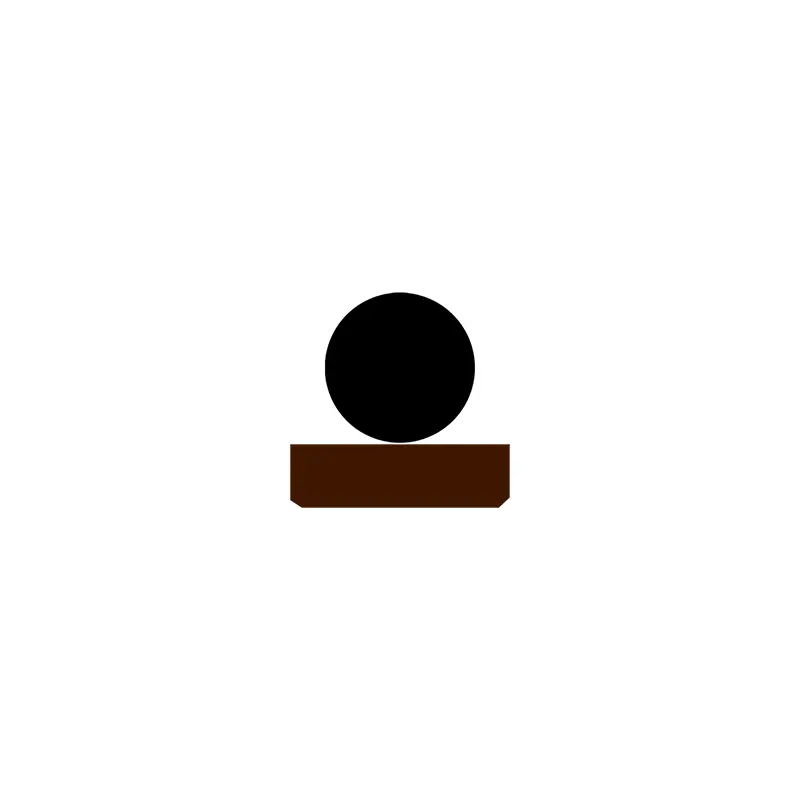

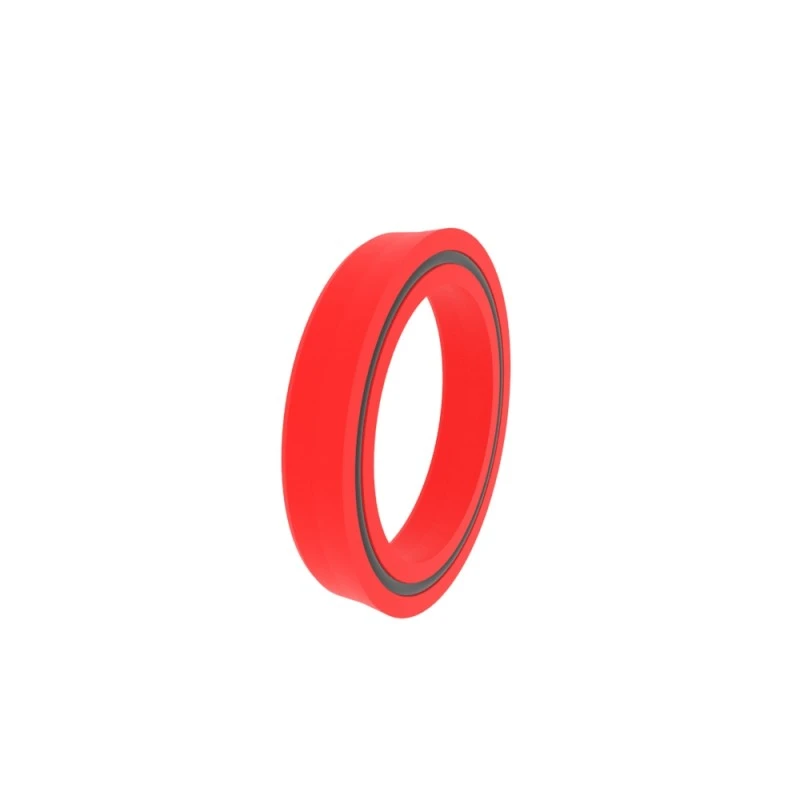

RCS109
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys


Pintapinta

R tmax (μm)

RA (μm)

Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet

Liukuvan pinnan sovittaminen PTFE -tiivisteet

≤2,5



≤2

≤0,1-0,5



≤0,05-0,3

Urapohja

Uran puoli

≤6,3

≤15

≤1,6

≤3

TP -profiilin tuen pituussuhde

50%-95%





Suvaitsevaisuus

Φd

F8

Φd

H10



Tilausesimerkki

Malli: RCS109

Uran koko: 100x115.1x6.3

Materiaali: ptfe3+nbr






Tiivistetyyppi: RCS109
Pääsovellus: tekniikan ajoneuvot, maatalouskoneet, nosturit, merihydrauliset laitteet, työstötyökalut.
Edut: Matala kitka, ei hiipiä, korkea kulumiskestävyys, vain hyvä anti-ekstruusioiden suorituskyky, hyvä lämmönjohtavuus, stabiili upotus ura, laaja lämpötila-alue.
Materiaali: Tetrafluorietyleeni, nitriilikumit tai fluorikumit

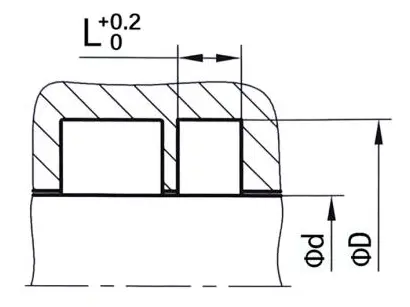

Seal Groove -esimerkit

Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa)

Φd

Φd

L

c/s

Suurin ekstruusiokuilu

100 bar

200Bar

400 -bar

5-7,9

Φd+4,9

2.2

2.45

0.30

0.20

0.15

8-18.9

Φd+7,3

3.2

3.64

0.40

0.25

0.15

19-37,9

Φd+10,7

4.2

5.35

0.40

0.25

0.20

38-199,9

Φd+15,1

6.3

7.55

0.50

0.30

0.20

200-255,9

Φd+20,5

8.1

10.25

0.60

0.35

0.25

256-649,9

Φd+24

8.1

12

0.60

0.35

0.25

650-1000

Φd+27,3

9.5

13.65

0.70

0.50

0.30

> 1000

Φd+38

13.8

19

1.00

0.70

0.50

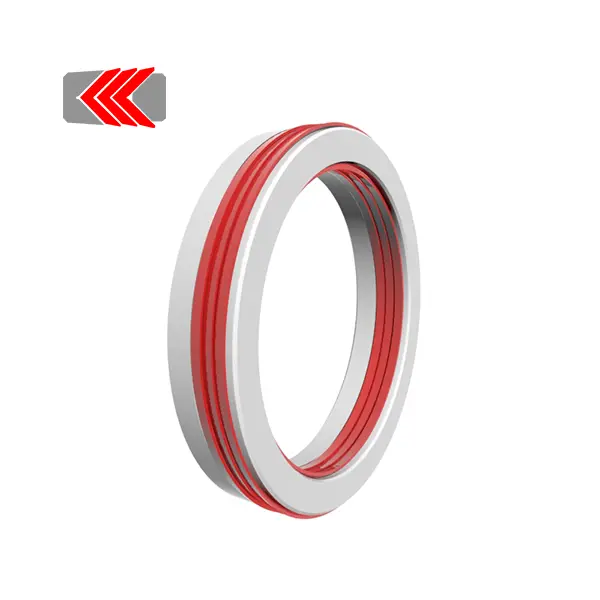

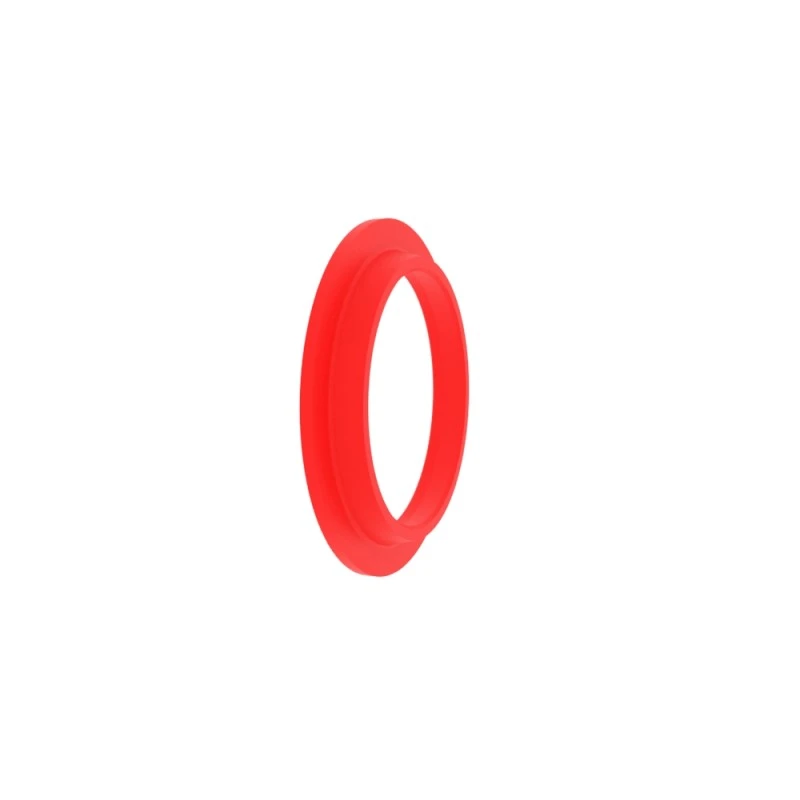

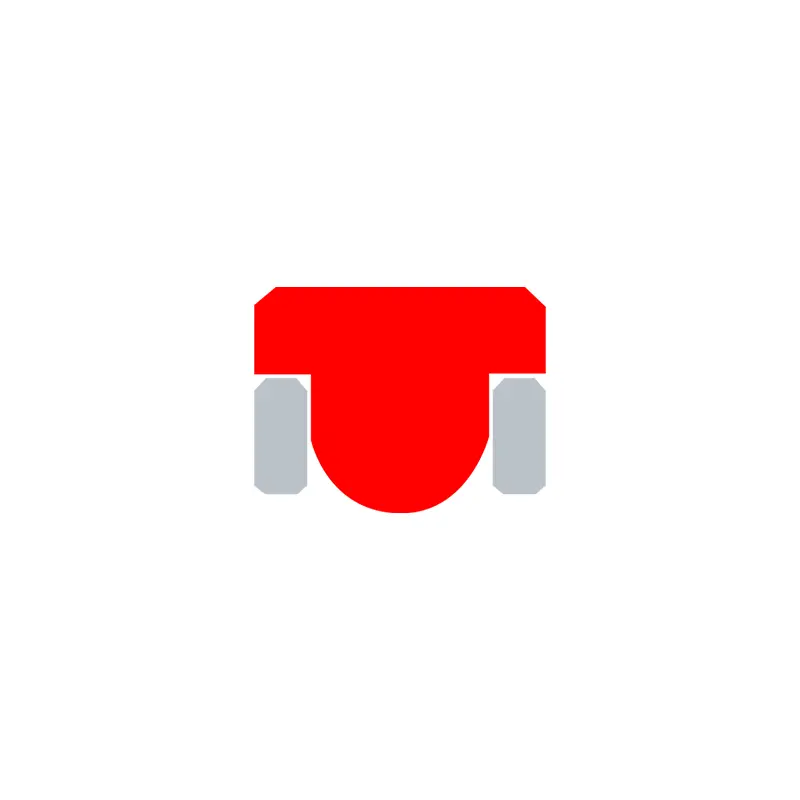

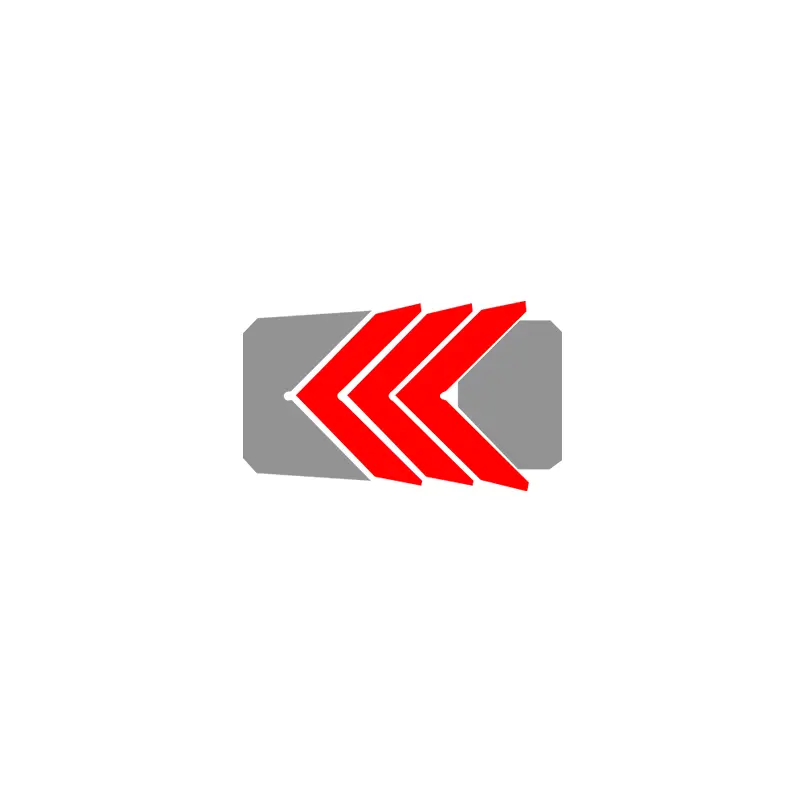

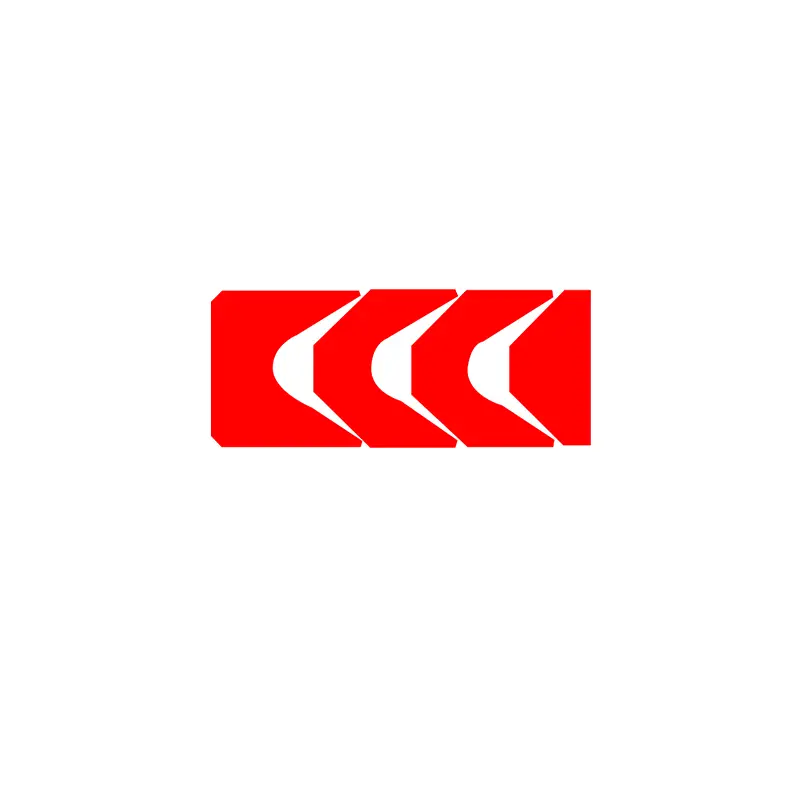

RCS110-112
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys


Pintapinta

R tmax (μm)

RA (μm)

Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet

Liukuvan pinnan sovittaminen PTFE -tiivisteet

≤2,5



≤2

≤0,1-0,5



≤0,05-0,3

Urapohja

Uran puoli

≤6,3

≤15

≤1,6

≤3

TP -profiilin tuen pituussuhde

50%-95%





Suvaitsevaisuus

Φd

F8

Φd

H10



Tilausesimerkki

Malli: RCS110-112

Uran koko: 100x120x32

Materiaali: RC-PU-H+POM






Tiivistetyyppi: RCS110-112, RCS126-128
Pääsovellus: raskaiden teollisuuskoneille, puristimille
Edut: Soveltuu vanhoihin mäntätankoihin, avoin tyyppi helppo asentaa Creeper
Materiaali: polyuretaani, polyoksimetyleeni, nylon


Seal Groove -esimerkit

Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa)

Φd

Φd

L

c/s

10-39,9

Φd+10

16

5

40-74,9

Φd+15

25

7.5

75-149,9

Φd+20

32

10

150-199,9

Φd+25

40

12.5

200-299,9

Φd+30

50

15

300-599,9

Φd+40

63

20

> 600

Φd+40

80

20

> 1000

Φd+50

100

25

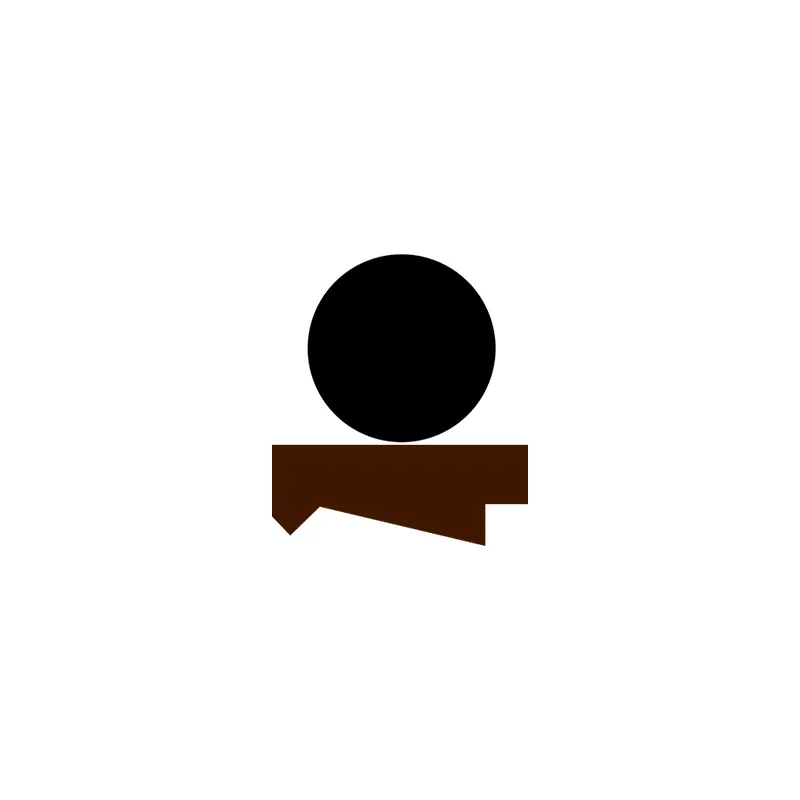

RCS119
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys


Pintapinta

R tmax (μm)

RA (μm)

Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet

Liukuvan pinnan sovittaminen PTFE -tiivisteet

≤2,5



≤2

≤0,1-0,5



≤0,05-0,3

Urapohja

Uran puoli

≤6,3

≤15

≤1,6

≤3

TP -profiilin tuen pituussuhde

50%-95%





Suvaitsevaisuus

Φd

F8

Φd

H10



Tilausesimerkki

Malli: RCS119

Uran koko: 100x109.4x7.1

Materiaali: ptfe2+nbr






Tiivistetyyppi: RCS119
Pääsovellus: kemianteollisuus, nopea sylinterit ja paikannuskoneet. Elintarviketeollisuus, lääketeollisuus.
Edut: Kestävä korkeille lämpötiloille ja erilaisille kemiallisille väliaineille, matala kitkakerroin, ei ryömintä, hyvät kuivat kitkaominaisuudet, alhaiset staattiset ja kitka -arvot.
Materiaali: PTFE+Leaf Spring

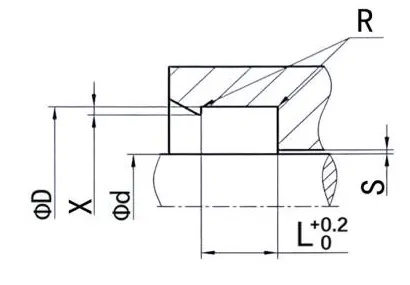

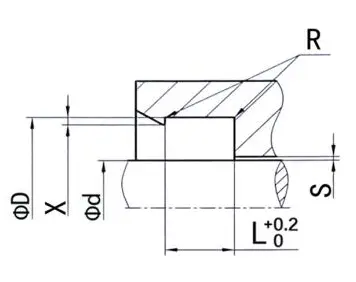

Seal Groove -esimerkit

Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa)

Φd

Φd

L

R

X

Suurin ekstruusiokuilu

100 bar

200Bar

400 -bar

10-19,9

D+4.5

3.6

0.4

0.6

0.15

0.10

0.07

20-39,9

D+6.2

4.8

0.6

0.7

0.20

0.15

0.08

40-119,9

D+9,4

7.1

0.8

0.8

0.25

0.20

0.10

120-1000

d+12,2

9.5

0.8

0.9

0.30

0.25

0.12

> 1000

D+19,0

15

0.8

0.9

0.50

0.40

0.20
