Keskitymme mäntätiivisteiden monipuolisiin tarpeisiin ja tarjoamme korkean suorituskyvyn ratkaisuja, jotka kattavat kaikki hydrauliikan ja pneumatiikan skenaariot. Tuotelinjamme on jaettu yksivaikutukseen ja kaksoisvaikutukseen ytimenä, yhdistämällä materiaaliinnovaatiot ja rakenteelliset optimoinnit vastaamaan tavanomaisen teollisuuden tiivistyshaasteita äärimmäisiin työoloihin:
1. Männän tiivisteen kääntymistiivisteiden kohokohdat: Sarja:
Korkeapaine ja anti-ekstruusio: RCK102/102R/104 -sarja on suunniteltu korkealle paineelle, ja tukirakenne vahvistetaan sopeutumaan suuriin aukkoihin ja kapeaan uraan. RCK109H/120/122 ja muut yhdistelmätiivisteet integroivat opasrenkaat ja elastomeerit murtamaan 35MPA+ korkeapainekajan, joka sopii erityisesti kaivostoimintaan ja raskaisiin koneisiin.
Dynaaminen sopeutumiskyky: RCK108/125/138 käyttää tetrafluorietyleenimateriaalia stabiilin tiivistyksen saavuttamiseksi erittäin alhaisesta nopeudesta suureen nopeuteen (0,01 ~ 5 m/s), ja pienet kitkaominaisuudet sopivat hydrauliikan ja tarkkuuden ruiskutuslaitteiden kävelylle.
Äärimmäinen ympäristötoleranssi: RCK119/139 on varustettu Mander Spring- ja PTFE-materiaalilla, joka on korroosionkestävä ja kuivaputkenkestävä. Laaja lämpötila -:40 ℃ ~ 200 ℃ kattaa kemialliset, farmaseuttiset korkean lämpötilan reaktorit ja aseptiset tuotantolinjat.
2. teollisuuden räätälöity suunnittelu:
Huolto ja modifikaatio: RCK116/216 yksinkertaistaa asennusprosessia ja mukautuu vanhan sylinterin korjaamisen ja ruuan täyttölaitteiden nopean vaihdon tarpeisiin.
Dual -väliaineeriste: RCK144/145: llä on alkuperäinen kaksoishuulirakenne, joka voi tiivistää öljyn/veden tai kaasun/nestemäisen sekoitetun väliaineen samanaikaisesti, sopii monimutkaisisiin työolosuhteisiin.
Lyhyt aivohalvauksen optimointi: RCK103/143 parantaa upotusvakautta O-renkaan esikuormituksen kautta, jotta vältetään vuotoriski lyhytaikaisissa hydraulisissa sylintereissä.
3. Ydinteknologian edut:
Materiaalitiede: Polyuretaanilip (RCK205) Öljyvarastointi pidentää voiteluvapaiden pneumatiikan käyttöikää ja tetrafluorietyleeni (RCK108) ottaa huomioon sekä kulutuskestävyyden että kemiallisen resistenssin.
Rakenteellinen innovaatio: Back-to-Back Guide -renkaat (RCK101), tukirenkaan anti-twisti (RCK120) ja muut mallit varmistavat värähtelyn ja epäkeskeisten kuormitusten kestävyyden.
Olemme sitoutuneet tarjoamaan "tiiviste-opas-tutkintaresistenttejä" integroituja ratkaisuja 20+ teollisuudelle, kuten kaivoskoneille, ruiskutuslaitteille ja lääkinnällisille laitteille, tasapainottamiskustannuksille ja suorituskyvylle standardoitujen moduulien ja räätälöityjen palvelujen avulla, auttaen asiakkaita vähentämään huoltokustannuksia ja parantamaan laitteiden luotettavuutta.
Tuoteominaisuudet ja sovellukset:

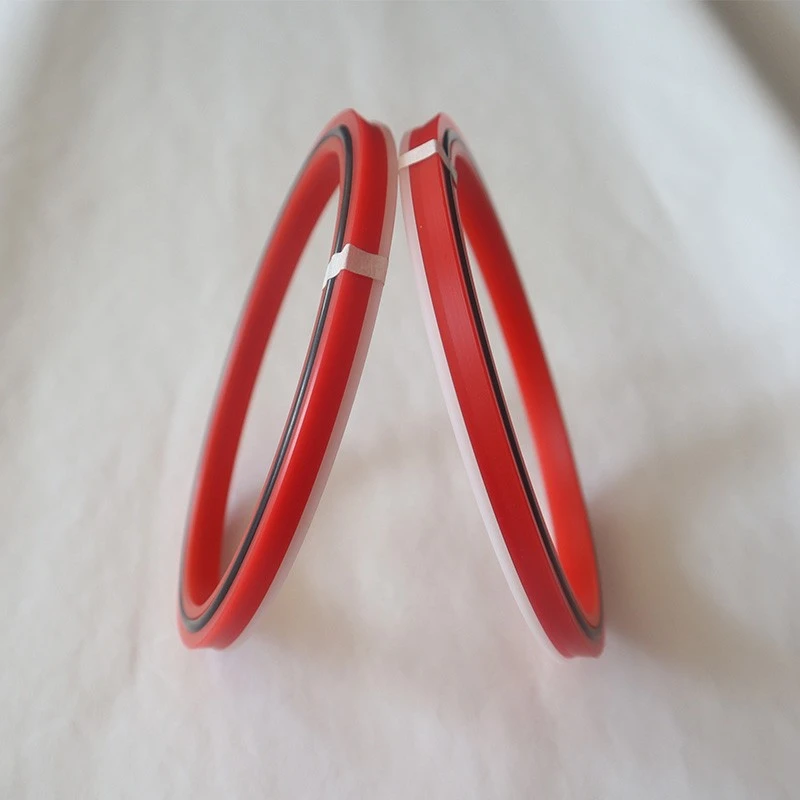

Männän tiivisteen kääntämistiivisteet sopivat hydraulisiin sylintereihin ja sylintereihin, vakiona hydraulisiin sylintereihin ja kävelyyn hydraulisiin koneisiin. Pääsovelluksia ovat rakennuskoneet, maatalouskoneet, nosturit ja vakiosylinterit.
Kemianteollisuudessa käytettynä sitä käytetään yleensä nopeissa sylintereissä ja paikannuskoneissa. Sitä voidaan käyttää myös elintarviketeollisuudessa, lääketeollisuudessa ja akkua.
Edut
Männän tiivisteen kääntämistiivisteet upotetaan uraan vakaasti, hyvällä dynaamisella ja staattisella tiivistymistehokkuudella, ei tarvita ylimääräisiä opasrenkaita, alhainen kitka, ei hydraulista ryömimistä ilmiötä, korkeaa kulutuskestävyyttä, hyvää ilmentämisen vastaista suorituskykyä, hyvä lämmönjohtavuus, laaja sovellettava lämpötila-alue ja vahva jäännösöljyn tuottokyky dynaamisissa olosuhteissa.

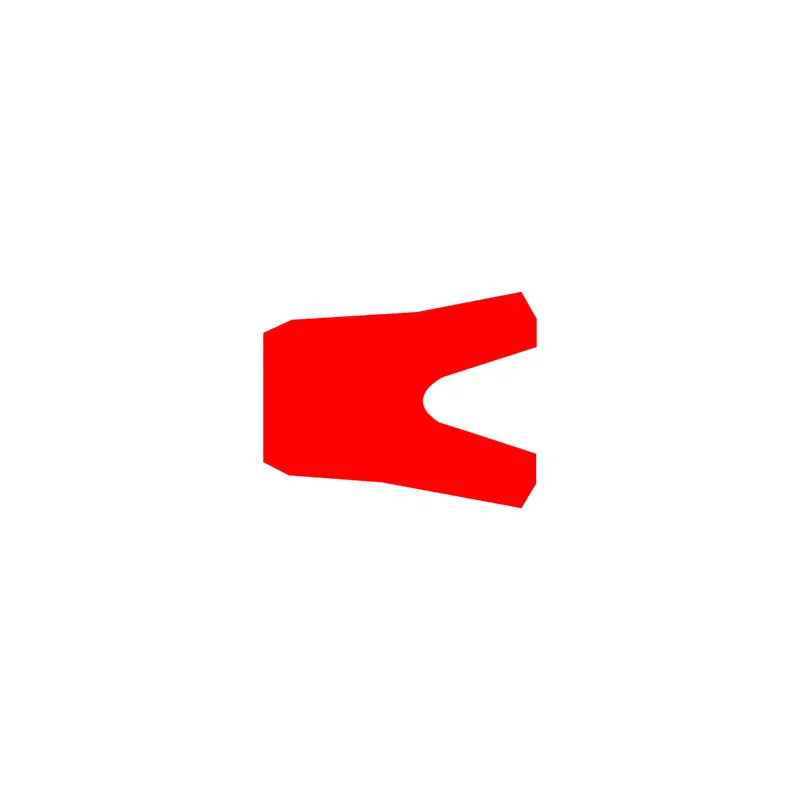

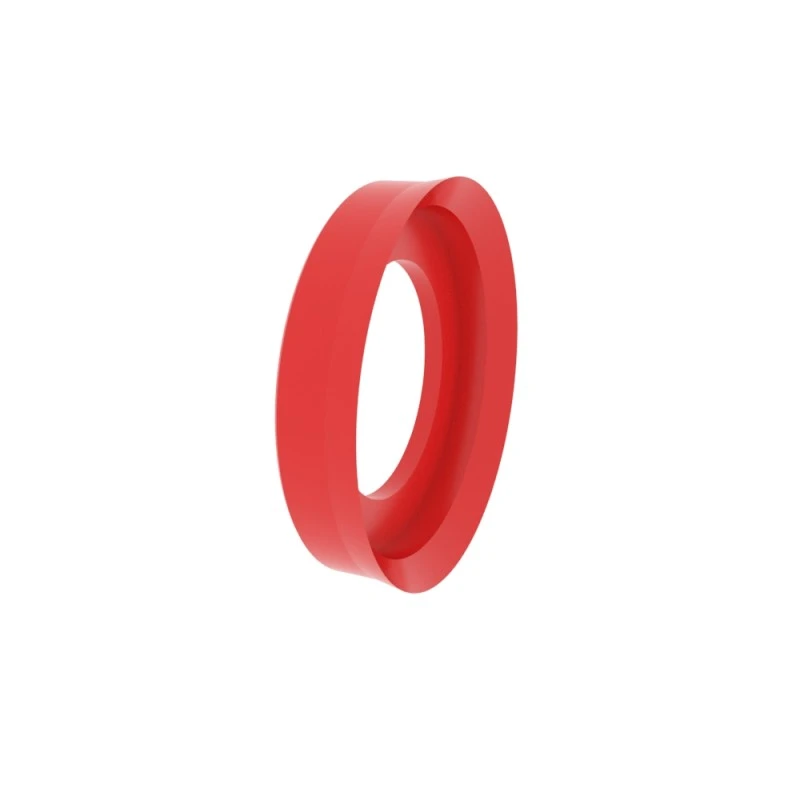

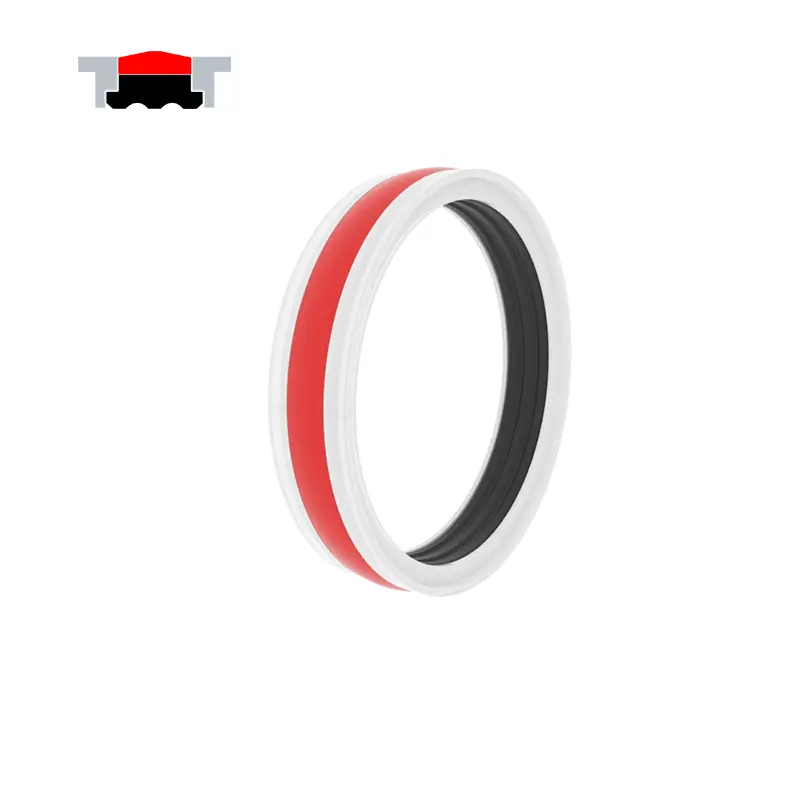

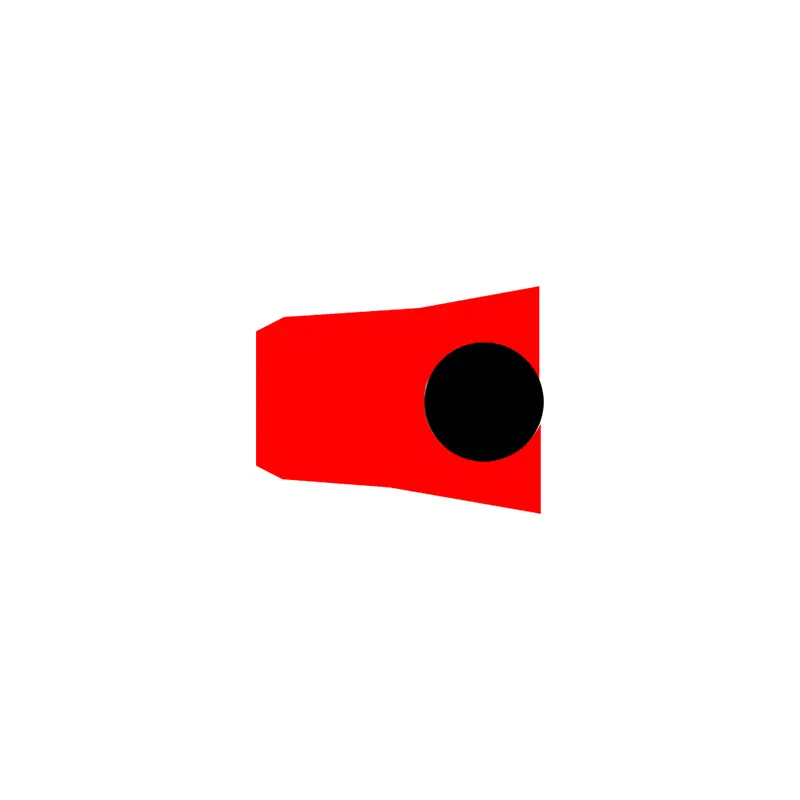

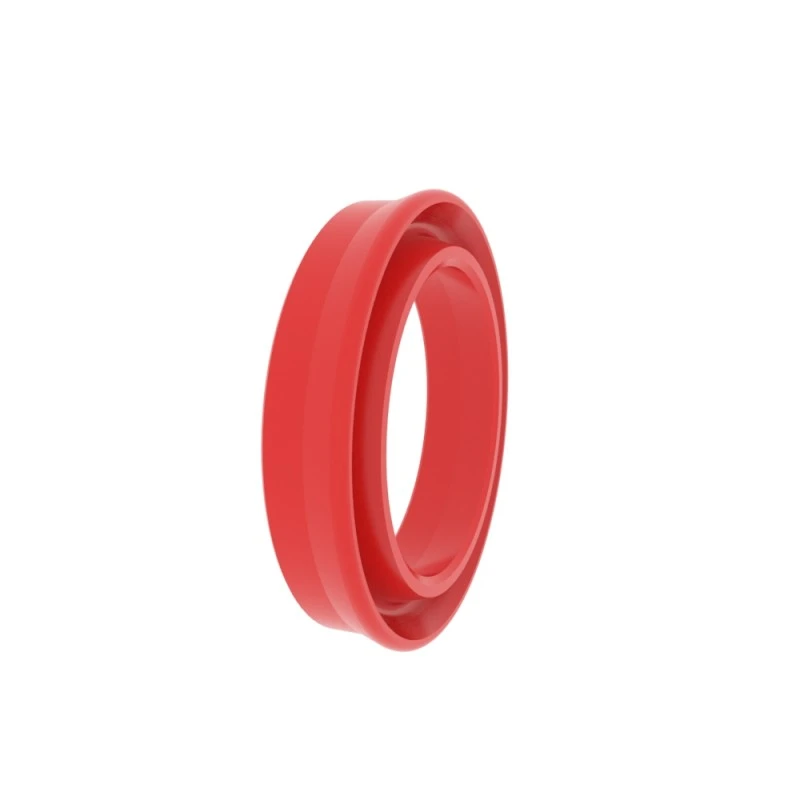

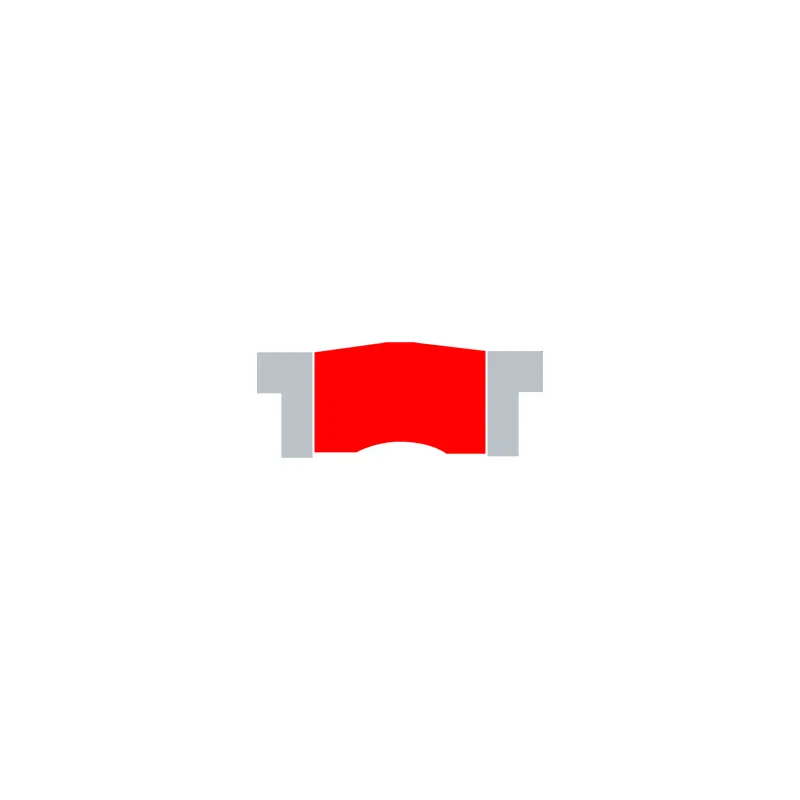

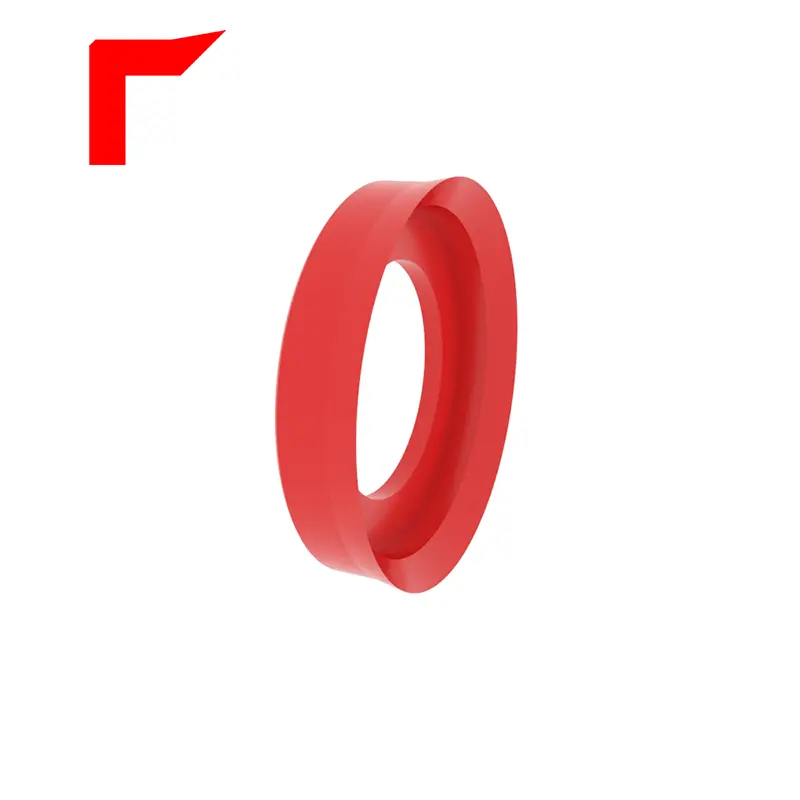

RCK101

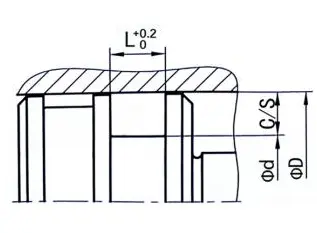

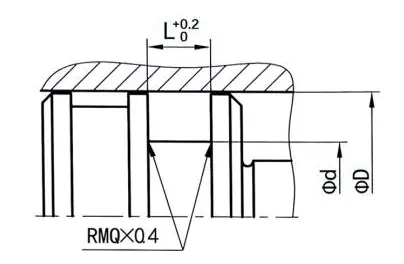

Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
|
Pintapinta |
R tmax (μm) |
RA (μm) |
|
Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Urapohja Uran puoli |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP -profiilin tuen pituussuhde |
50%-95% |
|
|
Suvaitsevaisuus |
|
|
Φd |
H10 |
|
Φd |
H9 |
Tilausesimerkki
Malli: RCK101
Uran koko: 100x84x10
Materiaali: RC-PU-H
Tiivistetyyppi: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Pääsovellus: sopii hydraulisiin ja pneumaattisiin sylintereihin
Edut: Se on vakaa uraan upotettuna, sillä on erinomainen dynaaminen ja staattinen tiivistymisteho, se on sovellettavissa laajaan lämpötila -alueeseen ja sillä on vahva jäännösöljyn palautuskyky dynaamisissa olosuhteissa.
Materiaali: polyuretaani, kumi
|

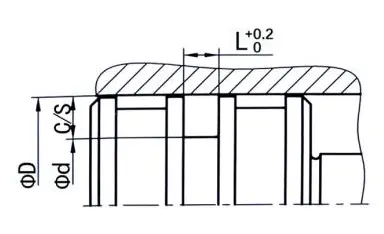

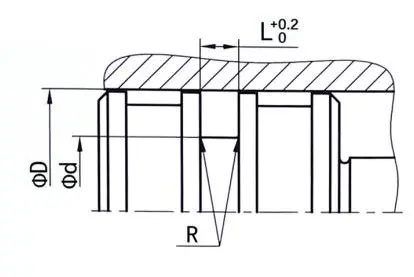

Seal Groove -esimerkit |
Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Suurin ekstruusiokuilu |
|||
|
100 bar |
250 -bar |
400 -bar |
|||||||
|
5-24,9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49,9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74,9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149,9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299,9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

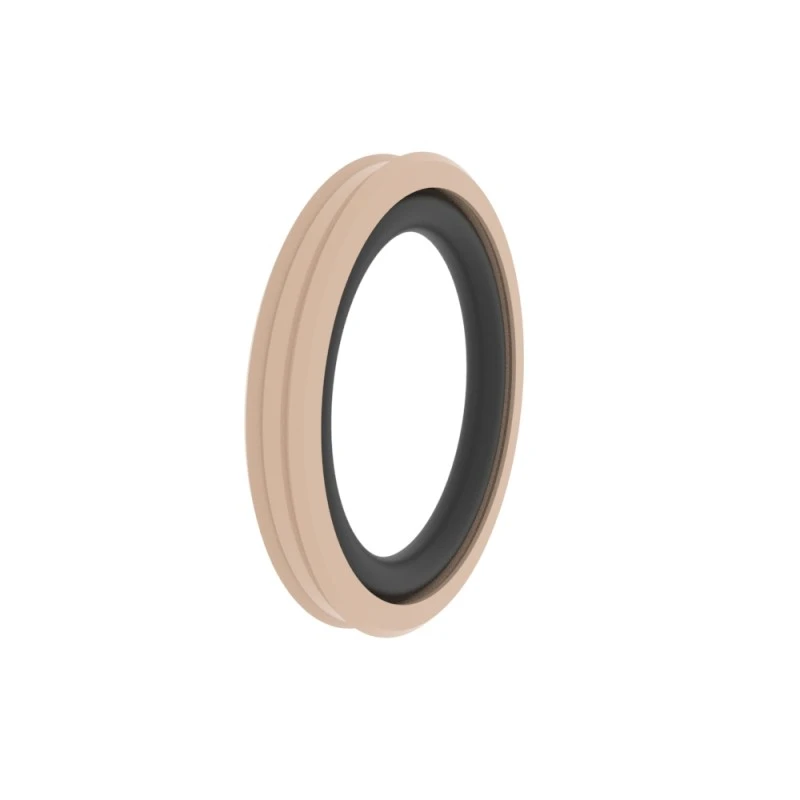

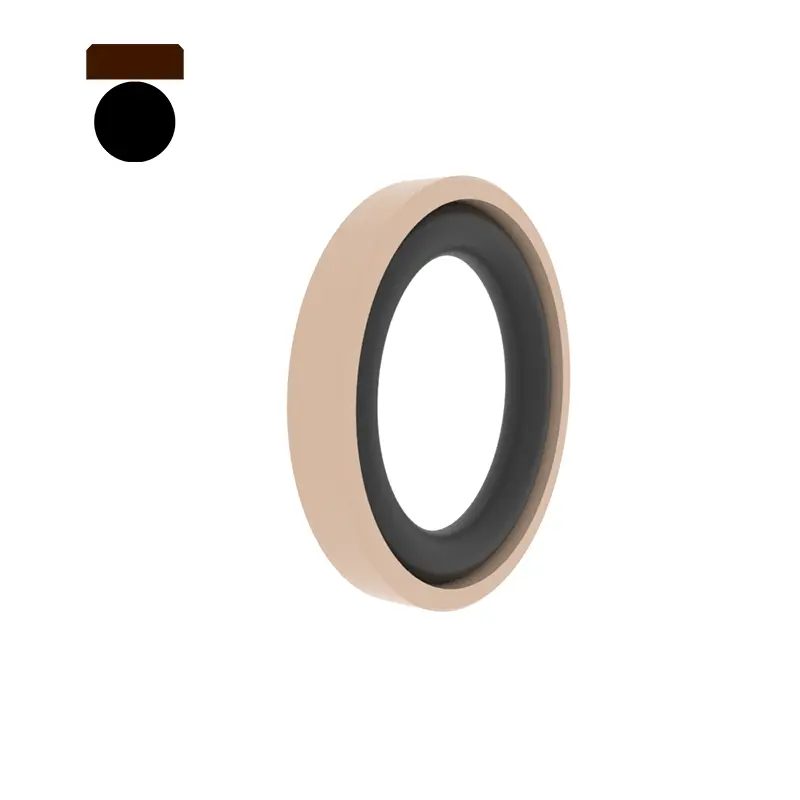

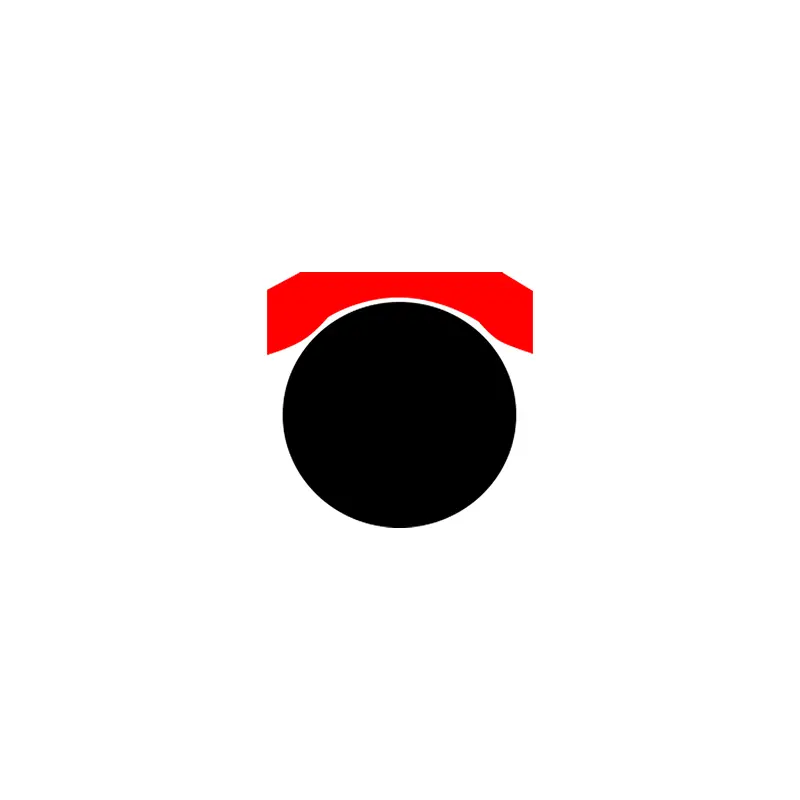

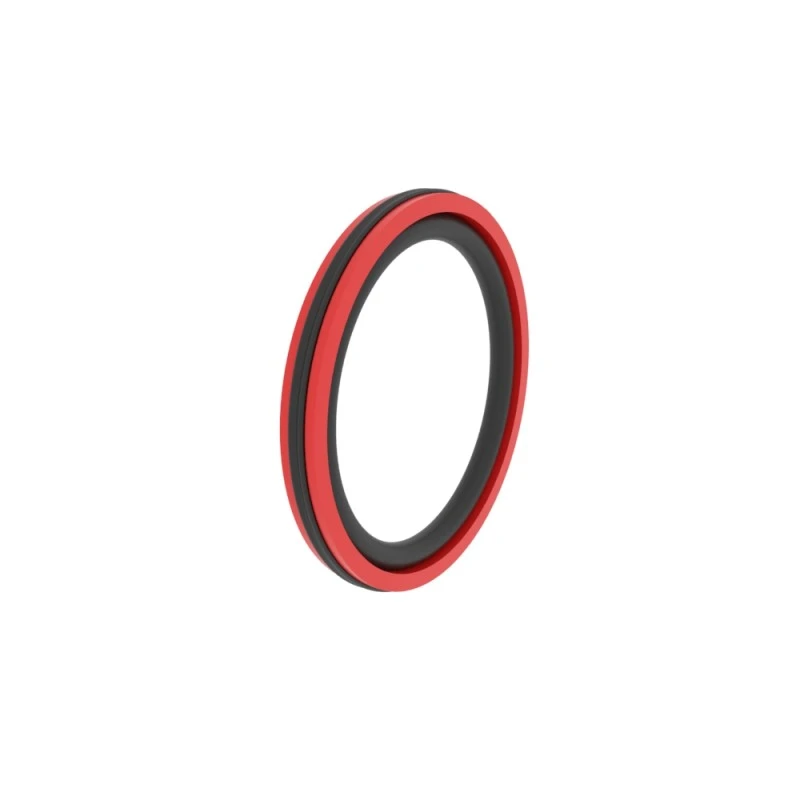

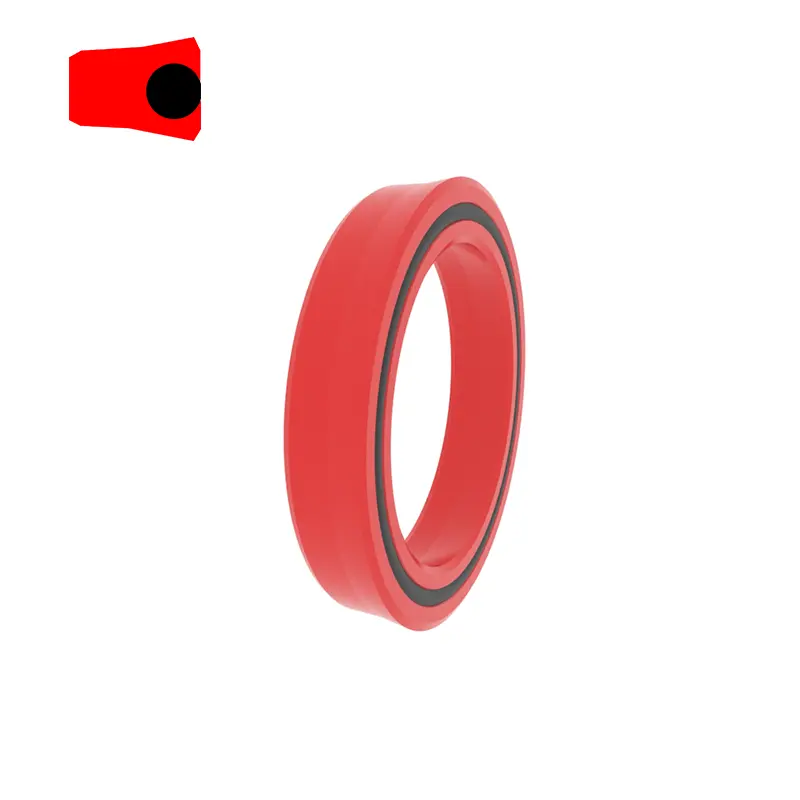

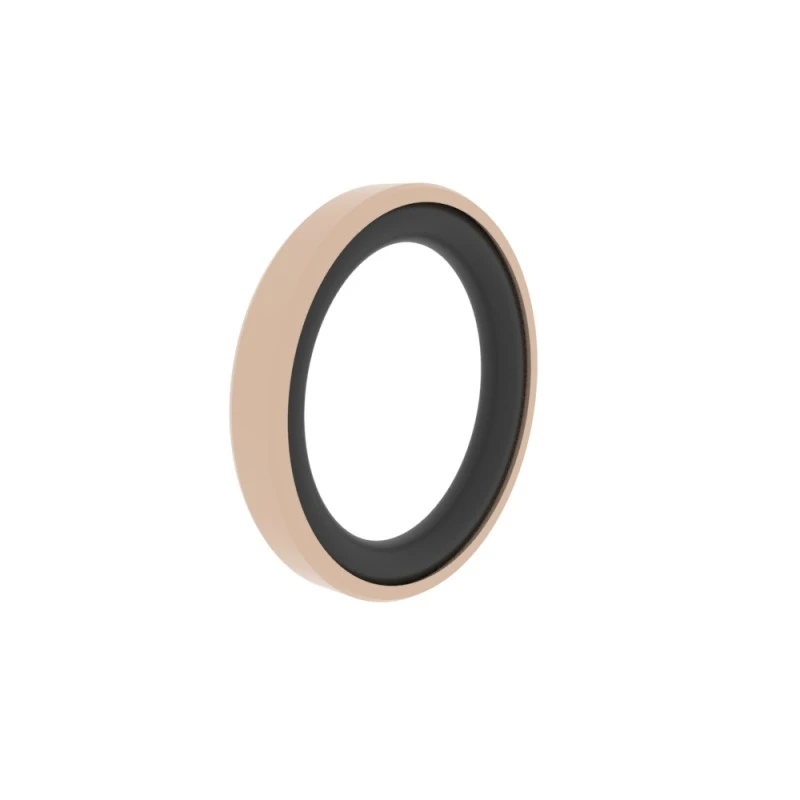

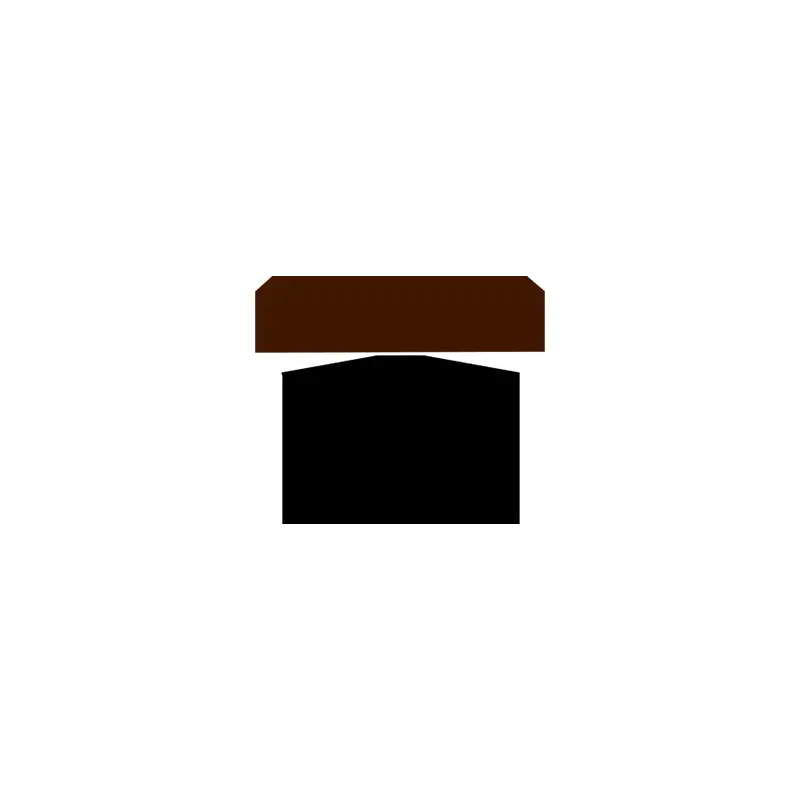

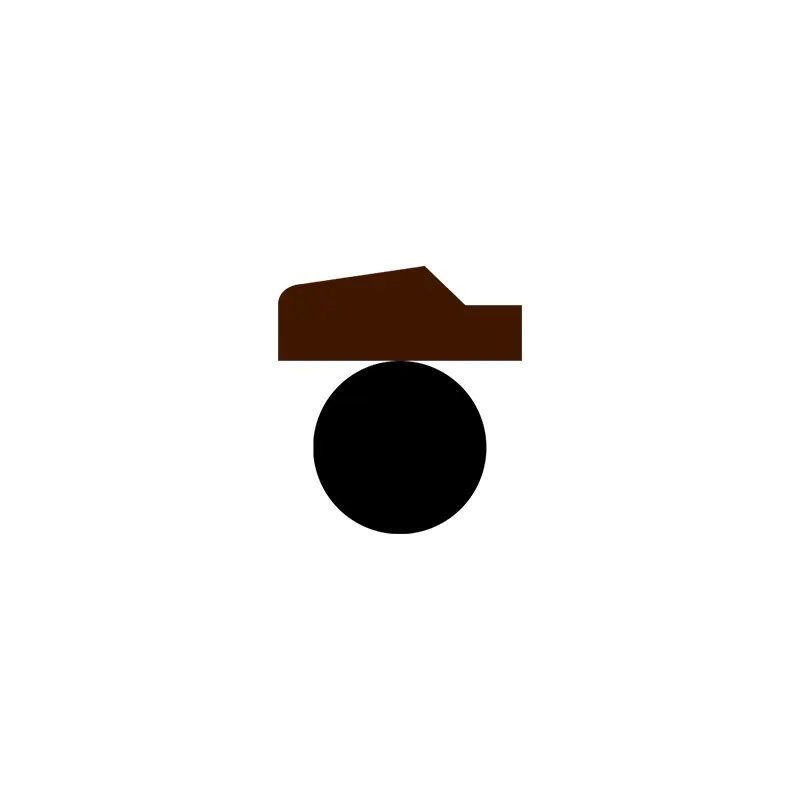

RCK108
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
|
Pintapinta |
R tmax (μm) |
RA (μm) |
|
Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Urapohja Uran puoli |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP -profiilin tuen pituussuhde |
50%-95% |
|
|
Suvaitsevaisuus |
|
|
Φd |
H10 |
|
Φd |
H9 |
Tilausesimerkki
Malli: RCK108
Uran koko: 100x84,5x6.3
Materiaali: ptfe3+nbr
Tiivistetyyppi: RCK108, RCK125, RCK140, RCK238, RCK138
Pääsovellus: tavalliset hydrauliset sylinterit ja mobiili hydrauliset koneet
Edut: Matala kitka, ei hydraulista hiipiä, korkea kulumiskestävyys, hyvä anti-ekstruusion suorituskyky, hyvä lämmönjohtavuus, stabiili upotusurat, laaja lämpötila-alue.
Materiaali: Tetrafluoroetyleeni + nitriilikumin tai fluorikumin, erittäin korkean kovuuden polyuretaani + nitriilikumit
|
Seal Groove -esimerkit |
Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Suurin ekstruusiokuilu |
|||
|
100 bar |
250 -bar |
400 -bar |
|||||||
|
8-14,9 |
Φd-4,9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39,9 |
Φd-7,5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79,9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132,9 |
Φd-5.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329,9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669,9 |
Φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

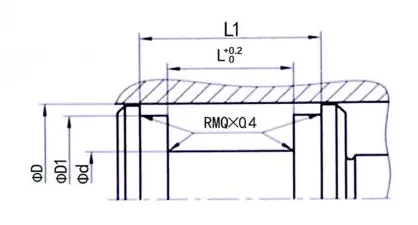

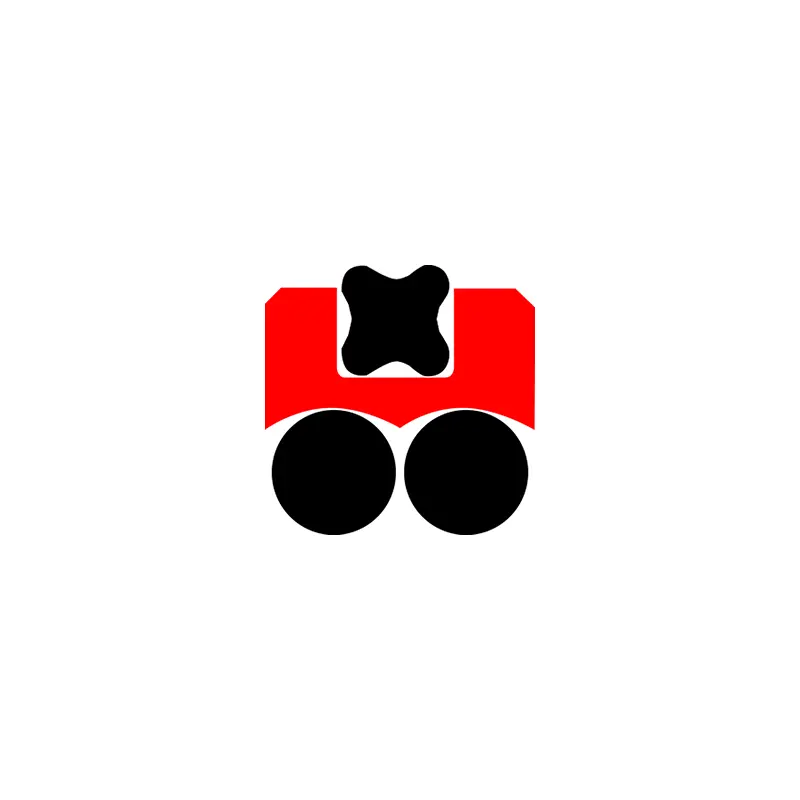

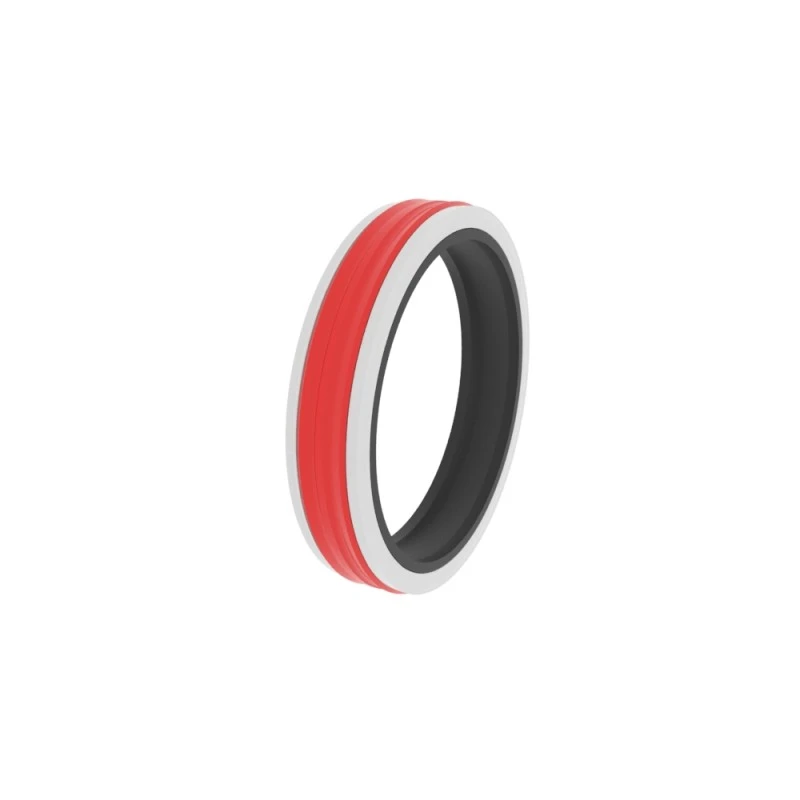

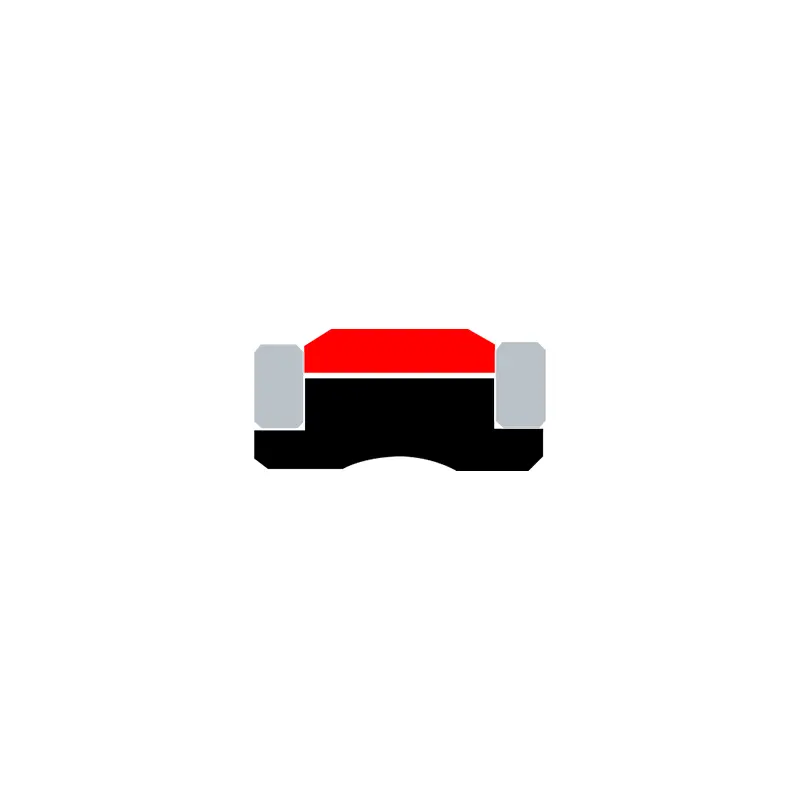

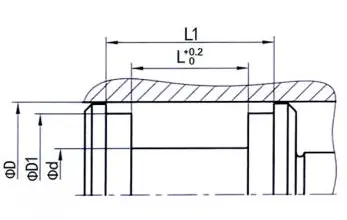

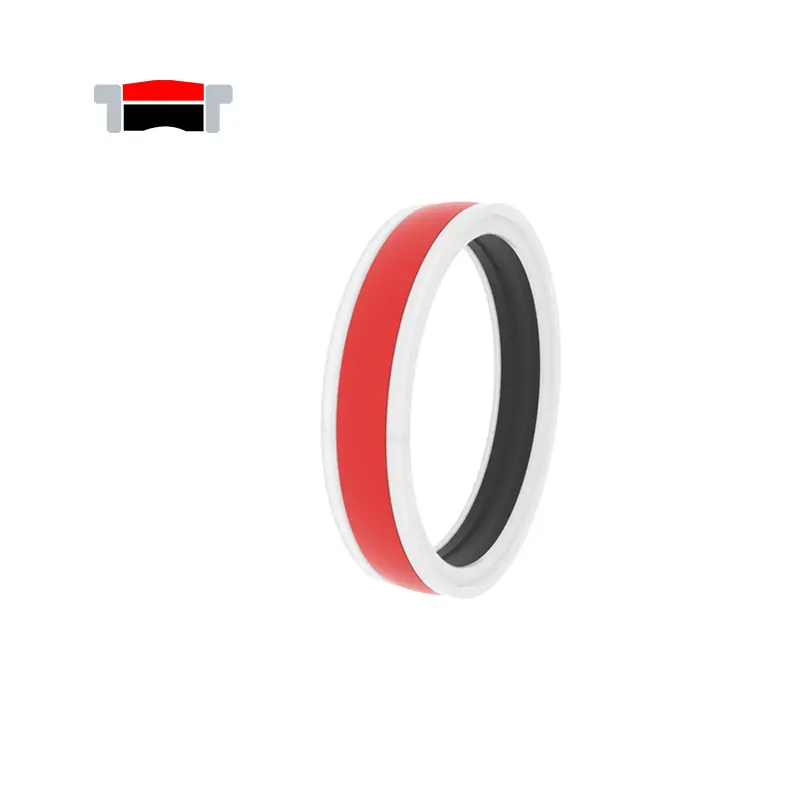

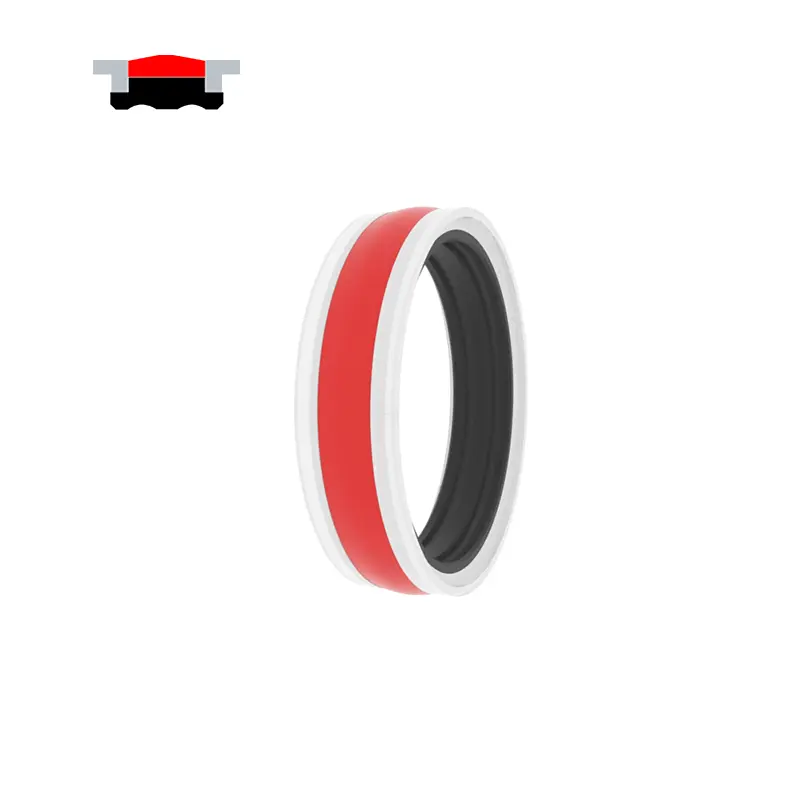

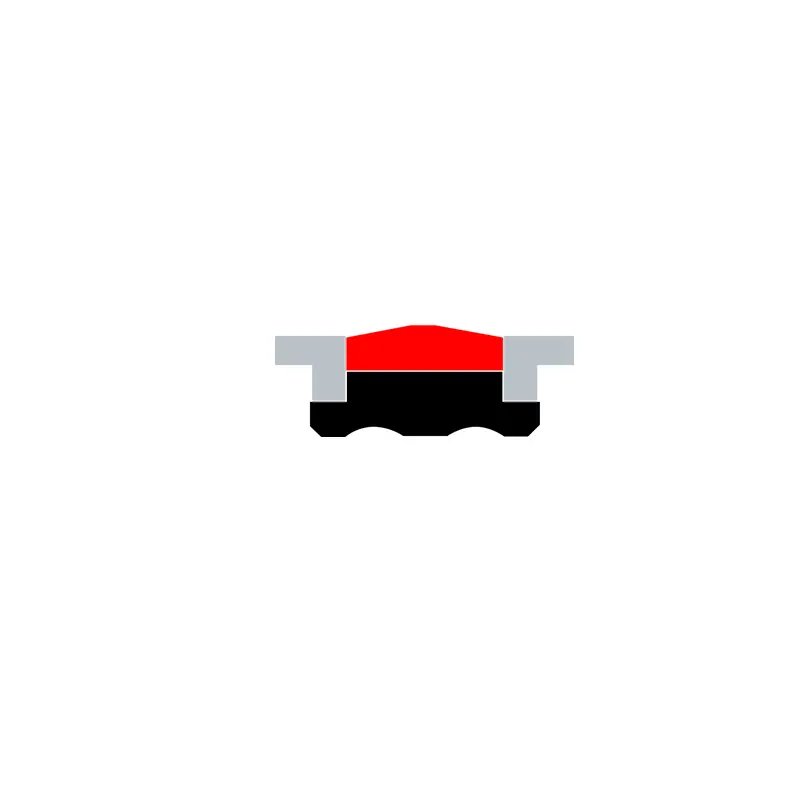

RCK109N
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
Φd1 ...... sisähalkaisija
L ...... uran leveys
L1 ...... uran leveys
|
Pintapinta |
R tmax (μm) |
RA (μm) |
|
Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Urapohja Uran puoli |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP -profiilin tuen pituussuhde |
50%-95% |
|
|
Suvaitsevaisuus |
|
|
Φd |
H10 |
|
Φd |
H9 |
Tilausesimerkki
Malli: RCK109N
Uran koko: 100x80x95x25/36
Materiaali: RC-PU-H+NBR+POM
Tiivistetyyppi: RCK109, RCK117
Pääsovellus: Rakennuskoneet, maatalouskoneet, nosturit, vakiosylinterit
Edut: Erinomainen staattinen ja dynaaminen tiivistyminen, ylimääräisiä opasrenkaita, anti-ekstruusion, dislistion vastaista rakennetta, joka sopii työoloihin nopeiden paineenmuutoksilla.
Materiaali: polyuretaani, kumi, polyuretaani, tetrafluorietyleeni
|
Seal Groove -esimerkit |
Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa) |
||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
L1 |
|
|
20-44,9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79,9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144,9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399,9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

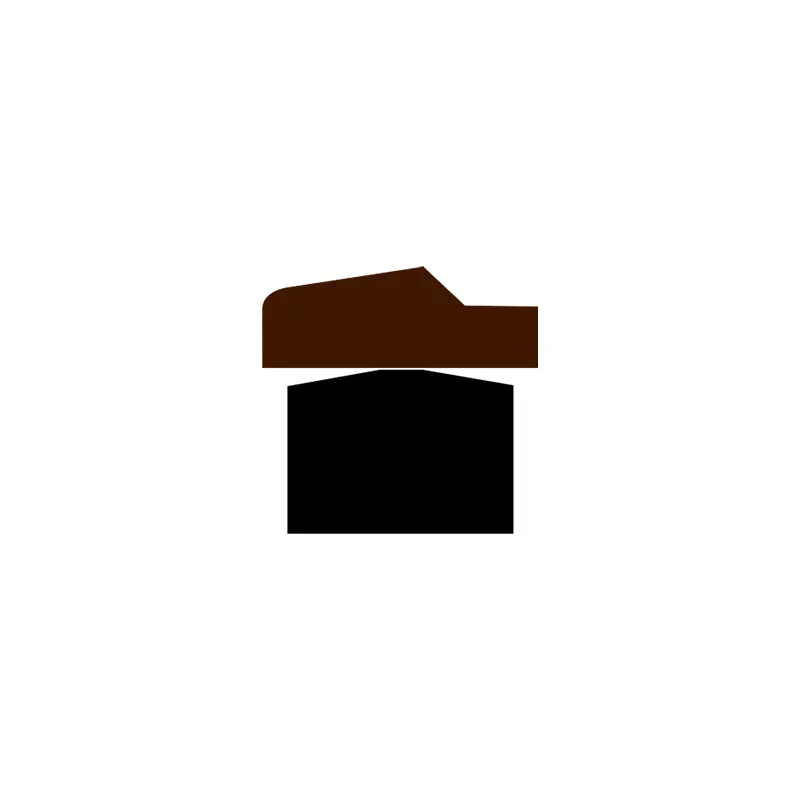

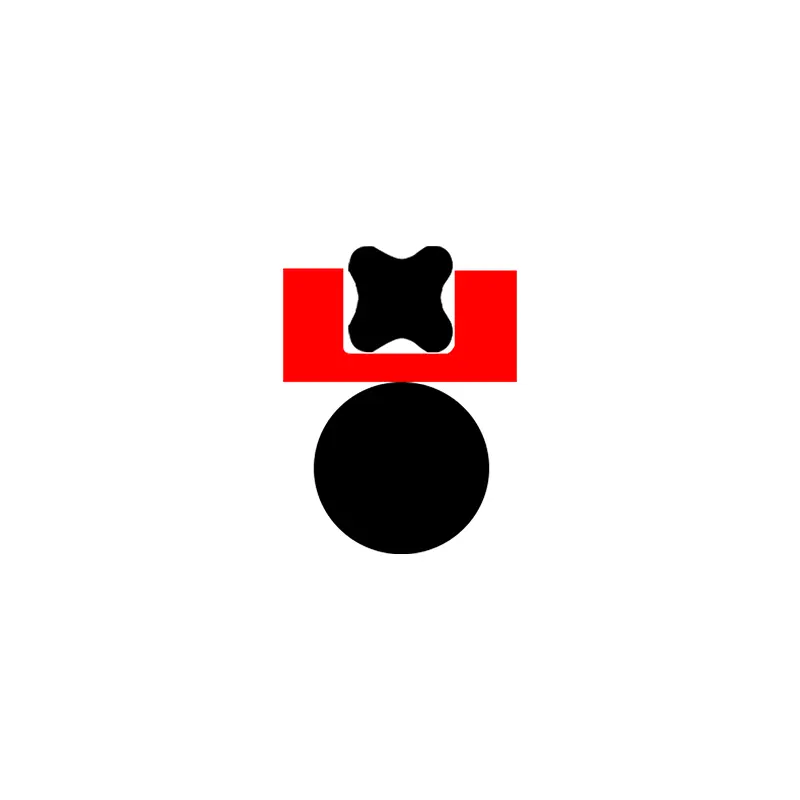

RCK119
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
|
Pintapinta |
R tmax (μm) |
RA (μm) |
|
Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Urapohja Uran puoli |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP -profiilin tuen pituussuhde |
50%-95% |
|
|
Suvaitsevaisuus |
|
|
Φd |
H10 |
|
Φd |
H9 |
Tilausesimerkki
Malli: RCK119
Uran koko: 100x90.6x7.1
Materiaali: PTFE4 + V
Tiivistetyyppi: RCK119
Pääsovellus: Kemianteollisuus, nopea sylinterit ja paikannuskoneet, elintarviketeollisuus, lääketeollisuus, akut.
Edut: Kestävä korkeille lämpötiloille ja erilaisille kemiallisille väliaineille, matala kitkakerroin, ei hiipiä, hyviä kuivia kitkaominaisuuksia, alhaiset staattiset ja dynaamiset kitkarvot.
Materiaali: PTFE+Leaf Spring
|

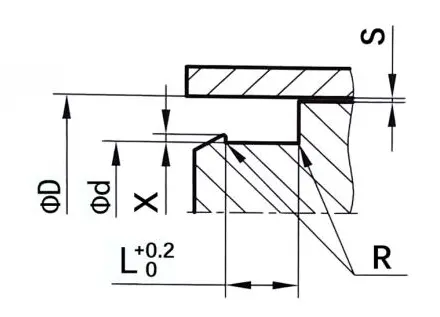

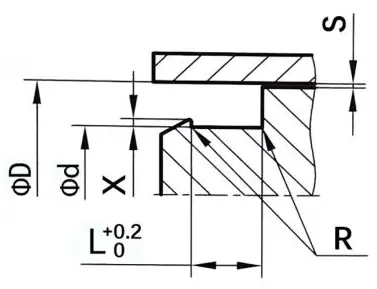

Seal Groove -esimerkit |
Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Suurin suulakepuristuskuilu s |
|||
|
100 bar |
250 -bar |
400 -bar |
||||||||
|
14-24,9 |
D-4,5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45,9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124,9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-22.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-99.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
