Olemme sitoutuneet tarjoamaan "suoja-painikesarjan pituisen" kolminaisuusratkaisun jokaiselle skenaariolle, joka vaatii kiertävien tiivisteiden kääntämistä. Yli 200 -materiaalikaavan ja rakennepatentin kautta autamme asiakkaita vähentämään epäonnistumisastetta ja saavuttamaan TCO -optimoinnin. Koko tuotesarja on hyvin monipuolinen. Voit valita todellisten tarpeiden mukaan tai mukauttaa kiertotiivisteiden kääntämistä meiltä.

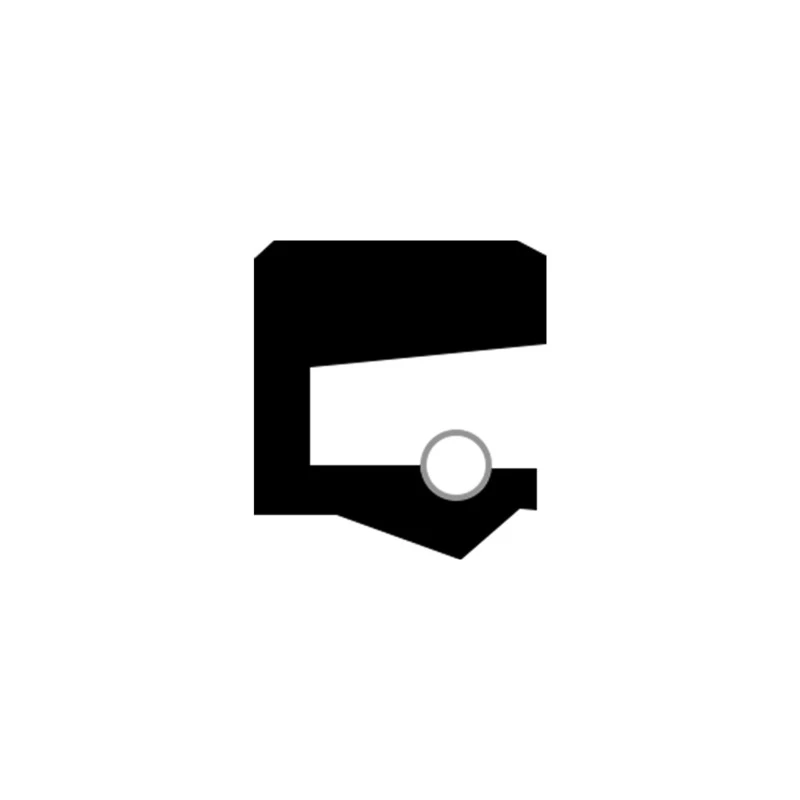

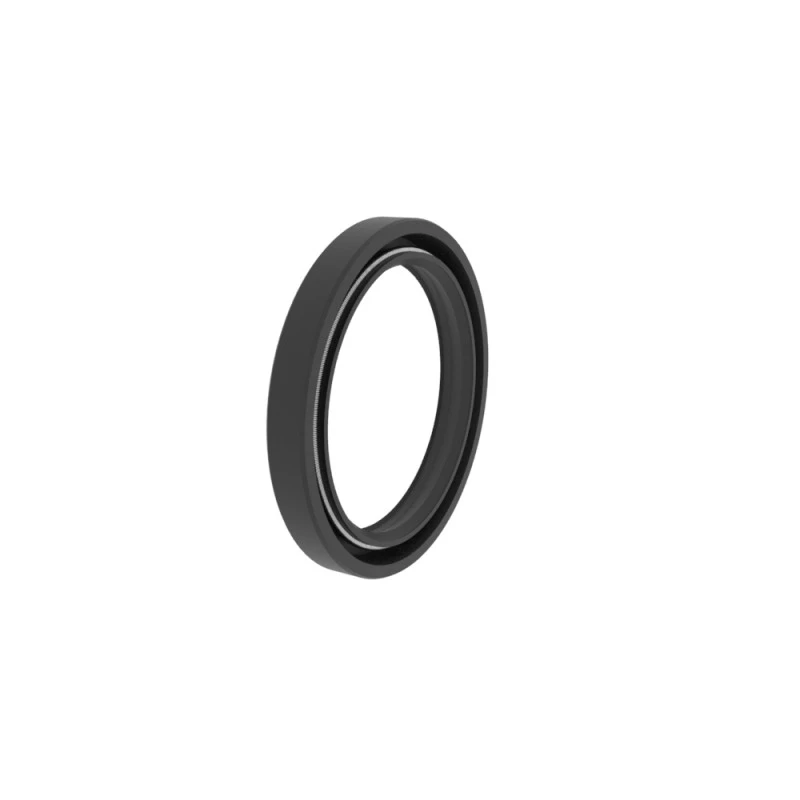

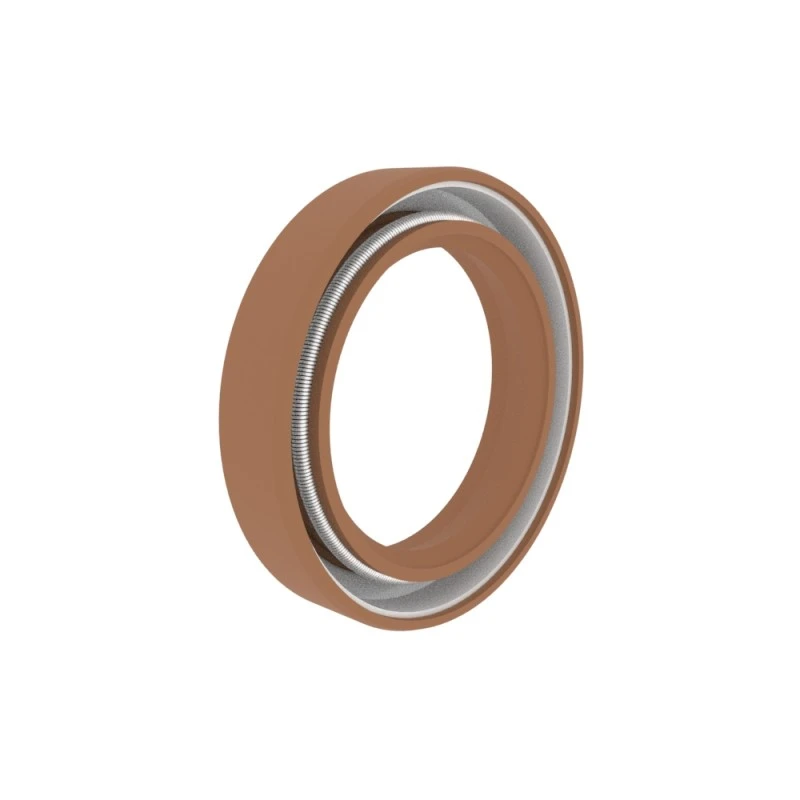

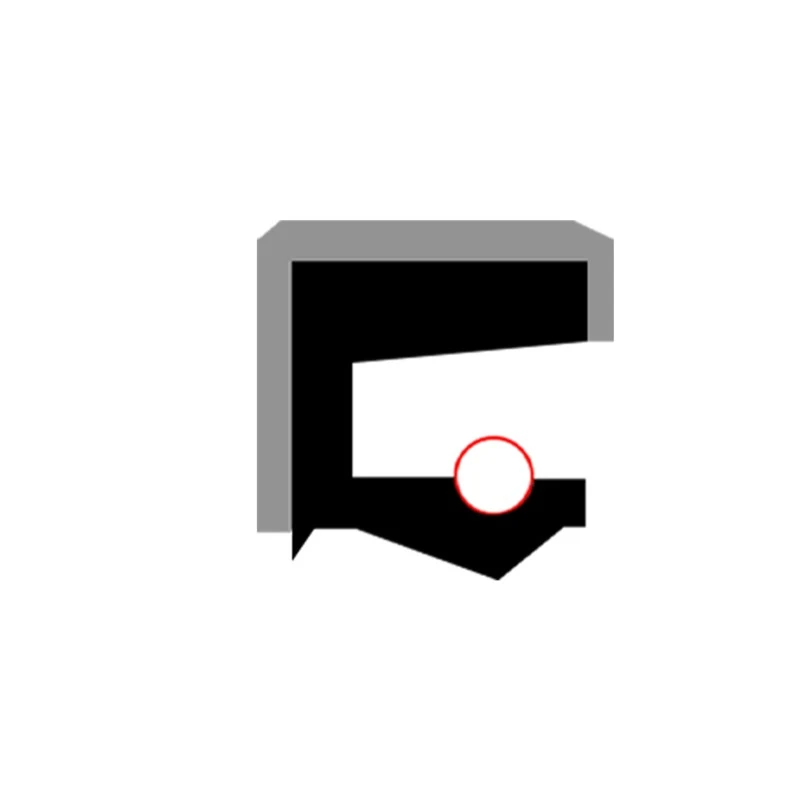

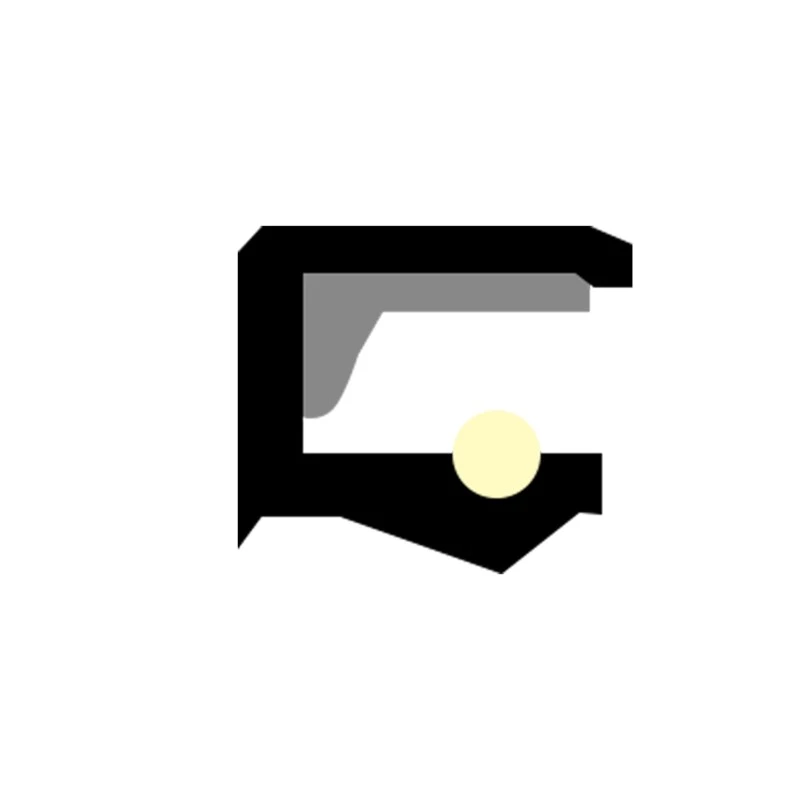

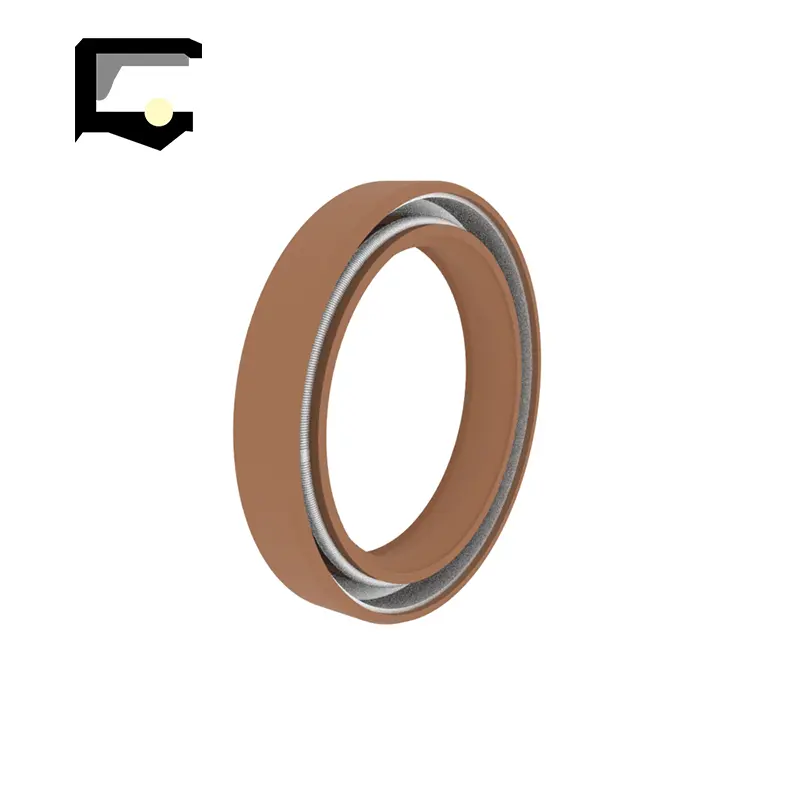

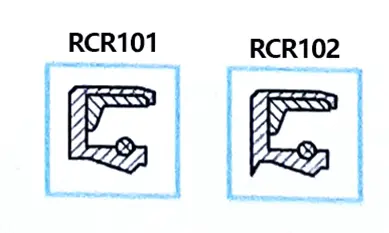

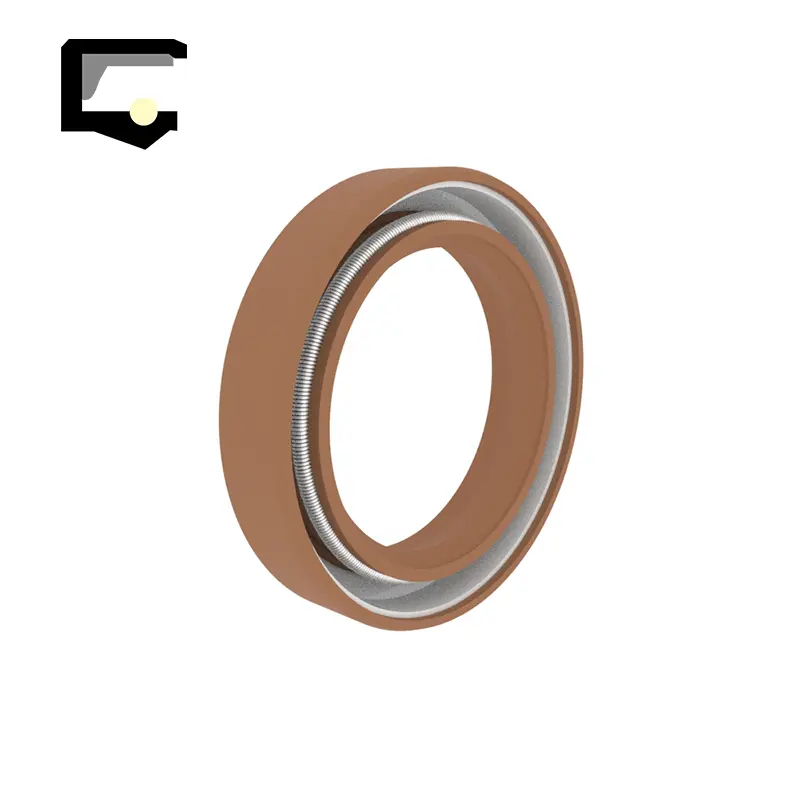

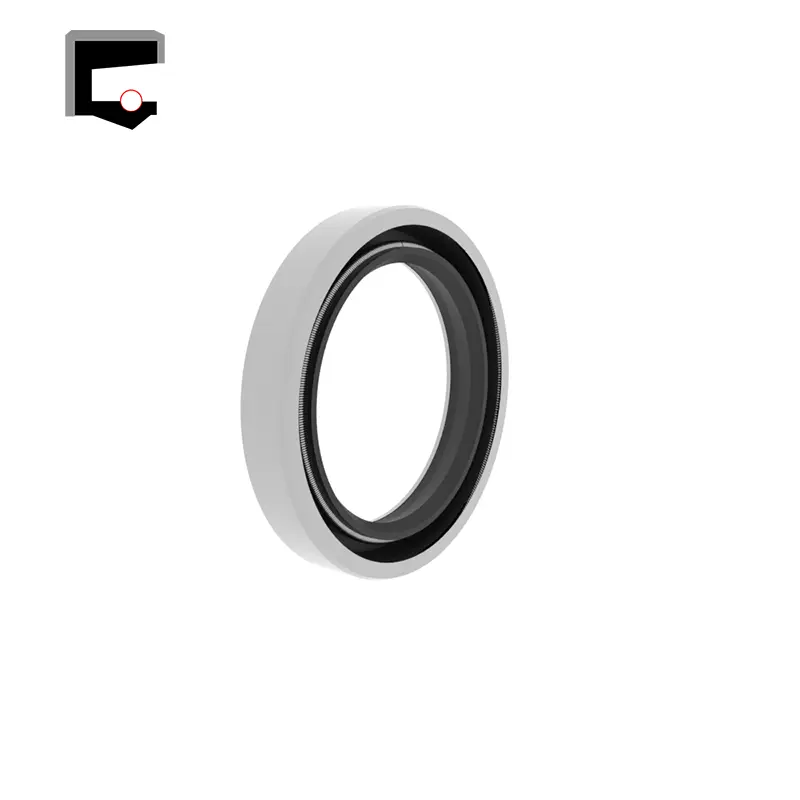

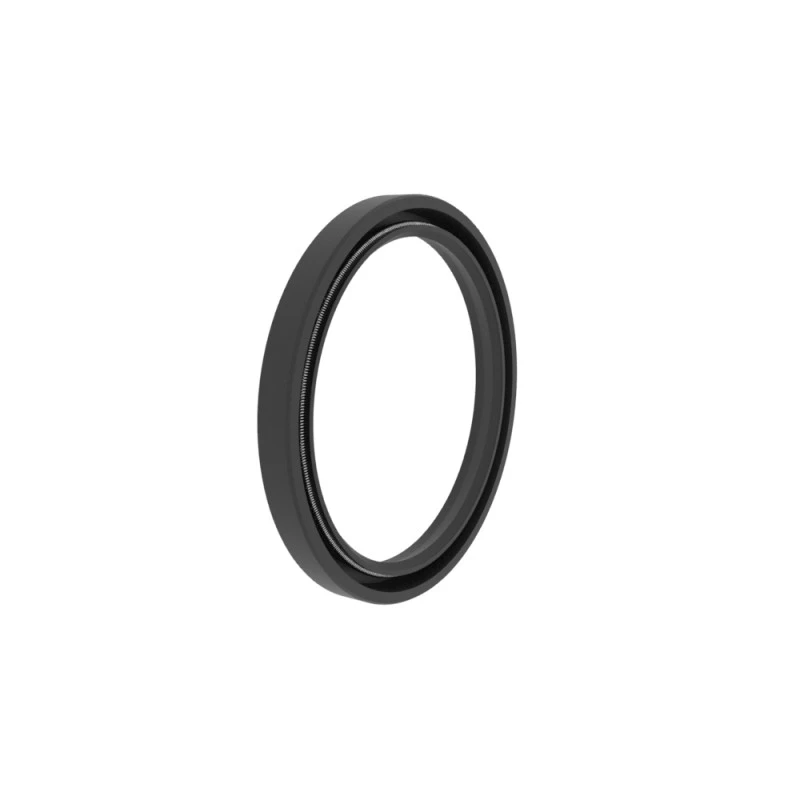

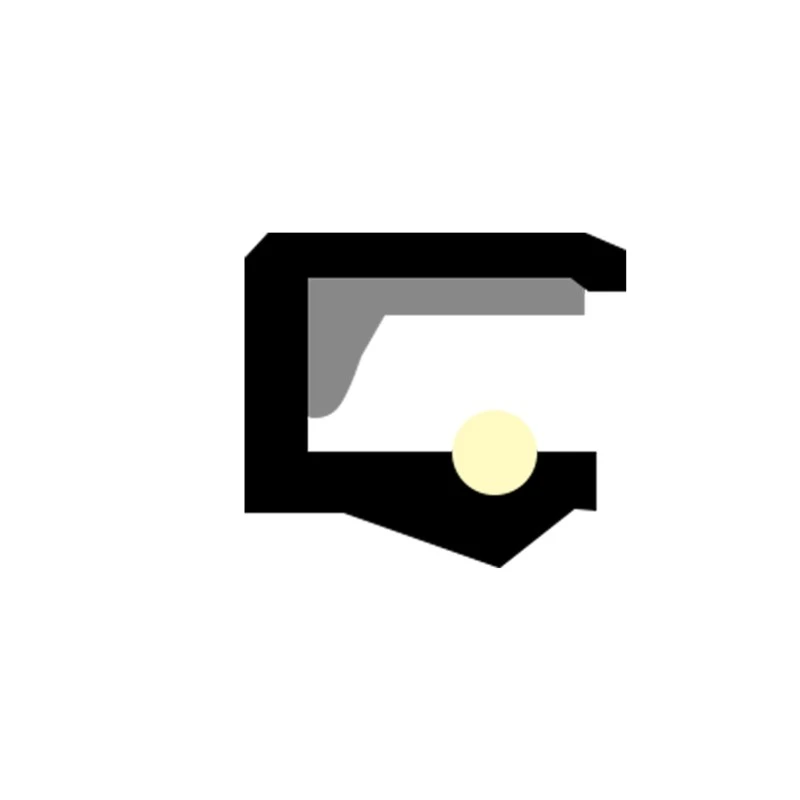

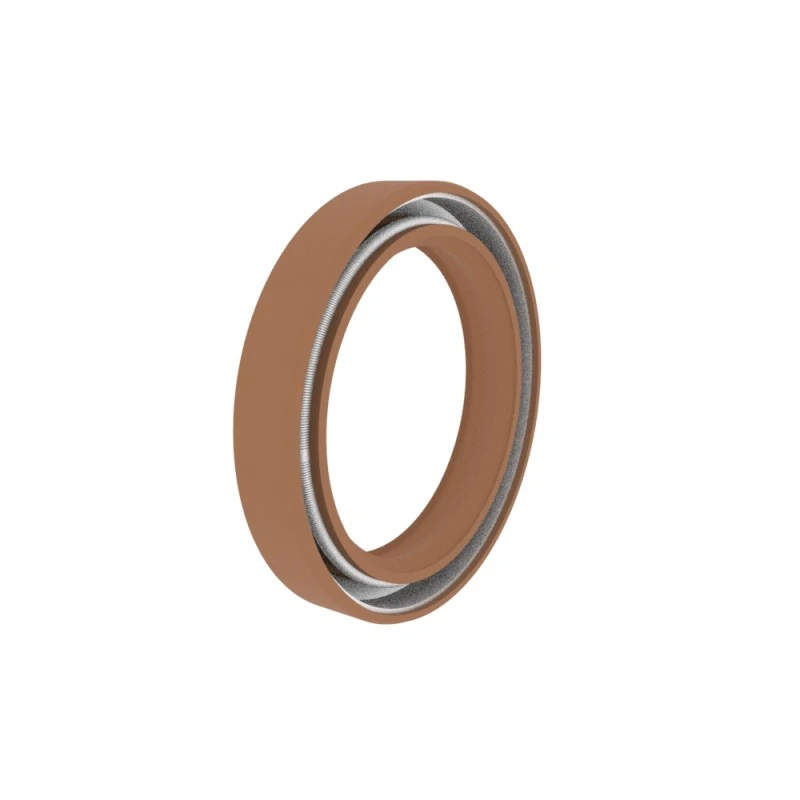

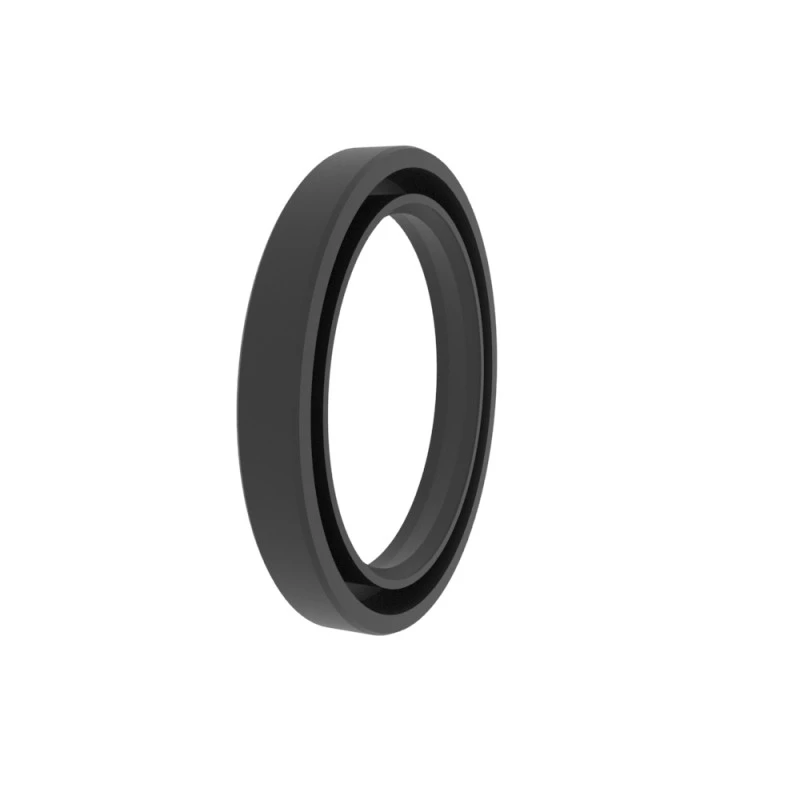

RCR101 Pyörivä luuranko yksi huulitiiviste, yksitoimi, aksiaalinen avoin uran asennus, laajalti käytetty, ja sitä käytetään enimmäkseen laakereiden suojaavan elementtinä.
RCR102 Pyörivä luuranko kaksoishuulitiiviste, yksitoimi, pölynpitävä apuhuuli, aksiaalinen avoin uran asennus, jota käytetään laajasti, ja sitä käytetään enimmäkseen laakereiden suojaavana elementtinä.

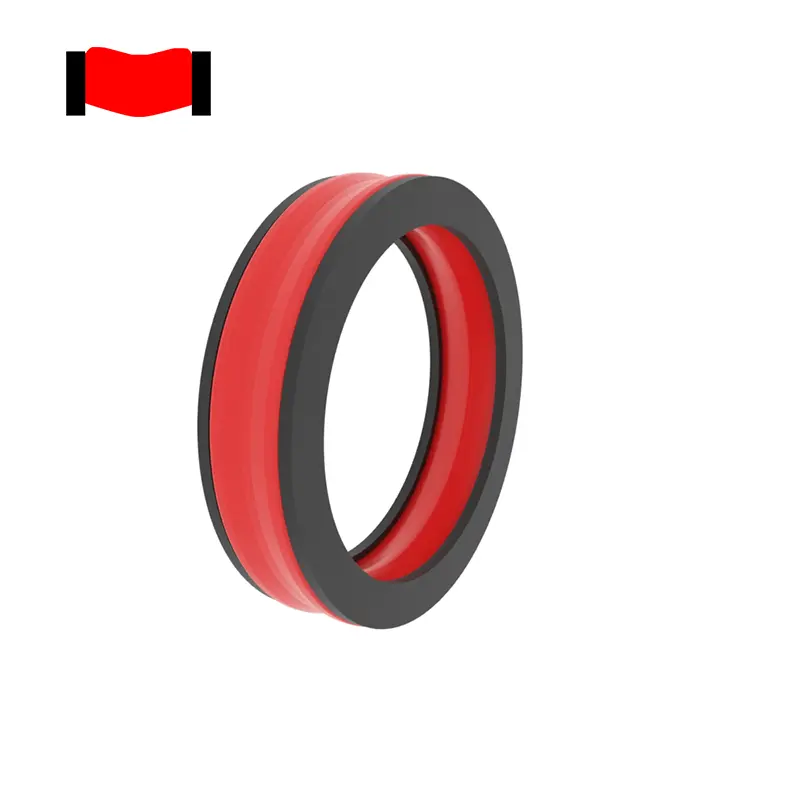

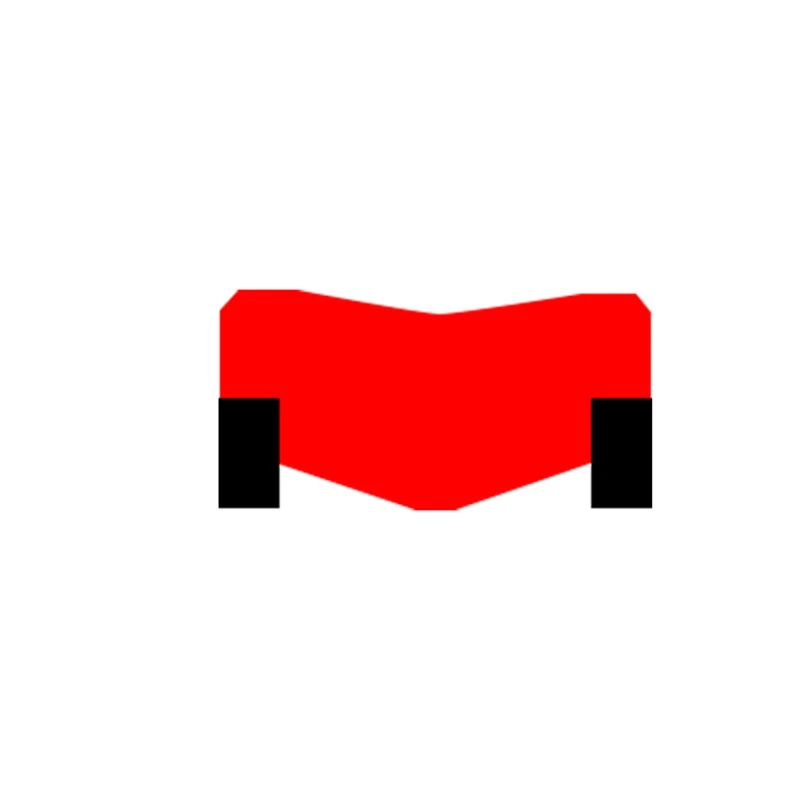

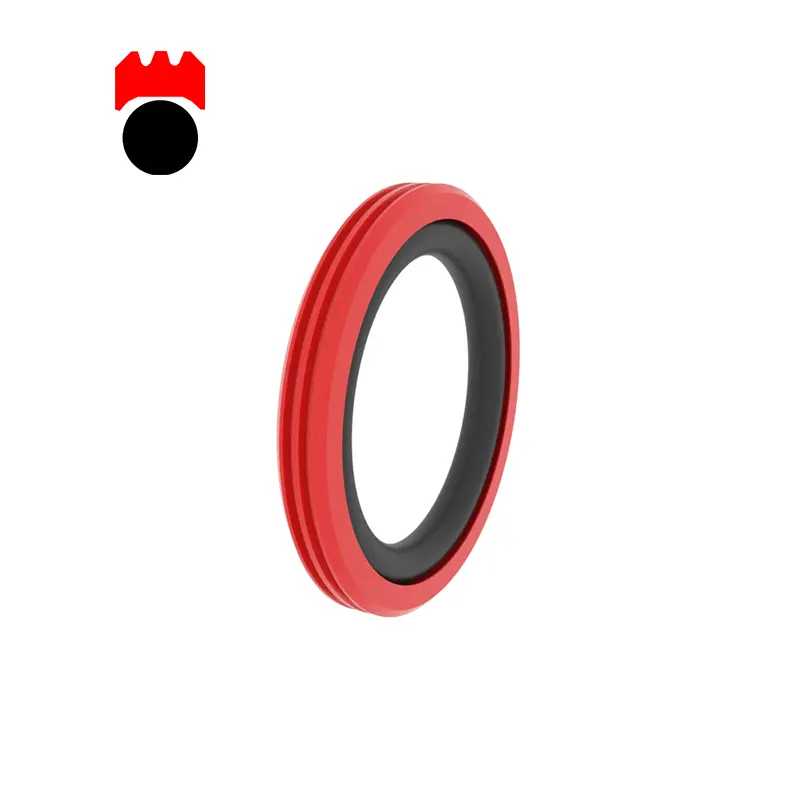

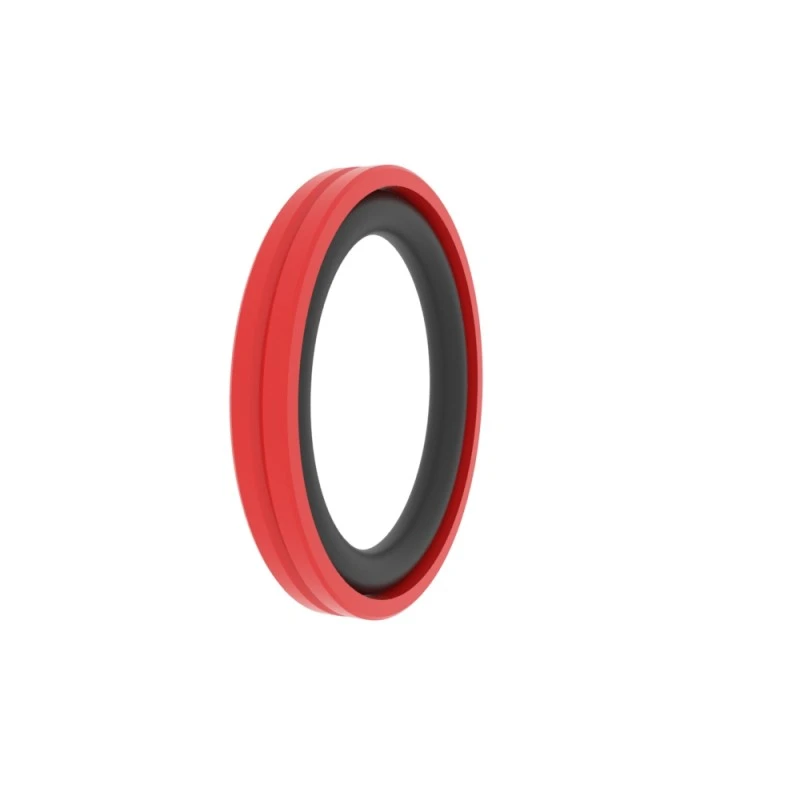

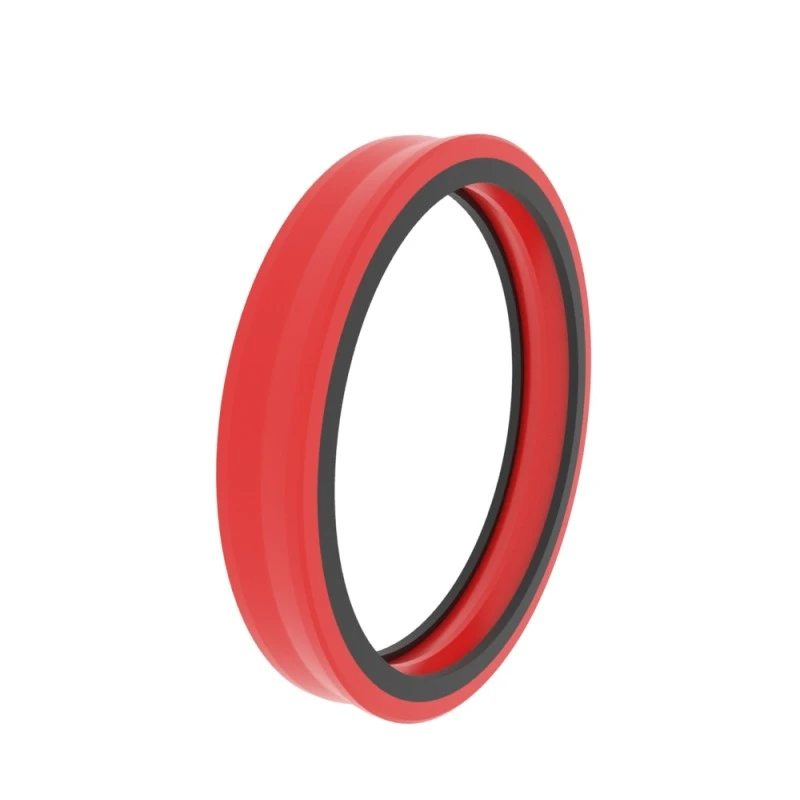

RCR103 -kiertotiiviste, kaksoistoiminta, tukirenkaalla, parempi tiivistysvaikutus korkean paineen kiertotilanteessa.

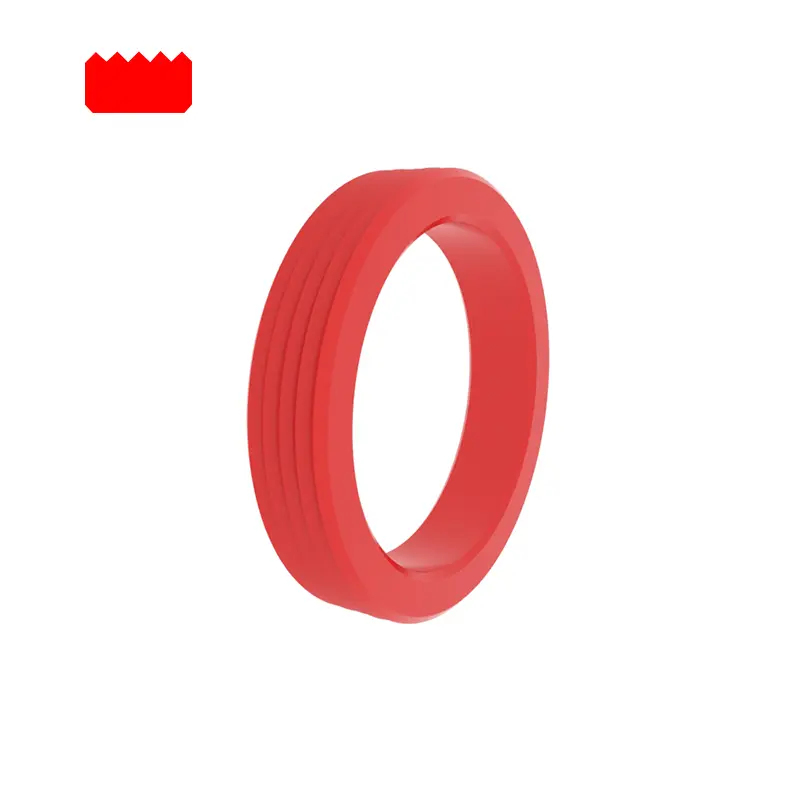

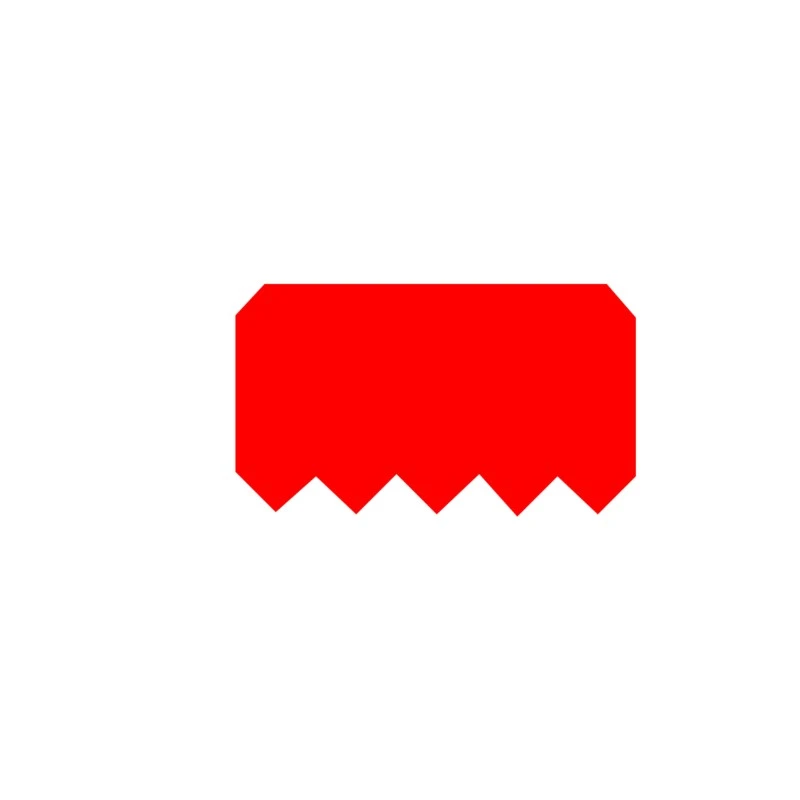

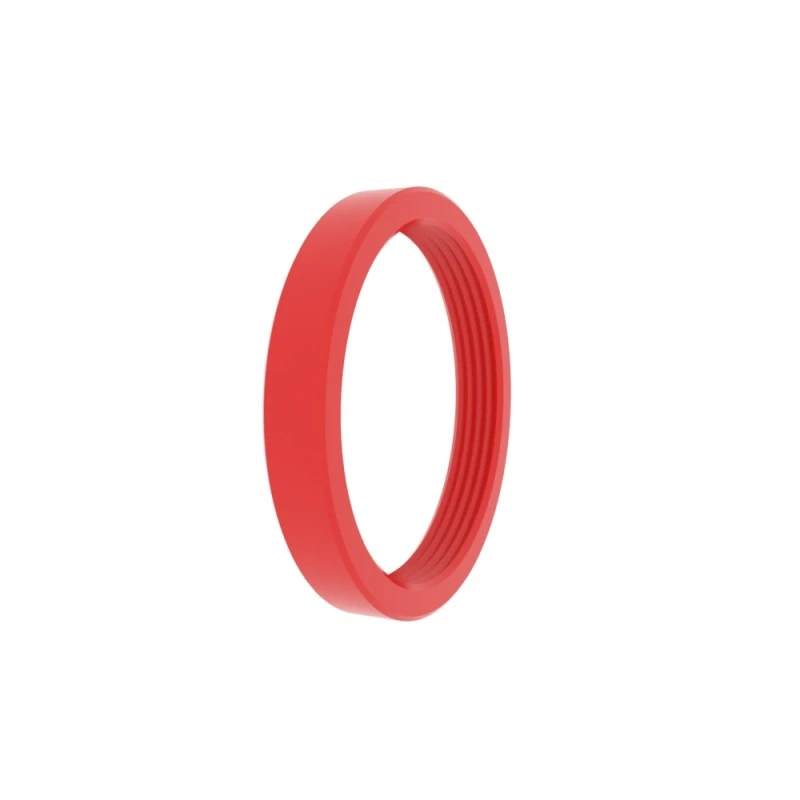

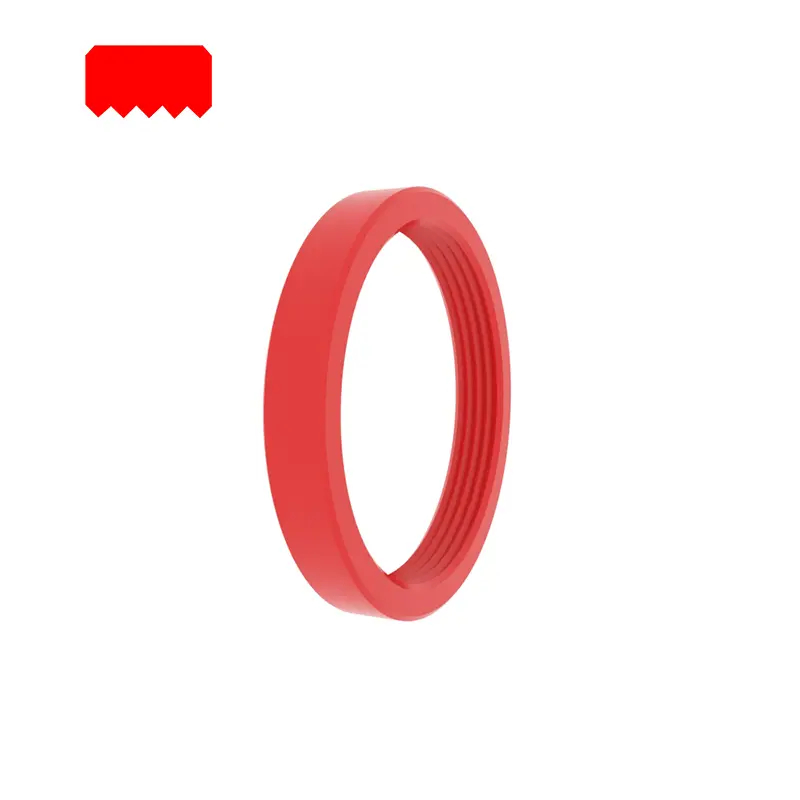

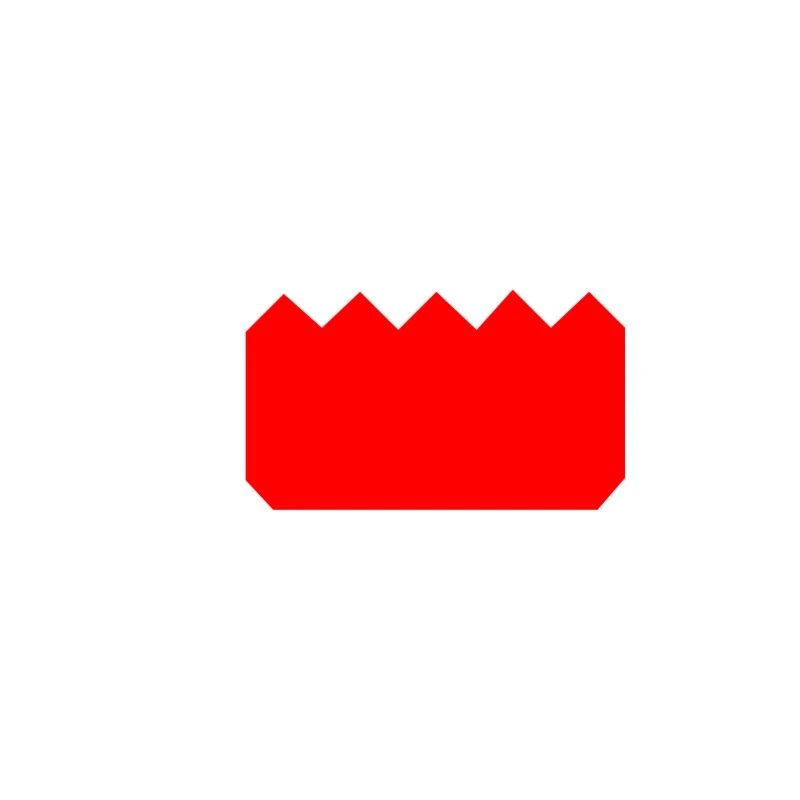

RCR104, RCR105 -kiertotiiviste, kaksinkertainen toimiva, kapea ura, stabiili uran upotus ja hammastettu tiivistyspinta.

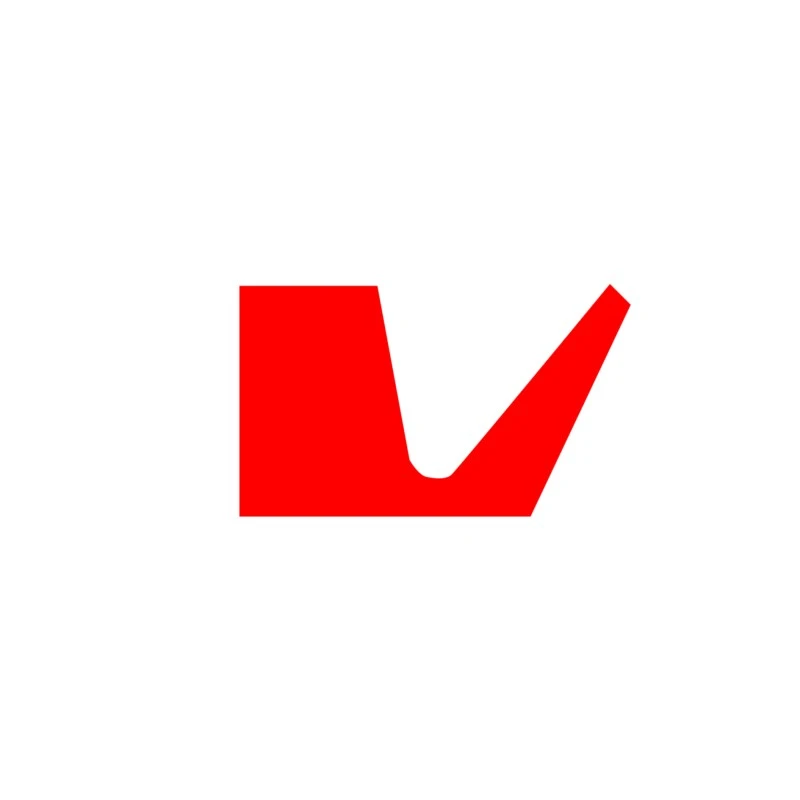

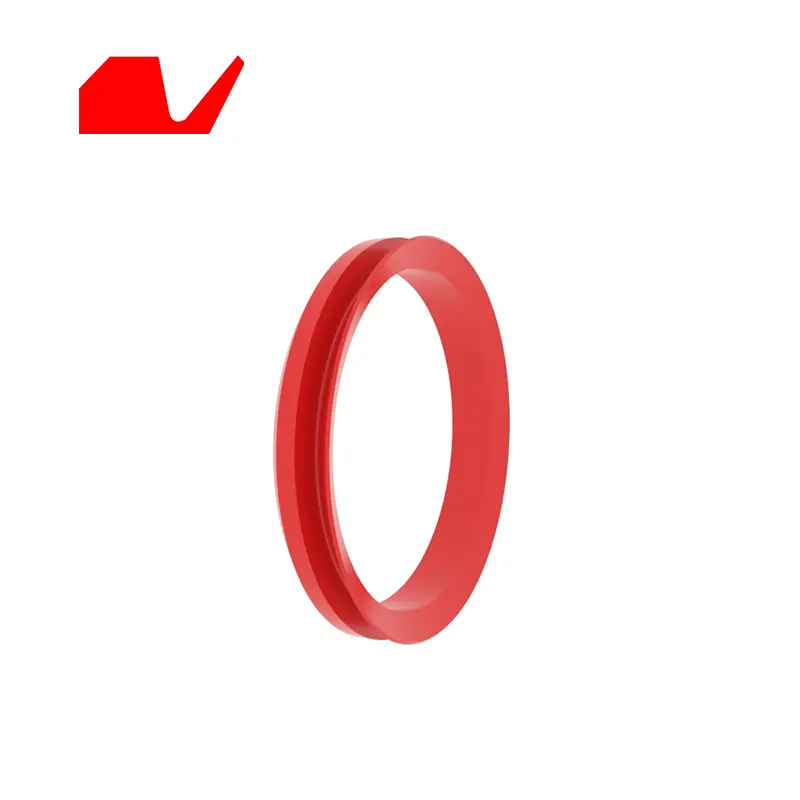

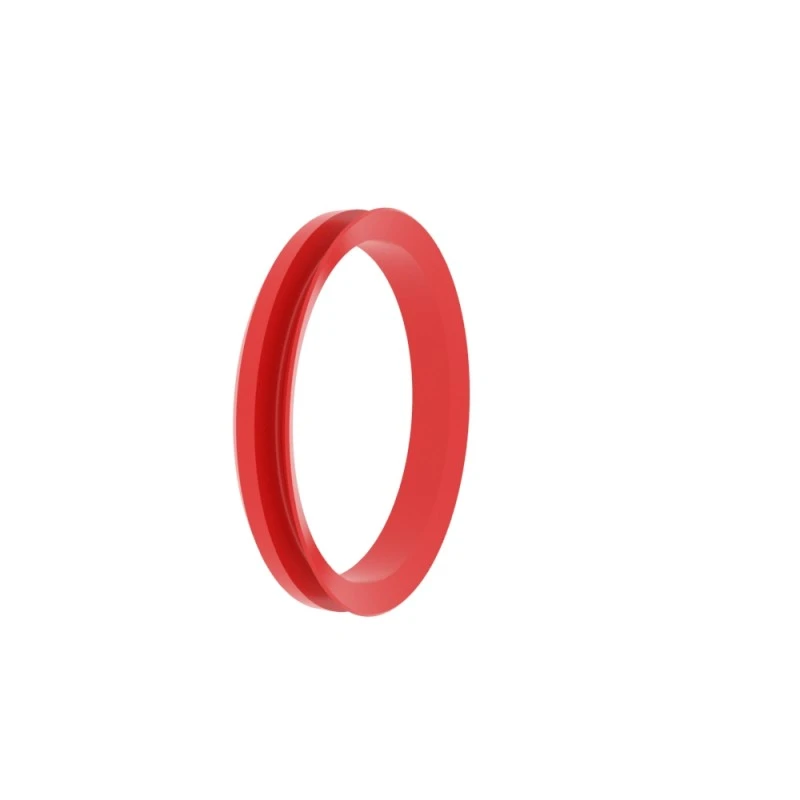

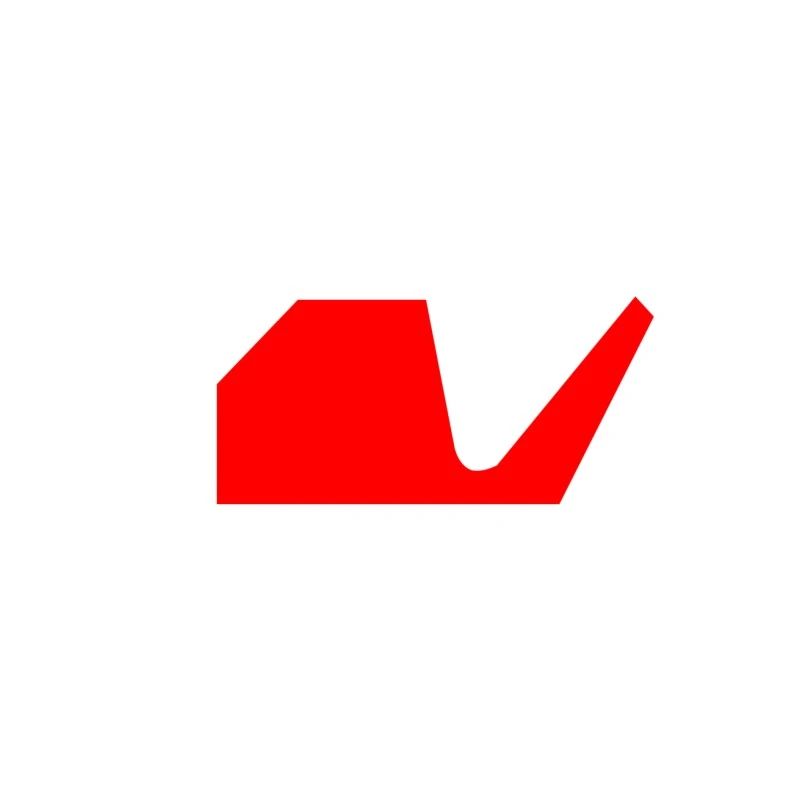

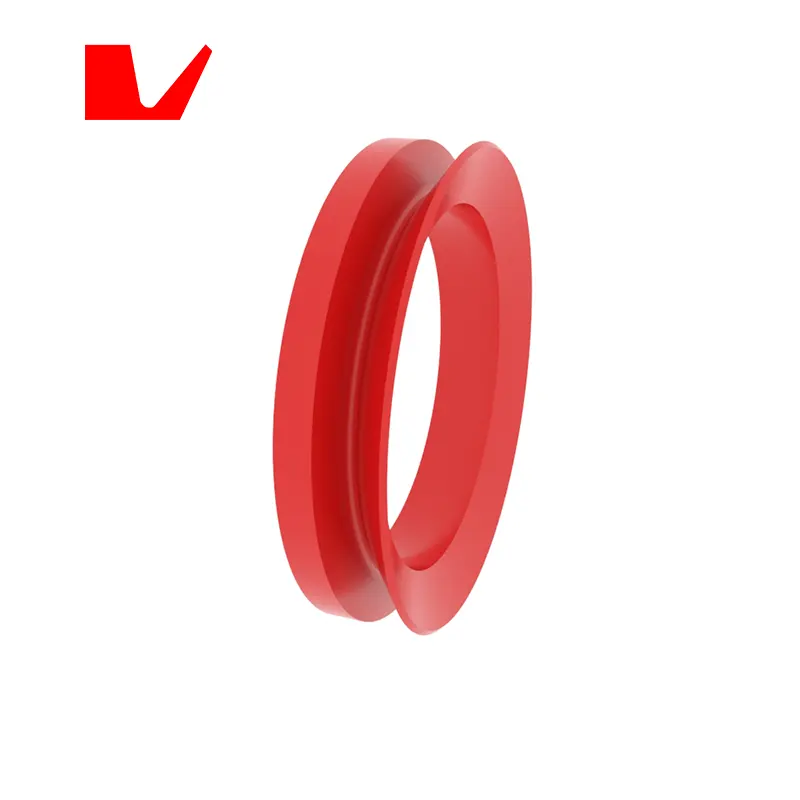

RCR106, RCR107 V -muotoinen kiertotiiviste, aksiaaliliike, suuri joustava moduuli, kitkaresistenssi, pöly, epäpuhtaudet, vesisotilas, öljy roiske jne.

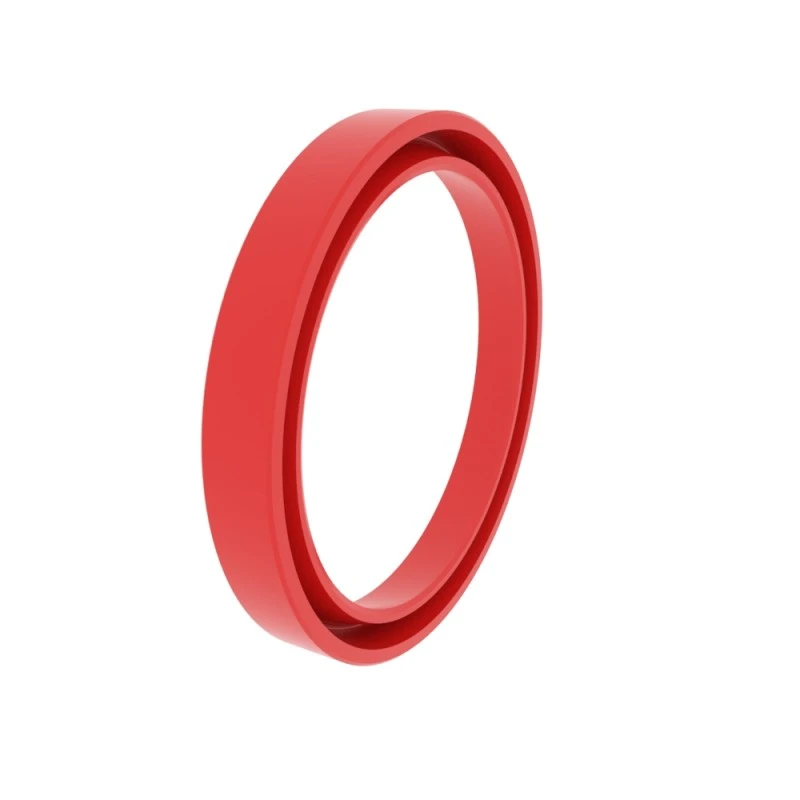

RCR108 -kiertotiiviste, yksitoimi, ei jousta, sisä- ja ulkoilien häiriöt määritetään eri työolosuhteiden mukaan.

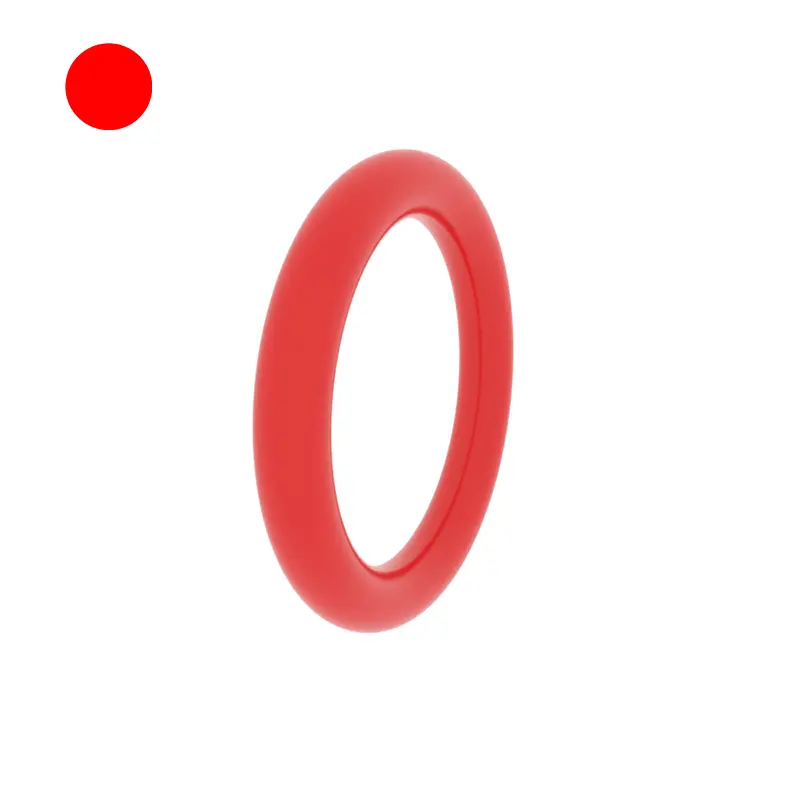

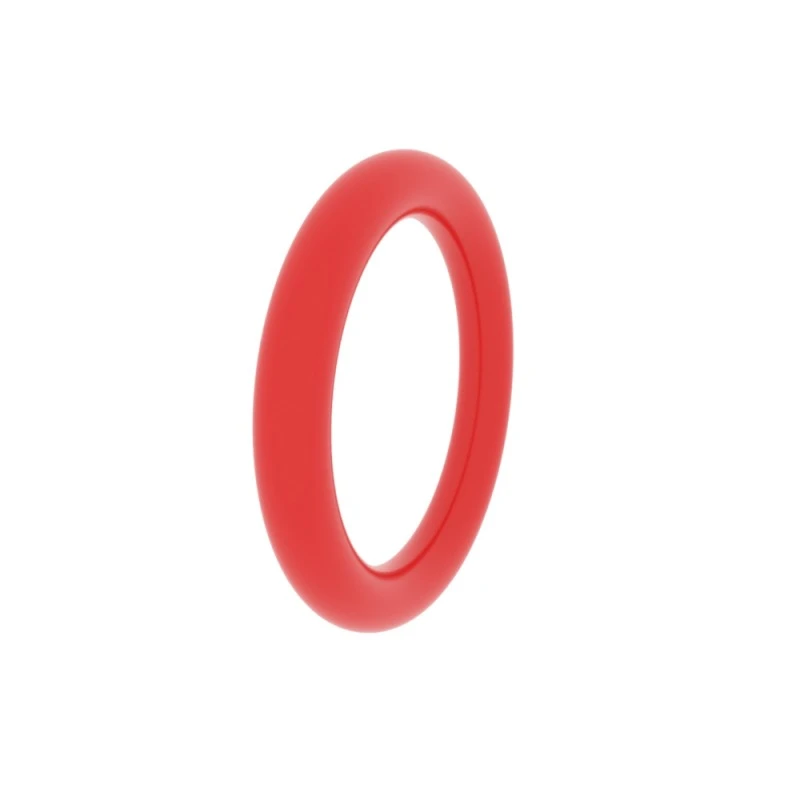

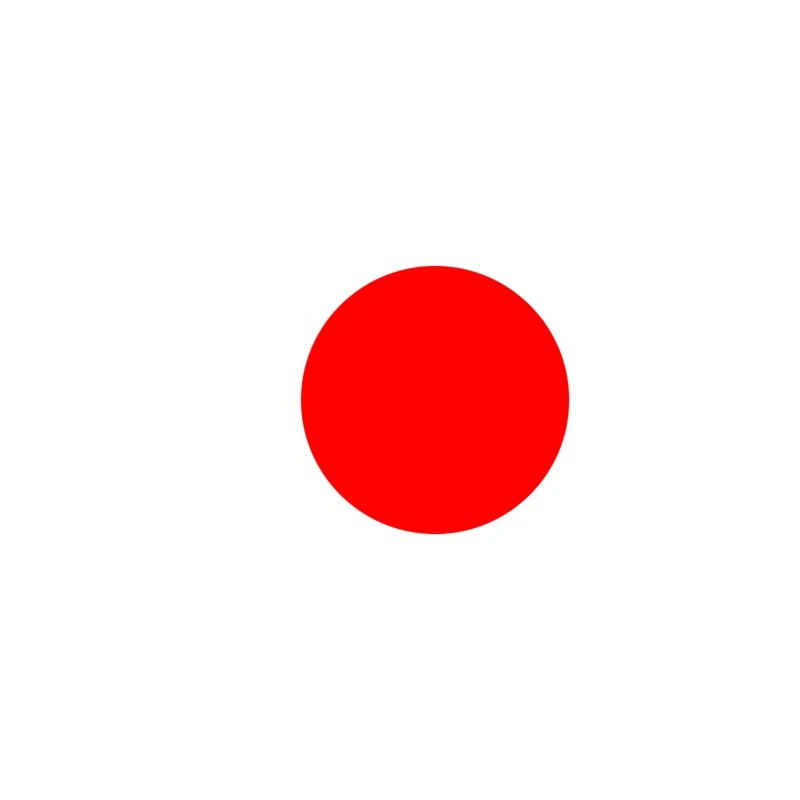

RCR109 O-rengas, elastinen rengas, jota käytetään enimmäkseen staattiseen tiivistykseen tai dynaamiseen tiivistymiseen, joustava lämpötilaväliainevalinta. Katso yksityiskohtaiset urat O-rengasnäytteestä.

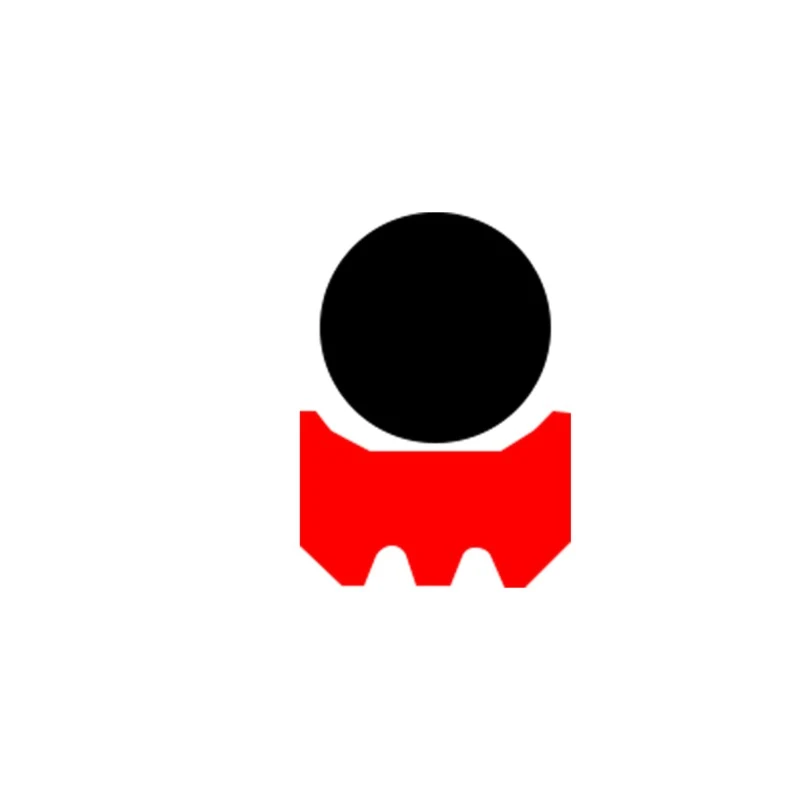

RCR110 Pyörivä tetrafluorietyleenitiiviste akselille, kaksinkertainen toimiva, sopiva kapeaan uraan.

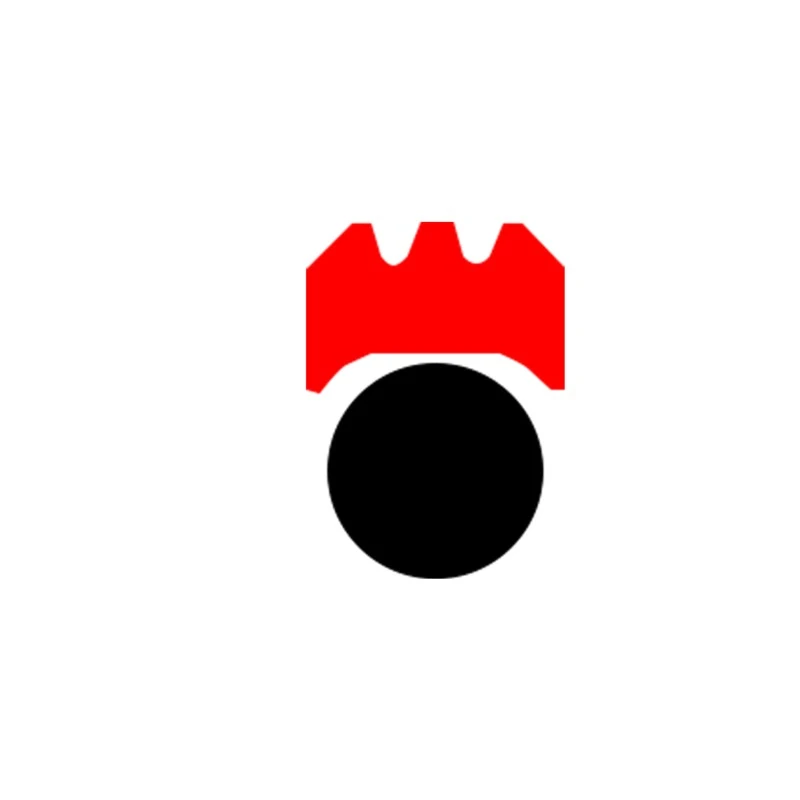

RCR111 kiertävä tetrafluorietyleenitiiviste reikään, kaksinkertainen toimiva, sopii kapeaan uraan.
RCR112 -kiertotiiviste, kaksoisvaikutus, kapea ura, joka sopii voiteltuun työoloon.
RCR113 -kiertotiiviste, kaksoistoiminta, tukirenkaalla, vakaalla uran upotuksella, mikä mahdollistaa suuremman suulakepuristuksen raon ja paineen, jota käytetään enimmäkseen kaivoslaitteiden pyörivällä akselilla.

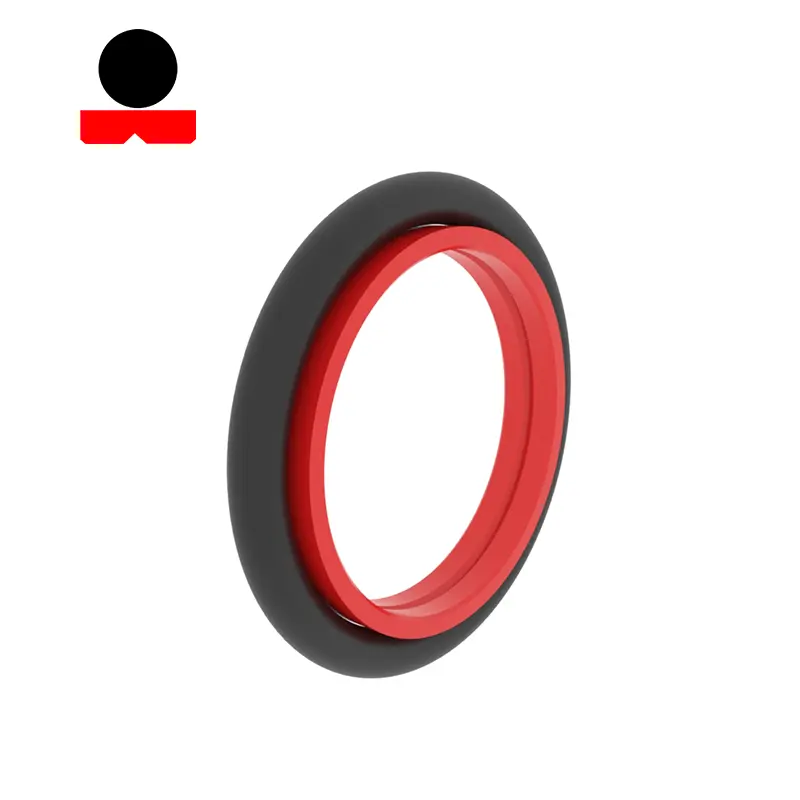

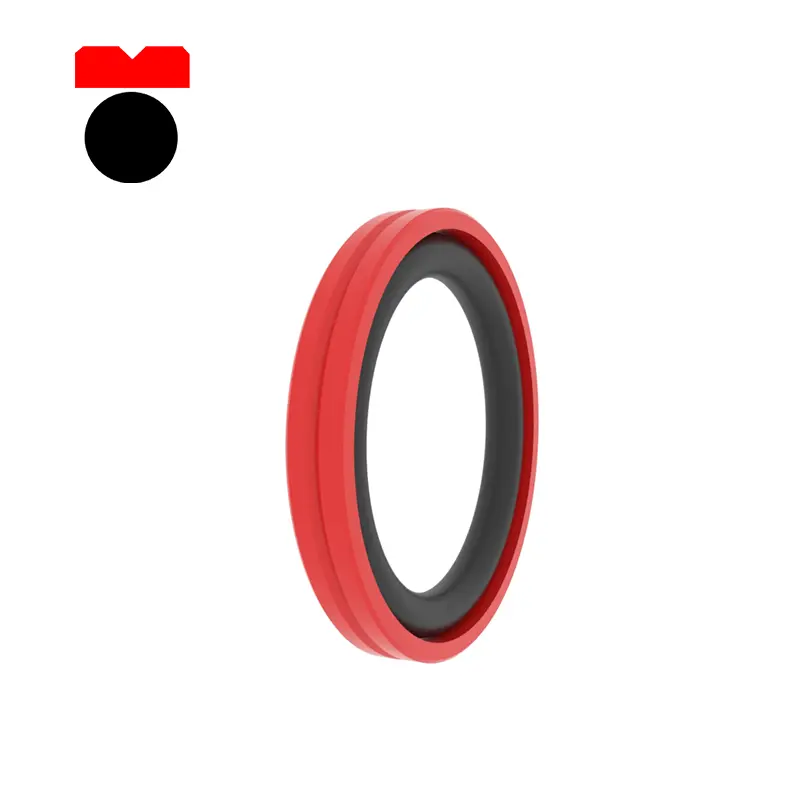

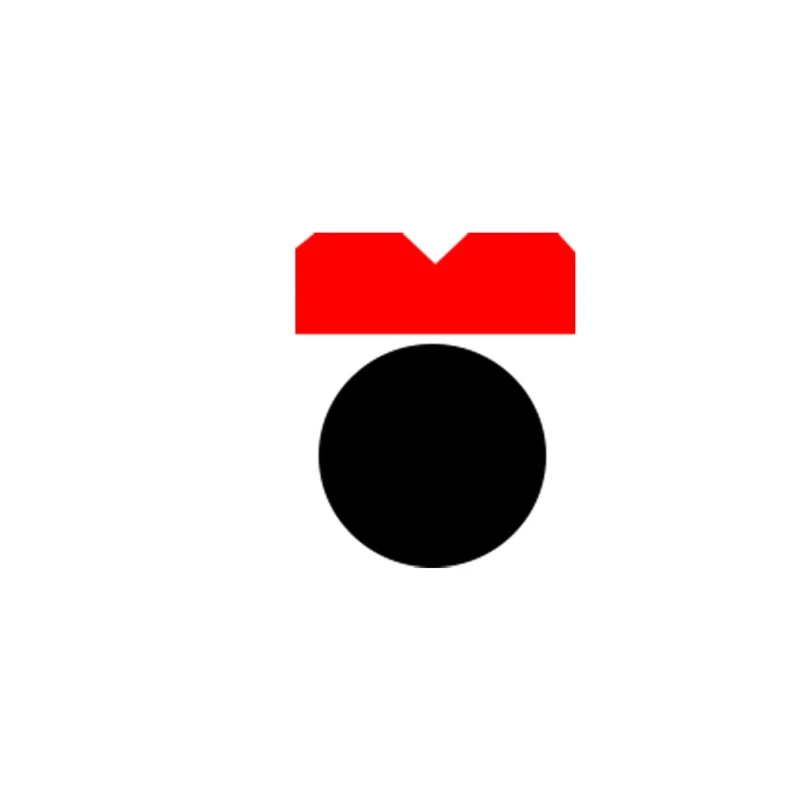

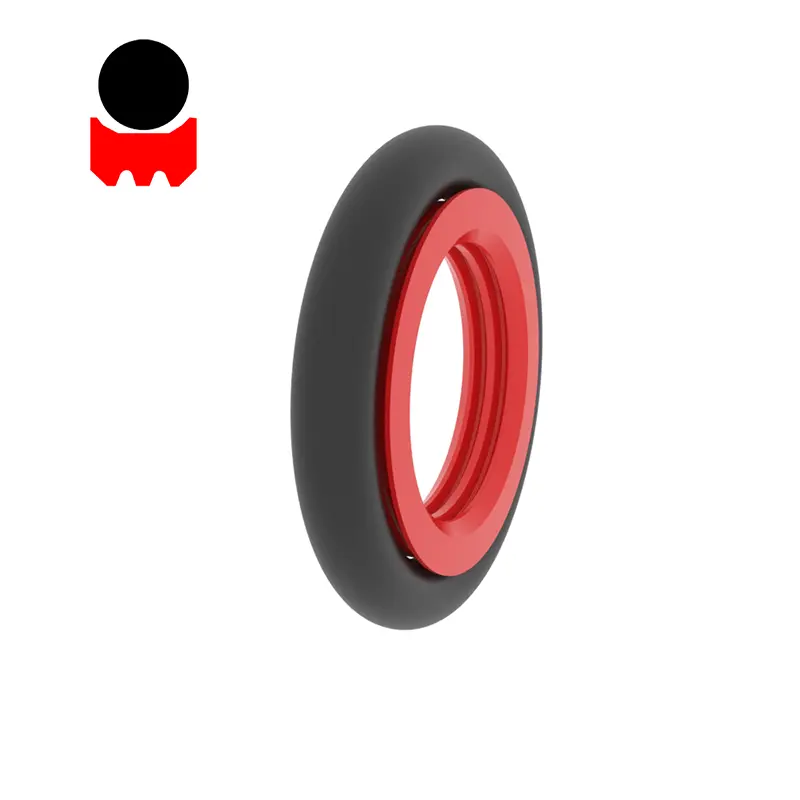

RCR115 Pyörivä tetrafluorietyleenitiiviste akselille, kaksoisvaikutus, pieni kitka, vastainen korkea paine, korkean lämpötilan korroosio.

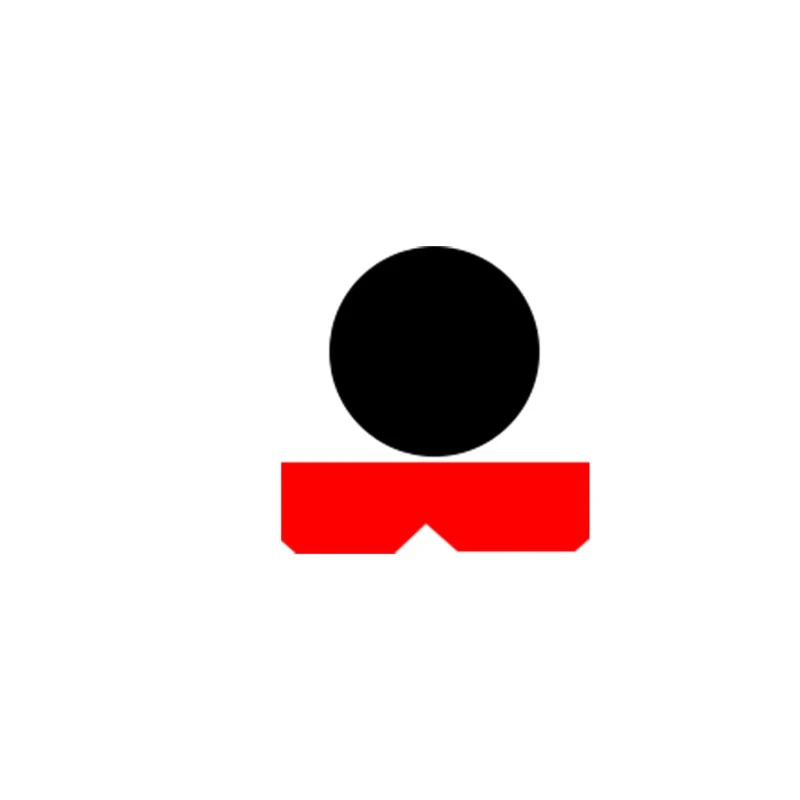

RCR116 Pyörivä tetrafluorietyleenitiiviste reikään, kaksoisvaikutus, matala kitka, vastaisen korkea paine, korkean lämpötilan korroosio.

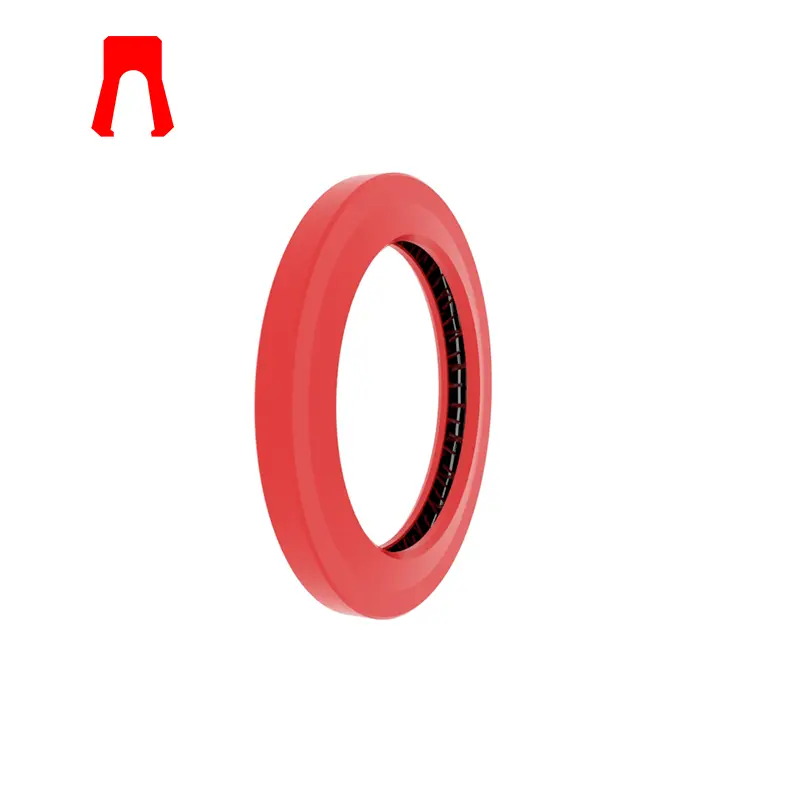

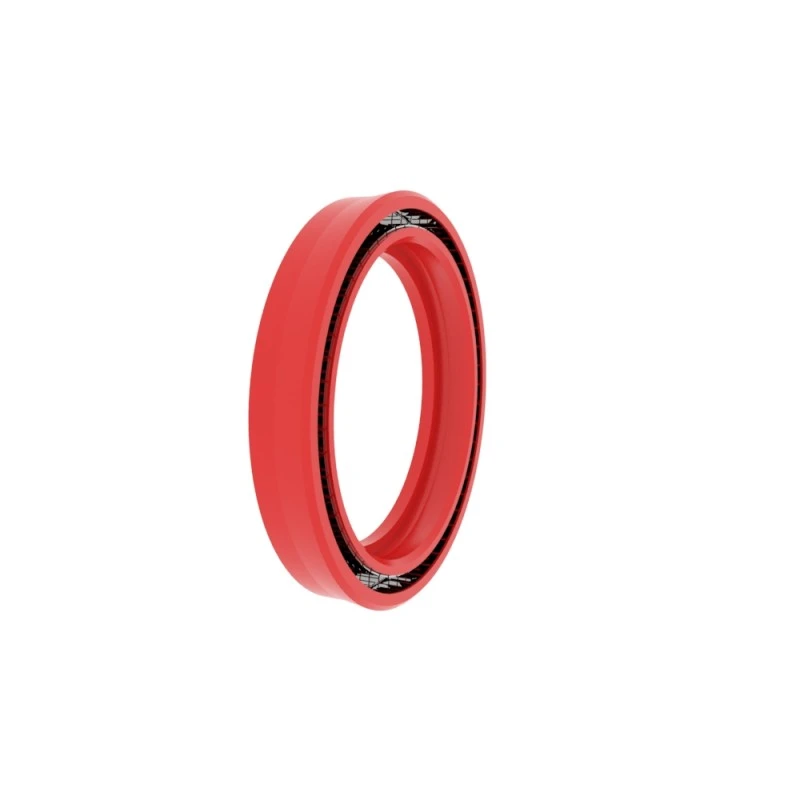

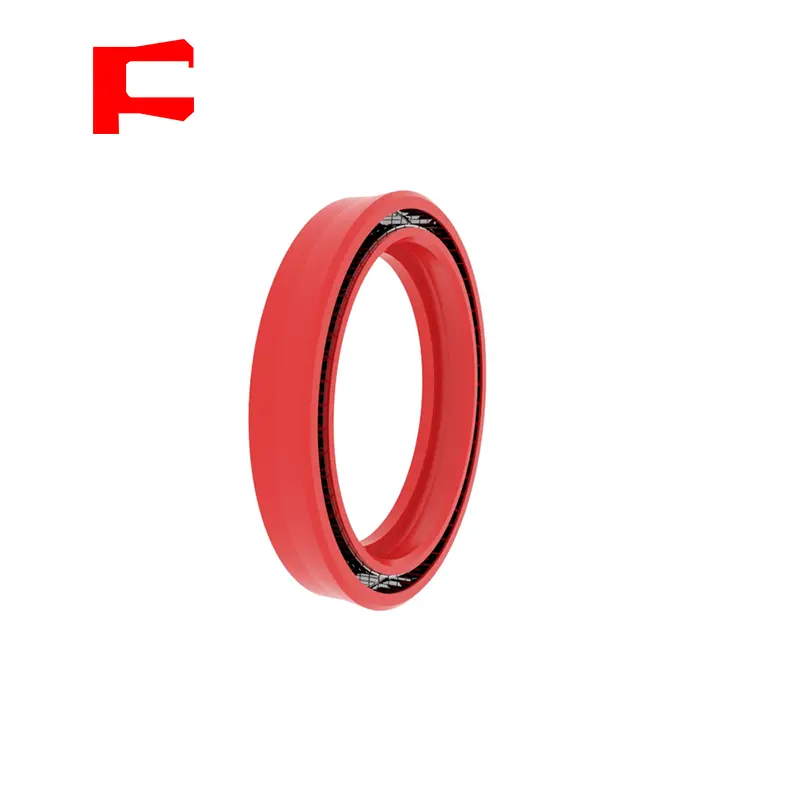

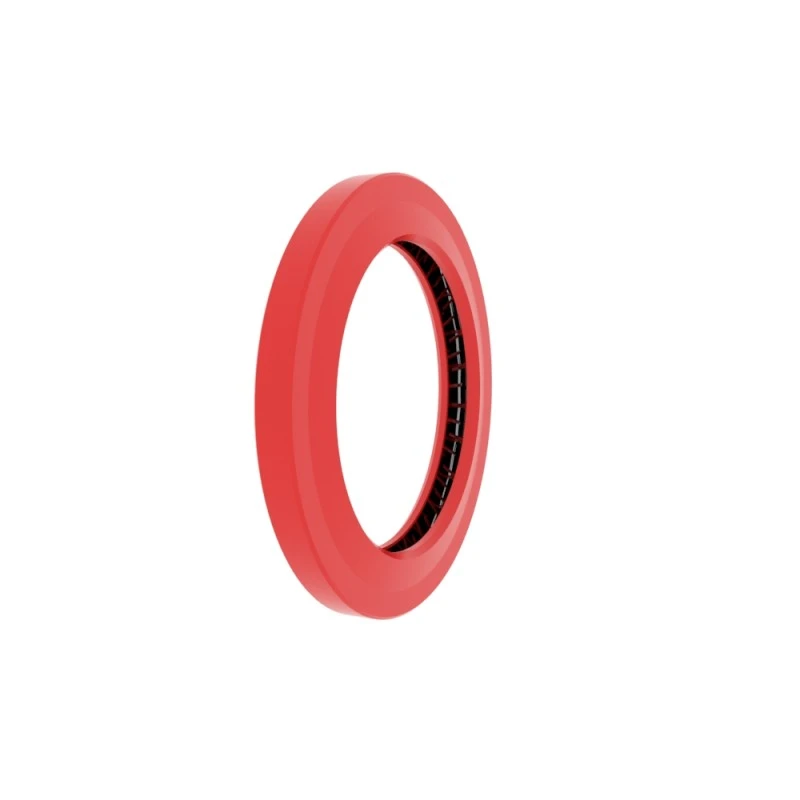

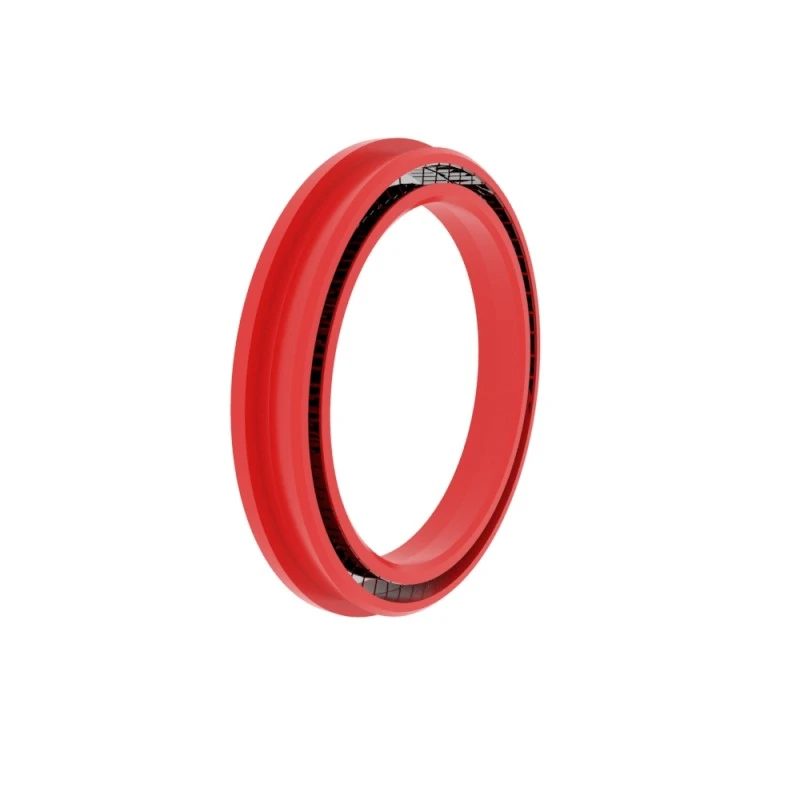

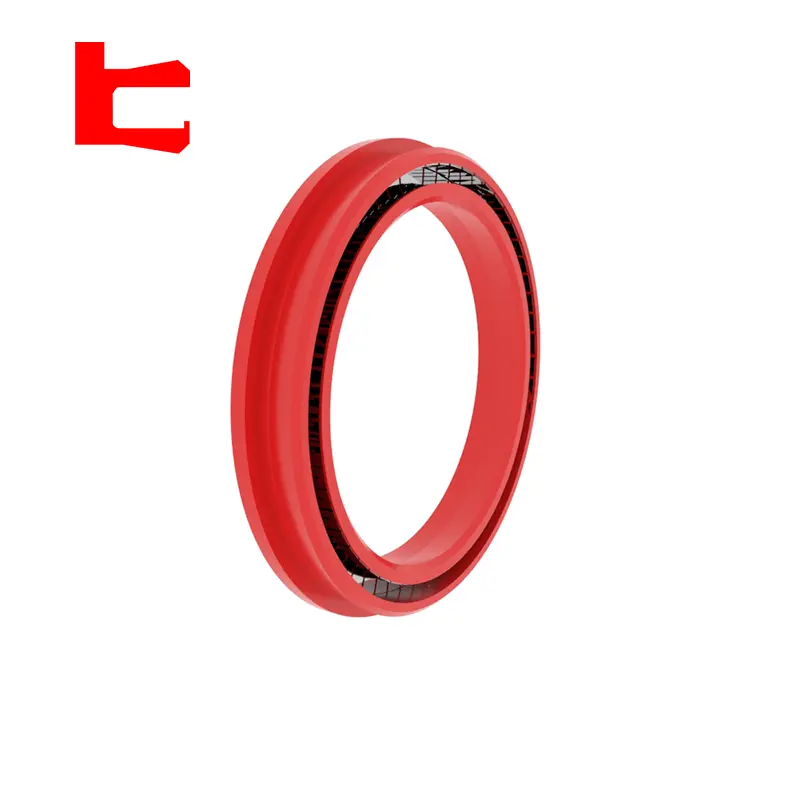

RCR117, RCR121 -pyörivä PTFE -tiiviste, manderjousella, yhden toiminnan, korkean lämpötilan korroosionkestävyyden kanssa, sopivat suhteellisen suureen nopeuteen ja korkeaan paineeseen.
RCR118 End PTFE -kierron tiiviste, manner -jousella, yksittäinen toimiva, korkean lämpötilan korroosionkestävyys, jota käytetään enimmäkseen kemianteollisuudessa.
RCR119 Pyörivä luuranko yksi huulitiiviste, yksitoimi, aksiaalinen avoin uran asennus, laajalti käytetty, ja sitä käytetään enimmäkseen laakereiden suojaavana elementtinä.
RCR201, RCR202 Pyörivä luuranko Kaksinkertainen huulitiiviste, yksitoimi, pölynpitävä apu huulilla, aksiaalinen avoin uran asennus, jota käytetään laajasti, jota käytetään enimmäkseen laakereiden suojaelementtinä.

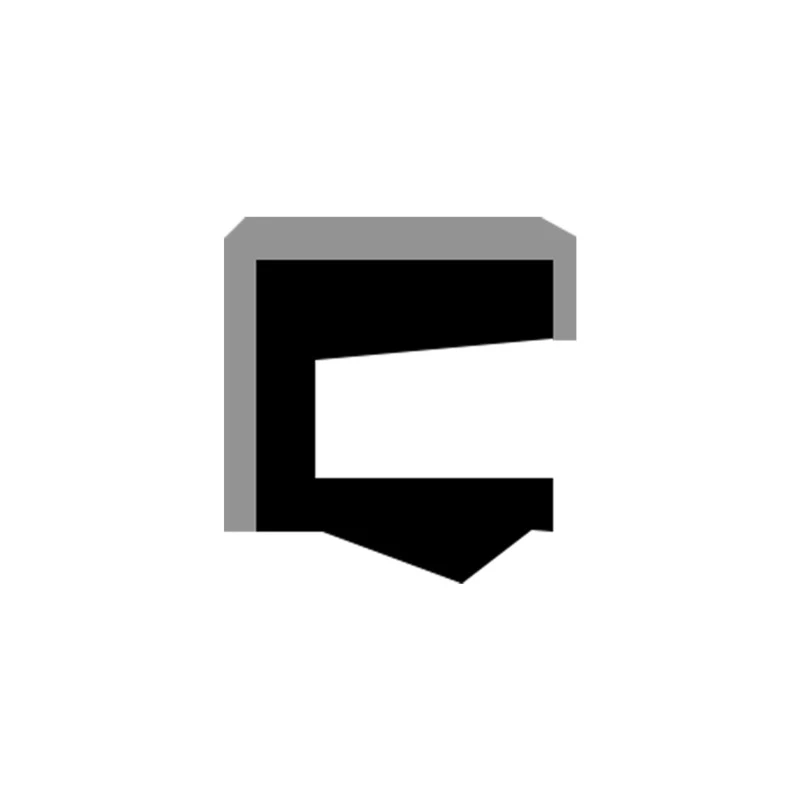

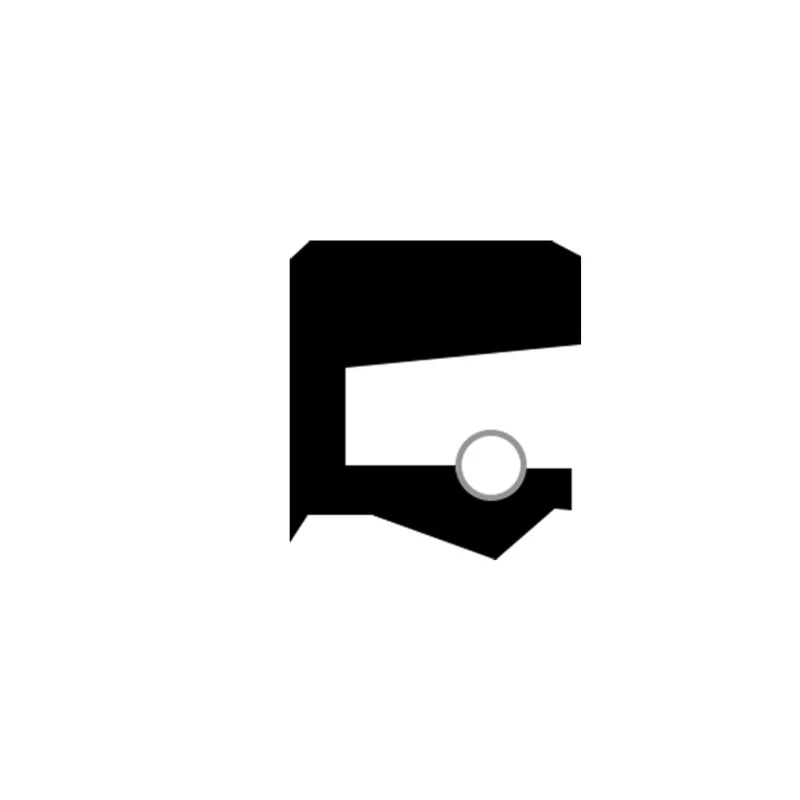

RCR203, RCR204 Pyörivä luurankovapaa yksi huulitiiviste, yksitoimi, aksiaalinen avoin uran kiinnitys kiinteä asennus, jota käytetään enimmäkseen raskaissa teollisuudessa, kuten metallurgia ja laivanrakennus.
RCR205-katkaisu kiertävä luurankovapaa yksi huulitiiviste, yksitoiminen, aksiaalinen avoin uran kiinnitys kiinteä asennus, jota käytetään enimmäkseen raskailla teollisuudenaloilla, kuten metallurgia ja laivanrakennus.
RCR206, RCR207-katkaisu kiertävä kehyksetön yksi huulitiiviste, yksitoimi, aksiaalinen avoin uran kiinnitys kiinteä asennus, jota käytetään enimmäkseen raskailla teollisuudenaloilla, kuten metallurgia ja laivanrakennus. Hidanopeuksiseen tiivistymiseen sopiva tiivistysväliaine on litiumpohjainen rasva.
Tuoteominaisuudet ja sovellukset:
Pääsovellukset

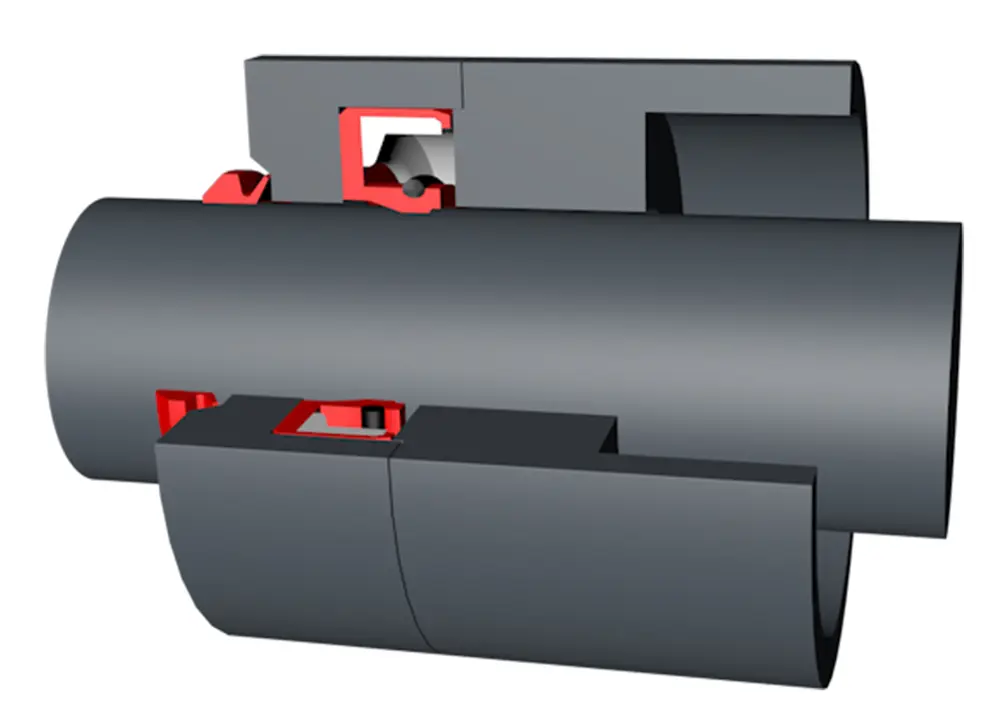

Kiertotiivisteiden kääntäminen sopii pyörivään akselin pään tiivistymiseen, pyörivään tiivistymiseen, kaivinkoneet, tarttujiin, kiertoyhteisiin, kiertojakeluihin ja tämän tyyppisiä tiivisteitä käytetään usein öljy- ja kemianteollisuudessa
Edut
Kiertotiivisteiden kääntämisellä on laaja valikoima mukautuvia väliaineita ja lämpötila-alueita, hyvä tiivistysvaikutus, korkea paineenkestävyys, pieni poikkileikkauskoko, hydraulinen öljynkestävyys, pieni kitka ja ei sauvan liukumisilmiö.
RCR101
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
|
Pintapinta |
R tmax (μm) |
RA (μm) |
|
Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Urapohja Uran puoli |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP -profiilin tuen pituussuhde |
50%-95% |
|
|
Suvaitsevaisuus |
|
|
Φd |
F8 |
|
Φd |
H8 |
Tilausesimerkki
Malli: RCR101
Uran koko: 100x115x8
Materiaali: nbr/pom
Tiivistetyyppi: RCR101, RCR102
Pääsovellus: Soveltuu akselin pään tiivistymiseen
Edut: Soveltuu laajalle väliaineelle, laajalle lämpötila -alueelle ja hyvälle tiivistysvaikutukselle
Materiaali: polyuretaani, kumi/polyoksimetyleeni
|

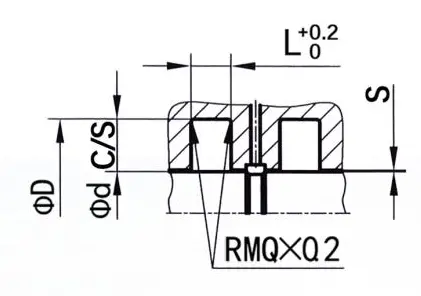

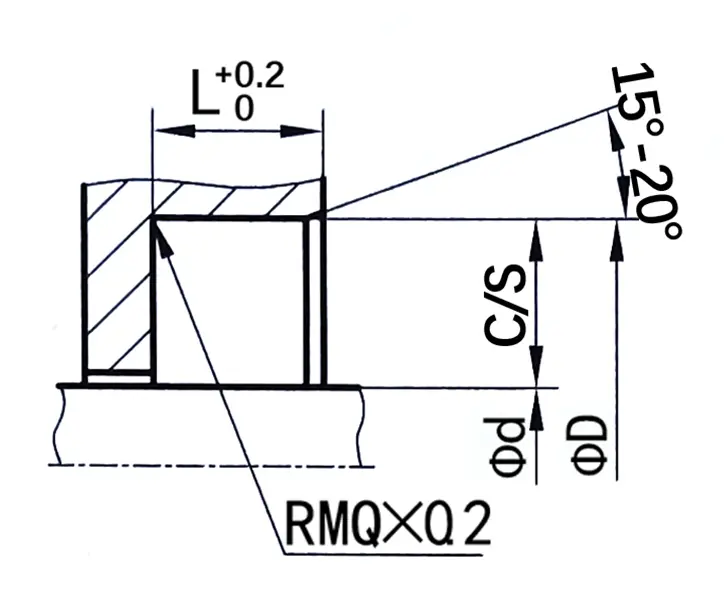

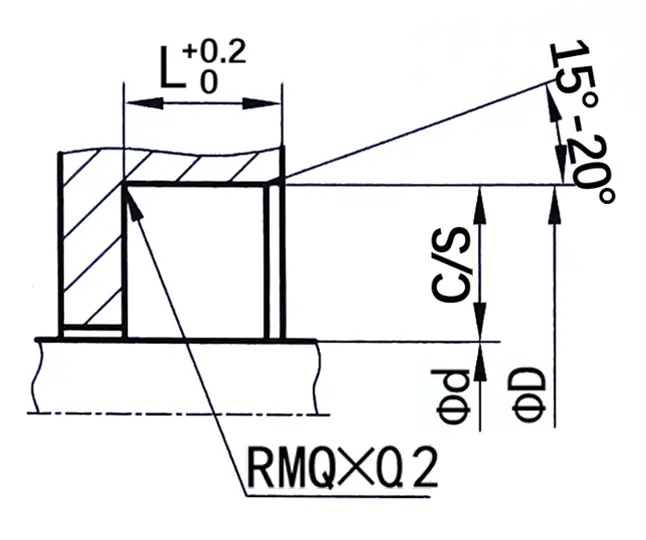

Seal Groove -esimerkit |
Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset kiertotiivisteet koon alueella voidaan tuottaa) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59,9 |
Φd+12 |
7 |
6 |
|||
|
60-139,9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299,9 |
Φd+20 |
10 |
10 |
|||
|
300-499,9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||
RCR115
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
|
Pintapinta |
R tmax (μm) |
RA (μm) |
|
Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Urapohja Uran puoli |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP -profiilin tuen pituussuhde |
50%-95% |
|
|
Suvaitsevaisuus |
|
|
Φd |
F8 |
|
Φd |
H8 |
Tilausesimerkki
Malli: RCR115
Uran koko: 100x111x4.2
Materiaali: ptfe4+nbr
Tiivistetyyppi: RCR115
Pääsovellus: Soveltuu pyöriville akselitiivisteille, kaivinkoneille, tarttujille, kääntöliitoksille.
Edut: Se voi vastustaa korkeaa painetta, sillä on pieni poikkileikkauskoko, se on resistentti hydrauliöljylle, sillä on pieni kitka eikä sauvan liukumisilmiö.
Materiaali: Tetrafluoroetyleeni + nitriilikumit tai fluororubber
|

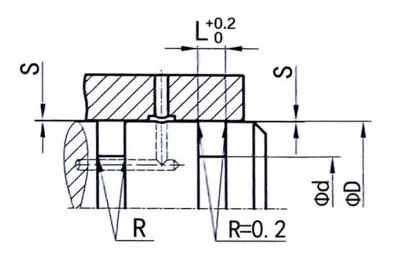

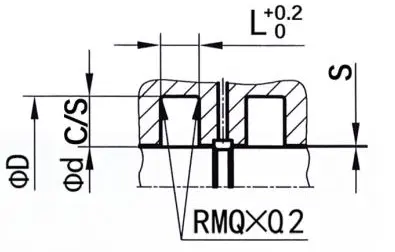

Seal Groove -esimerkit |
Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset kiertotiivisteet koon alueella voidaan tuottaa) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Suurin suulakepuristuskuilu s |
||
|
100 bar |
200Bar |
||||||||
|
6-18.9 |
Φd+4,9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37,9 |
Φd+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199,9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255,9 |
Φd+15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649,9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
|
Pintapinta |
R tmax (μm) |
RA (μm) |
|
Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Urapohja Uran puoli |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP -profiilin tuen pituussuhde |
50%-95% |
|
|
Suvaitsevaisuus |
|
|
Φd |
F8 |
|
Φd |
H8 |
Tilausesimerkki
Malli: RCR116
Uran koko: 100x89x4.2
Materiaali: ptfe4+nbr
Tiivistetyyppi: RCR116
Pääsovellus: Soveltuu pyöriville akselin päätytiivisteille, kaivinkoneille, tarttujille, kiertoliitoksille, kiertojakelijoille.
Edut: Se sopii laajalle väliaineille ja lämpötilalle, sillä on hyvä tiivistysvaikutus, pieni poikkileikkauskoko, voimakas vastus hydrauliöljylle, matala kitka ja ei sauvan liukumisilmiö.
Materiaali: Tetrafluoroetyleeni + nitriilikumit tai fluororubber
|

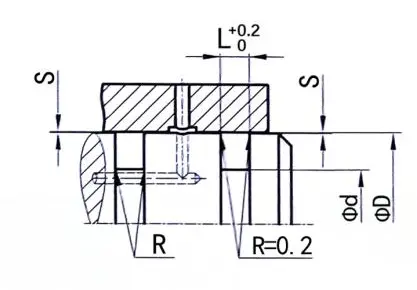

Seal Groove -esimerkit |
Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset kiertotiivisteet koon alueella voidaan tuottaa) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-rengas |
Suurin suulakepuristuskuilu s |
||
|
100 bar |
200Bar |
||||||||
|
8-39,9 |
Φd-4,9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79,9 |
Φd-7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132,9 |
Φd-1,0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329,9 |
Φd-5.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669,9 |
Φd-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
Φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR117
Tilauskoko
Φd ...... ulomman halkaisijan
Φd1 ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
L1 ...... uran leveys
|
Pintapinta |
R tmax (μm) |
RA (μm) |
|
Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0,3 |
|
Urapohja Uran puoli |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP -profiilin tuen pituussuhde |
50%-95% |
|
|
Suvaitsevaisuus |
|
|
Φd |
F8 |
|
Φd |
H8 |
Tilausesimerkki
Malli: RCR117
Uran koko: 100x117.5x110.5x7.1x1.8
Materiaali: PTFE4+V
Tiivistetyyppi: RCR117
Pääsovellus: Soveltuu pyörivään akselin pään tiivistymiseen, tämän tyyppistä tiivistettä käytetään usein öljy- ja kemianteollisuudessa
Edut: Matala kitka, korroosionkestävyys, korkea lämpötilankestävyys, sopiva nopeaan nopeuteen
Materiaali: PTFE, ruostumattomasta teräksestä valmistettu jousi
|

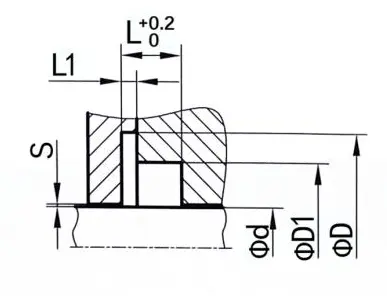

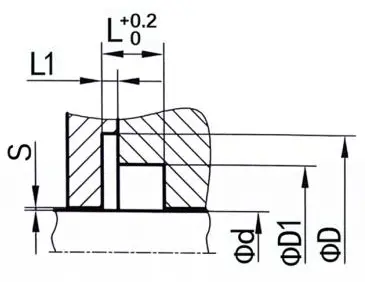

Seal Groove -esimerkit |
Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset kiertotiivisteet koon alueella voidaan tuottaa) |
|||||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
L1 |
Suurin suulakepuristuskuilu s |
|||
|
20BAR |
100 bar |
200Bar |
||||||||
|
5-19,9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39,9 |
Φd+12,5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399,9 |
Φd+17,5 |
Φd+10,5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
