Ruichen -tiivisteiden käynnistämien pölytiivisteiden kääntämistiivisteiden RCA -sarjassa on monipuolistettu malleja ja kohdennettuja toimintoja, jotka kattavat teollisuuskentän ydintarpeet pölyn ehkäisemiseksi, paineenkestävyyden ja ympäristön sopeutumiskelpoisuuteen.
Teknisen suunnittelun kannalta pölytiivisteiden kääntötiivisteiden sarjan tuotteet keskittyvät joustavuuteen. Siellä on yleisiä tiivisteitä (kuten RCA101/104/105), jotka on asennettu suulakepuristetuilla halkaisijoilla, jotka ovat yhteensopivia ISO 6195-A-vakiourujen kanssa ja sopivat pienikokoisiin avaruusskenaarioihin; Siellä on myös malleja, joissa on integroituja ekstruusion luurankoja (kuten RCA103/106), jotka parantavat rakenteellista stabiilisuutta dynaamisilla kuormilla aksiaalisen avoimen uran suunnittelun kautta (ISO 6195-B). Erityisiä työolosuhteita varten RCA107 tukee 30 ° kaltevan uran asennusta ja on yhteensopiva keisarillisten ja metristen laitteiden kanssa, kun taas RCA108 yksinkertaistaa vanhojen sylinterien ylläpitoprosessia laipan kiinnityssuunnitelman avulla vähentäen merkittävästi muutoksen kustannuksia.
Suorituskykyoptimoinnin tiivistymisen kannalta parannamme luotettavuutta innovatiivisten rakenteiden kautta: RCA101: n öljyn palautumisuran suunnittelu edistää öljyn palautusjäähdytystä ja vähentää epäpuhtauksien kertymistä; Kaksinkertainen huuli- tai apulaitirakenne (RCA109/111/112 jne.) Yhdistetään tetrafluorietyleeni-yhdistettyyn tiivisteeseen kaksoispölyn ja öljyesteen saavuttamiseksi; ja PTFE: n (polytetrafluorietyleenimateriaalin) ja O-renkaan (RCA115 ~ 119) komposiittisuunnitelma tasapainottaa edelleen paineen jakautumista, on resistentti korkeille lämpötiloille 250 ° C ja on resistentti kemialliselle korroosiolle, joka sopii puhtaisiin ympäristöihin, kuten puolikonduktoriin, ruokaan ja lääkkeisiin. Äärimmäisissä työolosuhteissa RCA213: ta käytetään yhdessä DA-sarjan kanssa, jossa käytetään korkean suuruuden materiaaleja tarttuvien epäpuhtauksien, kuten mudan ja tervan, vastustamiseksi ja sisäisen sinetin suojaamiseksi eroosiolta.

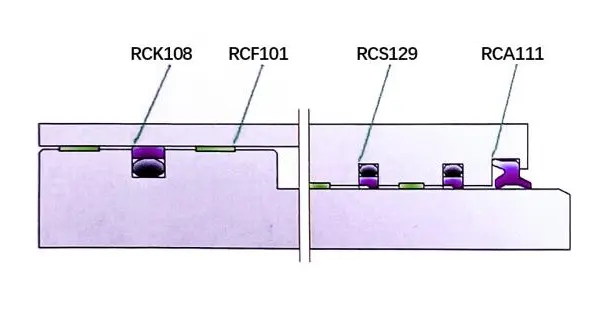

Sovelluksen suhteen RCA -sarja on mukautettu laajasti tekniikan koneisiin, kaivoslaitteisiin, hydraulisiin ja pneumaattisiin järjestelmiin ja tarkkuusteollisuusaloille. Esimerkiksi RCA111/211 kestää 1,6MPa korkeapainetta, mikä tarjoaa kaksoissuojan hydraulisille sylintereille; RCA115 ~ 119: stä on tullut ensimmäinen valinta tarkkuuslaitteiden pölyn ehkäisemiseksi sen hiipivien ja alhaisten kitkaominaisuuksien vuoksi; RCA108 tarjoaa nopean ratkaisun vanhojen laitteiden ylläpitämiseen ilman tarvetta muokata uraa. Materiaalien kannalta vaadimme, että se antaa yhtä tärkeä merkitys ympäristönsuojelulle ja suorituskykylle. PTFE-muokkaustekniikka ottaa huomioon sekä itsevoituksen että kulumisvastuksen. O-rengaselastomeerit (kuten NBR) varmistavat tiivistysavaisuuden. Jotkut mallit (kuten RCA119) käyttävät silikonivapaa kaavaa vastaamaan puhtaiden työpajojen tiukkoja vaatimuksia. Ruichen Seals on aina pyrkinyt "tarkkaan sopeutumiseen ja pitkäaikaiseen suojaukseen" monien vuosien ajan. RCA-sarjan kautta se auttaa asiakkaita selviytymään haasteista, kuten pölyn tunkeutumisesta, öljyvuotosta ja korkean lämpötilan korroosiosta, mikä tarjoaa luotettavia takeita laitteiden tehokkaalle toiminnalle.
Tuoteominaisuudet ja sovellukset:
Pääsovellus: Vakio pöly- ja öljysylinterille
Edut: Pölyn tiivisteen kääntämistiivisteitä on helppo asentaa, ja siinä on erinomaiset pehmeät ja pölynkestävät vaikutukset. Ne eivät liiku vastakkaiseen suuntaan ontelossa, eikä tiivisrenkaan ja pölynpitävän renkaan välillä ole paineen aukkoa.
Materiaali: polyuretaani, kumi
Erityiset sovellusalueet:
Yleinen pölynpitävä (RCA101 ~ 105/113/114): Käytetään laajasti tekniikan koneissa ja automaatiolaitteissa pölyn tunkeutumisen kestämiseksi.
Raskas- ja huolto-skenaariot (RCA103/106/108): Luurankotuki ja laipan kiinnityssuunnittelu sopivat korkean kuormituksen skenaarioihin, kuten kaivoskoneet ja vanhan sylinterin muunnokset.
Tarkkuus ja ankaraa ympäristöä (RCA115 ~ 119): Puolijohde, elintarvike ja lääketiede ja muut teollisuudenalat täyttävät vaatimukset, jotka koskevat hiipivää, alhaisen kitkan ja korroosionkestävyyden.
Multi-standardiyhteensopivuus: RCA107 tukee brittiläisiä laitteita, ja RCA-sarja kattaa täysin ISO 6195 -ryhmän vakiourat valintaprosessin yksinkertaistamiseksi.

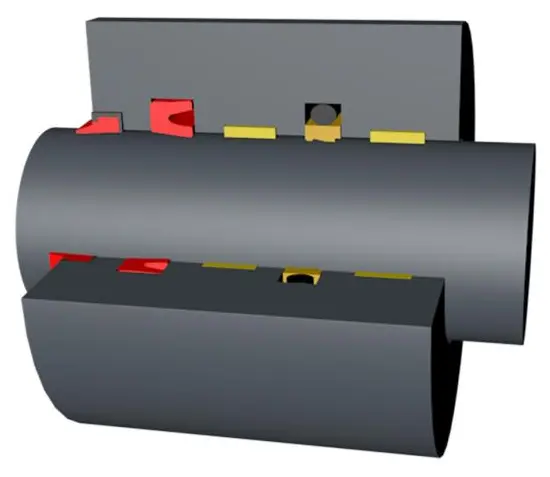

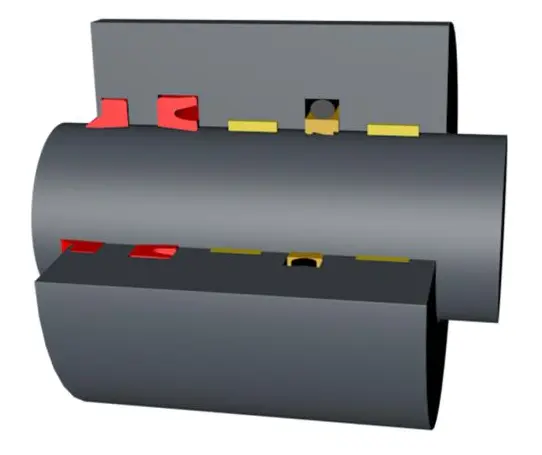

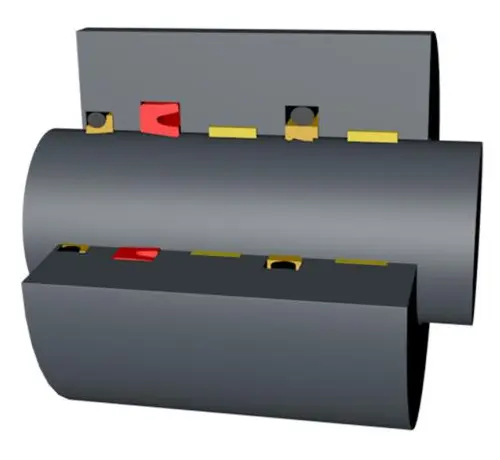

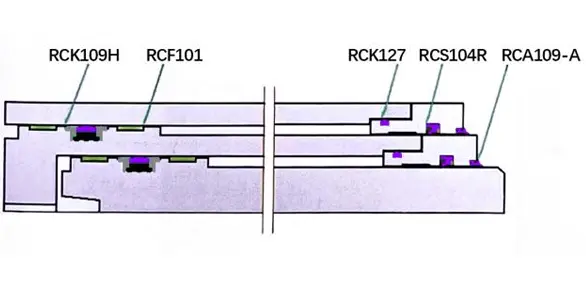

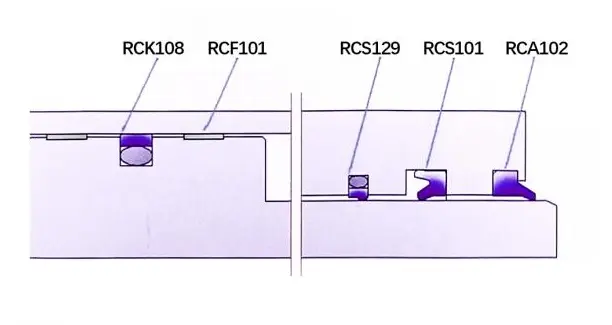

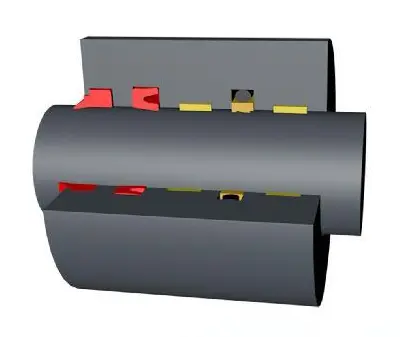

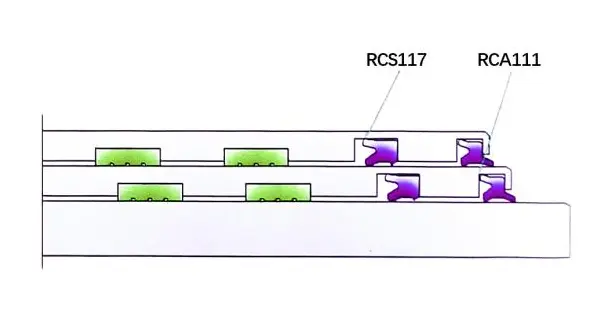

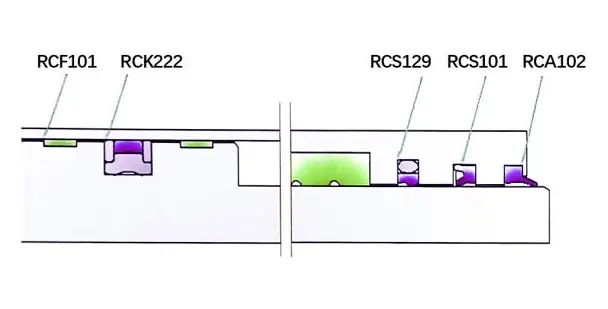

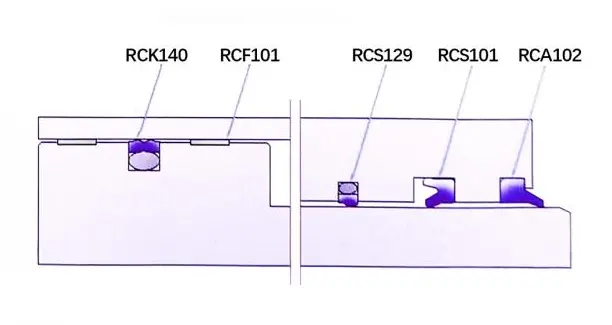

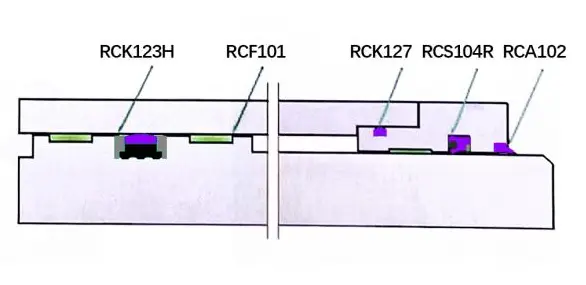

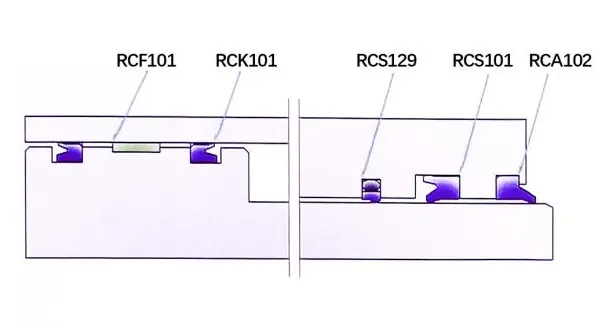

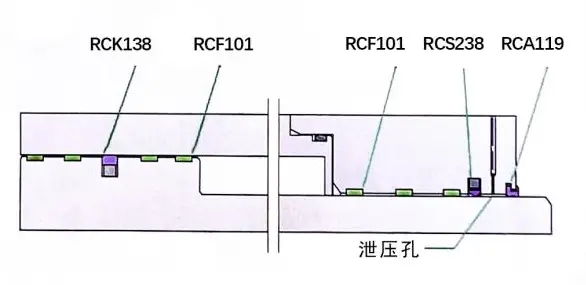

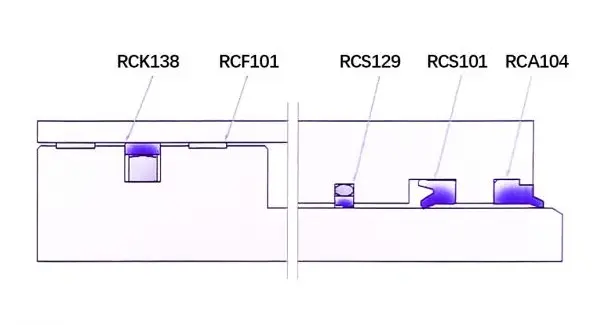

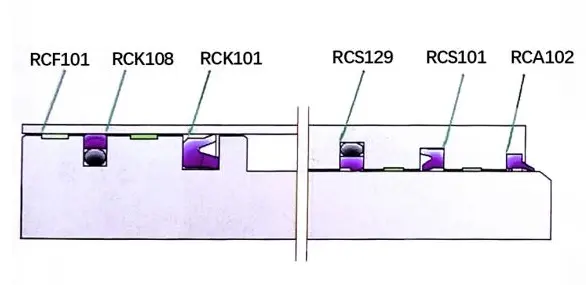

Tiivistyssovellus ja sylinterisuunnittelu
Raskas teollisuus: Teollisuusesimerkit: raskaat työstötyökalut (taontakoneet, hydrauliset puristimet, taivutuskoneet jne.), Metallurgia (valssausmyllyt, AGC -sylinterit jne.), Kaivostoiminta (hydrauliset tuet, kaivoslaitteet jne.), Raskaat rakennuskoneet (nosturit, kaivinkoneet jne.)
Suositeltu tiivistysmalli:
Raskas taontakone
Metallurgian AGC
Hydraulinen tukikylvyn sylinteri
Hydraulinen tukivartija
Nosturin nostosylinteri
Nosturin luffingisylinteri
Keskikokoinen teollisuus: Teollisuusesimerkit: Laitteet, maatalouden koneet, kevyen kuljetusvälineet, nostoalustat, työstötyökalut (taivutuskoneet, ruiskuvalukoneet, jauhamiskoneet jne.), Haarukit, Dut Dupp -autot
Suositeltu tiivistysmalli:
Taivutuskone
Kippiauton nostolaite
Maatalouskoneet
Nostoalusta
Kevyt teollisuus: Teollisuusesimerkit: Töuhityökalut, haarunat, ruiskuvalukoneet, maatalouskoneet, paalaimet
Suositeltu tiivistysmalli:
Pieni haarukka
Injektiovalintakone

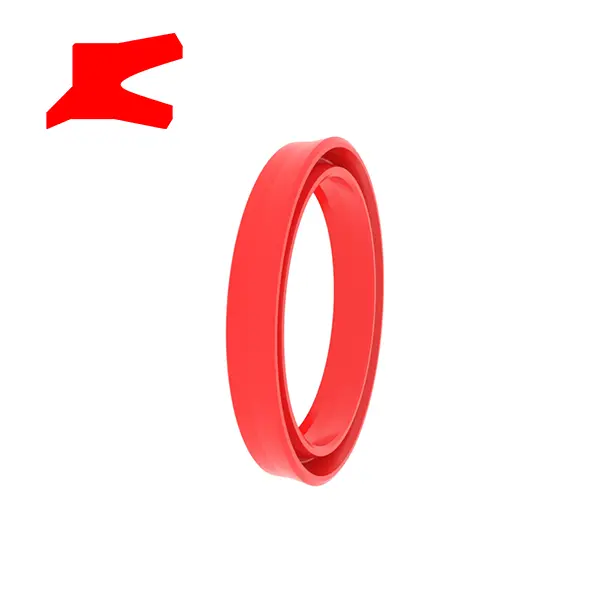

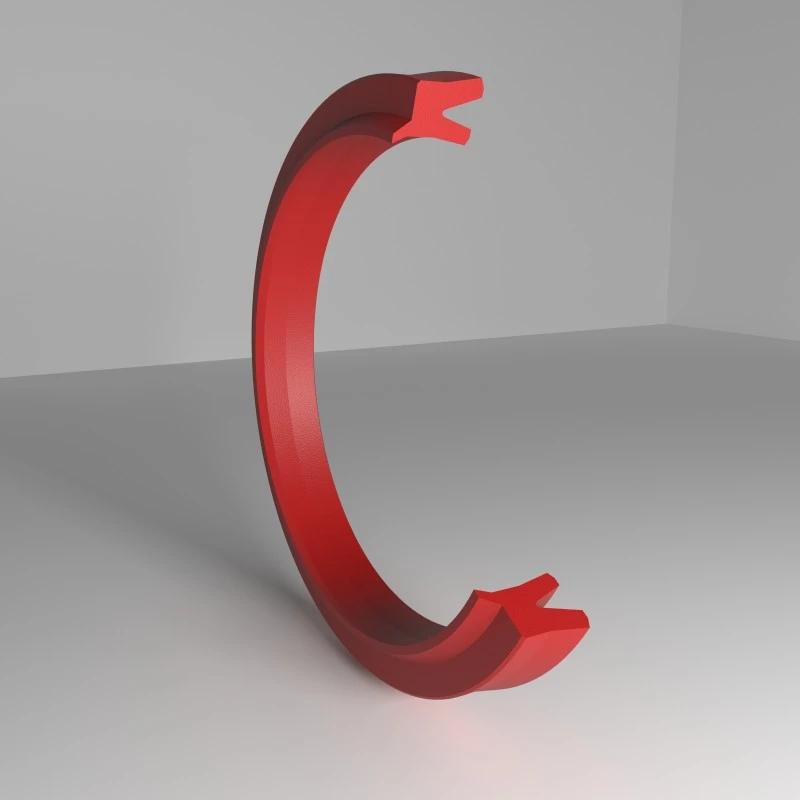

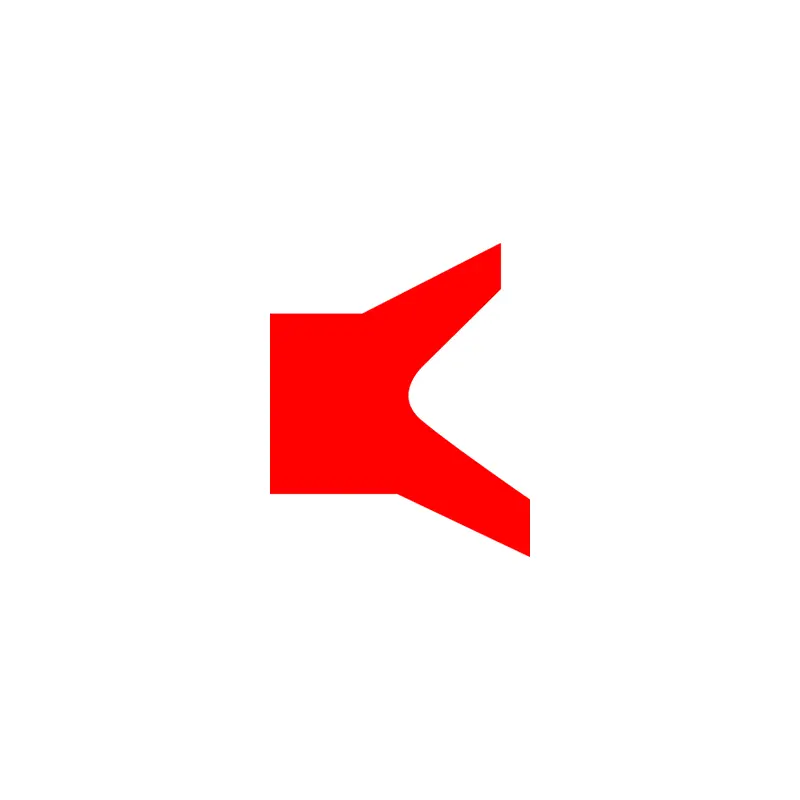

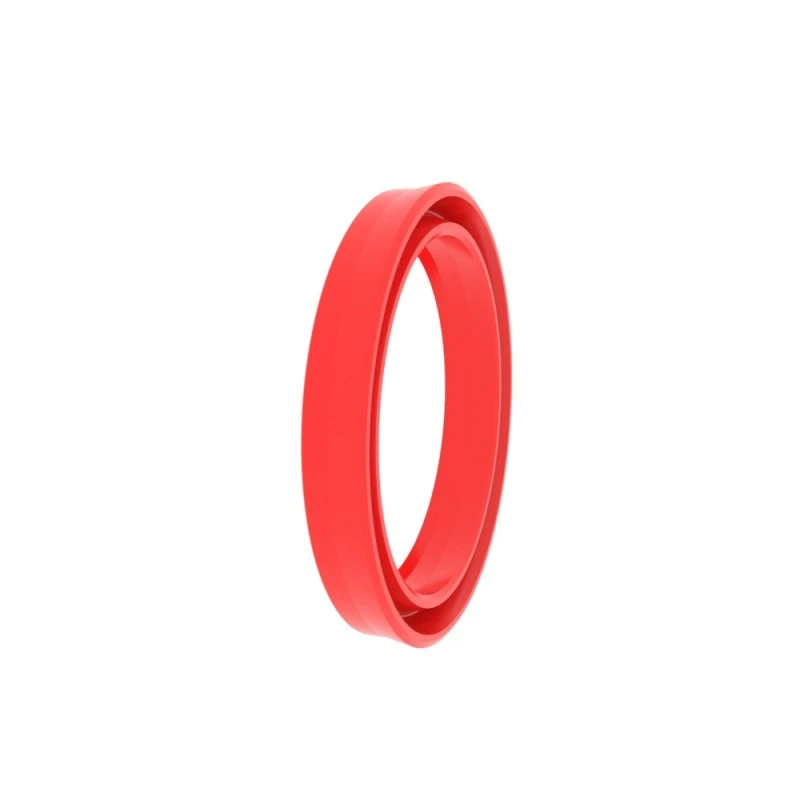

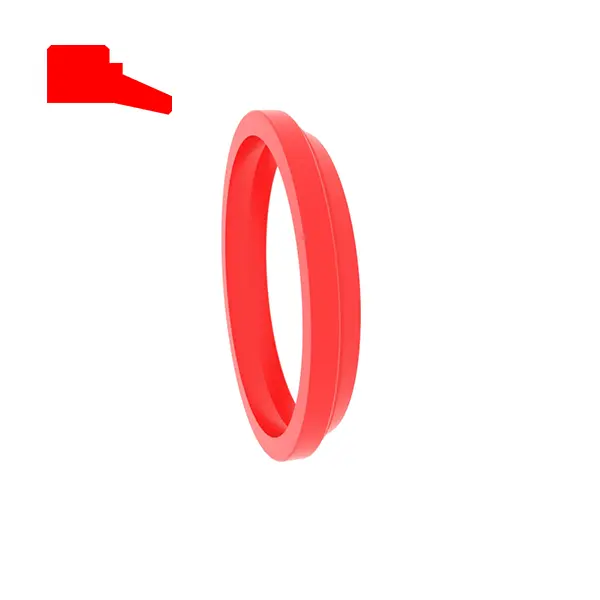

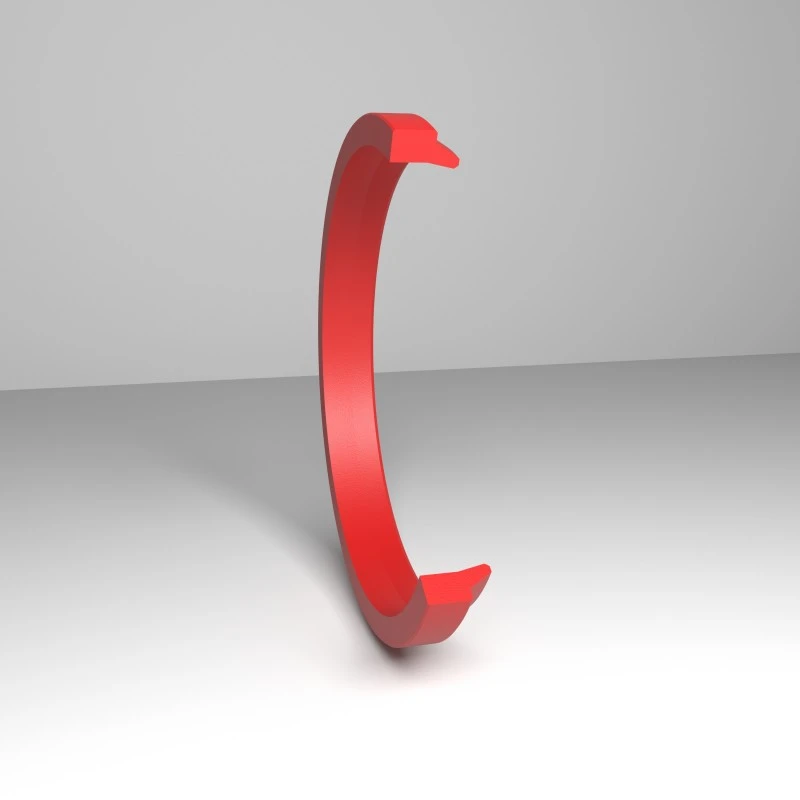

Pölytiiviste

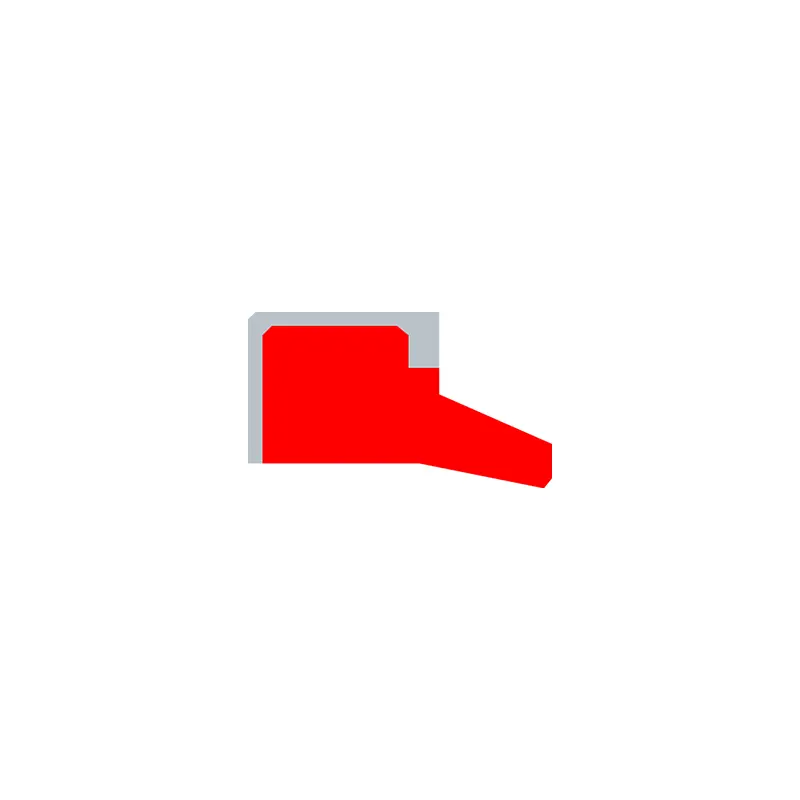

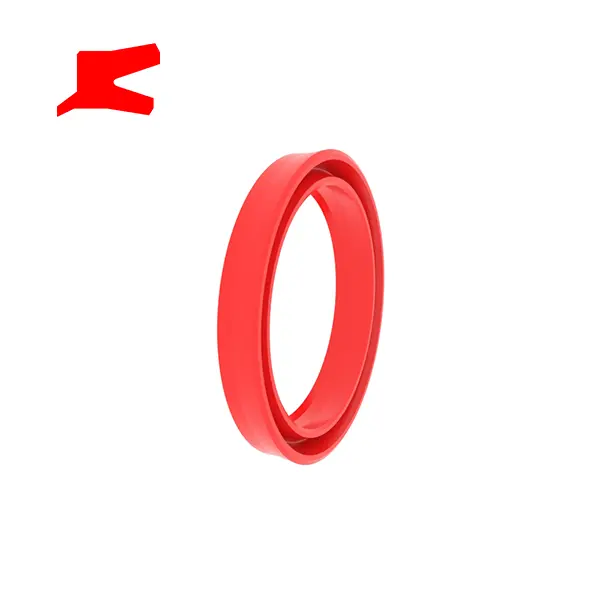

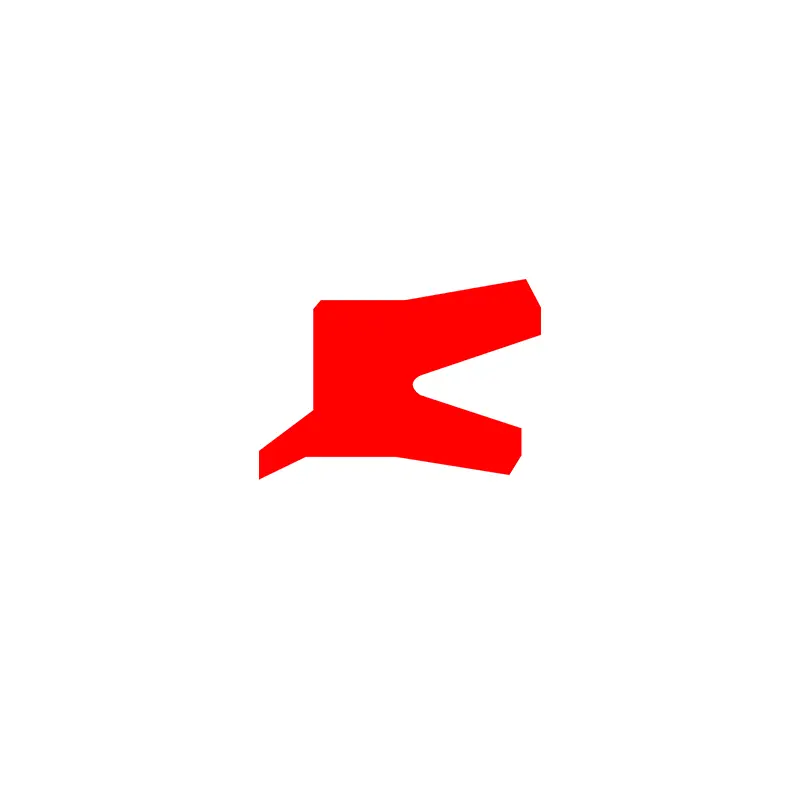

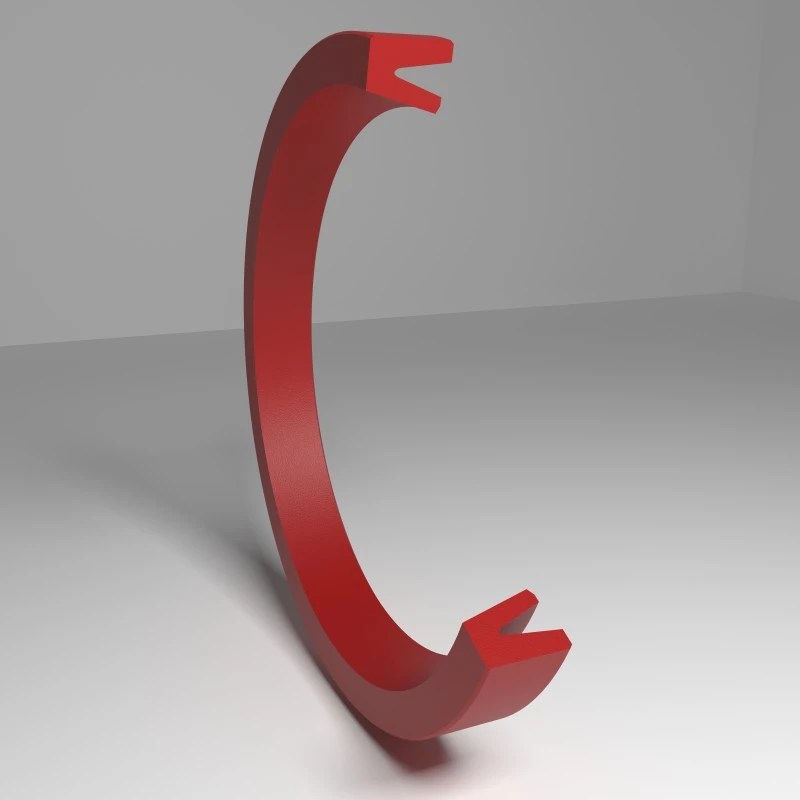

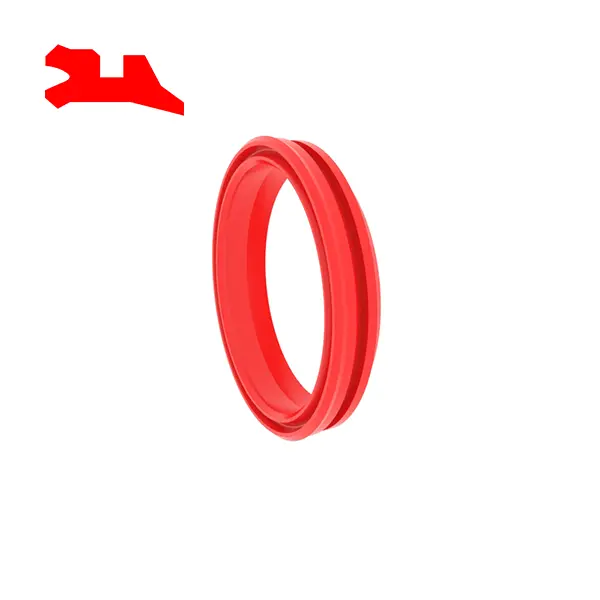

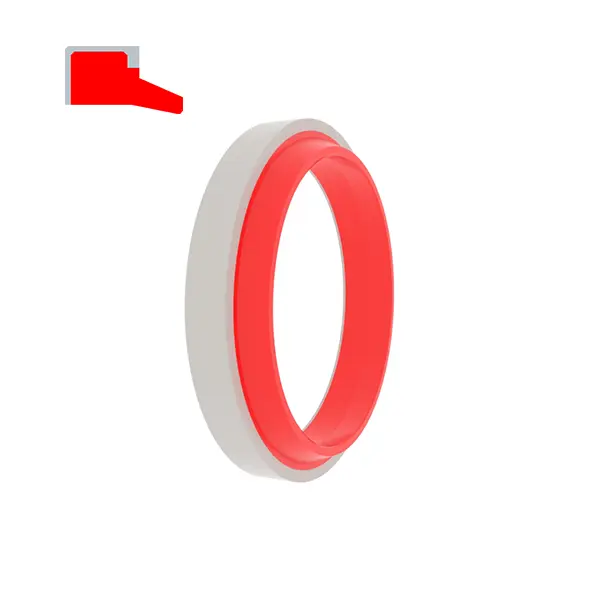

RCA101

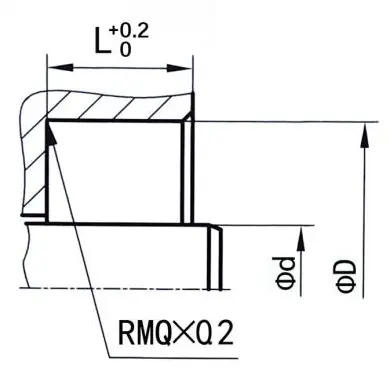

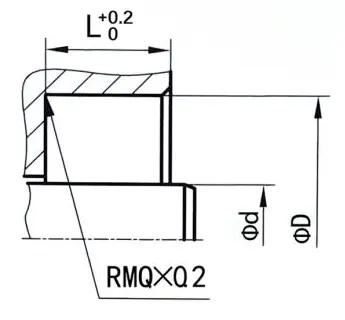

Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
H ...... pölytiivisteen kokonaiskorkeus
| Pintapinta | R tmax (μm) | RA (μm) |
| Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Urapohja Uran puoli | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP -profiilin tuen pituussuhde | 50%-95% |
|
| Suvaitsevaisuus | |
| Φd1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Tilausesimerkki
Malli: RCA101
Uran koko: 100x108x4/7
Materiaali: RC-PU-H

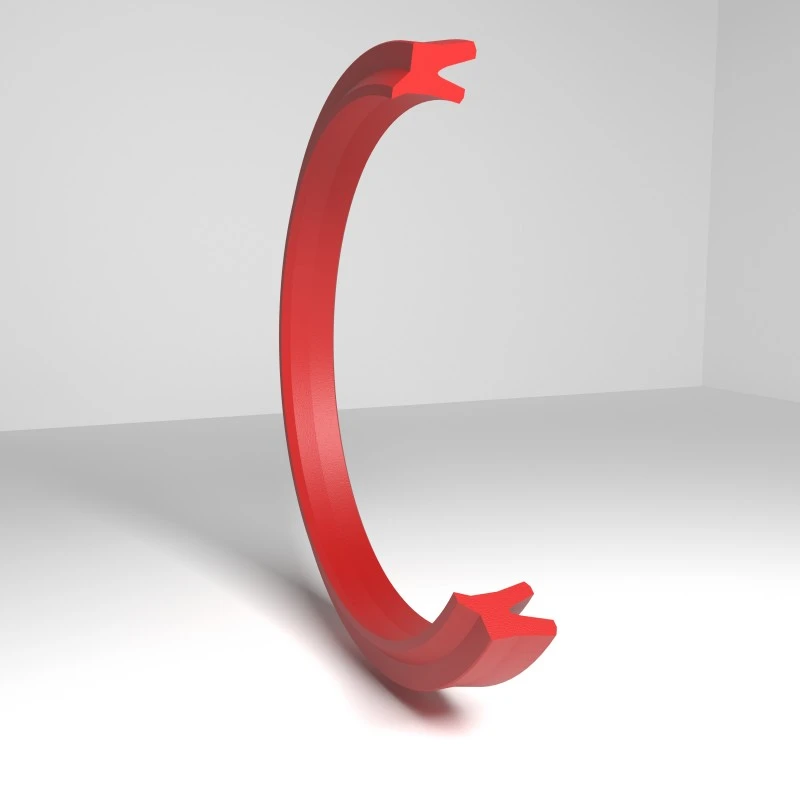

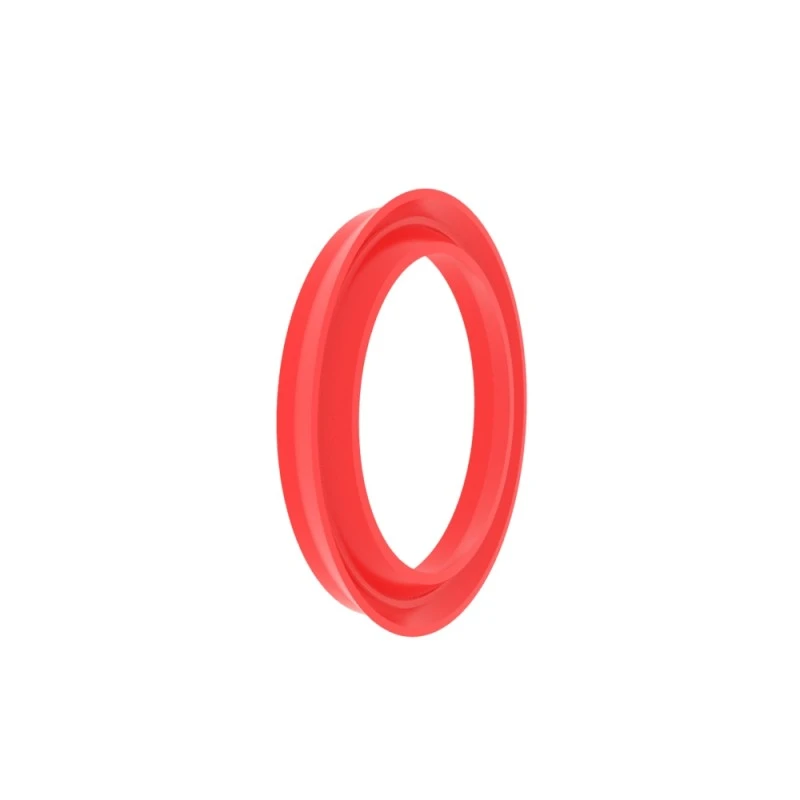

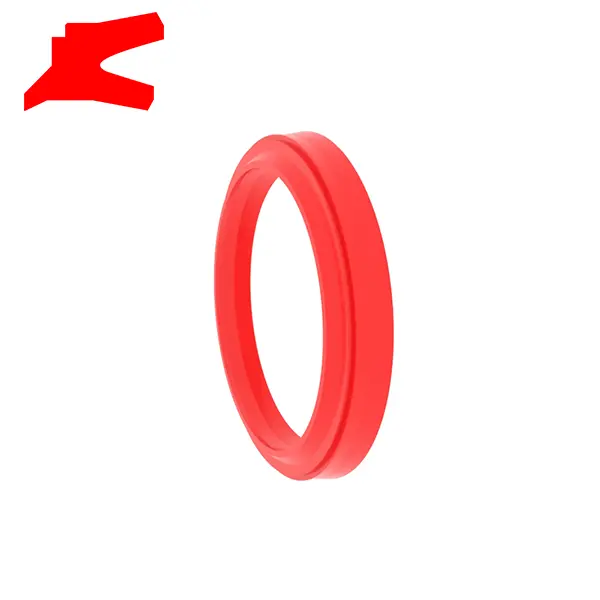

Tiivistetyyppi: RCA101, RCA104
Pääsovellus: Öljy sylinterien tavanomainen pölynsuojaus
Edut: Yksinkertainen asennus, erinomainen kierto- ja pölynpitävä vaikutus, ei käänteistä ovea ontelossa, paine-aukeaa tiivistysrenkaan ja pölyrenkaan välillä.
Materiaali: polyuretaani, kumi

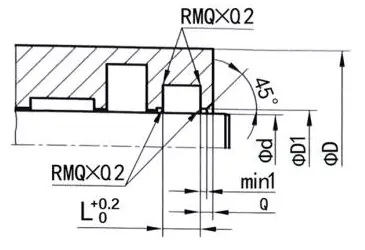

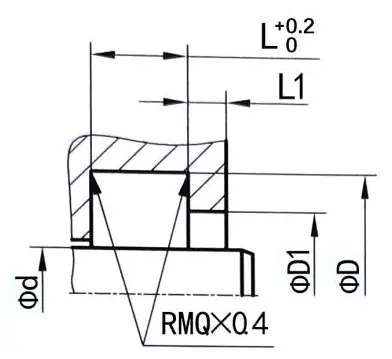

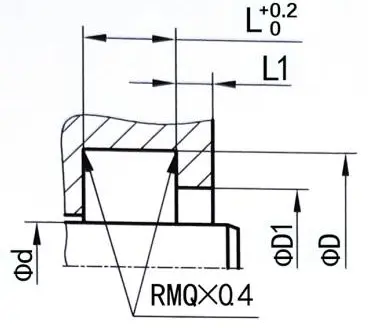

| Seal Groove -esimerkit | Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa) | |||||||
 |
RCA101
|
Φd | Φd | Fd1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

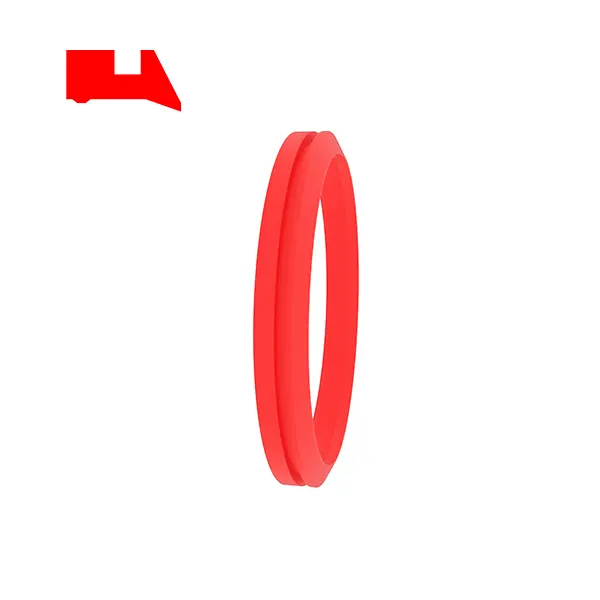

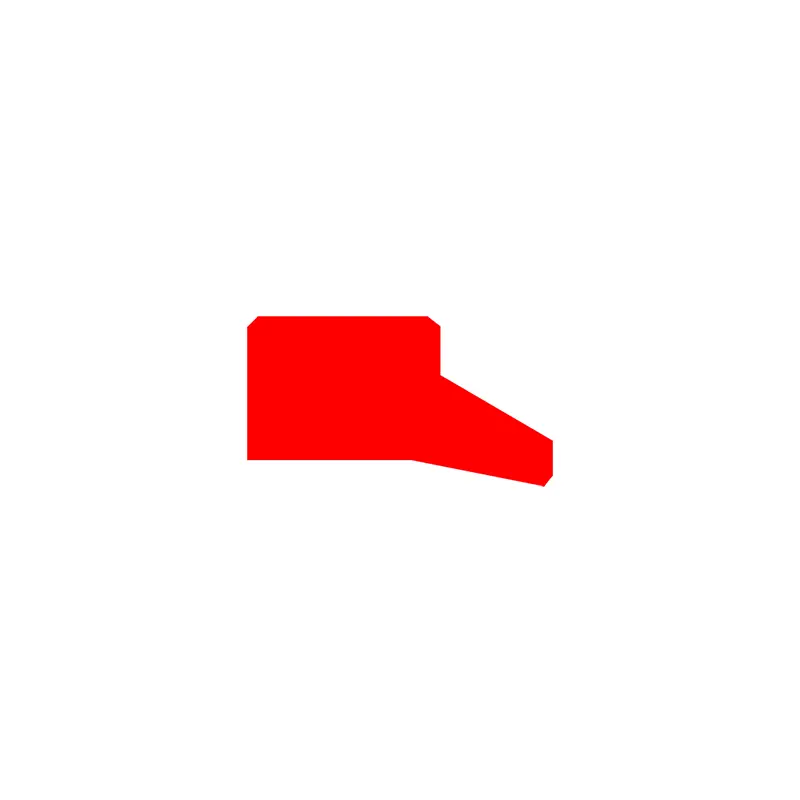

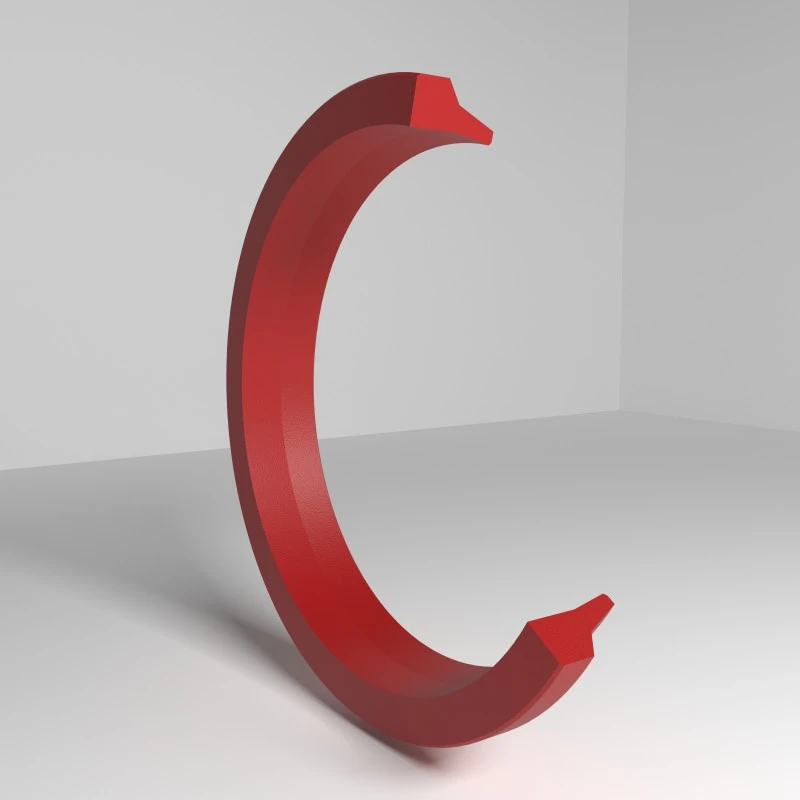

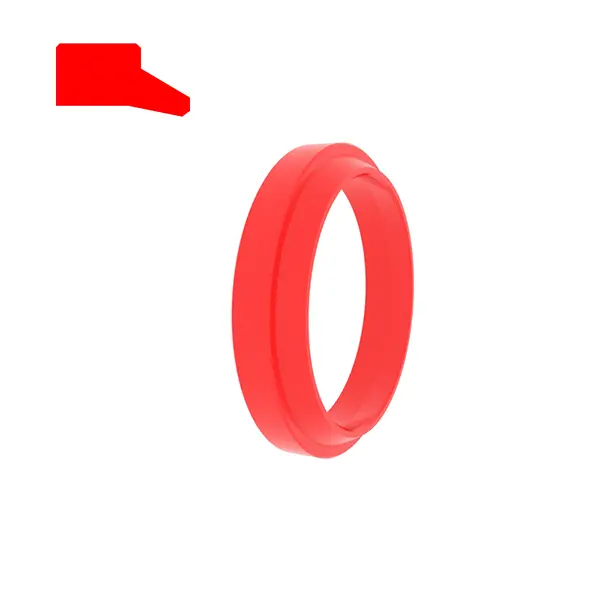

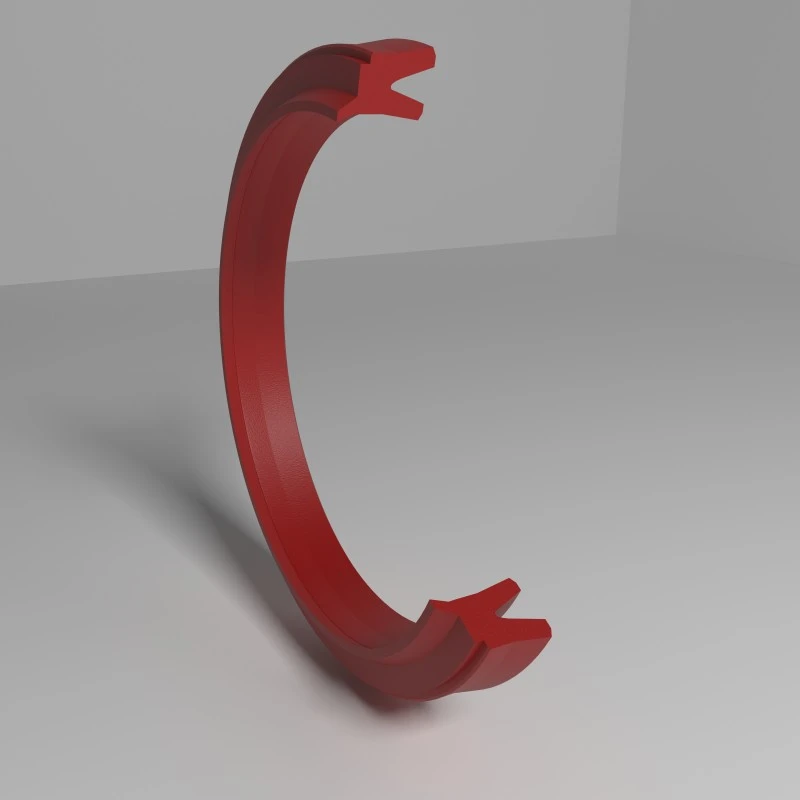

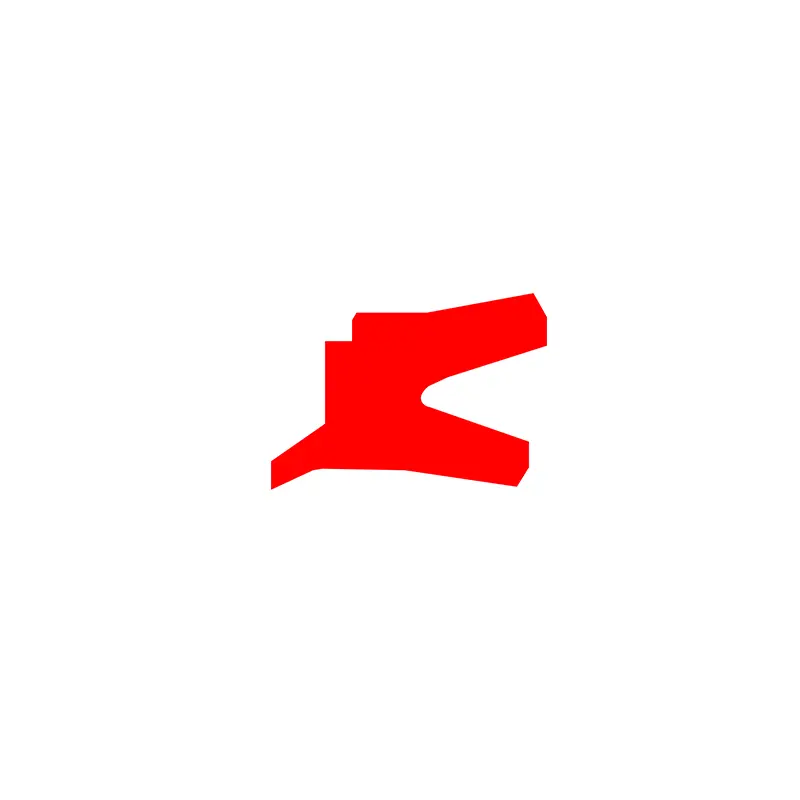

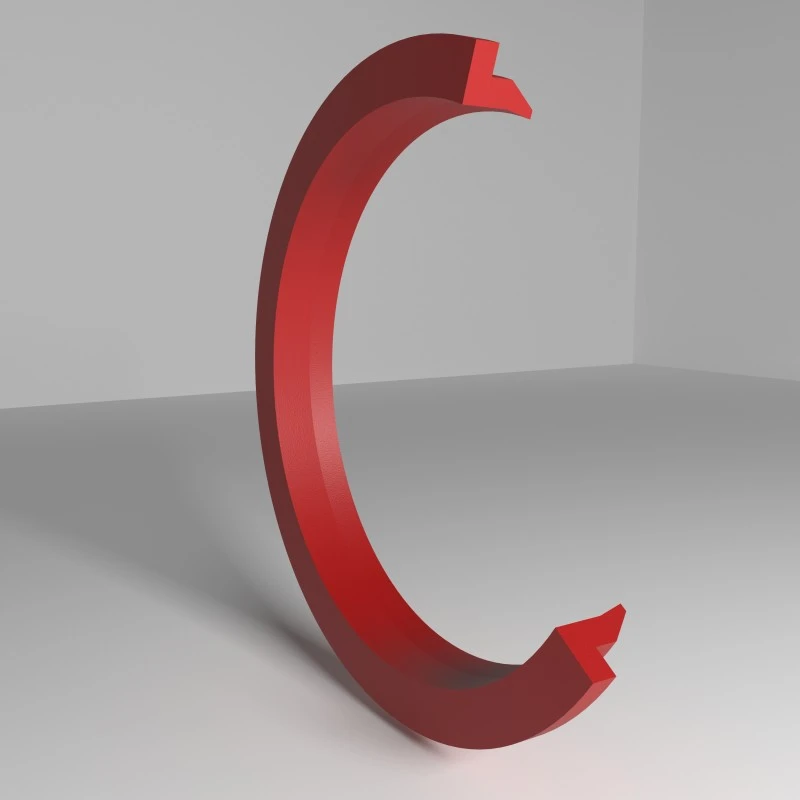

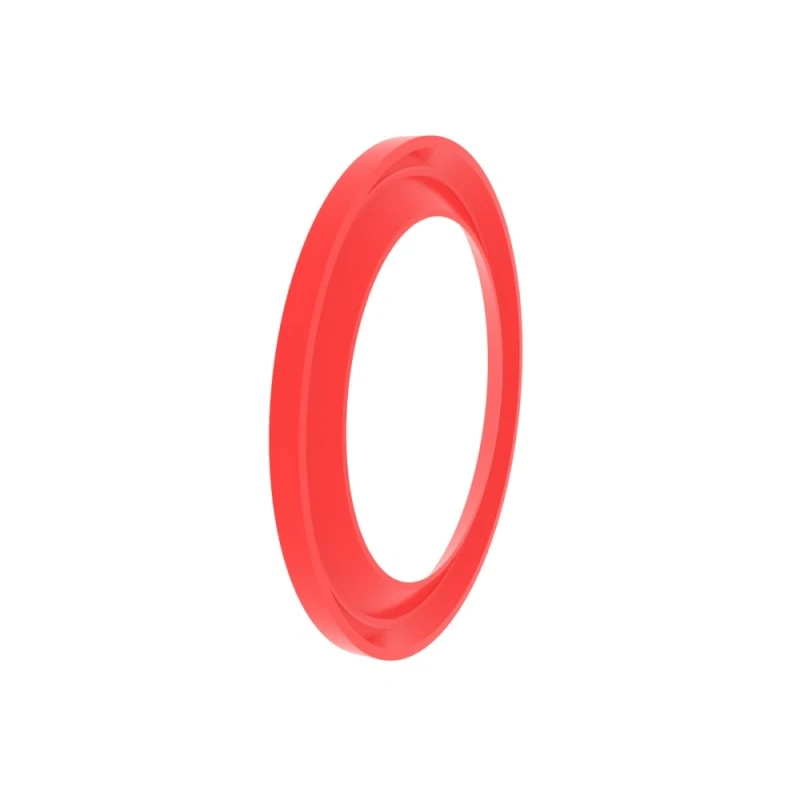

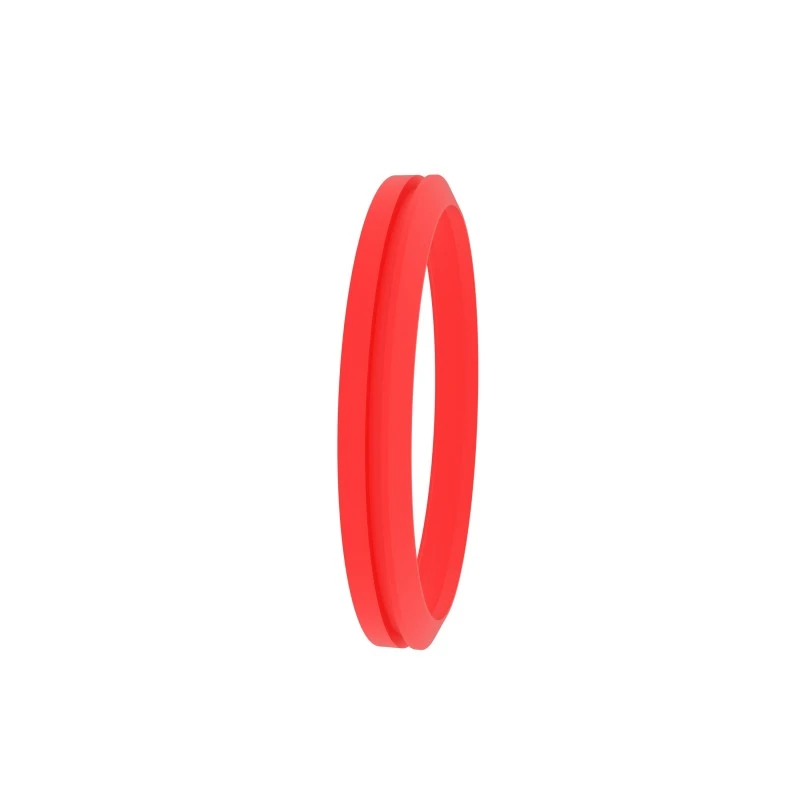

RCA102

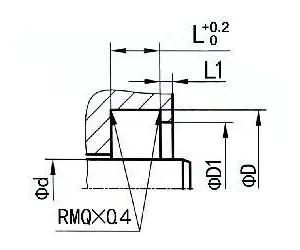

Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
H ...... pölytiivisteen kokonaiskorkeus
| Pintapinta | R tmax (μm) | RA (μm) |
| Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Urapohja Uran puoli | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP -profiilin tuen pituussuhde | 50%-95% |
|
| Suvaitsevaisuus | |
| Φd1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Tilausesimerkki
Malli: RCA102
Uran koko/pölyn kokonaistiiviskorkeus: 100x115x8,5
Materiaali: RC-PU-H

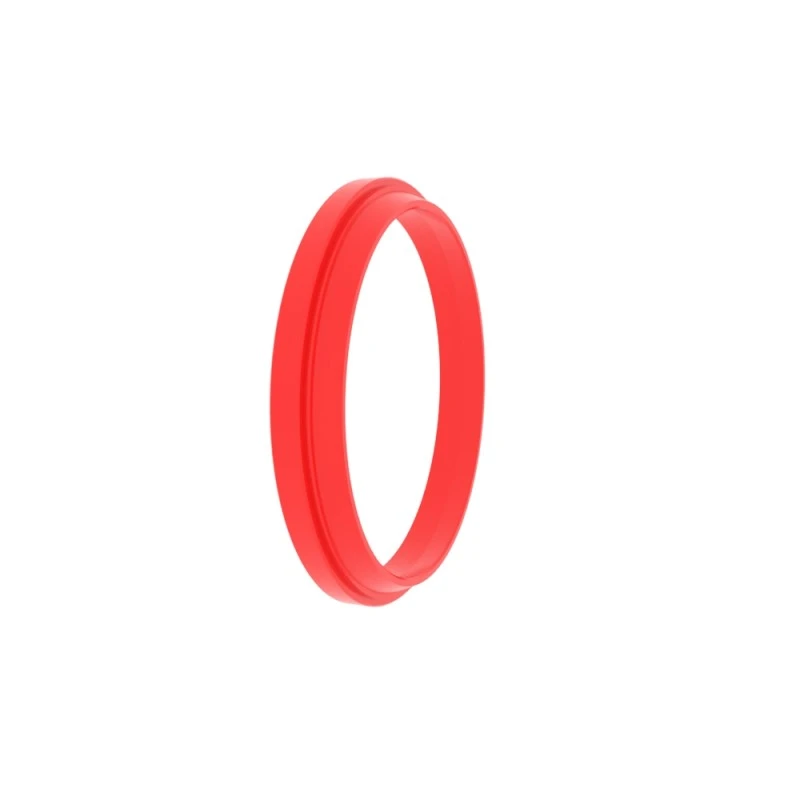

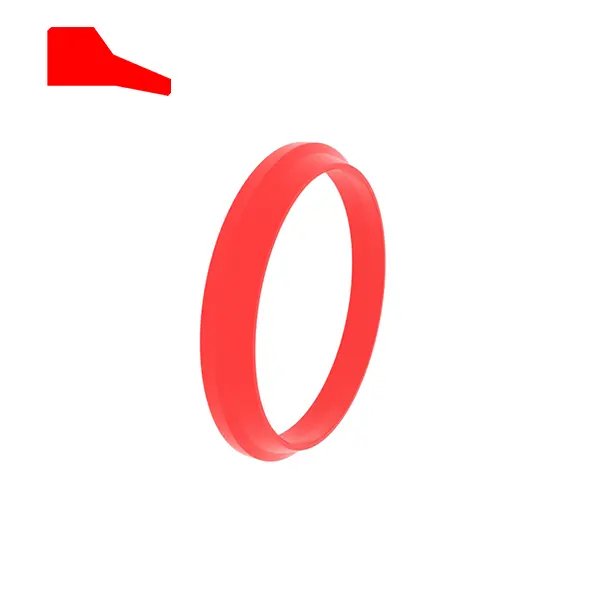

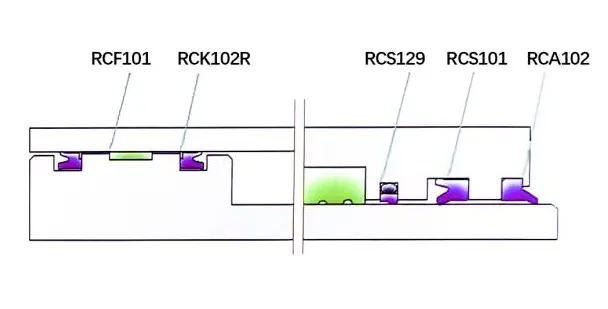

Tiivistetyyppi: RCA102, RCA105, RCA211
Pääsovellus: pääasiassa liukuvien yhdistelmätiivisteiden kanssa
Edut: Hyvä kitkan suorituskyky, RCA211 kaksisuuntainen sinetti
Materiaali: (erittäin korkea kovuus) polyuretaani, kumi

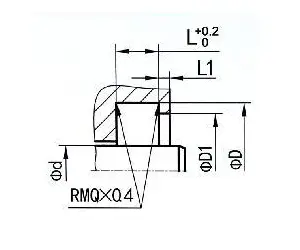

| Seal Groove -esimerkit | Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa) | |||||||
 |
RCA102
|
Φd | Φd | Fd1 | L | L1 | H | |
|

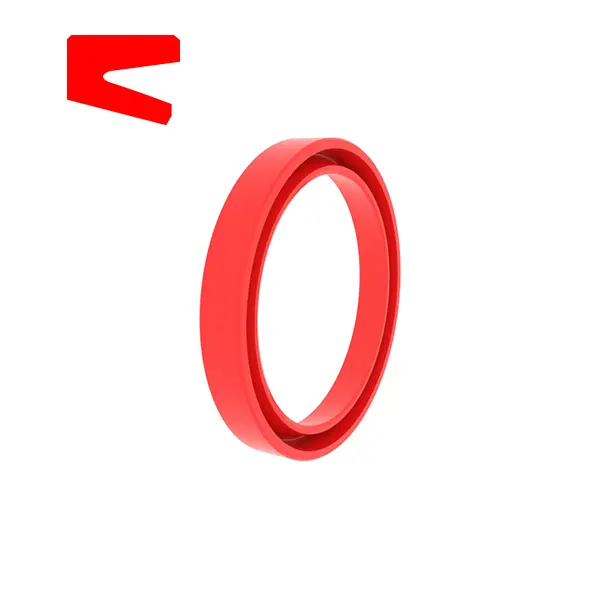

RCA105
|
6-49,9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99,9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7,5 | 8.5 | ≥2 | 11.5 | |||

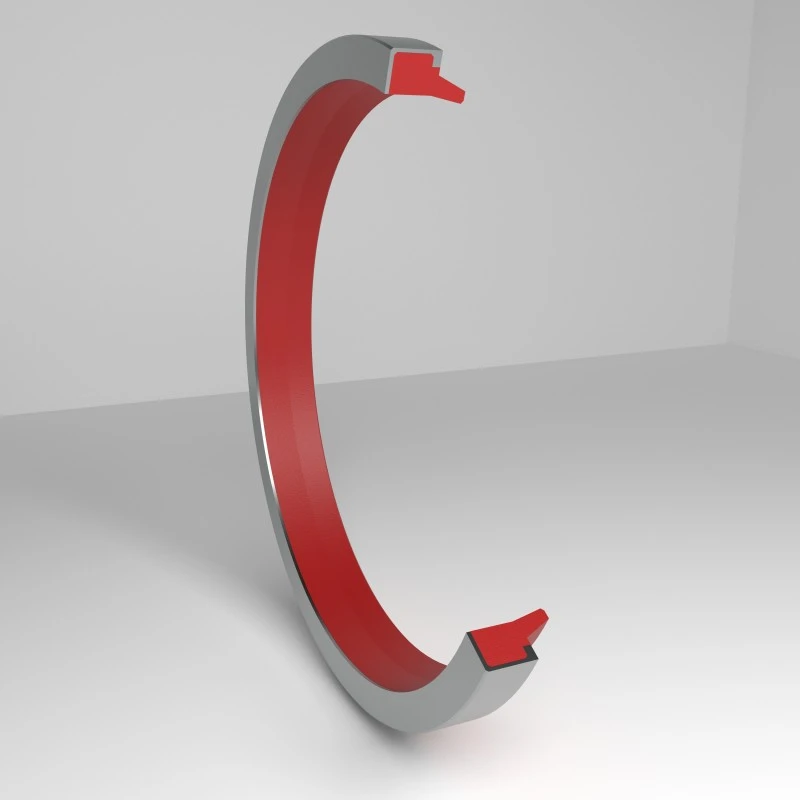

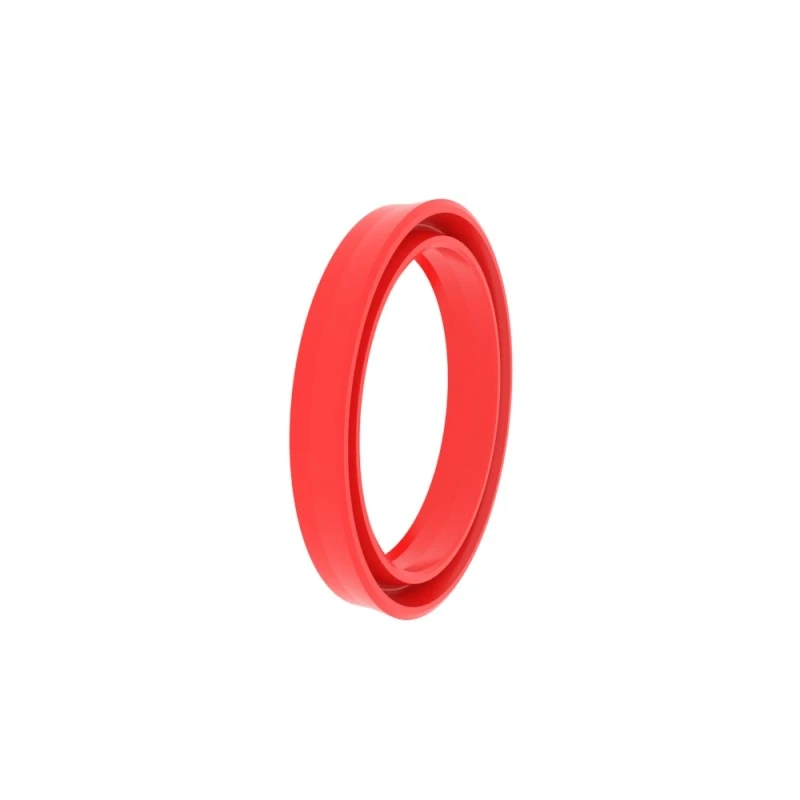

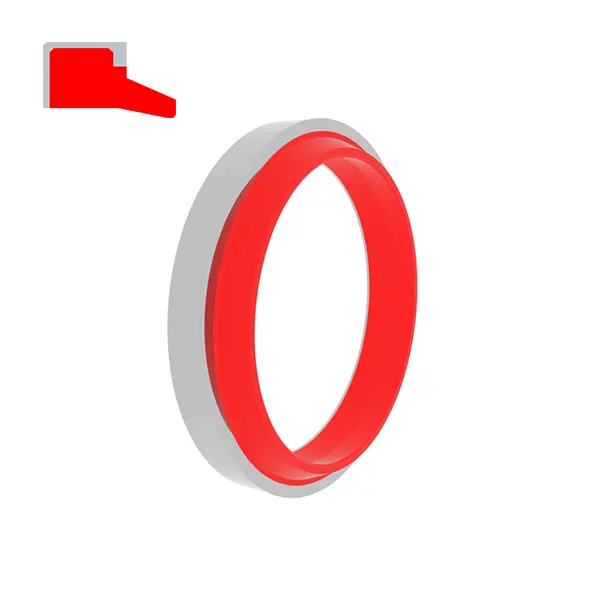

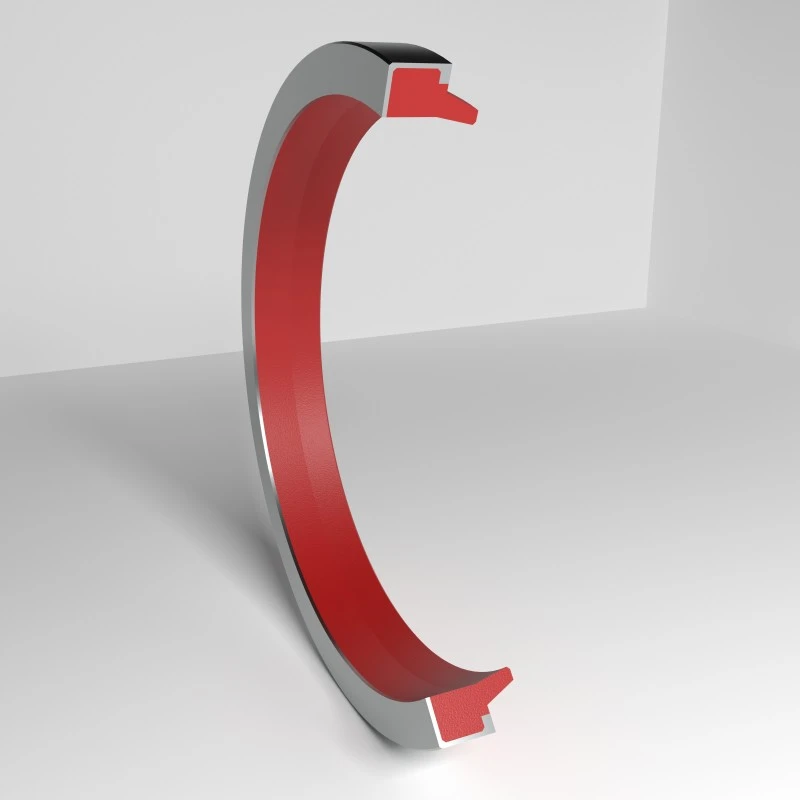

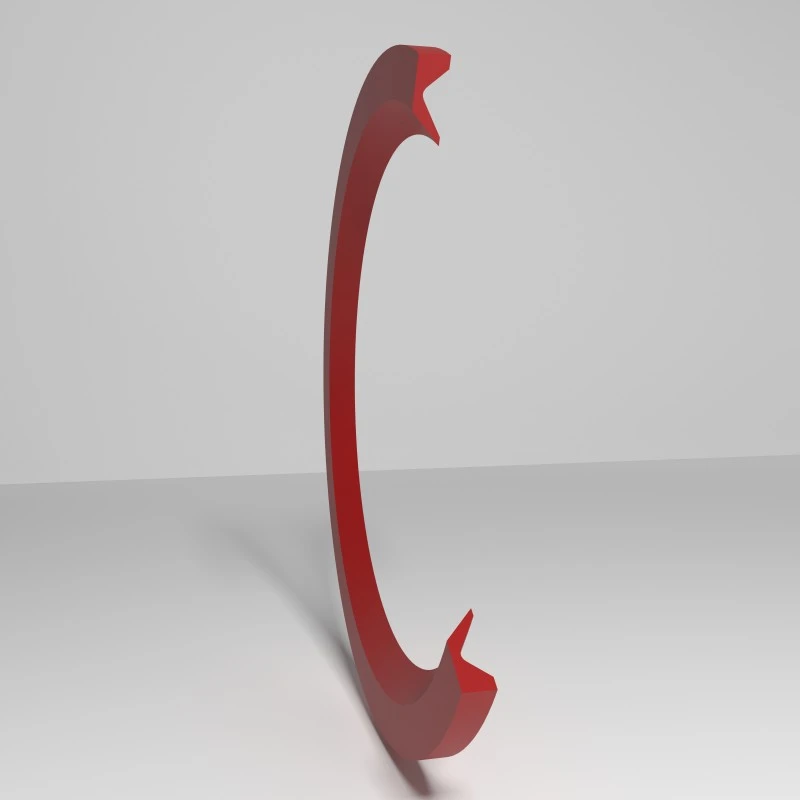

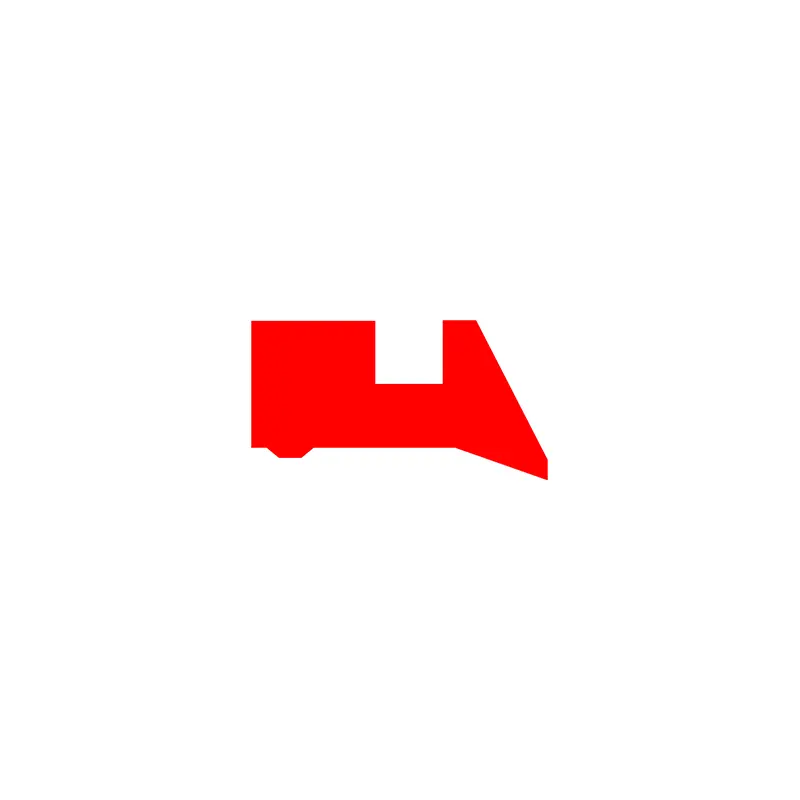

RCA103
Tilauskoko
Φd ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
H ...... pölytiivisteen kokonaiskorkeus
| Pintapinta | R tmax (μm) | RA (μm) |
| Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Urapohja Uran puoli | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP -profiilin tuen pituussuhde | 50%-95% |
|
| Suvaitsevaisuus | |
| Φd1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Tilausesimerkki
Malli: RCA103
Uran koko/pölyn kokonaismäärän korkeus: 100x115x9/12
Materiaali: RC-PU-H+POM

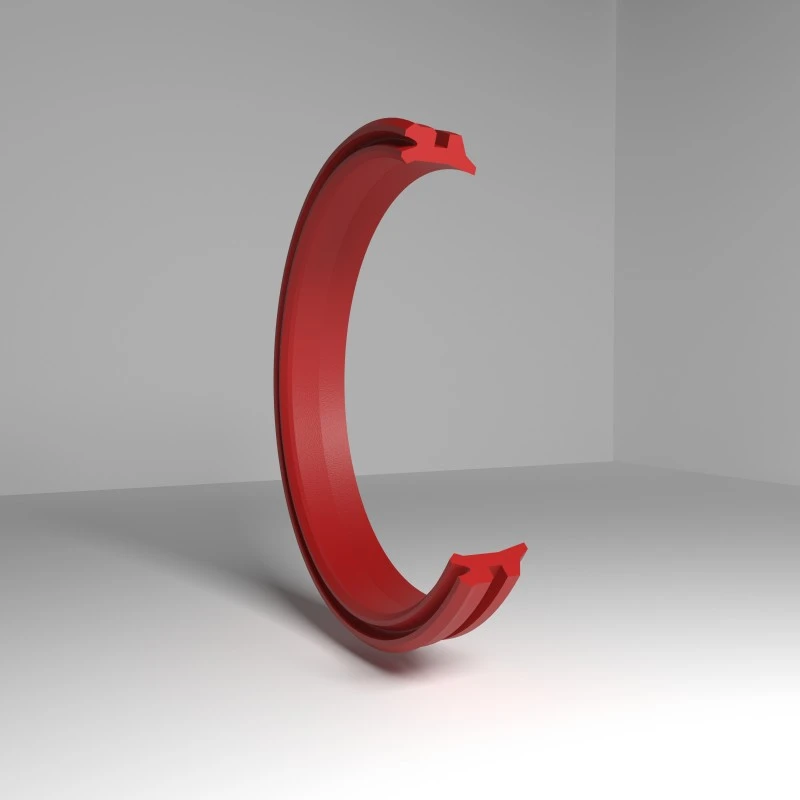

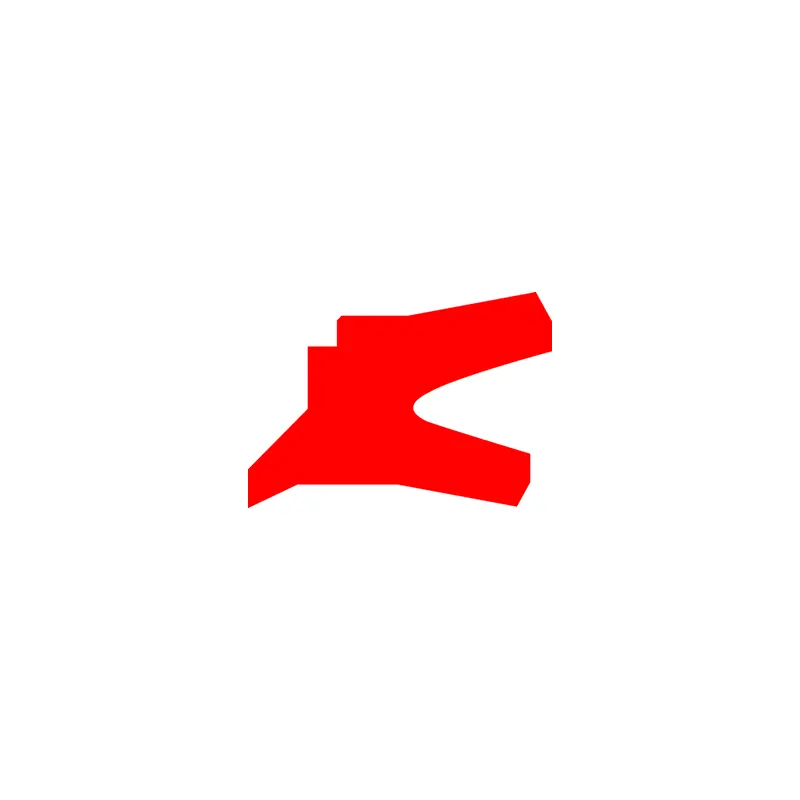

Tiivistetyyppi: RCA103, RCA106
Pääsovellus: vakiosylinterit ja avoimille urille
Edut: Kiusauksen vastainen suorituskyky on hyvä, ja tukirengas estää hapettumisen uran ja tiivisteen välillä, ja onteloon sijoittamisen ja sopivuuden ovat luja.
Materiaali: (erittäin korkea kovuus) polyuretaani + polyoksimetyleeni, kumi + polyoksimetyleeni
| Seal Groove -esimerkit | Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9,9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99,9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

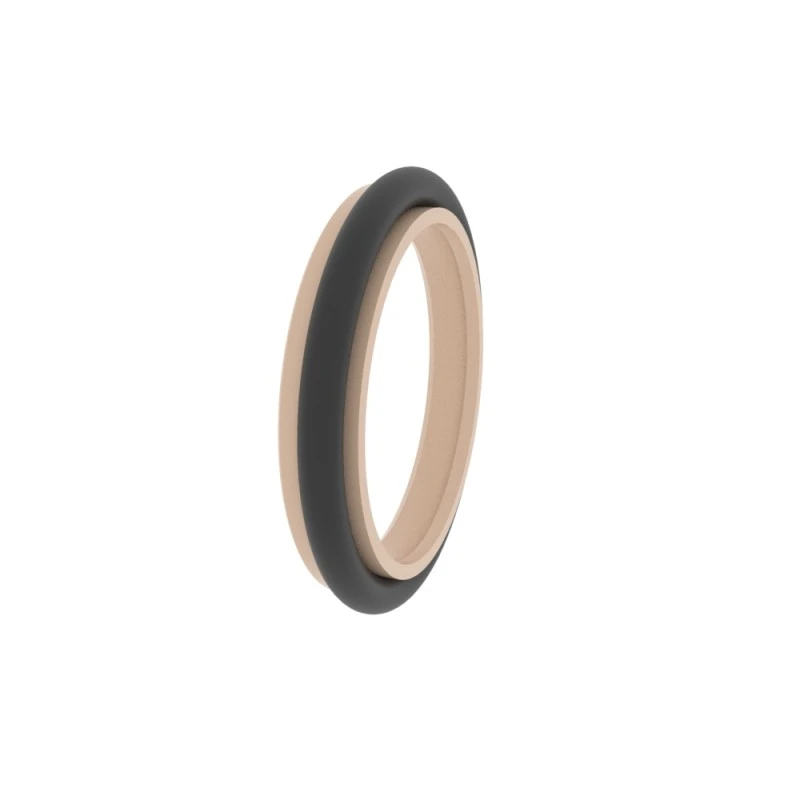

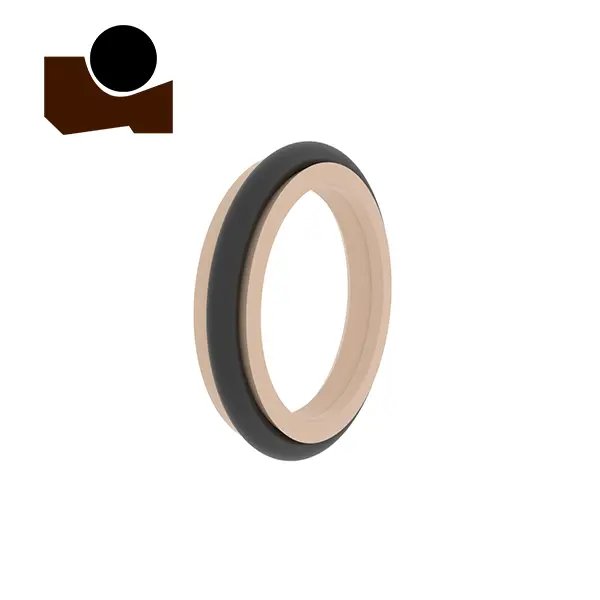

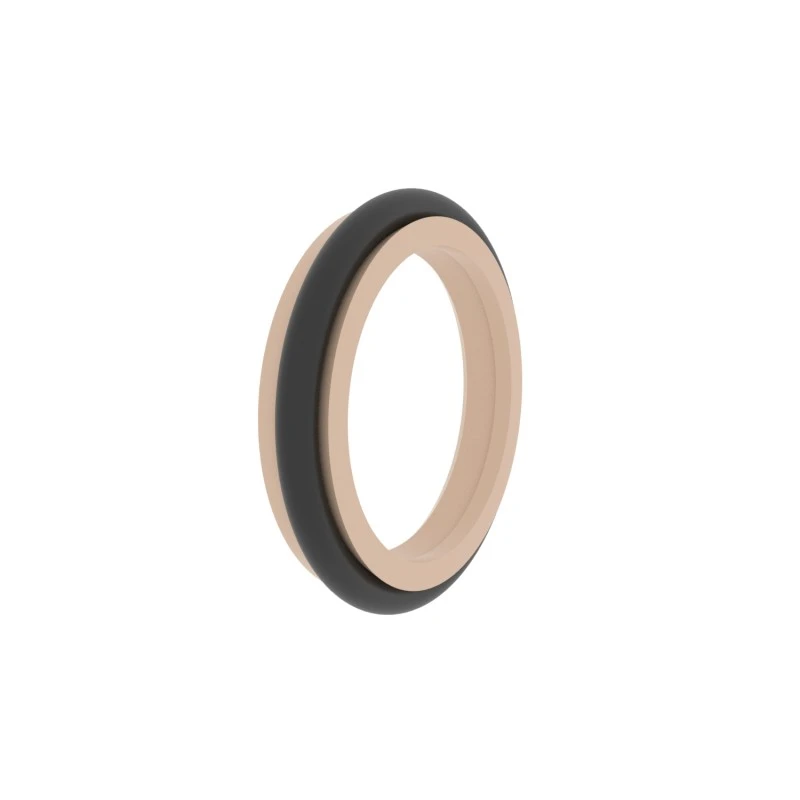

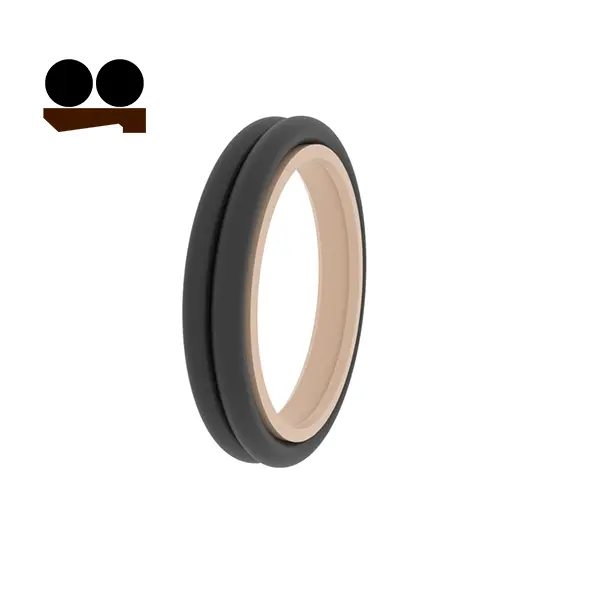

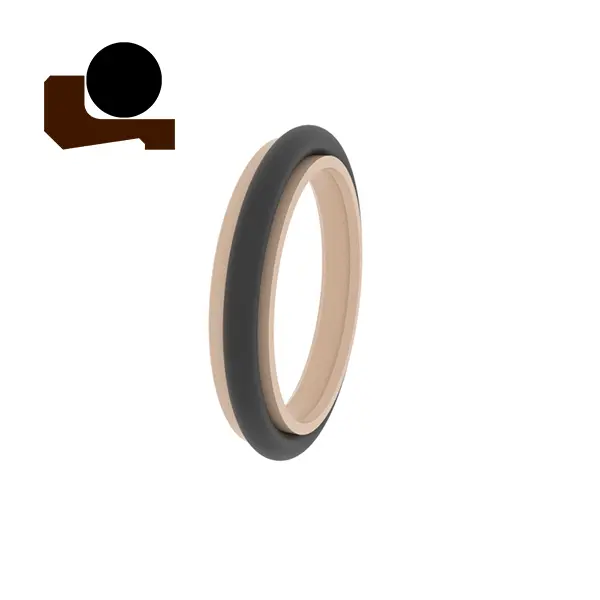

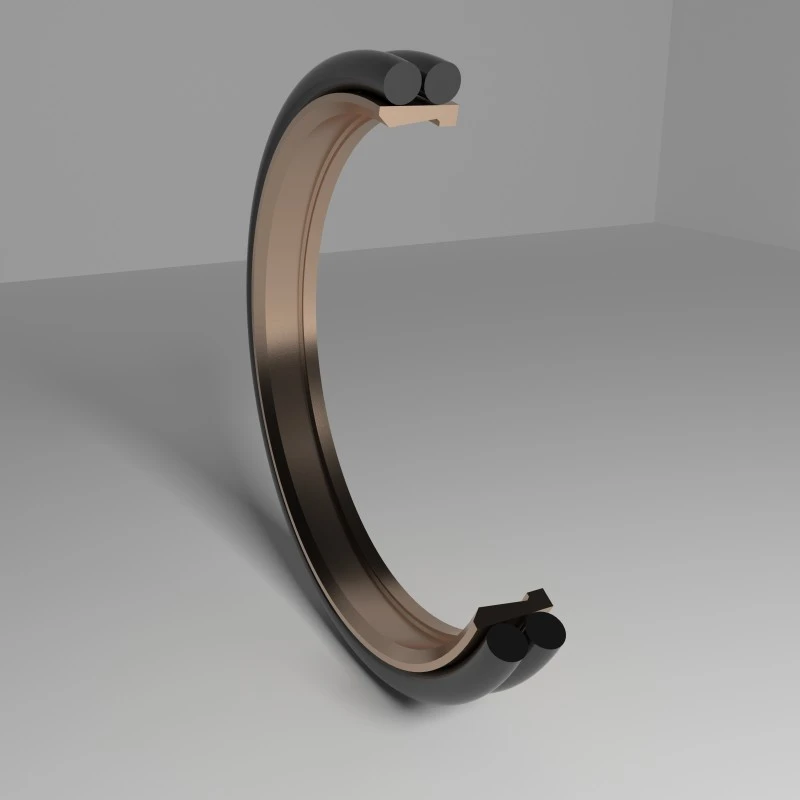

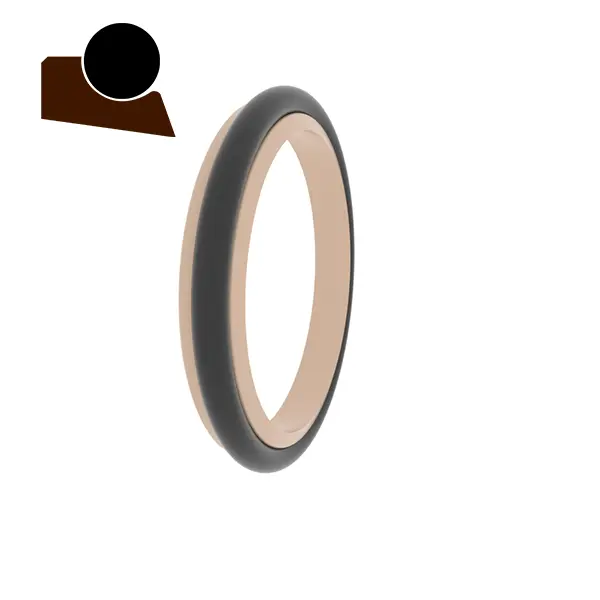

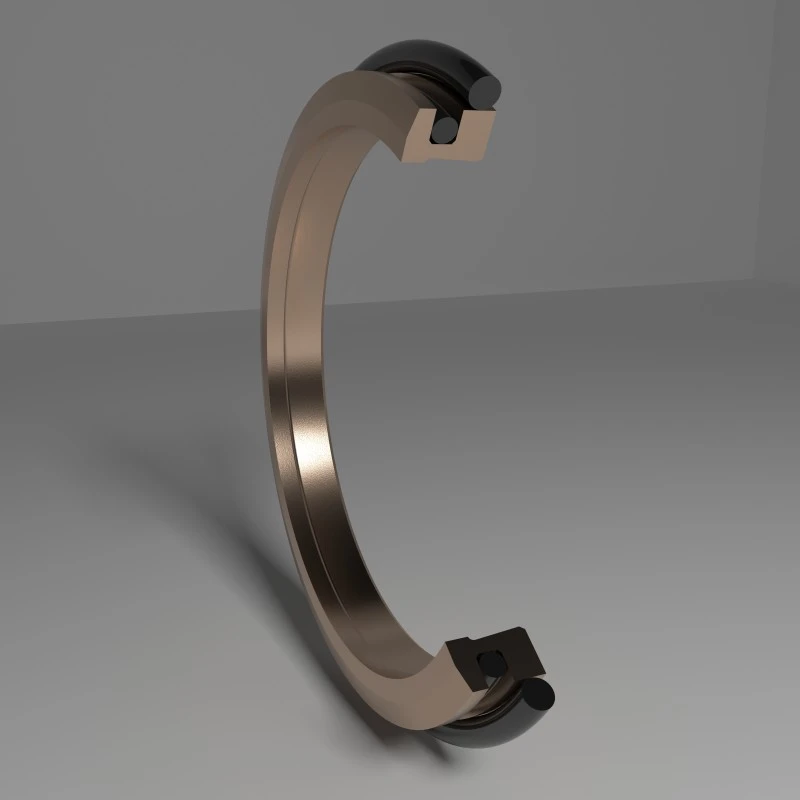

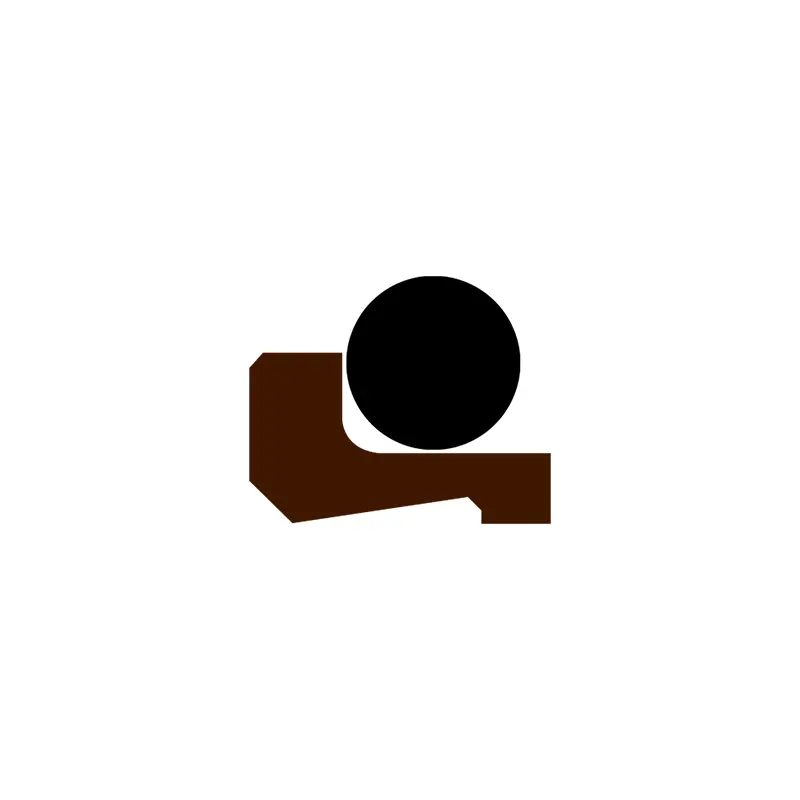

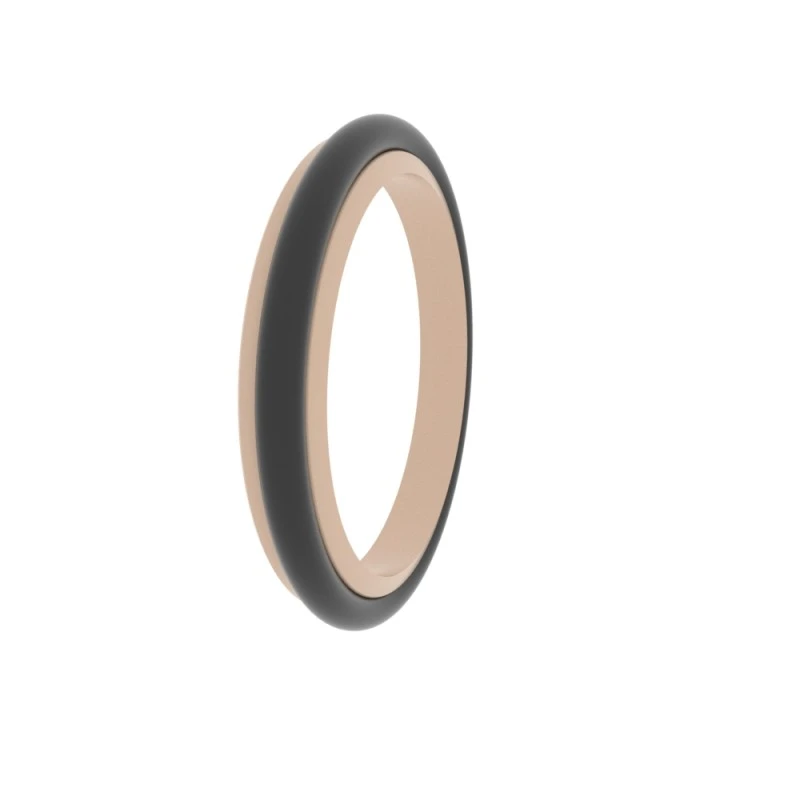

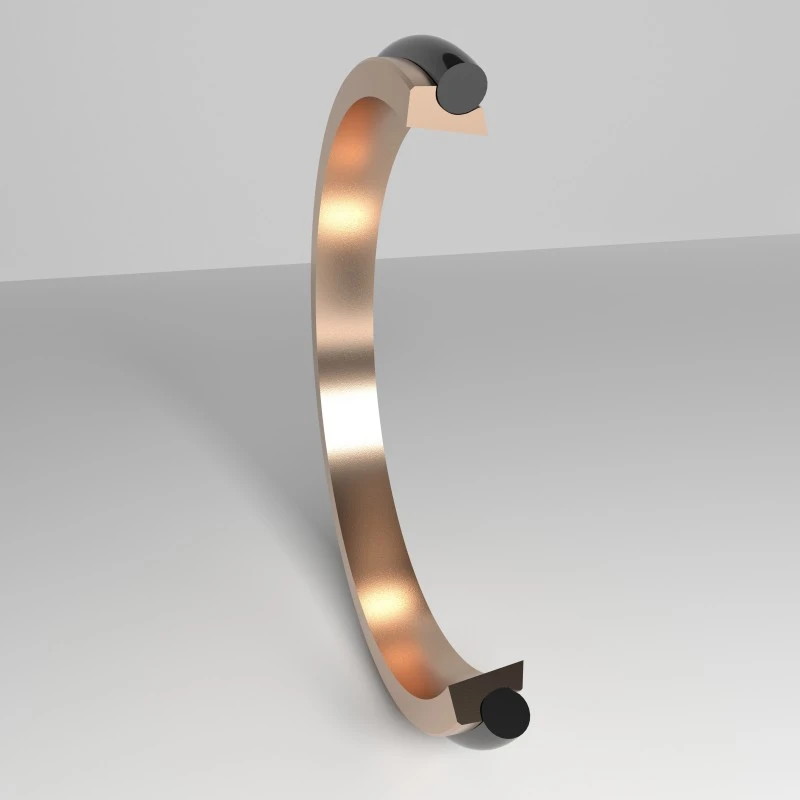

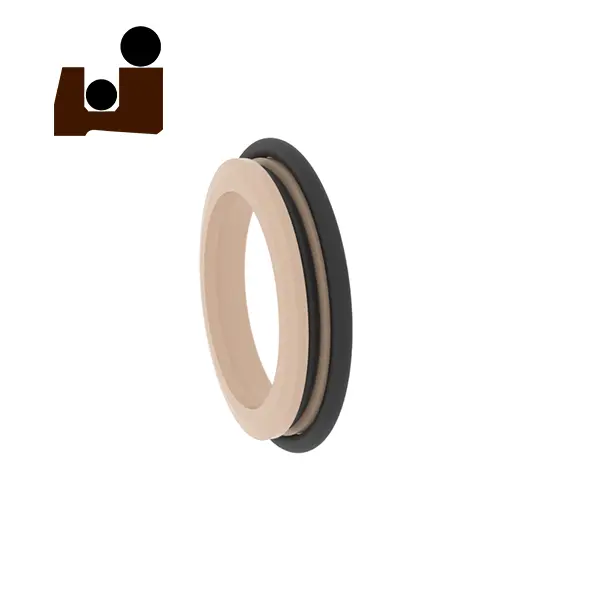

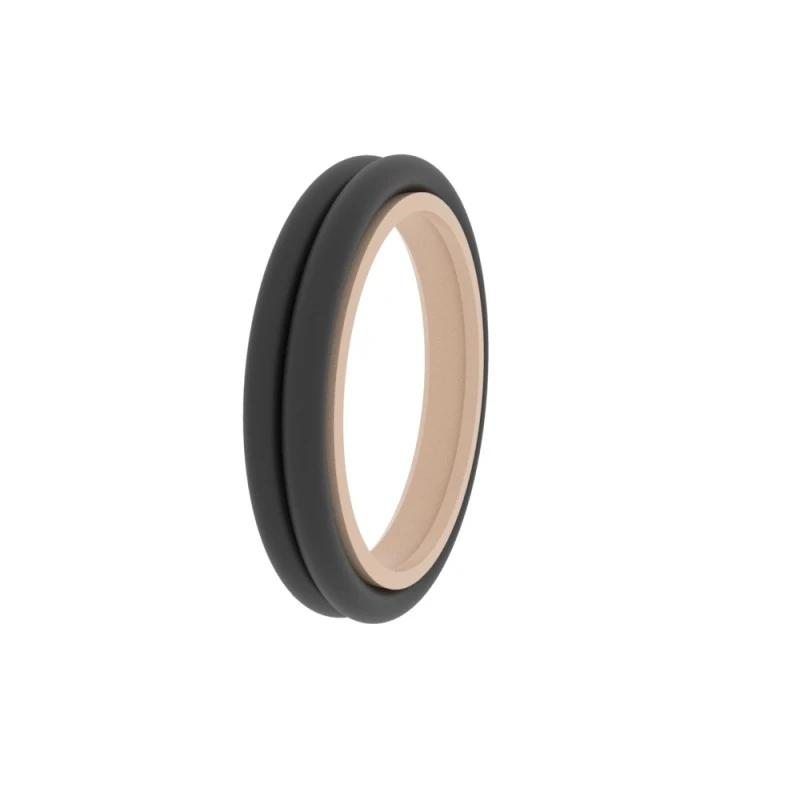

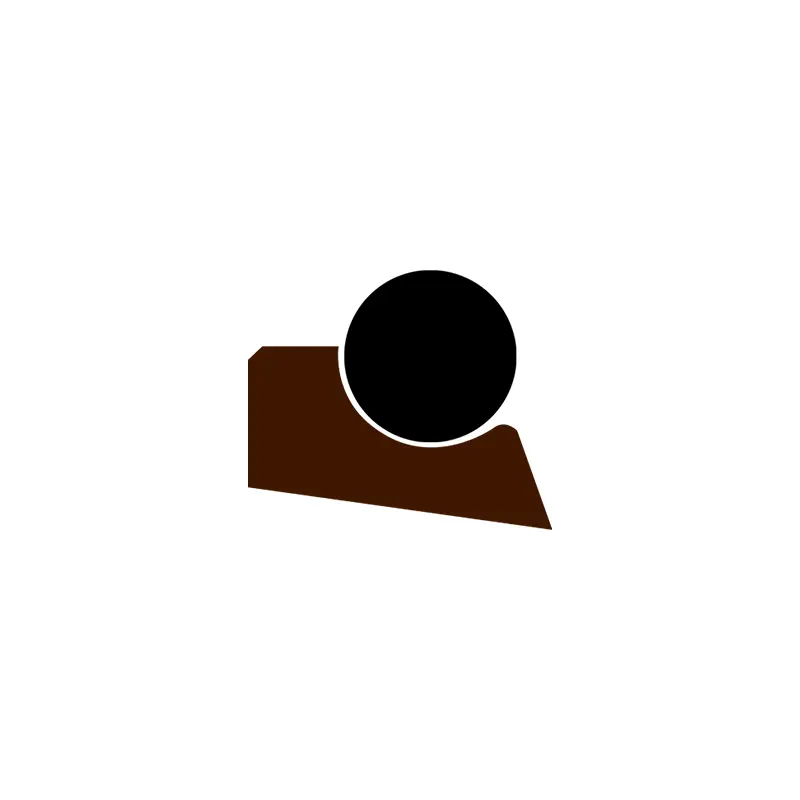

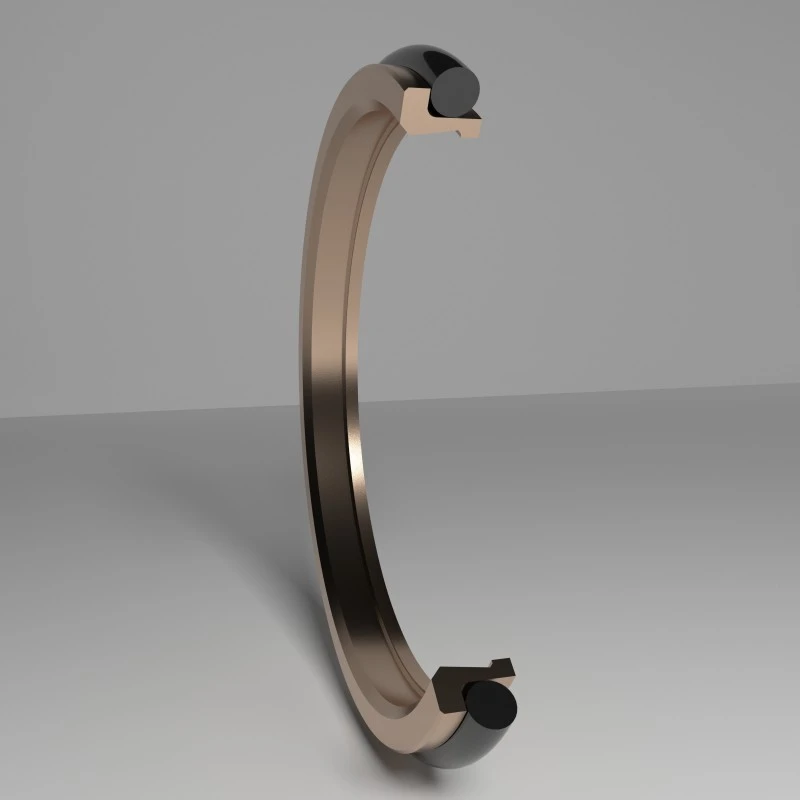

RCA115
Tilauskoko
Φd ...... ulomman halkaisijan
Φd1 ...... ulomman halkaisijan
Φd ...... sisähalkaisija
L ...... uran leveys
| Pintapinta | R tmax (μm) | RA (μm) |
| Liukuvan pinnan vastaava kumi/polyuretaanitiivisteet Liukuvan pinnan sovittaminen PTFE -tiivisteet | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0,3 |
| Urapohja Uran puoli | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP -profiilin tuen pituussuhde | 50%-95% |
|
| Suvaitsevaisuus | |
| Φd1 H11 | L <10mm +0,2 |
| Φd H11 | L ＞ 10mm +0,3 |
Tilausesimerkki
Malli: RCA115
Uran koko/pölyn kokonaismäärän korkeus: 100x108,8x6
Materiaali: ptfe3+nbr

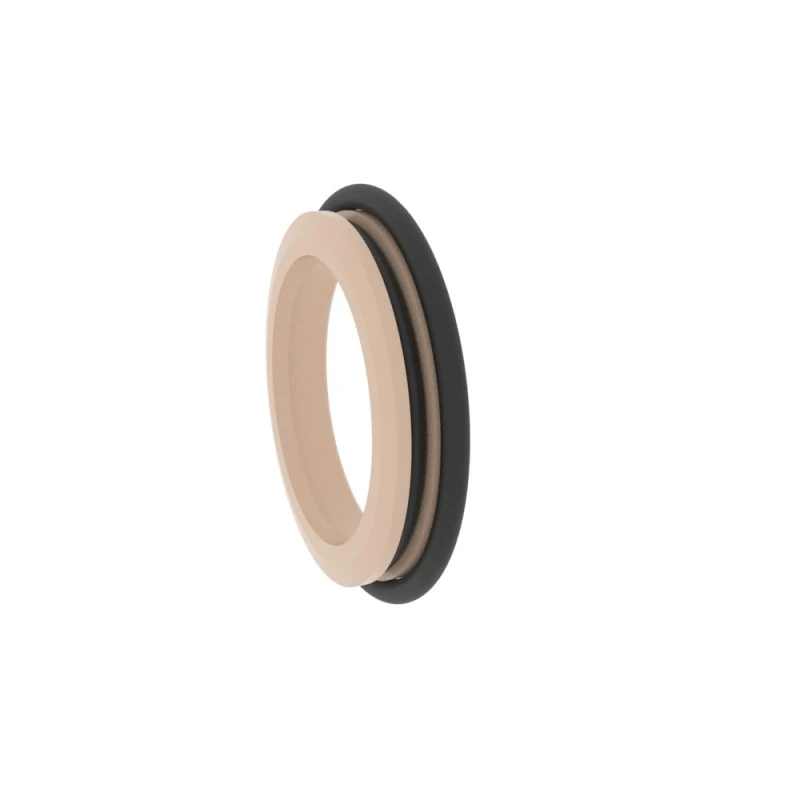

Tiivistetyyppi: RCA115, RCA118
Pääsovellus: kemianteollisuus, elintarviketeollisuus ja servoventtiilit
Edut: Matala kitkakerroin, ei hiipivää, pieni asennustila, pitkän kulutuskestävä elämä ja erinomaiset säätö- ja paikannusominaisuudet työn aikana.
Materiaali: Tetrafluorietyleeni, nitriilikumit tai fluorikumit
| Seal Groove -esimerkit | Seuraavat ovat vakiouran mitat (minkä tahansa kokoiset pölytiivisteet koon alueella voidaan tuottaa) | |||||||
 |

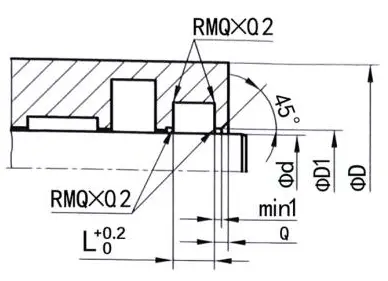

RCA115
|
Φd | Φd | L | D1 | a | O-rengas | |
| 6-11.9 |
Φd+4,8 | 3.7 | D+1,5 | 2 | 1.78 | |||
| 12-64,9 |
Φd+6,8 | 5.0 | D+1,5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | Φd+8,8 | 6.0 | D+1,5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12,2 | 8.4 | d+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16,0 | 11.0 | d+2 | 4 | 7.00 | |||
| ≥150 | Φd+20,0 | 12.0 | D+2,5 | 5 | 8.40 | |||
