Käännystiivisteoppaan rengasamme käytetään laajasti hydraulisylintereissä, pneumaattisissa järjestelmissä, teollisuuskoneissa ja muissa kentissä. Voimme tarjota räätälöityjä ratkaisuja asiakkaiden tarpeiden mukaan, jotka auttavat parantamaan laitteiden toiminnan tehokkuutta ja sinetöinnin luotettavuutta. Eri ominaisuuksien mukaan olemme jakaneet kääntötiivisteoppaan renkaan eri mallisarjoiksi.

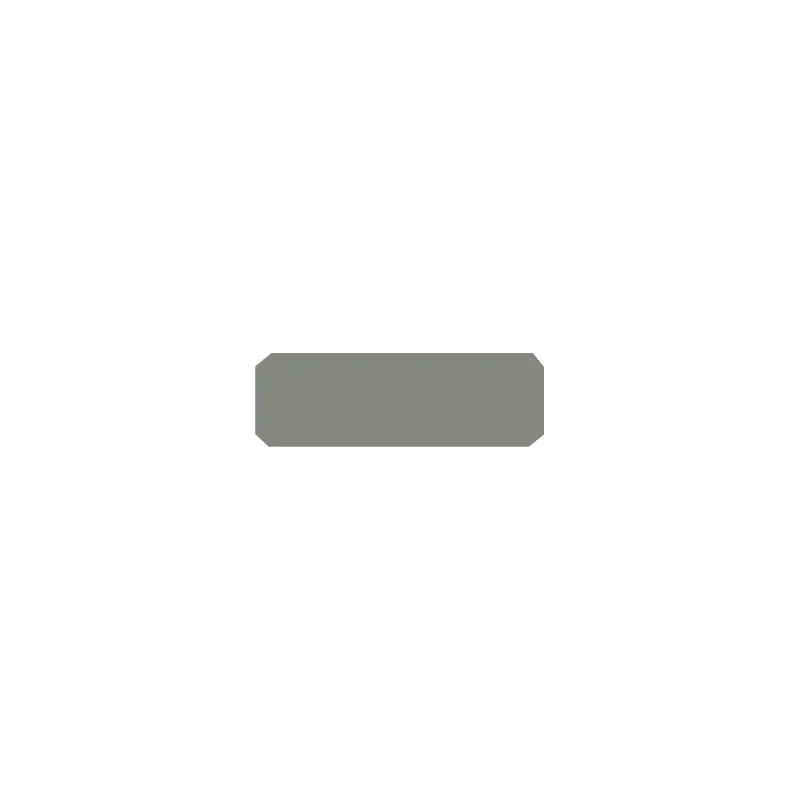

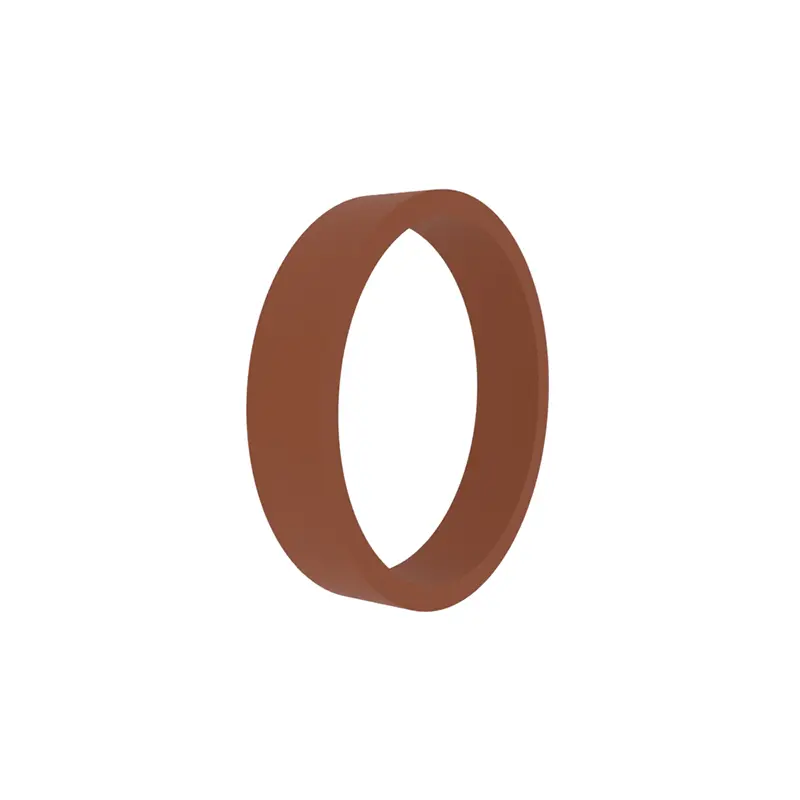

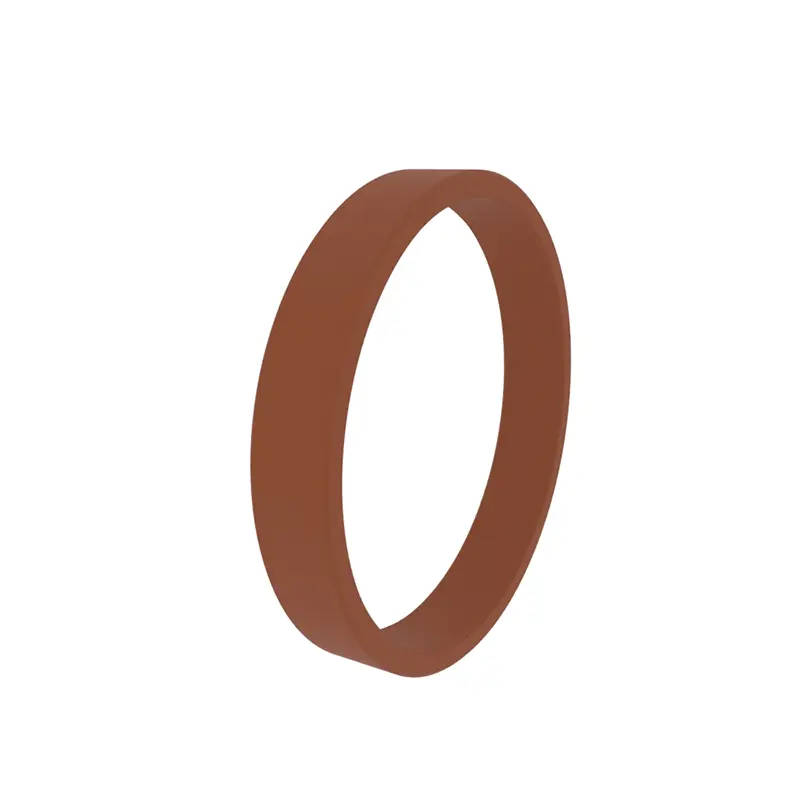

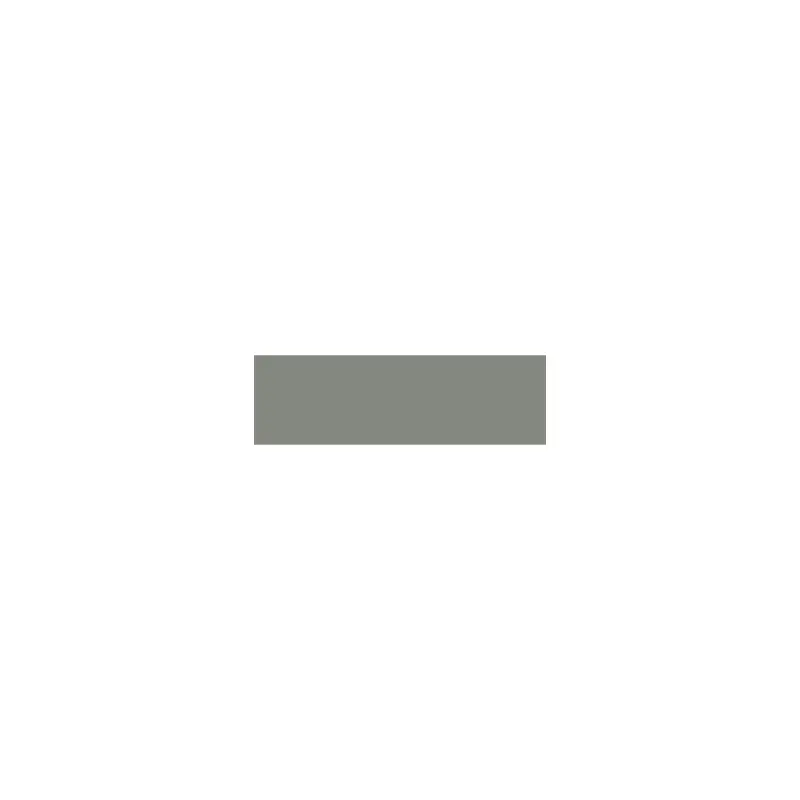

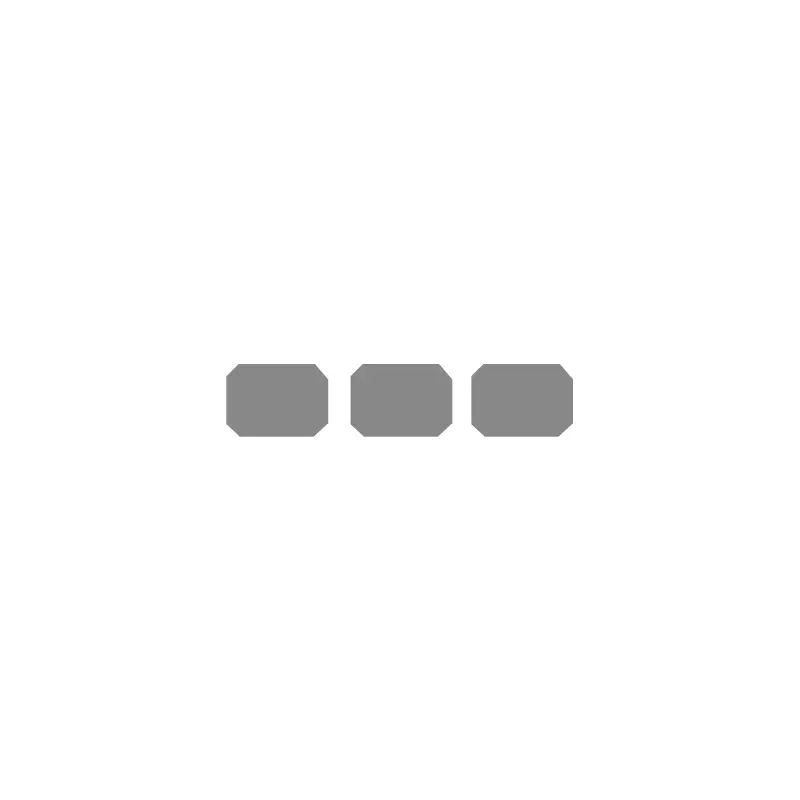

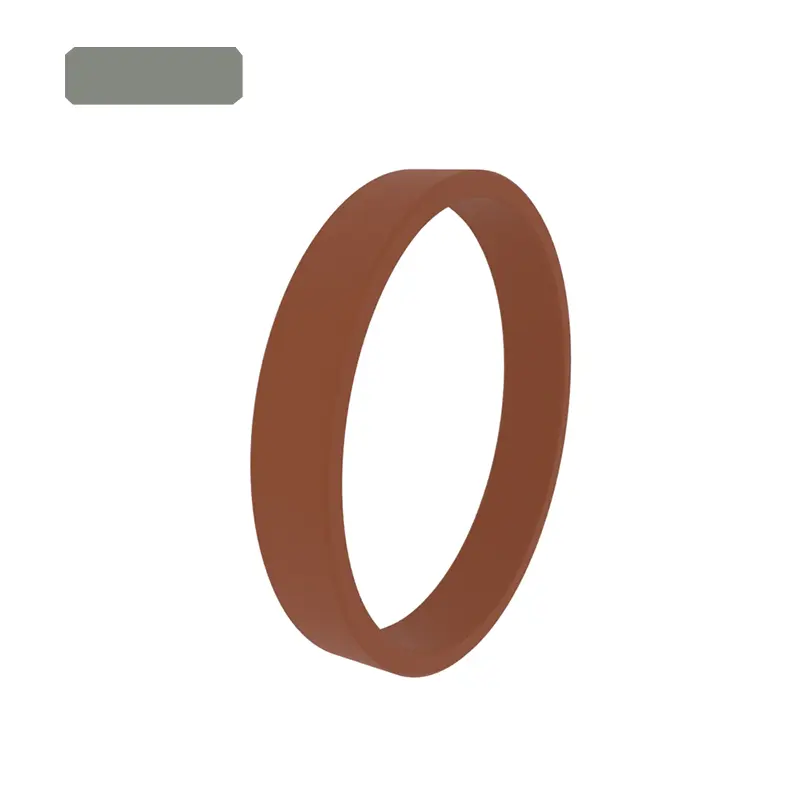

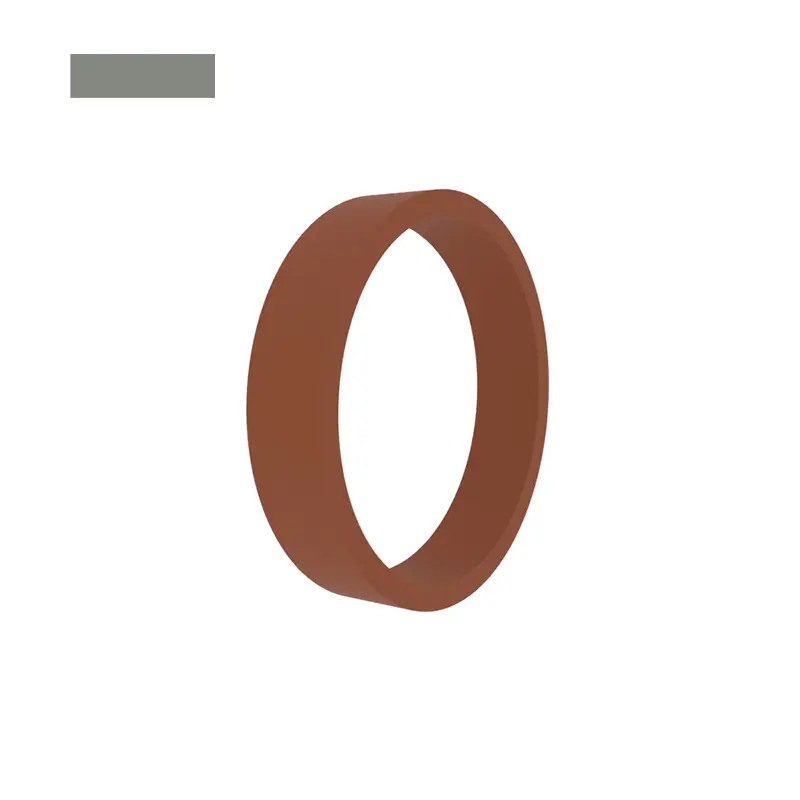

RCF101, RCF102, RCFB102 -standardi -opasrenkaat soveltuvat sylinterien mäntä- ja männän sauva -oppaisiin. Suurin osa niistä on avattava ja asennettava suljettuihin uriin, tai ne voivat olla auki.

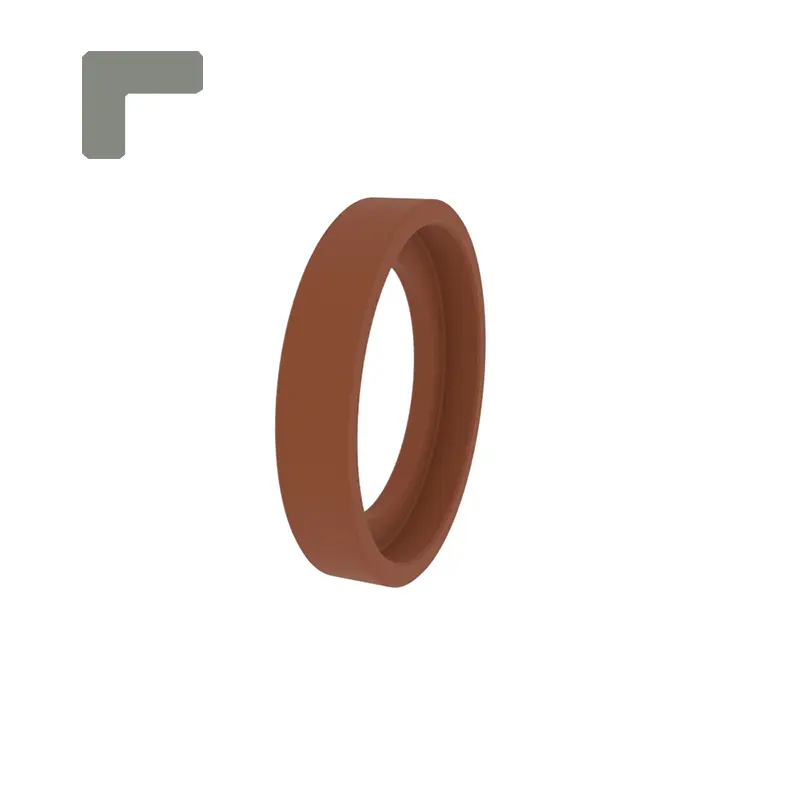

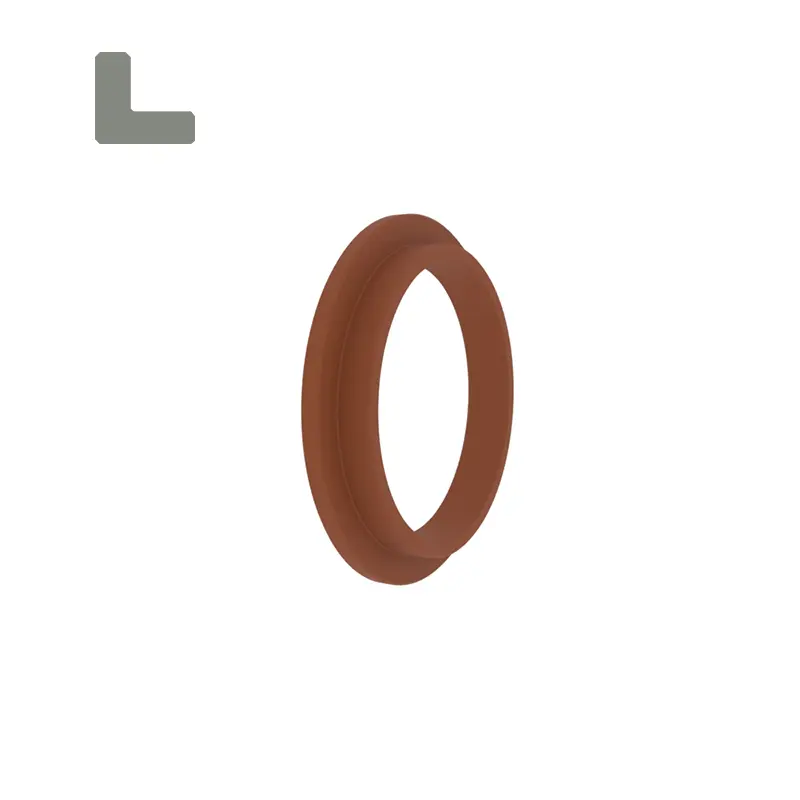

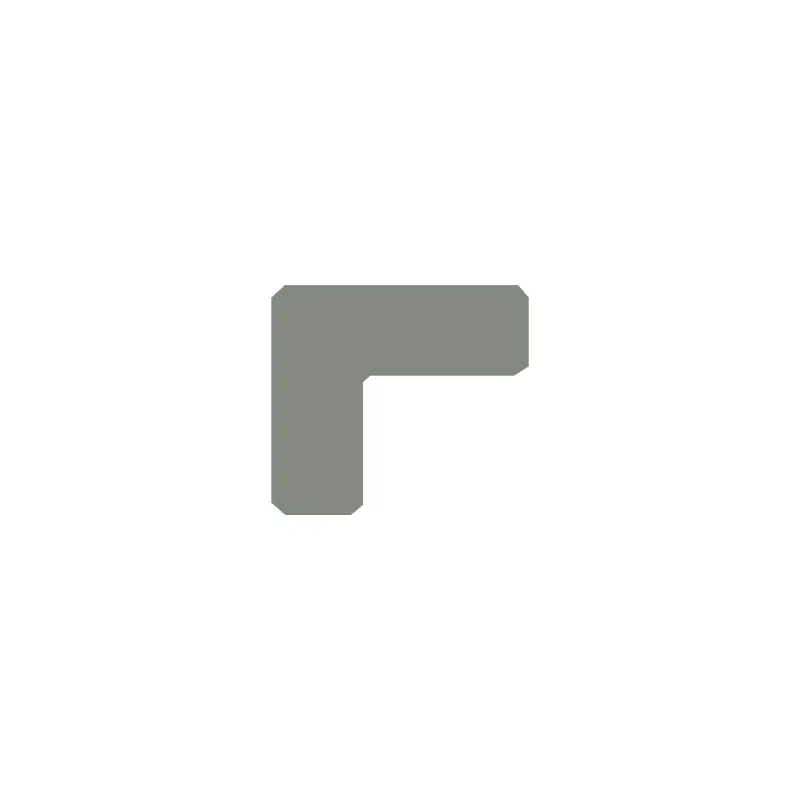

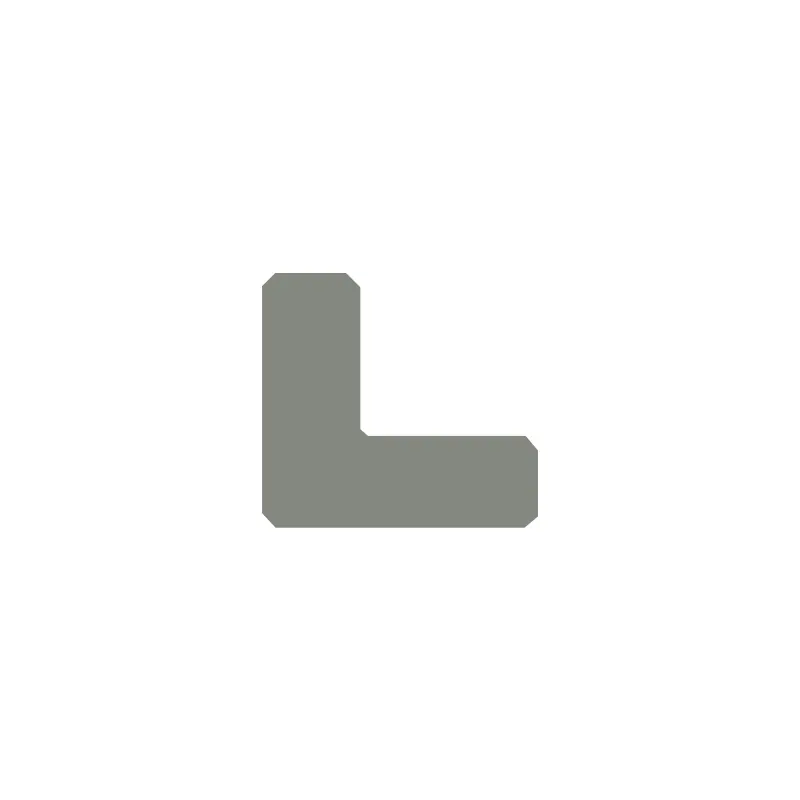

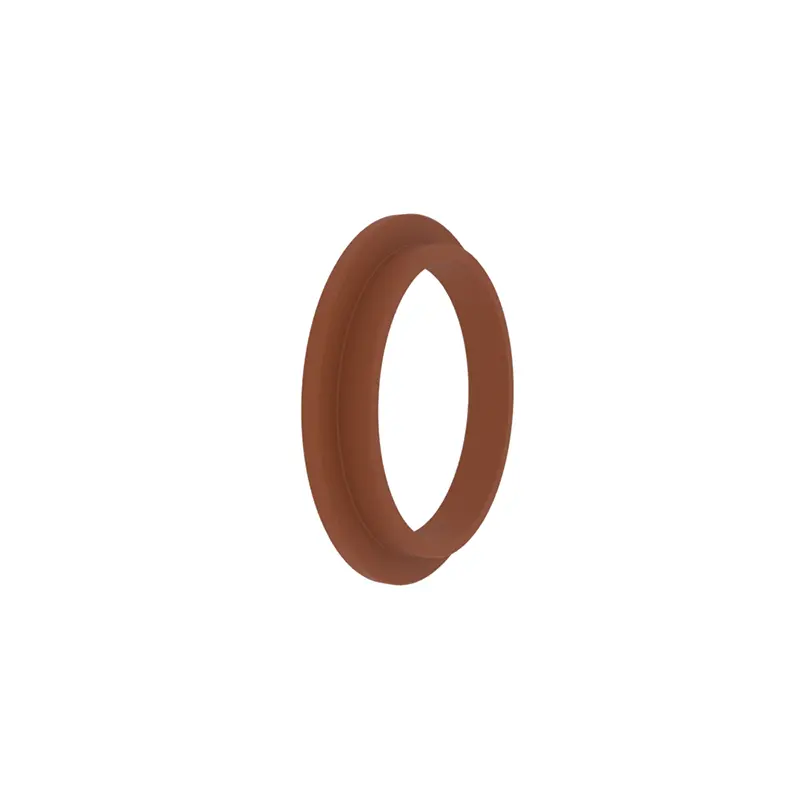

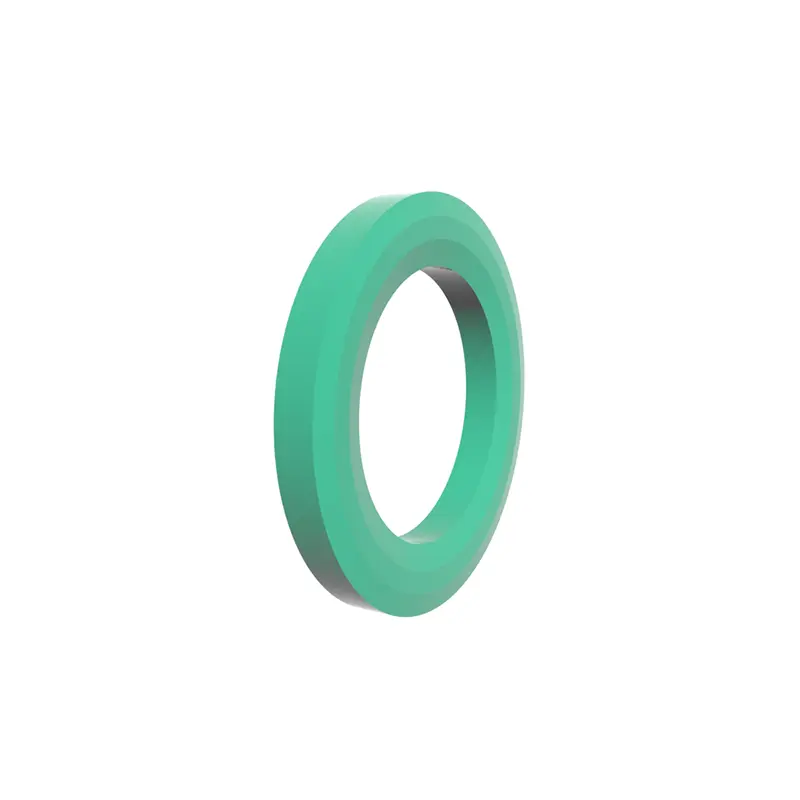

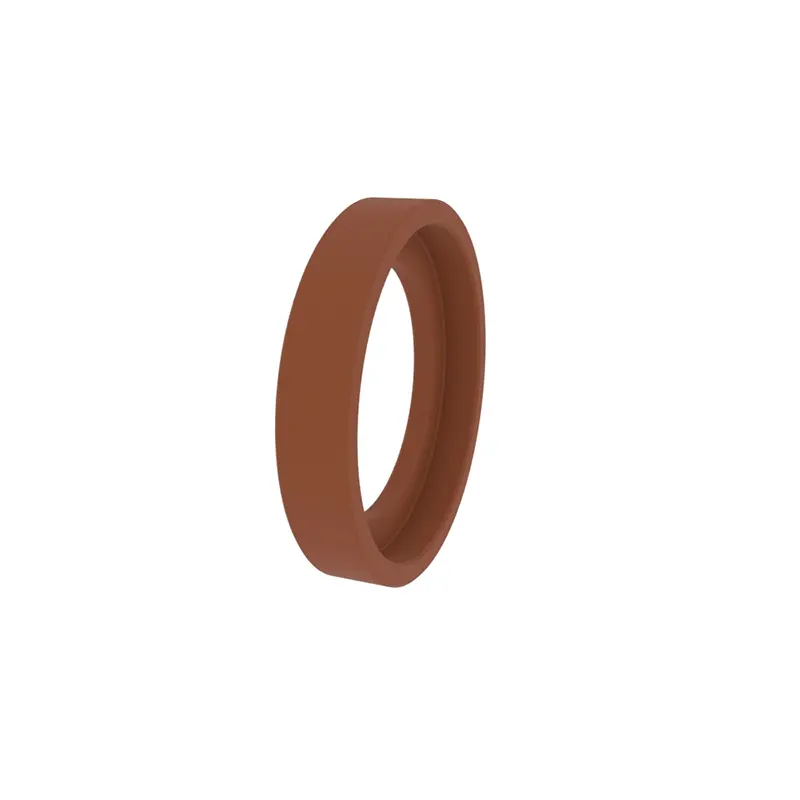

RCF103, RCF104 -standardi -opasrenkaat sopivat mäntäoppaisiin. Kulmien suunnittelu tekee siitä, että se on opasrenkaiden ja säilytysrenkaiden toiminnot. Se voi olla auki tai ei.

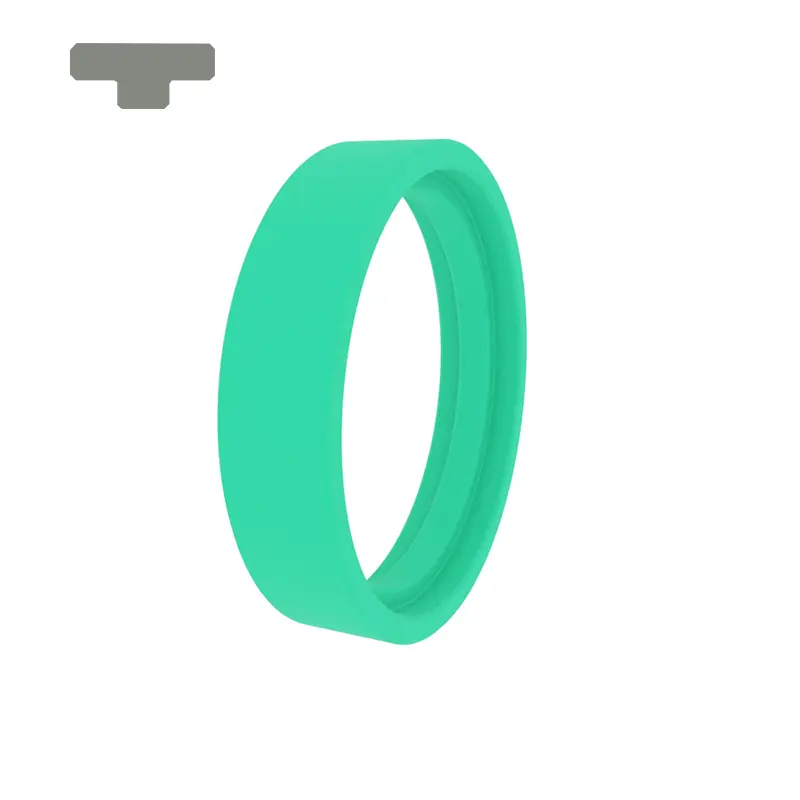

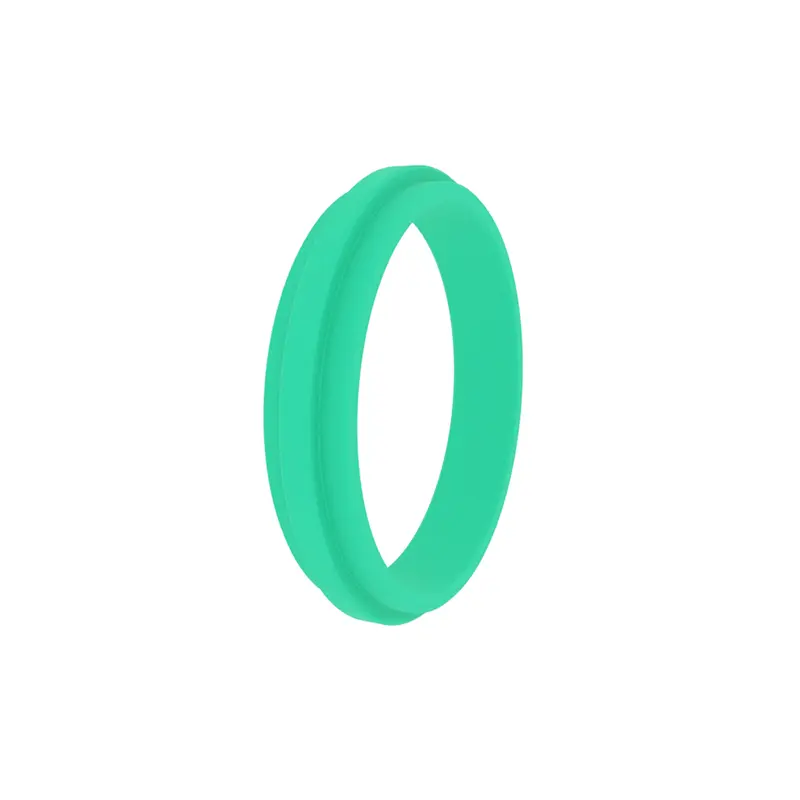

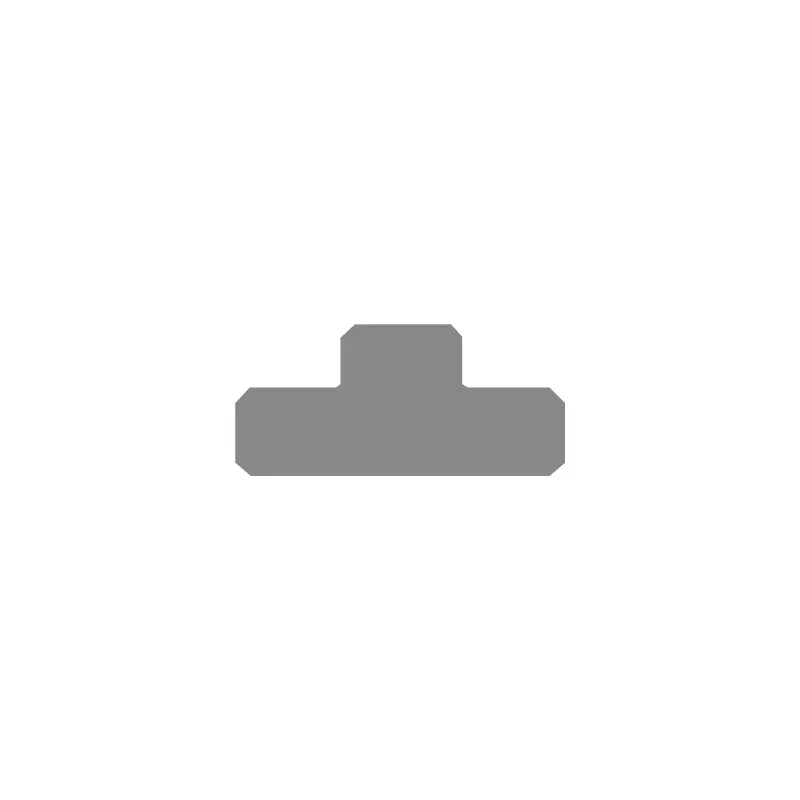

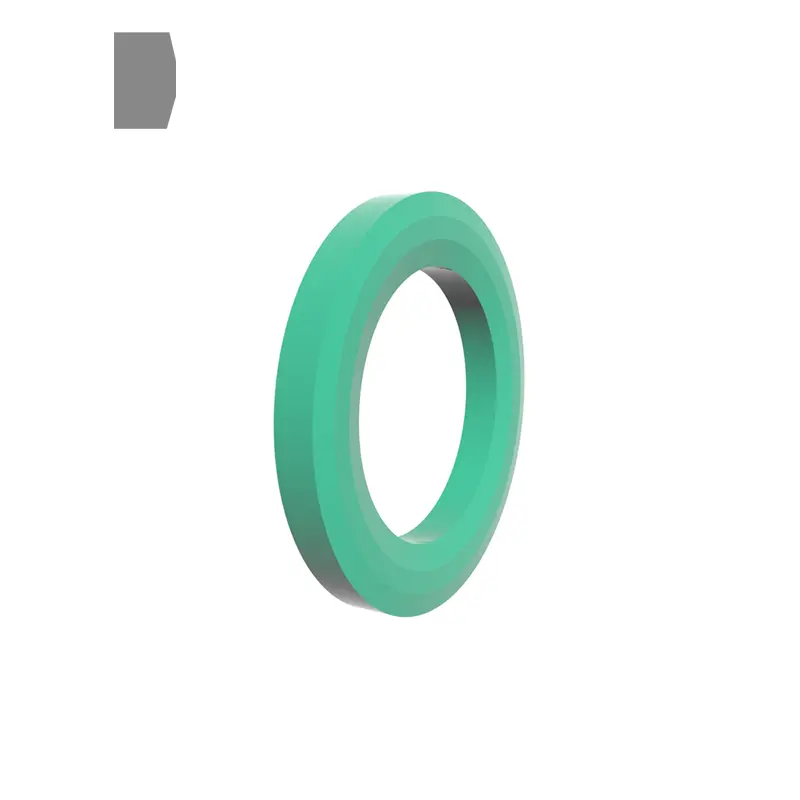

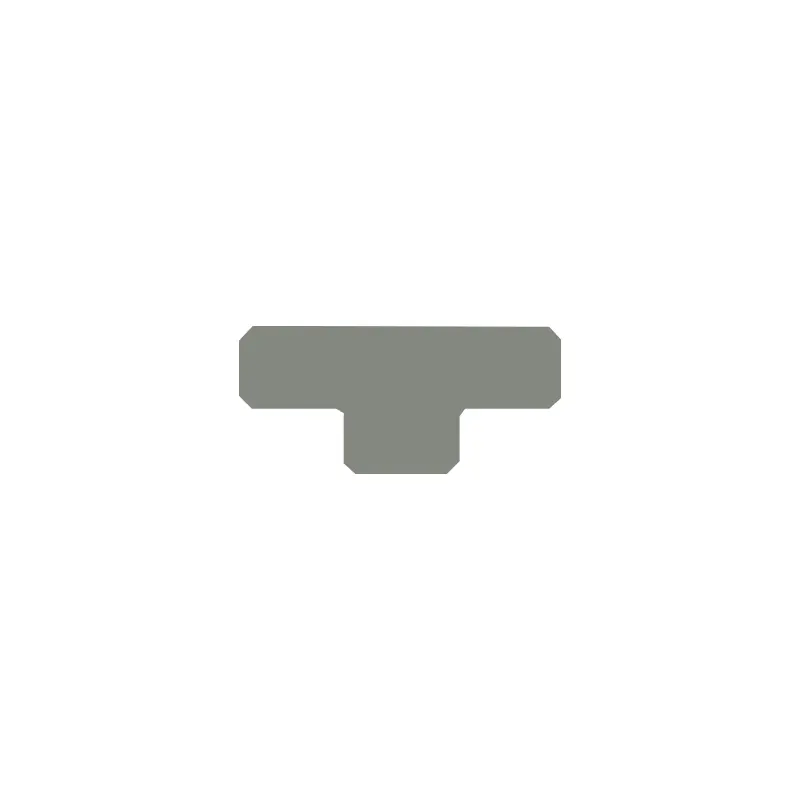

RCF105 -standardi -opasrengas sopii mäntäoppaisiin. Sisäshalkaisijalla on kupera rengas. Se voi olla auki tai ei.

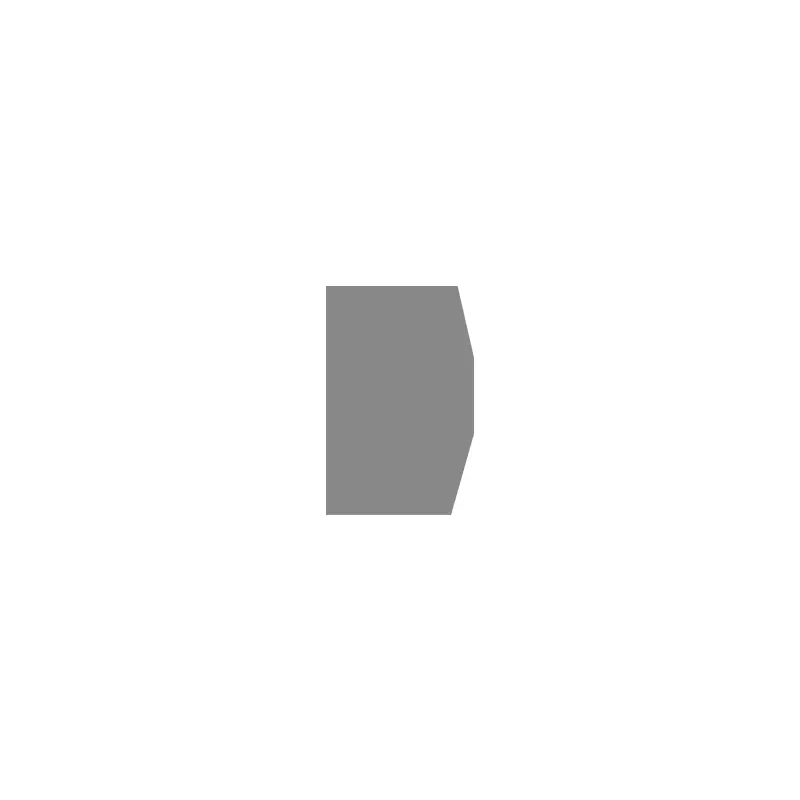

RCF106 Standard Guide -rengas sopii männän sauvan oppaan. Sen halkaisija on kupera rengas. Se voi olla auki tai ei.

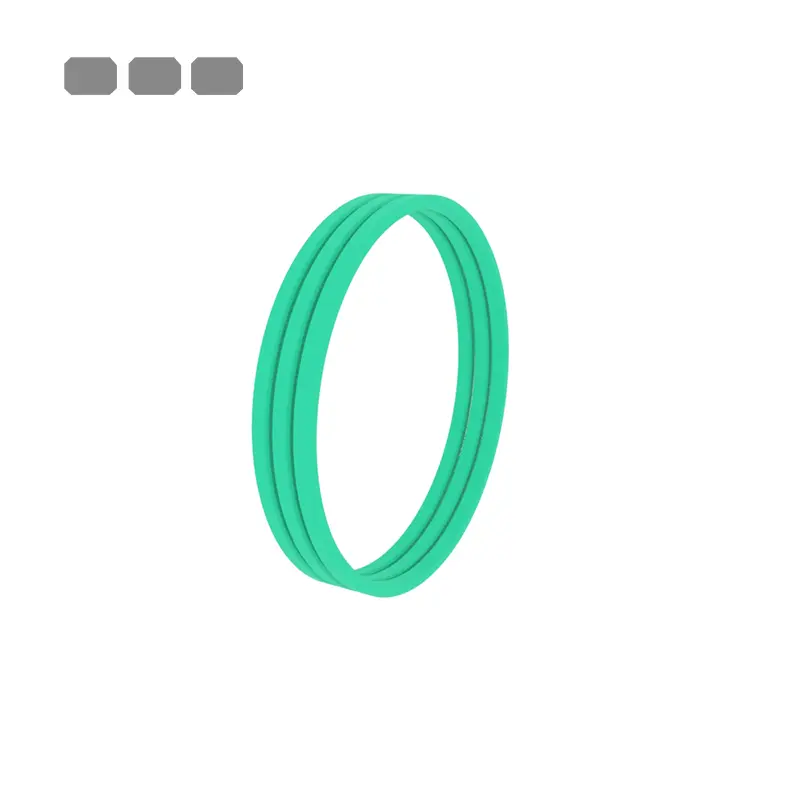

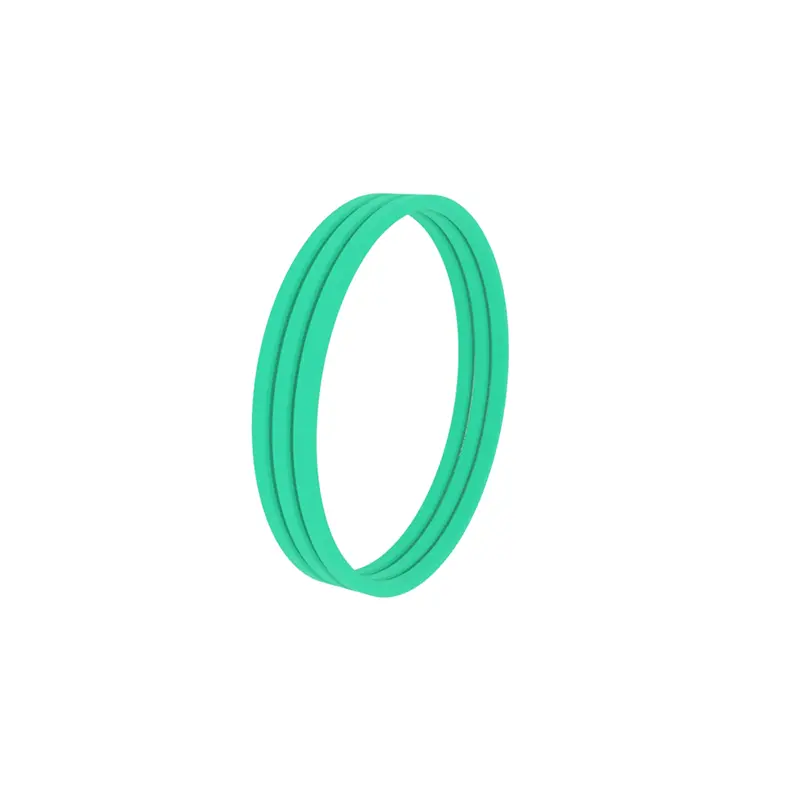

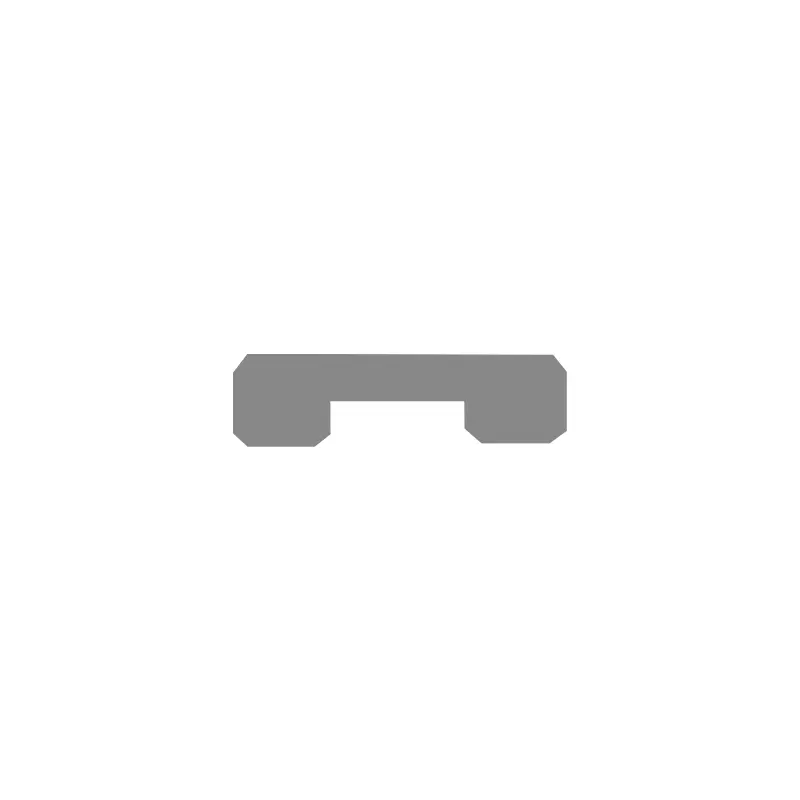

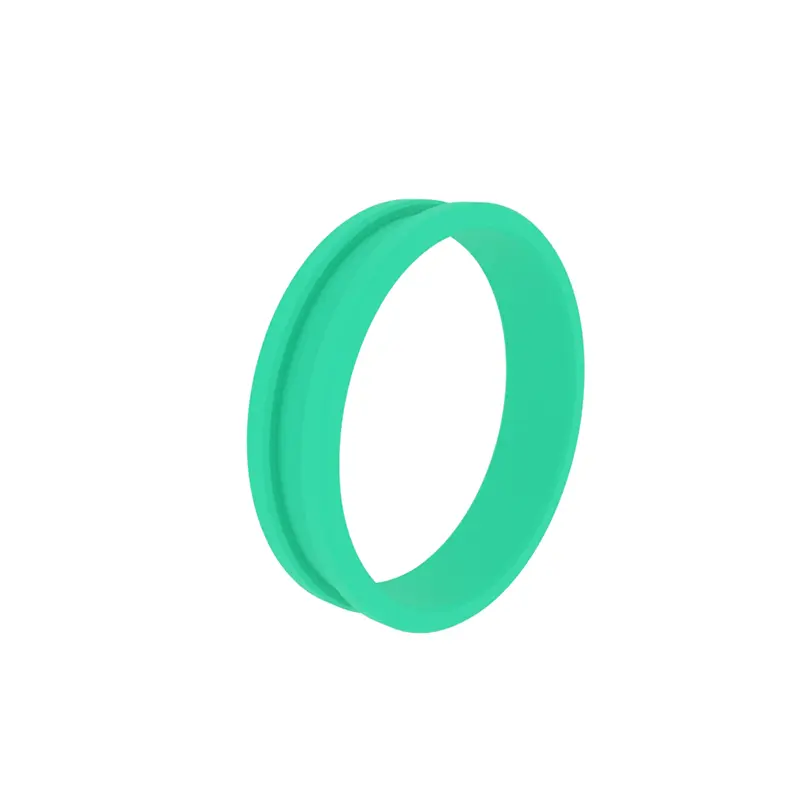

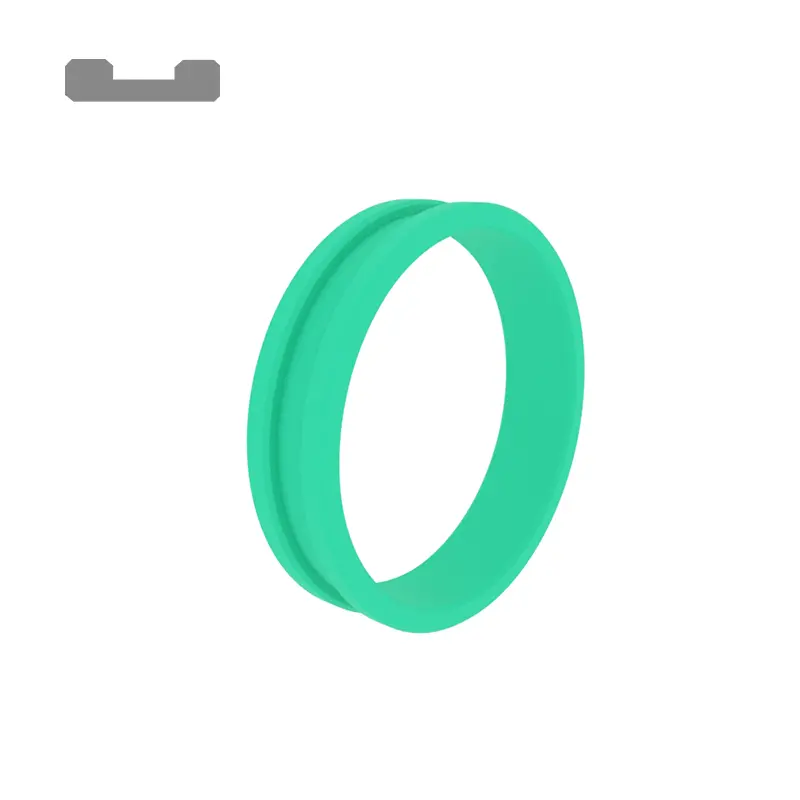

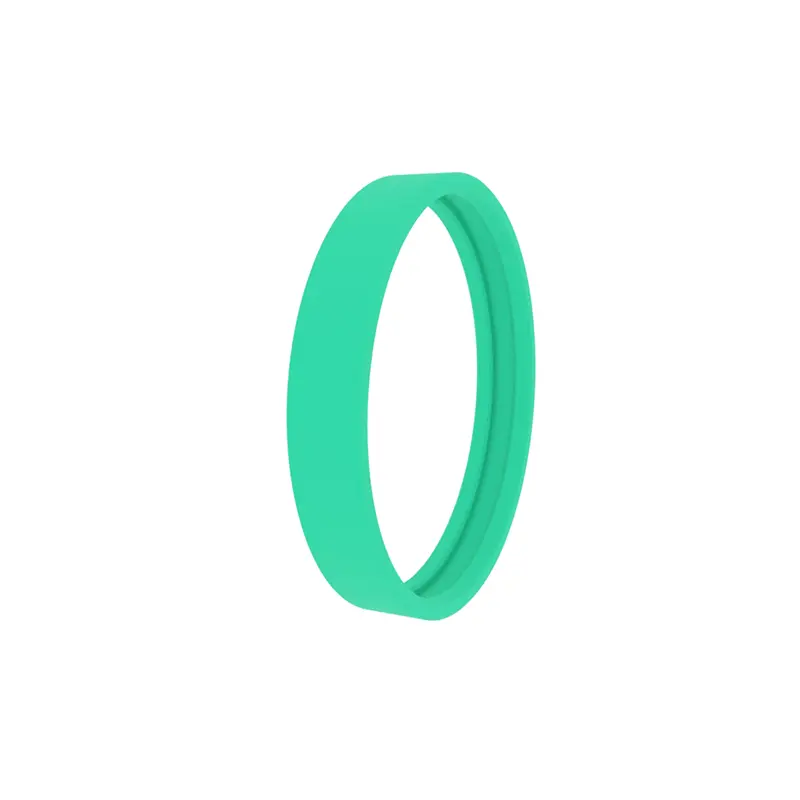

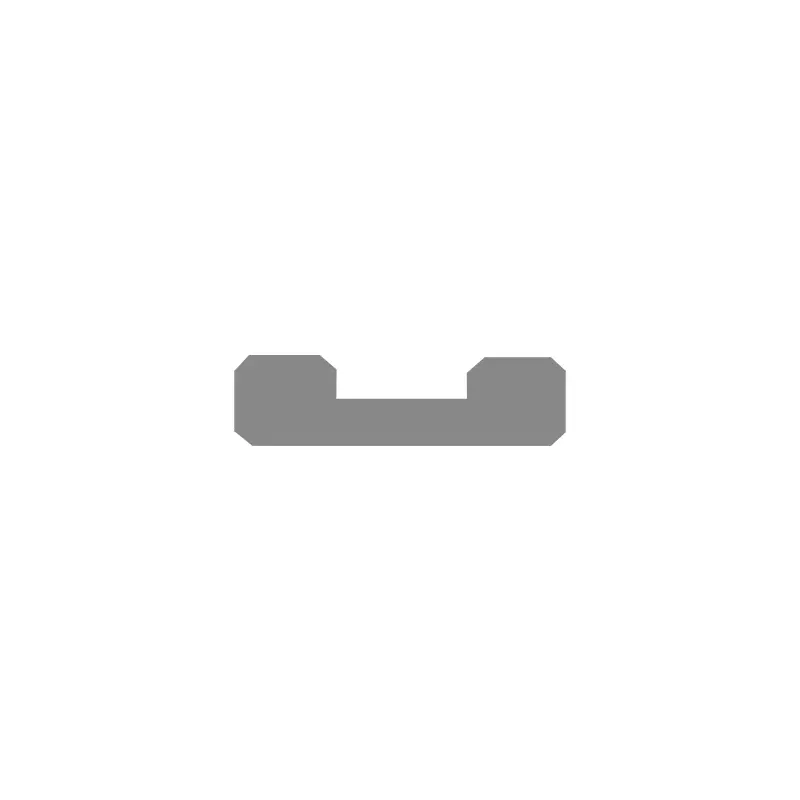

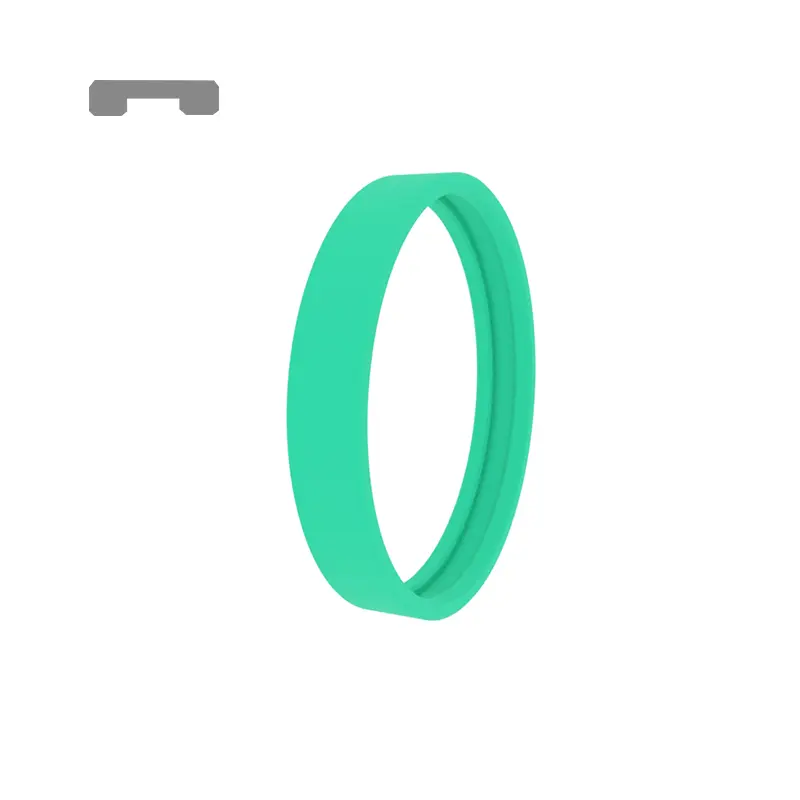

RCF107 Standard Guide -rengas sopii männän oppaita varten. Siinä on ura sisähalkaisijalla. Se voi olla auki tai ei.

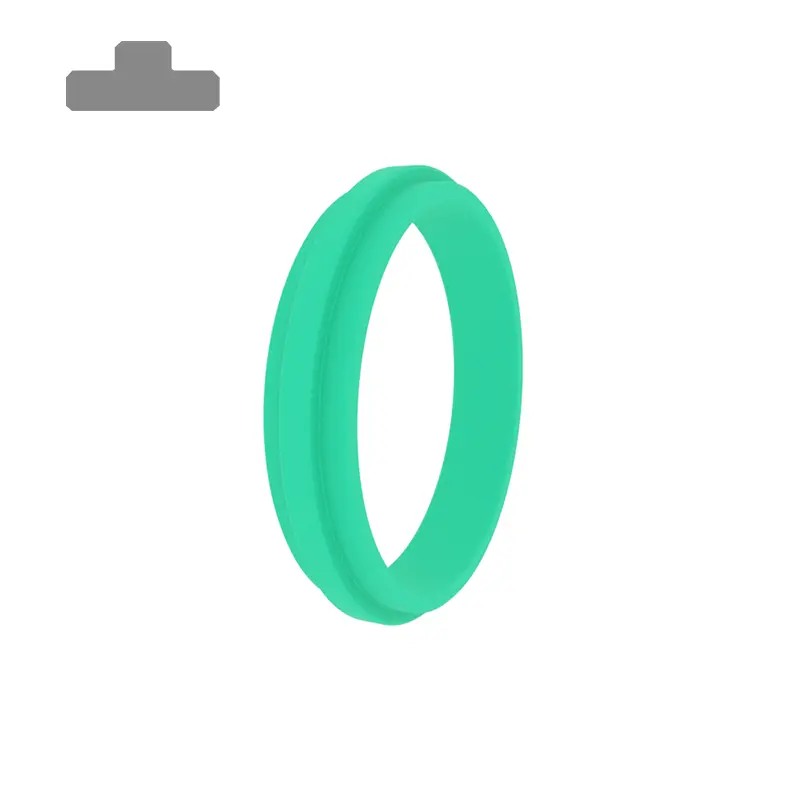

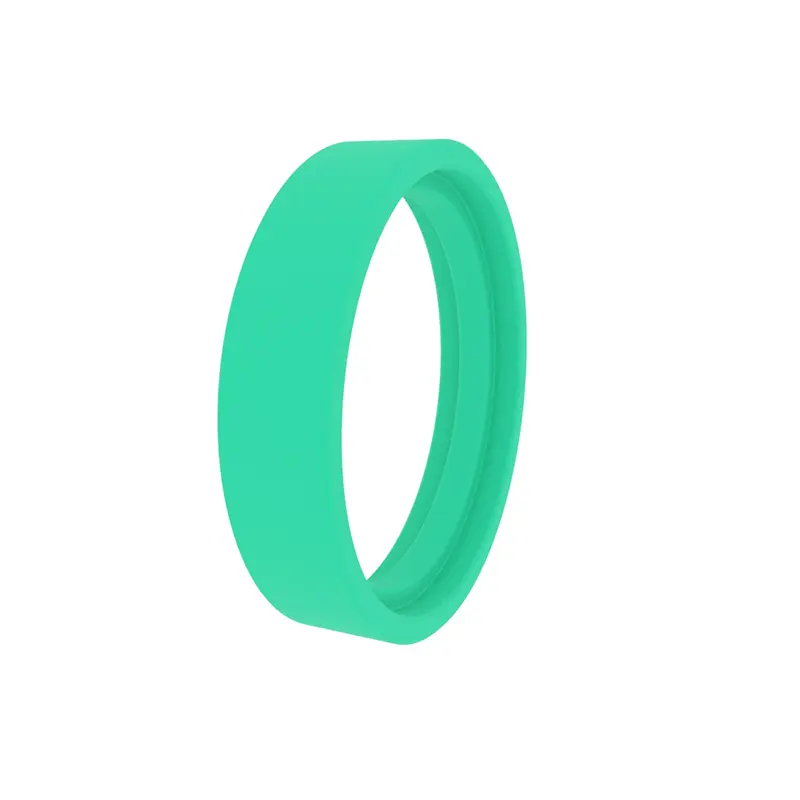

RCF108 -standardi -opasrengas, joka sopii männän sauvan ohjaamiseen, urien kanssa ulomman halkaisijan kanssa, saatavana avaamisella tai ilman.
Tuoteominaisuudet ja sovellukset:
Tuoteominaisuudet
Tiivisteoppaasta, joka sopii ISO10766-vakioontelon uralle, metallipmittiselle sovitukselle, voi estää "estämisen" ja "takavarikointia", voimakasta kuorman kantavaa kapasiteettia ja silti joustavaa ennen hauran lämpötilan saavuttamista. Opasrenkaan reunat on varattu estämään reunat puristamasta rakoon, jonka on tuottanut onkalon uran puolipyöreä.
Pääsovellukset
Suunnittelukoneet, maatalouden koneet, ruiskuvalukoneet, lastaus- ja purkamisalustat, tukiputket, teollisuusajoneuvot, puristimet, metallurgiset sylinterit.

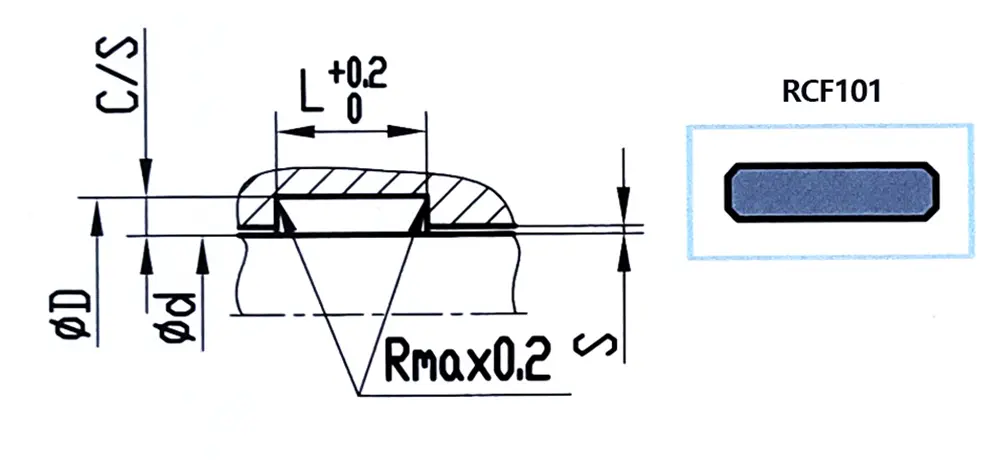

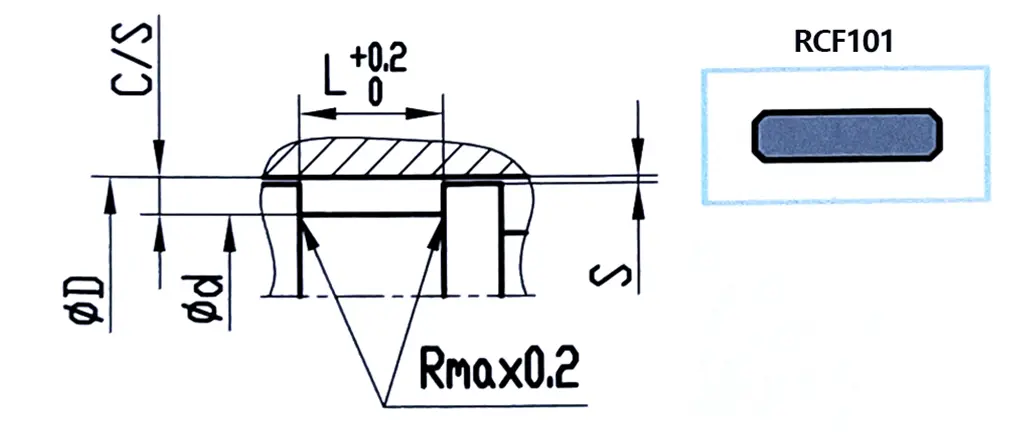

Esimerkki 1 ohjorenkaan ura männän sauvalle
| Φd F8 | Φd H8 | L+0,2 | c/s | Säteittäinen välys S |
| 6-29,9 | Φd+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49,9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | Φd+5 | 9.7 | 2.5 | 0.30-0,6 |
| 100-799,9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1,2 |
Esimerkki 2 männän opasrengasurasta
| Φd H8 | Φd F8 | L+0,2 | c/s | Säteittäinen välys S |
| 6-29,9 | Φd-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49,9 | Φd-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | Φd-5 | 9.7 | 2.5 | 0.30-0,6 |
| 100-799,9 | Φd-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1,2 |
Materiaalit
1. PTFE (keski- ja valokuormille);
2. POM tai PA (valokuormille);
3. Fenolihartsi + kangaskuitu (raskaita kuormituksia)
Opas renkaan leveys ja numero
Kaavaa voidaan käyttää alustavasti t = (f*f) / (d*pr) määrittämiseen
T: Opas renkaan (mm), F: Suurin säteittäinen kuormitus (N), F: Turvakerroin, PR: Suurin sallittu säteittäinen kuormitus (N/mm²), D: Männän tai männän sauvan halkaisija (mm)
Esimerkki: D = 60mm, F = 40kN, Pr = 90N/mm², F = 2, T = 40000*2/60*90 = 14,8 mm
Laskettu vaihtoehto on valita yksi opasrengas, jonka leveys on t = 15 mm tai kaksi opasrenkaita, joiden leveys on 9,7 mm. Jos valitaan kaksi opasrenkaita, joiden leveys on 9,7 mm, turvakerroin voidaan nostaa arvoon 2,6. Yleensä suositeltu turvakerroin on f = 2

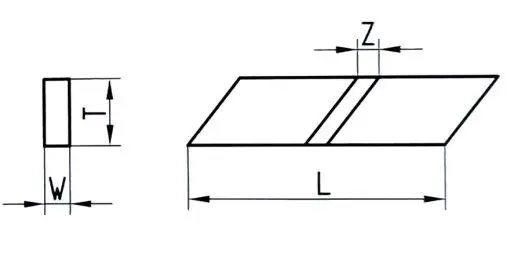

Leikkauspituuden määrittäminen
L = 3,14* (d -w) -k männylle
L = 3,14* (d+w) -k männän sauvalle
K on lämpötilavakio, 0,8 valitaan, kun lämpötila on alle 120 astetta ja 2,0 valitaan, kun lämpötila on yli 120 astetta.

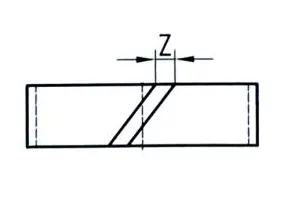

Leikkauskuilu z: n laskeminen
|
|
Fenolihartsi/pom | Ptfe |
| Männän sauva | 0,050 (φd+W) | 0,042 (φd+W) |
| Mäntä | 0,050 (φd-W) | 0,042 (φd-W) |
Viiltotyyppi
30 ° viistoleikkaus

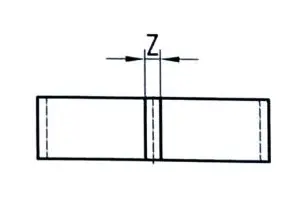

Suora leikkaus (käytetään pääasiassa pyörimiseen tai kääntymiseen ja epästandardiin uriin)

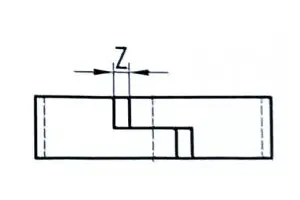

Z-muotoinen viilto (on myös tiivistystoiminto)
