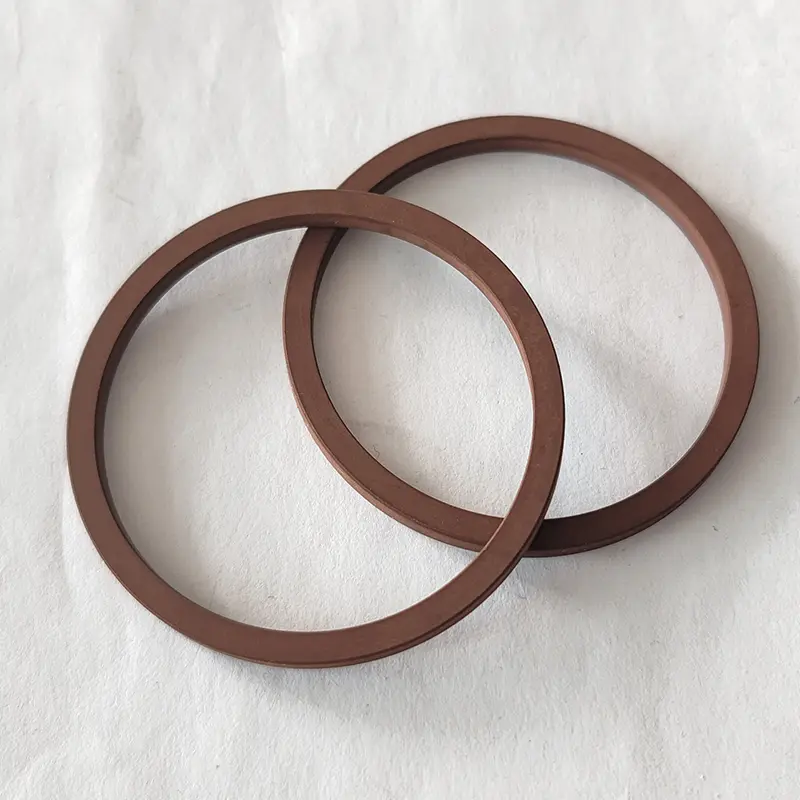

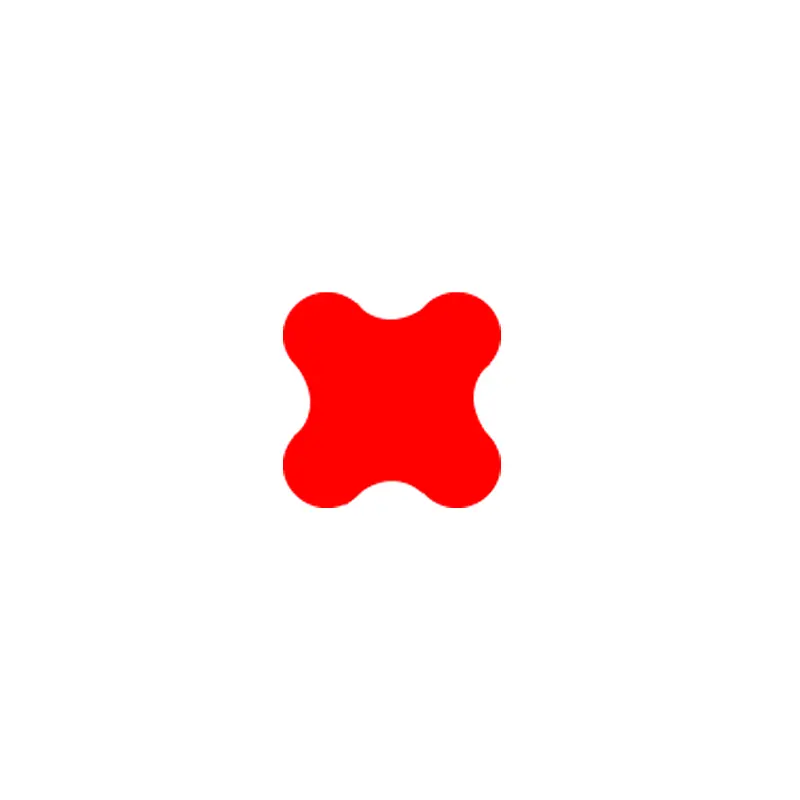

Tarjoamme täyden valikoiman kääntämistä staattisia tiivisteiden ratkaisuja, jotka kattavat tavalliset yleiskäyttöiset ja korkeapaineiset erikoistuotteet. RCFL106/102 ja RCK126 ovat perusmalleja, joissa on yksinkertainen rakenne ja laaja sovellus; RCS130/131 ja RCFL108 omaksuvat suulakepuristuksen ulomman halkaisijan asennussuunnittelun varmistaaksesi uran upotuksen vakauden; RCK120/127 ja muut samanlaiset sarjan tuotteet saavuttavat saman luotettavuuden suulakepuristussisähalkaisijan asennuksen avulla.
Vastauksena laipan tiivistystarpeisiin RCF110 ja RCR118 voivat kantaa painetta molemmissa suunnissa, ja painesuunta on ilmoitettava tilauksen yhteydessä. Tuotelinja kattaa täysin matalapaineiset korkeapaineisiin työoloihin, ja materiaali on kulutuskestävää ja korroosionkestävää, ja sitä käytetään laajasti hydraulisissa järjestelmissä, putkilinjan liitännäissä ja teollisuuslaitteiden tiivistyksessä.
Tuoteominaisuudet ja sovellukset:
Sovellus: Yleiskäyttö, ID -tiiviste, OD -tiiviste, aksiaalitiiviste

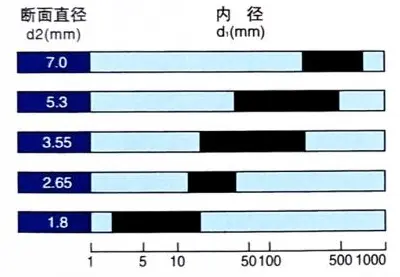

O-rengasvaatimukset ja urat
Tilauskoko
Φd1 ...... sisähalkaisija
Φd2 ...... osion halkaisija
Tilausesimerkki
Malli: RCFL106
Sisähalkaisija Leikkaus halkaisija: 14x1.8
Materiaali: NBR
Soveltaminen
Paine sisäpuolelta: O-rengas on pakattu ulkohalkaisijasta
Paine ulkopuolelta: O-rengas on pakattu sisähalkaisijasta
O-renkailla on tarkkoja valmistustoleransseja. Sallitut toleranssit on standardisoitu DIN3771: n ja ISO3601/1: n mukaan (halkaisija jopa 7 mm, sisähalkaisija jopa 670 mm). Vastaavat toleranssit on esitetty seuraavassa taulukossa.
| Osastojen toleranssi | ||||||||
| Osasto | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Suvaitsevaisuus | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Sisähalkaisijatoleranssi | ||||||||||
| Sisähalkaisija | 1,80 ~ 6.30 | 6,70 ~ 11,20 | 11,8 ~ 21.2 | 22,4 ~ 40,0 | 41.2 ~ 80,0 | 82,5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Suvaitsevaisuus | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Vastaava sisähalkaisijan prosenttiosuus % | ||||||||||

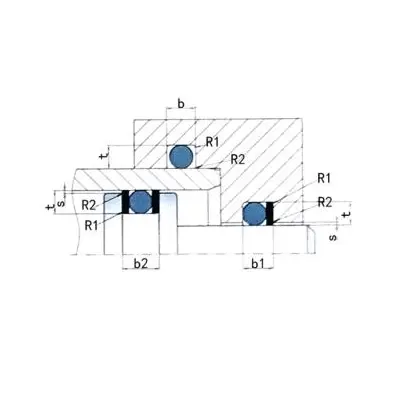

Uran koko
 |
||||||||||
| Osasto D2 | Uran syvyys t | Uran leveysyksikkö: mm (+0,20) | Säde R1 mm | |||||||
| mm | Staattinen | Dynaaminen (hydraulinen) | Dynaaminen (pneumaattinen) | b - Ei pidätysrengaa | B1 1 pidätysrengas | b2 2 pidätysrengasta | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2-0,4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2-0,4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2-0,4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2-0,4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2-0,4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2-0,4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2-0,4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0,3-0,6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3-0,6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3-0,6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3-0,6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6-1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6-1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6-1,0 | |||
