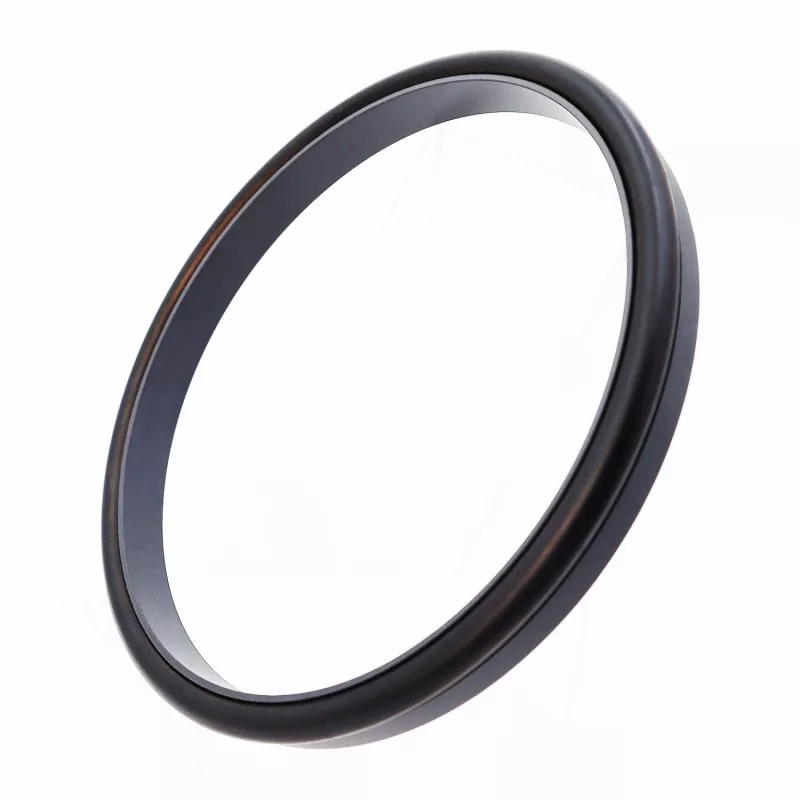

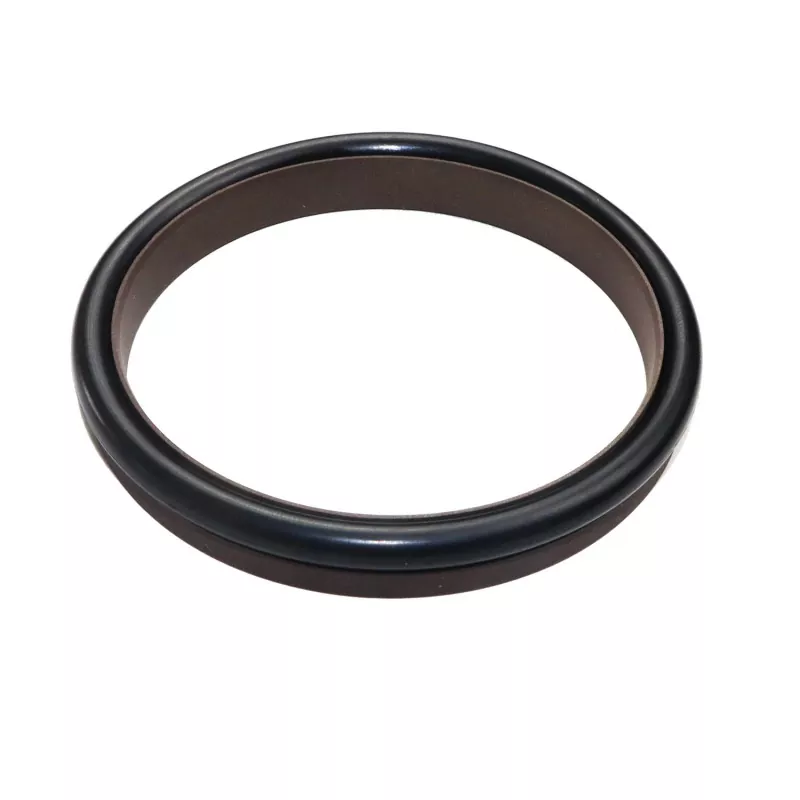

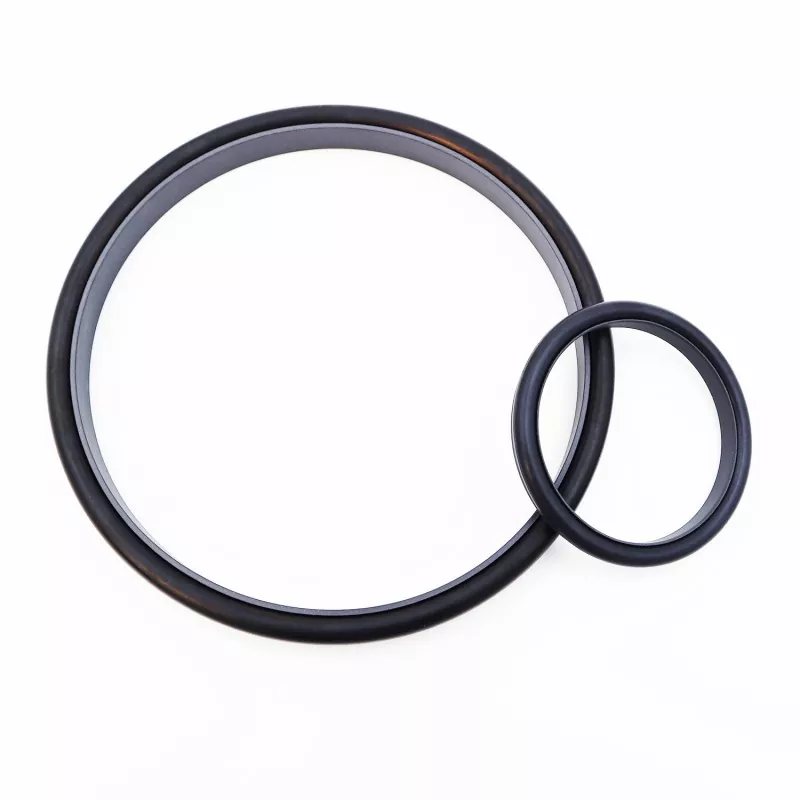

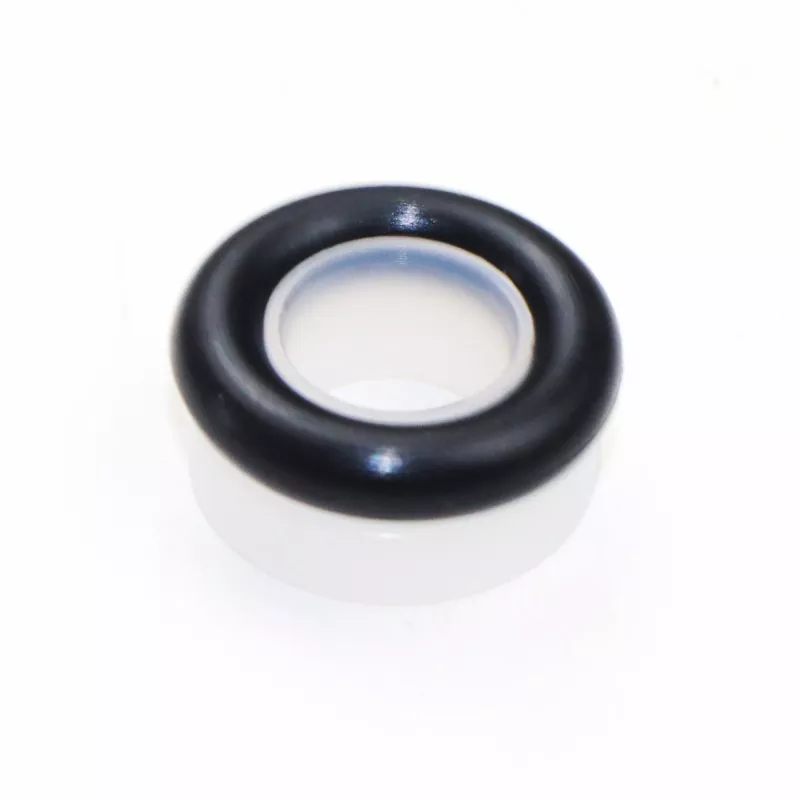

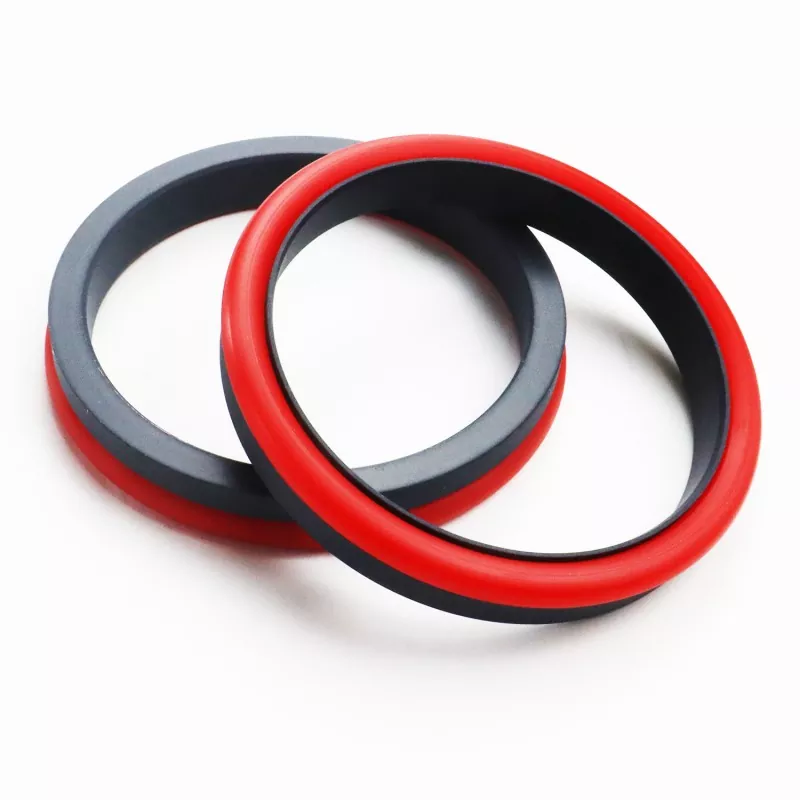

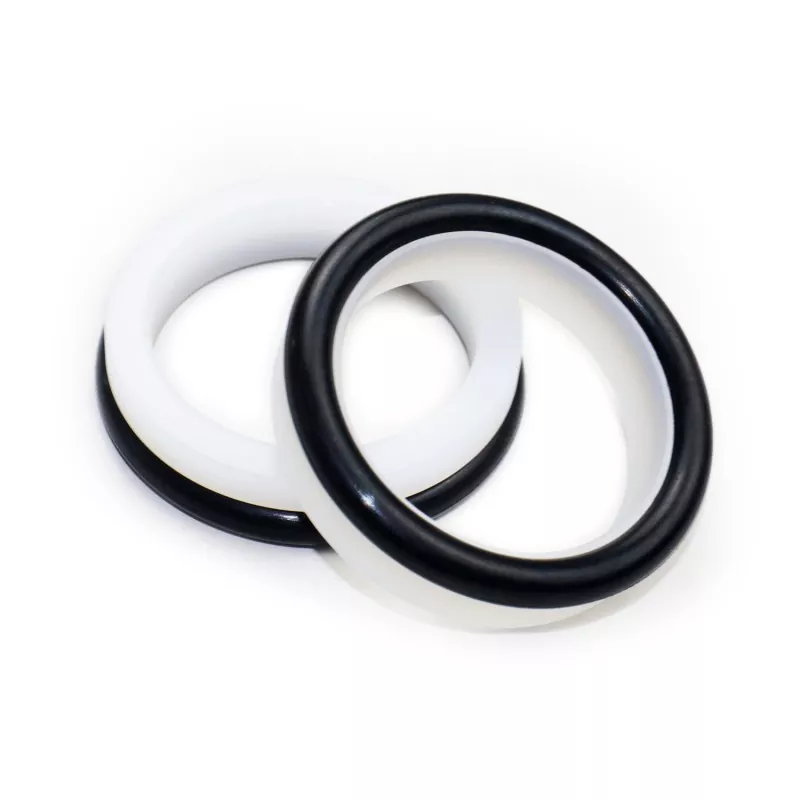

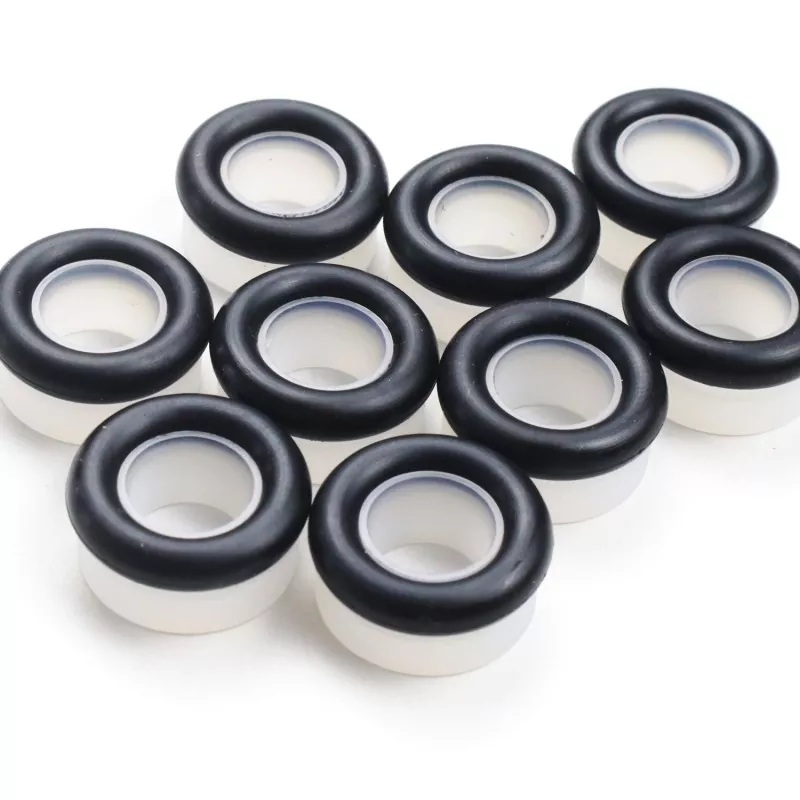

Vahvistettu suorakulmainen yhdistetty tiiviste (Ultra-High Pressure/Hydraulic Pressure Seal) koostuu vahvistetusta suorakulmaisesta tiivisterenkaasta, joka on valmistettu PTFE:stä ja sen komposiittimateriaaleista, sekä O-renkaasta. Se soveltuu yksisuuntaiseen tiivistykseen hydraulisessa edestakaisin liikkeessä.
Käytetyn O-renkaan tyypistä riippuen se on saatavana RC08- ja RC09-sarjoissa (yhteensopiva GB1235-sarjan O-renkaiden kanssa). Tiivistysrenkaan optimoidun paksuuden ansiosta se toimii hyvin myös vedenpaineessa tai muissa matalaviskoosisissa väliaineissa.
Vahvistetun tiivisterenkaan rakennerakenne parantaa myös tiivisteen kestävyyttä korkealla ja erittäin korkealla paineella. Se ei yleensä sovellu asennettavaksi suljettuihin uriin.
1. Matala kitka, alhainen käynnistysvastus, tasainen liike, tasainen dynaaminen ja staattinen kitka, ei virumista.
2. Pitkä käyttöikä, sopii öljyttömään voitelutiivistykseen.
3. Soveltuu korkeapaineisten, ultrakorkeapaineisten ja matalaviskositeettisten väliaineiden, kuten veden, tiivistämiseen.
Ääriarvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus (m/s) |
Media |
|
≤200 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
Hydrauliöljy, palonkestävät nesteet (HFA/HFB), kaasu jne. |
|
-20 - +200 (FKM O-renkaalla) |
1. Sopivat O-rengasmateriaalit: R01-nitriilibutadieenikumi (NBR), RO2-fluorikumi (FKM) jne.
2. Tiivistysrengasmateriaali: Vakiomateriaali PTFE3, muita valinnaisia materiaaleja ovat PTFE2, PTFE4 ja muut korkean suorituskyvyn materiaalit.
Tilausmalli RC08—80x90.2x11.2—PTFE3—R01 Malli-tangon halkaisija x uran halkaisija x uran leveys-materiaalikoodi

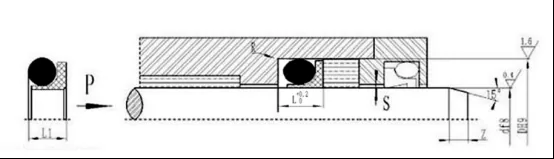

RC08 Tekniset tiedot ja parametrit Taulukko
Voi valmistaa minkä tahansa kokoisia tuotteita, jotka on lueteltu eritelmätaulukossa
|
Vakio df8 RCO8 |
Kevyt kuorma df8 RCO8-Q |
Raskas kuorma df8 RC08-Z |
Uran halkaisija D H9 |
Uran leveys L+0,2 |
Tiivisteen korkeus L1 |
Pyöristetyt kulmat Rmax |
Säteittäinen välys Smax |
Viiste Zmin |
O-renkaan langan halkaisija dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5-17.9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5-17.9 |
18-39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18-39,9 |
40 ~ 108,9 |
5-17.9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40 ~ 108,9 |
109 ~ 629 |
18-39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109 ~ 629 |
630 ~ 999 |
40 ~ 108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630 ~ 999 |
1000 ~ 1599 |
109 ~ 629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥ 1600 |
630 ~ 999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥ 1600 |
-- |
1000 ~ 1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Huomautus:1. Ota yhteyttä yritykseemme, jos tarvitset suljettua urajärjestelmää.
2. Paine > 60MPa, juuren H8/f8 sovitustoleranssi, ultrakorkeapainetiiviste Smax < 0,05.
