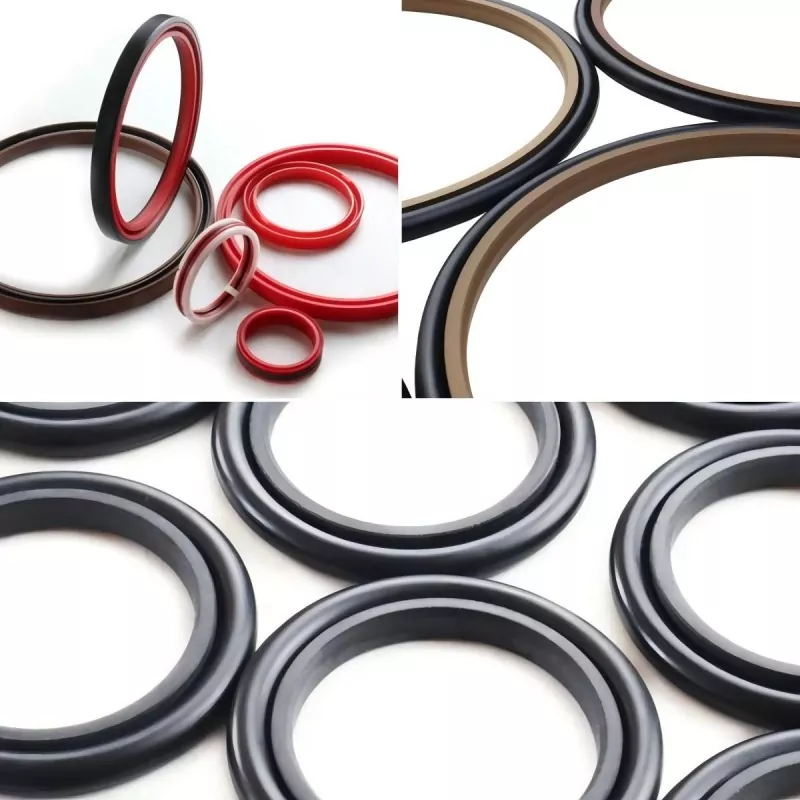

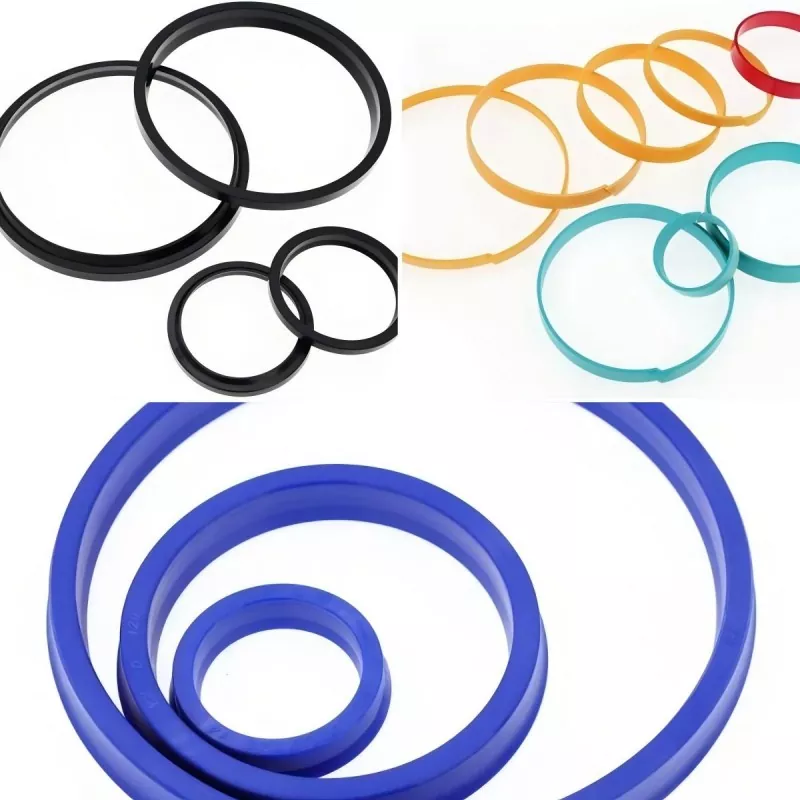

U-rengas on hydraulisylinterien yleisimmin käytetty öljytiiviste. Se on tyypillinen huulityyppinen tiiviste, joka tarjoaa tehokkaan tiivistyskyvyn riippumatta siitä, onko se kiinnitetty mäntään tai männän varteen. Matalilla paineilla,tiivisteperustuu huulen häiriömuodonmuutokseen; Pieni kosketuspinta-ala johtaa suhteellisen alhaiseen kitkaan.
Paineen noustessa huulen elastinen muodonmuutos kasvaa sekä veto-, puristus- ja taivutusjännitykset, jolloin säteittäinen kosketusvoima kasvaa automaattisesti. Kosketuspituus tiivistepinnan kanssa laajenee, kunnes koko U-renkaan aksiaalinen pituus koskettaa, mikä varmistaa tehokkaan tiivistyksen korkeapaineolosuhteissa.
Kaikki hydraulisylinterit on varustettava pölytiivisteellä. Männän varren paluuiskun aikana pölytiiviste raapii pois varren pintaan tarttuneita epäpuhtauksia ja suojaa päätiivistettä ja ohjausholkkia vaurioilta. Kaksitoimiset pölytiivisteet tarjoavat myös lisätiivistystoiminnon; niiden sisähuuli raaputtaa pois männänvarren pintaan kiinnittyneen öljykalvon, mikä parantaa yleistä tiivistyskykyä.
1. Vuoto, joka johtuu tiivisteen väärästä asennussuunnasta
2. Vuoto, jonka aiheuttaa vieraita esineitä tai pölyä, joka pääsee tiivisteeseen asennuksen aikana tai putkiston sisältä
3. Väärän asennuksen aiheuttaman tiivistevaurion aiheuttama vuoto
4. Männänvarren pinnan naarmujen aiheuttama vuoto
5. Epätasaisten liitospintojen aiheuttama vuoto hitsauksen aikana
6. Epäkeskisyydestä tai keskipisteestä poikkeavasta kuormituksesta johtuva vuoto riittämättömästä samankeskisyydestä
7. Vuoto, joka johtuu pinnoitteen epätasaisesta levityksestä tai pinnoitemateriaalin pääsystä tiivisterenkaaseen
1. Liiallisen paineen aiheuttama pursotusvaurio
2. Suljetun ilman adiabaattisen puristuksen aiheuttama tiivisteen palaminen
3. Materiaalin hajoaminen (esim. turpoaminen), joka johtuu tiivistemateriaalin ja käyttöaineen välisestä yhteensopimattomuudesta
4. Materiaalin kuluminen korkeiden lämpötilojen vuoksi
5. Materiaalin kovettumisen ja kutistumisen aiheuttama vuoto matalissa lämpötiloissa
6. Lämmön muodostuminen ja kuivakitka tiivisteessä korkeataajuisen edestakaisen liikkeen vuoksi
7. Epävakaa liike alhaisilla paineilla ja pienillä nopeuksilla
8. Nopeutunut tiivisteen kuluminen huonon voitelun vuoksi
9. Komponenttien tärinän aiheuttama vuoto
10. Ympäristöpölyn aiheuttama epänormaali tiivisterenkaan kuluminen
11. Ruosteen aiheuttama vuoto tiivisteurassa
1. Sylinterin piipun tai männänvarren vauriot, jotka johtuvat väärästä ohjaus-/tukikomponenttien materiaalien valinnasta
2. Puristumisvaurio, joka johtuu kitkapintojen välisestä väärästä välyksestä
3. Tiivisterenkaan vaurioituminen sylinterin piipun tai männänvarren päiden virheellisestä kierteestä tai viisteestä
4. Huono toimintakyky johtuen jäykkyyttä tai omapainoa koskevista laskentavirheistä
5. Tiivisterenkaan vaurioituminen tiivisteen asennuksen virheellisestä viisteestä
6. Tiivisterenkaan kuluminen epäsopivan liukupinnan karheuden vuoksi
7. Tiivisterenkaan kuluminen tai vauriot, jotka johtuvat epätasaisesta pinnoituksesta, pinnan huokoisuudesta tai naarmuista tiivisteen läpi kulkevalla pinnalla
8. Tiivisteen kuluminen tai vaurio, joka johtuu riittämättömästä pinnan karheudesta tiivisteurassa (erityisesti akselitiivisteen urissa)
9. Männän tai männänvarren pinnoitteen huokoisuuden aiheuttama vuoto
10. Sylinterin piipun ja männänvarren kuluminen tai naarmuuntuminen huonon voitelun vuoksi
1. Tiivistemateriaalin kuluminen tai hajoaminen, joka johtuu altistumisesta korkeille lämpötiloille varastoinnin tai kuljetuksen aikana
2. Voimakas valo, otsoni tai säteily, joka aiheuttaa tiivistemateriaalien huonontumista
3. Väärät säilytysmenetelmät, jotka johtavat tiivisterenkaan muodonmuutokseen
4. Tiivistysmateriaalien vanheneminen pitkäaikaisen varastoinnin vuoksi
Syyt ja toimenpiteet:
1. Virheellinen asennus: Asenna tiivisterengas oikein; Vältä käänteistä asennusta tai kohdistusvirheitä

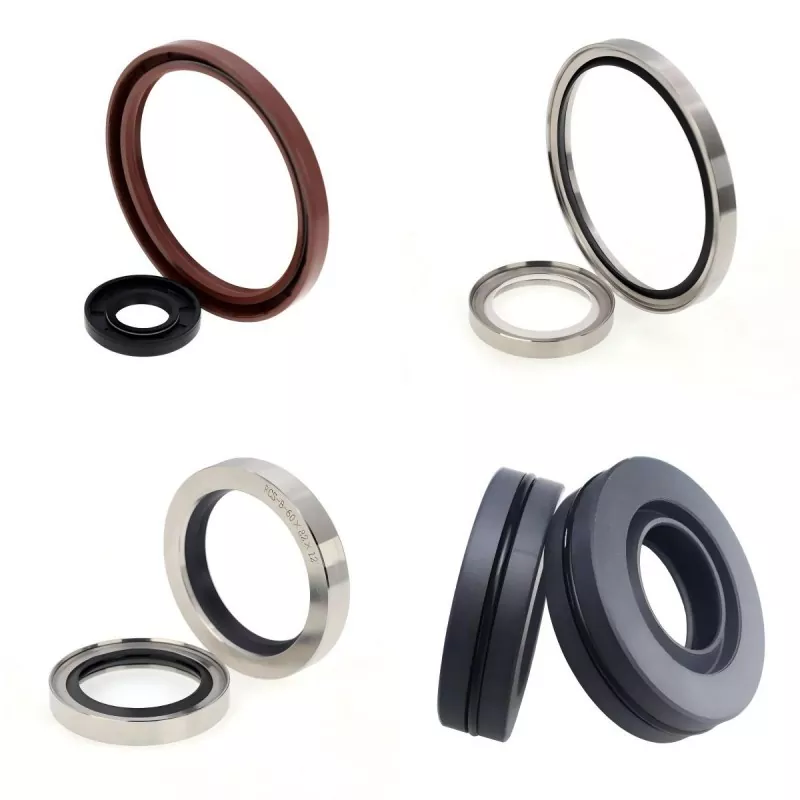

2. Riittämätön huulipaine (öljytiivisteet): Tarkista tiivisteen mitat ja tarkista, toimiiko jousi oikein
3. Akselin karheus tai pintavirheet: Vähennä akselin karheutta tai valitse pehmeämpi tiiviste tai vaihtoehtoinen tiivistemateriaali
4. Tiivisteen huulen halkeilu: Todennäköisesti syynä akselin pinnan epätasaisuus, väärä tiivistemateriaali tai liiallinen nopeus/lämpötila
5. Tiivisterenkaan vaurio tai kuluminen: Vaihda tiivisterengas ja valitse sellainen, jolla on korkeampi kulutuskestävyys
Syyt ja toimenpiteet:
1. Huono voitelu: Harkitse vaihtamista PTFE-kitkapintaan
2. Liiallinen esijännitys: Harkitse tiivistetyypin vaihtamista
3. Liiallinen paine: Harkitse tiivistetyypin vaihtamista
Syyt ja toimenpiteet:
1. Väärä tai huolimaton asennus: Käytä asianmukaisia tekniikoita ja työkaluja.
2. Karkea akselin pinta: Tarkista pinnan karheus ja viisteystiedot.
3. Hankaavien hiukkasten esiintyminen (ilmenee myös akselin kulumisena): Käytä pölytiiviitä tiivisteitä pölyisissä ympäristöissä.
Syyt ja toimenpiteet:
1. Väärä tiivistetyyppi tai materiaalivalinta: Valitse sopivampi tiivistetyyppi käyttöolosuhteiden perusteella.
2. Liiallinen paine: Valitse sopivampi tiivistetyyppi käyttöolosuhteiden mukaan.
3. Liian korkea lämpötila: Valitse sopivampi tiivistetyyppi käyttöolosuhteiden mukaan.
Syyt ja toimenpiteet:
1. Huono kokoonpano: Varmista, että se vastaa tiivistettä koskevia suositeltuja standardeja; vähennä häiriöitä tai painetta tarvittaessa.
2. Väärät tiivisteen mitat: Tarkista mittatiedot.
3. Liiallinen pinnan karheus: Vähennä pinnan karheutta.
4. Suuri liukunopeus: Tiivisteen tyyppi on ehkä vaihdettava.
5. Väliaineen liiallinen käyttöpaine: Tiivisteen tyyppi tai materiaali on ehkä vaihdettava.
Syyt ja toimenpiteet:
1. Tiivisteen kuivakitka: Paranna käyttöolosuhteita.
2. Liiallinen pinnan karheus: Vähennä pinnan karheutta.
3. Huono voitelukalvon muodostus: Paranna käyttöolosuhteita tai muuta tiivistetyyppiä (esim. käytä PTFE-komposiittitiivisteitä).
Syyt ja toimenpiteet:
1. Taaksepäin asennettu tiiviste: Tarkista asennus; käytä tarvittaessa kaksisuuntaista tiivistettä.
2. Riittämätön esijännitys: Tarkista mitat ja esijännitys.
3. Tiivisteen kutistuminen: Tarkista tiivistemateriaalin ja väliaineen välinen yhteensopivuus.
4. Tiivisteen kuluminen: Vaihda tiiviste ja tutki kulumisen syy; harkitse tiivistetyypin vaihtamista, jos käyttöikä on lyhyt.
Syyt ja toimenpiteet:
1. Virheellinen alkukokoonpano: Vaihda tiiviste ohjeiden mukaisesti ja tarkista asennuksen tila huolellisesti.
2. Vääntövika (O-renkaat): Arvioi O-renkaan soveltuvuus.
3. Suulakepuristusvauriot (napsuminen): Vähennä pursotusväliä; asenna tarvittaessa vararenkaat.
4. Kuluminen: Tarkista mitat ja säädä suulakepuristusväliä tarvittaessa.
① Älä avaatiivistepakkaus, ellei se ole välttämätöntä; muuten pölyä voi tarttua tai naarmuttaa tiivisteitä.
② Säilytä viileässä paikassa poissa suorasta auringonvalosta; UV-säteet ja kosteus nopeuttavat kumi- ja muovimateriaalien kulumista ja mittojen muutoksia.
③ Kun säilytät pakkaamattomia tuotteita, varmista, ettei niihin pääse tarttumaan vieraita aineita ja säilytä ne alkuperäisessä kunnossaan. Nailonmateriaalit on suljettava tiiviisti kosteuden imeytymisen aiheuttamien mittamuutosten estämiseksi.
④ Älä aseta tiivisteitä lähelle lämmönlähteitä, kuten kattiloita tai uuneja; korkeat lämpötilat nopeuttavat tiivisteen vanhenemista.
⑤ Älä aseta tiivisteitä televisioiden tai otsonilähteiden lähelle.
⑥ Älä ripusta tiivisteitä neuloilla, langoilla tai köysillä, koska tämä voi aiheuttaa muodonmuutoksia tai vaurioita tiivistehuulissa.
⑦ Värinmuutos tai valkoisen jauheen (kukkivan) ilmestyminen tiivisteen pinnalle ei vaikuta suorituskykyyn.
