Hydrauliset männän sauvatiivisteet

Ruichen Sealsilla on laaja kokemus hylkeiden ja tiivistysmateriaalien tuotannosta ja kehittämisestä. Hydrauliset männän sauvatiivisteemme sisältävät erilaisia ​​malleja. Voit tehdä sopivan valinnan alla olevien yksityiskohtaisten tietojen perusteella tai ottaa meihin yhteyttä saadaksesi sopivampi ja räätälöity tiivistysratkaisu.

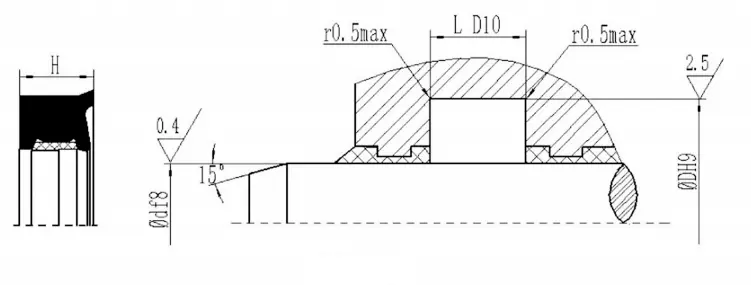

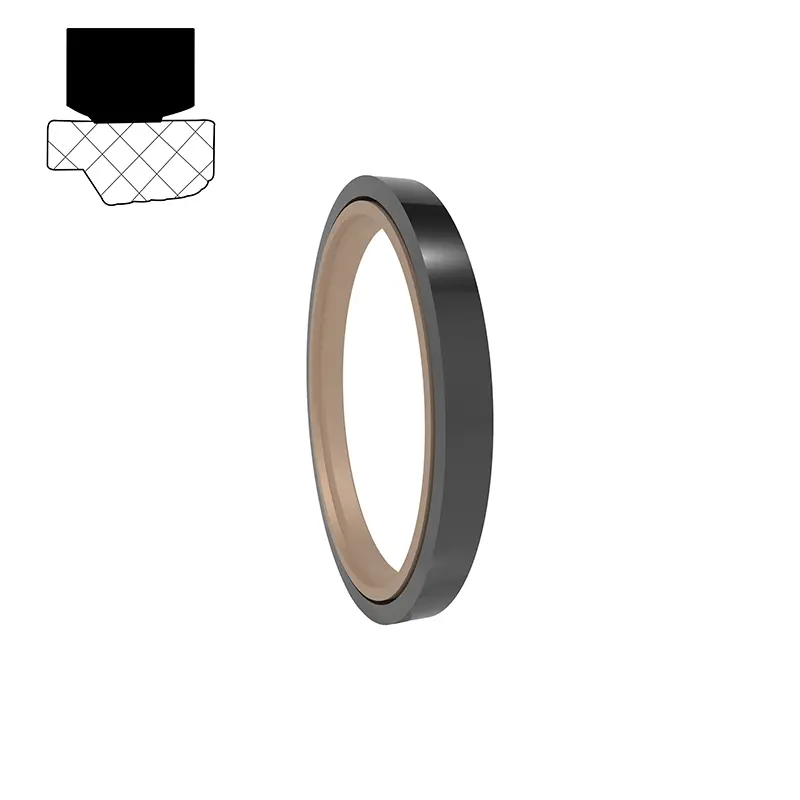

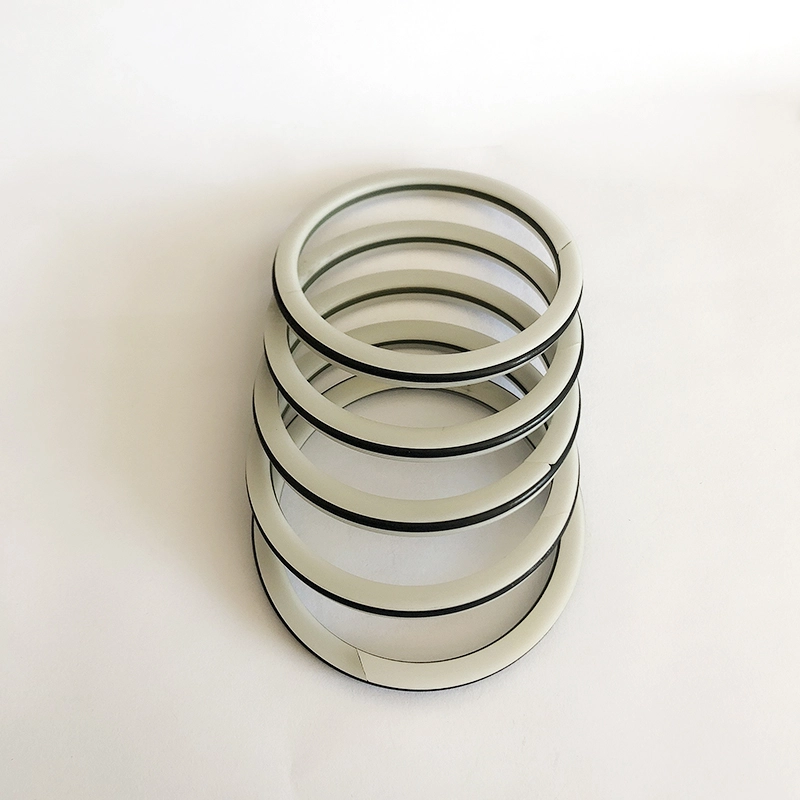

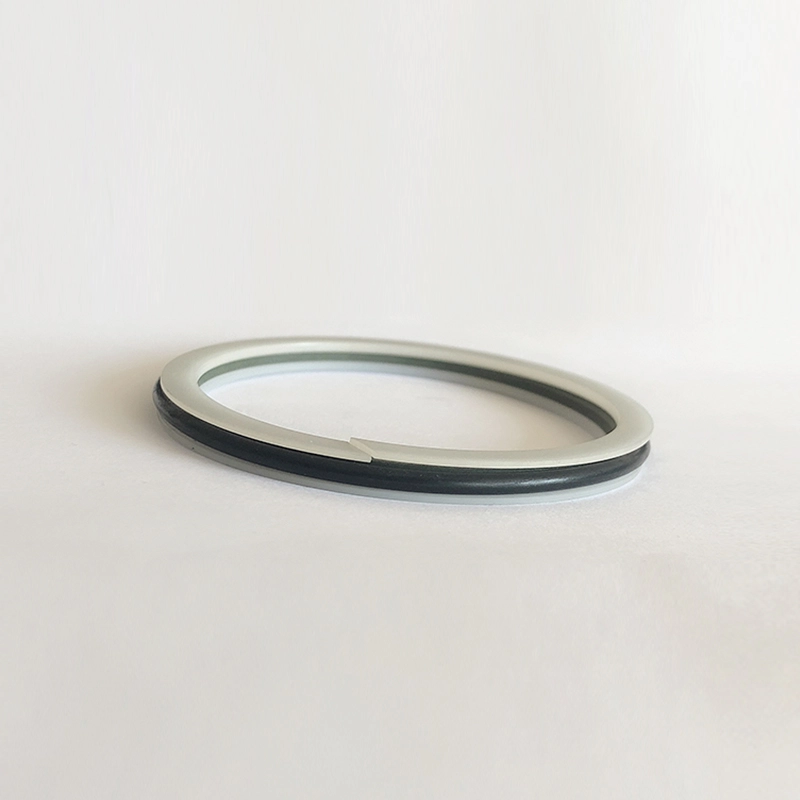

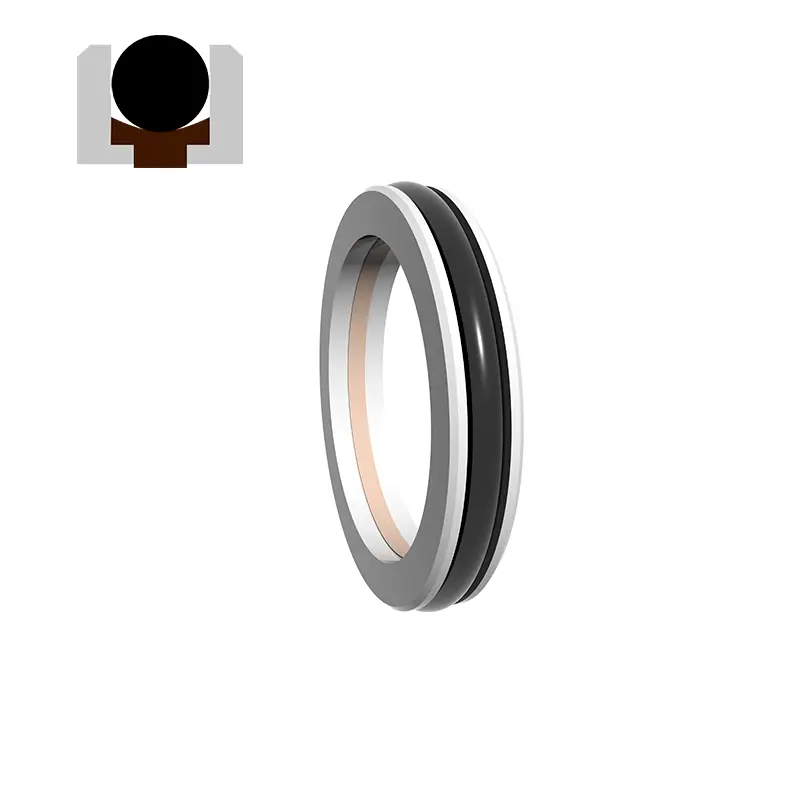

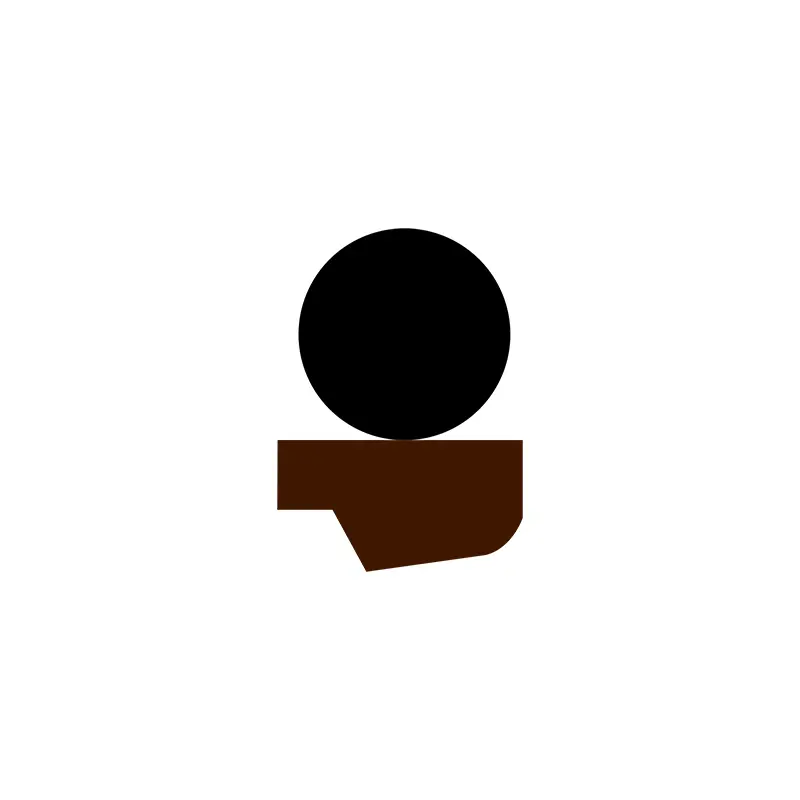

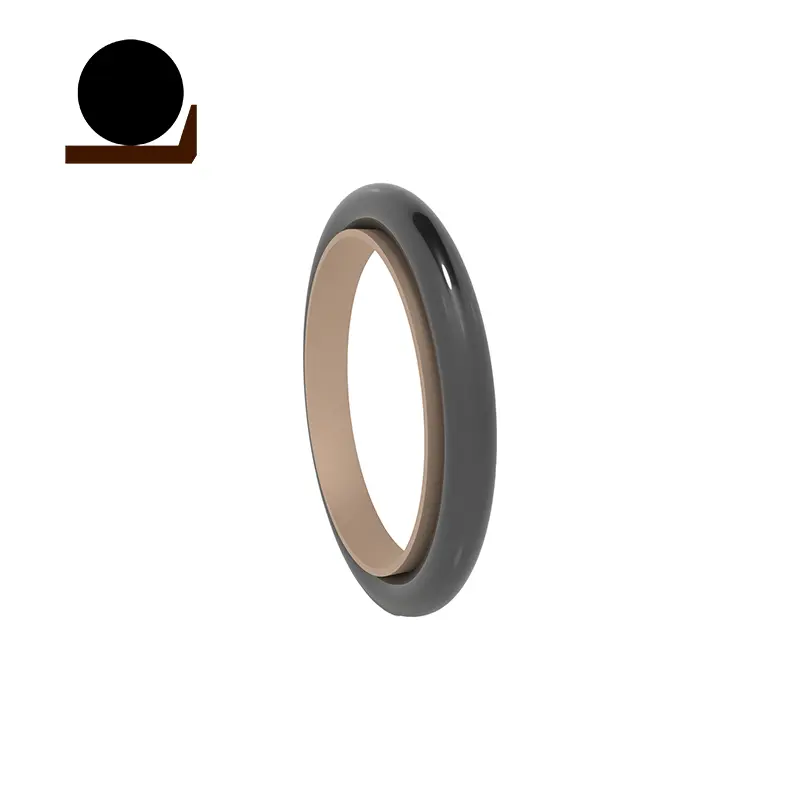

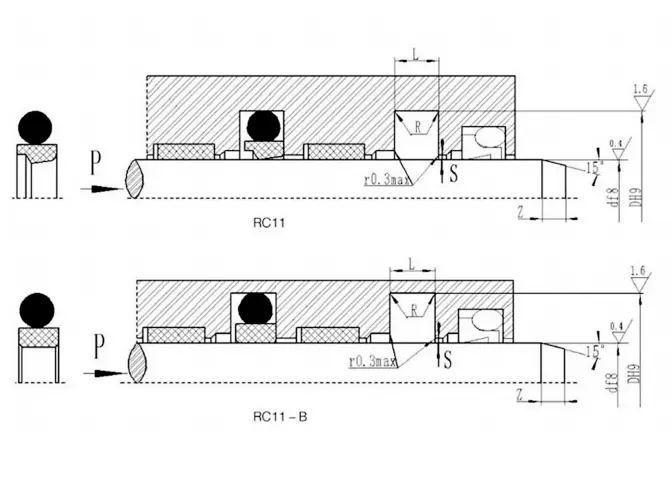

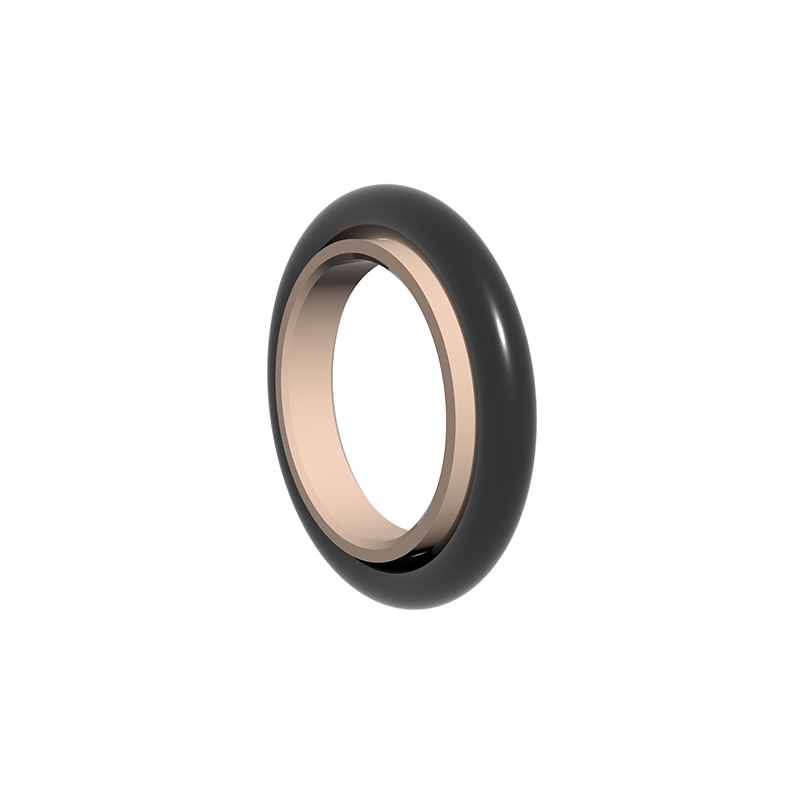

RC11 koostuu täytetystä PTFE-asteittaisesta tiivistysrenkaasta ja O-muotoisesta kumirenkaasta, joka sopii hydrauliseen edestakaiseen liikkeeseen yksisuuntaiseen painetiivistykseen.

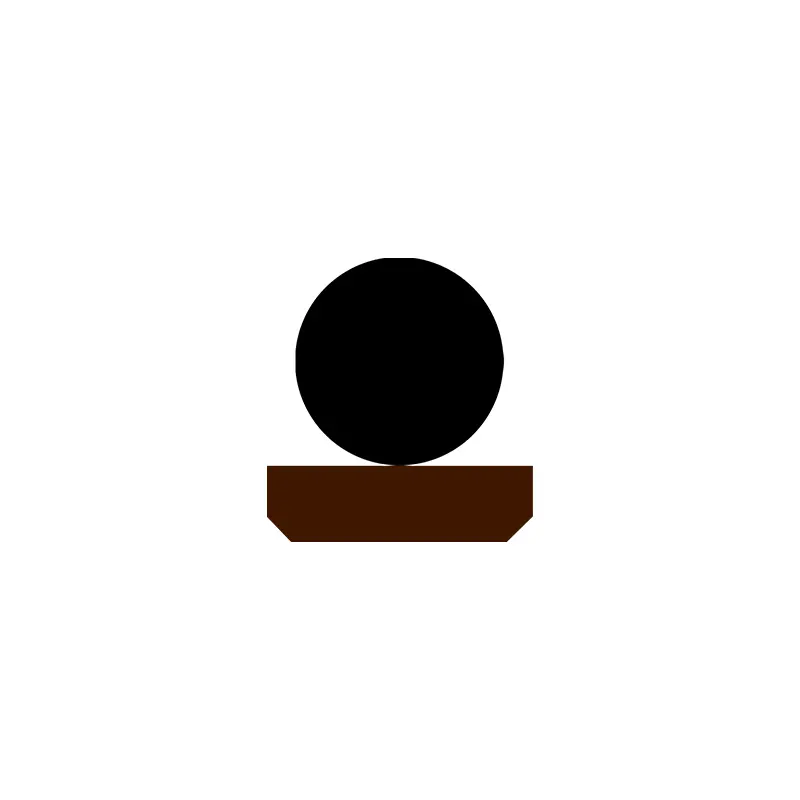

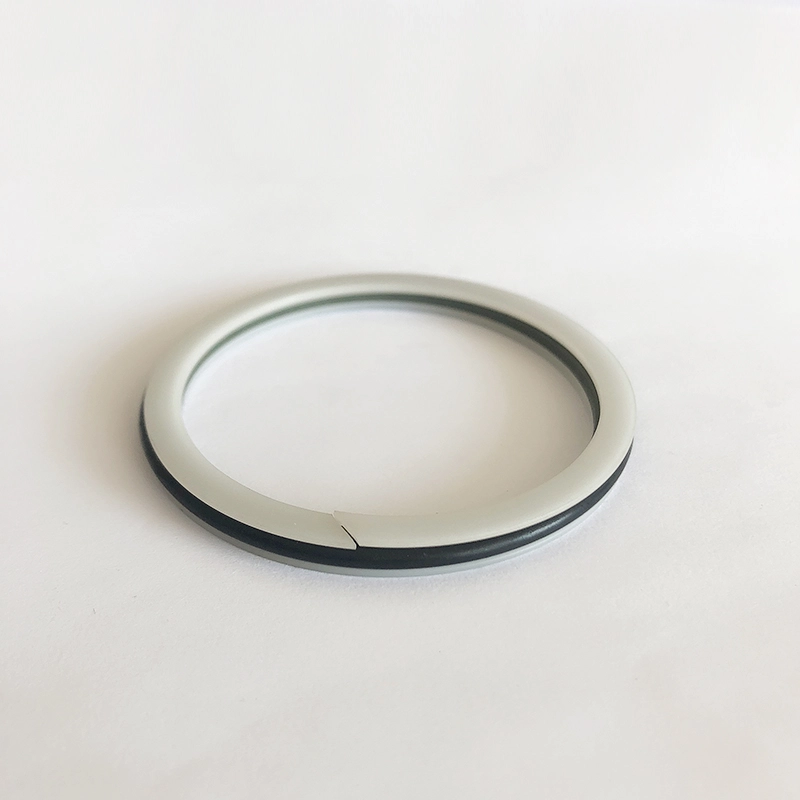

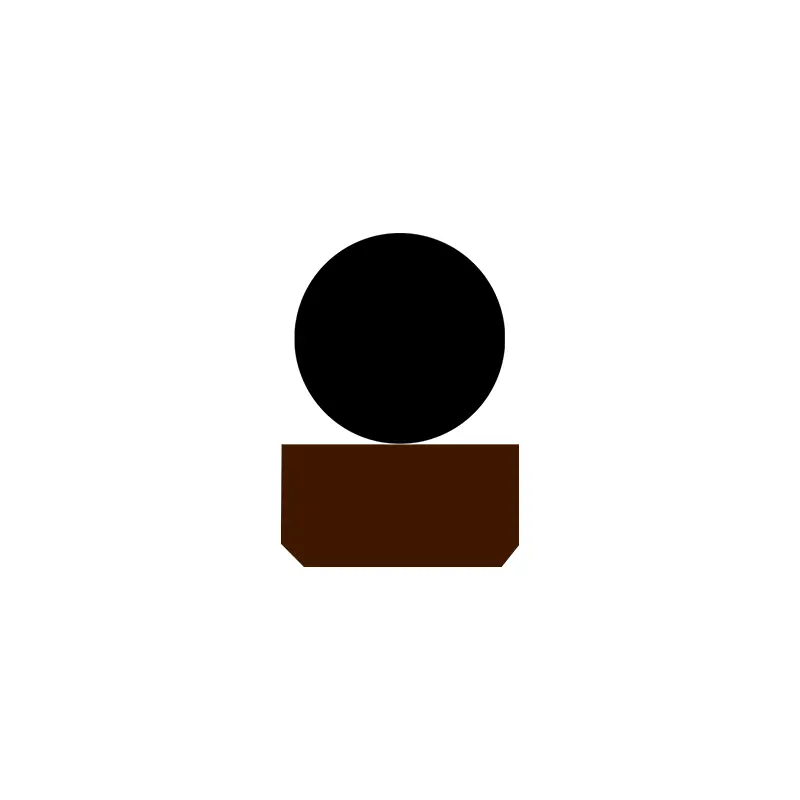

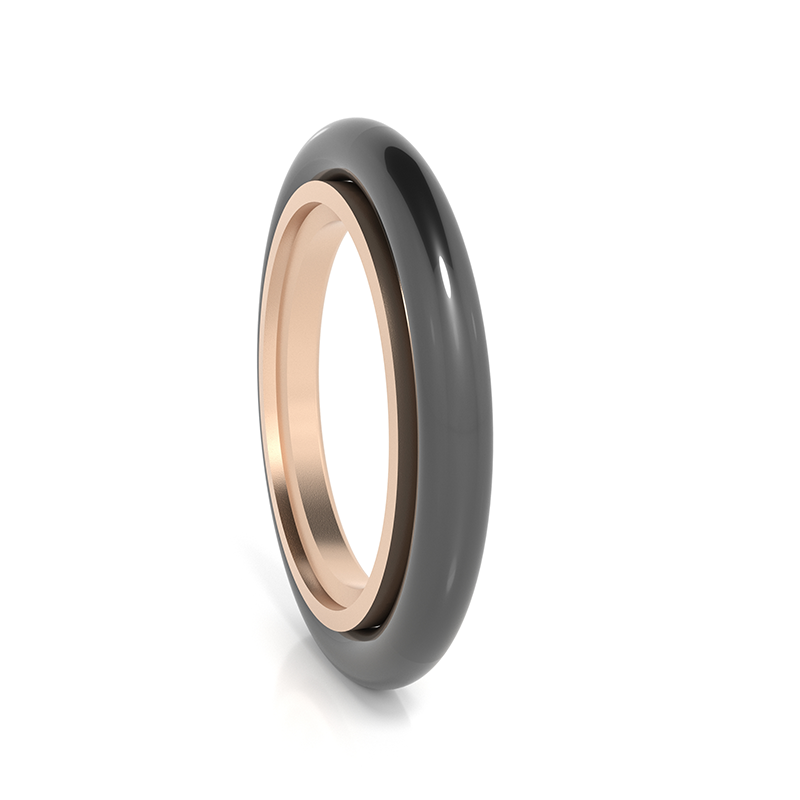

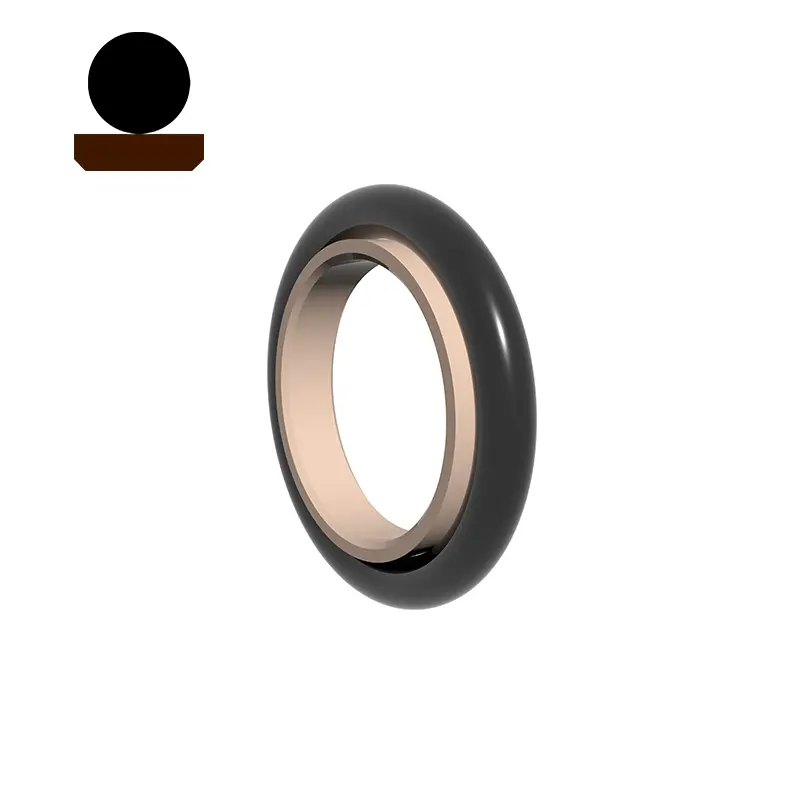

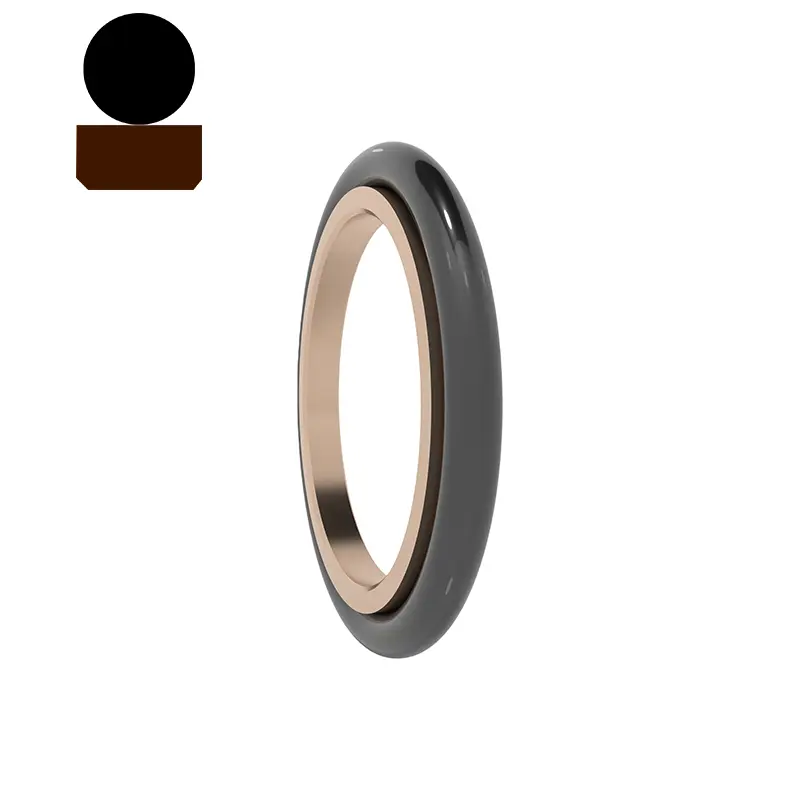

RC11-B koostuu täytetystä PTFE: n suorakaiteen muotoisesta tiivistysrenkaasta ja O-muotoisesta kumirenkaasta, joka sopii hydrauliseen edestakaiseen liikkeeseen kaksisuuntaiseen painetiivistykseen. O-rengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Sitä käytetään yleensä yhdessä opasrenkaan kanssa. Jaetut (avoimet) uria tulisi käyttää alle 30 mm: n sauvan halkaisijoille. Ominaisuudet:

1. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;

2. erittäin korkea paineen vakaus paineessa ja ankarissa olosuhteissa;

3. Korkea käyttöikä, sitä voidaan käyttää öljytöntä voitelutiivisteisiin;

4. Voidaan käyttää tiivistämään matala viskositeettiväliaineita, kuten vettä;

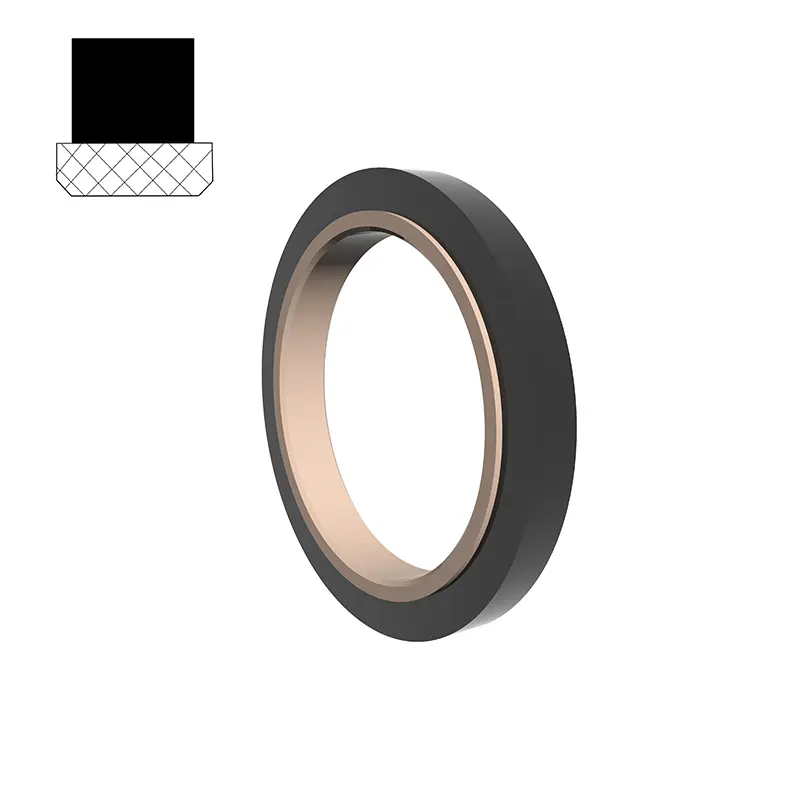

RC12 koostuu täytetystä PTFE-asteittaisesta tiivistysrenkaasta ja suorakulmaisesta kumirenkaasta, joka sopii hydrauliseen edestakaiseen liikkeeseen yksisuuntaiseen paineen tiivistymiseen. Suorakulmainen rengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Sitä käytetään yleensä yhdessä opasrenkaan kanssa. Jaetut (avoimet) uria tulisi käyttää alle 30 mm: n sauvan halkaisijoille. Sitä käytetään enimmäkseen raskaissa hydraulilaitteissa.

Ominaisuudet:

1. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;

2. erittäin korkea paineen vakaus paineessa ja ankarissa olosuhteissa;

3. Korkea käyttöikä, sitä voidaan käyttää öljytöntä voitelutiivisteisiin;

4. Voidaan käyttää tiivistämään matala viskositeettiväliaineita, kuten vettä;

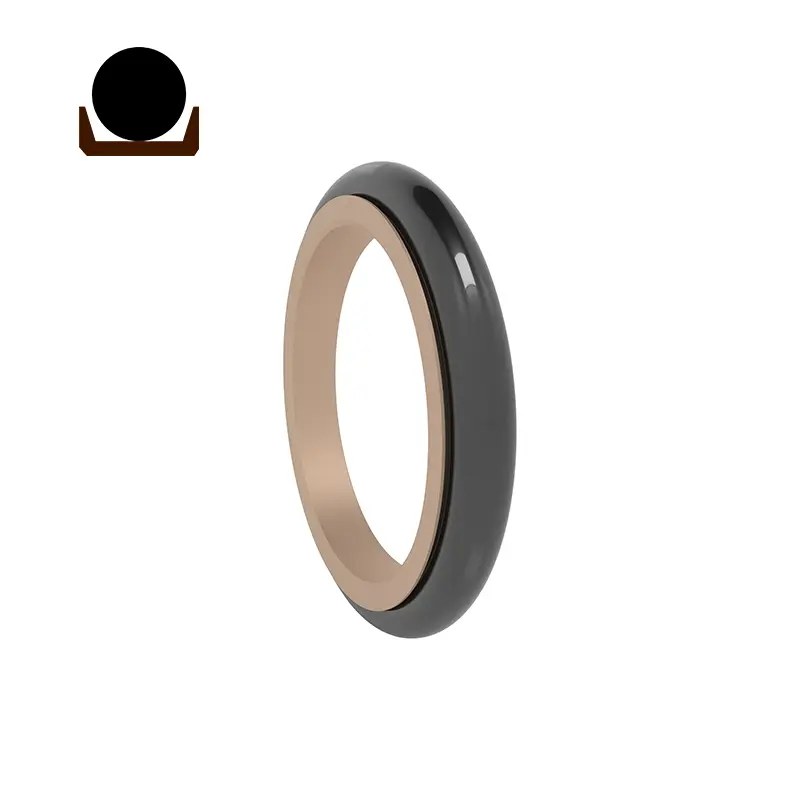

SPNC/RC13 koostuu PTFE: n korkin muotoisesta tiivistysrenkaasta ja O-muotoisesta kumirenkaasta, joka soveltuu hydrauliseen ja pneumaattiseen edestakaiseen liikkeen kaksisuuntaiseen paineen tiivistymiseen. O-muotoinen rengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Tiivistysrengas omaksuu ohuen huulisuunnittelun, jolla on hyvä seurantakorvauskyky, joten tiivistymisteho on hyvä ja se voidaan asentaa GB12350-rengasuraan. Jaetut (avoimet) uria tulisi käyttää alle 30 mm: n sauvan halkaisijoille. Ominaisuudet:

1. Sitä voidaan käyttää sekä hydrauliseen että pneumaattiseen, ja sitä voidaan käyttää kaksisuuntaiseen paineen tiivistymiseen;

2. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka ja ei hiipivää;

3. Pitkä käyttöikä, sitä voidaan käyttää öljytöntä voiteluhistoriaan;

4. Pieni rakennetila, helppo asennus ja huolto;

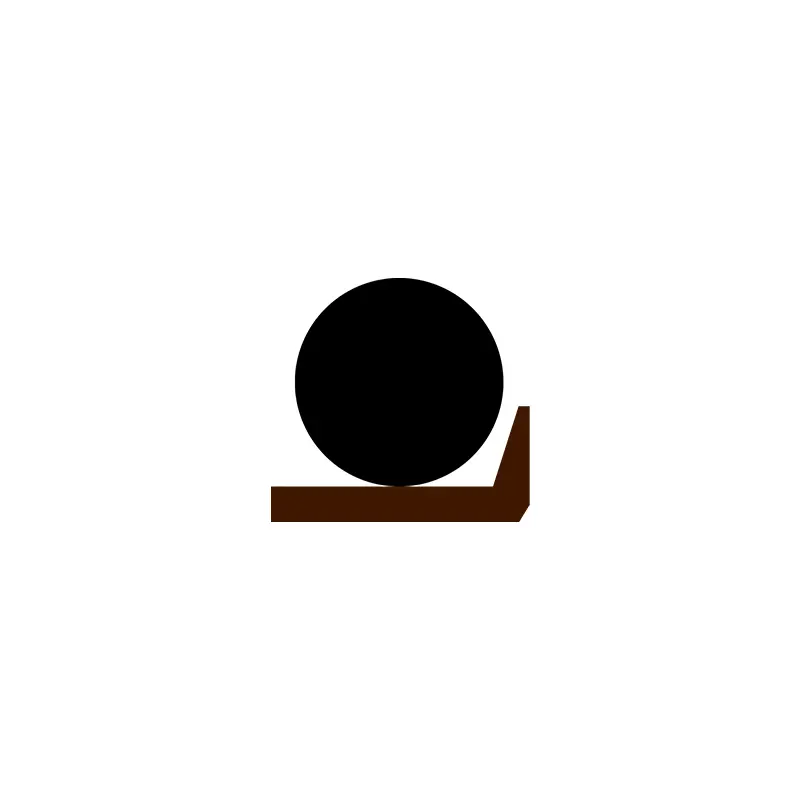

RC14 koostuu PTFE: n kolmionmuotoisesta tiivistysrenkaasta ja O-muotoisesta kumirenkaasta, joka sopii hydrauliseen ja pneumaattiseen edestakaiseen liikkeen yksisuuntaiseen painetiivistykseen. O-rengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Koska tiivistysrengas ottaa ohut huulisuunnittelu, seurannan kompensointikyky on parempi, joten tiivistyssuorituskyky on hyvä. Jaettu (avoin) ura tulisi käyttää alle 30 mm: n sauvan halkaisijoille. Ominaisuudet:

1. Sitä voidaan käyttää sekä hydrauliseen että pneumaattiseen;

2 matala kitka, pieni lähtökestävyys, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;

3. Pitkä käyttöikä, sitä voidaan käyttää öljytöntä voiteluhistoriaan;

4. Pieni rakennetila, helppo asennus ja huolto;

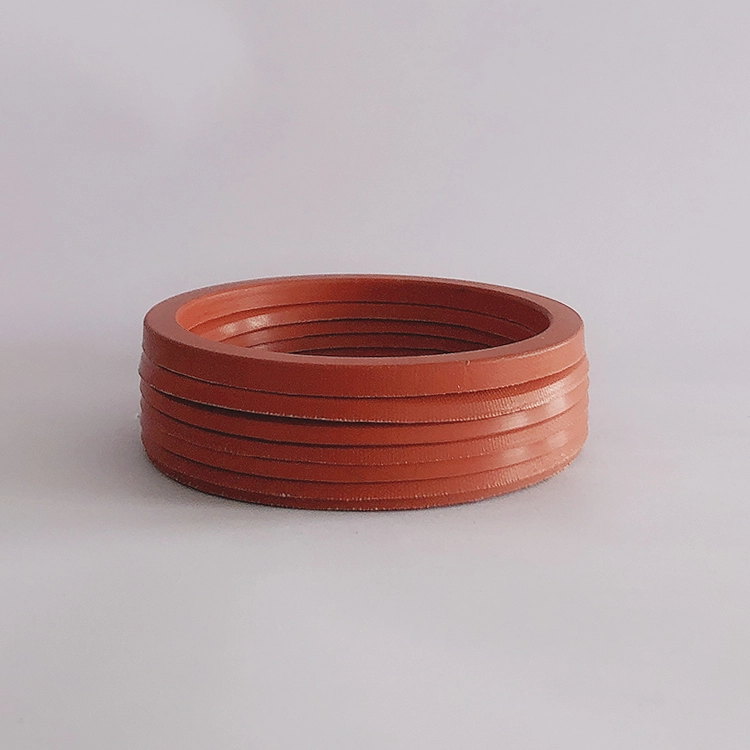

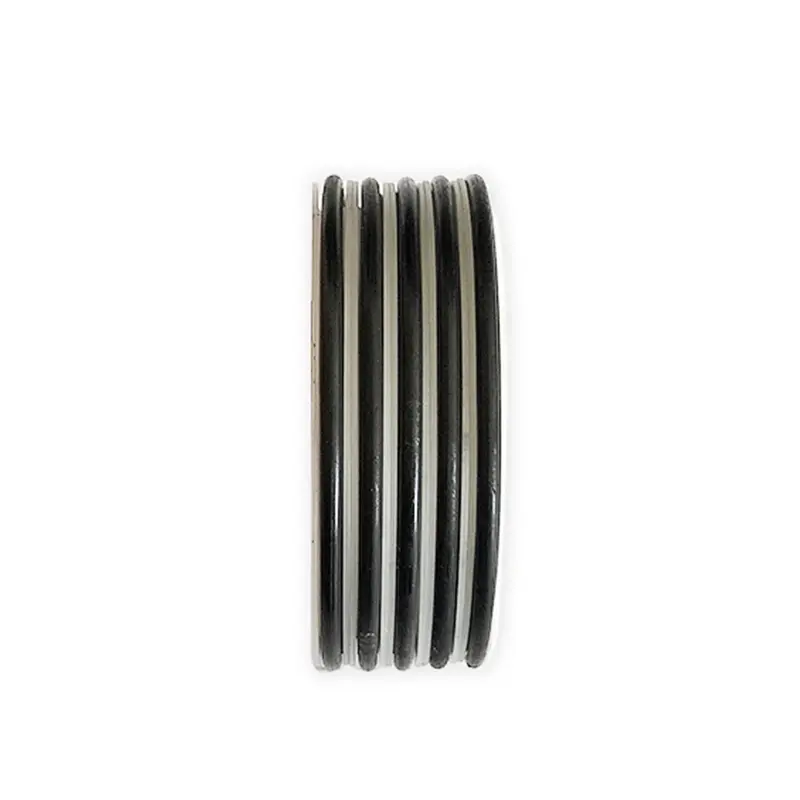

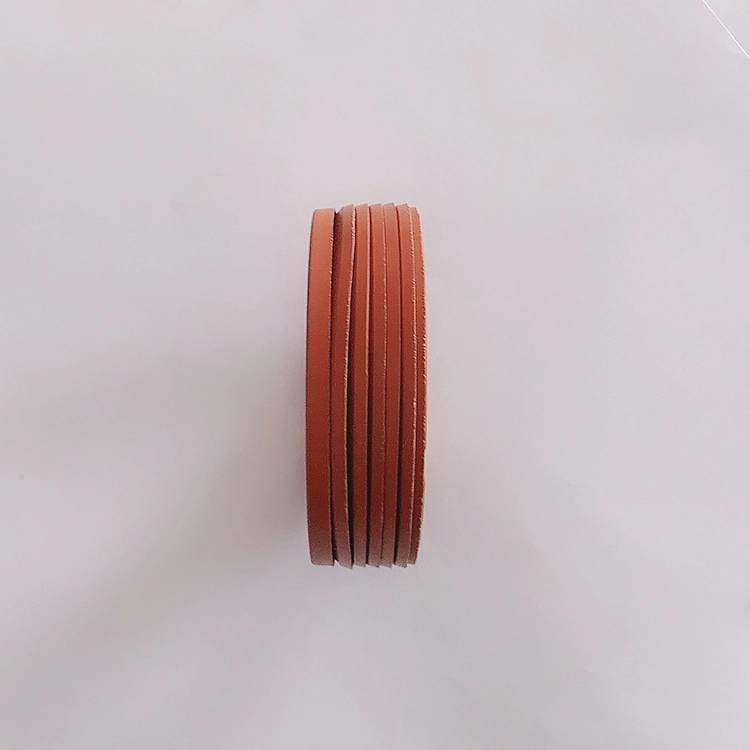

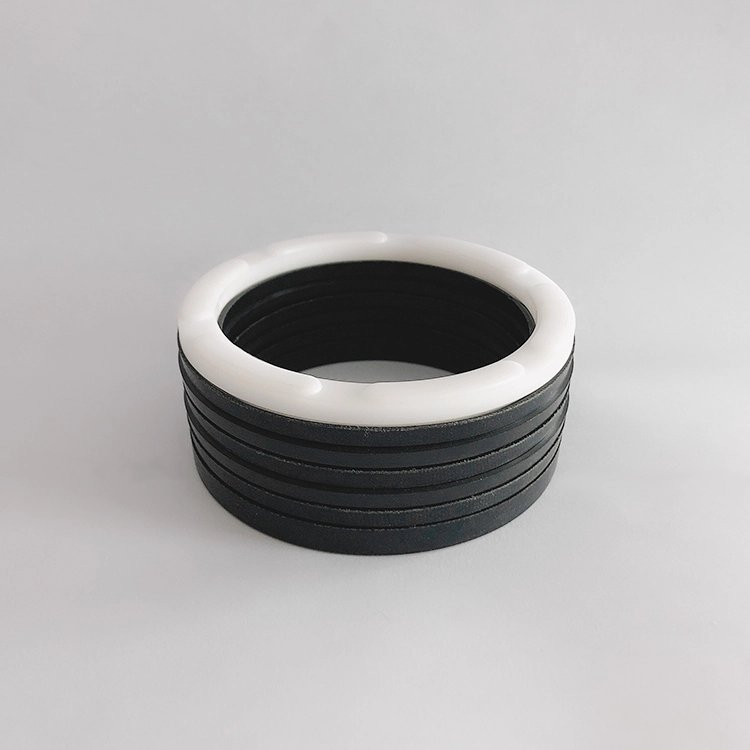

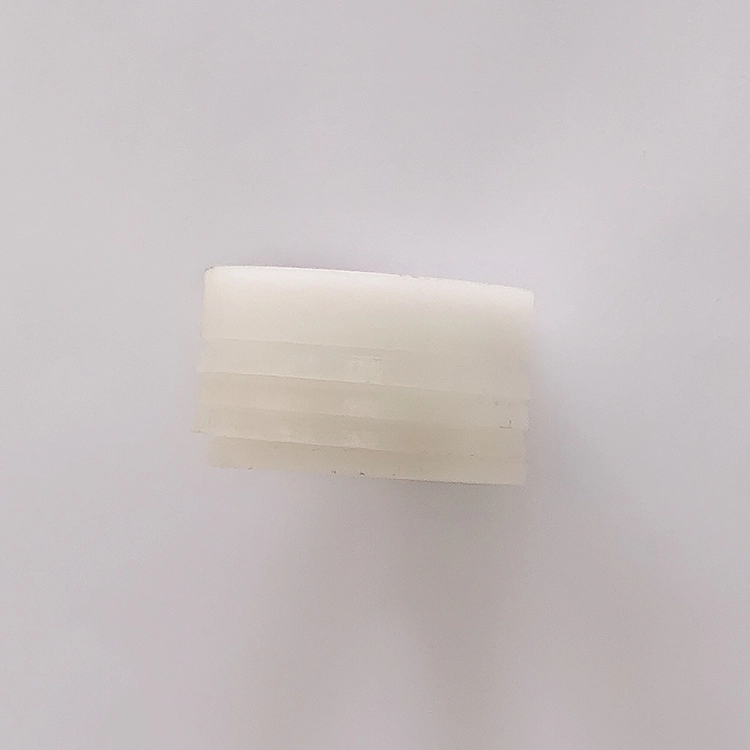

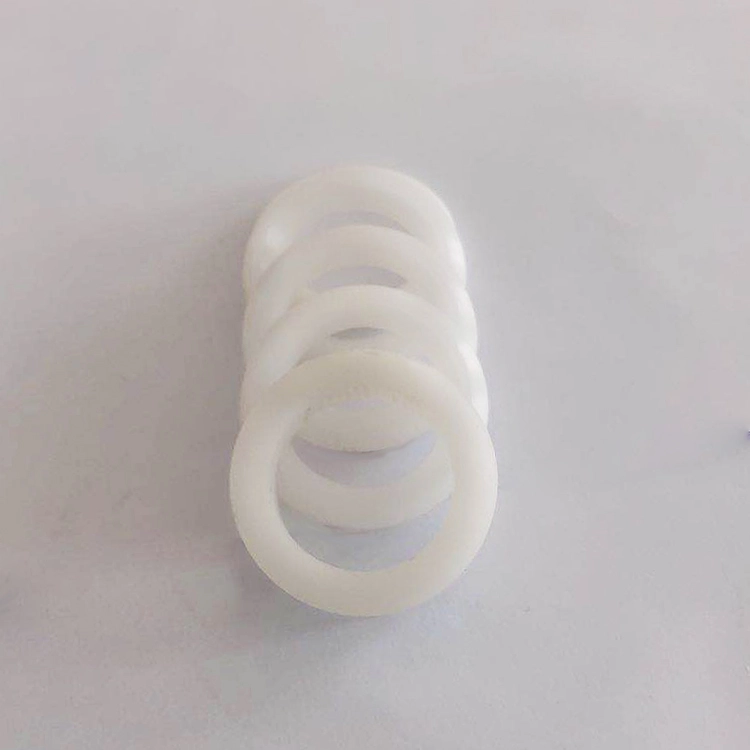

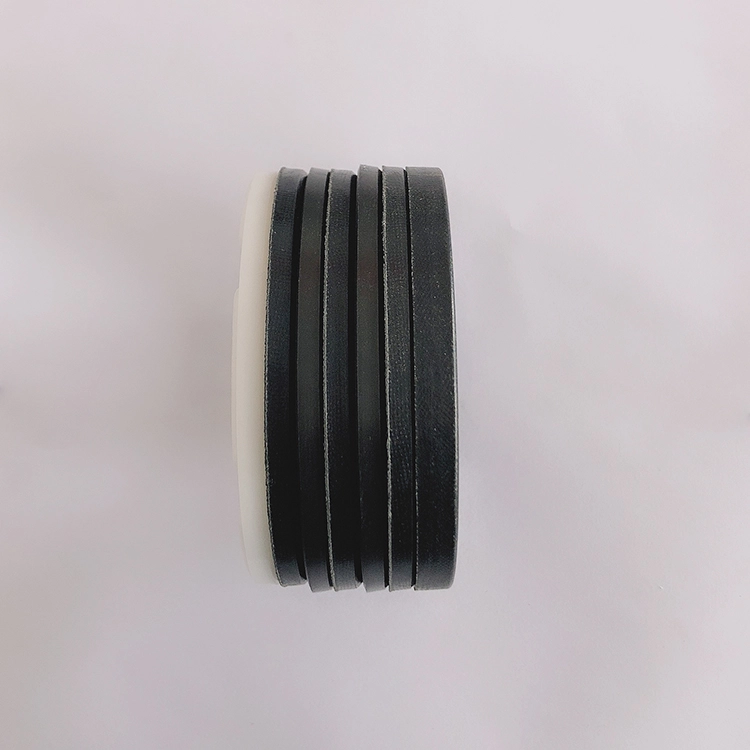

RC15 koostuu sarjasta (yli 3) V: n muotoista tiivistysrenkaita, painirengasta ja tukirenkaasta, ja se sopii hydrauliseen edestakaiseen liikkeen yksisuuntaiseen paineen tiivistymiseen. Rasva, joka on yhteensopiva tiivistysmateriaalin kanssa, on levitettävä asennuksen aikana. Sitä ei voida asentaa kiinteään (suljettuun) uraan. Ominaisuudet:

1.

2. Sitä voidaan käyttää ankarissa työoloissa ja se sopii melkein kaikkiin media- ja ankariin olosuhteisiin;

3. Sillä on pitkä käyttöikä ja sitä voidaan käyttää öljytöntä voiteltua tiivistettä (kohtuullinen materiaalin valinta);

4

5. Se voi toimia tehokkaasti, vaikka tiivistimen laatu on huono.

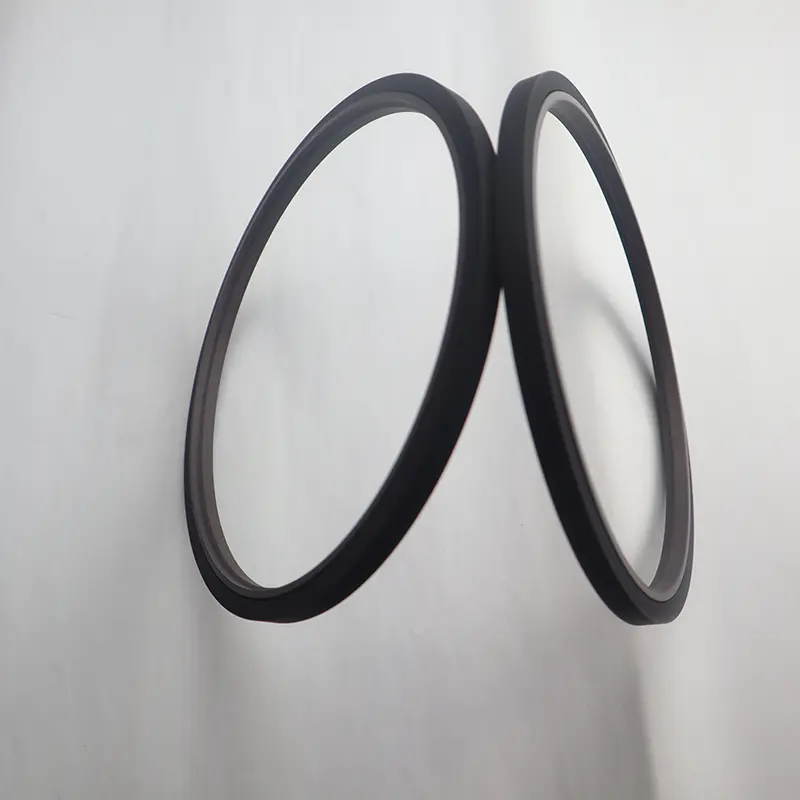

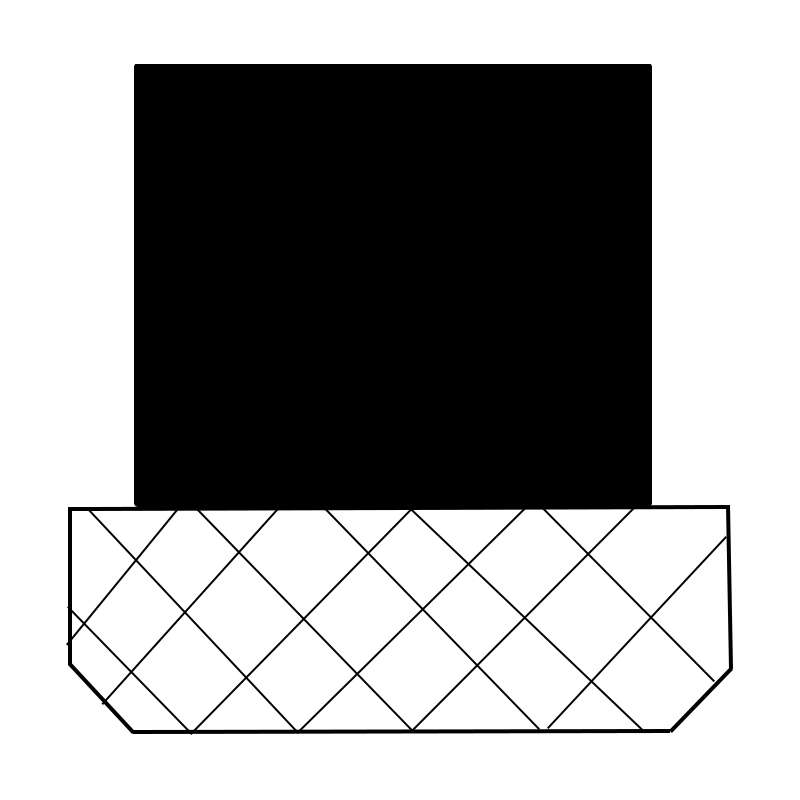

SPN koostuu täytetystä PTFE: n suorakulmaisesta tiivistysrenkaasta ja suorakaiteen muotoisesta kumirenkaasta, joka sopii hydrauliseen ja pneumaattiseen edestakaiseen liikkeeseen, joka on kaksisuuntainen paineen tiivistys. Suorakulmainen rengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Jaetut (avoimet) uria tulisi käyttää alle 30 mm: n sauvan halkaisijoille.

Ominaisuudet:

1. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;

2. Hydraulisia ja pneumaattisia kaksikäyttötiivisteitä voidaan käyttää kaksisuuntaiseen painetiivistykseen;

3. Korkea käyttöikä, sitä voidaan käyttää öljytöntä voitelutiivisteisiin;

4. Pieni rakennetila, helppo asennus ja huolto;

RC17 soveltuu hydrauliseen ja pneumaattiseen vastavuoroiseen kaksisuuntaiseen paineen tiivistymiseen. O-rengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Jaetut (avoimet) uria tulisi käyttää alle 30 mm: n sauvan halkaisijoille. Ominaisuudet:

1. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;

2. Hydraulisia ja pneumaattisia kaksikäyttötiivisteitä voidaan käyttää kaksisuuntaiseen painetiivistykseen;

3. Pitkä käyttöikä, sitä voidaan käyttää öljytöntä voiteluhistoriaan;

4. Pieni rakennetila, helppo asennus ja huolto:

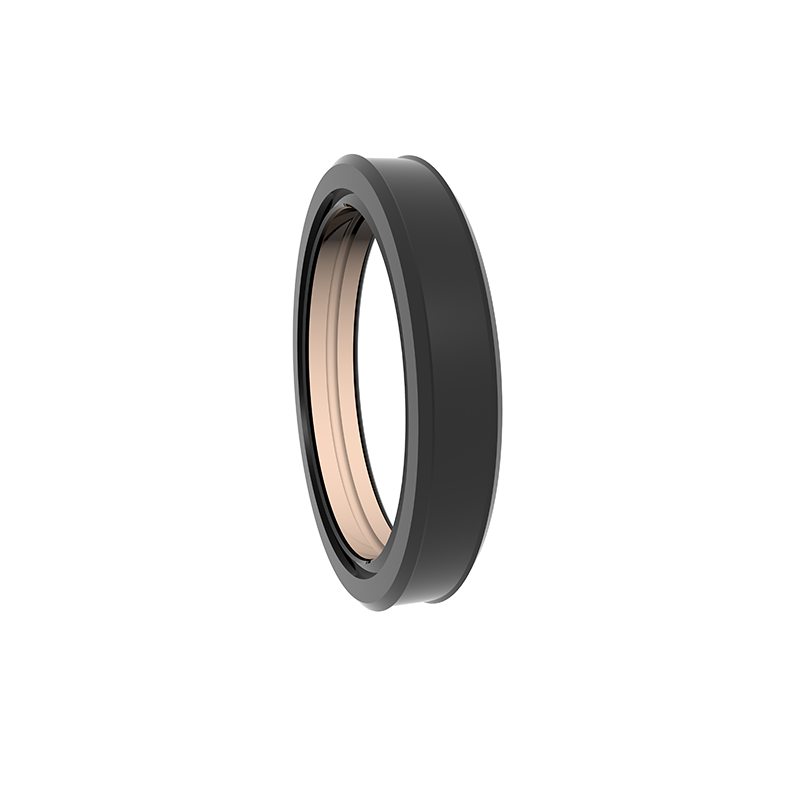

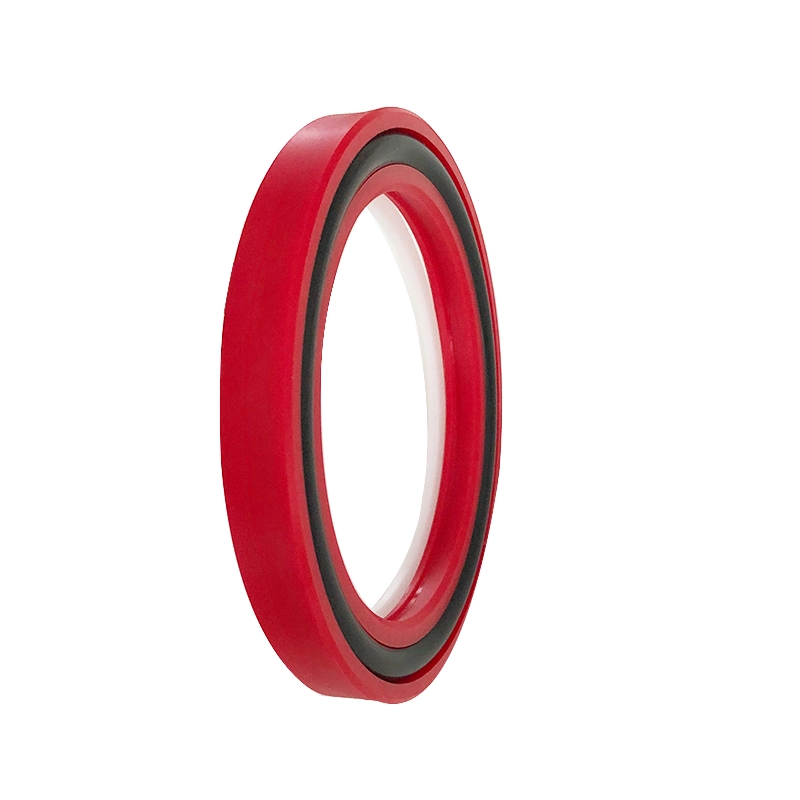

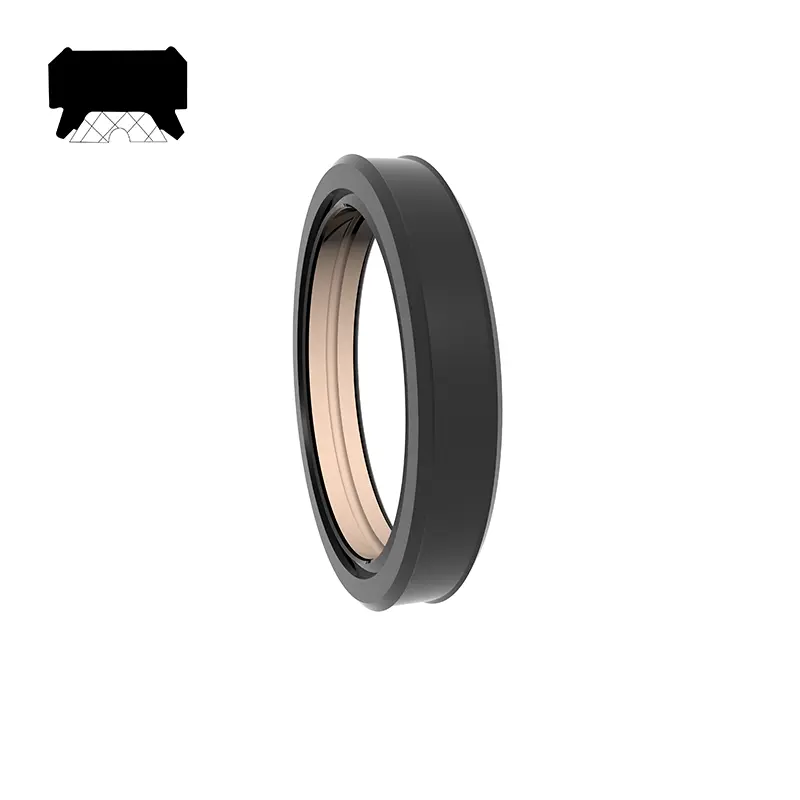

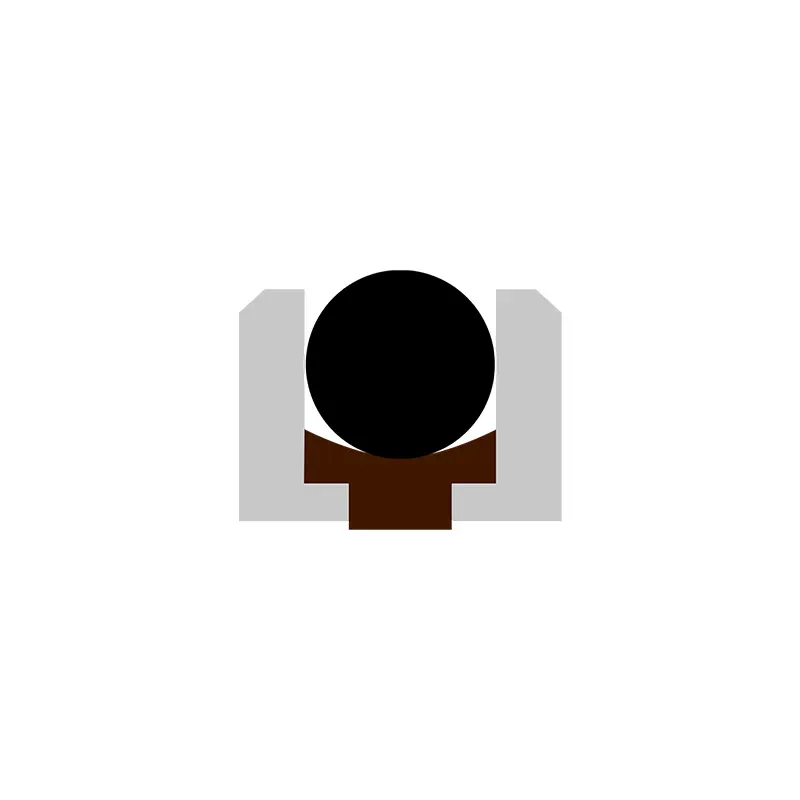

GTDI koostuu erityismuotoisesta kumi (tai polyuretaanista) elastomeeristä ja muokatusta PTFE-tiivistysrenkaasta, ja sillä on hyvän tiivistyksen, pitkän elämän, matalan kitkan jne. Ominaisuudet, jotka koostuvat erityismuotoisesta kumi- (tai polyuretaanista) elastomeerista ja muokatusta PTFE-tiivistymisrenkasta, ja siinä on hyvä freep, matala Friping, PTFE, FREAPE, NO-CREAPE, ELASTI, PITKÄ, PITKÄ, PITKÄ, LÄHETTYMÄN PITTÄMÄ, LÄHETTÄMÄN PITKÄT, LÄHETTÄVÄ, LÄHETTÄMINEN, LÄHETTYMÄN PITKÄ, LÄHETTYMÄN PITKÄT, PITKÄ. GGDI koostuu PTFE-täytetystä tiivistysrenkaasta, kahdesta L-muotoisesta muovirenkaasta ja joustavasta voima-O-renkaasta, ja sillä on ominaisuudet hyvän tiivistyksen, pitkän käyttöiän, matalan kitkan, ei hiipimisen jne.

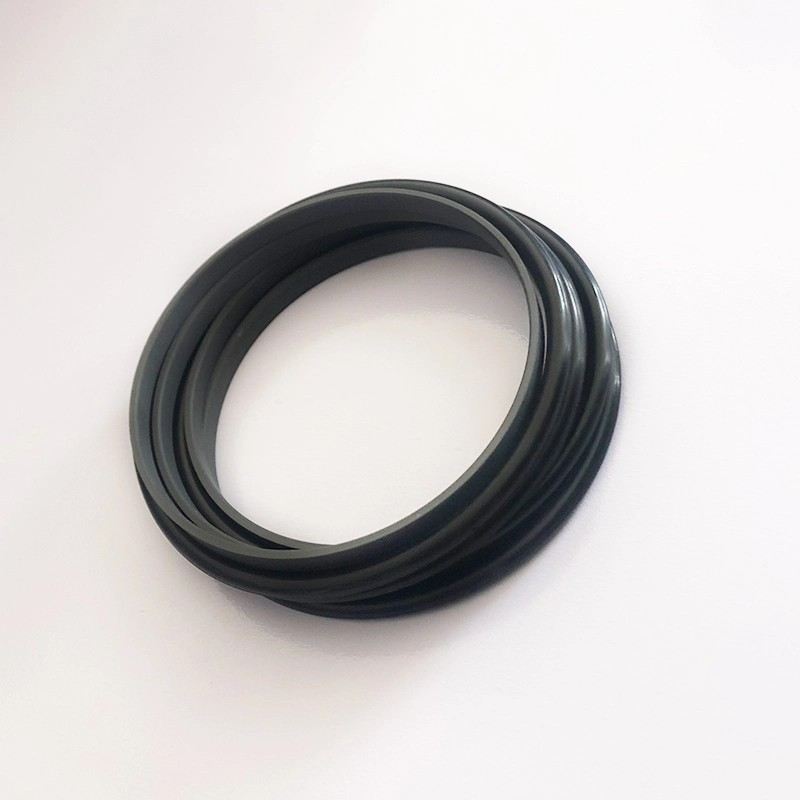

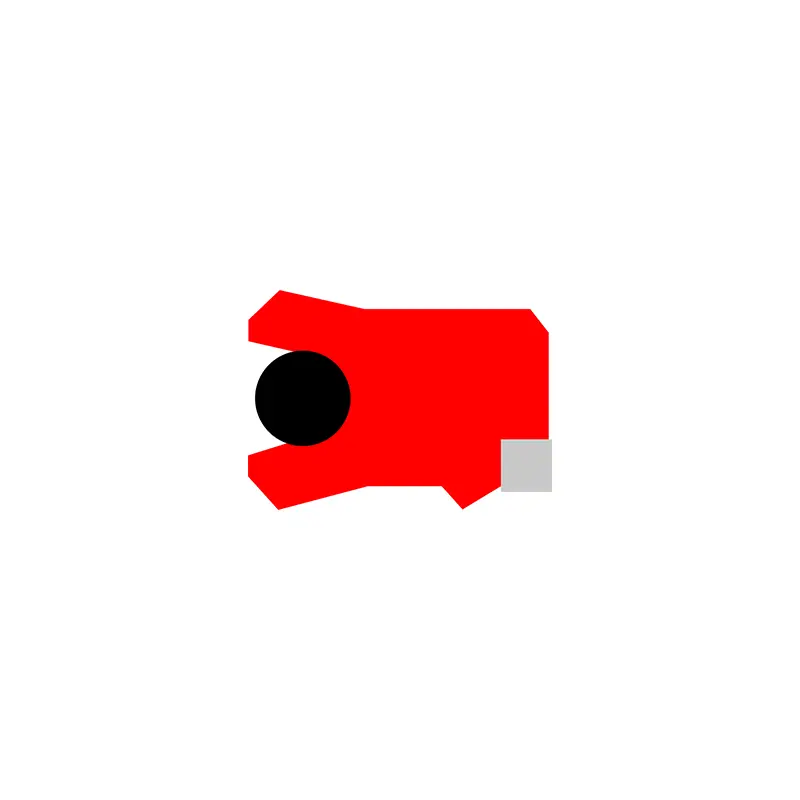

BD -tyyppinen tiivistysrengas on männän sauvan tiiviste, jota käytetään pääasiassa mäntä-, männän sauvojen, taontakoneiden ja hydraulilaitteiden tiivistämiseen kävelyvälineitä varten. Ominaisuudet:

1. Ääretön värähtelykuormille ja painepiikille

2. hyvä ekstruusion vastainen kyky

3. Parempi tiivistys ilman kuormaa ja matala lämpötila

4. Sopii ankariin työoloihin

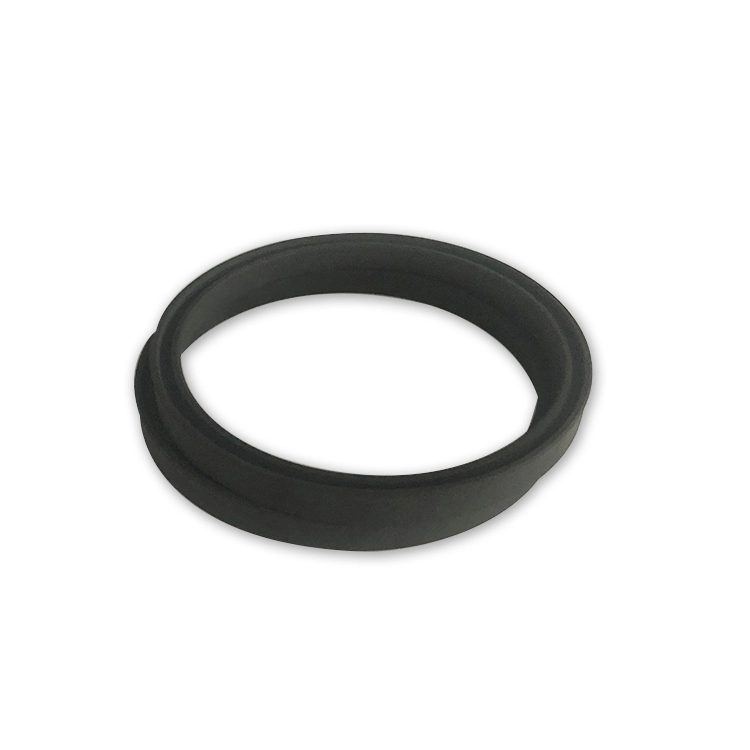

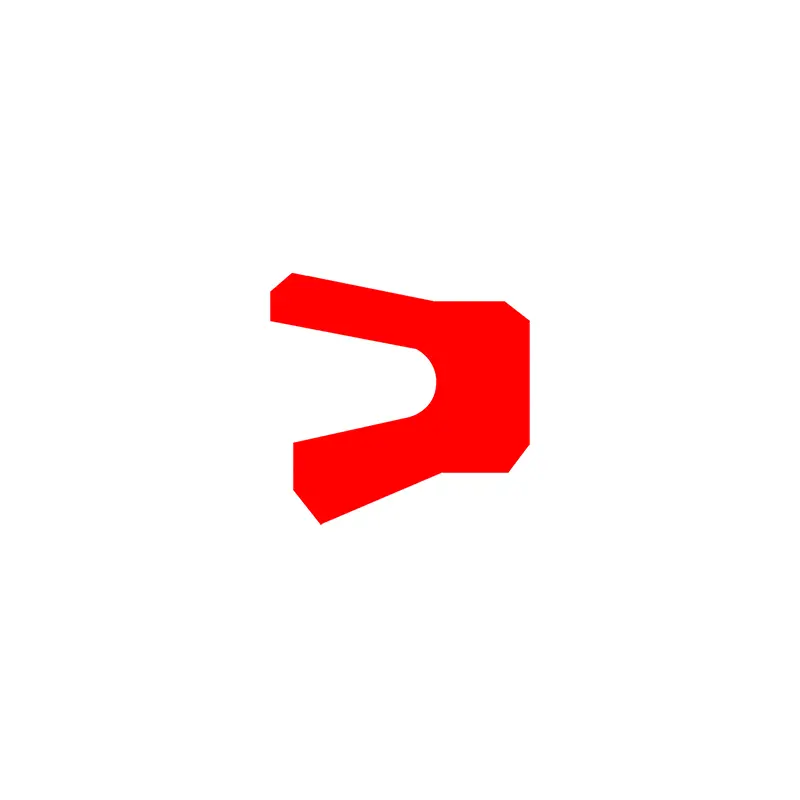

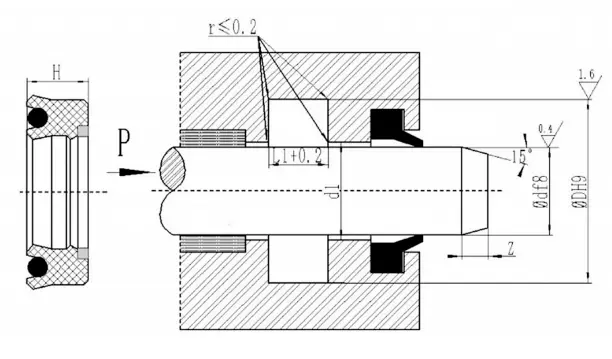

YXD -tyyppinen tiivistirengas akselille on epäsymmetrinen tiiviste, jota käytetään erityisesti männän sauvassa. Se soveltuu hydraulisen edestakaisen liikkeen yksisuuntaiseen tiivistämiseen ja sillä on hyvä tiivistymisteho. Kun sitä käytetään alle 12 ~ 32mPa, kantapäässä vaaditaan pidätysrengas. Ura vastaa JB/ZQ4265-97 -standardia. Sen ominaisuudet:

Kello 1. Sovelletaan valokuormituksiin ja keskikokoisiin kuormituksiin;

2. Hyvä tiivistymisteho sekä korkeapaine- että matalapaineisiin tiivisteisiin;

3.

4. Yksinkertainen rakenne ja helppo asennus ja huolto.

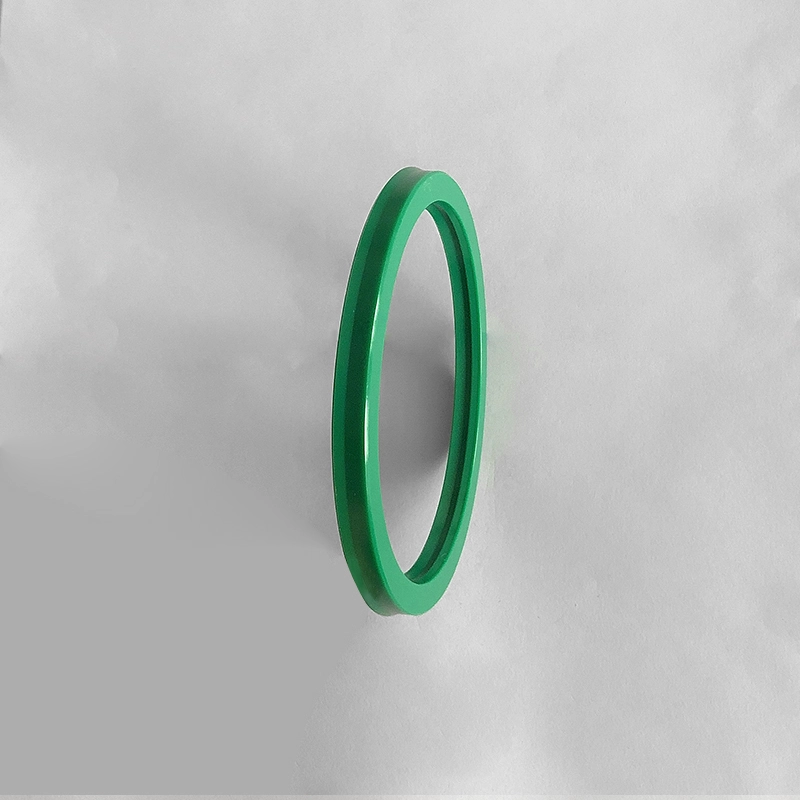

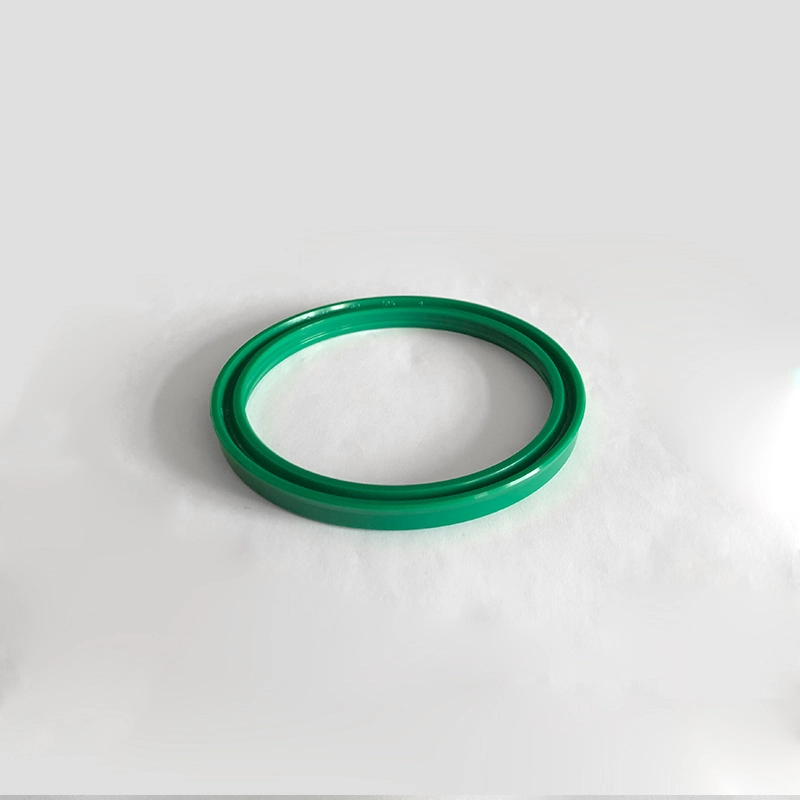

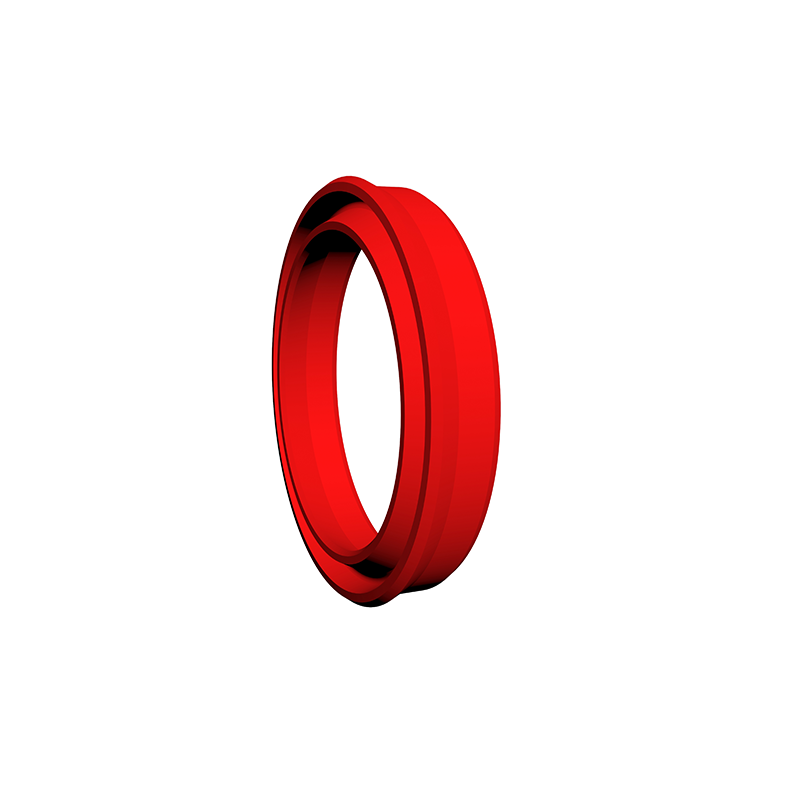

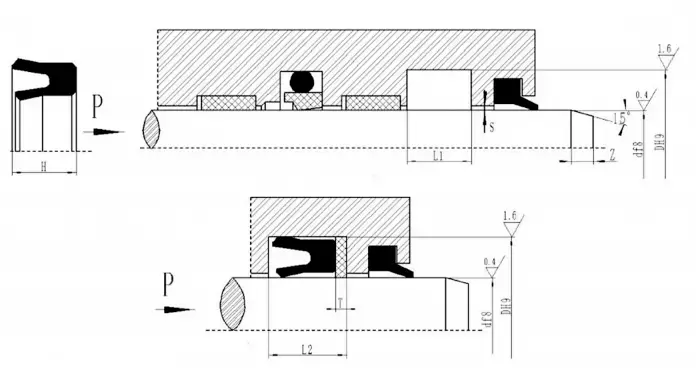

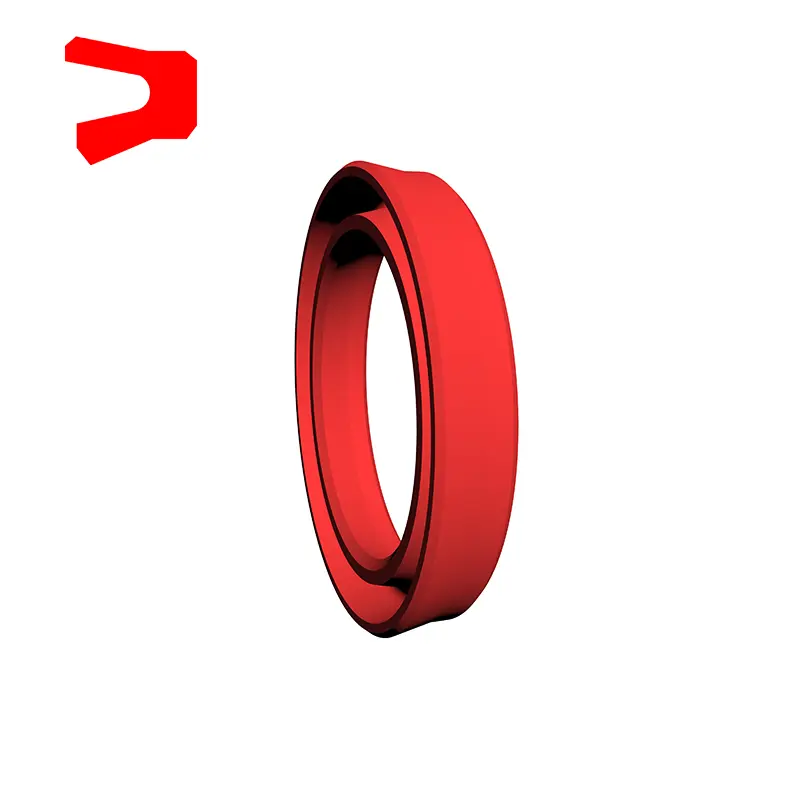

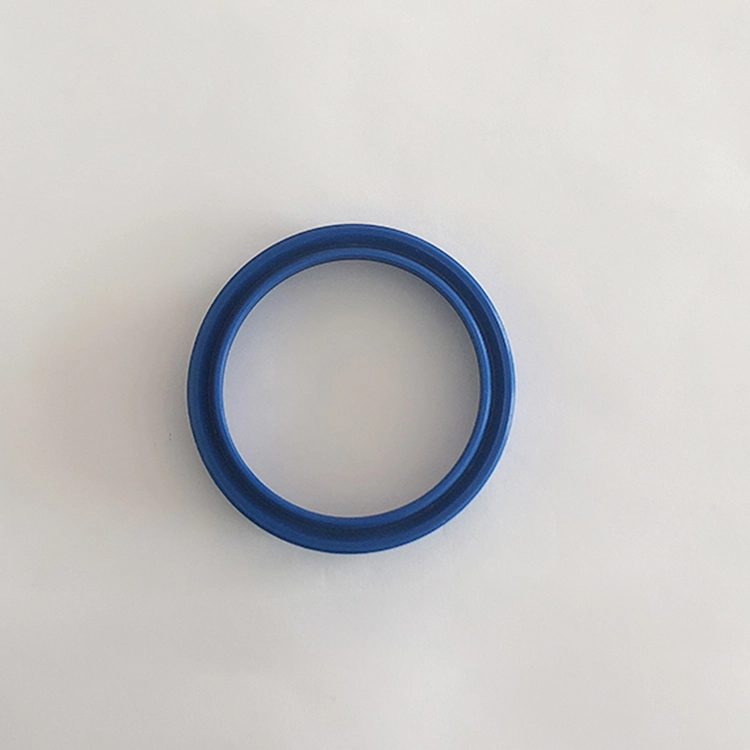

RCUR-tiivistirengas on epäsymmetrinen tiiviste, jota käytetään erityisesti männän sauvassa, joka sopii hydraulisen edestakaisen liikkeen yksisuuntaiseen tiivistämiseen, hyvällä tiivistymisella. Ura on ISO5597 -standardin mukainen. Sitä käytetään aputiivisteenä tiivistysjärjestelmässä. Sen ominaisuudet:

1. Hyvä staattinen ja dynaaminen tiivistyssuorituskyky;

2. Vahva jäännösöljyn talteenottokyky dynaamisissa olosuhteissa;

3. Yksinkertainen rakenne ja helppo asennus ja huolto.

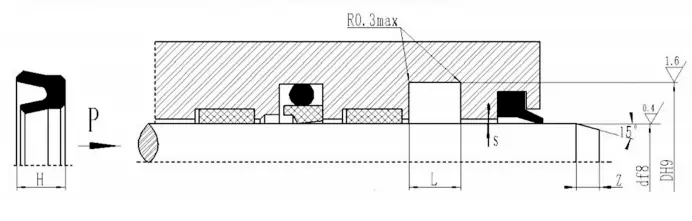

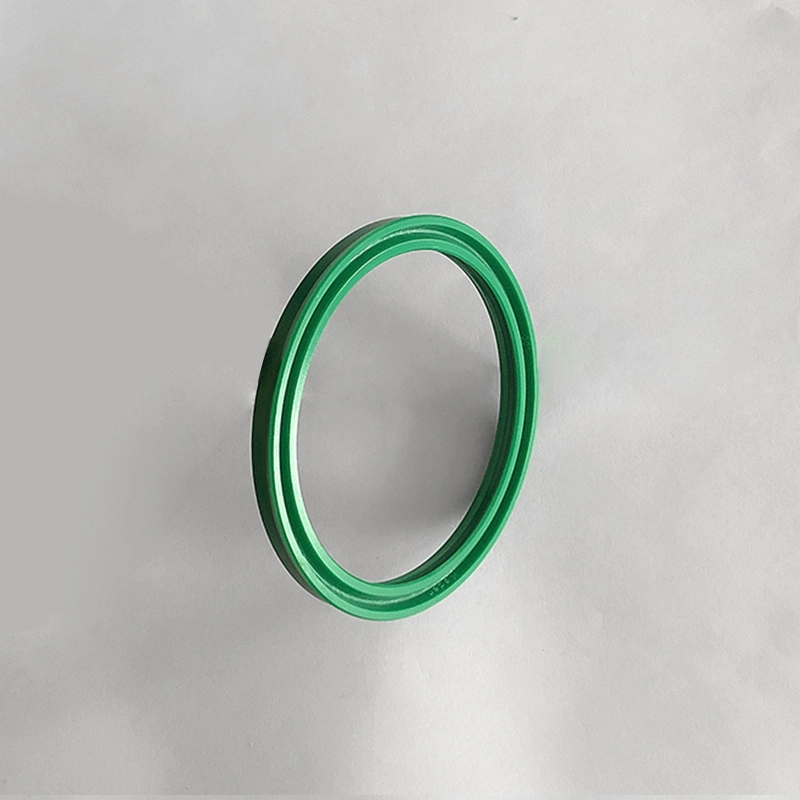

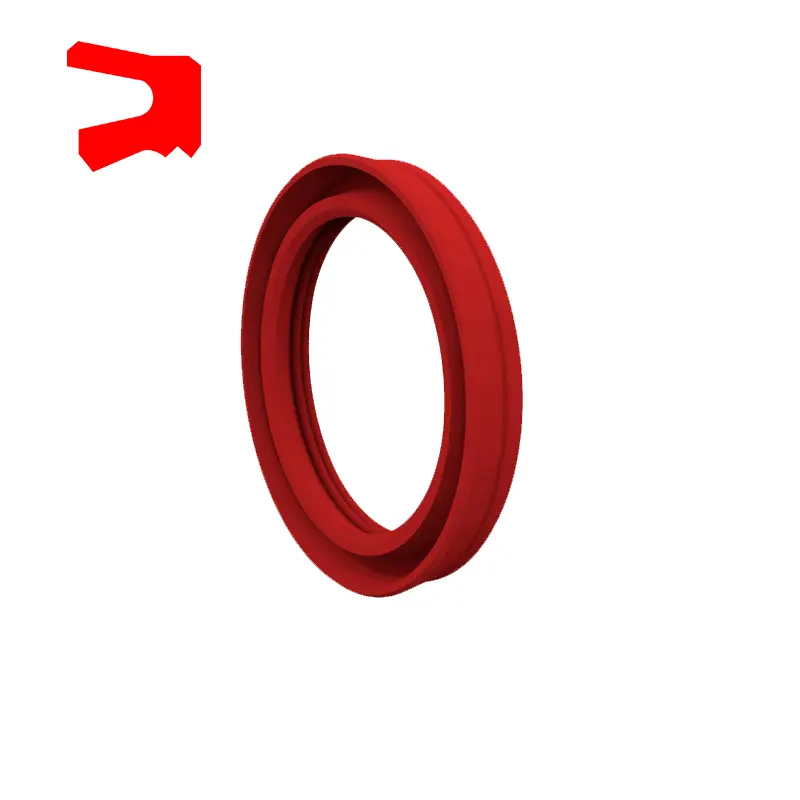

RCUSR -tiivistirengas on epäsymmetrinen tiiviste, jota käytetään erityisesti männän sauvassa, ja apuhuuli on tiivistirenkaan sisäpuolella. Se soveltuu hydraulisen edestakaisen liikkeen yksisuuntaiseen tiivistämiseen ja sillä on hyvä tiivistymisteho. Ura on ISO5597 -standardin mukainen. Sitä voidaan käyttää yksin tai aputiivisteenä tiivistysjärjestelmässä. Sen ominaisuudet:

1. Hyvä staattinen ja dynaaminen tiivistyssuorituskyky;

2. Matala kitka, sileä liike, voimakas jäännösöljyn talteenottokyky dynaamisissa olosuhteissa;

3. Yksinkertainen rakenne ja helppo asennus ja huolto.

Tuoteominaisuudet ja sovellukset:

Materiaalivalinta

1. Tuki-O-rengasmateriaalit voidaan valita: R01-nitriilikumit (NBR), RO2 Fluororubber (FKM) jne.

14. Tiivistysrengasmateriaalit: PTFE2, PTFE3, PTFE4, PU jne.

RC15 Materiaalin valinta

1. Painerengasmateriaali: Polytetrafluorietyleeni, nitriilikangas, fluororubber -kangas, nylon, polyoksimetyleeni

14. V-rengasmateriaali: Polytetrafluorietyleeni, nitriilikumit, nitriilikangas, Fluororubber, Fluororubber-kangas, polyuretaani

3. Tukirengasmateriaali: Nitriilikangas, Fluororubber -kangas, nylon, polyoksimetyleeni, polytetrafluorietyleeni

RCUR -materiaalin valinta polyuretaani (PU)

Tilausesimerkki ：

Tilausmalli RC11-40x55.1x6.3-PTFE3-R01

Tilausmalli RC11-B-40x55.1x6.3-PTFE3-R02

Malli-ROD-halkaisija x uran halkaisija x uran leveys PTFE3-modifioitu PTFE-materiaalikoodi R01, R02-O-rengasmateriaalikoodi

Tilausmalli RC12-40x55x7.5-PTFE3-R01

Malli-ROD-halkaisija x uran halkaisija x uran leveys PTFE3-modifioitu tetrafluorietyleenimateriaalikoodi R01-suorakulmainen rengasmateriaalikoodi

Tilausmalli RC13-80-PTFE3-R01 tai SPNC-80-PTFE3-R01

RC13/SPNC-malli 80-akselin halkaisija D PTFE3-PTFE Materiaalikoodi R01-O-rengasmateriaalikoodi

Tilausmalli RC14-80-PTFE3-R01

RC14-Model 80-akselin halkaisija D PTFE3-PTFE Materiaalikoodi R01-O-rengasmateriaalikoodi

RC15

Tilausesimerkki RC15-A-40X55X22.5RC15-A-malli dxdxl Asennuskampanjan määräykset

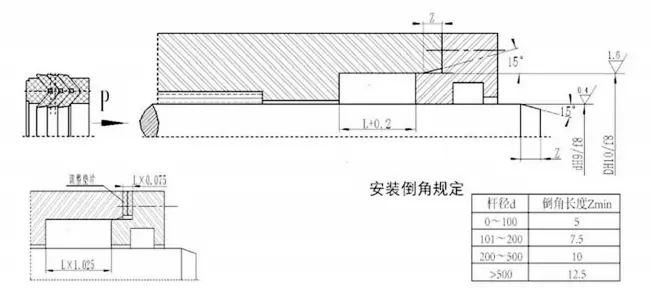

V-muotoinen yhdistetty tiiviste voi saavuttaa parhaan tiivistymistilan ja kitkan säätämällä tiivisteen aksiaalikokoa. Alkukulutus pitkäaikaisen toiminnan jälkeen voidaan pidentää säätämällä aksiaalikokoa. On suositeltavaa, että tiivistysontelon säädettävä aksiaalikoko on suunniteltu 1,025L: ksi ja säätömäärä on 7,5%l.

SPN

Tilausmalli spn-d*d*l-ptfe3-r01 sauvan halkaisija*uran alahalkaisija*uran leveys

SPN-malli PTFE3-modifioitu PTFE-materiaalikoodi R01-suorakulmainen rengasmateriaalikoodi

RC17

Tilausmalli rc17-d*d*l-ptfe3-r01 sauvan halkaisija*uran alahalkaisija*uran leveys

GTD

TDMI

GGDI

Bd

Tilaa malli BD40*55*11,4 sauvan halkaisija × uran halkaisija × tiiviskorkeus

Yxd

Tilausmalli YXD63X75X14 -R01 -sauvan halkaisija × uran halkaisija × tiiviskorkeus - materiaalikoodi

Rypäle

Tilaa malli RCUR63X73 × 10 sauvan halkaisija × uran halkaisija × tiiviskorkeus

Tilaa malli RCUSR63X73X6 SODEN HALLISTUS × Uran halkaisija × Tiivistekorkeus
