Männän reikien hydrauliset tiivisteet

Männän reikien hydrauliset tiivisteet, tehtaallamme ja T & K -keskuksessa, on jaettuja malleja ja tyyppejä, joilla jokaisella on omat ominaisuutensa, mutta olemme saavuttaneet tiukan laadunvalvonnan.

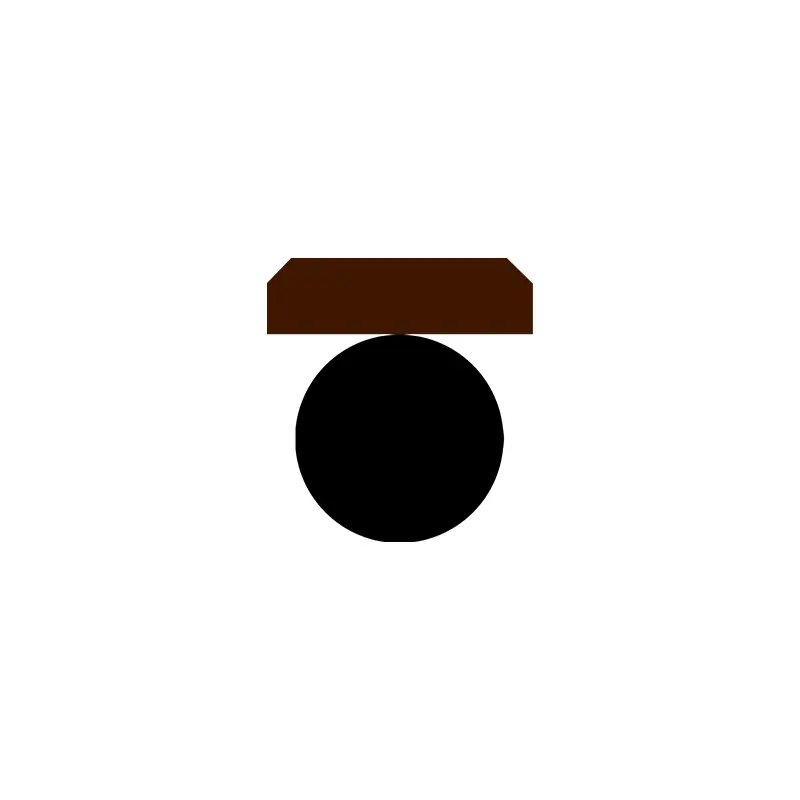

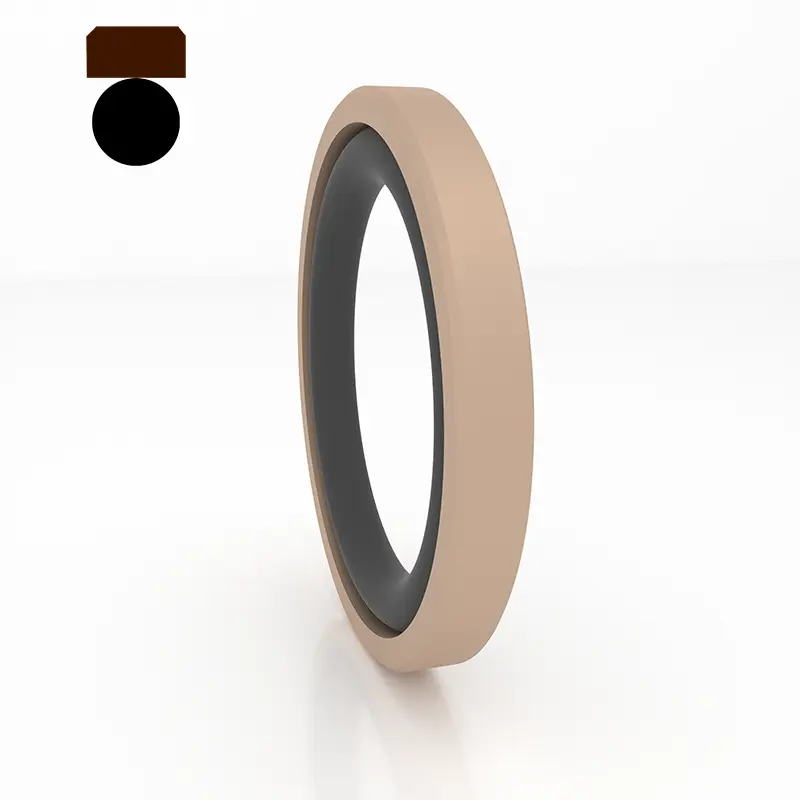

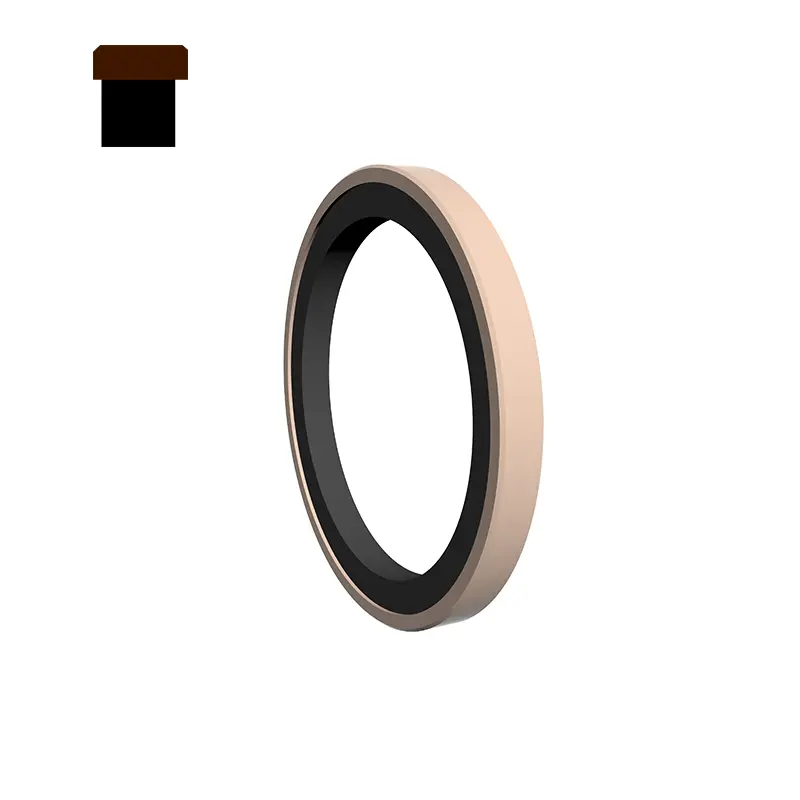

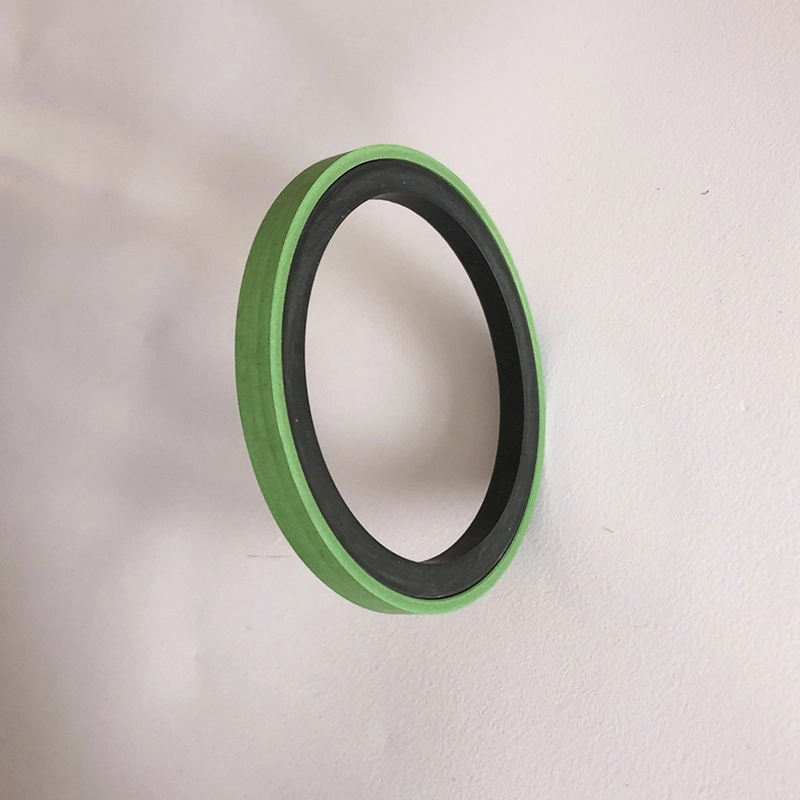

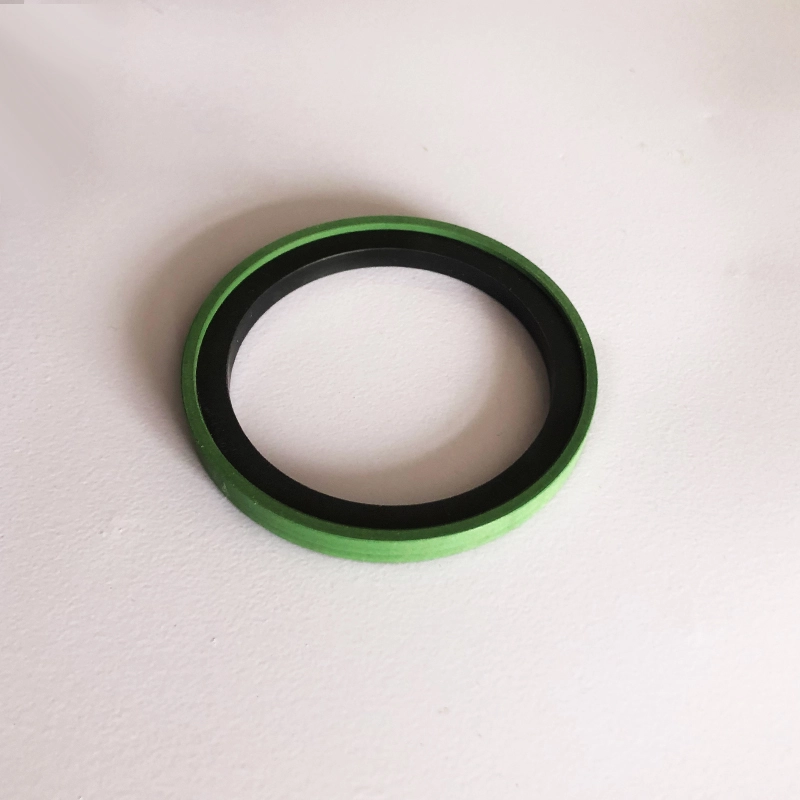

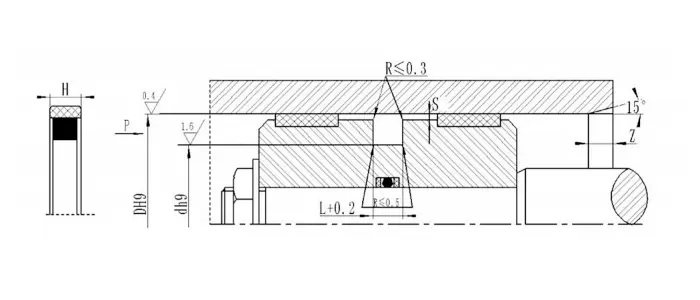

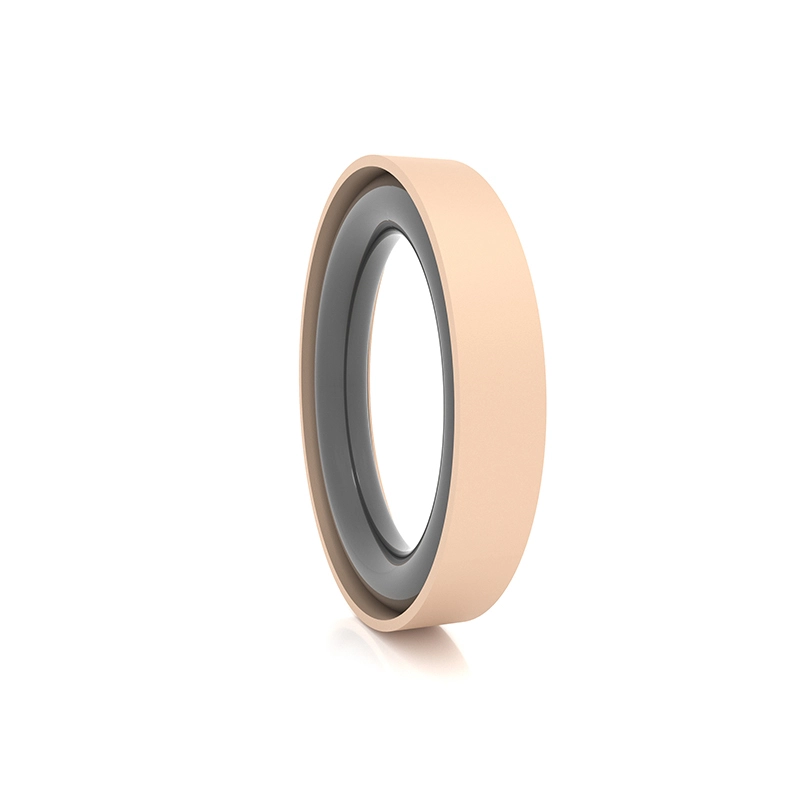

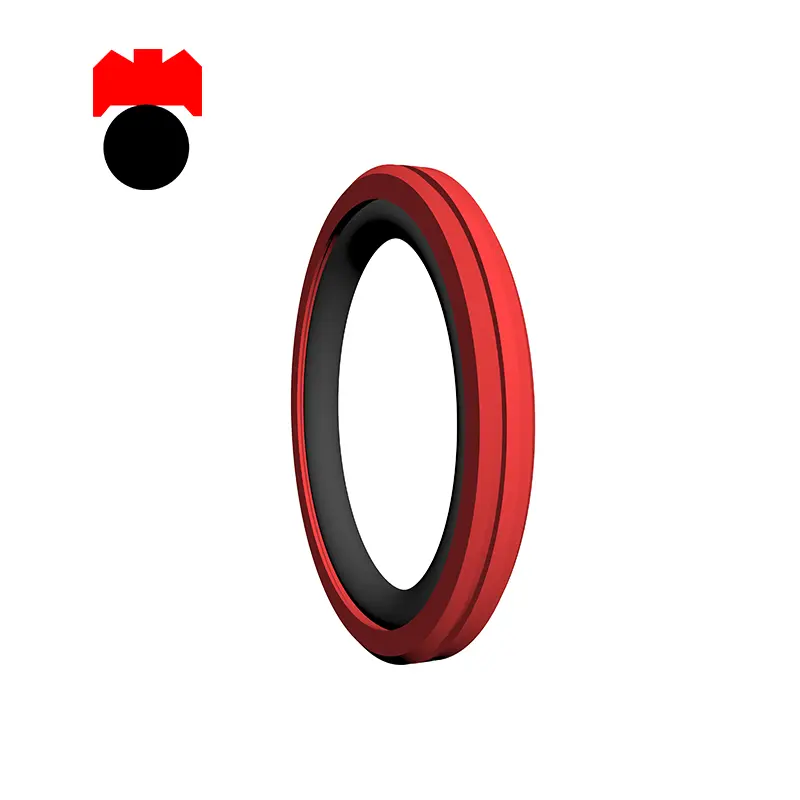

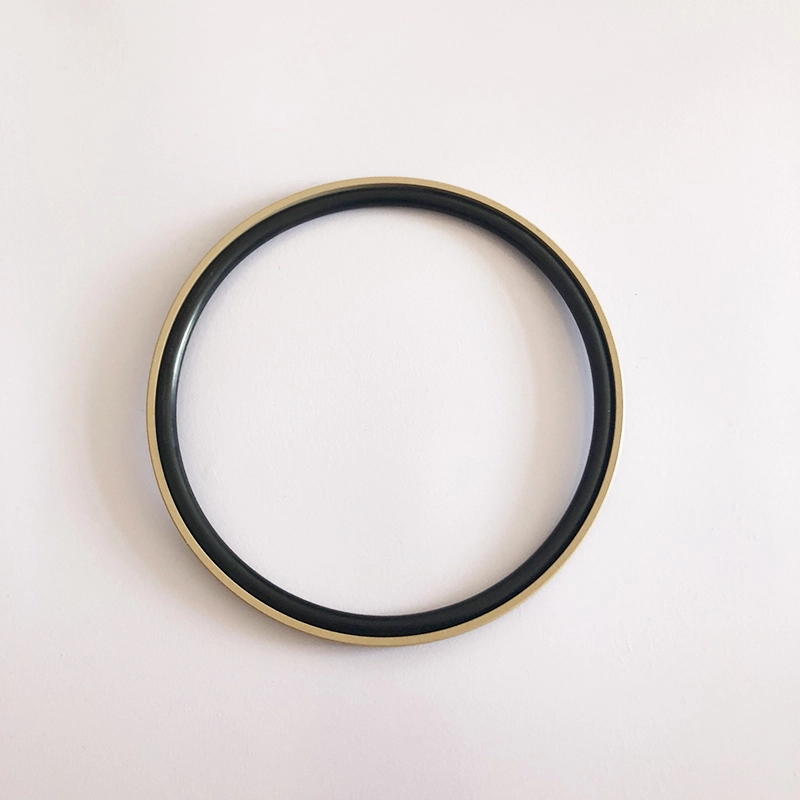

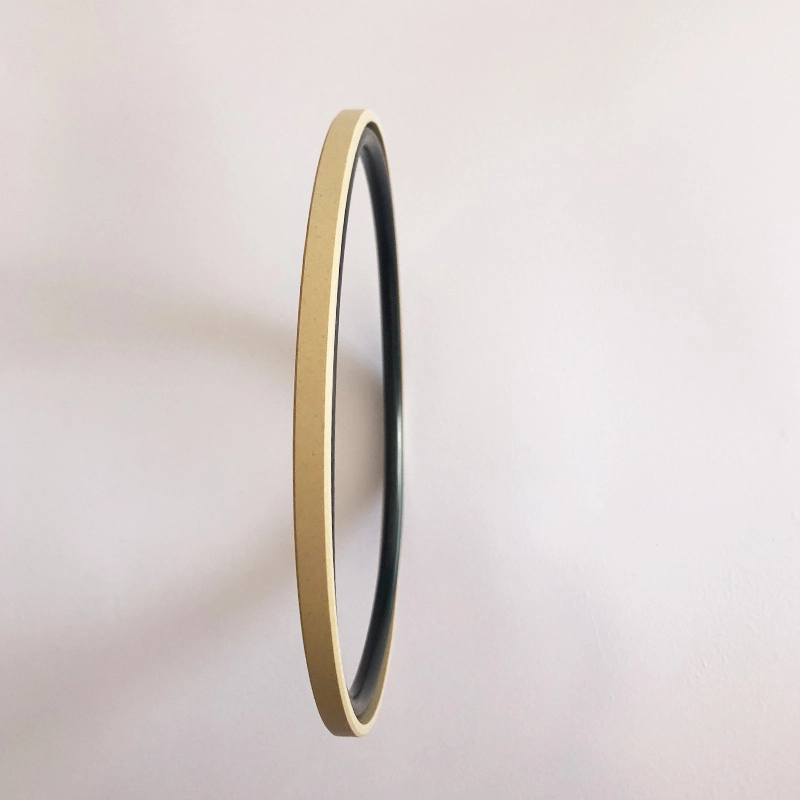

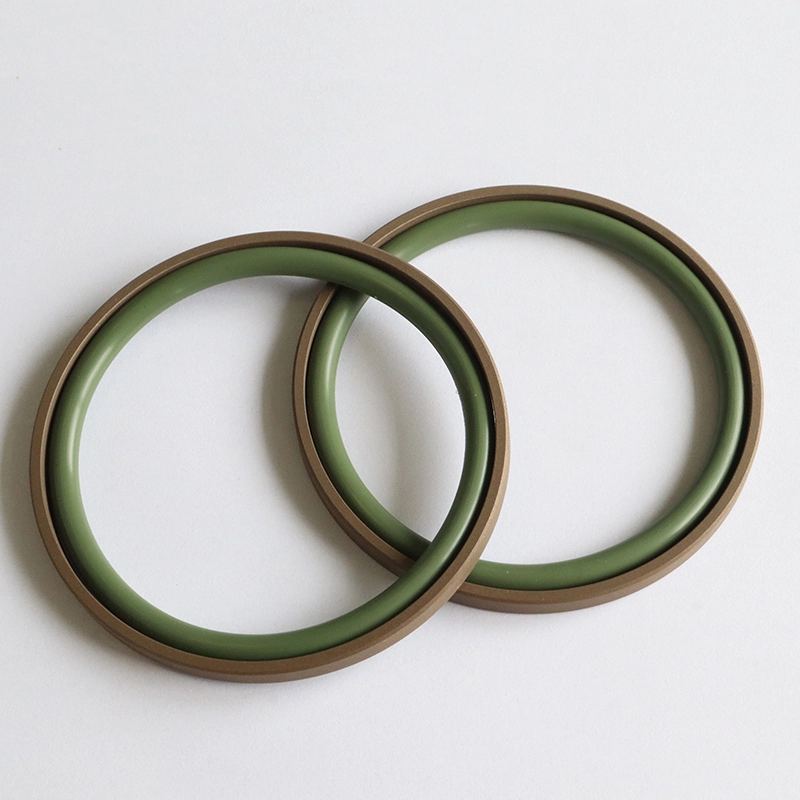

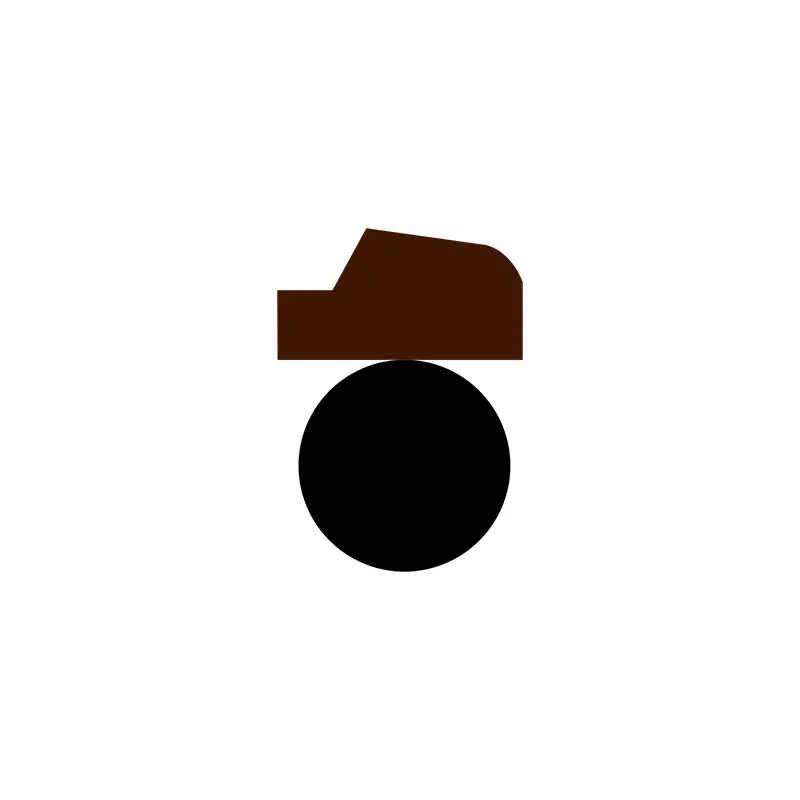

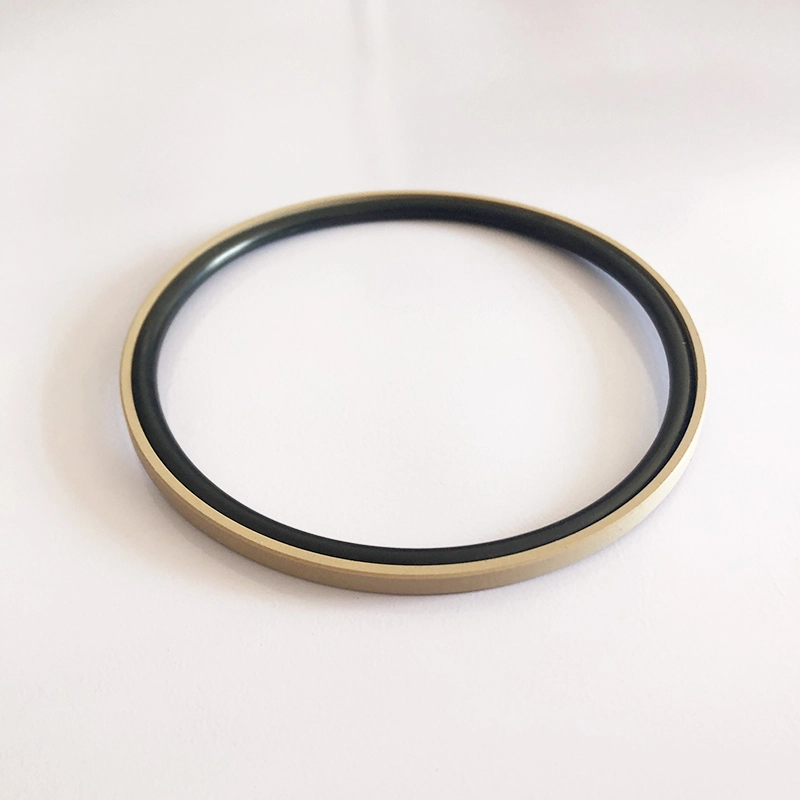

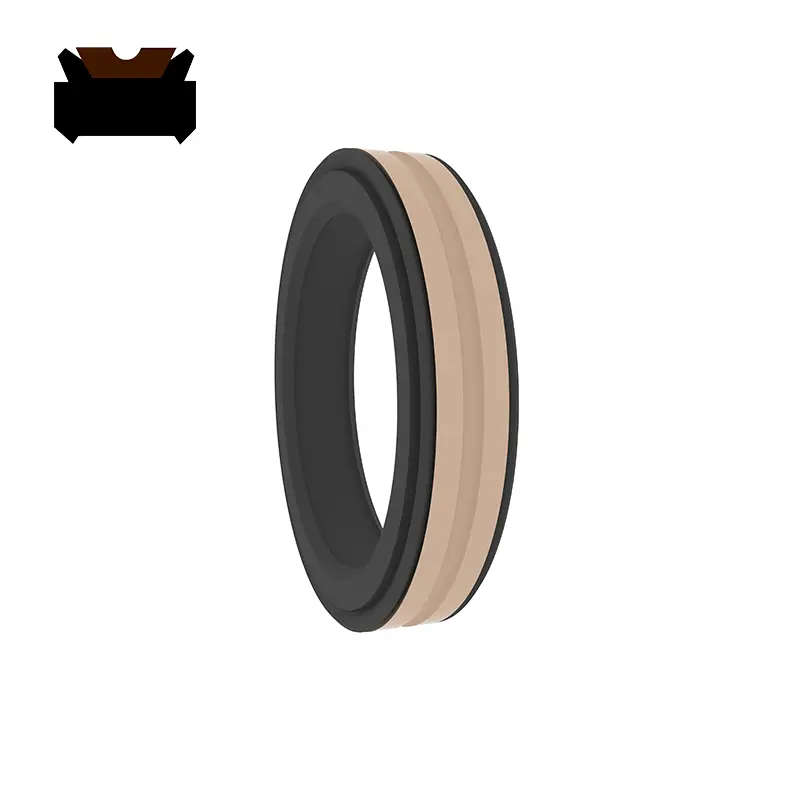

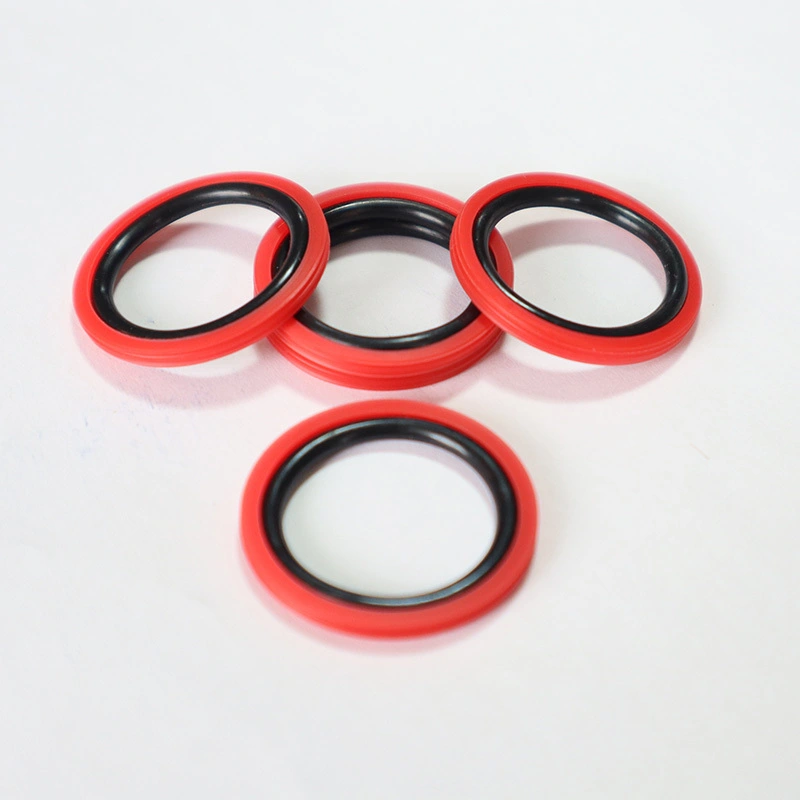

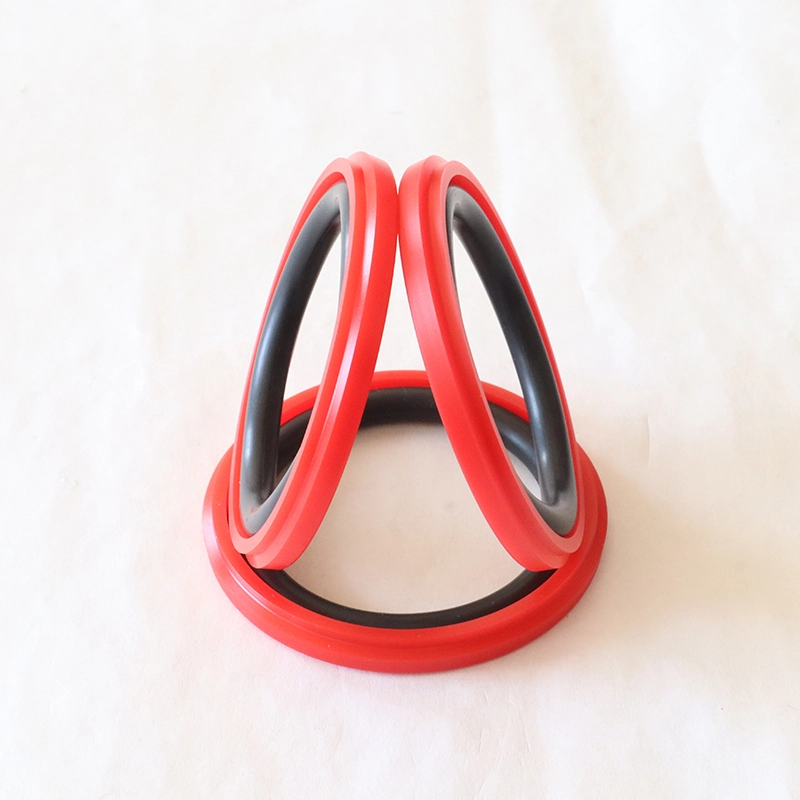

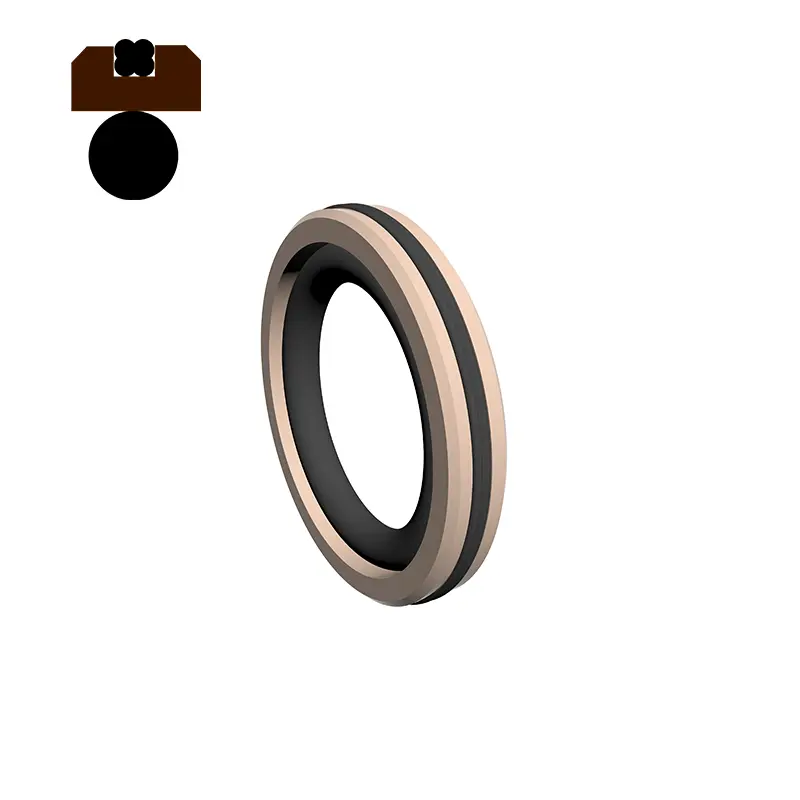

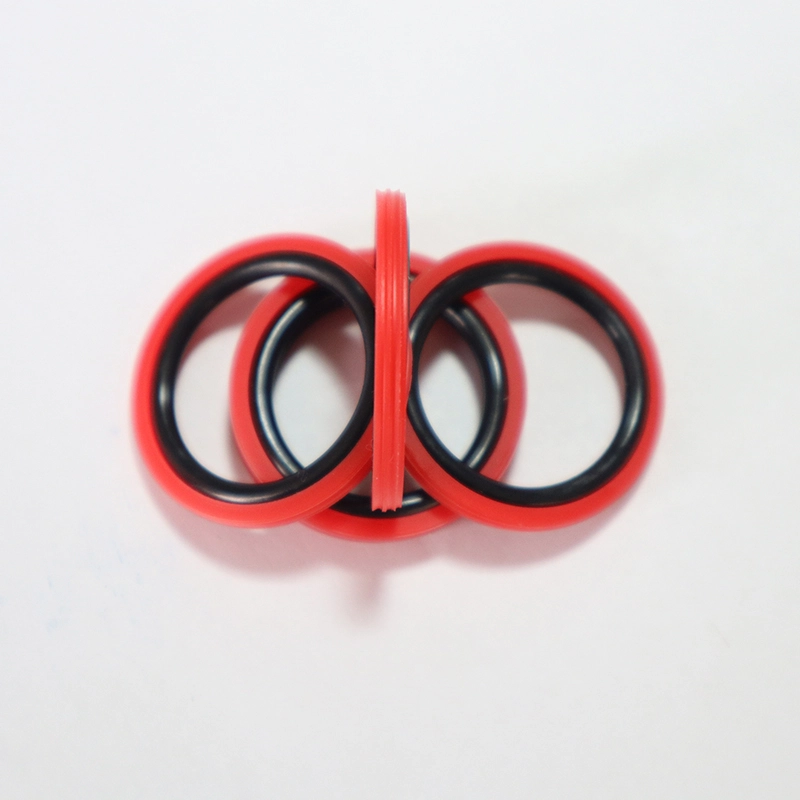

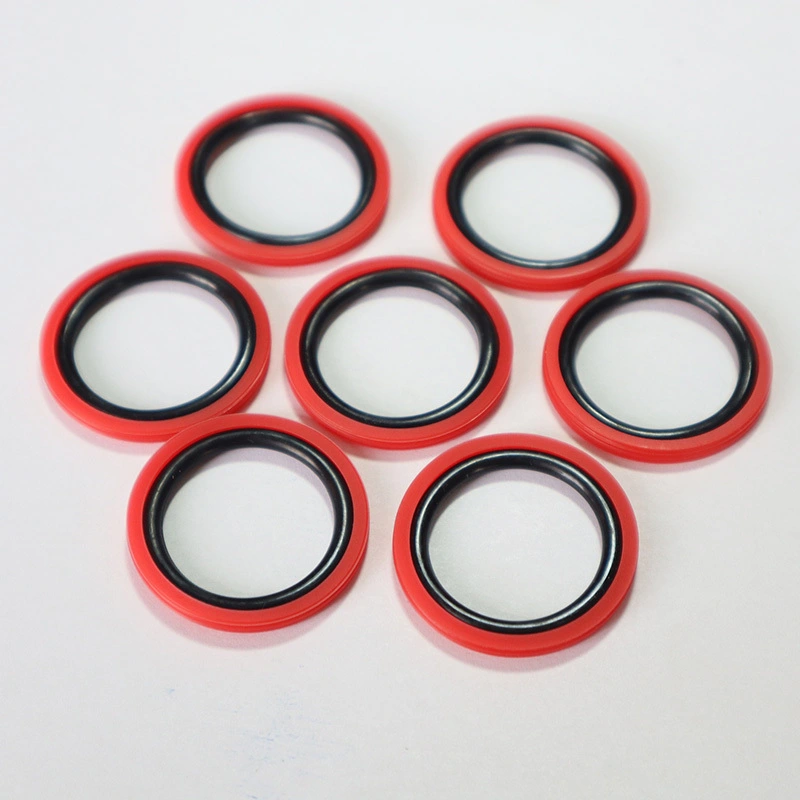

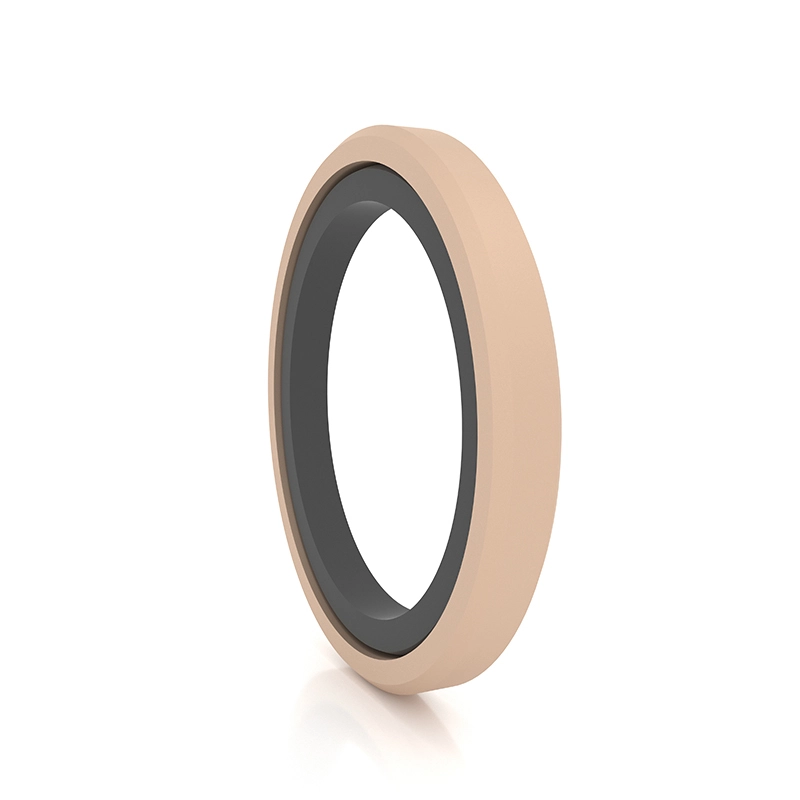

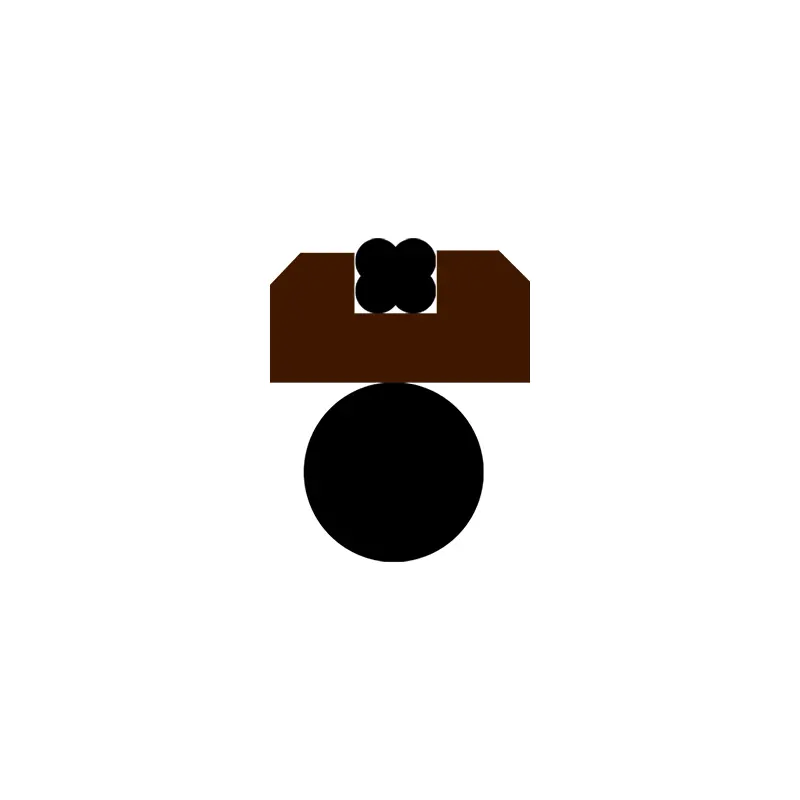

RC61 ja RC62 koostuvat täytetystä PTFE: n suorakaiteen muotoisesta tiivistysrenkaasta ja O-muotoisesta kumirenkaasta, jotka soveltuvat hydrauliseen edestakaiseen liikkeen kaksisuuntaiseen paineen tiivistymiseen. RC61-B koostuu täytetystä PTFE-asteittaisesta tiivistysrenkaasta ja O-muotoisesta kumirenkaasta, joka sopii hydrauliseen edestakaiseen liikkeen yksisuuntaiseen paineen tiivistymiseen. RC62-B on raskas käänteinen askeltiiviste, joka sopii yksisuuntaisen paineen tiivistymisen tiivistämiseen. O-rengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Sitä käytetään yleensä yhdessä opasrenkaan kanssa raskaisiin hydraulisiin laitteisiin. Jaettuja (avoimia) uria tulisi käyttää sylintereissä, joiden halkaisija on alle 30 mm. Ominaisuudet:

1. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;

2. erittäin korkea paineen vakaus paineessa ja ankarissa olosuhteissa;

3. Pitkä käyttöikä, sitä voidaan käyttää öljytöntä voiteluhistoriaan;

4. Voidaan käyttää tiivistämään matala viskositeettiväliaineita, kuten vettä;

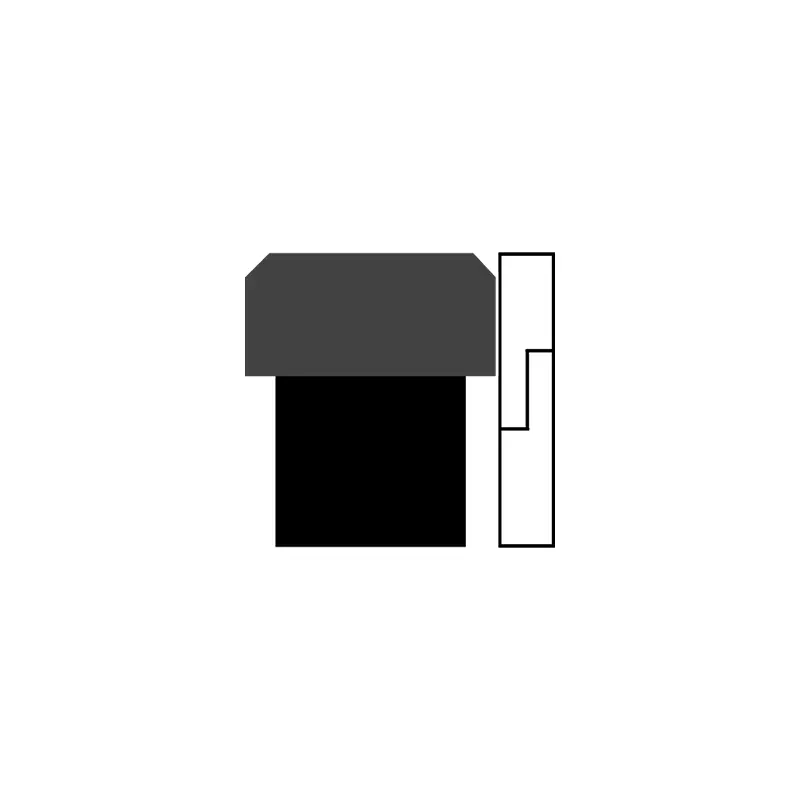

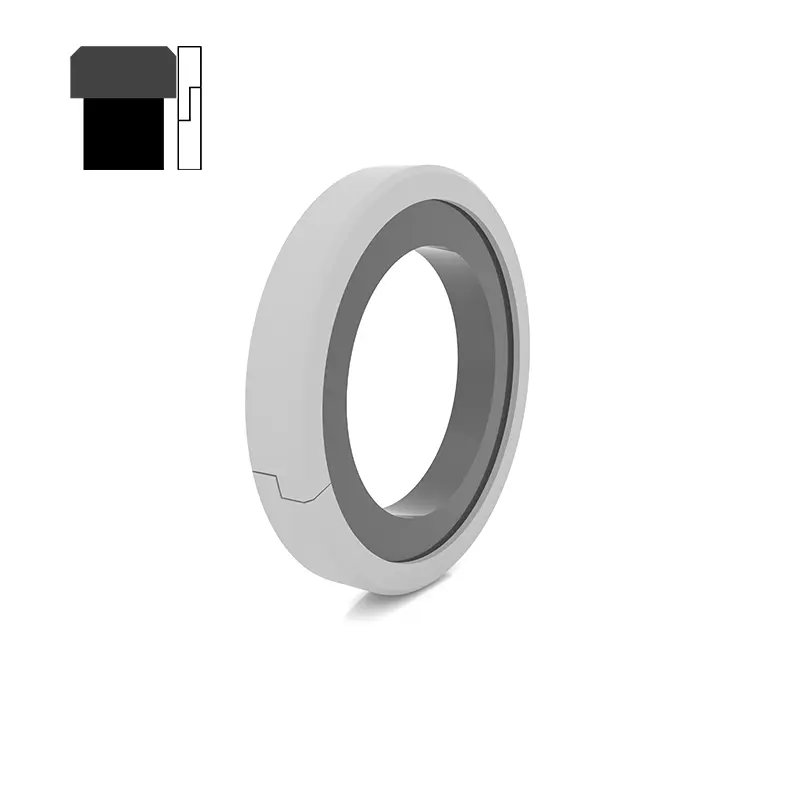

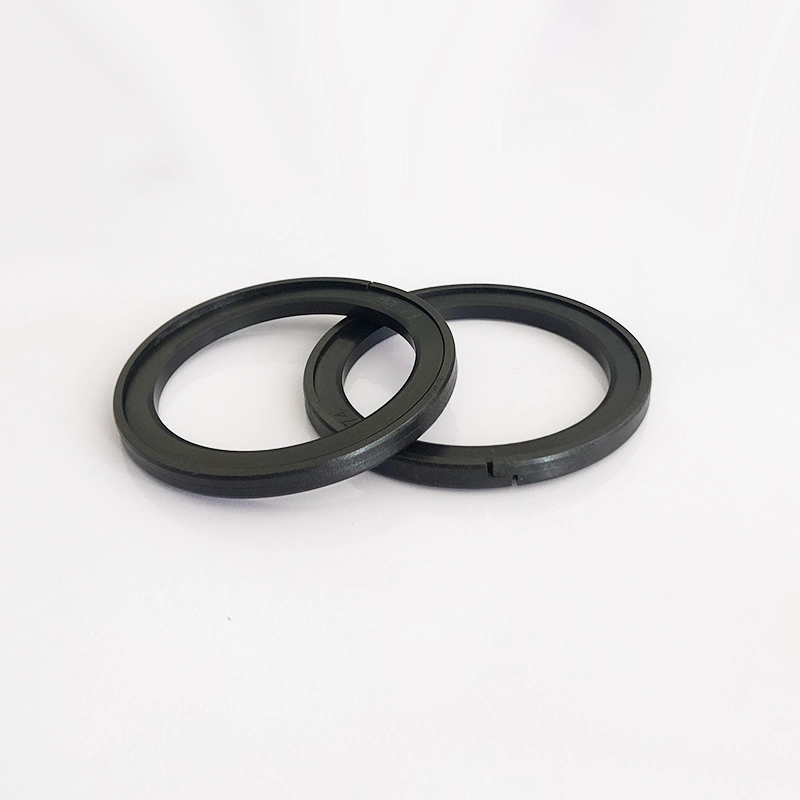

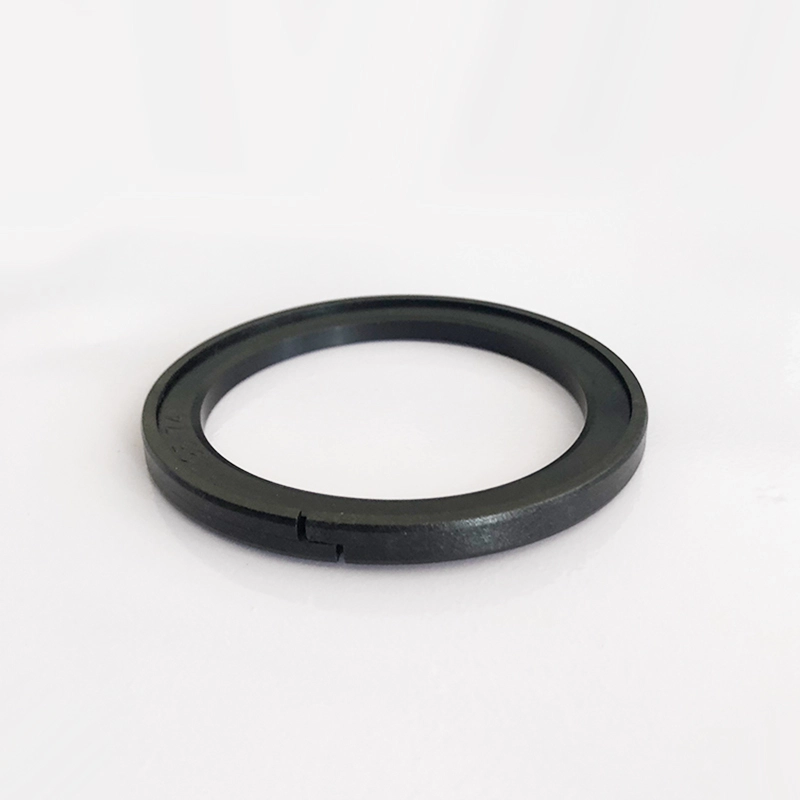

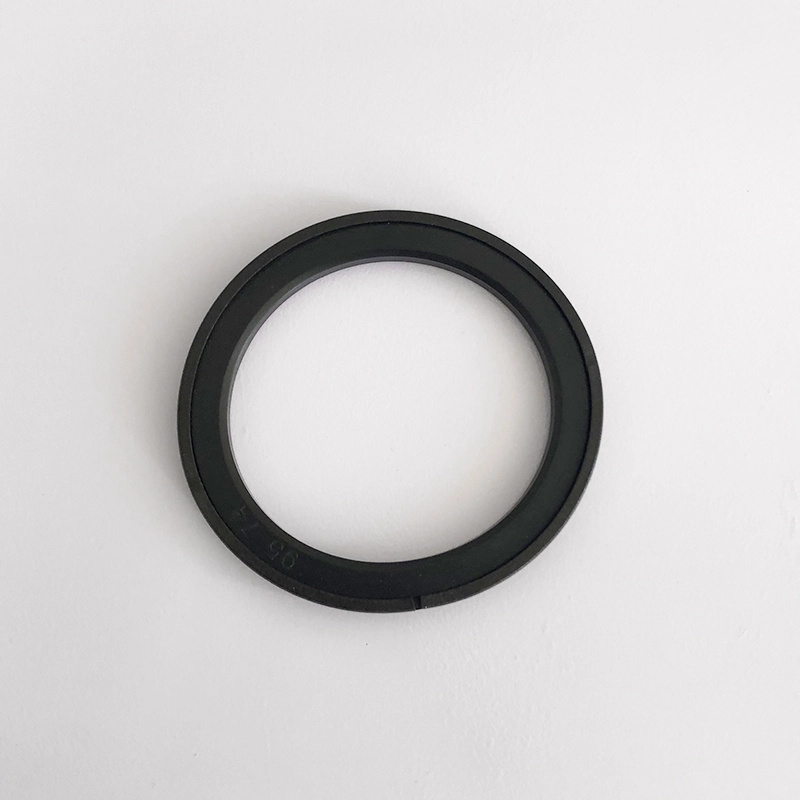

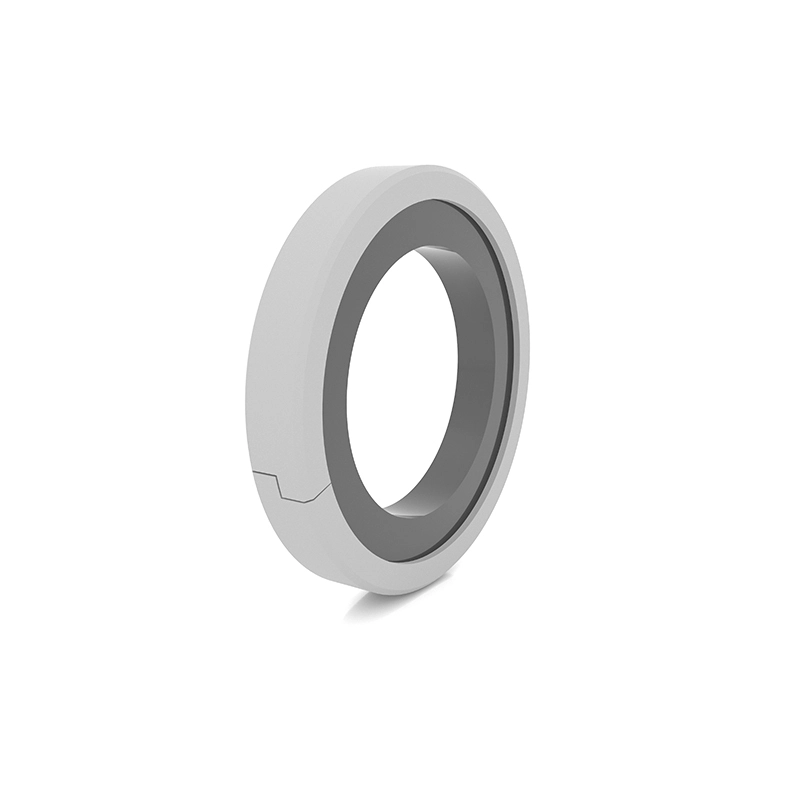

OK koostuu erityisestä materiaalista valmistetusta kestomuovisesta avoimesta tiivistysrenkaasta ja suorakulmaisesta kumirenkaasta, joka soveltuu hydrauliseen edestakaiseen liikkeeseen, joka on suuntainen paineen sulkeminen. Kumirengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Koska tiivistysrengas ottaa käyttöön avoimen rakenteen, ratkaisu on ongelma, jonka Glyd Ring tarvitsee erityisiä työkaluja. Ominaisuudet:

1. Matala kitka, pieni aloitusvastus, sileä liike, ei hiipivää;

2. erittäin korkea paineen vakaus paineessa ja ankarissa olosuhteissa;

3. Yksinkertainen ja kätevä asennus, kokoonpanotyökaluja ei tarvita;

4. Voidaan käyttää tiivistämään matala viskositeettiväliaineita, kuten vettä;

5. Hyvä ekstruusion vastainen suorituskyky, mikä mahdollistaa suuremman suulakepuristuskuilun.

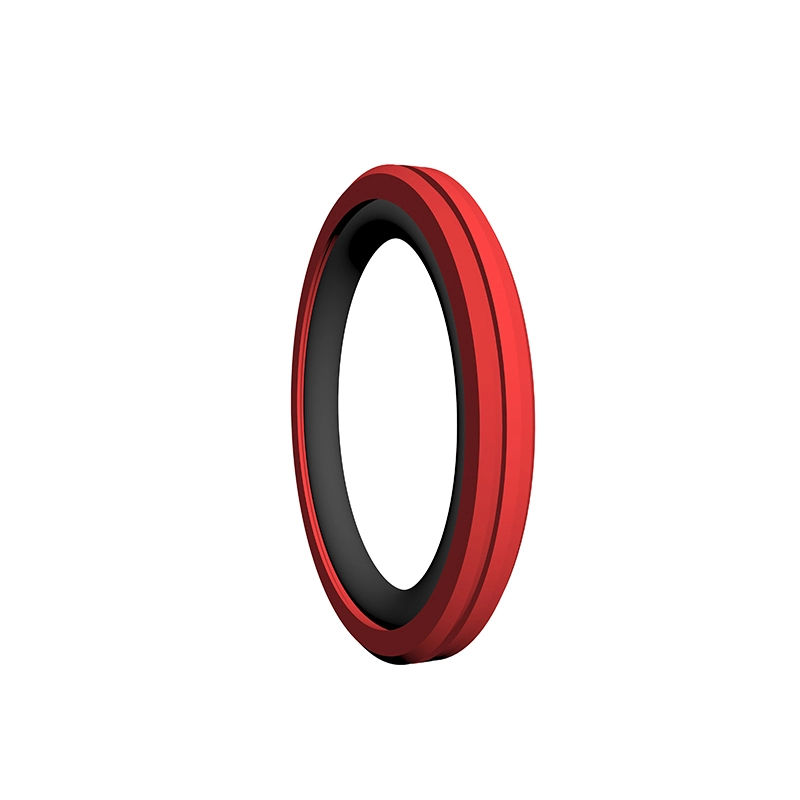

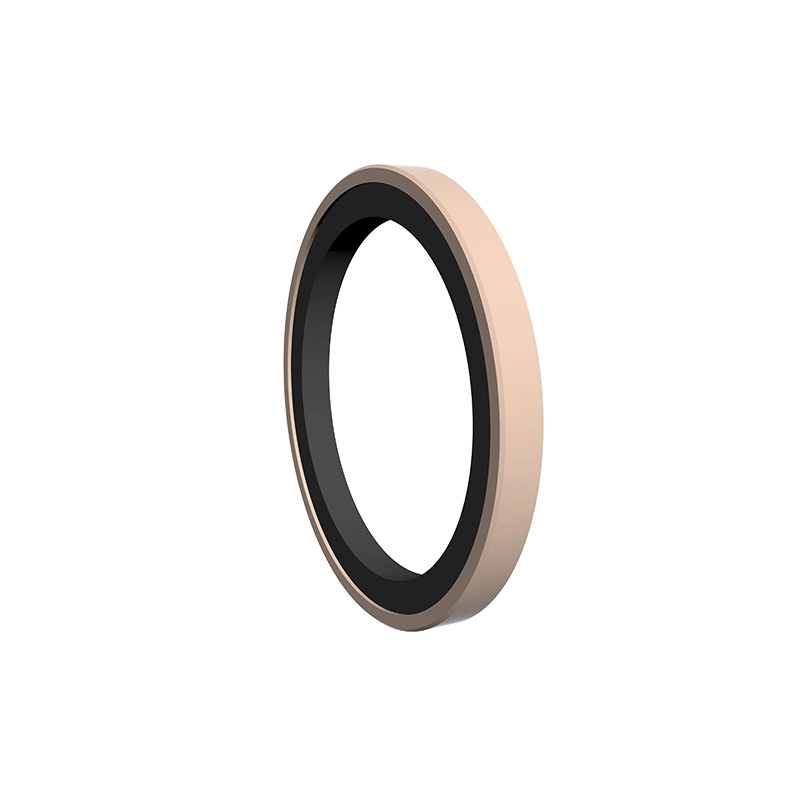

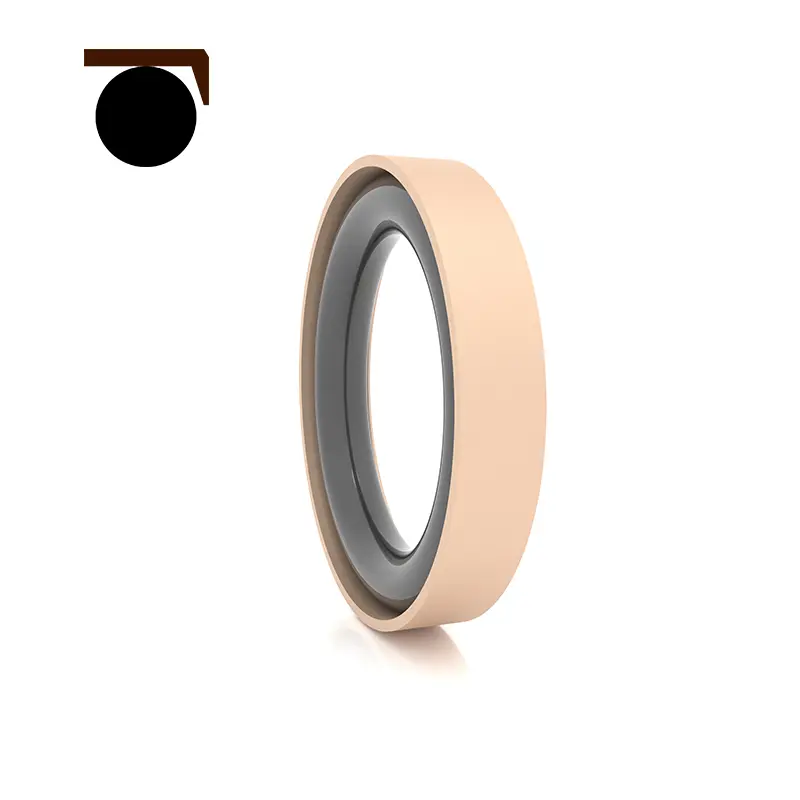

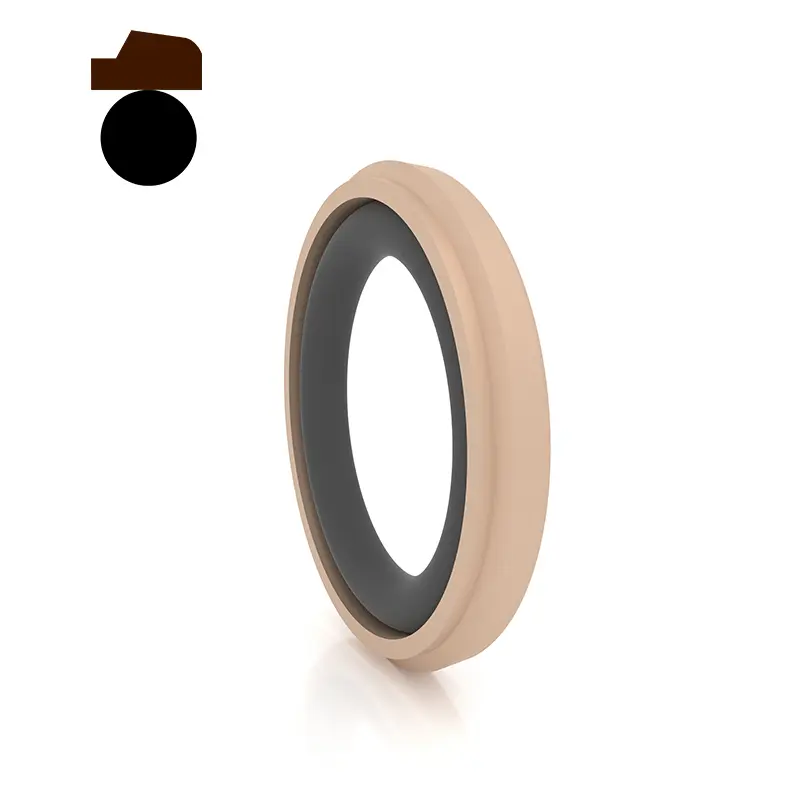

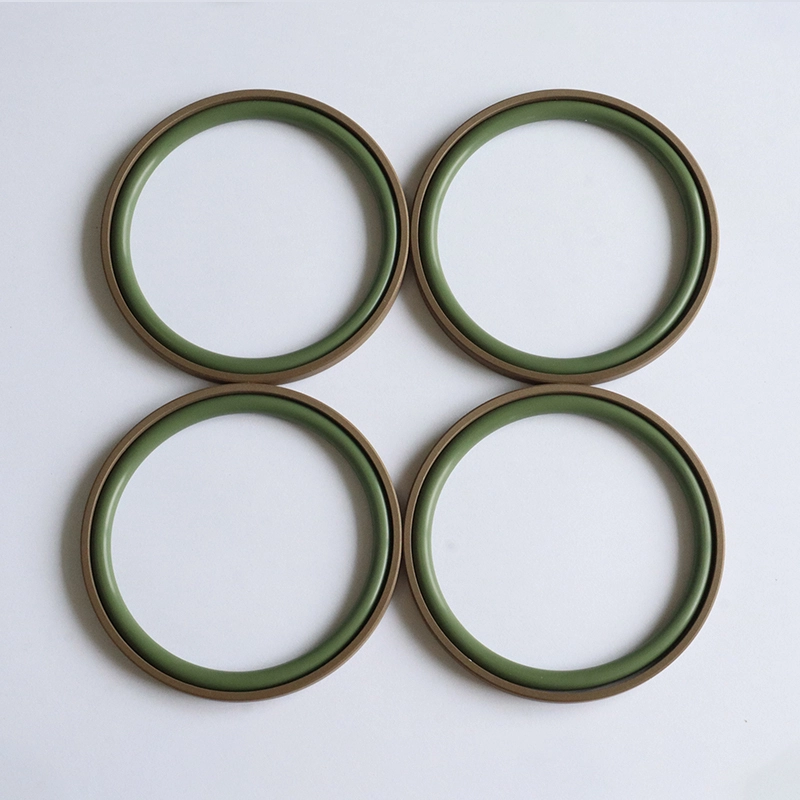

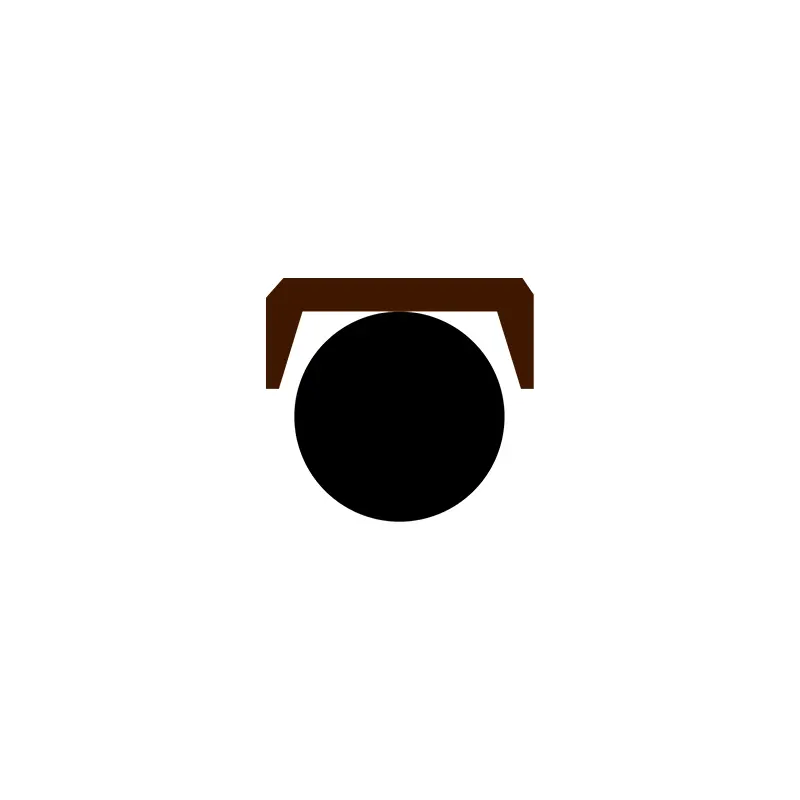

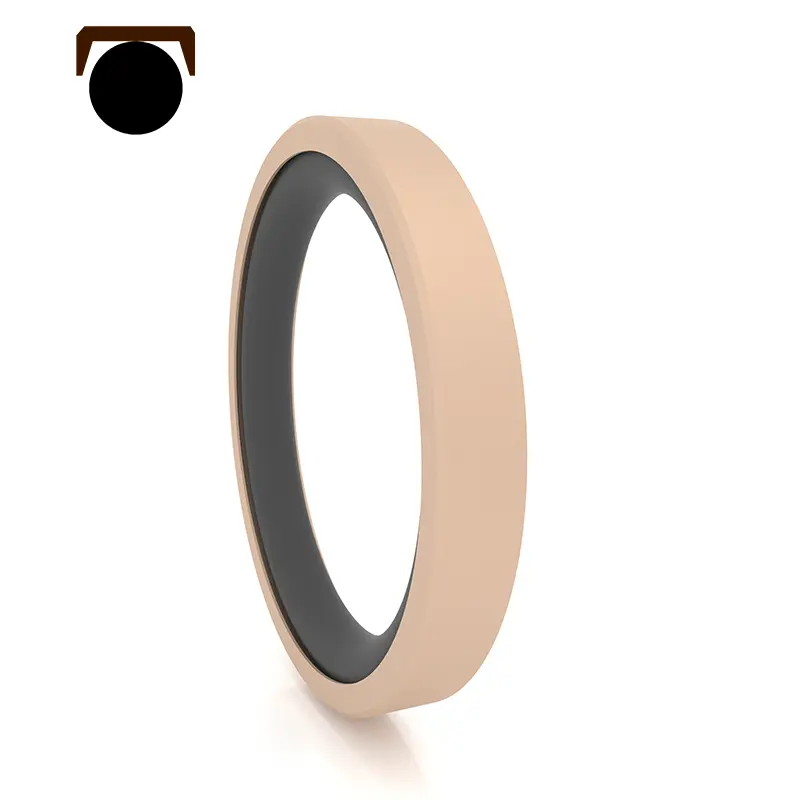

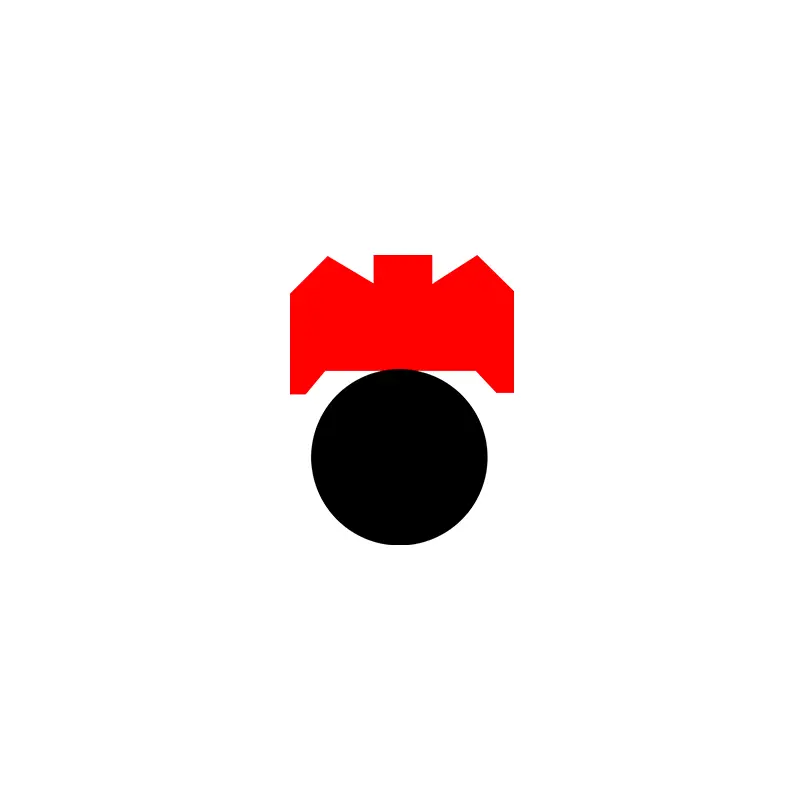

RC63 koostuu PTFE: n korkin muotoisesta tiivisustusrenkaasta ja O-muotoisesta kumirenkaasta, joka soveltuu hydrauliseen ja pneumaattiseen edestakaiseen liikkeen kaksisuuntaiseen paineen tiivistymiseen. O-muotoinen rengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Koska tiivisustusrengas ottaa ohut huulisuunnittelu, seurannan kompensointikyky on hyvä, joten tiivistymisteho on hyvä ja se voidaan asentaa GB12350-rengasuraan. Sylinterin halkaisijoille tulisi käyttää halkaistuja (avoimia) uroja alle 30 mm. Ominaisuudet:

1. Sitä voidaan käyttää sekä hydrauliseen että pneumaattiseen, ja sitä voidaan käyttää kaksisuuntaiseen paineen tiivistymiseen;

2. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;

3. Pitkä käyttöikä, sitä voidaan käyttää öljytöntä voiteluhistoriaan;

Pieni rakennetila, helppo asennus ja huolto;

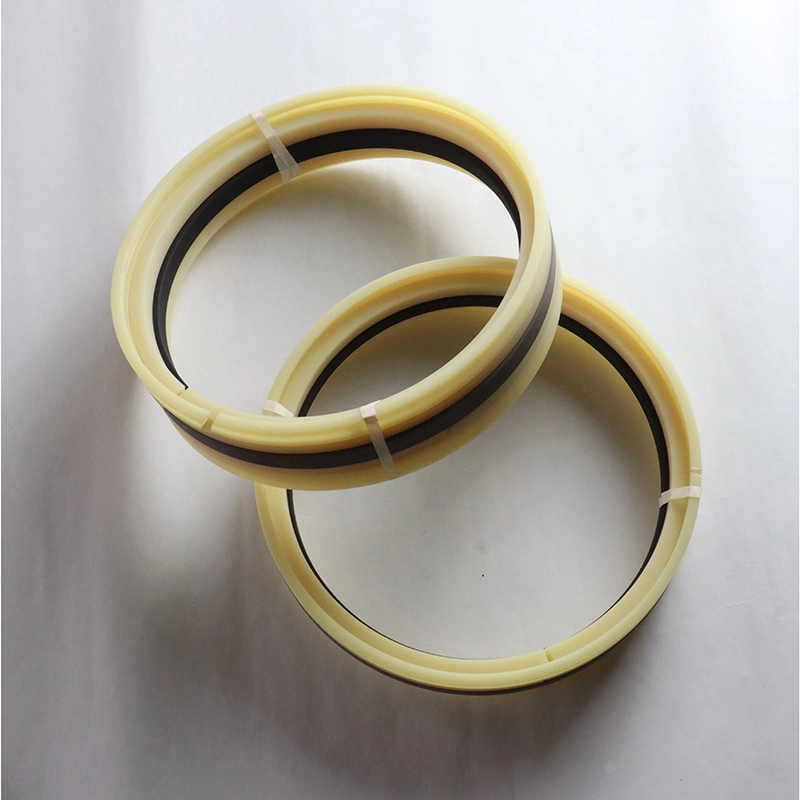

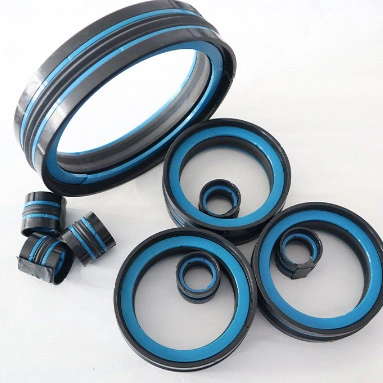

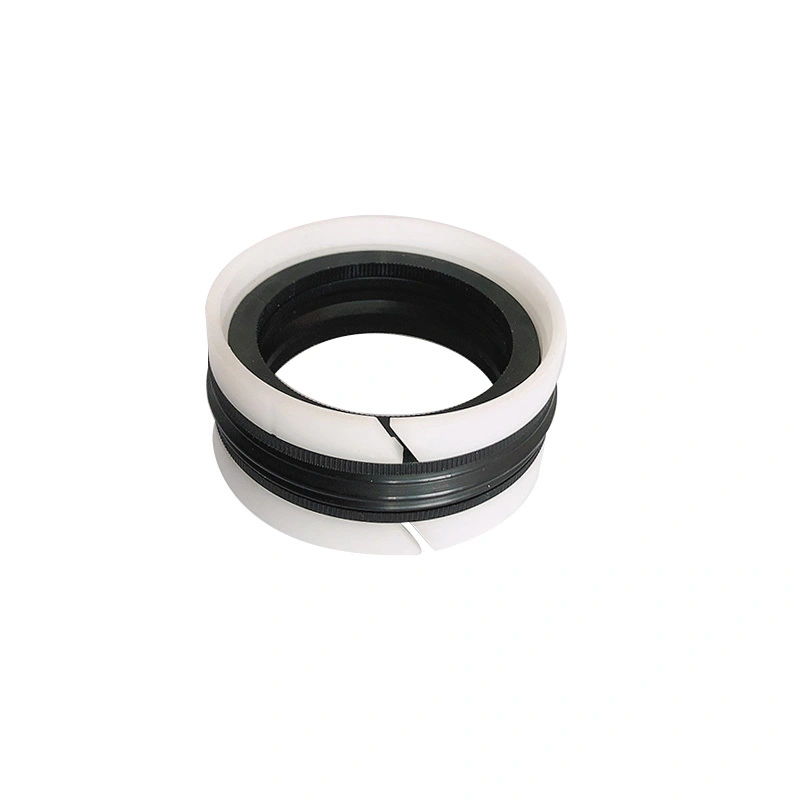

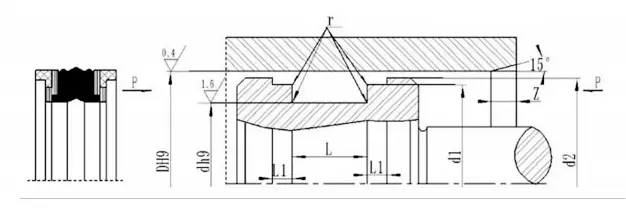

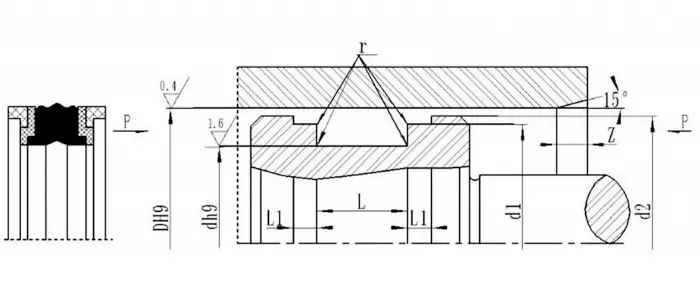

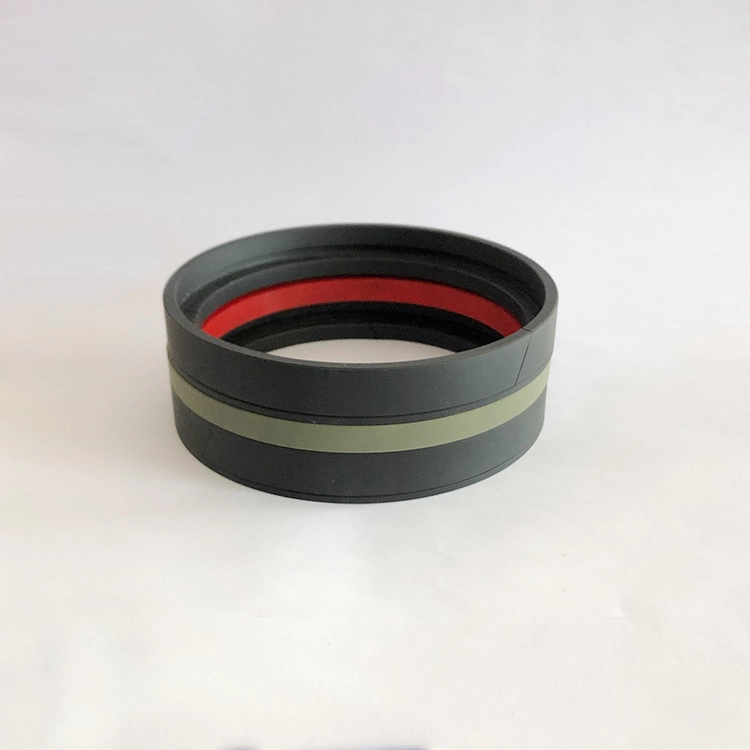

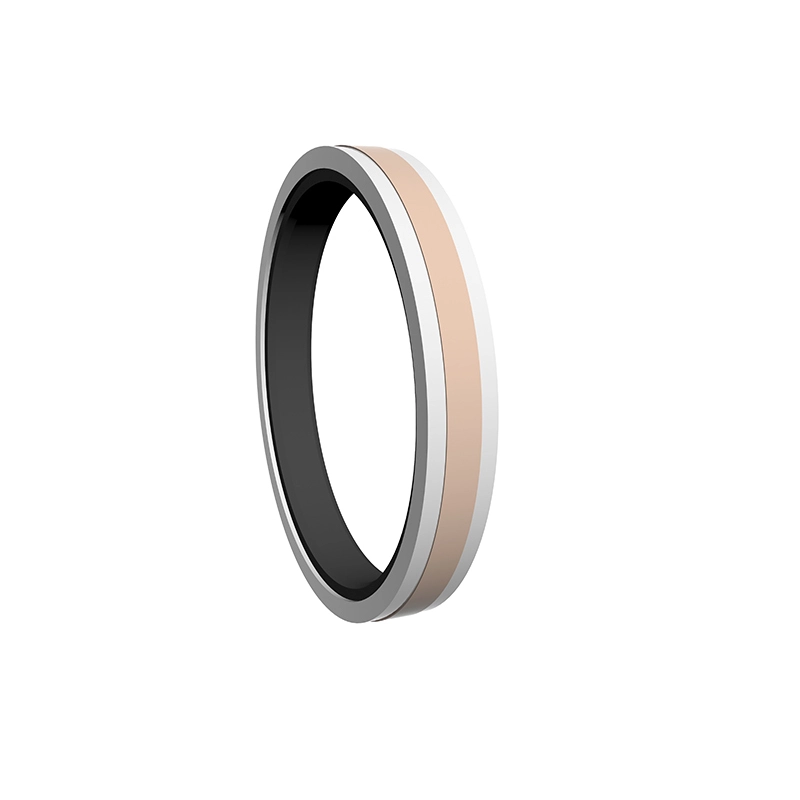

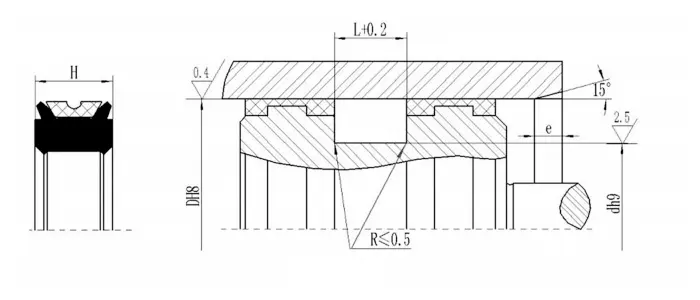

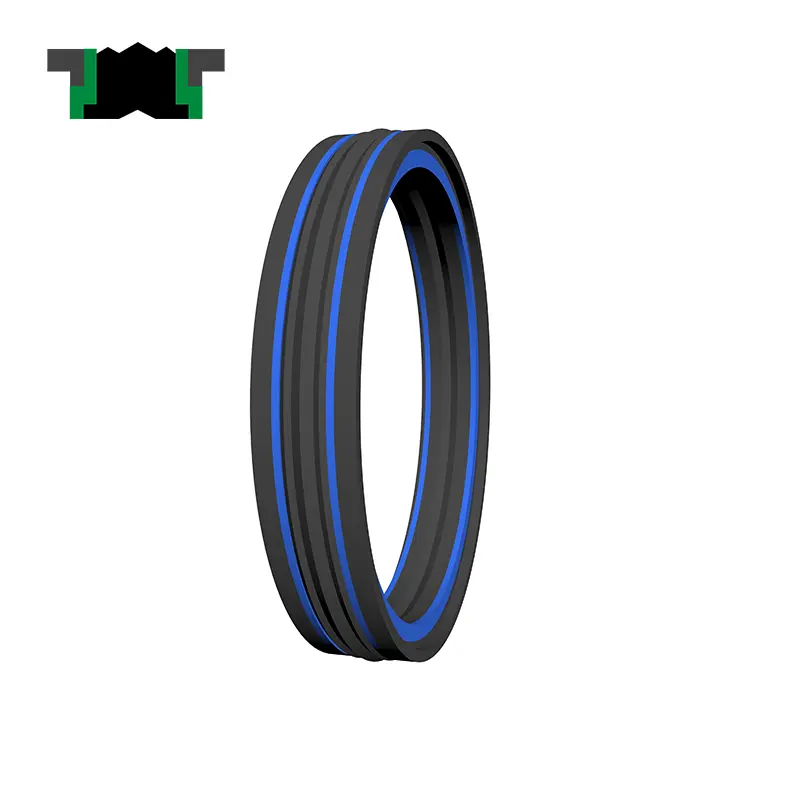

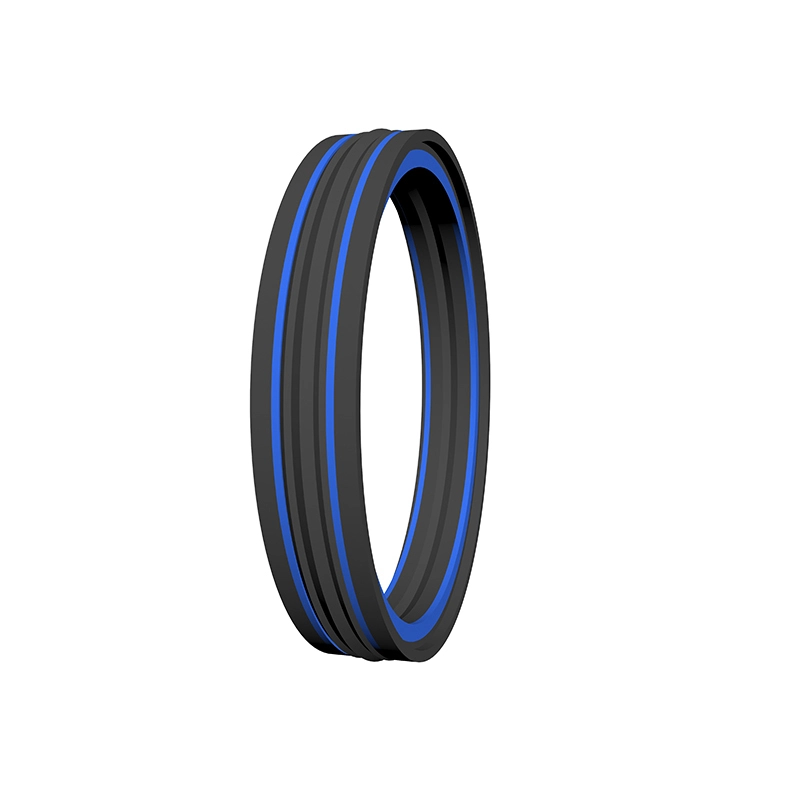

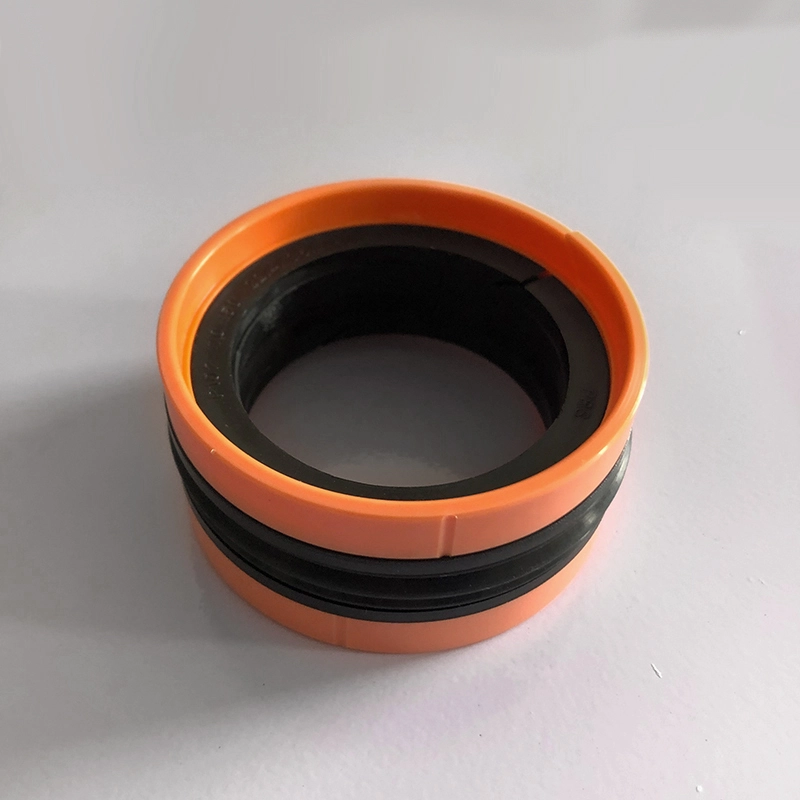

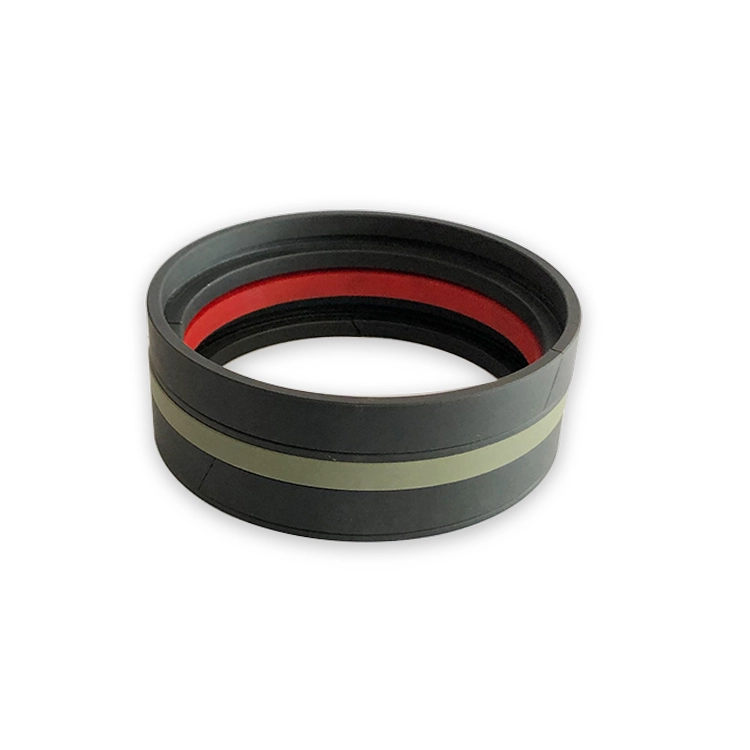

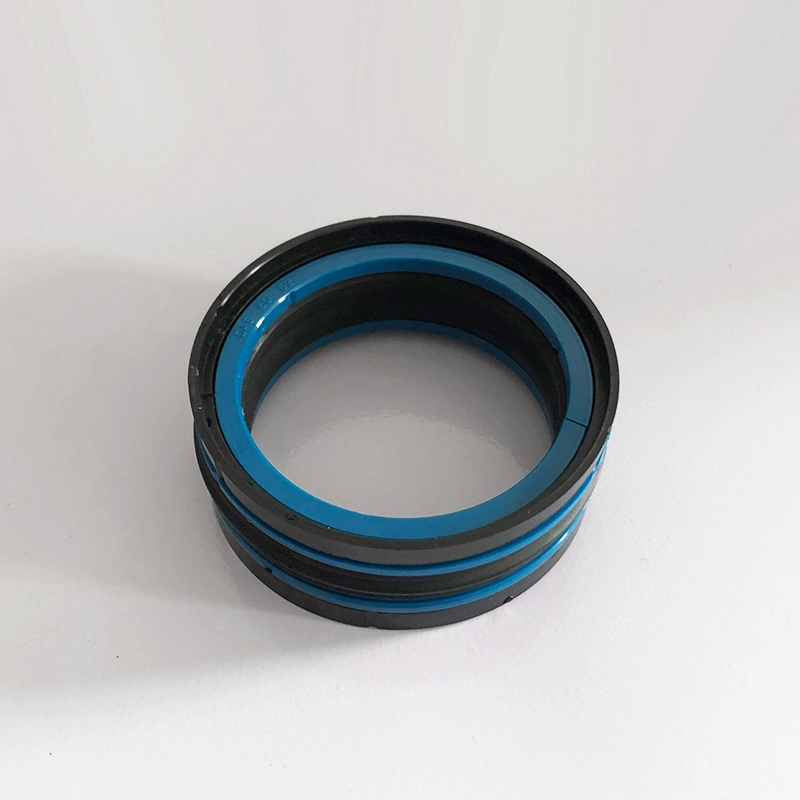

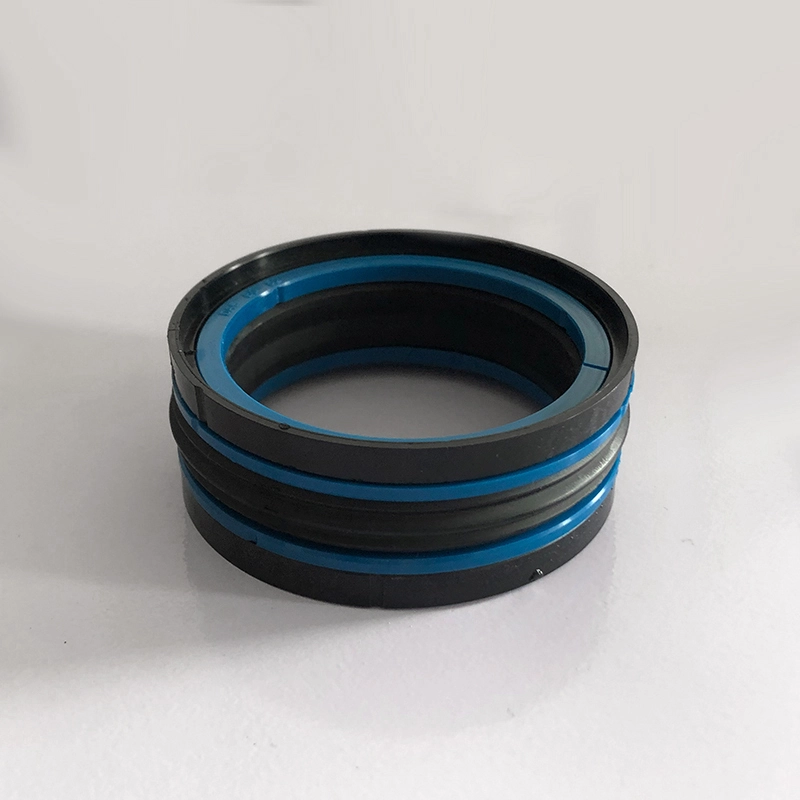

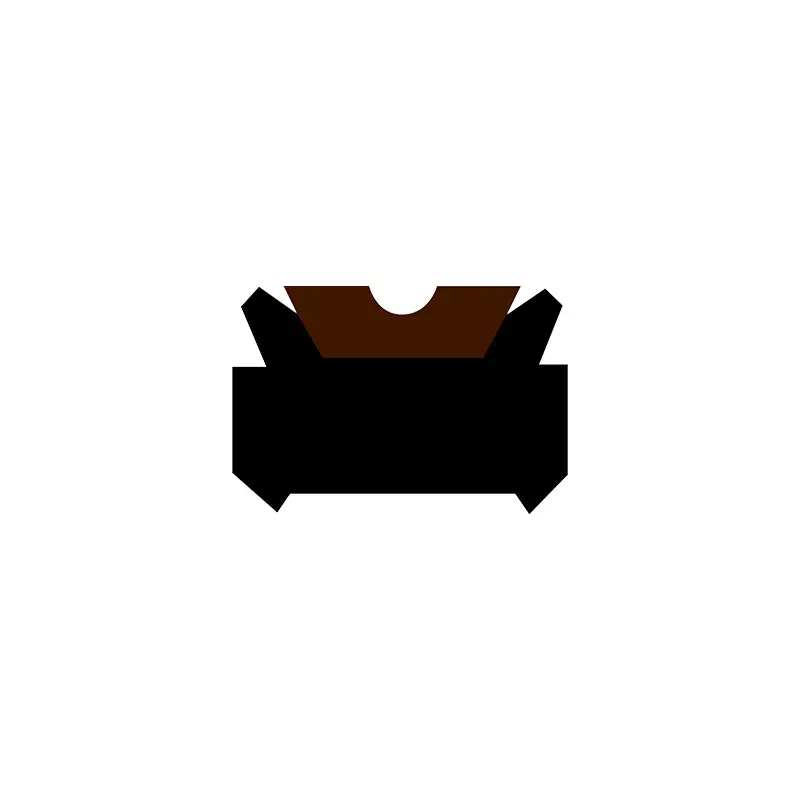

KDAS, TPM (erikoismuoto) on viiden kambinaation kompression männän tiiviskokoonpano, joka koostuu kumitiivisteestä, kahdesta pidätysrenkaasta ja kahdesta opasrenkaasta. Sopii kaksisuuntaiseen paineen männän tiivistymiseen. Ominaisuudet:

1. hyvä tiivistys, korkea luotettavuus, kompakti rakenne;

2.

3. Yksinkertainen asennus, kiinteä männän asennus;

NBR -tiivistyselementin erityinen geometrinen muoto estää sitä kiertymästä urassa asennuksen aikana.

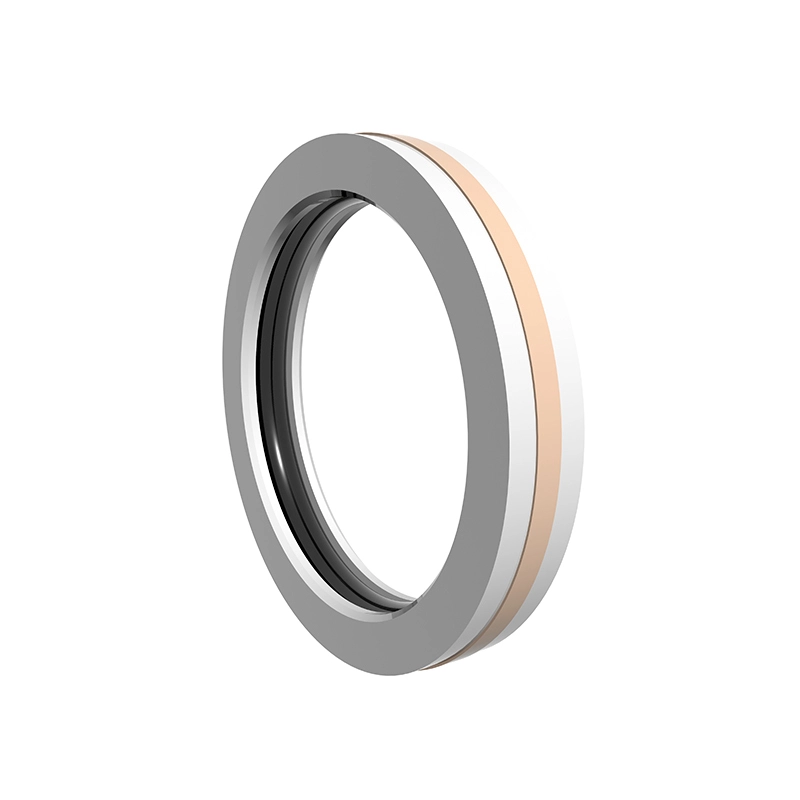

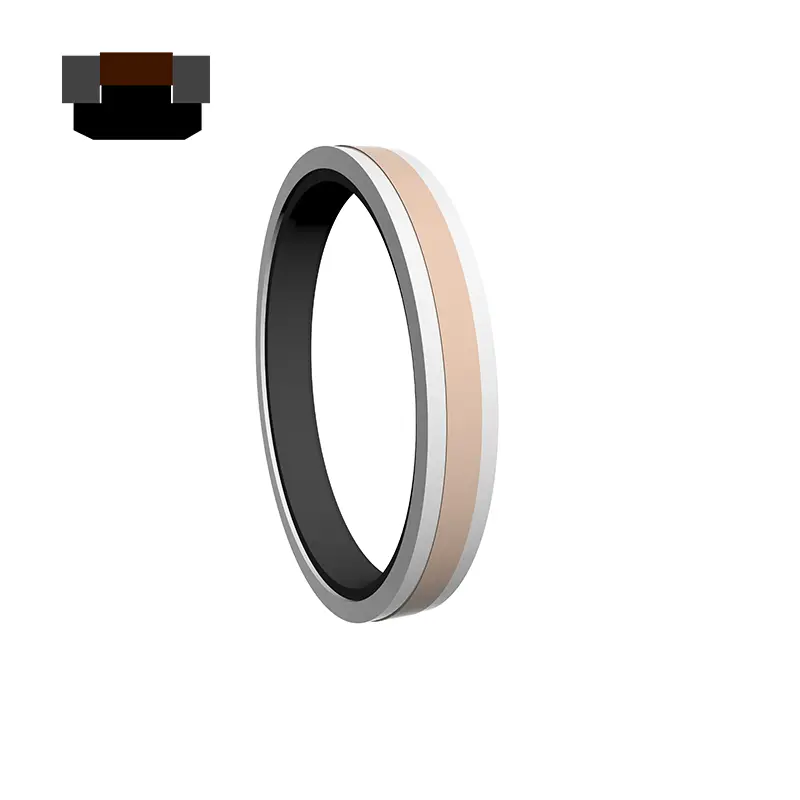

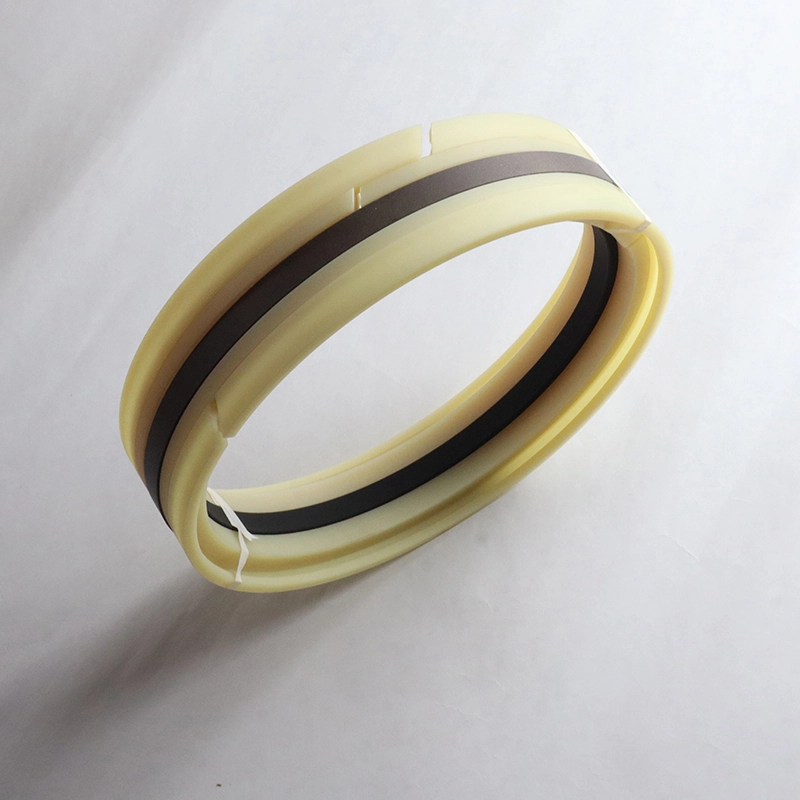

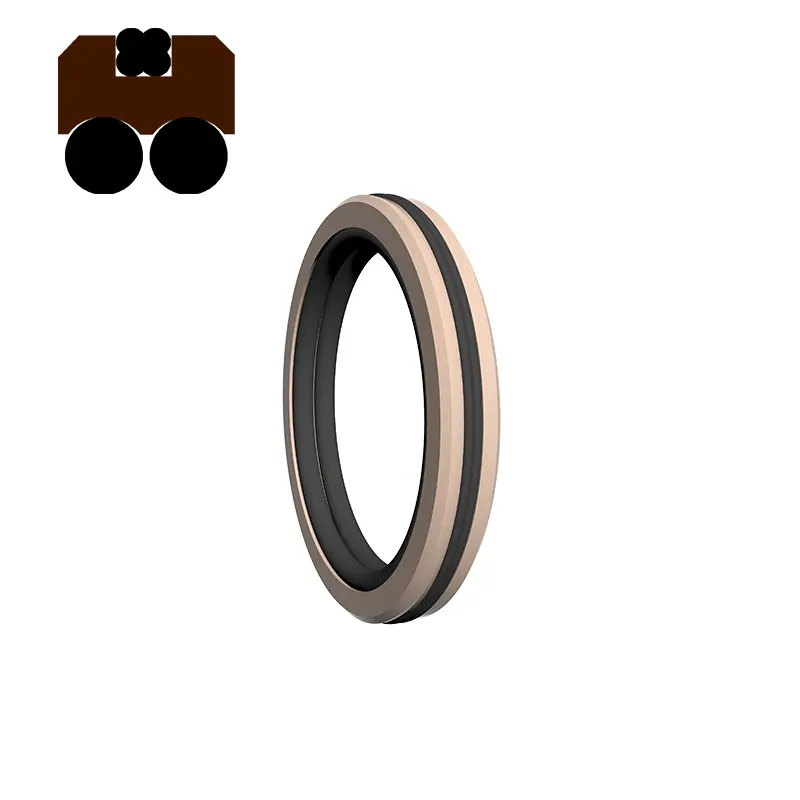

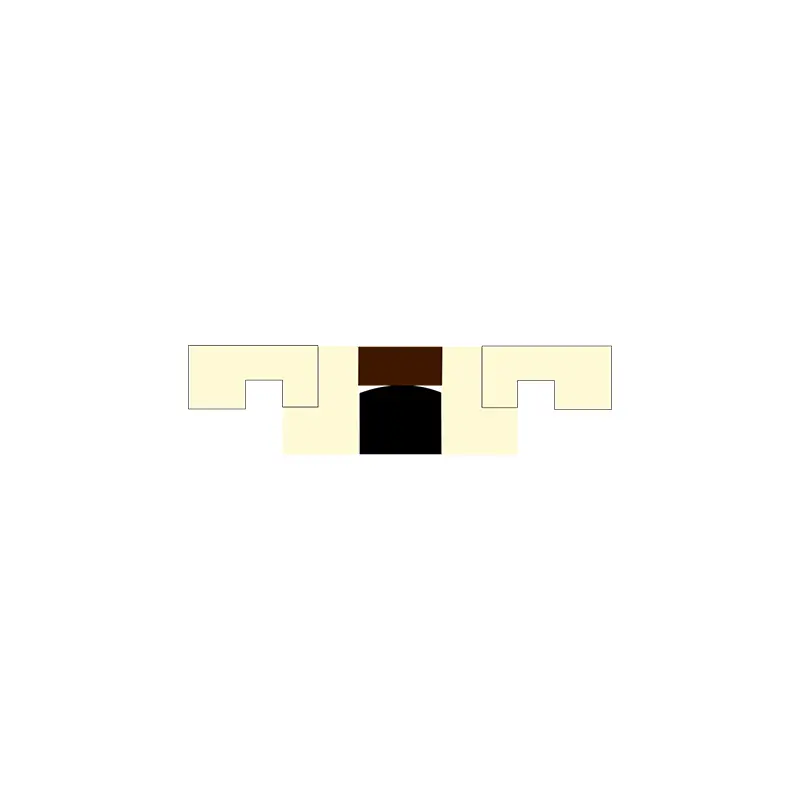

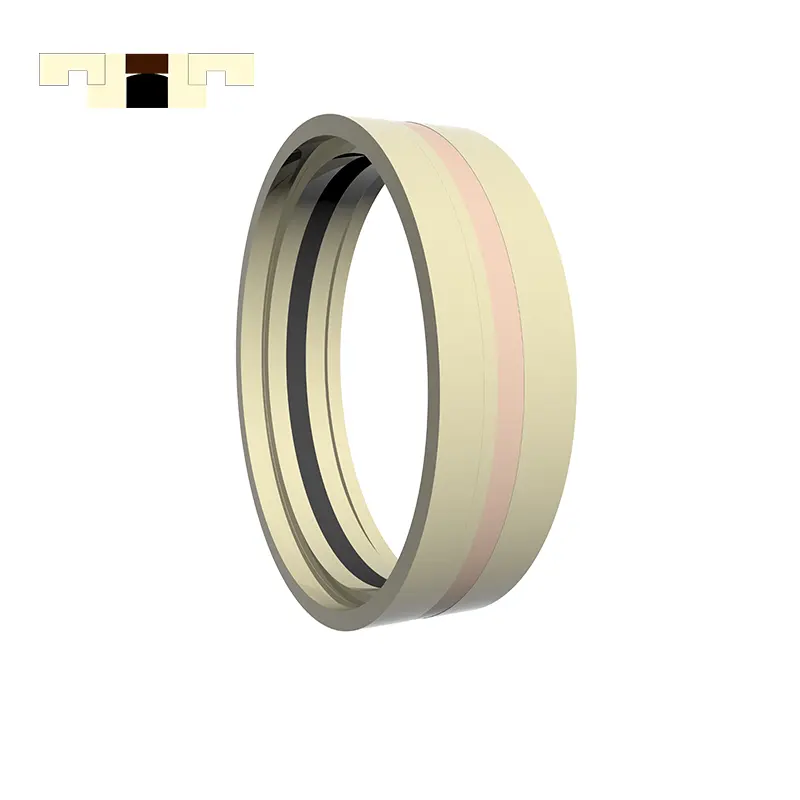

GDKK koostuu kahdesta opasrenkaasta, kahdesta pidätysrenkaasta, joustavasta kumirenkaasta ja tiivistysrenkaasta. Opas renkaassa on sijoitus- ja ohjausrooli. Pidätysrenkaassa on tuki- ja paikannusrooli, joustava kumirengas tarjoaa joustavan voiman ja kompensoi tiivistysrenkaan menetyksen. Tiivistysrengas toimii yhteistyössä öljysylinterin sisäreikän kanssa tiivistysvaikutuksen tuottamiseksi, joka soveltuu öljysylinterin männän kaksisuuntaiseen painetiivistykseen. Sillä on hyvä tiivistysvaikutus jopa ankarissa työoloissa. Ominaisuudet:

1. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;

2. erittäin korkea paineen vakaus paineessa ja ankarissa olosuhteissa;

3. Korkea käyttöikä voidaan käyttää tiivistämiseen huonoissa voitelu -olosuhteissa;

4. Voidaan käyttää tiivistämään matala viskositeettiväliaineita, kuten vettä;

Erinomainen korkea ja matalapaineinen tiivistymisteho.

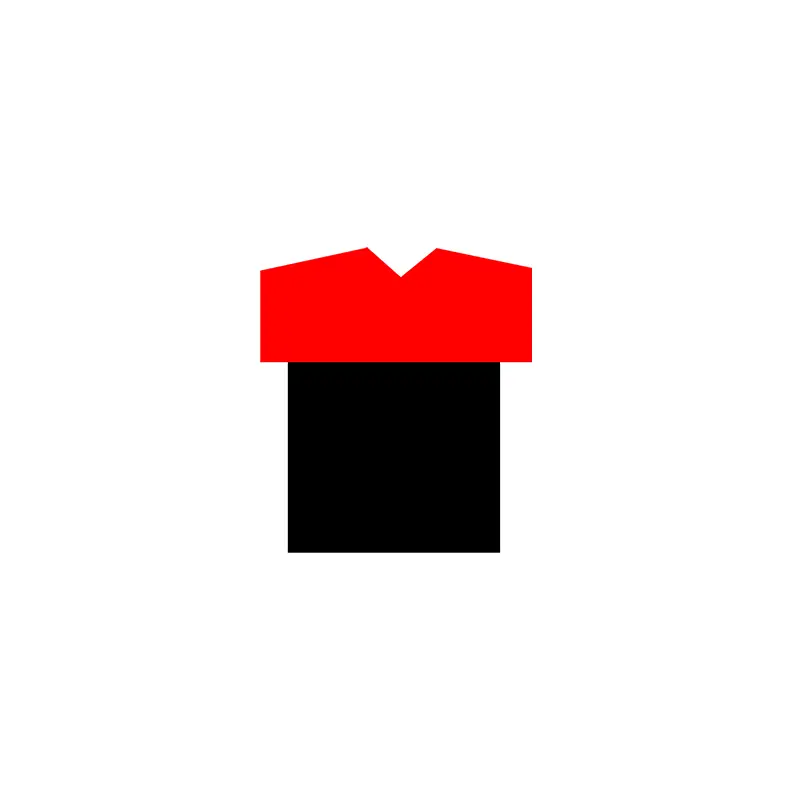

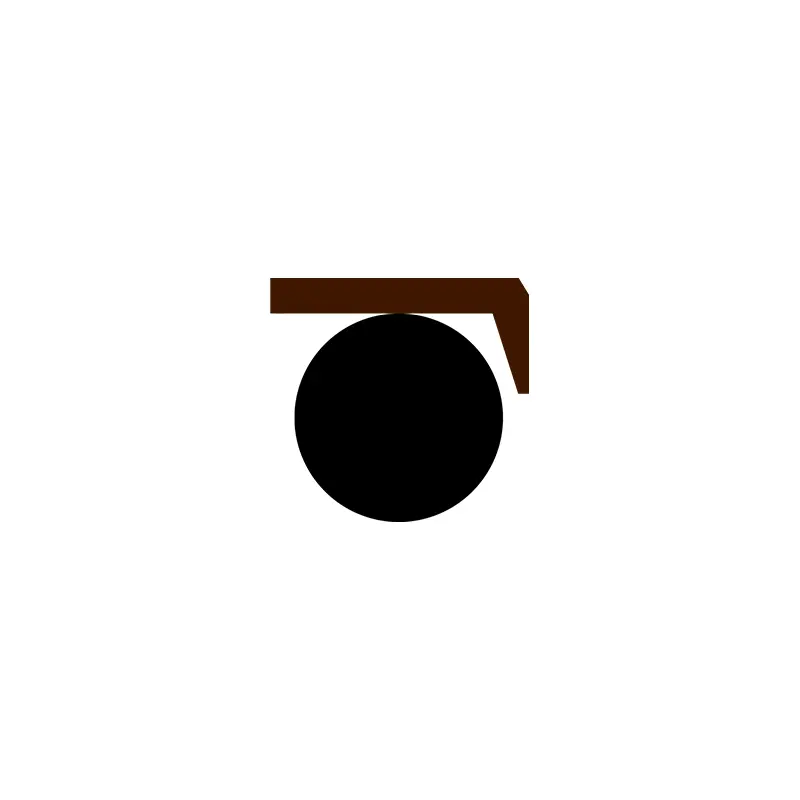

RC64 koostuu PTFE: n kolmionmuotoisesta tiivistysrenkaasta ja O-renkaan kumirenkaasta, joka sopii hydrauliseen ja pneumaattiseen edestakaiseen liikkeeseen yksisuuntaiseen painetiivistykseen. O-rengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Koska tiivistysrengas ottaa ohut huulisuunnittelu, seurannan kompensointikyky on parempi, joten tiivistyssuorituskyky on hyvä. Jaettu (avoin) uraa tulisi käyttää sylinterin halkaisijoille alle 30 mm. Ominaisuudet:

1. Sitä voidaan käyttää sekä hydrauliseen että pneumaattiseen;

2. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;

3. Pitkä käyttöikä, sitä voidaan käyttää öljytöntä voiteluhistoriaan;

Pieni rakennetila, helppo asennus ja huolto;

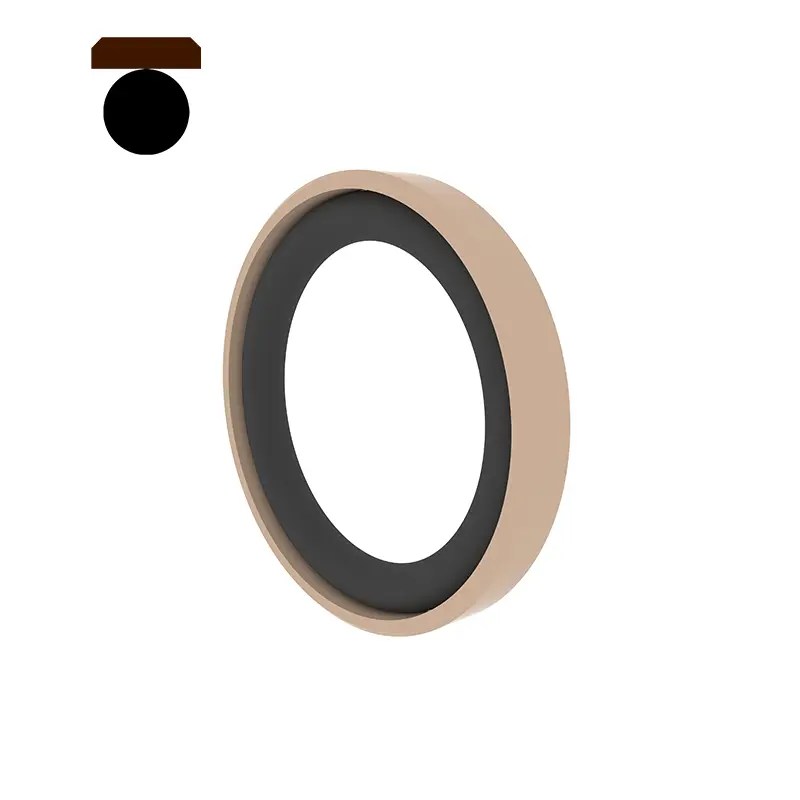

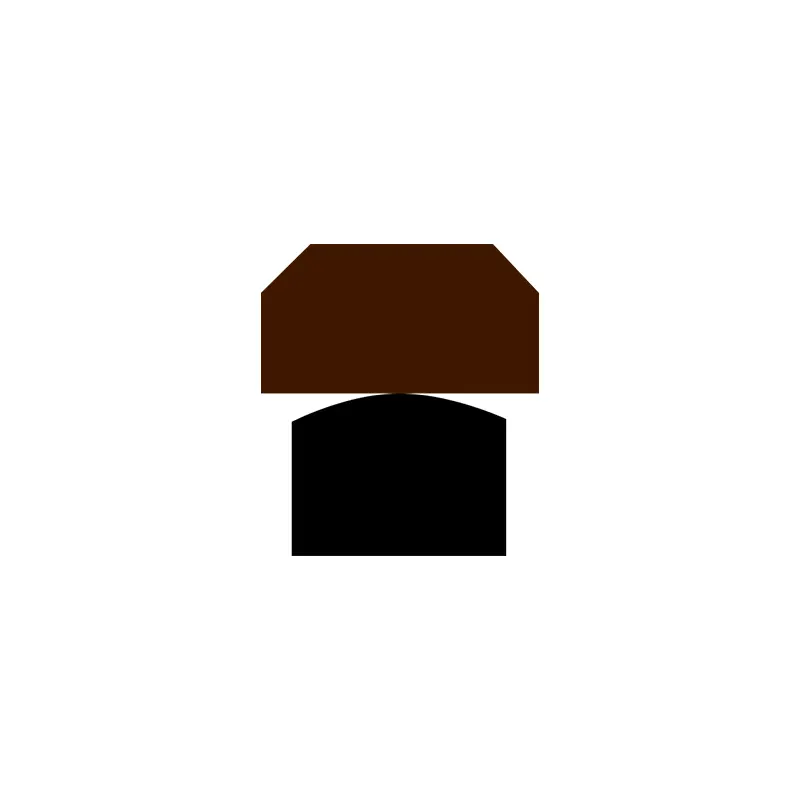

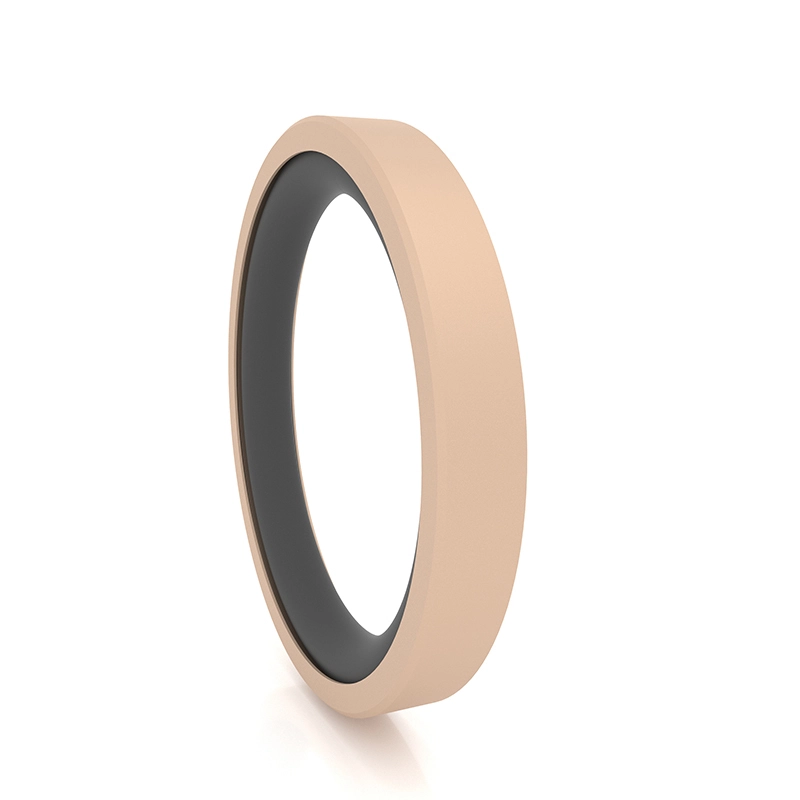

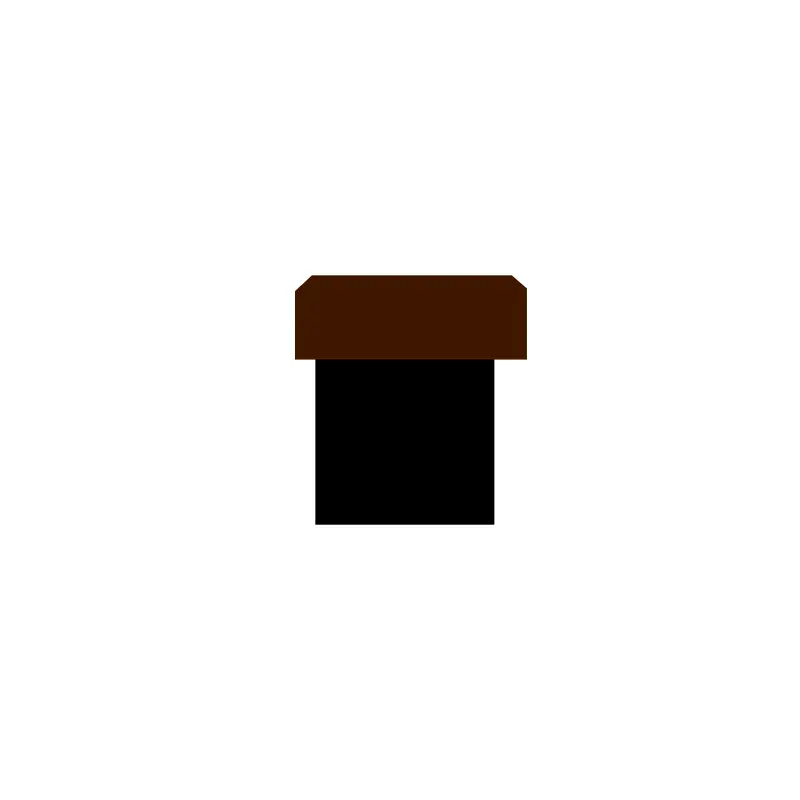

SPG on yhdistelmä suorakaiteen muotoista modifioitua PTFE -tiivisustusrenkasta ja suorakaiteen muotoista kumirenkaa esikuormitteluna. Sillä on hyvän tiivistymisen, pienen kitkan ja pienen rakenteellisen tilan ominaisuudet.

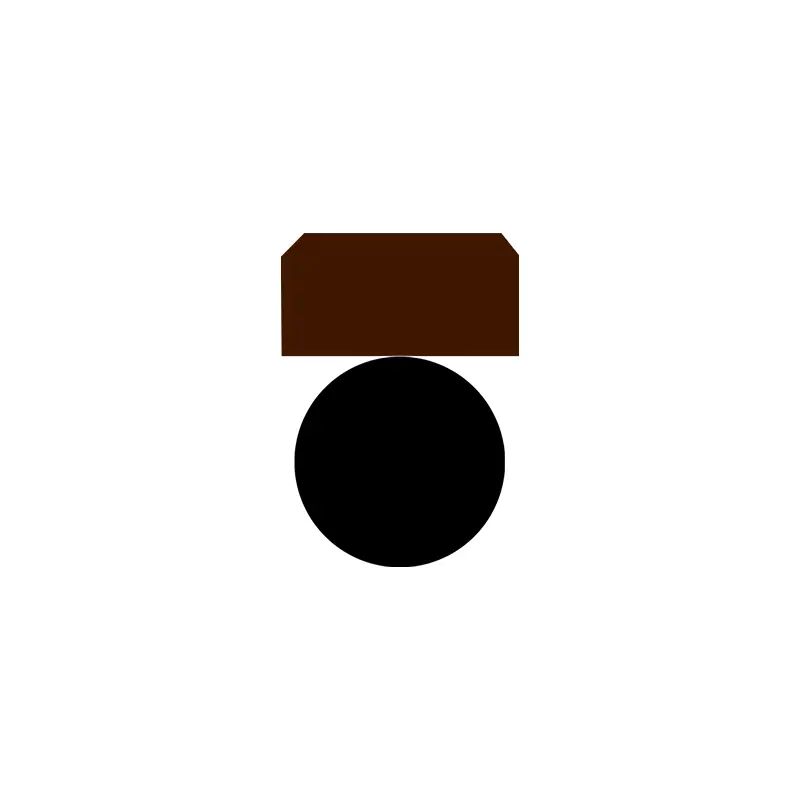

RC66 on yhdistelmä suorakaiteen muotoista modifioitua PTFE-tiivistysrenkaalla ja O-renkaalla esikuormitteluna. Sillä on hyvän tiivistymisen, pienen kitkan ja pienen rakenteellisen tilan ominaisuudet. Se sopii nopeaan öljysylinteriin tai sylintereihin. RC67 koostuu täytetystä PTFE: n suorakulmaisesta tiivistysrenkaasta, kahdesta pidätysrenkaasta ja heterogeenisestä elastomeeristä, joka soveltuu hydrauliseen edestakaiseen liikkeen kaksisuuntaiseen paineen tiivistymiseen. Elastomeeri tarjoaa säteittäistä voimaa ja kompensoi tiivistysrenkaan kulumisen. Pidätysrengas suojaa tiivistysrengasta ja sillä on hyvä tiivistysvaikutus jopa ankarissa työoloissa. Ominaisuudet:

1. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;

2. erittäin korkea paineen vakaus paineessa ja ankarissa olosuhteissa;

3. Korkea käyttöikä, sitä voidaan käyttää öljytöntä voitelutiivisteisiin;

4. Voidaan käyttää tiivistämään matala viskositeettiväliaineita, kuten vettä;

5. Erinomainen korkea ja matalapaineinen tiivistymisteho.

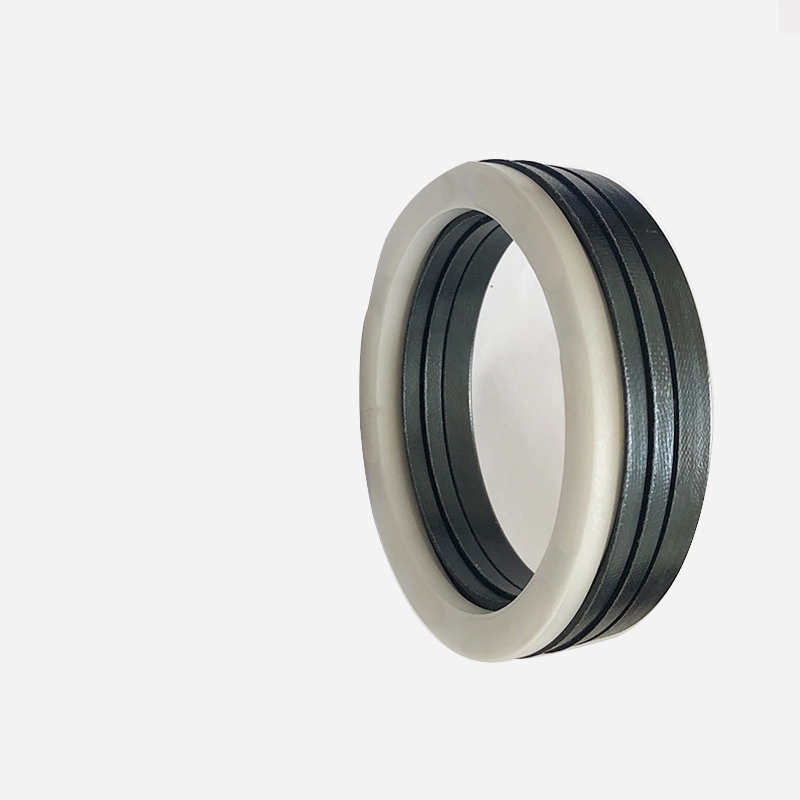

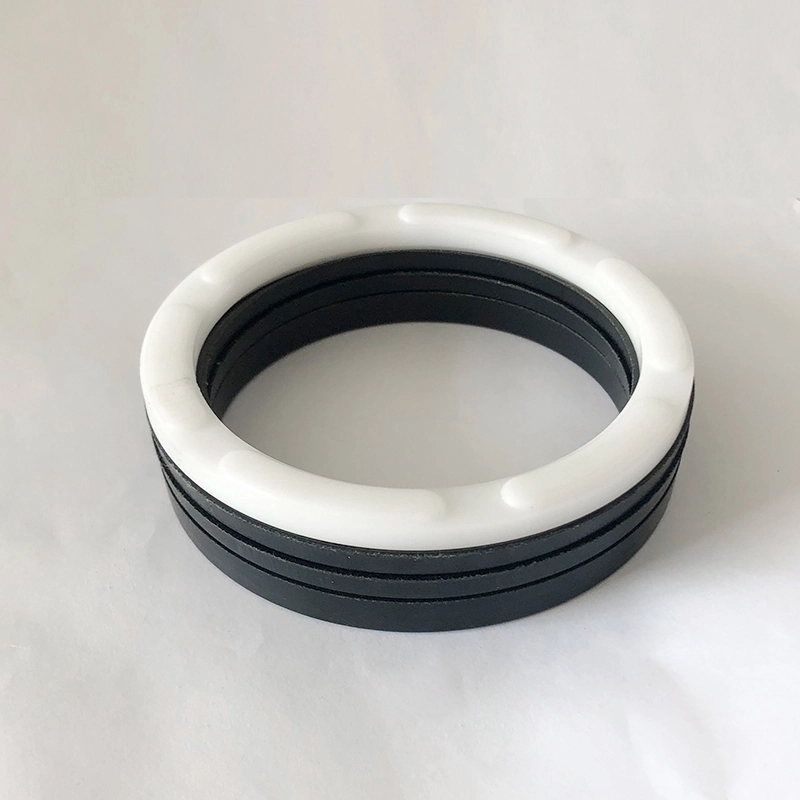

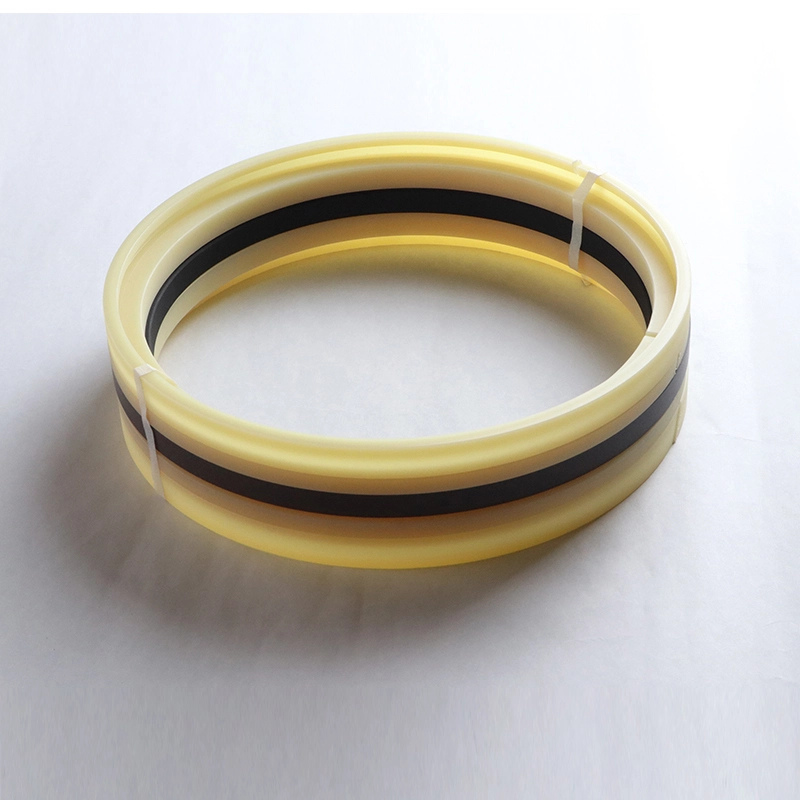

RCEK koostuu sarjasta V-muotoisia tiivistysrenkaita, painirenkasta ja tukirenkaasta, ja se sopii hydrauliseen edestakaiseen liikkeen yksisuuntaiseen painetiivistykseen. Rasva, joka on yhteensopiva tiivistysmateriaalin kanssa, on levitettävä asennuksen aikana. Sitä ei voida asentaa kiinteään (suljettuun) uraan. Sitä käytetään männän tiivisteisiin keskipitkällä ja raskaalla kuormituksella. Ominaisuudet:

1.

2. Sitä voidaan käyttää ankarissa työoloissa ja se sopii melkein kaikkiin media- ja ankariin olosuhteisiin;

3. Sillä on pitkä käyttöikä ja sitä voidaan käyttää öljytöntä voitelutiivisteisiin (kohtuullinen materiaalin valinta);

4

Se voi toimia tehokkaasti, vaikka tiivistyspinnan laatu on huono.

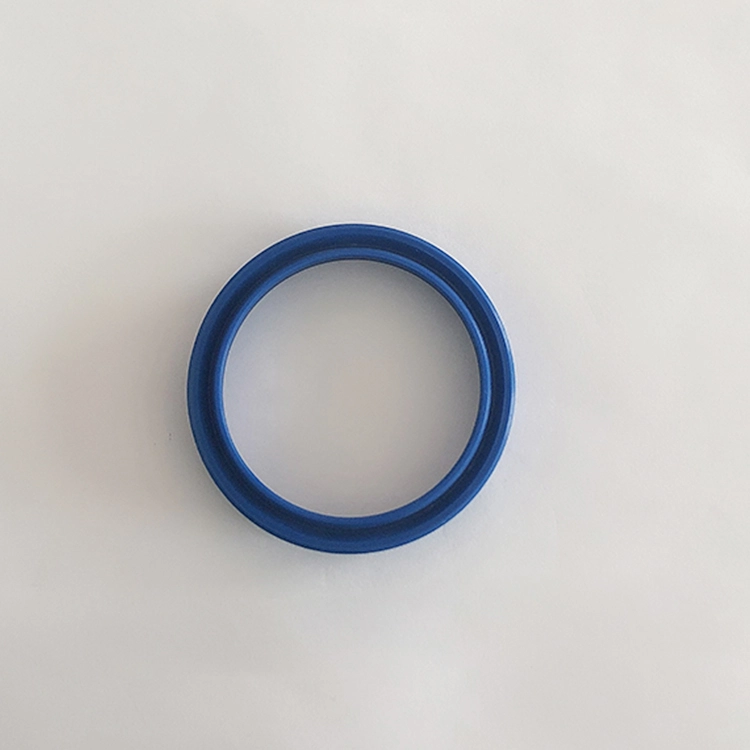

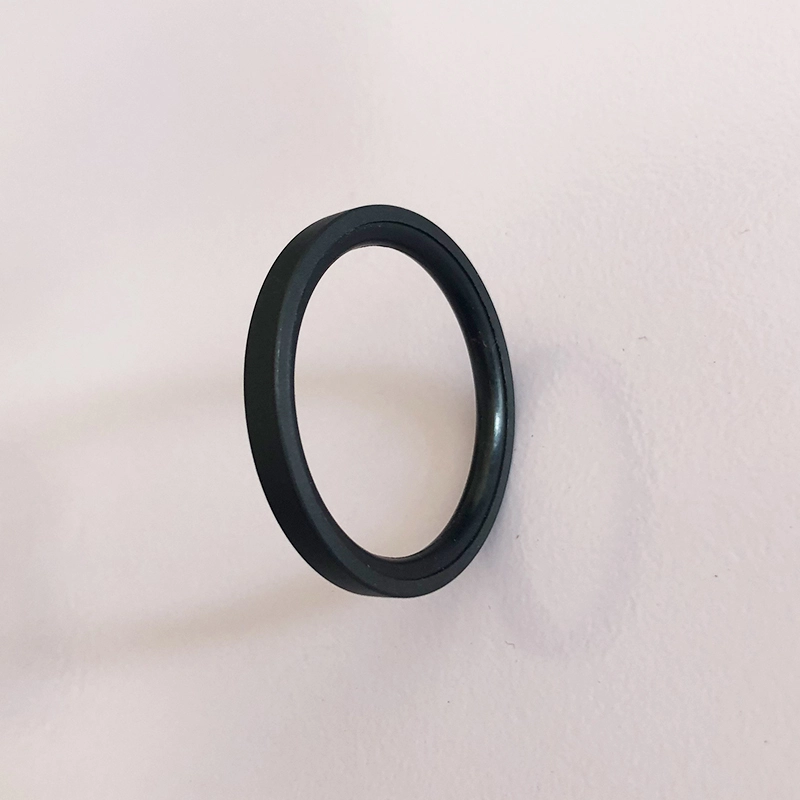

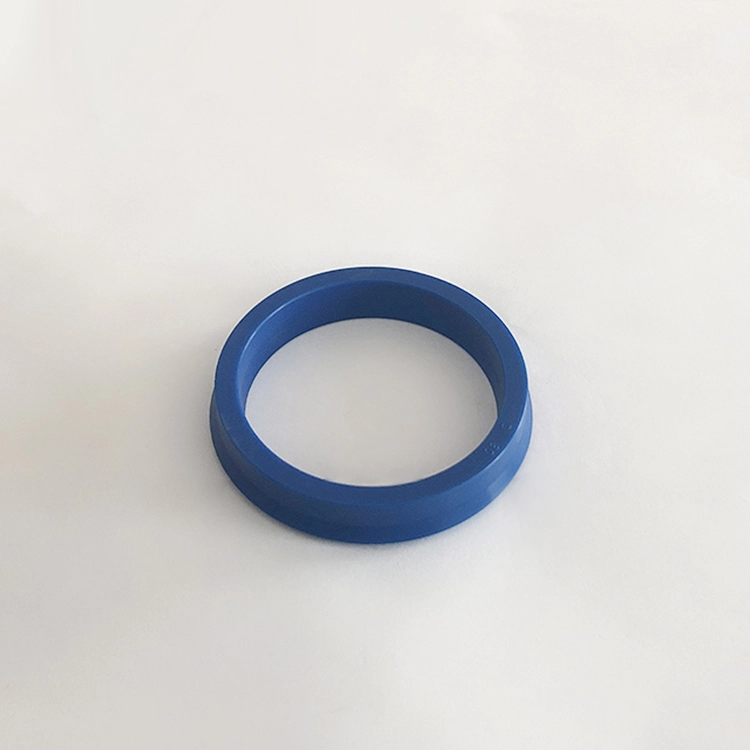

RCKR koostuu PU -tiivistysrenkaasta ja suorakulmaisesta kumirenkaasta, joka sopii hydrauliseen edestakaiseen liikkeeseen, joka on kaksisuuntainen tiivistyminen. Se on Glyd Ring -tuotteiden täydentävä tuote, jolla on parempi tiivistys- ja paineenhoitokyky kuin Glyd Ring, ja se voidaan asentaa ilman asennustyökalujen apua. Sen ominaisuudet:

1. Hyvä dynaaminen ja staattinen tiivistyssuorituskyky;

2. Parempi matalapaineinen tiivistymisteho kuin Glyd Ring, ja se voidaan asentaa ilman asennustyökaluja;

3. Matala kitka, pieni lähtökestävyys ja sileä liike;

4. Pitkä käyttöikä, sitä voidaan käyttää öljytöntä voitelutiivisteeseen;

5. voidaan käyttää kaksisuuntaiseen paineen tiivistymiseen;

Asennusura on ISO7425/1 -standardin mukainen.

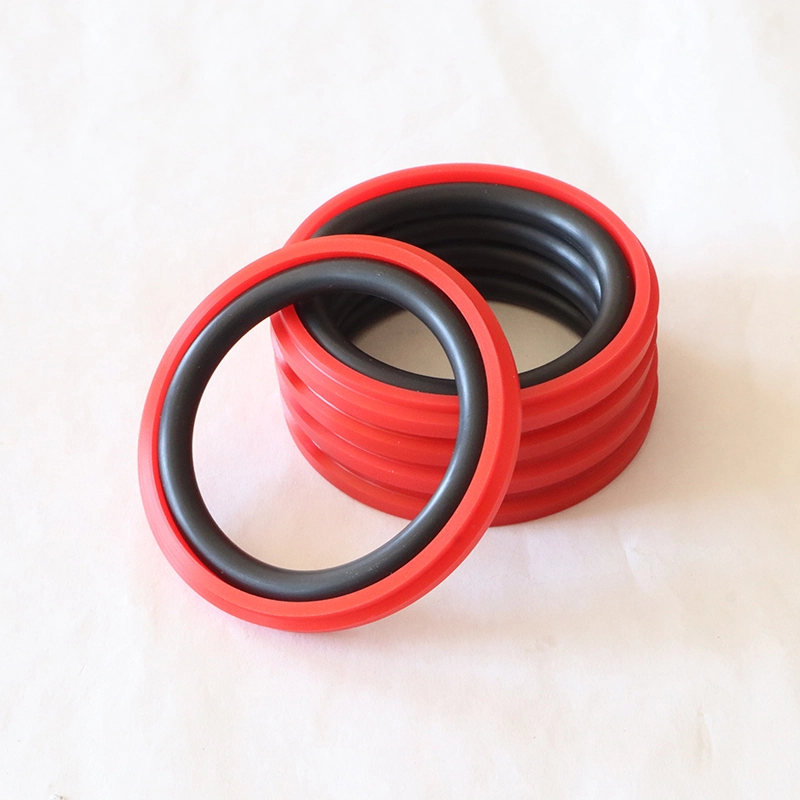

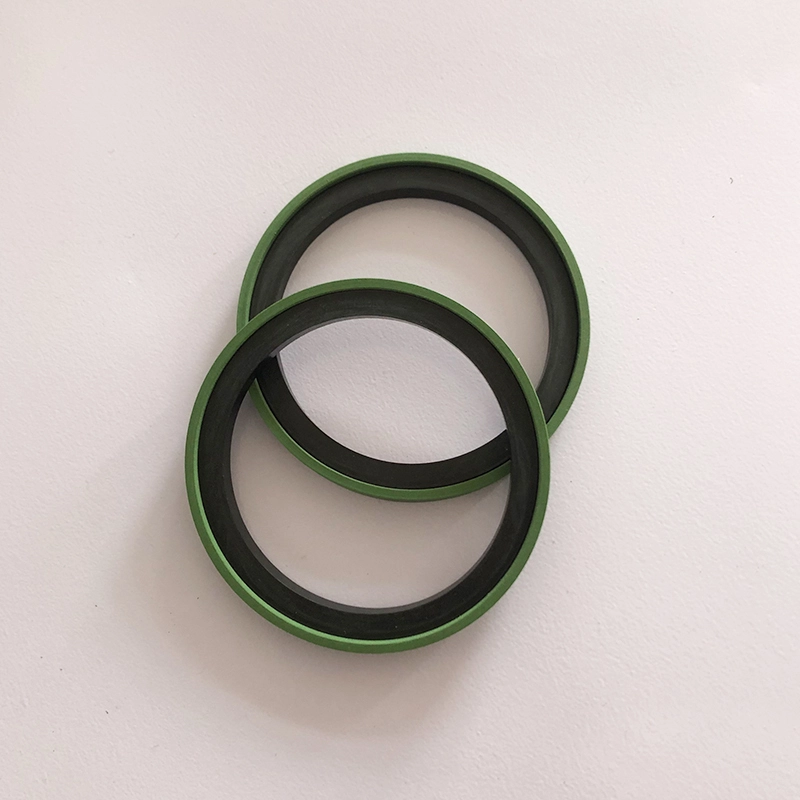

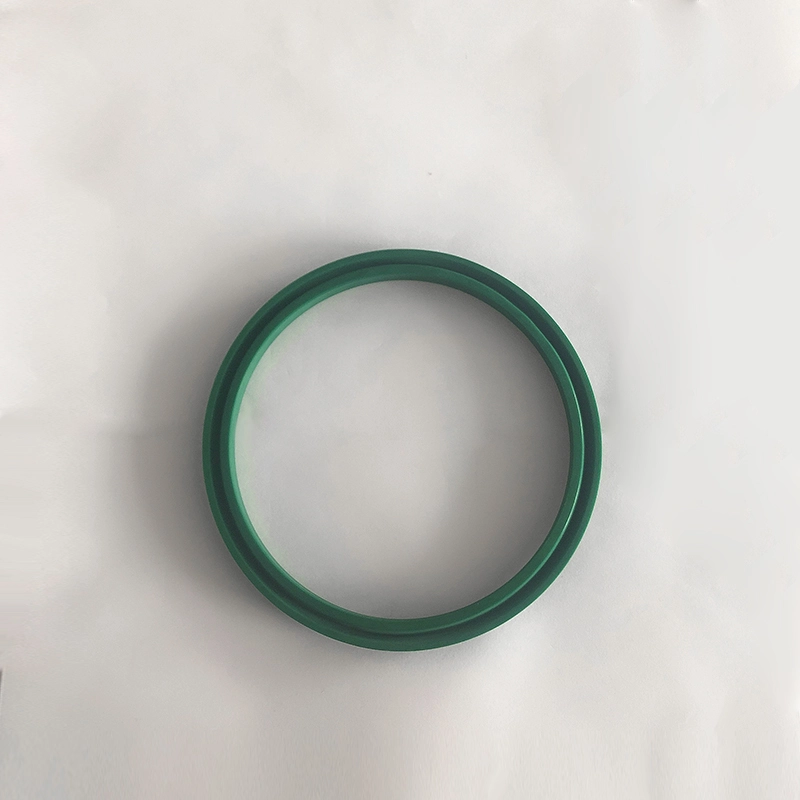

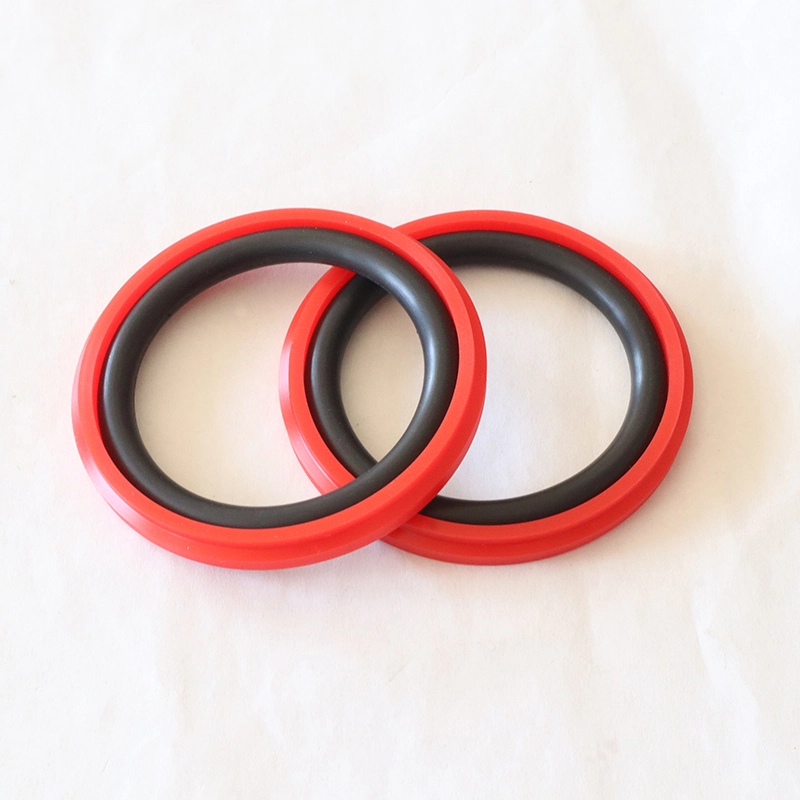

RPW koostuu erityisestä PU-tiivistysrenkaasta ja O-muotoisesta kumirenkaasta, joka sopii hydrauliseen edestakaiseen liikkeeseen, joka on kaksisuuntainen paineen tiivistyminen. O-rengas tarjoaa säteittäisen voiman ja kompensoi tiivistysrenkaan kulumisen. Sitä käytetään yleensä yhdessä opasrenkaan kanssa. Ominaisuudet:

1. Matala kitka, pieni aloitusvastus, sileä liike, ei hiipivää;

2. erittäin korkea paineen vakaus paineessa ja ankarissa olosuhteissa;

3. Hyvä tiivistyssuorituskyky sekä korkeissa että matalissa paineissa;

Asennustyökaluja ei tarvita asennusta varten.

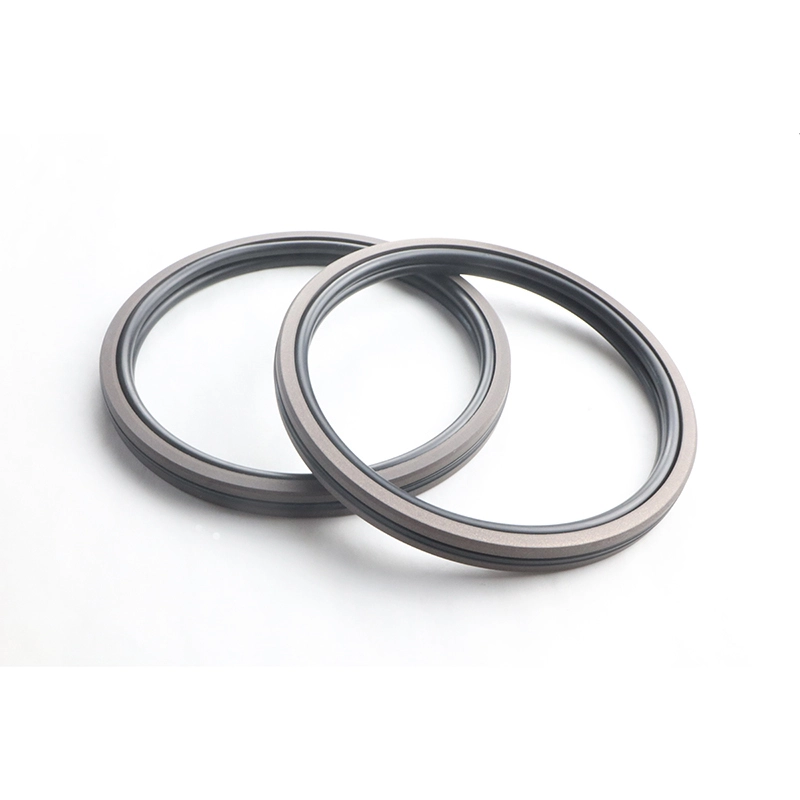

TDA ja TDMA koostuvat erityismuotoisesta kumi (tai polyuretaanista) elastomeeristä ja modifioidusta PTFE-tiivistysrenkaasta, ja niillä on hyvä tiivistyminen, pitkä käyttöikä, matala kitka, ei hiipivä jne. TDA sopii mäntäjen yksisuuntaiseen painetiivisteeseen. TDMA sopii mäntien kaksisuuntaiseen paineen tiivistämiseen.

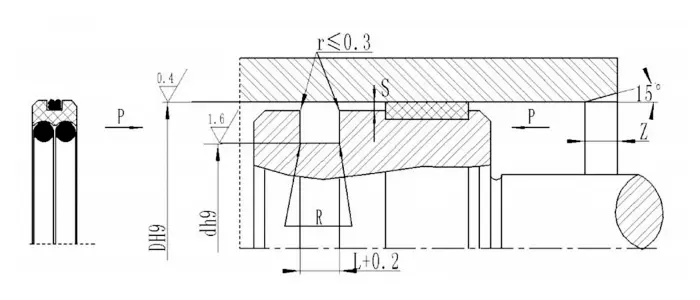

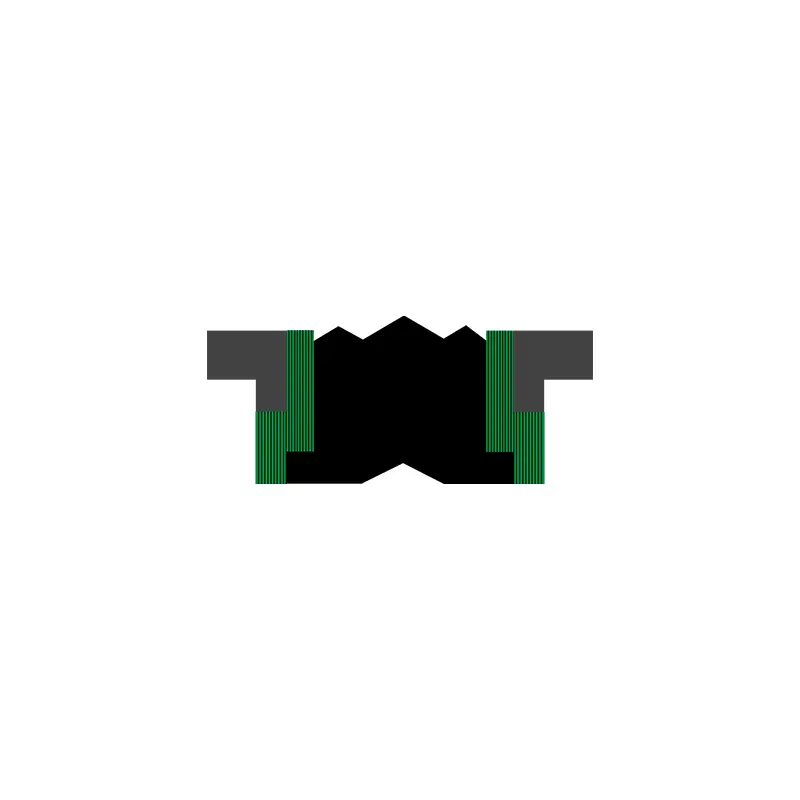

GGDA koostuu PTFE-täytetystä tiivistysrenkaasta, kahdesta L-muotoisesta muovirenkaasta ja joustavasta voima-O-renkaasta, jolla on hyvä tiivistys, pitkä käyttöikä, pieni kitka, ei hiipivää ja muita ominaisuuksia. Sopii männän kaksisuuntaiseen painetiivistykseen.

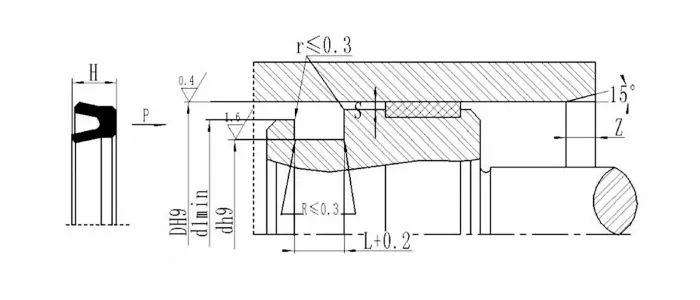

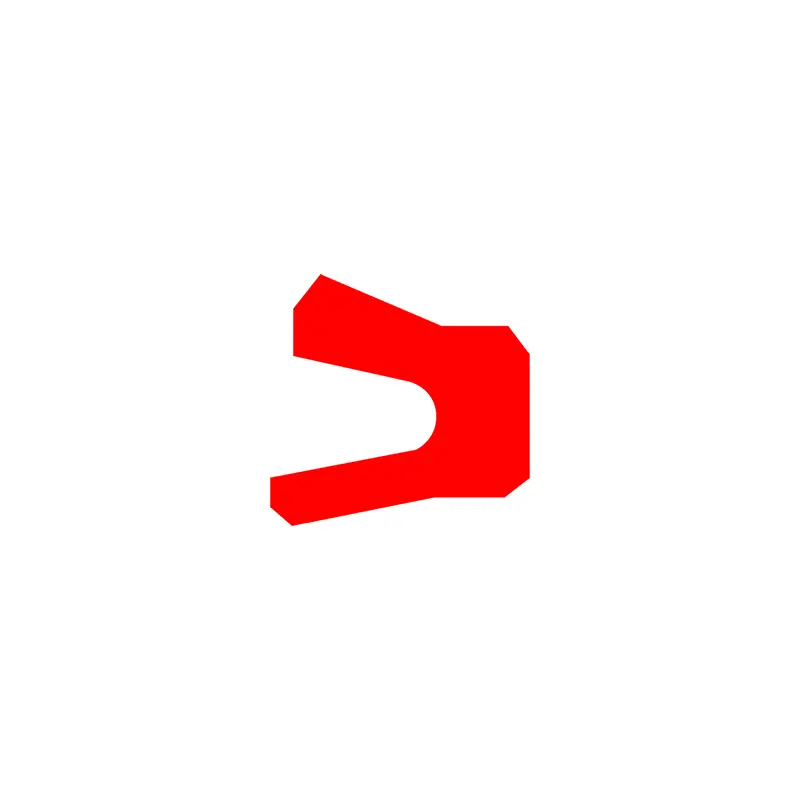

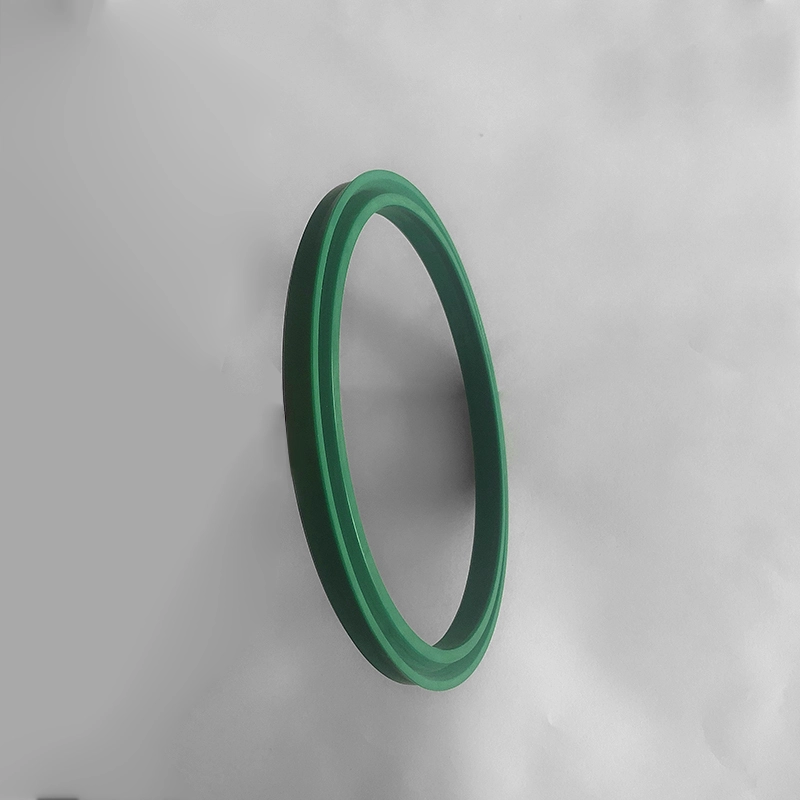

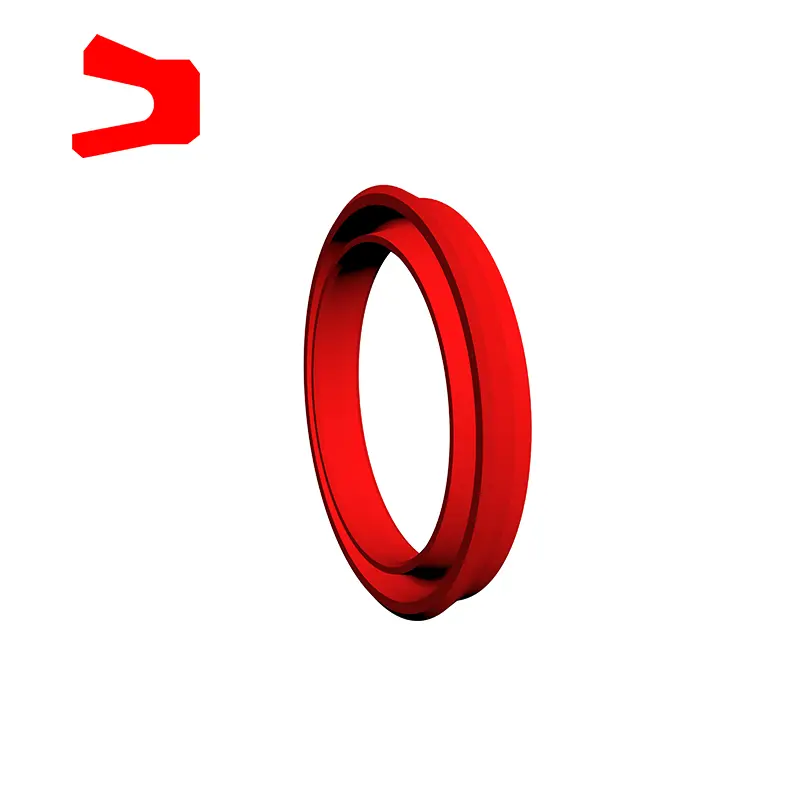

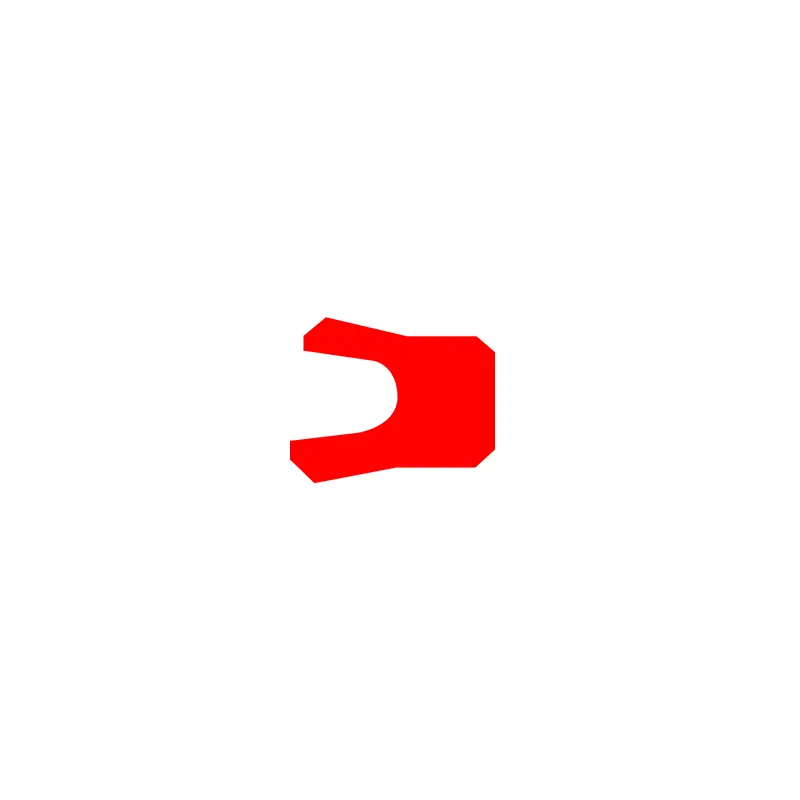

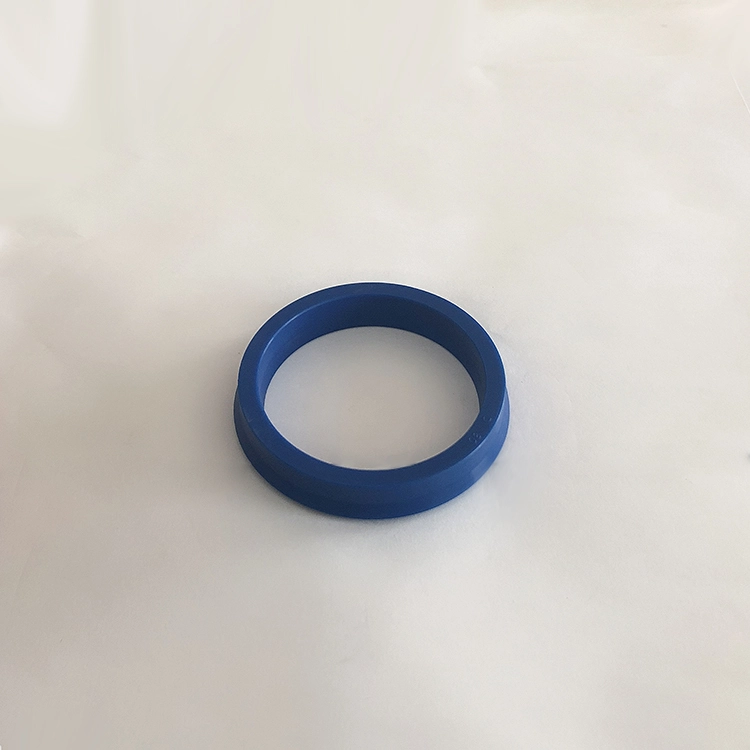

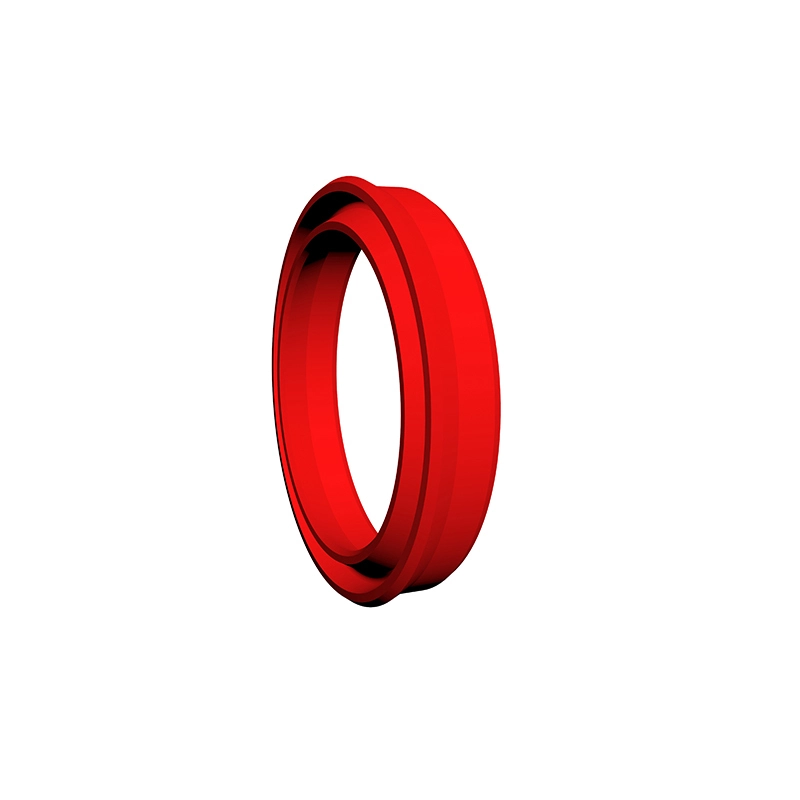

RCUP-tiivistysrengas on epäsymmetrinen tiiviste, jota käytetään erityisesti männässä, joka soveltuu hydrauliseen edestakaiseen liikkeen yksisuuntaiseen tiivistykseen, jolla on hyvä tiivistymisteho. Ura on ISO5597 -standardin mukainen. YXD-tyyppinen tiivistysrengas akselille on epäsymmetrinen tiiviste, jota käytetään erityisesti männässä, joka sopii hydrauliseen edestakaiseen liikkeen yksisuuntaiseen tiivistykseen ja jolla on hyvä tiivistymisteho. Kun sitä käytetään alle 12 ~ 32mPa, kantapäässä vaaditaan pidätysrengas. Ura vastaa JB/ZQ4265-97 -standardia. Ominaisuudet:

Kello 1. Sovelletaan valokuormituksiin ja keskikokoisiin kuormituksiin;

2. Hyvä tiivistysteho sekä korkeapaine- että matalapaineinen tiivistys;

3.

4. Yksinkertainen rakenne ja helppo asennus ja huolto.

Tuoteominaisuudet ja sovellukset:

Mehuteriaalivalinta:

RC61, RC62

1.

14. Tiivistysrengasmateriaalit: Tavallinen materiaali PTFE3, muut valinnaiset materiaalit PTFE2, PTFE4, PU jne.

Hyvä

1. Suorakulmaisen renkaan vastaavan materiaalin: R01 -nitriilikumin kumi

2. Tiivistysrenkaan materiaali: komposiitti kestomuovinen materiaali.

RC63, RC64, SPG, RC66, AQ, AQF

1.

14. Tiivistysrengasmateriaalit: Tavallinen materiaali PTFE3, muut valinnaiset materiaalit PTFE1, PTFE2, PTFE4.

KDAS, TPM

1. Vastaava kumirengasmateriaali: R01 -nitriilikumit

2.

3. Ohjausrengas: Nylon PA/polyoksimetyleeni POM/Polytetrafluorietyleeni PTFE

GDKK, RC67

1. Käytettävissä olevat elastomeerimateriaalit: R01 -nitriilikumit (NBR), R02 Fluororubber (FKM) jne.

14. Tiivistysrengasmateriaali: Tavallinen materiaali PTFE3, muut valinnaiset materiaalit PTFE2, PTFE4.

3.

Rcek

1. Paina rengasmateriaali: Polytetrafluorietyleeni, nitriilikangas, Fluororubber -kangas, nylon, polyoksimetyleeni

14. V-rengasmateriaali: Polytetrafluorietyleeni, nitriilikumit, nitriilikangas, Fluororubber, Fluororubber-kangas

3. Tukirengasmateriaali: Nitriilikangas, Fluororubber -kangas, nylon, polyoksimetyleeni, polytetrafluorietyleeni

RCKR, RPW

1. Suorakulmainen rengasmateriaali: RO1 -nitriilikumit (NBR)

2. Tiivistysrengasmateriaali: PU

Yxd

Valinnainen nitriilikumit (R01), Fluororubber (R02), polyuretaani (PU) jne.

Tilausesimerkki:

Tilausmalli RC61-40X29X4.2-PTFE3-R01ORDERING-malli RC61-B-40X29X4.2-PTFE3-R02

RC61-Glyd Ring RC61-B-Hole Seal DXDX L-Material Code

RC62-80X60X10-PTFE3-R01 RC62-Model DXDXL PTFE3, R01 Materiaalikoodi

Tilaa malli OK-80x59x8 sylinterin halkaisija x uran halkaisija x uran leveys

Tilausmalli RC63-80-PTFE3-R01 tai SPGC-80-PTFE3-R01

RC63/SPGC-malli 80-sylinterinen halkaisija D PTFE3-PTFE Materiaalikoodi R01-O-rengasmateriaalikoodi

Tilausmalli KDAS-80x60x22.4 sylinterin halkaisija x uran halkaisija x uran leveys (L)

Tilausmalli TPM-80x60x22.4-sylinterin halkaisija x uran halkaisija x uran leveys (l)

Tilausesimerkki: GDKK-80*62*43*22.5-R01

Tilausmalli RC64-80-PTFE3-R01

RC64-Model 80-sylinterinen halkaisija D PTFE3-PTFE Material koodi R01-O-rengasmateriaalikoodi

Tilausesimerkki: Spg-d*d*l-ptfe3-r01 (ulomman halkaisija*sisähalkaisija*uran leveys) PTFE3, R01-materiaali koodi

RC66

Tilausmalli RC67-100X85X12.5-PTFE3-R01 tai SPGW-100X85X12.5-PTFE3 -R01

Mehullisylinterin halkaisija x uran alahalkaisija x uran leveys PTFE3-modifioitu PTFE-materiaalikoodi R01 Elastomeer Materiaalikoodi

Rcek

Aq

Aqf

RCKR

Rpw

TDA

Viisun pituus

TDMA

GGDA

Rcup

Tilausesimerkki: Tilaa malli RCUP D63 × 48 × 10 -sylinterin halkaisija × uran halkaisija × tiiviskorkeus

Yxd

Tilausmalli YXD63 × 51 × 14-R01-sylinterin halkaisija × uran halkaisija × tiiviskorkeusmateriaali koodi

Tekniset tiedot:
