Hydraulinen tiivisopas -elementti

Hydraulisen tiivistön opaselementti, kuten muilla hydraulisilla tiivistetuotteillamme, on erityiset osa -osastomallit. Ruichen Seals on aina ylläpitänyt tuotekehitystä ja laadunvalvontaa. Jokaisella mallilla on erilaiset suunnittelu- ja tuotantoominaisuudet, ja sillä on omat kohdennetut työolot ja sovellukset.

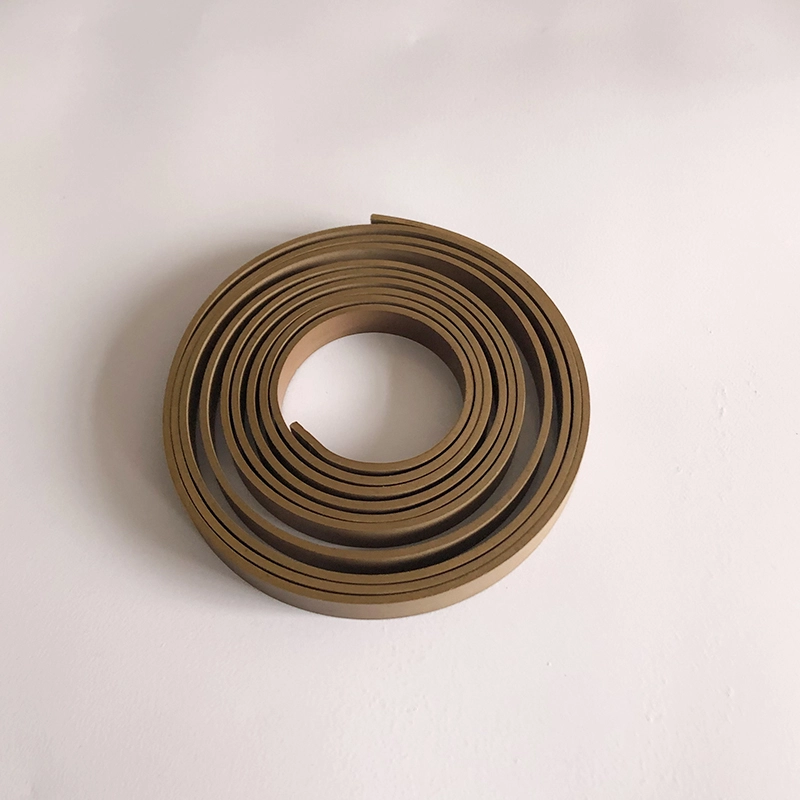

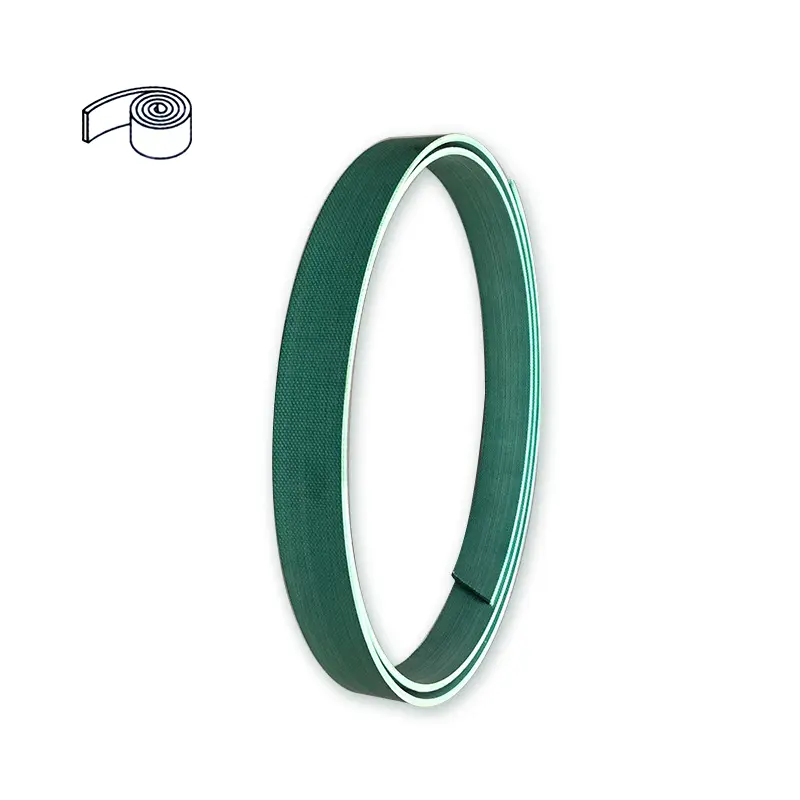

RC1081 -vahvistetulla polytetraetyleenohjaushihnalla on ominaisuudet korkean kuormituksen, matalan kulumisen, pienen kitkan ja hiipimisen ominaisuudet, koska pronssijauhe ja muut materiaalit lisäävät PTFE -materiaaliin. RC1082-kangasvahvistetun fenoli-ohjaushihnan säteittäinen kuormituskyky on suurempi kuin PTFE-opashihna fenolisen kankaan valvontamateriaalin käytön vuoksi. Molemmat opashihnat on toimitettu rullina, jotka käyttäjät voivat leikata helpon asennuksen ja välttää metallikosketus liukupinnalla.

Tukirengas on tärkeä peruskomponentti hydraulisylinterissä. Liukumisrenkaan yhdistelmätiivisteiden ja pehmeiden laakerirakenteiden kehittämiseen maailmassa on onnistuneesti kehittänyt kangasvahvistetut fenoliset tukirenkaat (vyöt). Vuosien varsinainen käyttö on osoittanut, että tämä tuote on saavuttanut tai ylittänyt samanlaisten ulkomaisten tuotteiden laatutason ja käyttäjät ovat sitä suuret. Yrityksemme tuottamaa tukirenkaiden suorituskykytaulua voidaan käyttää referenssinä. Edellyttävän hydraulisylinterin männän ja männän sauva on tukeva ja ohjattava rooli.

RCS ei-metallinen opasrengas männän sauvan RCT: n ei-metalliselle ohjausrenkaaseen mäntälle

Hydraulisylinterissä kulkevan männän tai männän sauvalle kulutusrenkaassa on tarkka opasvaikutus ja se voi absorboida säteittäisiä voimia. Samanaikaisesti kulutusrengas voi estää liukuvien osien metallikontaktin hydraulisylinteriin. Verrattuna metallirenkaisiin, ei-metallisilla kulutusrenkaisilla on monia etuja. Niistä kankaanvahvistetut fenoli- ja PTFE-opasrenkaat ovat saatavana paikan päällä olevissa leikkauksissa ja käyttövalmiissa tyypeissä.

1. Hyvä kulumisvastus

2. Vältä metallikosketusta

3. Voi tukahduttaa mekaanisen tärinän

4. Välkkorenkaan keskitysvaikutuksen vuoksi on sallittu suurempi säteittäinen välys

5. Yksinkertainen ura ja helppo asentaa

Alhaiset ylläpitokustannukset yllä olevien etujen perusteella sitä käytetään laajasti

Opashiha

GFAI on männän sauvan opasholkki, joka tukee ja ohjaa mäntätangoa ja jolla on myös pölynpitävä toiminto. Ohjaushihat GFI ja GFA ovat männän sauvan ohjaushihaa, jotka tukevat ja ohjaavat männän sauvaa.

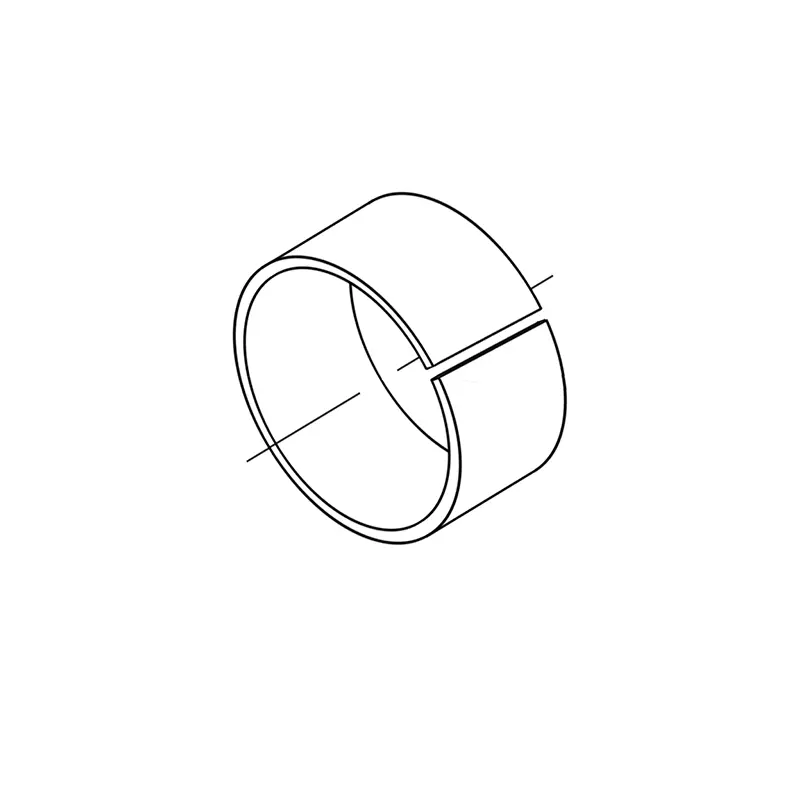

RCSF-1-opasrengas on valmistettu teräslevystä pohjana, pronssjauhe sintrattu keskellä ja pinnalla rullattujen polytetrafluorietyleenin ja kuidun seoksesta. Ominaisuudet: 1. PTFE: n ja kuidun seos on 0,01-0,03 mm, joka muodostaa siirtokalvon kaksoispinnan suojaamiseksi ja sillä on itsevoitelevat ominaisuudet; 2. Kuparijauhekerros on 0,2-0,3 mm, hyvä kuormituskyky ja kulumiskestävyys, hyvä lämmönjohtavuus; 3. Lähen hiiliteräs, joka tarjoaa hyvän kuormituskyvyn ja lämmönjohtavuuden.

RCFB-tyyppinen pronssi-opasrengas on valmistettu CUSN8-pronssista perusmateriaalina ja se on taloudellinen holkki, jolla on korkea kuormituskyky ja hyvä vastus. RCFB090 -tuotteen työpinta on peitetty tavallisilla timanttiöljyreiteillä, ja RCFB092 -tuotteen työpinta on peitetty tavallisilla öljyreiteillä, joilla on öljyn varastointi. Öljykalvo on helpompi muodostaa liikkeen alussa, mikä vähentää alkuperäistä kitkaresistenssiä.

Tuoteominaisuudet ja sovellukset:

Tilausesimerkki:

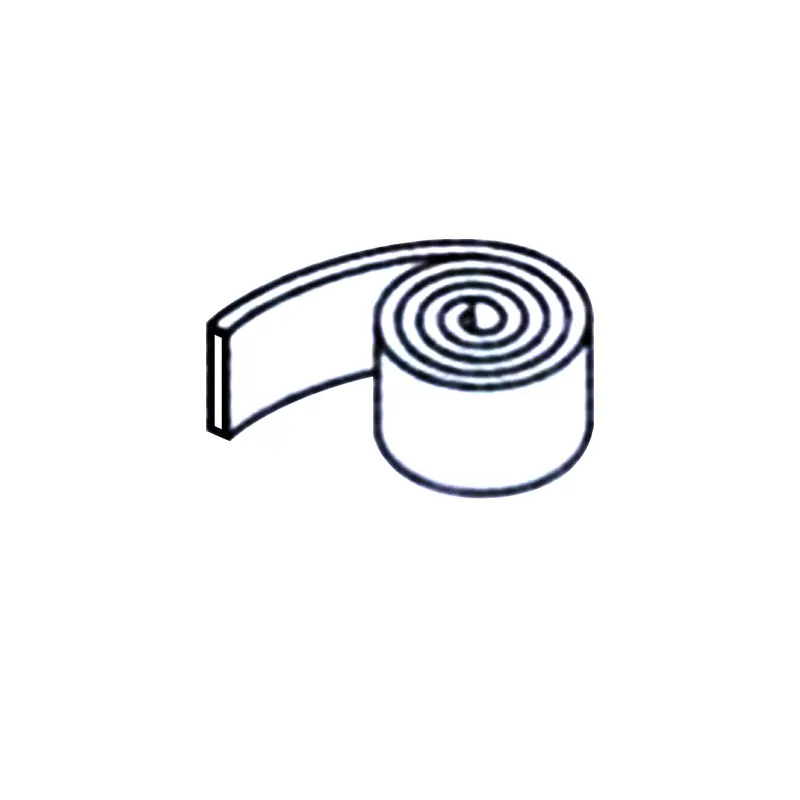

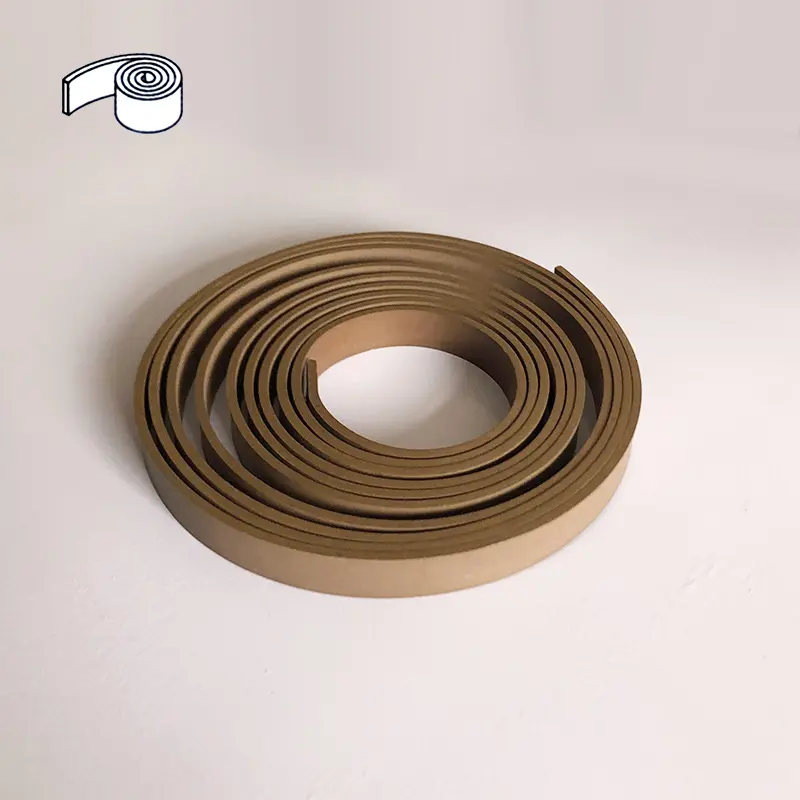

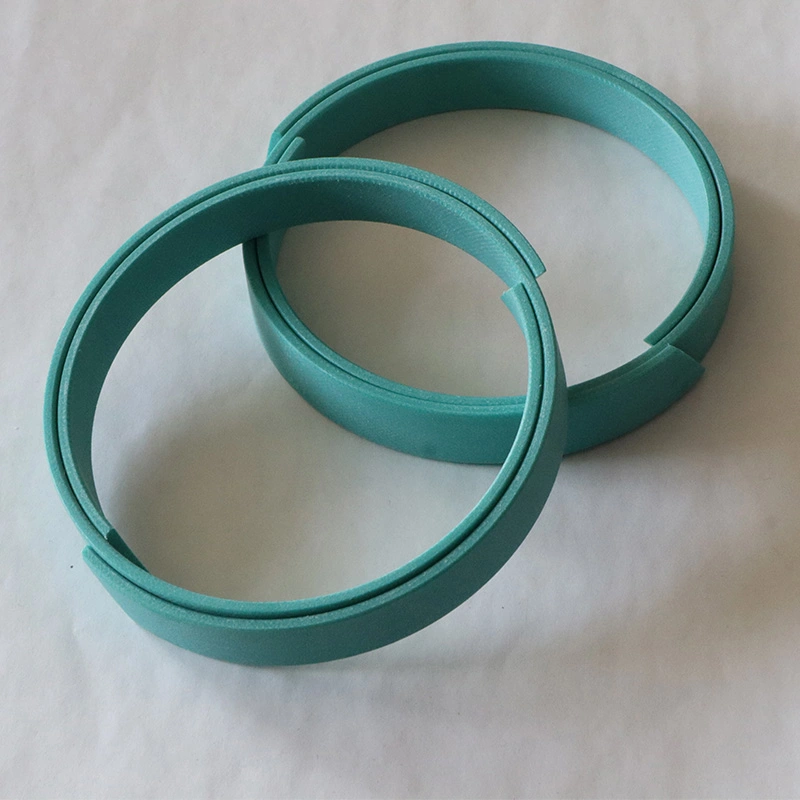

PTFE -opas TAPE Tilausesimerkki RC1081—9.7x2.5

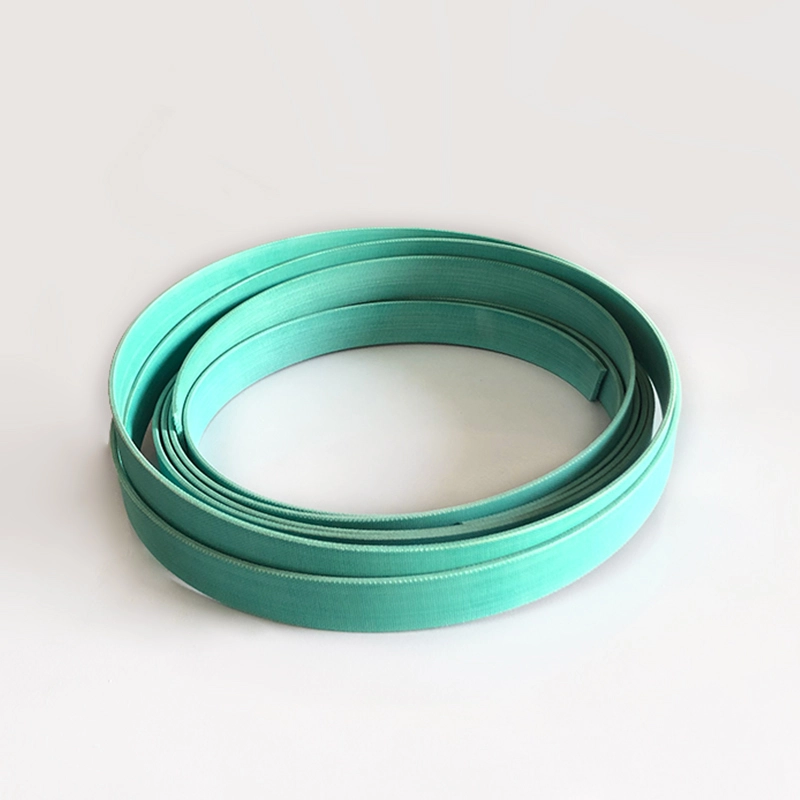

Fenolikangasoppaan TAPE -tilausesimerkki RC1082—9.7x2.5

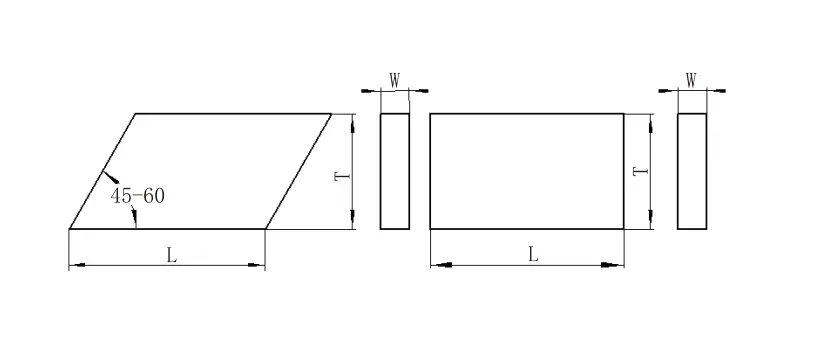

Leikkauspituuslaskelma

Akselille: l = 3,1 (d+w) reikään: l = 3,1 (D-W)

L --- rengaspituus d --- akselin halkaisija d --- reiän halkaisija w --- renkaan paksuus z --- Leikkausvälitys

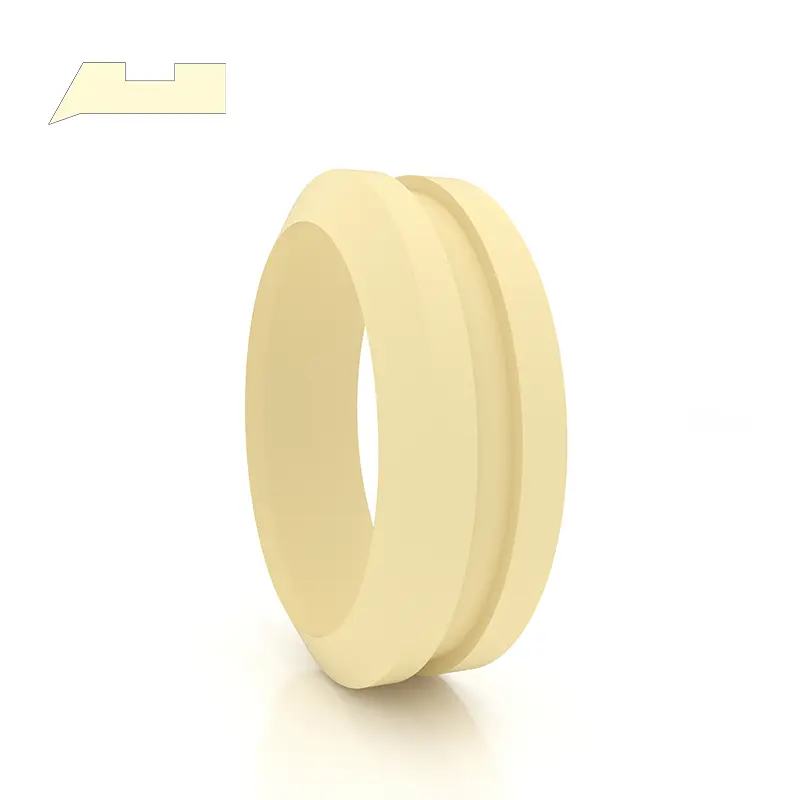

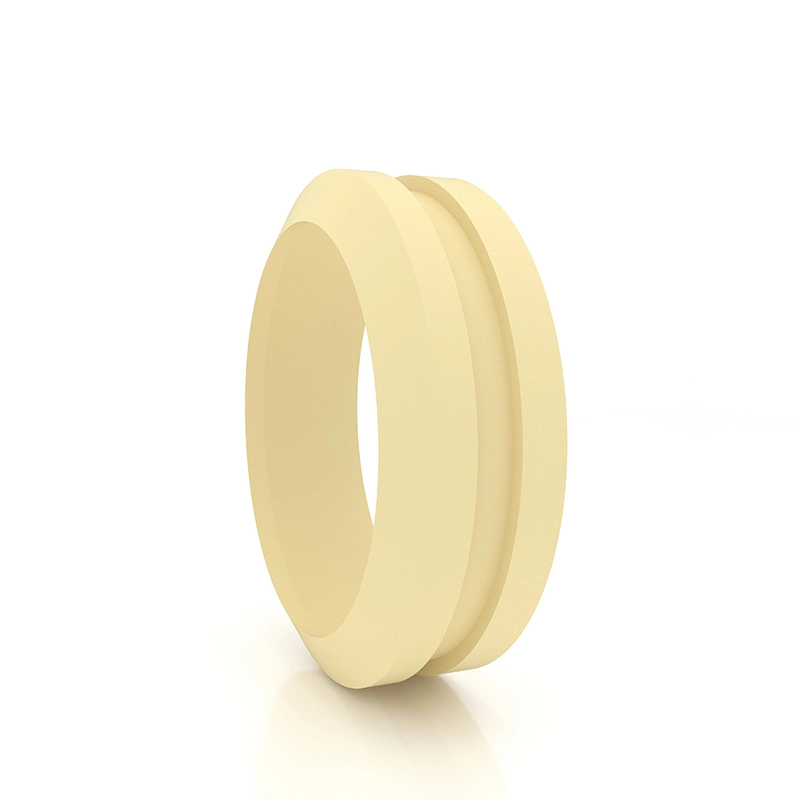

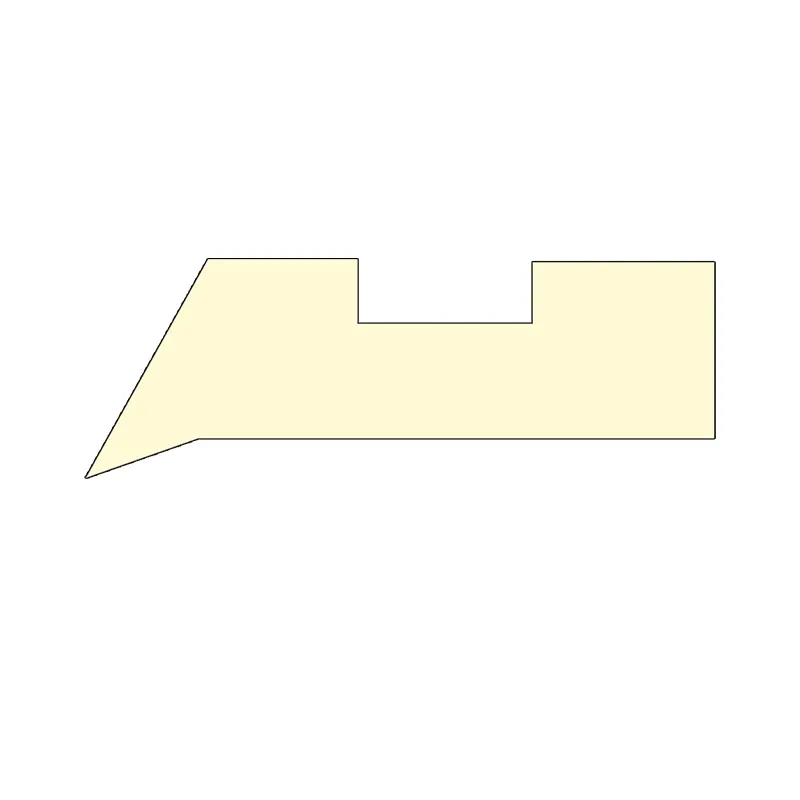

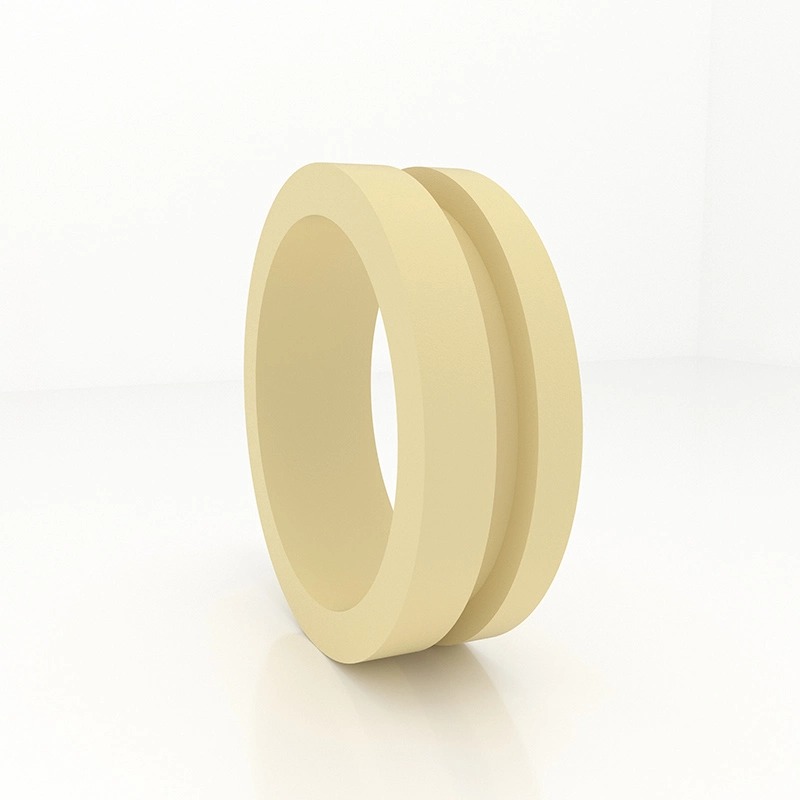

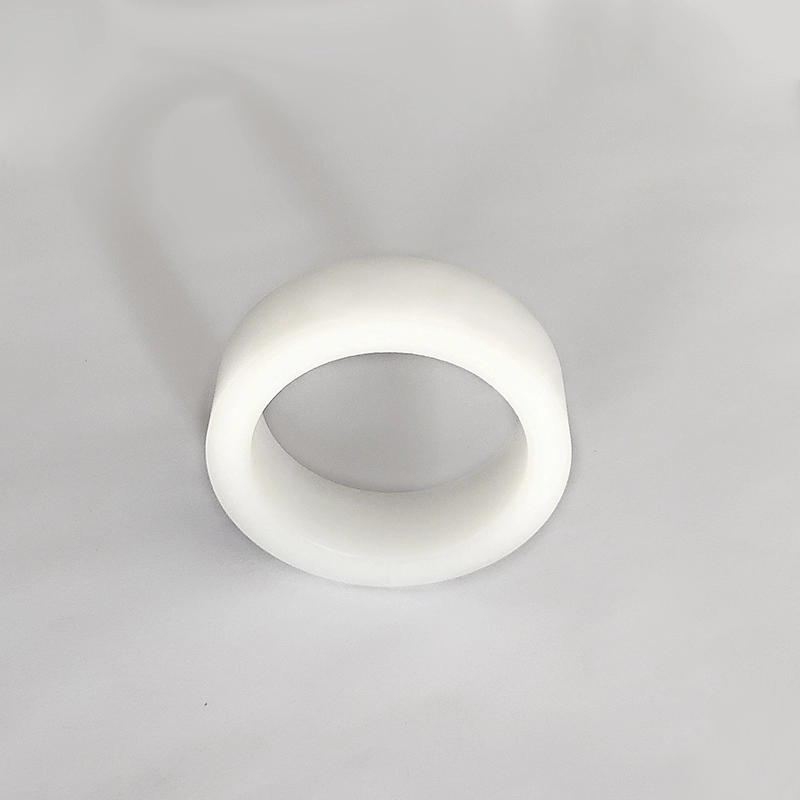

Guide Sleeve Gfai

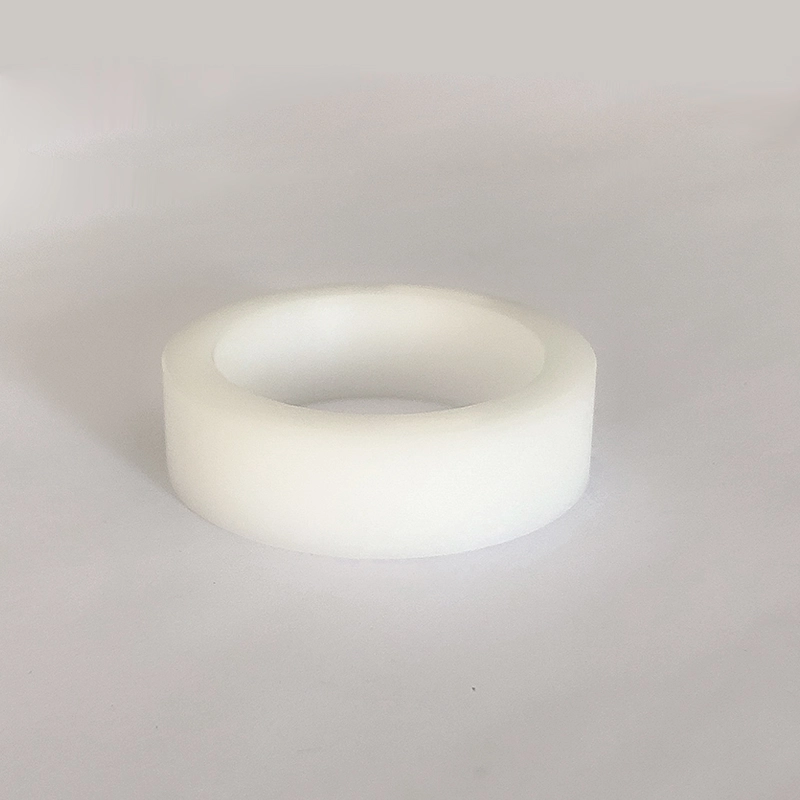

1. Suorituskyky ja käyttö: Opasholkki GFAI on männän sauvan opasholkki, joka tukee ja ohjaa männän sauvaa ja jolla on pölynkestävä toiminto.

2. Materiaali: Nylon PA, polyoksimetyleeni POM ja polytetrafluorietyleeni PTFE.

3. Työolosuhteet: Työlämpötila: -55 ～+225 ° C (PTFE: tä käytetään yli 120 °).

4. Suunnittelustandardi: Suunnitellessasi ja valinnassa katso FAI -sarjan nälkäyhtiö.

5. Merkitys- ja tilausmenetelmä: Opasholkki GFAI on merkitty tilausnumerolla, esimerkki: GFAI-0600 PTFE

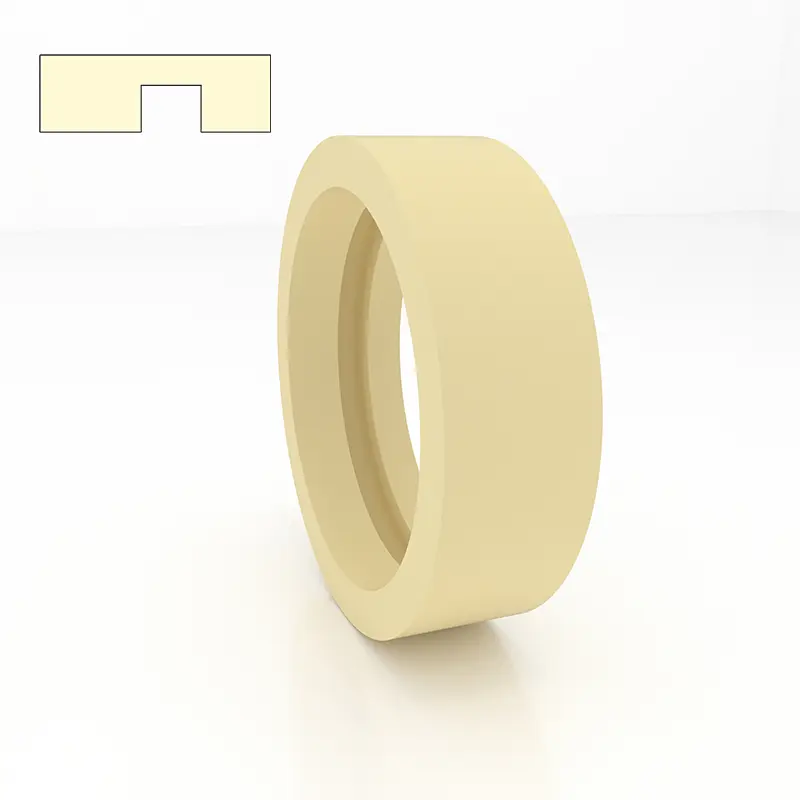

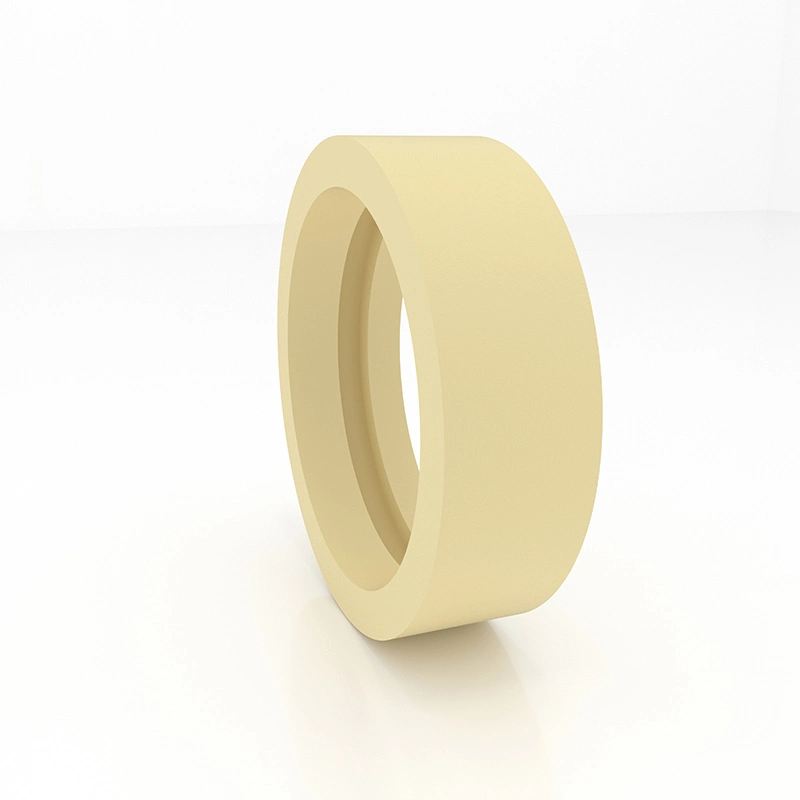

Guide Sleeve GFI

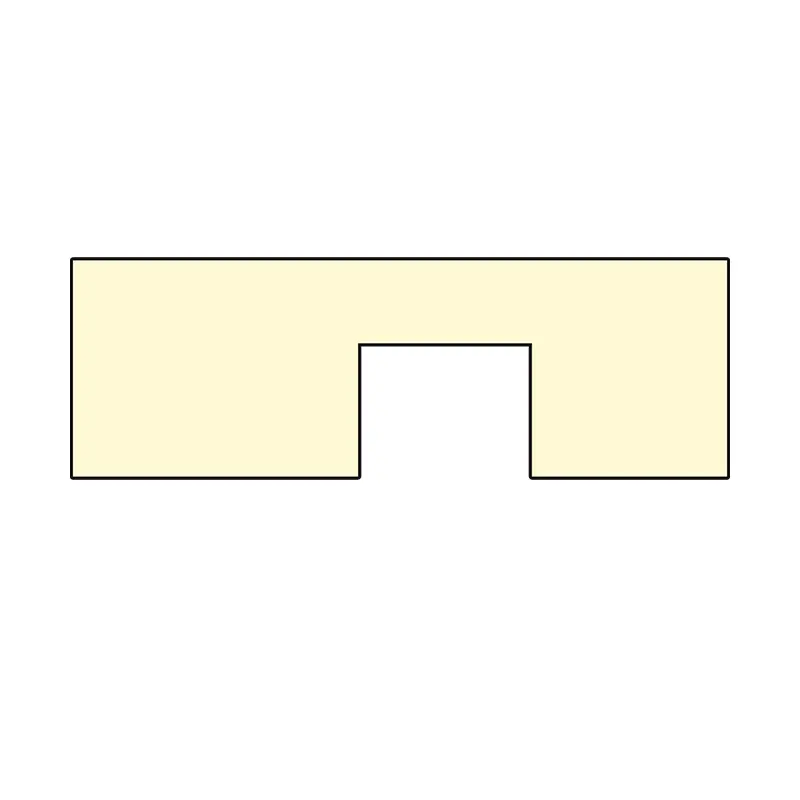

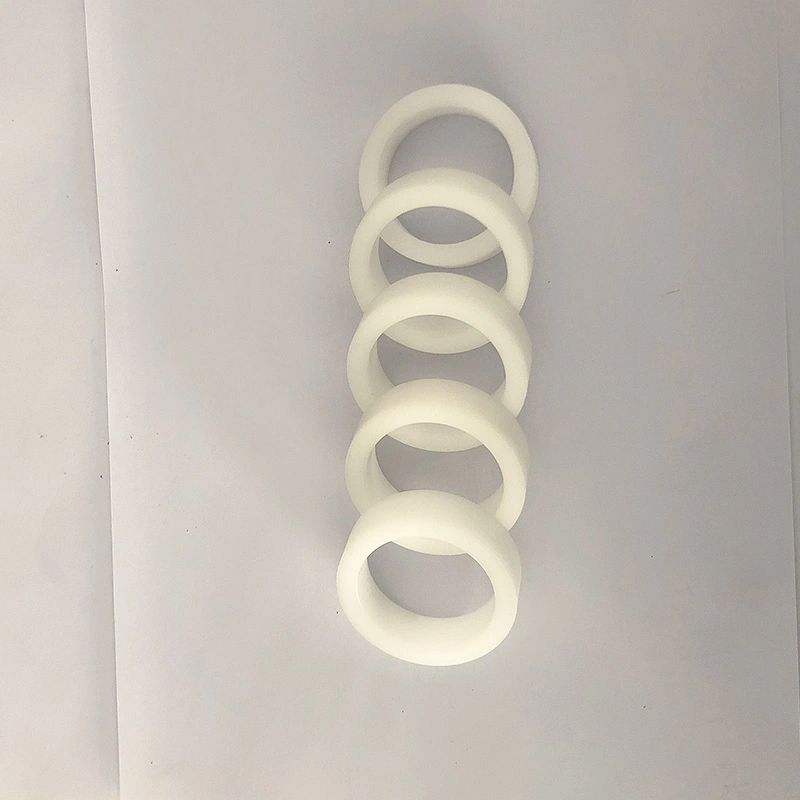

1. Suorituskyky ja käyttö: Ohjausholkki GFI on männän sauvan opasholkki, joka tukee ja ohjaa männän sauvaa.

2. Materiaali: Nylon PA, polyoksimetyleeni POM ja polytetrafluorietyleeni PTFE.

3. Työolosuhteet: Työlämpötila: -55 ~+255 ° C (PTFE: tä käytetään yli 120 ° C)

4. Suunnittelustandardi: Suunnitellessasi ja valittaessa katso Hunger's Fi -sarja.

5. Merkitys- ja tilausmenetelmä: Opasholkki GFI on merkitty tilausnumerolla, esimerkki: GFI-0360 PA

Guide Sleeve GFA

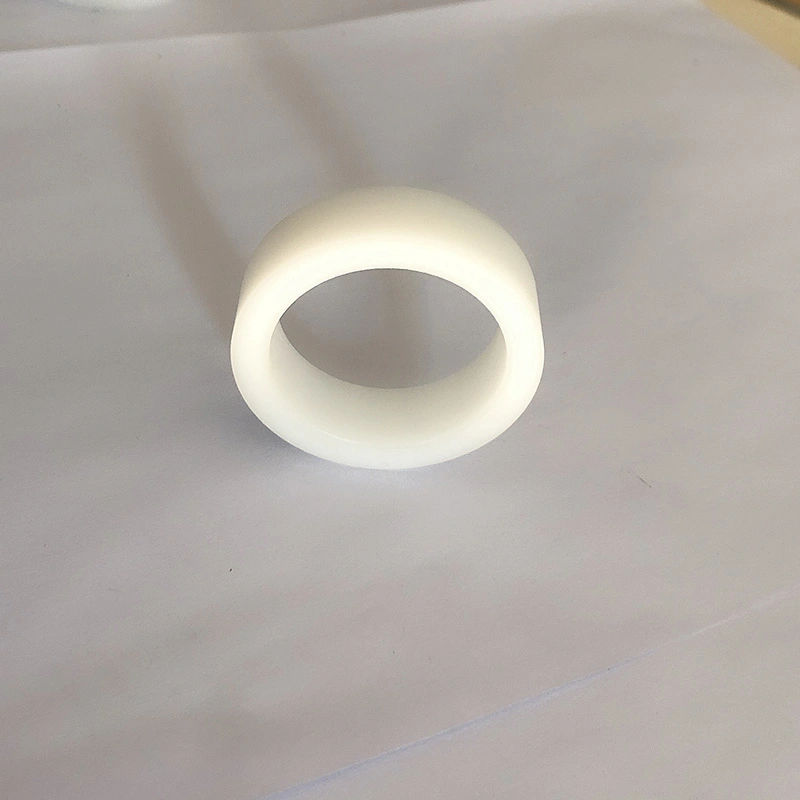

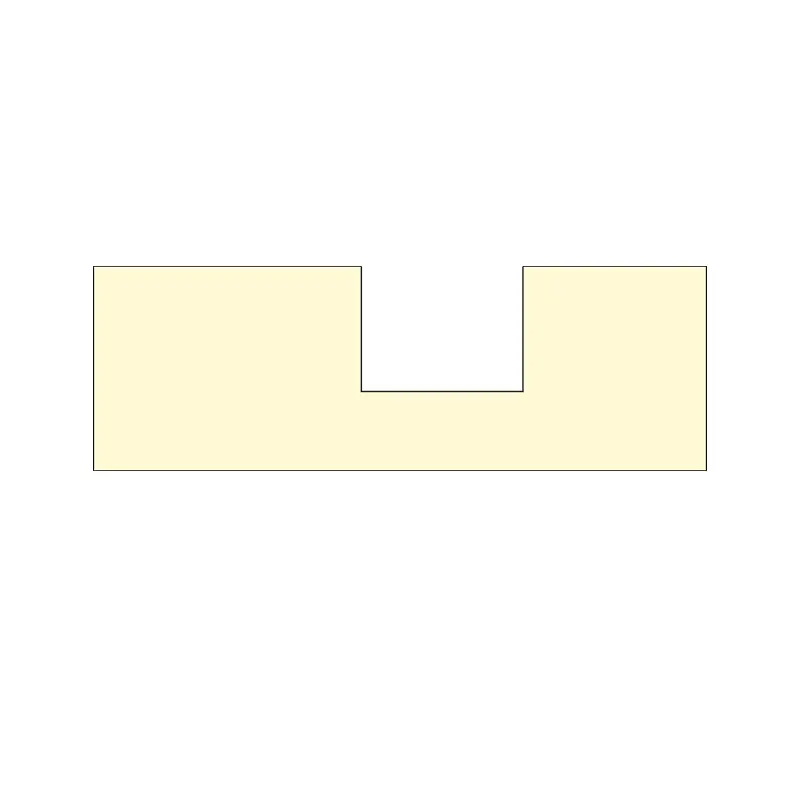

1. Suorituskyky ja käyttö: Ohjaushiha GFA on männän ohjausholkki, joka tukee ja ohjaa mäntää.

2. Materiaali: Nylon PA, polyoksimetyleeni POM ja polytetrafluorietyleeni PTFE.

3. Työolosuhteet: Työlämpötila: -55 ~+255 ° C (PTFE: tä käytetään yli 120c)

4. Suunnittelustandardi: Kun suunnittelet ja valitaan, katso Hunger's FA -sarja.

5. Merkitys- ja tilausmenetelmä: Opasholkki GFA on merkitty tilausnumerolla, esimerkki: GFA-0560 PA

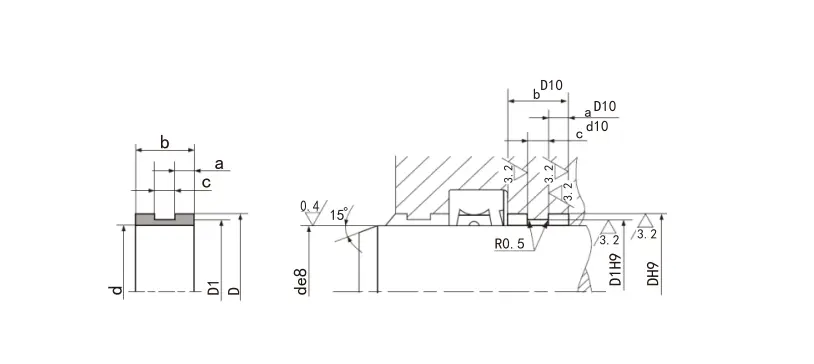

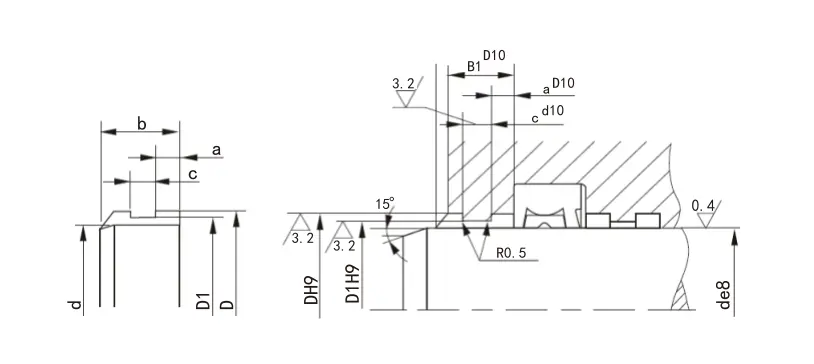

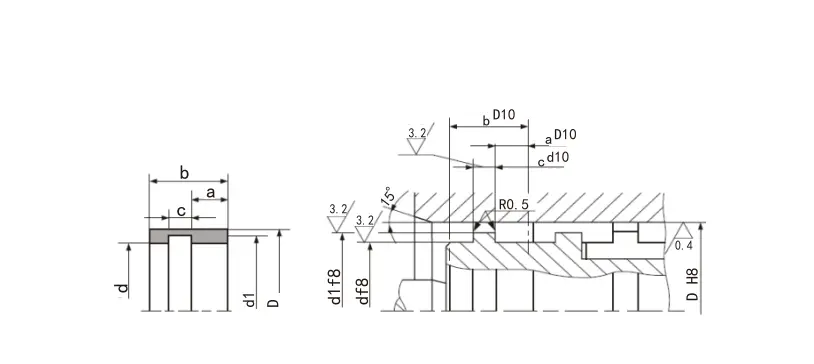

6. Rakennelaite:

Tekniset tiedot:

Malli	Uran leveys H+0,2	Paksuus T-0.05	Paksuus t T-0.05	Paksuus T-0.05	Paksuus T-0.05	Paksuus T-0.05
RC1081/1082-4,2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Huomaa: BoldFace -sarja on yleisesti käytetty sarja. Jos vaadittu tuote ei ole tässä taulukossa, ota meihin yhteyttä.

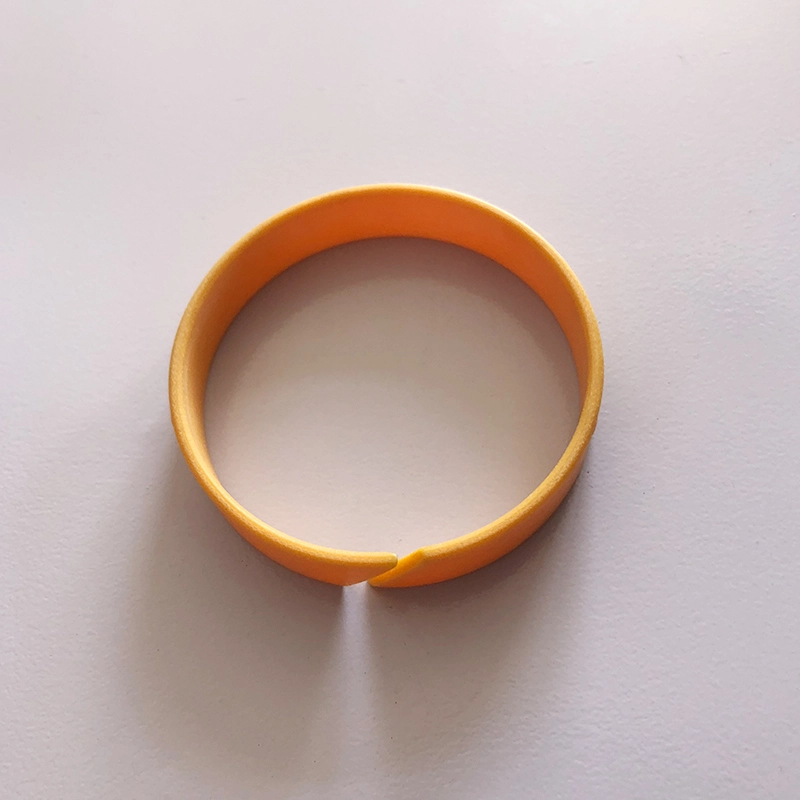

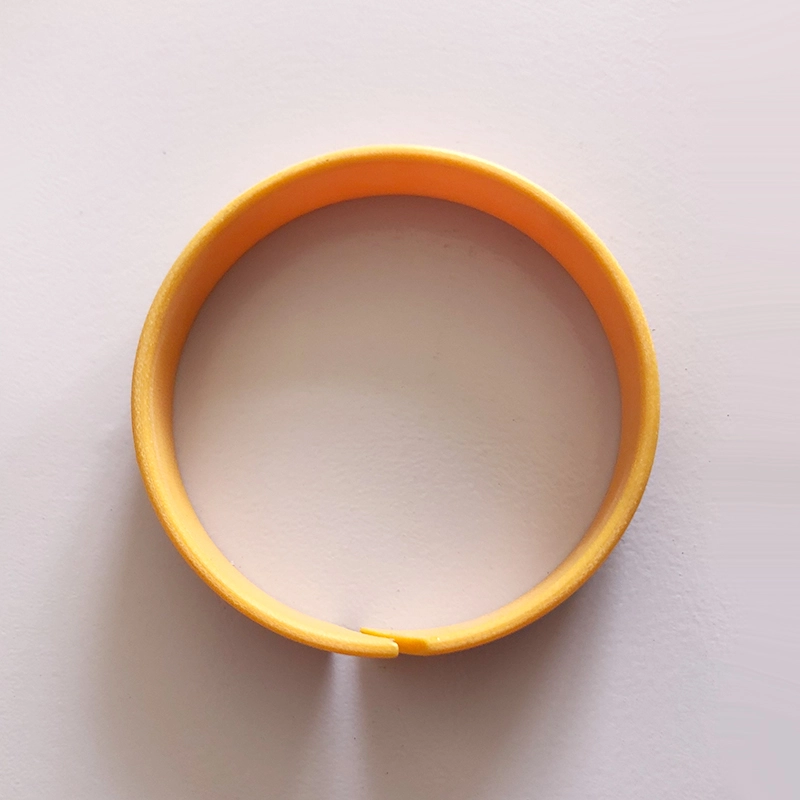

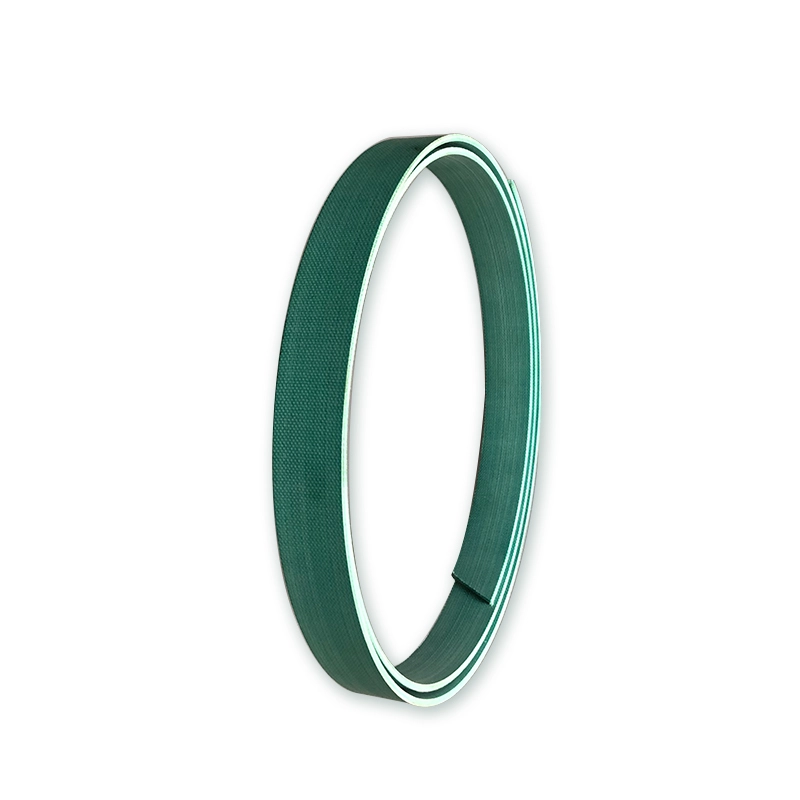

Kankaan vahvistettu fenolinen tukirengas (vyö)
Tukirenkaat ovat hydraulisten sylinterien tärkeitä peruskomponentteja. Liukumisrenkaan yhdistelmätiivisteiden ja pehmeiden laakerirakenteiden kehittämiseen maailmassa on onnistuneesti kehittänyt kangasvahvistetut fenoliset tukirenkaat (vyöt). Vuosien varsinainen käyttö on osoittanut, että tämä tuote on saavuttanut tai ylittänyt samanlaisten ulkomaisten tuotteiden laatutason ja käyttäjät ovat sitä suuret. Taulukot 1-4 ovat yrityksemme tuottamia tukirenkaiden suorituskykytaulukoja.

Taulukko 1 Tukirenkaan ja Busak+Shamba -tuotteiden fysikaalisten ominaisuuksien vertailu

Näytteenlähde	Tukirenkaan paksuus (mm)	Puristuslujuus (MPA)	Öljynkestävä painonmuutosnopeus hydrauliöljy (70 ± 2 ℃*24h）	Breaking Strength (MPA)	Kerrosten välinen tarttuvuus (KN/M)
Muoti+shamba	2.48	338.9	2.83	35.6	1.2
Tuotteemme	2.48	425	0.90	37.0	2.9
	2.48 (grafiittia)	390	0.63	36.4	2.08

Taulukko 2 Hydraulisylinterin tukirenkaan suorituskykyindeksi

Näytelajike	Tuotteemme		Ortocho Pystyi ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japanilainen)	POM -muokattu Polyoksimetyleeni	Kissa (Yhdysvallat)
	Mitattu arvo	Vaadittavat indikaattorit
Puristuslujuus (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Huomaa: ①Busak+Shamba Company ②merkel Company Taulukko 3 Vahvuusindeksi

Näytelajike	Tuotteemme		Ortocho Pystyi ①	Duratec900 ①	Turcite47 ②	MT64/5B	Nokwr (Japanilainen)	POM -muokattu Polyoksimetyleeni	Kissa (Yhdysvallat)
	Mitattu arvo	Vaadittavat indikaattorit
Puristuslujuus (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Huomaa: ①Busak+Shamba Company ②merkel Company Taulukko 4 Tuotteidemme kitkakerroin ja Orkot TLG kuivalla kitka- ja öljy -tippuuolosuhteilla

Kuorma yksikköä kosketuspituus W (n/mm)	Hertz -yhteysrele (n/mm2)	Kitkakerroin
		Kuiva kitkatila		Öljy tiputusvoitelutila
		Tuotteemme	Orchot TLG	Tuotteemme	Orchot TLG
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

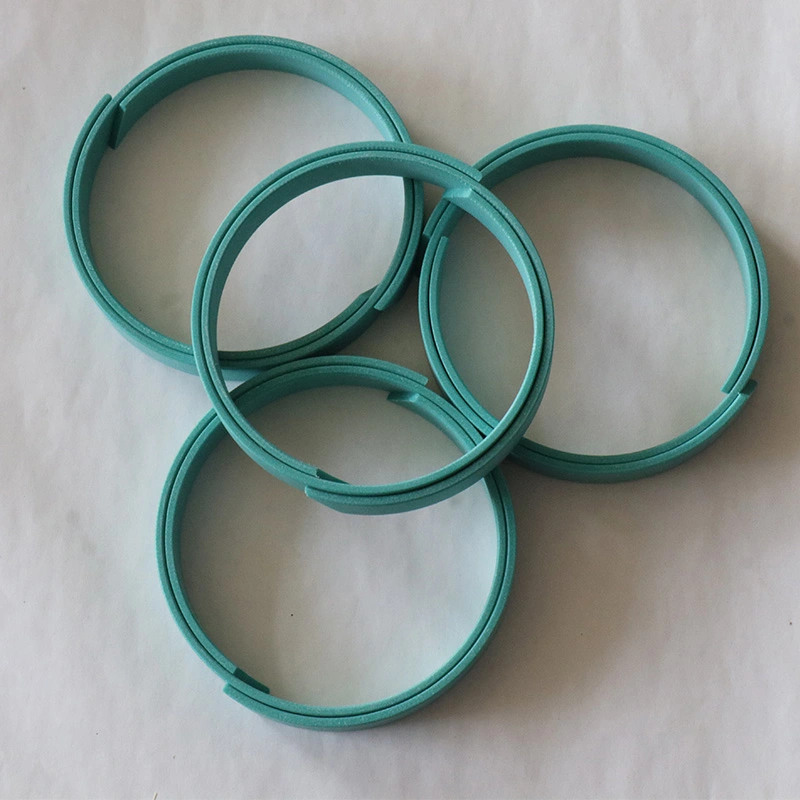

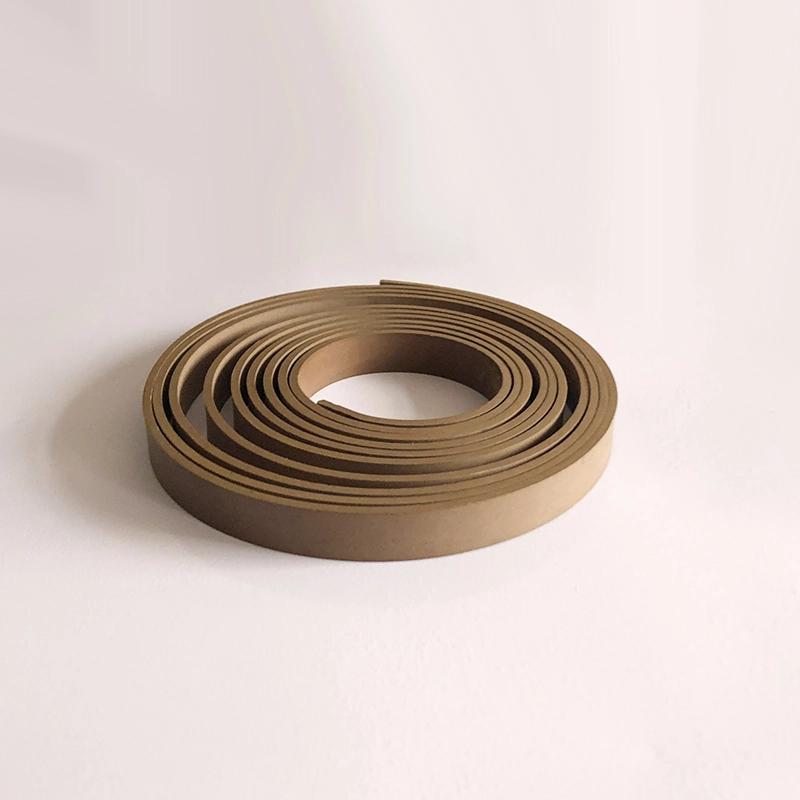

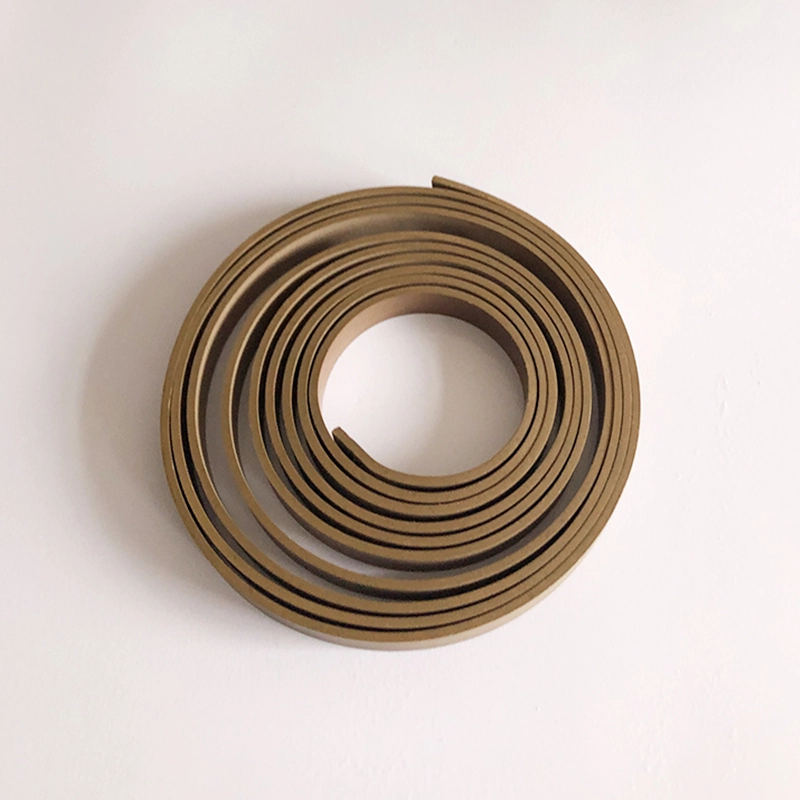

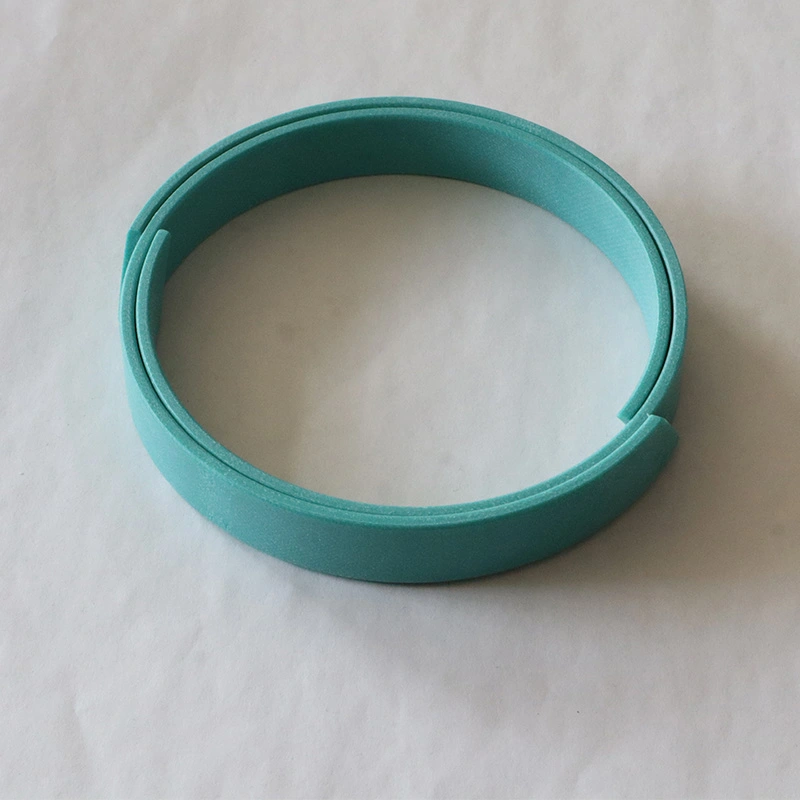

PTFE Wear -kestävä vyö (rengas)
Materiaali	Ptfe+pronssi
Toimittaa	Rullaa (yleensä noin 20 metriä/rulla) tai leikkaa vaadittavaan pituuteen
Edut	1. Matala kitka, ei hiipivää ja purevaa;
	2. voi toimia hyvin ilman riittävää voitelua;
	3. Kestävä monille väliaineille, erinomainen kemiallinen stabiilisuus;
	4
	5. Sillä on myös hyvä kulumiskestävyys nopeissa ja kevyissä tilanteissa, joten se on yleisimmin käytetty kulutuskestävä rengas;
	6. Ei kokorajoituksia, sitä voidaan käyttää suurissa halkaisijaltaan.
Lämpötila	-60 ~+200 ℃
Enimmäisnopeus	15m/s
Suurin suulakepuristuslujuus	15N/mm2 (20 °)
	7,5N/mm2 (80 °)
	5N/mm2 (120 °)

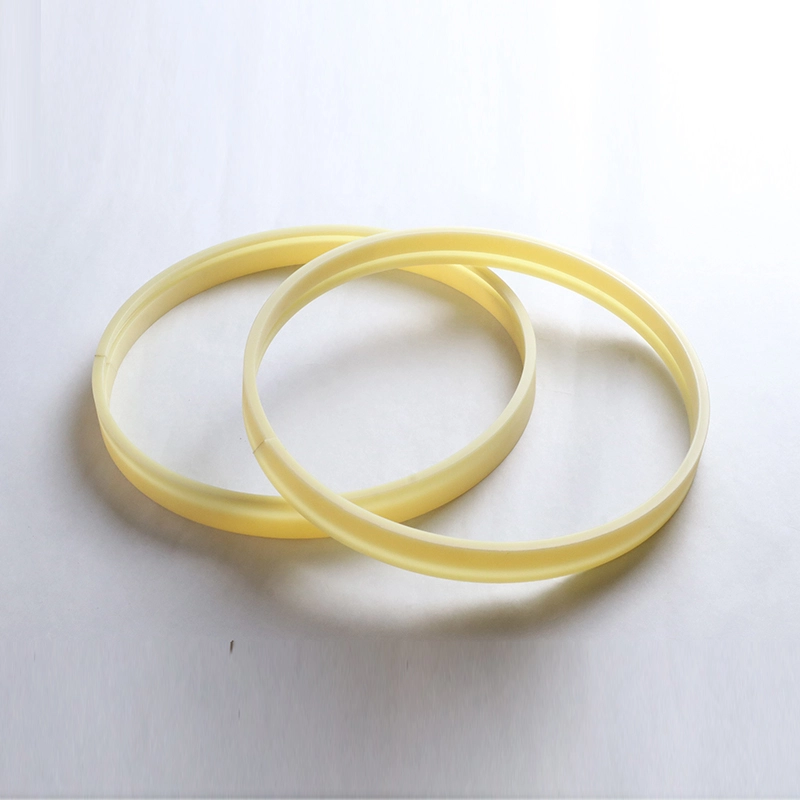

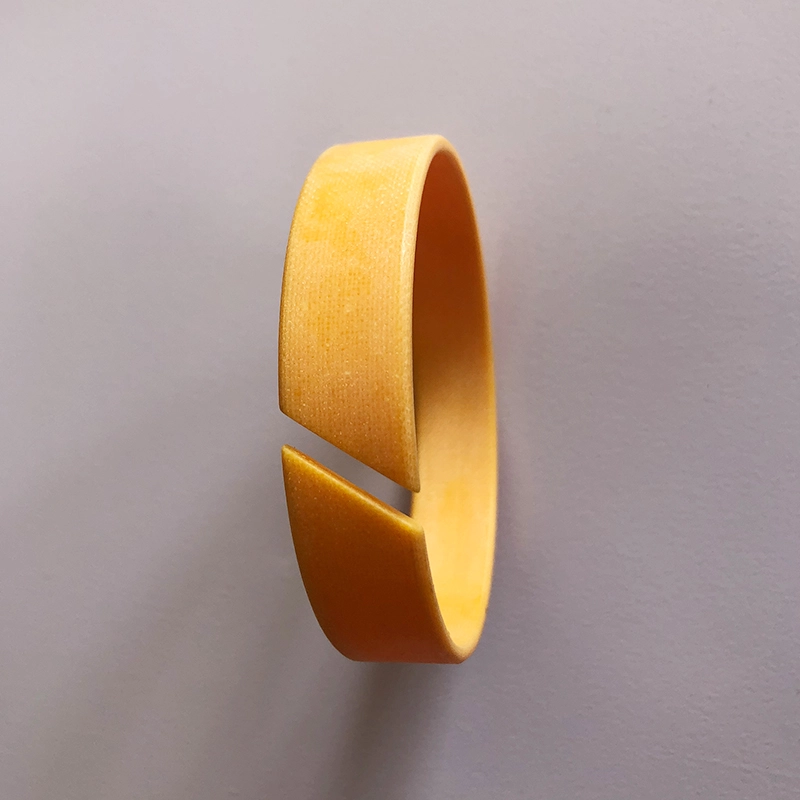

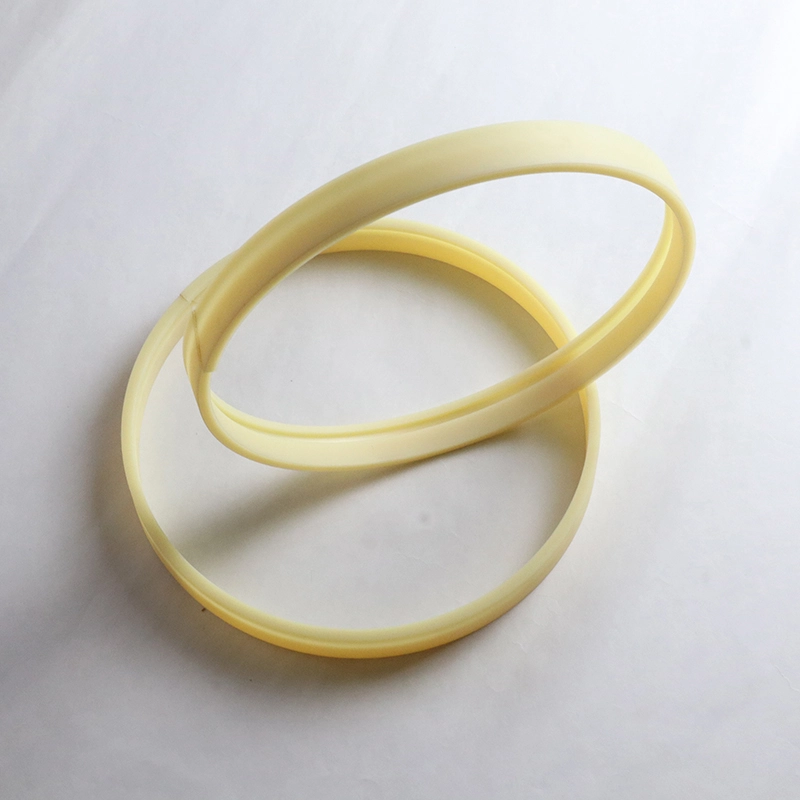

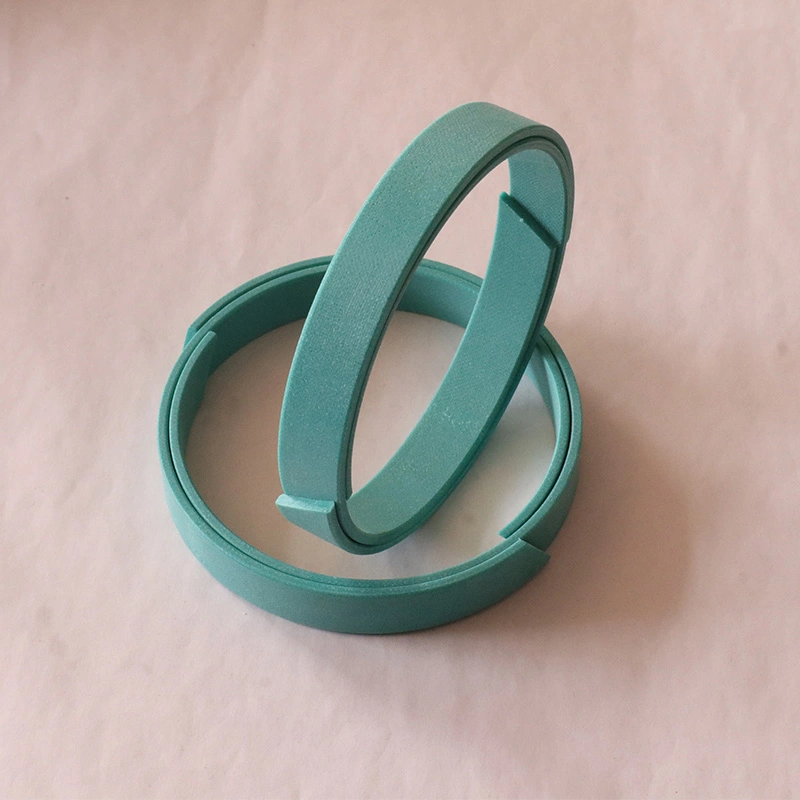

Ei-metallinen opasrengas RCS-männän sauvalle

Ei-metallinen opasrengas RCT-männän suhteen

Hydraulisylinterissä kulkevan männän tai männän sauvalle kulutusrenkaassa on tarkka opasvaikutus ja se voi absorboida säteittäisiä voimia. Samanaikaisesti kulutusrengas voi estää liukuvien osien metallikontaktin hydraulisylinteriin. Verrattuna metallirenkaisiin, ei-metallisilla kulutusrenkaisilla on monia etuja. Niistä kankaanvahvistetut fenoli- ja PTFE-opasrenkaat ovat saatavana paikan päällä leikkaustyypissä ja käyttövalmiina.

1. Hyvä kulumisvastus

2. Vältä metalli-metalli-kosketusta

3. Voi tukahduttaa mekaanisen tärinän

4. Välösrenkaan keskitysvaikutuksen vuoksi on sallittua suuri säteittäinen välys

5. Yksinkertainen ura, helppo asentaa

6. Edellä mainittujen etujen perusteella alhaiset ylläpitokustannukset, sitä käytetään laajasti

Materiaalit:

1. Polytetrafluorietyleeni PTFE3 (yleinen materiaali), PTFE4 (soveltuu matalan viskositeetin väliaineisiin, kuten veteen), PTFE1 (matala-kitkat vaatimukset, kuten pneumatiikka)

14. Polyoksimetyleeni pom tai nylon PA ja sen modifioidut materiaalit

3. Formaldehydihartsi + vahvistettu kuituprif

Vertailutaulukko eri materiaalien kuormituskapasiteetista (referenssi)

Materiaalit	Kuormituskapasiteetti Max (N/mm2)
PTFE-täytetty kuparijauhe	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenoli kankaalla	90 (60 ° C); 40 (80 ° C)
Polyoksimetyleeni tai nylon	25 (60 ° C); 15 (80 ° C)
Polyoksimetyleeni tai nylon täytetty	40 (60 ° C); 30 (80 ° C)

Uran pinnan laatu

Sileys	RTMAX (μM)	RA (μm)
Liukupinta	≤2,5	0,05-0,3
Urapohja	≤10	≤2
Uran puoli	≤15	≤3

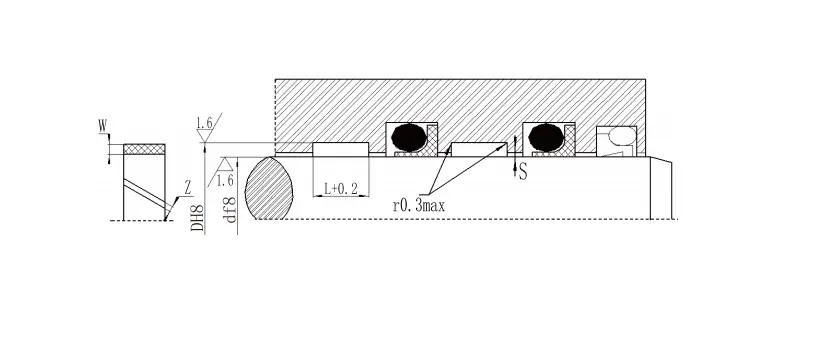

Männän sauvan opas rengasspesifikaatiosarja

Sauvan halkaisija	Alahalkaisija	Uran leveys	Paksuus	Kuilu		Sauvan halkaisija	Alahalkaisija	Uran leveys	Paksuus	Kuilu
D F8/H9	D H8	L+0,2	W	Z		D F8/H9	D H8	L+0,2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999,9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1: n itsevoiteltava opasrengasparametrit
Parametrit			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1: t
			Lyijytöntä holkkia		Hydraulinen erityinen hiho	Pronssipohjainen holkki	Ruostumattomasta teräksestä valmistettu korroosiokestävä holkki
Suurin laakerepaine (dynaaminen)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Suurin laakerepaine (staattinen)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Värähtelyliike			60N/mm²		60N/mm²	60N/mm²	60N/mm²
Suurin liukunopeus (öljyn voitelu)			<2m/s		<2m/s	<2m/s	<2m/s
Kerroin kitka μ	Kuiva kitka		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Öljyvoitelu		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Suurin PV -arvo (kuiva)			3,6N/mm².m/s		3,8n/mm².m/s	4,3N/mm².m/s	3,6N/mm².m/s
Suurin PV -arvo (öljy)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Käyttölämpötila			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Lämmönjohtavuus			42W/M.K		42W/M.K	42W/M.K	42W/M.K
Lineaarinen laajennuskerroin			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
RCFB -tyyppinen pronssi -oppaan rengasparametritaulukko
Parametri		RCFB090		RCFB092		RCFB09G
Tiheys		8,9 g/cm³		8,9 g/cm³		8,9 g/cm³
Puristuslujuus		470N/mm²		470N/mm²		470N/mm²
Lämmönjohtavuus		60W/M.K		60W/M.K		58W/M.K
Lineaarinen laajennuskerroin		18,5*10-6/k		18,5*10-6/k		18,5*10-6/k
Kovuus		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Pidennys		55%		55%		55%
Materiaalimi		Cusn8p		Cusn8p		Cusn8p
Muut valinnaiset materiaalit		Cusn6.5p		Cusn6.5p		Cusn6.5p
