Mäntien ja männän sauvien hydrauliset tiivisteet

Mäntien ja mäntätangojen hydrauliset tiivisteet ovat yksi hydraulisista tiivisarjoista, jotka Ruichen -tiivisteet voivat tarjota sinulle. T & K -kehitys ja tuotantoominaisuudet on testattu ajan ja käytännön sovelluksilla. Tuottisarjan jakamismallit ovat rikkaita ja monipuolisia, mikä tarjoaa kohdennetumpia ratkaisuja erilaisiin työoloihin ja skenaarioihin.

Lähetä kysely

Tuotteen Kuvaus

Mäntien ja mäntätangojen hydrauliset tiivisteet ovat yhtenäinen nimi hydraulisten tiivisteiden luokalle, mutta itse asiassa olemme jakaneet monia erilaisia malleja, ja myös eri mallien ominaisuudet ja keskittyminen ovat erilaisia. Ammattimaisena valmistajana esittelemme sinua erittäin mielellämme. Tietenkin, jos sinulla on muita räätälöityjä tarpeita, voit myös ottaa meihin yhteyttä syvemmälle ymmärrykselle.

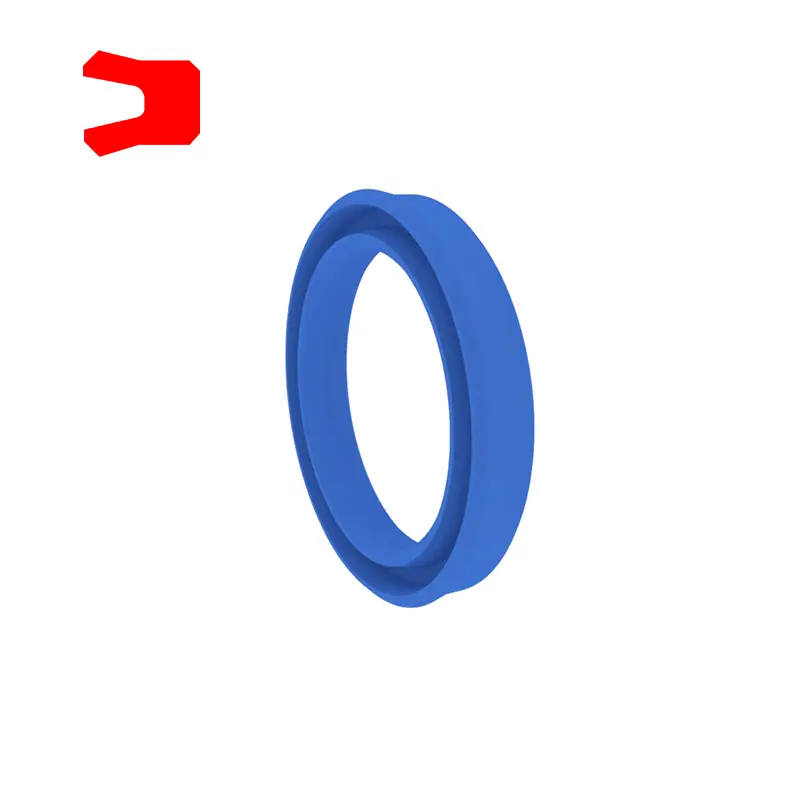

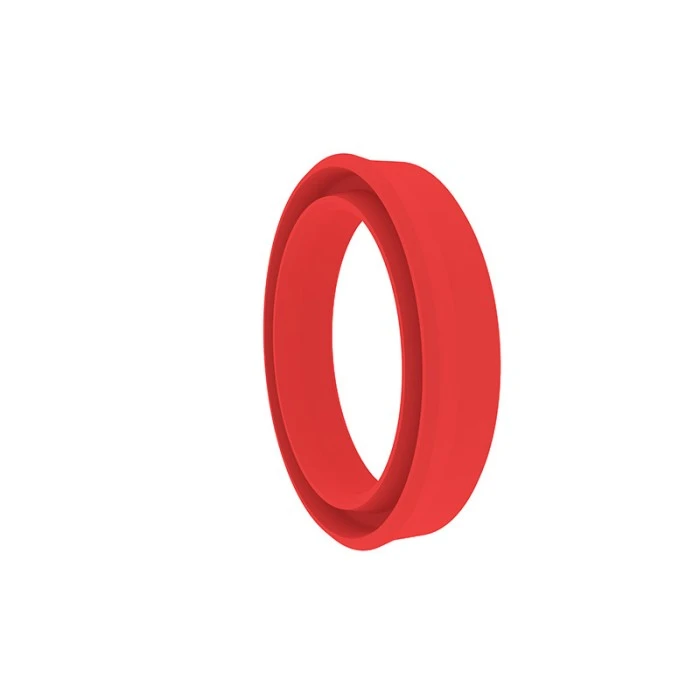

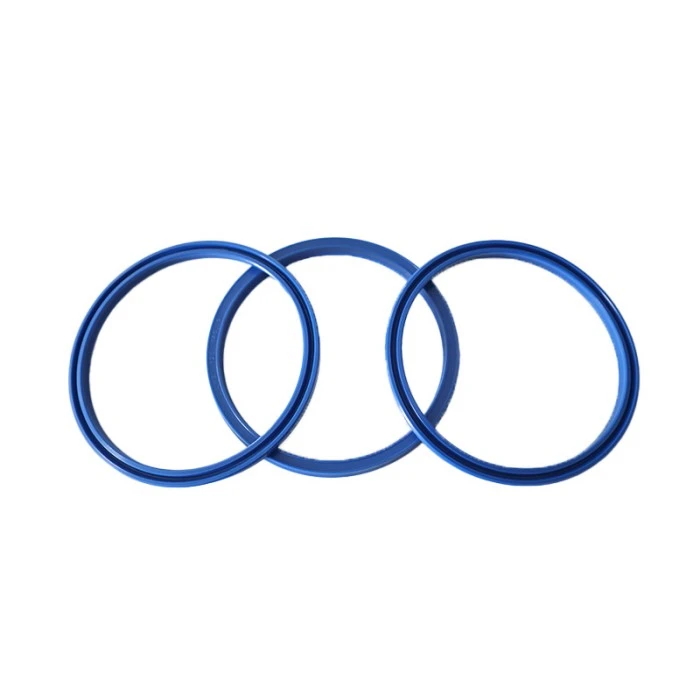

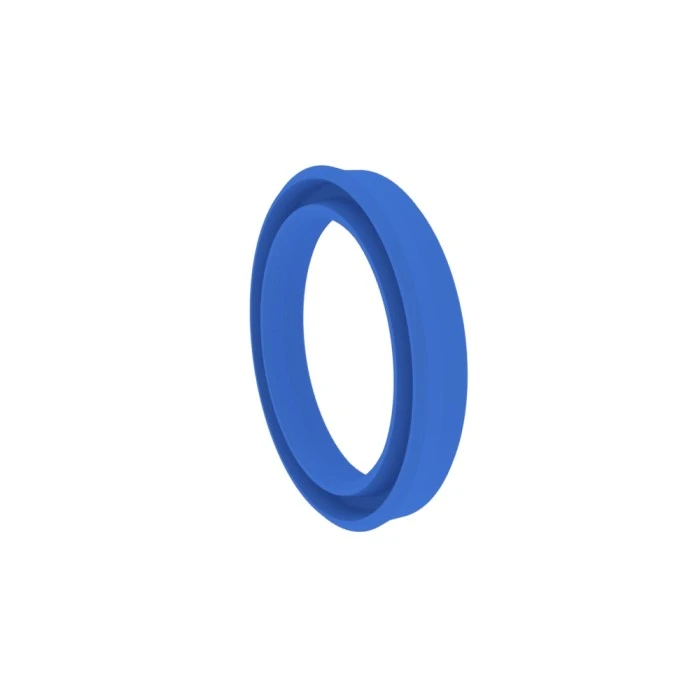

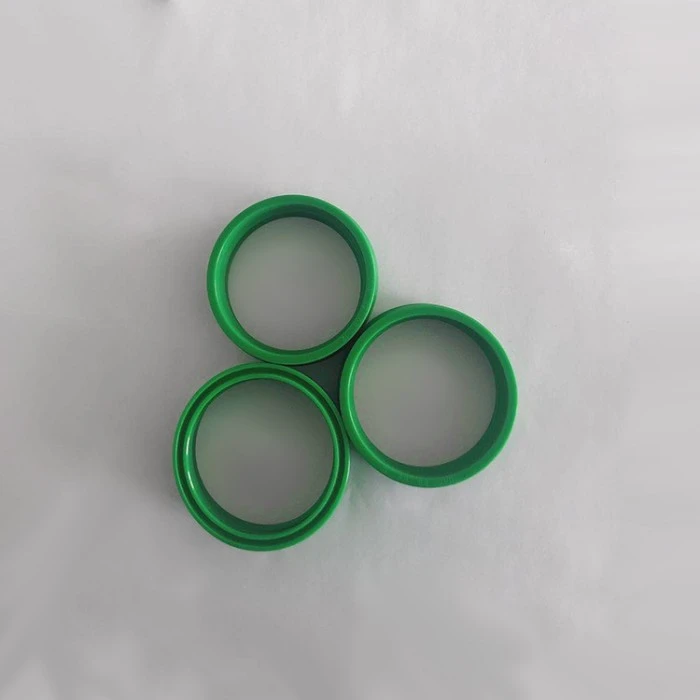

UN-tyyppinen sinetti on symmetrinen tiiviste, jota käytetään erityisesti männillä tai mäntätangoilla, joita käytetään kävelykoneissa, kevyissä teollisuuskoneissa, maatalouskoneet, nosturit, autot, metsäkonekoneet, kaivoskoneet jne.

UHS-tyyppinen tiiviste on symmetrinen tiiviste sekä reikille että akseleille, pienemmällä poikkileikkauksella, joka voidaan asentaa integraaliin. Juuressa vaaditaan pidätysrengas, kun sitä käytetään alle 16 ~ 32MPa.

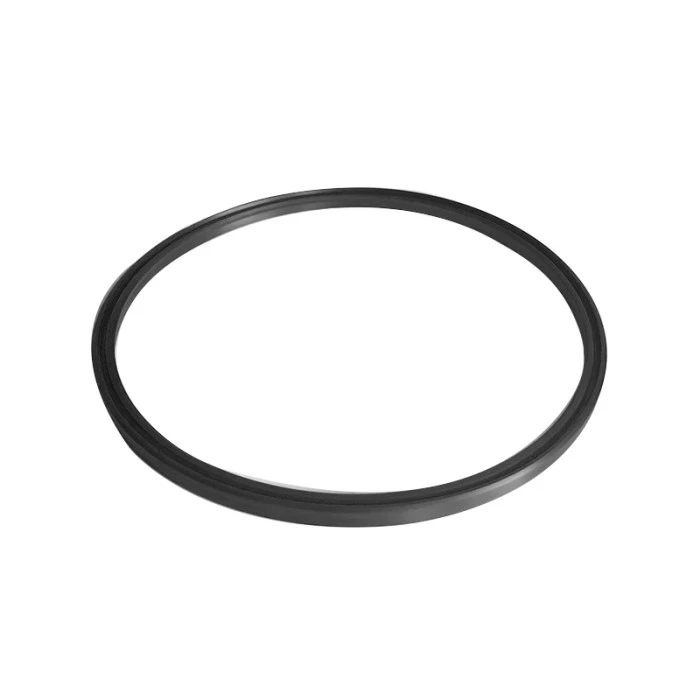

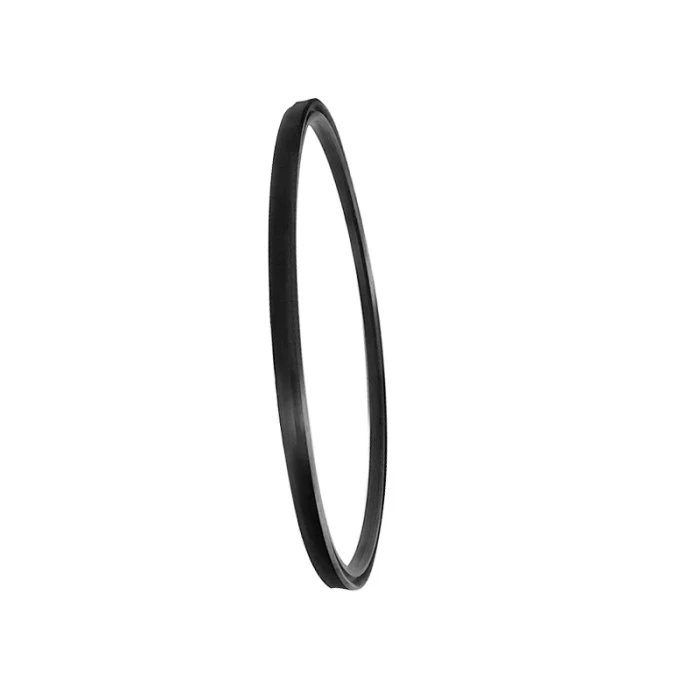

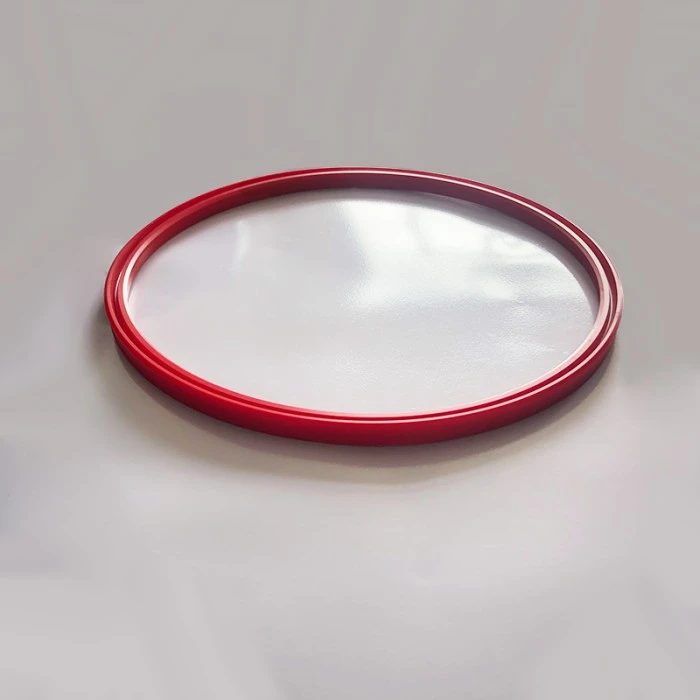

RCBKY-tyyppinen tiiviste on symmetrinen tiiviste sekä reikille että akseleille, joilla on hyvä dynaaminen ja staattinen tiivistyssuorituskyky. Sitä käytetään pääasiassa suuren halkaisijan tiivistyksessä, ja materiaali on nitriilikumia (NBR).

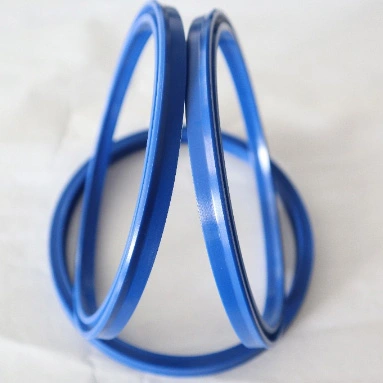

BA-tyyppinen tiiviste on symmetrinen tiiviste sekä reikille että akseleille, joita käytetään pääasiassa mäntäjen, männän sauvojen, taontakoneiden ja hydraulilaitteiden tiivistämiseen kävelyvälineisiin. Ominaisuudet:

1. Ääretön värähtelykuormille ja painepiikille

2. hyvä ekstruusion vastainen kyky

3. Parempi tiivistys ilman kuormaa ja matala lämpötila

Sopii ankariin työoloihin

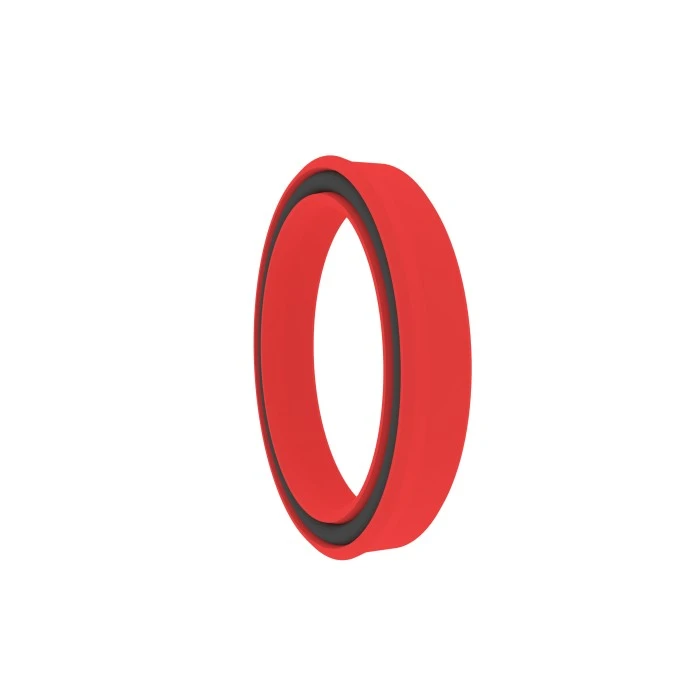

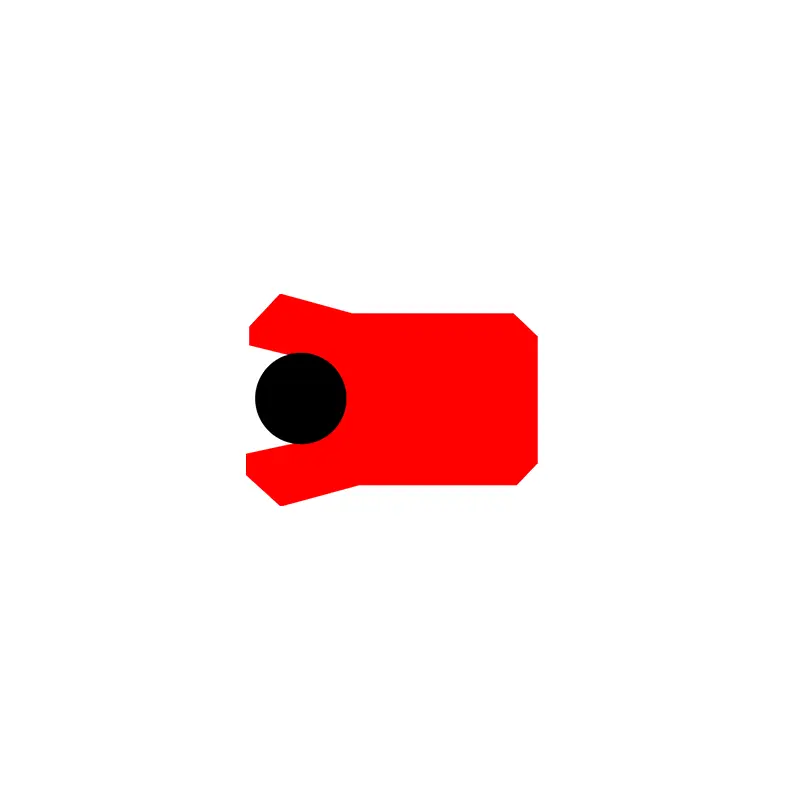

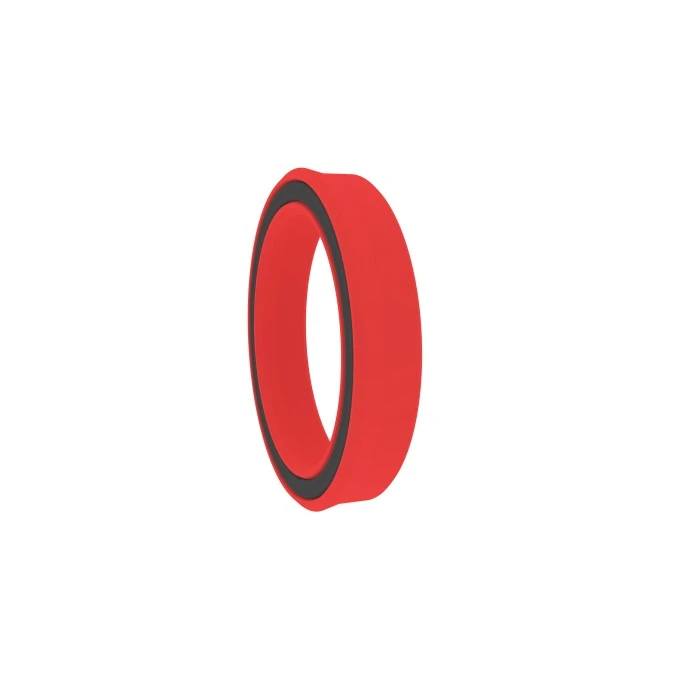

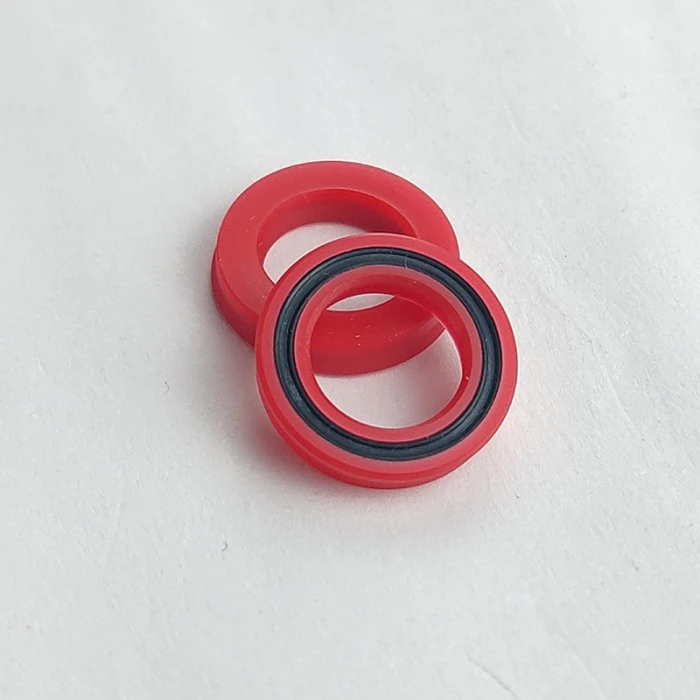

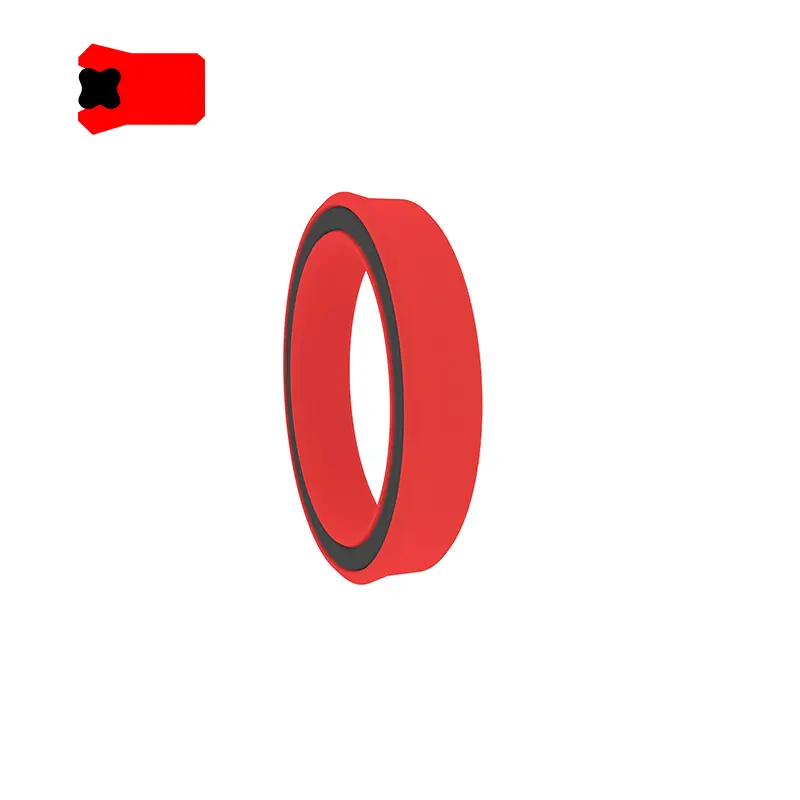

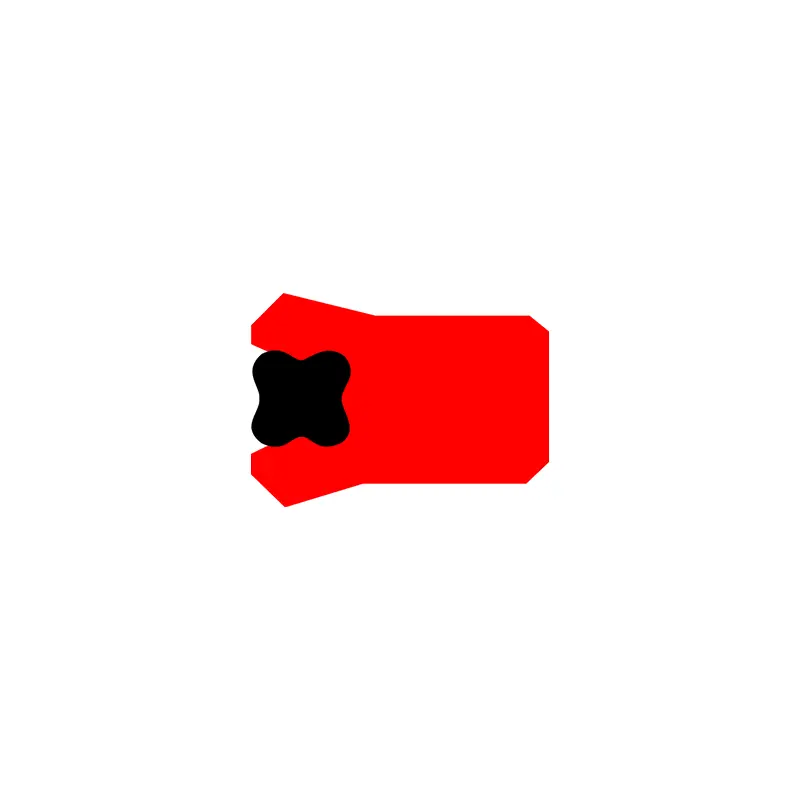

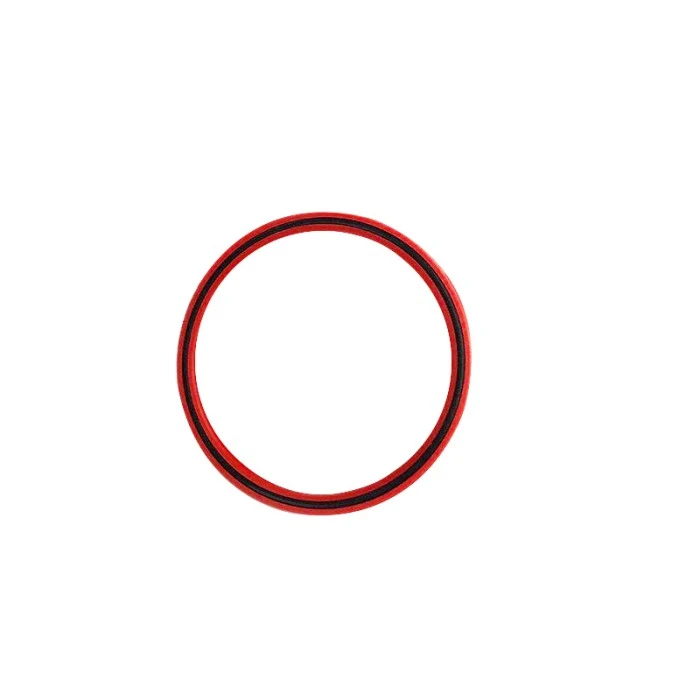

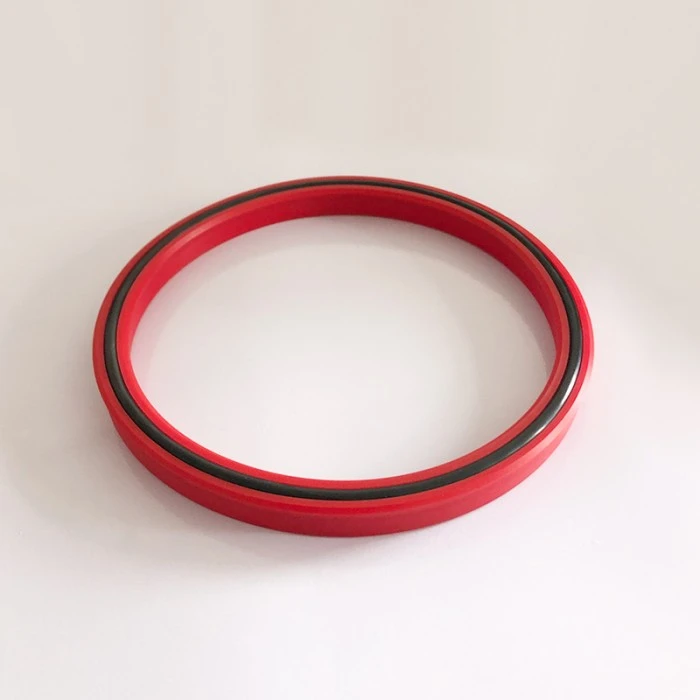

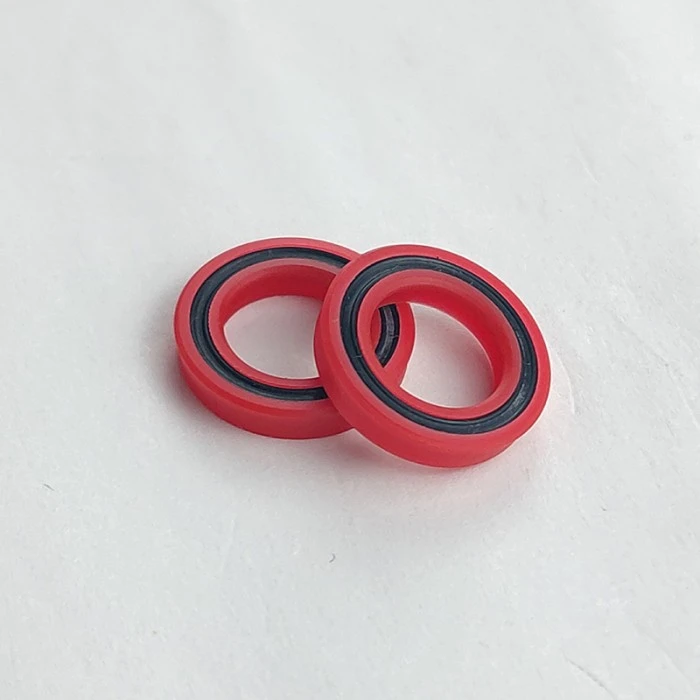

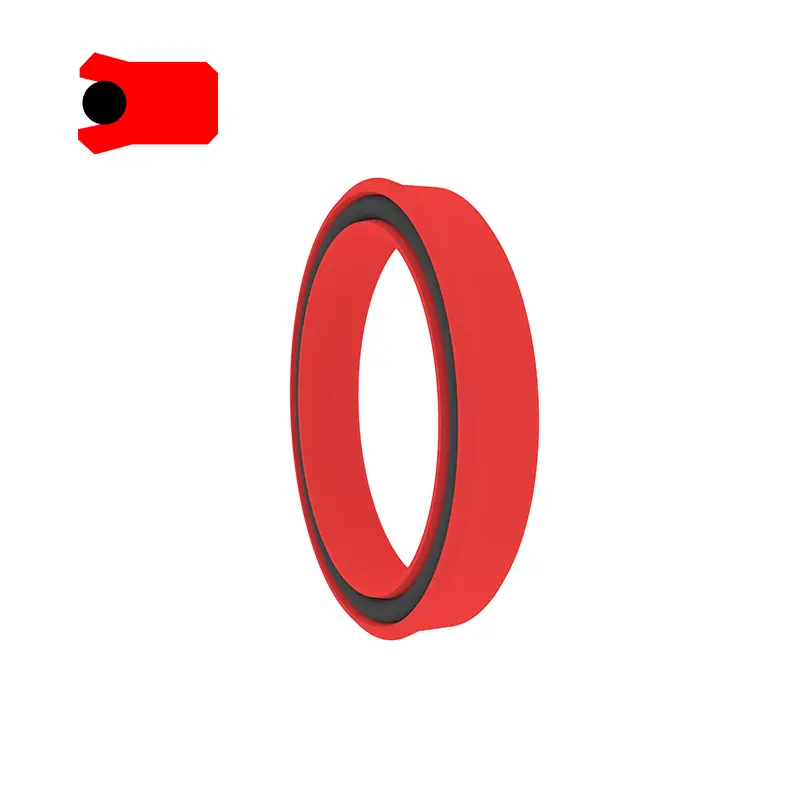

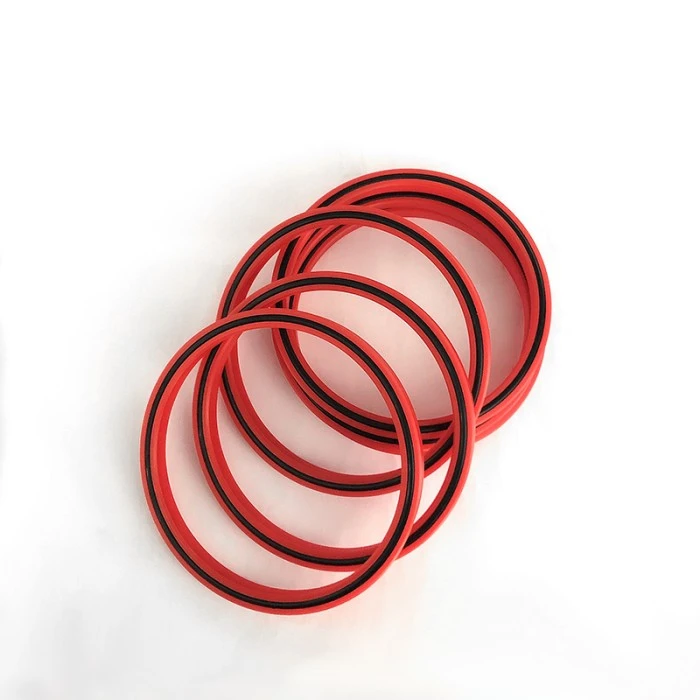

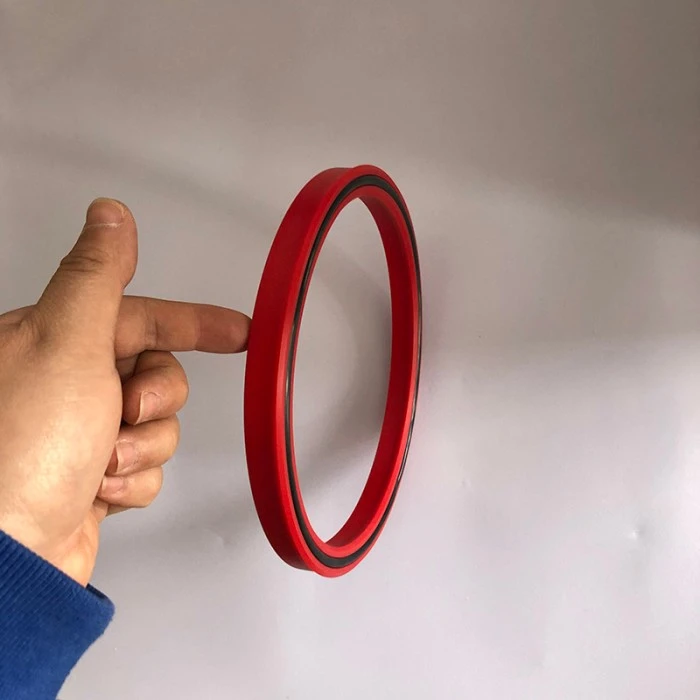

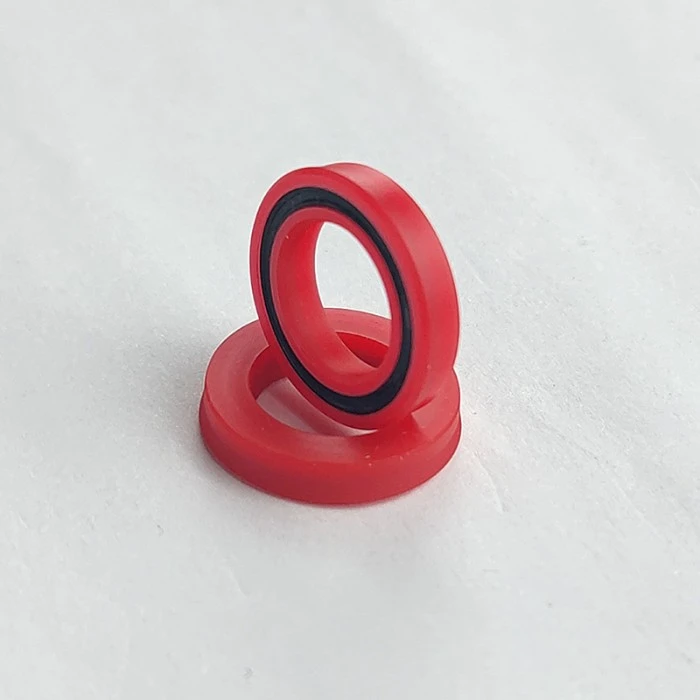

Vad -tiiviste on symmetrinen tiiviste sekä reikään että akseliin. Se on seurausta huulitiivisteen jatkokehityksestä. Tähtikenkällä on säteittäinen voimarooli ja kompensoi tiivistimen kulumisen. Järjestelmäpaine siirretään tiivistimen huuliin painetun ja muodonmuutos tähtilenkaan läpi, joten korkea ja matalapaine tiivistymisteho on erinomainen. Sitä käytetään pääasiassa pylväiden, männän sauvojen, taontakoneiden ja hydraulilaitteiden tiivistämiseen kävelyvälineitä varten. Materiaali on: polyuretaanimateriaali (PU) + nitriilikumit (NBR), ominaisuudet:

1. Tärkeä

2. hyvä ekstruusion vastainen kyky

3. Parempi tiivistys ilman kuormaa ja matala lämpötila

4. Sopii ankariin työoloihin

5. Pitkä käyttöikä.

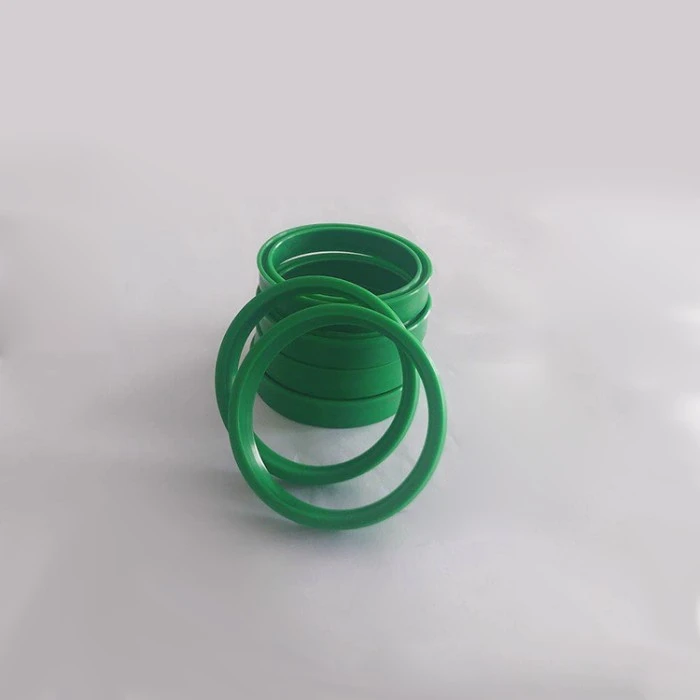

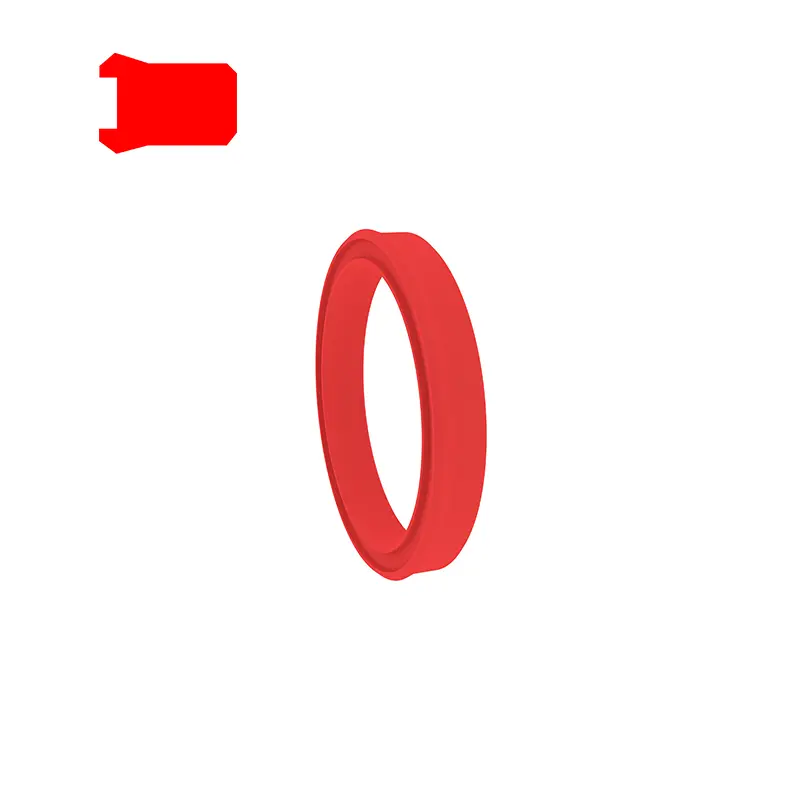

Ki-A-tyyppinen tiiviste on symmetrinen tiiviste sekä reikille että akselille, jota käytetään pääasiassa tekniikan koneissa, teollisuusajoneuvoissa, kippiautoissa, maatalouskoneissa, nosturissa, injektiomuovauskoneissa, teleskooppisylintereissä, ohjaushydraulisylintereissä jne. Materiaali on polyuretaani (PU): ominaisuudet: ominaisuudet: ominaisuudet:

1. Erinomainen dynaaminen ja staattinen tiivistyssuorituskyky

2. kompakti rakenne, uran maa mahdollistaa suuremman pinnan karheuden

3. Onkalon rajoitetun säteittäisen ulottuvuustilan suunnittelu

Tuoteominaisuudet ja sovellukset:

Materiaalivalinta:

Vakiomateriaali: polyuretaanimateriaali PU Muut valinnaiset materiaalit: Nitriilikumin R01, Fluororubber R02 (ota yhteyttä yritykseen)

Uhs

Vakiomateriaali: Nitriilikumin R01 Muut valinnaiset materiaalit: polyuretaanimateriaali PU, Fluororubber R02

Polyuretaanimateriaali PU + Nitriilikumin R01

Tilausesimerkki:

Tilausesimerkki: Reiän akselin yleinen tiiviste UN50 × 65 × 10PU (DXDXH) + Materiaalikoodi

Tilausesimerkki: reikä-akselin yleinen tiiviste UHS50 × 60x6 R01 (DXD × H) + Materiaalikoodi

RCBKY

Tilausesimerkki: BA50 × 60 × 10 (d × d × h)

MITÄ

To-a

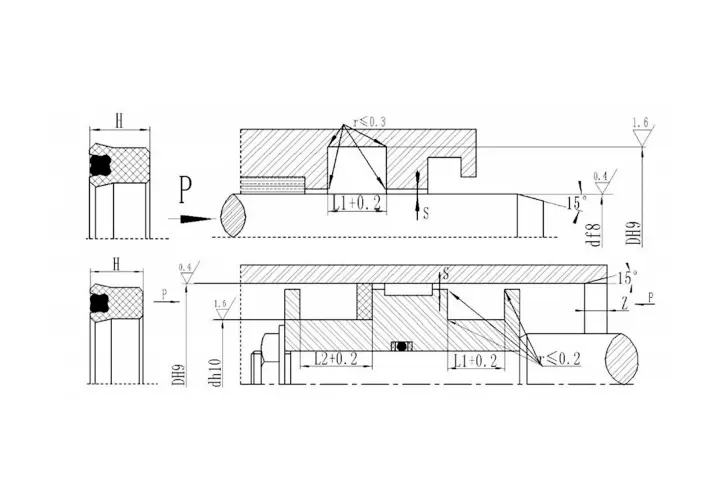

Tekniset tiedot ja mitat:

Uhs

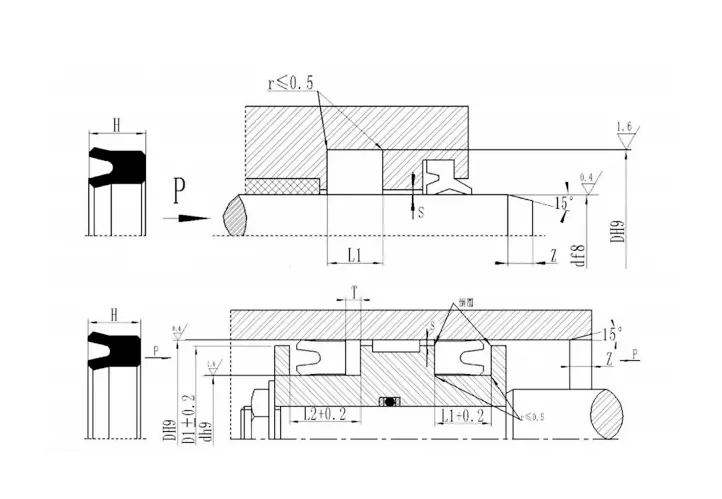

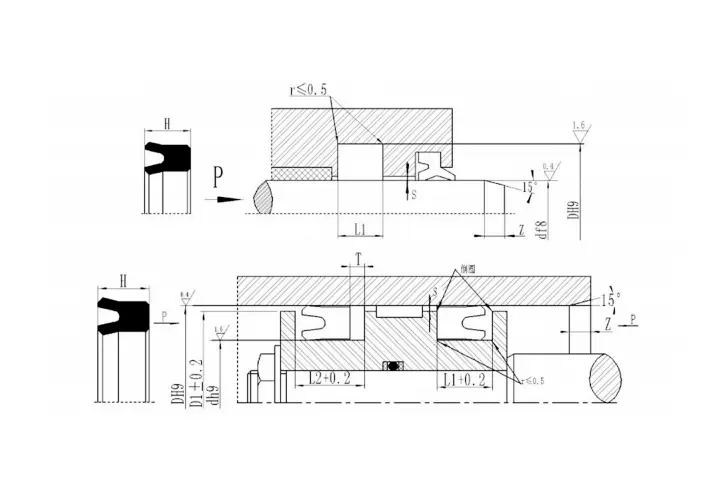

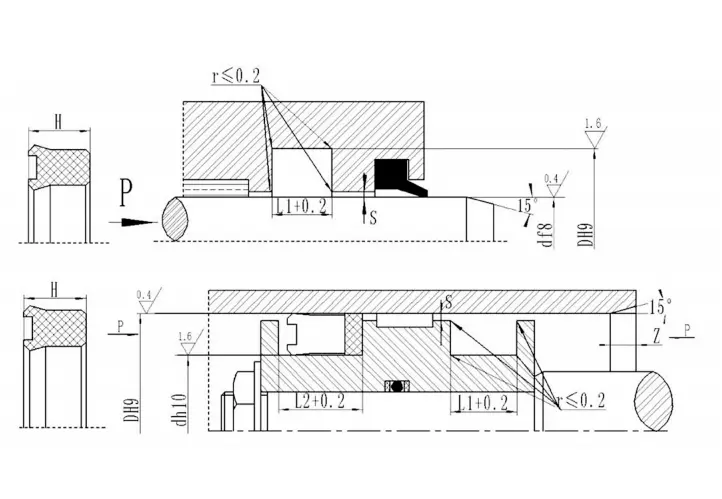

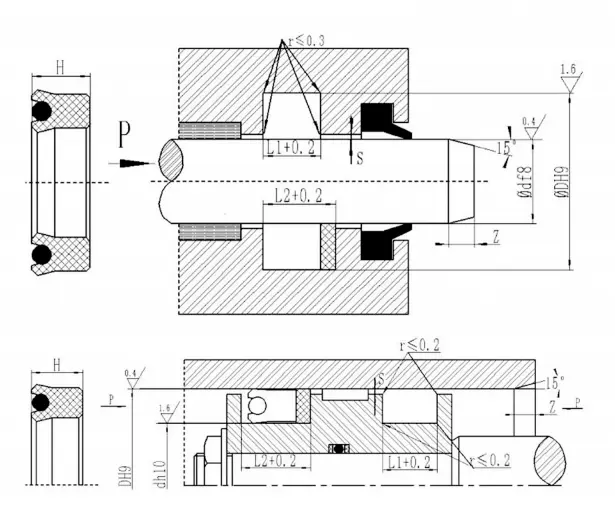

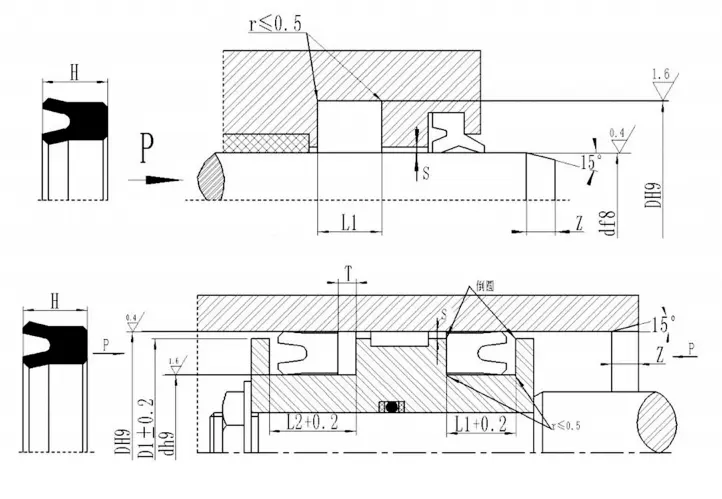

Tekniset tiedot ja uran mitat
Tuotesumero	d	D	H	L1	L2	T	Tuotesumero	d	D	H	L1	L2	T
UHS-6125	6	12	5	5.7	7.2	2	UHS-30406	30	40	6	7	9	3
UHS-1.219.25	11.2	19.2	5	5.7	7.2	2	UHS-31.541.56	31.5	41.5	6	7	9	3
UHS-22.520.55	12.5	20.5	5	5.7	7.2	2	UHS-32426	32	42	6	7	9	3
UHS-14225	14	22	5	5.7	7.2	2	UHS-35456	35	45	6	7	9	3
UHS-15235	15	23	5	5.7	7.2	2	UHS-35457	35	45	7	8	10	3
UHS-16245	16	24	5	5.7	7.2	2	UHS-35.5456	35.5	45	6	7	9	3
UHS-18265	18	26	5	5.7	7.2	2	UHS-38486	38	48	6	7	9	3
UHS-20285	20	28	5	5.7	7.2	2	UHS-40506	40	50	6	7	9	3
UHS-22.4305	22.4	30	5	5.7	7.2	2	UHS-45556	45	55	6	7	9	3
UHS-23.531.55	23.5	31.5	5	5.7	7.2	2	UHS-45567	45	56	7	8	10	3
UHS-25335	25	33	5	5.7	7.2	2	UHS-47576	47	57	6	7	9	3
UHS-27355	27	35	5	5.7	7.2	2	UHS-50606	50	60	6	7	9	3
UHS-2835,55	28	35.5	5	5.7	7.2	2	UHS-53636	53	63	6	7	9	3

RCBKY

Vakiokoon taulukon tilaus Esimerkki: RCBKY 800 × 770 × 18 (d × d × h)
Tuotesumero	D	d	H	-Sta	L1	L2	Zmin
RCBKY25022516	250	225	16	247	18	21.5	10
RCBKY25523016	255	230	16	252	18	21.5	10
RCBKY26524016	265	240	16	262	18	21.5	10
RCBKY27525016	275	250	16	272	18	21.5	10
RCBKY28025516	280	255	16	277	18	21.5	10
RCBKY30027516	300	275	16	297	18	21.5	10
RCBY30528016	305	280	16	302	18	21.5	10
RCBKY32029516	320	295	16	317	18	21.5	10
RCBKY32530016	325	300	16	322	18	21.5	10
RCBKY34031516	340	315	16	337	18	21.5	10
RCBKY34532016	345	320	16	342	18	21.5	10
RCBKY35032516	350	325	16	347	18	21.5	10
RCBKY35533016	355	330	16	352	18	21.5	10

Vakiokoko
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

MITÄ

Vakiokoon taulukon tilaus Esimerkki: VAD 65 × 75 × 8 (d × d × h)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45a	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
HUOMAUTUS: Tämä taulukko ei rajoita käännettäviä tiivisteitä, ja ne voidaan toimittaa minkä tahansa kokoisena.

To-a

Tekniset tiedot Tilaus Esimerkki: Ki-A 50 × 60 × 7 (d × d × h)
d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1	d	D	H	L1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10
