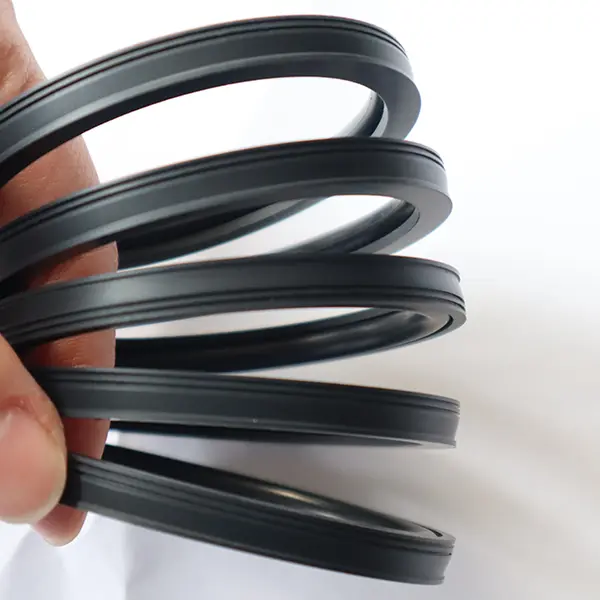

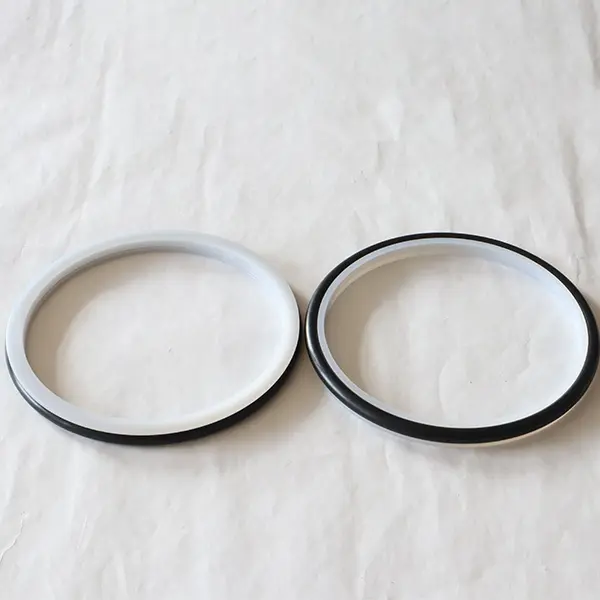

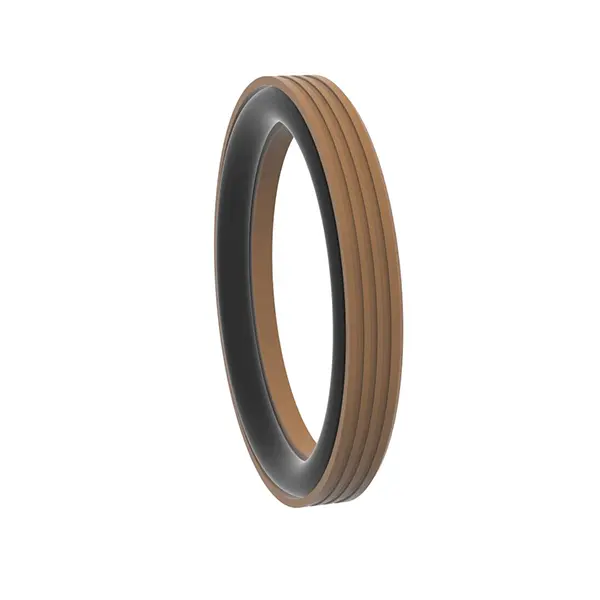

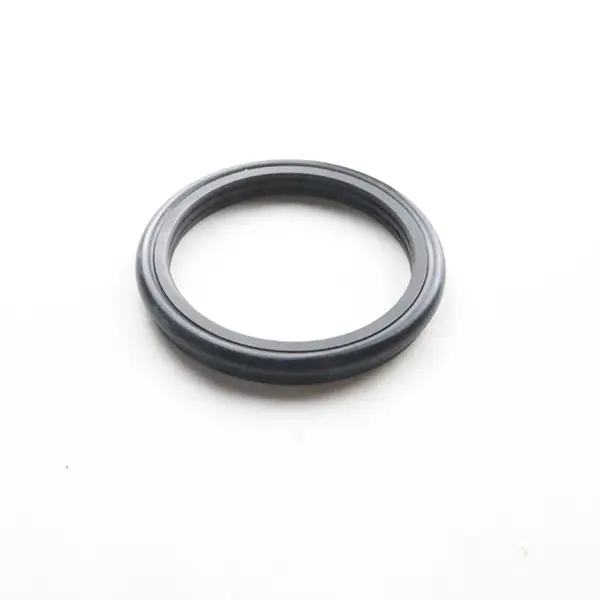

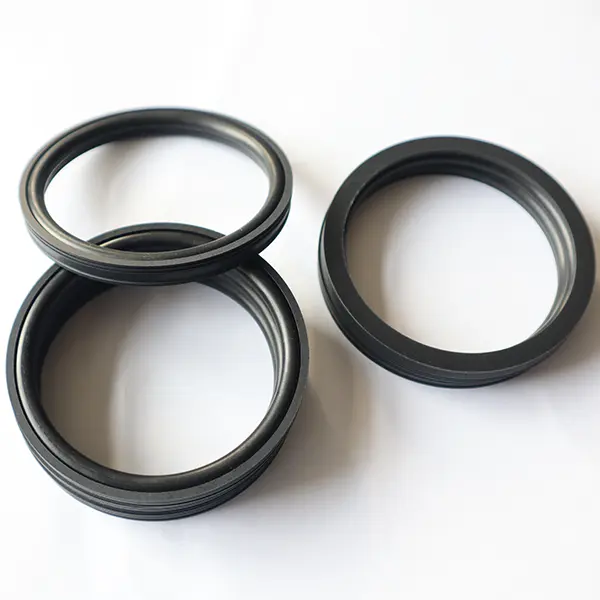

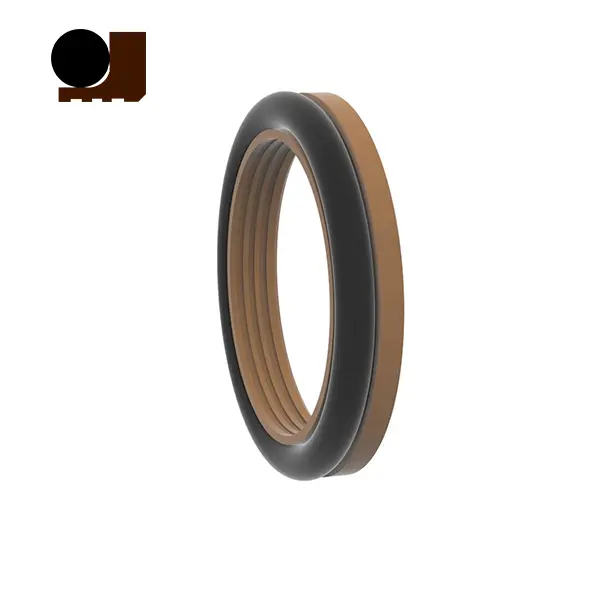

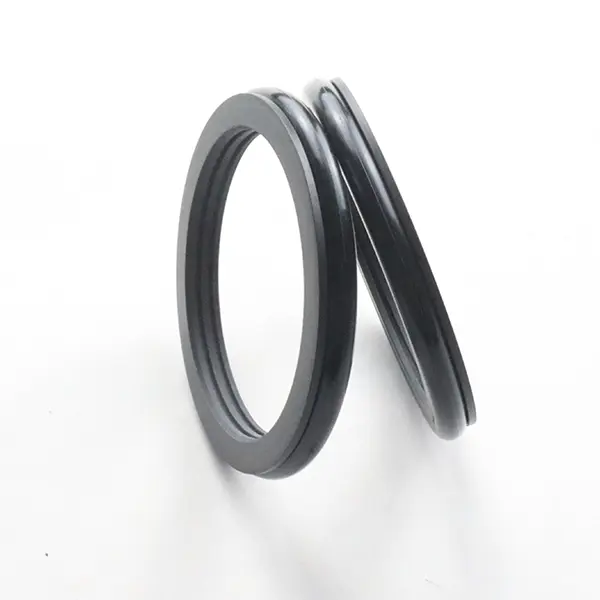

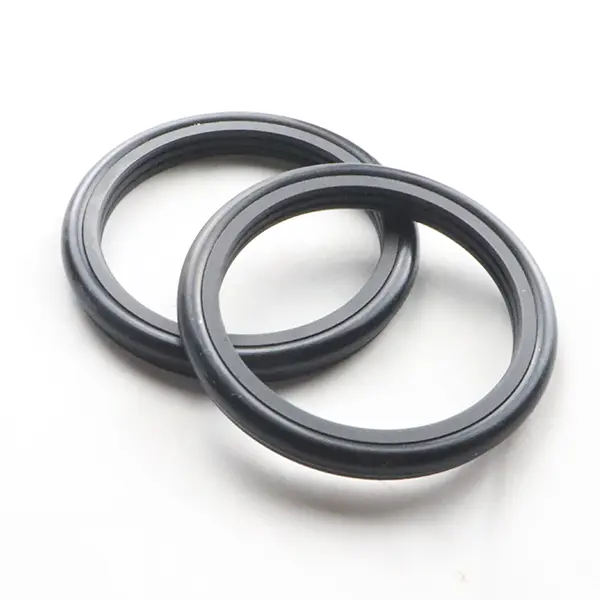

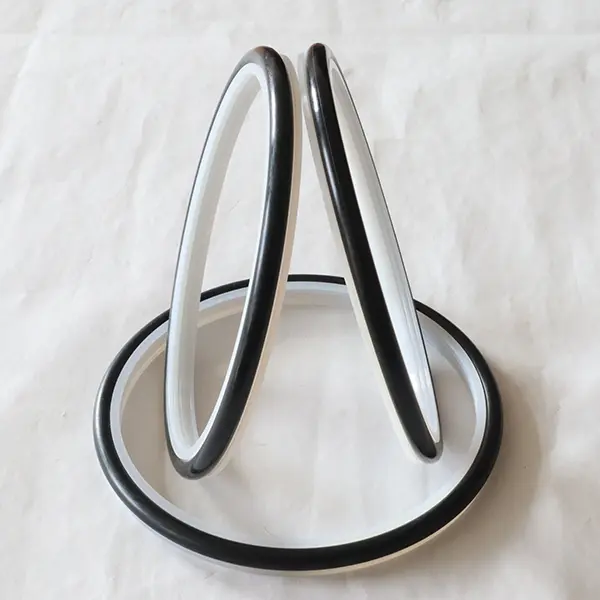

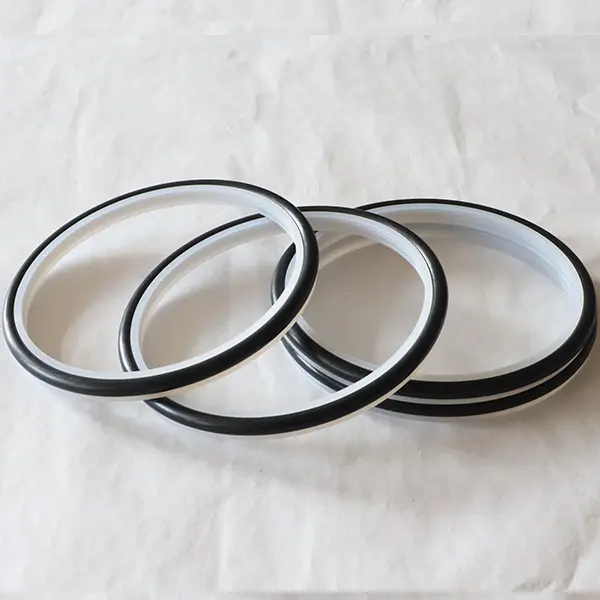

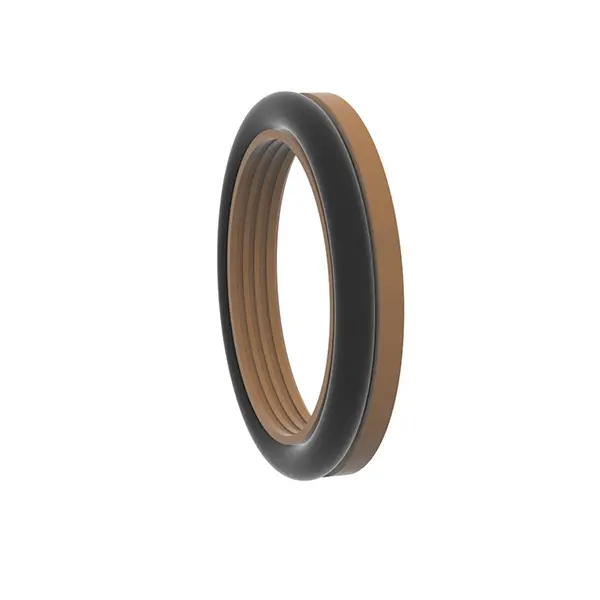

Ruichen Sealin kiertotiivisteet sementtilietteisiin on valmistettu korkean suorituskyvyn tekniikan muovisista hammastettujen tiivistirenkaista ja O-muotoisista kumirenkaista. Ne sopivat ankariin työoloihin, kuten mäntäpumppuihin, mutapumppuihin, ruuviporauksiin, porauslaitteisiin, öljyn etsintälaitteisiin ja betonin sekoituslaitoksiin. Ne on jaettu kahteen malliin: RC2061 ja RC2062.
Sekä RC2061 että RC2062 sopivat hydraulisten edestakaisten ja kiertoliikkeiden yksisuuntaiseen tiivistämiseen. Niillä on pitkän käyttöiän, pienen kitkan, hyvän tiivistyksen, pienen rakenteellisen tilan ja helpon asennuksen, käytön ja kunnossapidon ominaisuudet. Erityisellä tiivistyshuuli- ja paksuusoptimointisuunnittelulla on hyvä tiivistysvaikutus jopa pahanlaatuisissa väliaineissa, kuten sementtilietteissä. Kun sitä käytetään lietteen väliaineiden tiivistämiseen, suosittelemme rasvan voitelua kahden (tai useamman) tiivisteen välillä.
Tuoteominaisuudet ja sovellukset:
Tuoteominaisuudet:
Pitkä käyttöikä: Korkean funktion tekniikan muovien ja kumin yhdistelmä, voimakas kestävyys.
Matala kitka: Optimoitu muotoilu vähentää juoksevasta vastustuskestävyydestä ja parantaa tehokkuutta.
Erinomainen tiivistys: Erityinen tiivistys huulisuunnittelu, sopiva pahanlaatuisiin väliaineisiin, kuten sementtilietteisiin.
Kompakti rakenne: Pieni tilan suunnittelu, helppo asennus ja huolto.
Sovellettavissa ankariin työoloihin: Suunniteltu medialle, kuten muta- ja sementtilietteisiin, vakaan suorituskyvyn kanssa.
Sovellusskenaariot:
Öljyn etsintälaitteet, kuten mäntäpumput, mutapumput, ruuviporaukset, porauslaitteet jne.
Rakennuskoneet ja laitteet, kuten betonin sekoitusasemat.
Muut hydrauliset edestakaiset ja pyörivät tiivisteet, jotka vaativat kulutuskestävyyttä ja vastustuskykyä pahanlaatuisille väliaineille.
Tekniset edut:
Erityinen huulten ja paksuuden optimointisuunnittelu sopeutua äärimmäisiin työoloihin.
Helppo asennus, alhaiset huoltokustannukset ja pitkä käyttöikä.
Sovelletaan ankariin ympäristöihin, joissa on suuri kuluminen ja korkea pilaantuminen.
Käyttöehdotukset:
Mutaväliaineisiin käytettynä on suositeltavaa rasvan ja voitelua kahden (tai useamman) tiivisteen välillä tiivisteen käyttöiän pidentämiseksi.

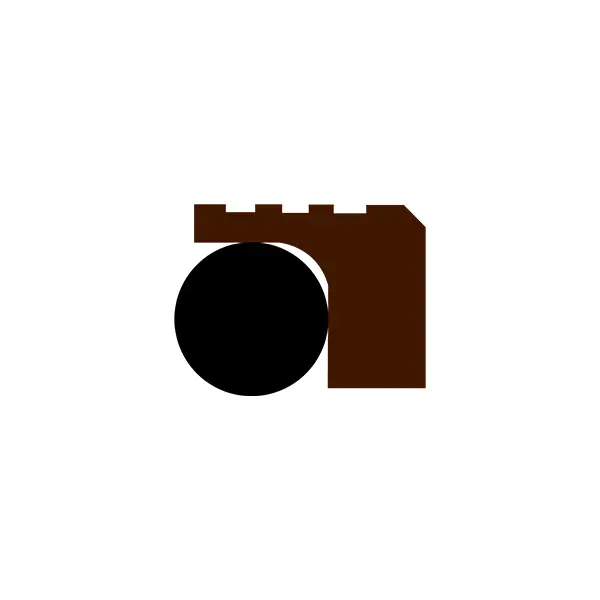

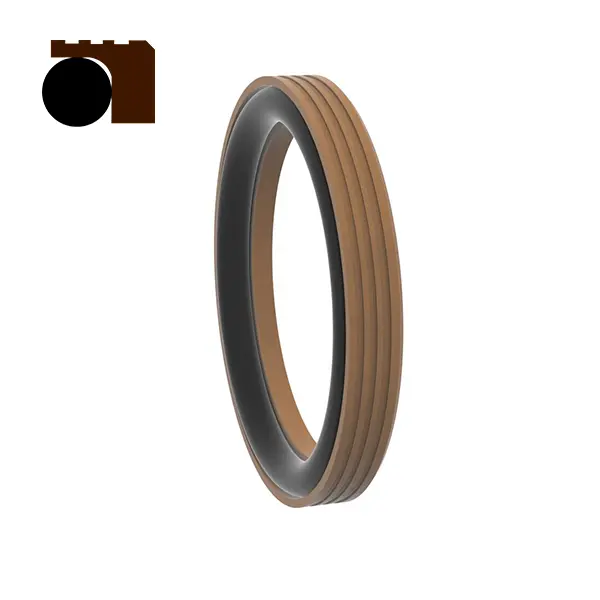

RC2061
Sovellettavat työolosuhteet (raja -arvot eivät saisi ilmestyä samanaikaisesti)
| Paine (MPA) | Lämpötila (℃) | Nopeus (M/s) | Keskipitkä | |
| Edestakainen liike | Kiertoliike | |||
| ≤100 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | ≤2 | Hydrauliöljy, emulsio, vesi, muta, raakaöljy jne. |
| -20 ~+200 (vastaava O-rengas FKM) | ||||
Materiaalivalinta
1. Vastaavat O-rengasmateriaalit voidaan valita: R01-nitriilikumit (NBR), R02 Fluororubber (FKM) jne.
14. Tiivistysrengasmateriaali: Tavallinen materiaali PTFE4, muut valinnaiset materiaalit PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 jne.
Tilausesimerkki
Tilausmalli RC2061-80*91,7*7,6-PTFE4-R01 -mallin akselin halkaisija*Uran halkaisija*Uran leveysmateriaali koodi
Tekniset tiedot (mikä tahansa koko parametrialueella on saatavana)

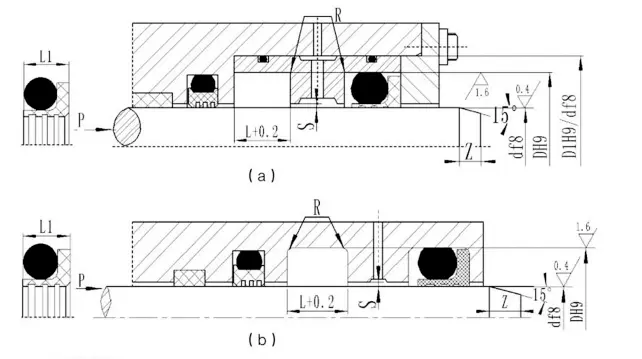

| Akselin halkaisija -alue Standardi D F8 RC2061 | Akselin halkaisija -alue Raskas tyyppi D F8 RC2061-Z | Uran halkaisija D H9 | Uran leveys Lens+0,2 | Tiivisteen leveys L1 | Pyöreät kulmat Rmax | Säteittäinen välys Smax | Pamppu Zmini | O-rengaslangan halkaisija | ||
| <10mPa | <20mPa | <40mPa | ||||||||
| 5 ~ 15,9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Huomaa: 1. Akselin halkaisijalle ≤30 mm suositellaan avointa ura.
2. Kiertotiivisteelle pyörivän akselin pinnan kovuus suositellaan olevan HRC ≥58.
3. Yli 30mPa: n paineessa H8/F8 suositellaan suulakepuristuskuilua varten.

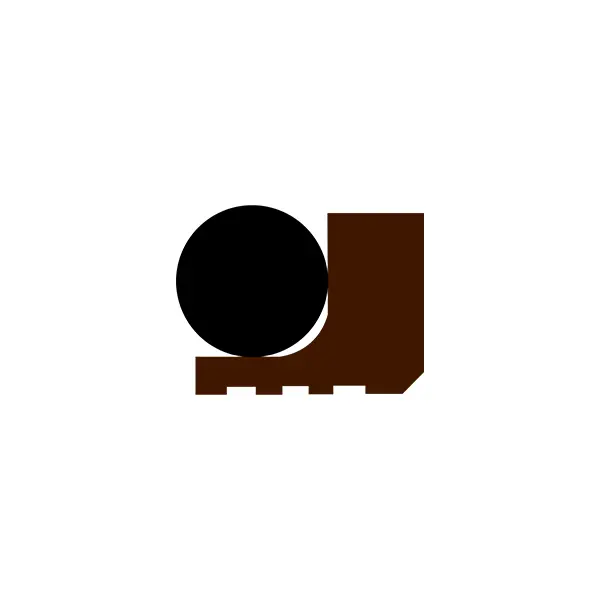

RC2062 Sovellettavat työolosuhteet (raja -arvot eivät saisi ilmestyä samanaikaisesti)
| Paine (MPA) | Lämpötila (℃) | Nopeus (M/s) | Keskipitkä | |
| Edestakainen liike | Kiertoliike | |||
| ≤100 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | ≤2 | Hydrauliöljy, emulsio, vesi, muta, raakaöljy jne. |
| -20 ~+200 (vastaava O-rengas FKM) | ||||
Materiaalivalinta
1. Vastaavat O-rengasmateriaalit voidaan valita: R01-nitriilikumit (NBR), R02 Fluororubber (FKM) jne.
14. Tiivistysrengasmateriaali: Tavallinen materiaali PTFE4, muut valinnaiset materiaalit PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 jne.
Tilausesimerkki
Tilausmalli RC2062-80*68.3*7,6-PTFE4-R01 -mallisylinterin halkaisija*Uran halkaisija*Uran leveysmateriaalikoodi

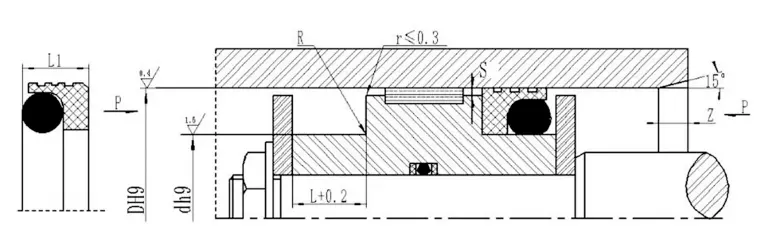

Tekniset tiedot (mikä tahansa koko parametrialueella on saatavana)
| Aukko Vakiotyyppi D H9 RC2062 | Aukko Raskas tyyppi D H9 RC2062-Z | Uran halkaisija D H9 | Uran leveys Lens+0,2 | Tiivisteleveys L1 | Pyöreät kulmat rmax | Säteittäinen välys Smax | Pamppu Z -zmini | O-rengaslangan halkaisija | ||
| <10mPa | <20mPa | <40mPa | ||||||||
| 8 ~ 12,9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-55.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-29.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Huomaa: 1. Sylinterin halkaisijalle ≤ 30 mm on suositeltavaa käyttää avointa uraa.
2. Yli 30mPa: n paineessa on suositeltavaa käyttää H8/F8: n suulakepuristuskuilua varten.
