Korkeapaineinen kiertotiivisteemme sarja kattaa erilaisia korkean suorituskyvyn tuotteita, mukaan lukien RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS ja RC2057, jotka on suunniteltu edestakaiseen ja kiertoliikkeeseen hydrallisissa, PNEUMAC- ja WEST-paineympäristöissä.

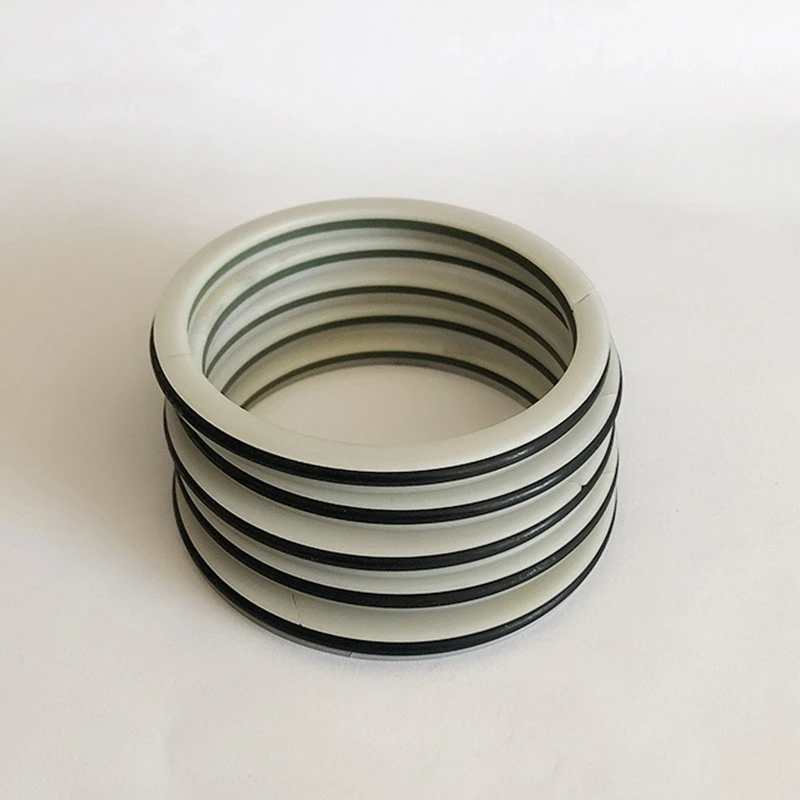

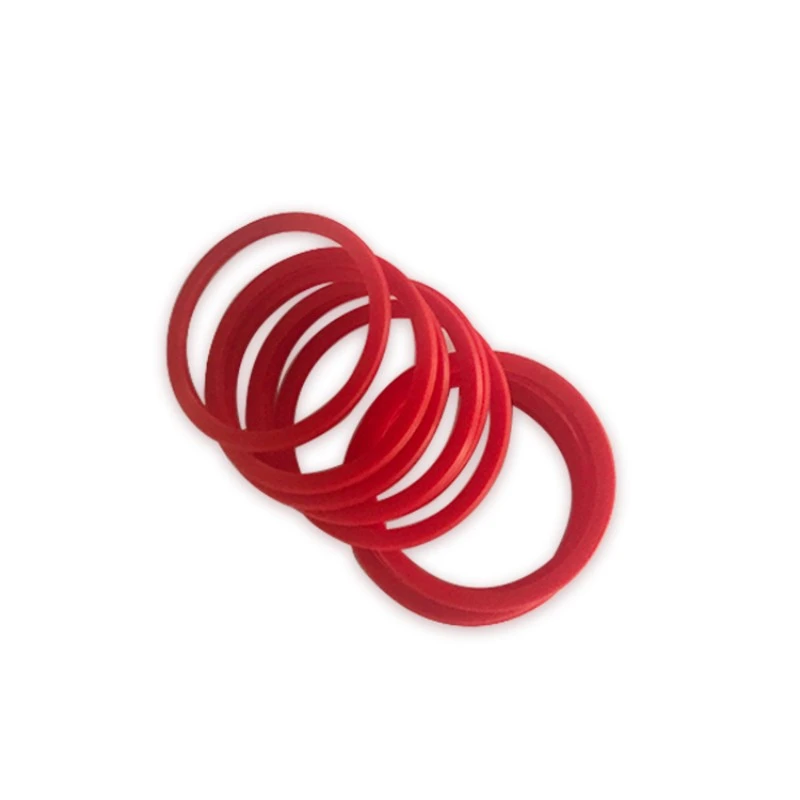

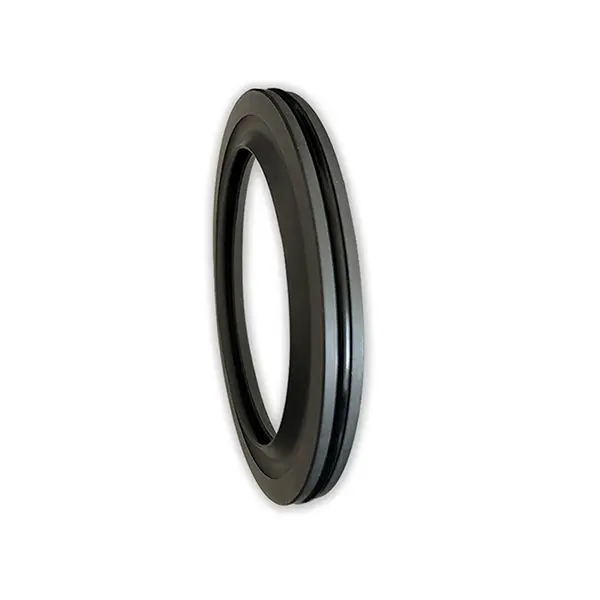

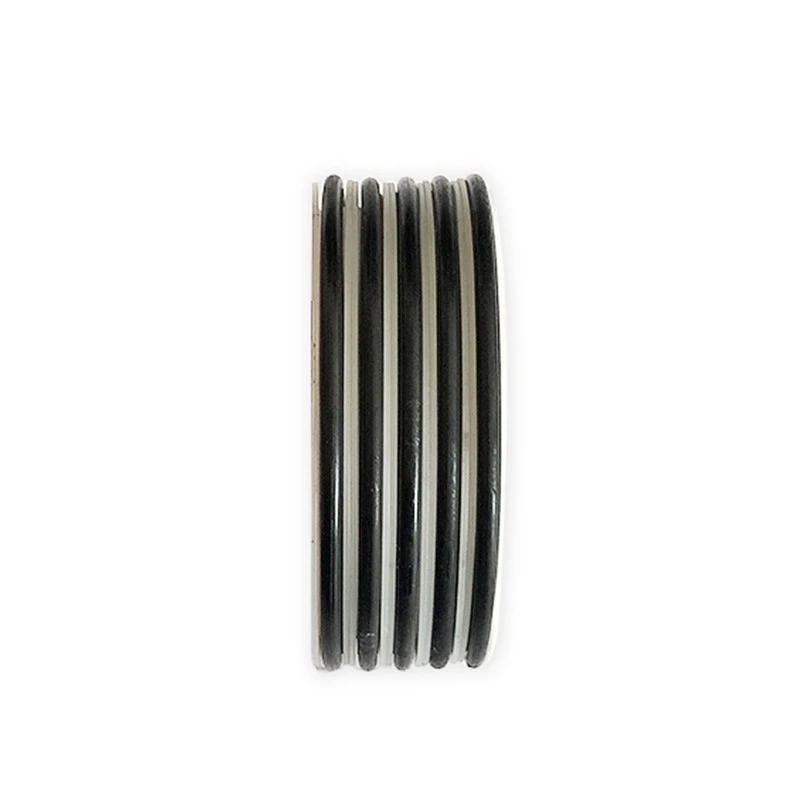

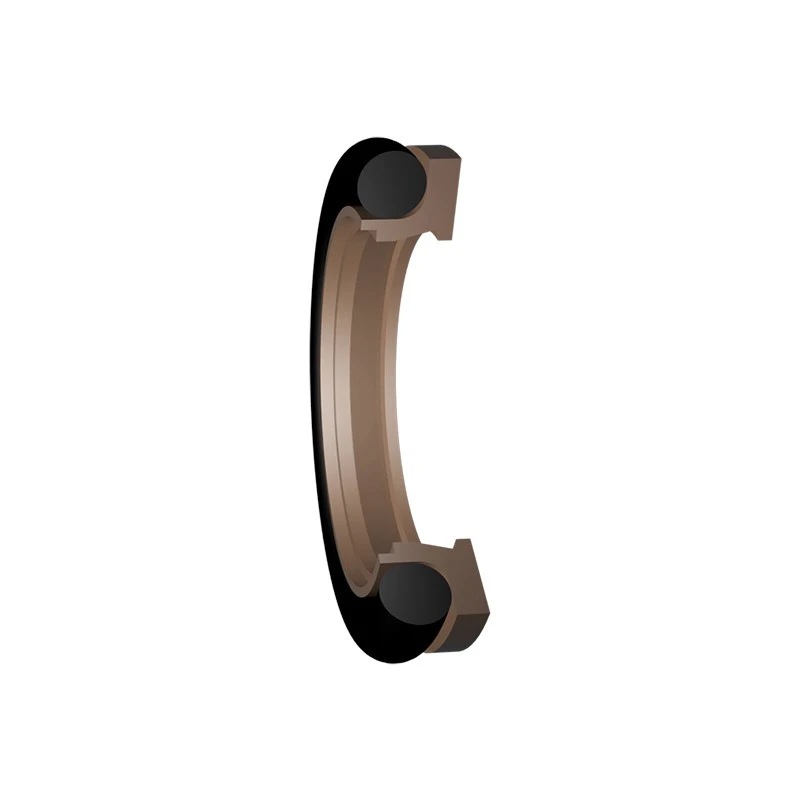

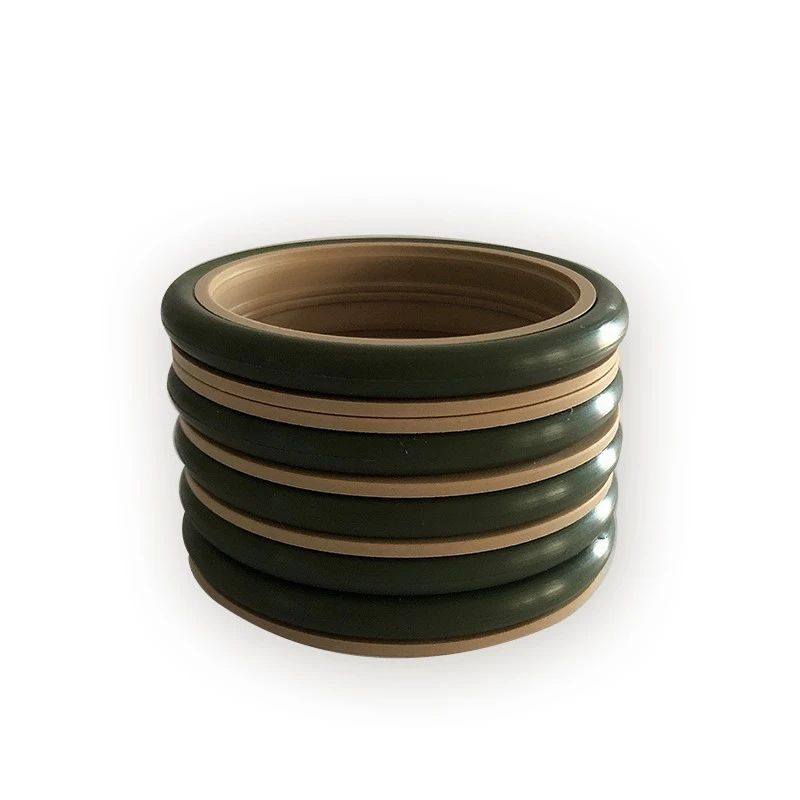

RC2051-sarjassa käytetään yhdistelmää täytettyjä PTFE-hammastettuja tiivistirenkaita ja O-renkaita yksisuuntaiseen tiivistykseen. Sillä on alhainen kitka ja korkeat tiivistysominaisuudet ja se on jaettu vakiotyyppiin (RC2051-B) ja nopeaan tyyppiin (RC2051-G).

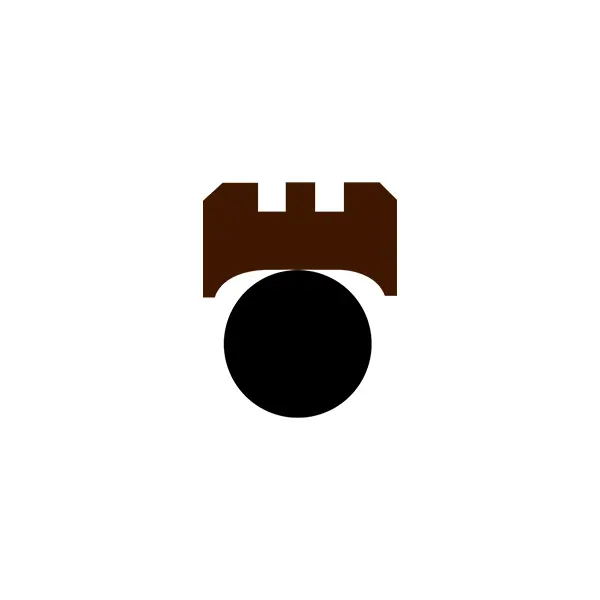

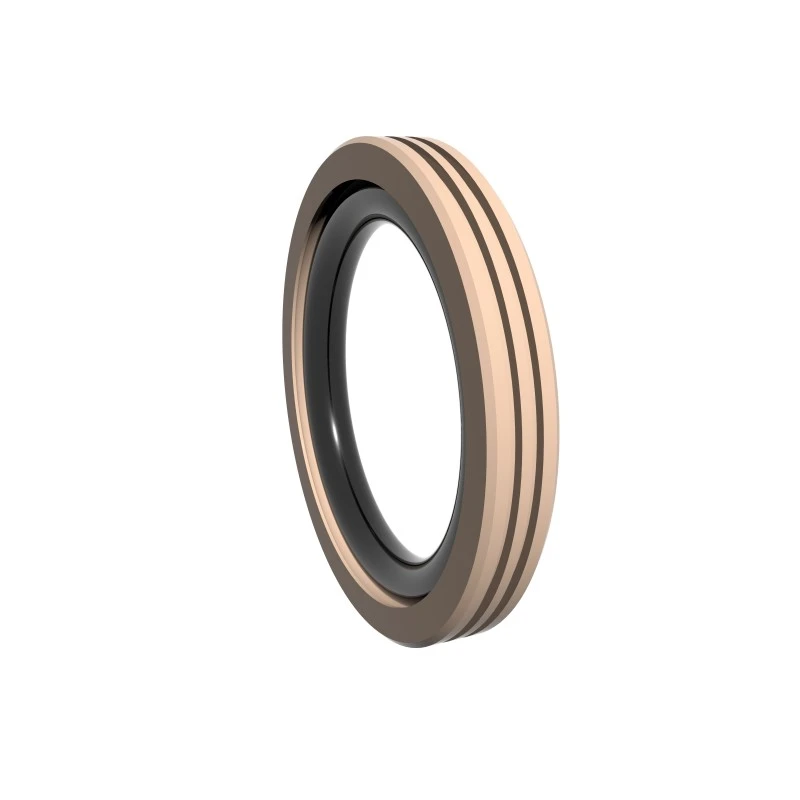

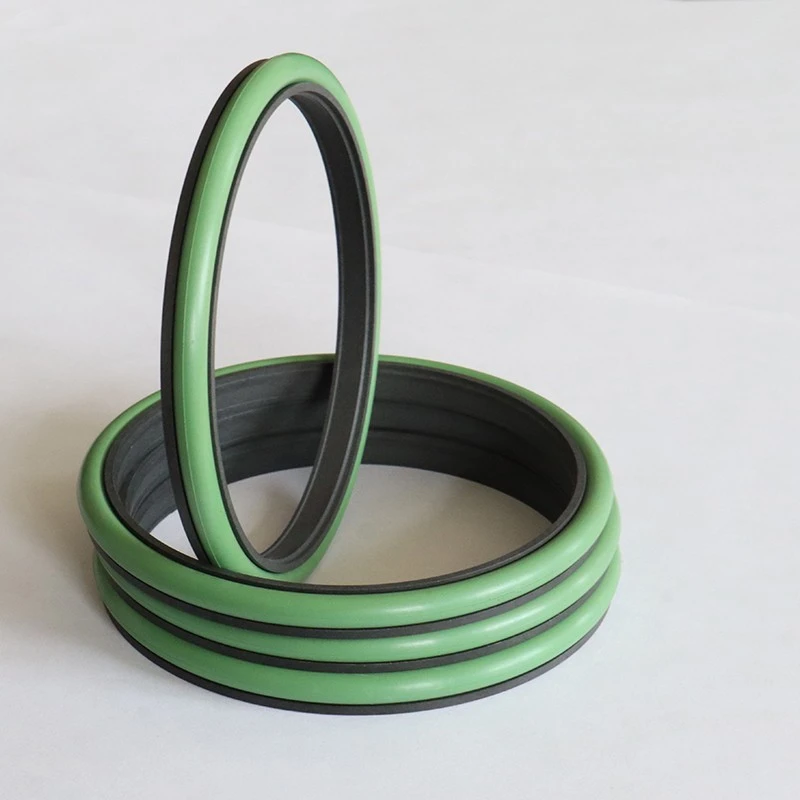

RC2052- ja RC2054 -sarja on varustettu neliömäisillä tiivistirenkaisilla, joissa on öljyvarastourat, jotka soveltuvat hydrauliseen kiertävään kaksisuuntaiseen tiivistykseen. Rakenne on kompakti ja tukee vedenpaineympäristöä.

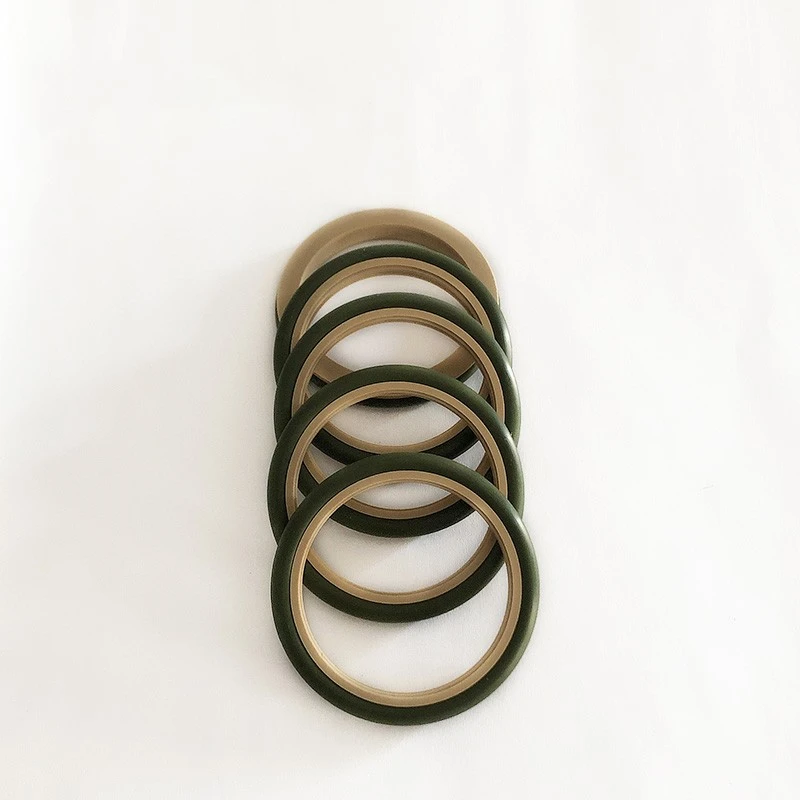

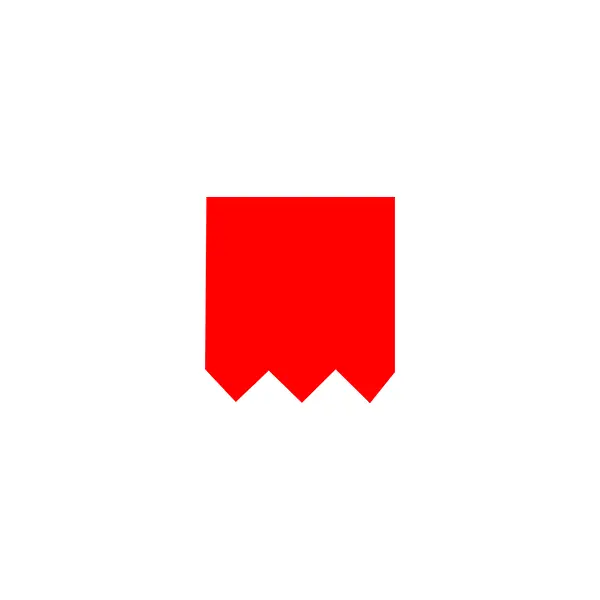

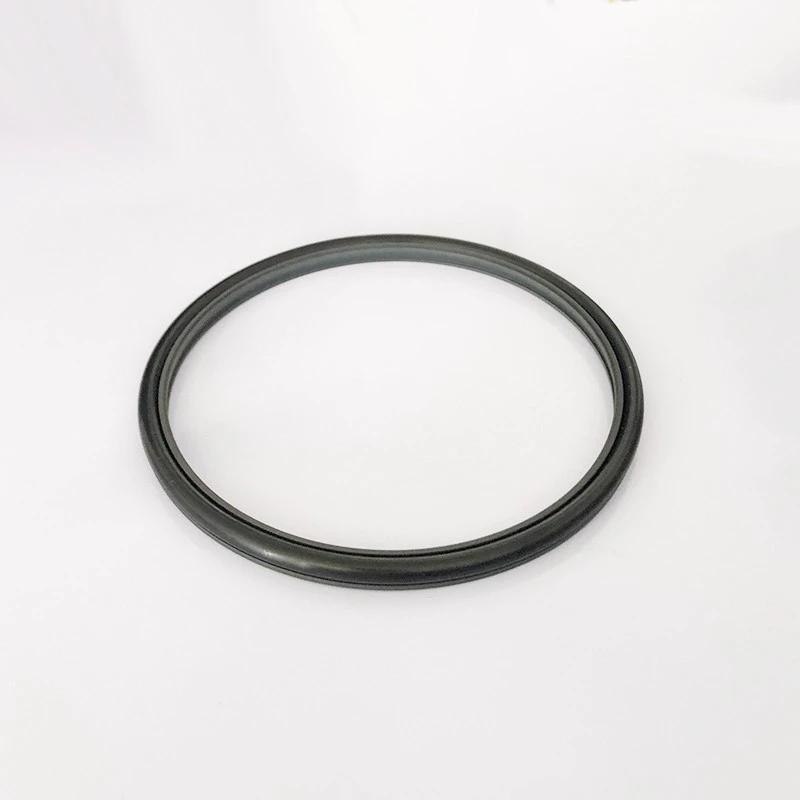

RCX17- ja RCX18-sarja on valmistettu korkean suorituskyvyn PU-materiaaleista, ja hammastetut poikkileikkausmallit ovat helpon asennuksen. Ne soveltuvat pyörivään akseliin ja pyörivään reiän tiivistymiseen, ja uran suunnittelu on vaihdettavissa.

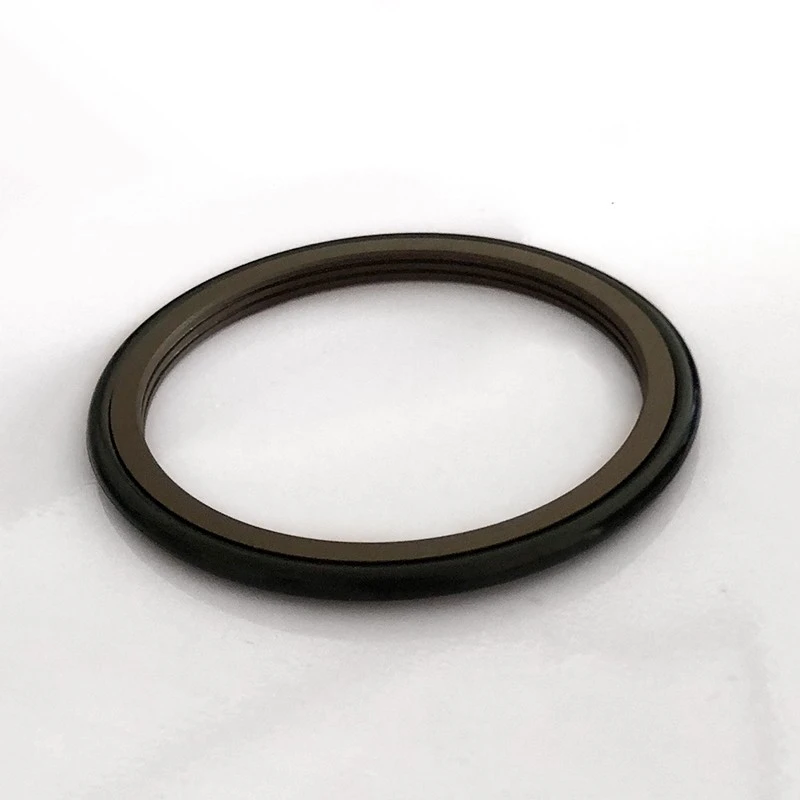

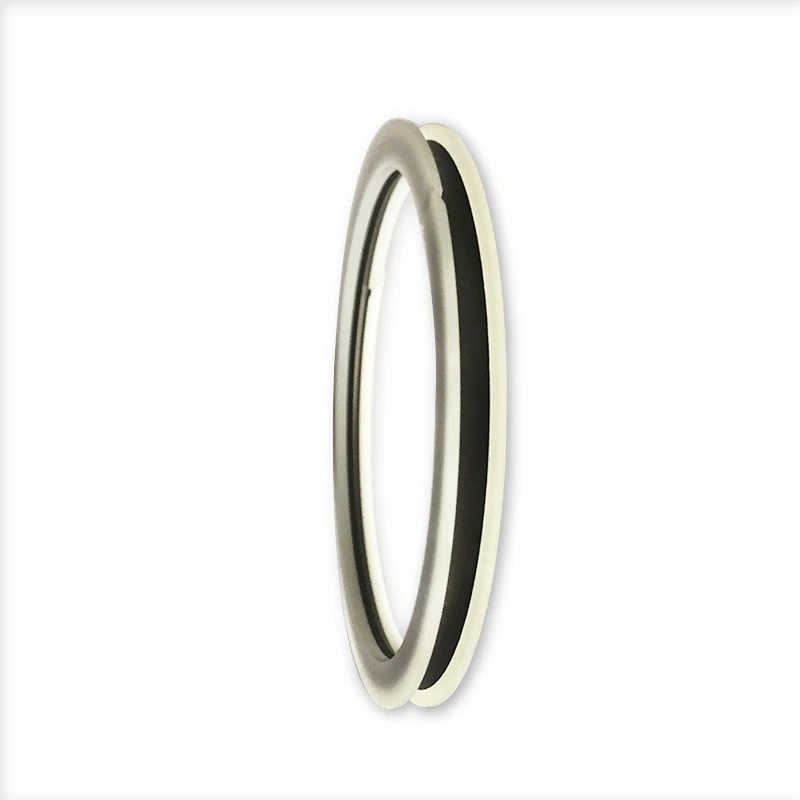

RDI- ja RDA-sarjat koostuvat PTFE-tiivistysrenkaista, L-muotoisista muovirenkaista ja O-renkaista, jotka sopivat korkeapaineiseen, hitaasti, pyörivään kaksisuuntaiseen tiivistymiseen, korkeapaineiseen vastus-, alhaiseen kitka- ja pitkään.

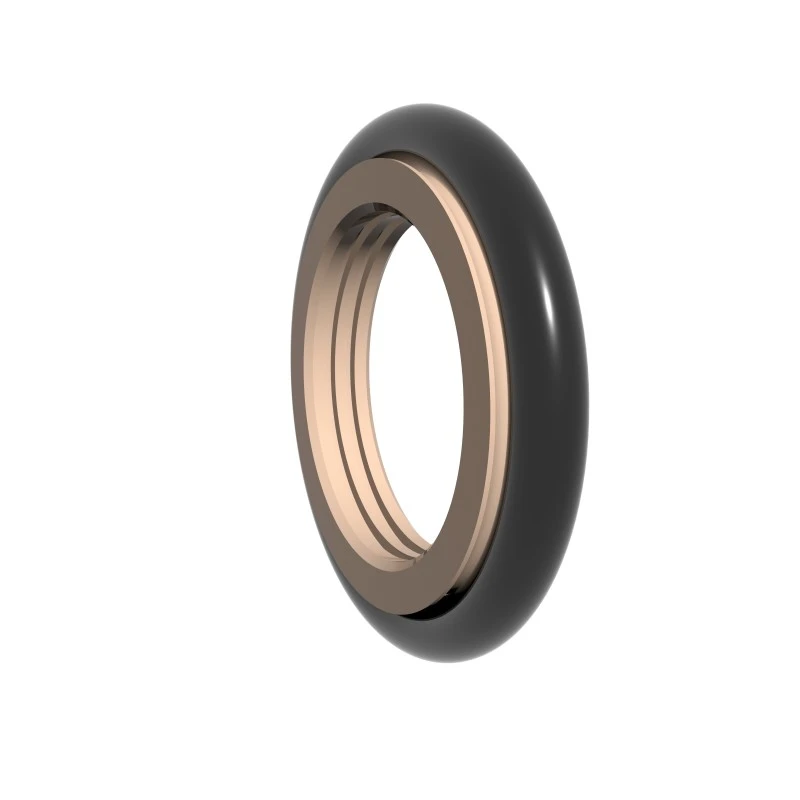

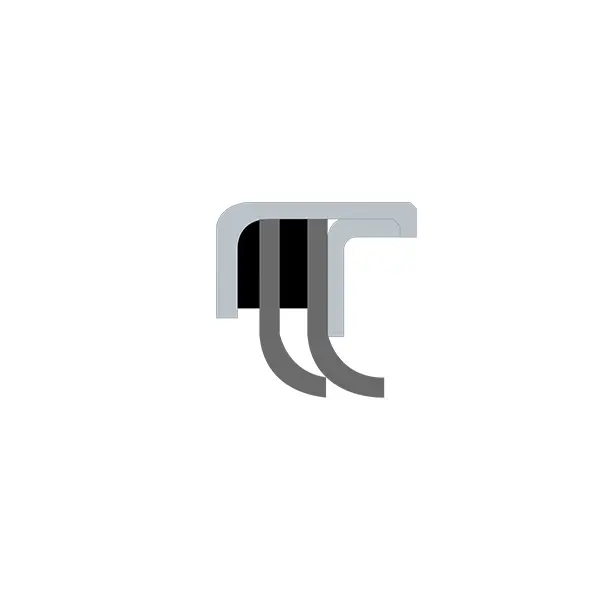

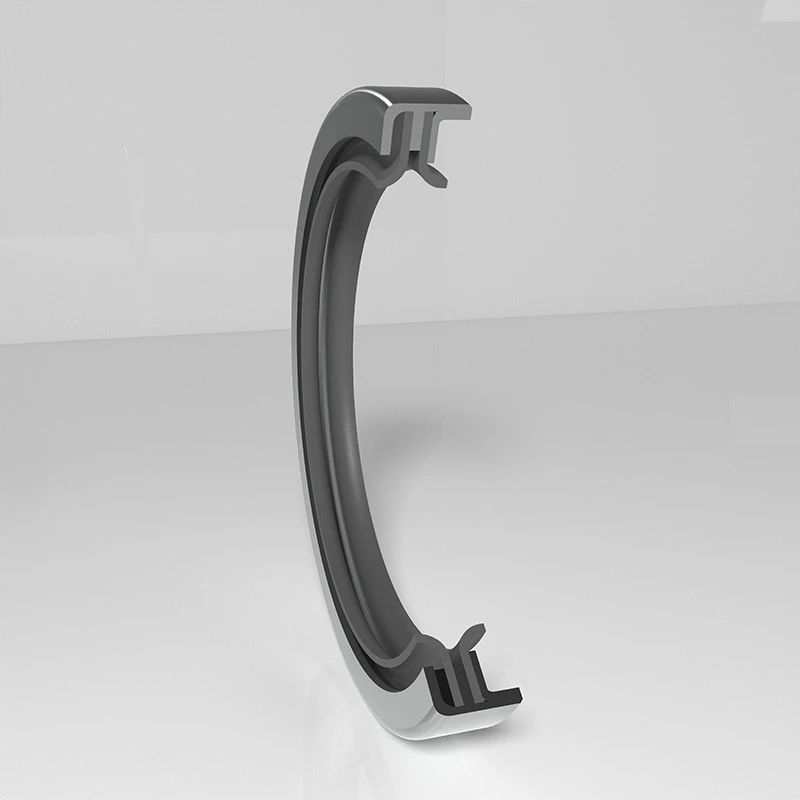

RCS -sarjan PTFE -tehoöljytiiviste sisältää metallirunko ja PTFE -tiivistyshuuli, joka soveltuu monimutkaisiin työoloihin.

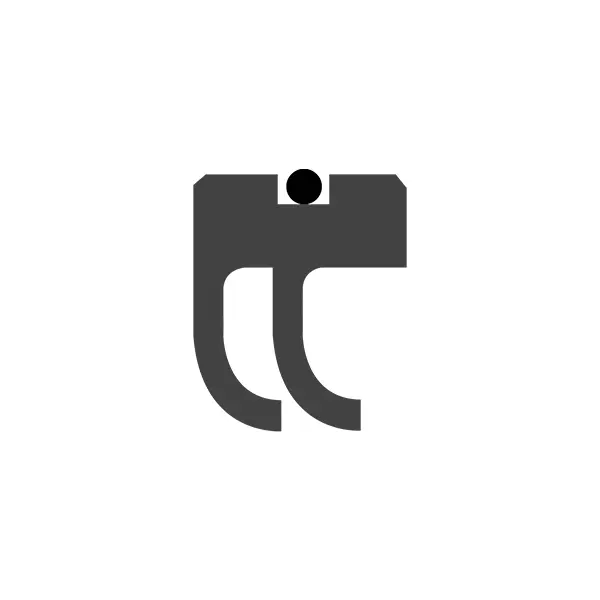

RC2057 -sarjan täysi PTFE -öljytiiviste on suunniteltu erityisiin tilaisuuksiin, joita perinteiset öljytiivisteet eivät voi tavata.

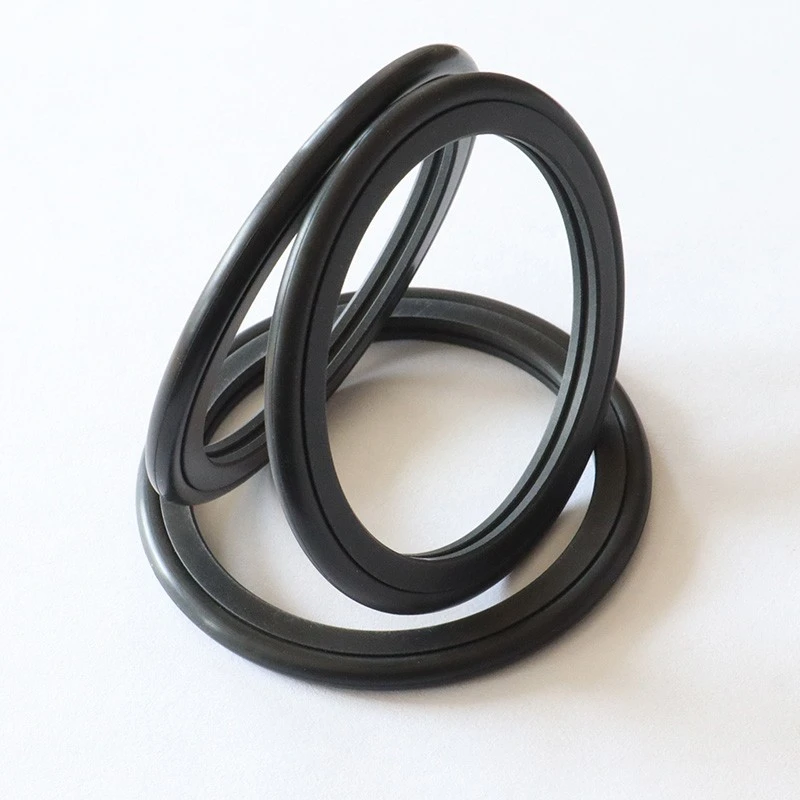

RC2065-sarja tarjoaa yksisuuntaisen painetiivisteen pyöriville akseleille, yksinkertaisella rakenteella ja helppo asennus. Materiaalit voivat olla nitriilikumia (NBR) tai Fluororubber (FKM).
Ruichen Sealin eri tiivisteillä on korkea elämä, matala kitka, erinomainen tiivistys ja kompakti rakenne. Niitä käytetään laajasti hydraulijärjestelmissä, pneumaattisissa laitteissa, vedenpainelaitteissa, korkeapaineisissa pyörivissä koneissa ja teollisuuslaitteissa jne., Jotka tarjoavat luotettavia korkean suorituskyvyn tiivistysliuoksia.
Tuoteominaisuudet ja sovellukset:
Tuoteominaisuudet:
Pitkä käyttöikä: korkealaatuiset materiaalit ja rakennesuunnittelu pidentävät käyttöiän käyttöikää.
Matala kitka: PTFE- ja PU -materiaalit vähentävät juoksevasta vastustuskestävyydestä ja parantavat tehokkuutta.
Hyvä tiivistys: Erityinen huuli- ja öljysäiliöiden suunnittelu Varmista erinomainen tiivistymisteho.
Kompakti rakenne: Pieni avaruussuunnittelu, sopiva moniin asennusympäristöihin.
Laajasti sovellettavissa: Soveltuu hydrauliseen, pneumaattiseen, vedenpaineeseen ja korkeaan paineeseen, suureen nopeuteen, alhaiseen nopeuteen ja muihin työoloihin.
Sovellusalueet:
Hydraulinen järjestelmä, pneumaattiset laitteet, vedenpainelaitteet.
Korkeapaineen pyörivät koneet, hitaasti raskaskuormituslaitteet.
Teollisuuslaitteet, tekniikan koneet, auto- ja ilmailu- ja muut kentät.
Materiaalivalinta:
1. Vastaava O-rengasmateriaali voidaan valita: R01-nitriilikumit (NBR), R02 Fluororubber (FKM) jne.
14. Tiivistysrengasmateriaali: Tavallinen materiaali PTFE4, muut valinnaiset materiaalit PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 -materiaali: HPU.

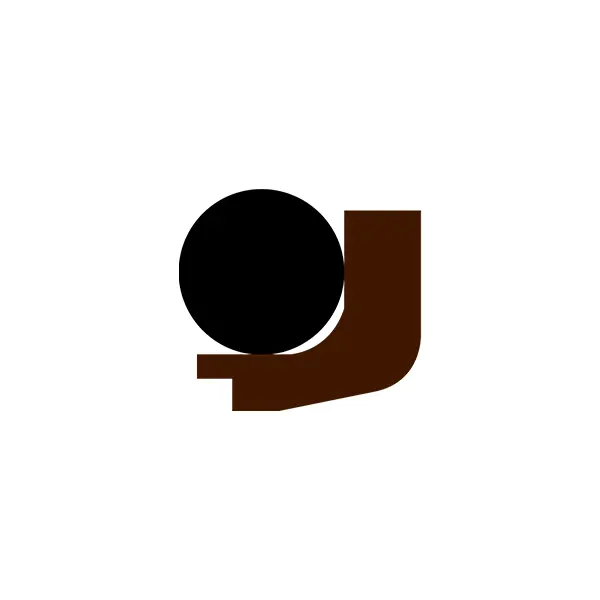

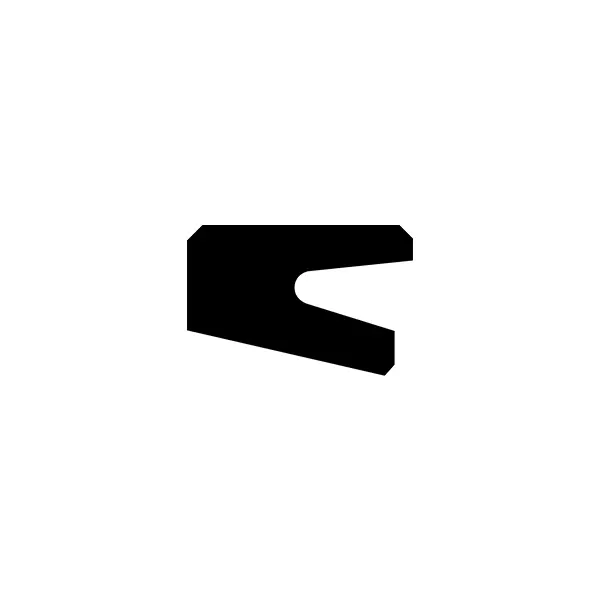

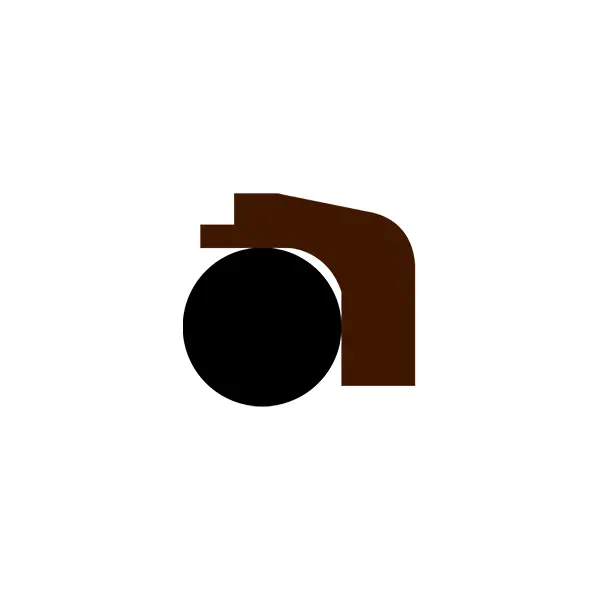

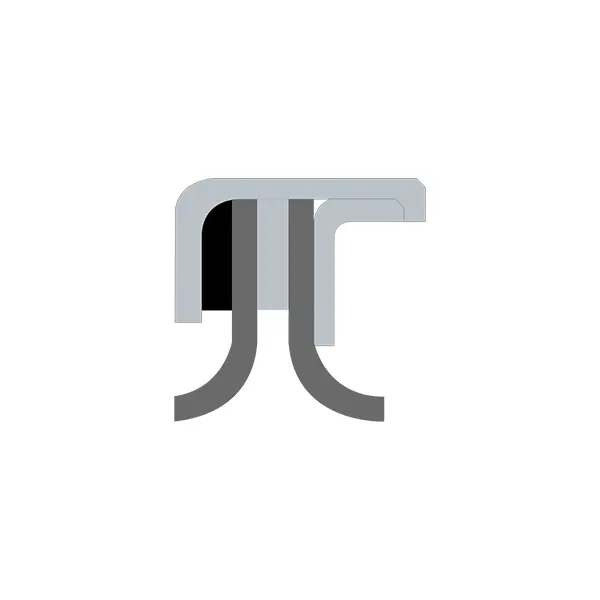

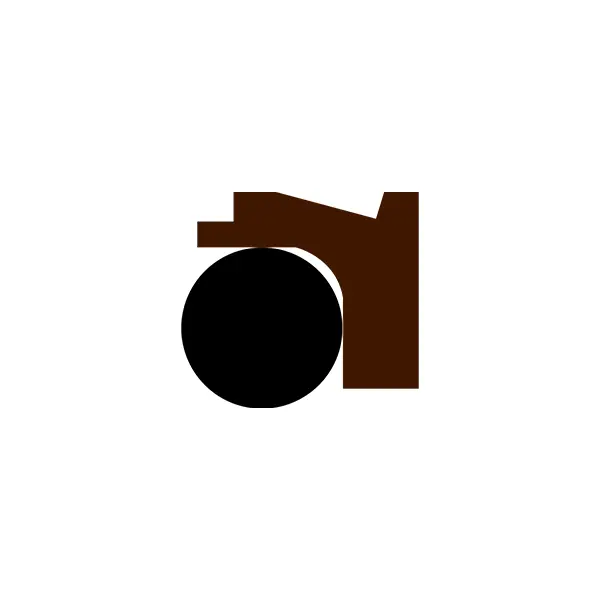

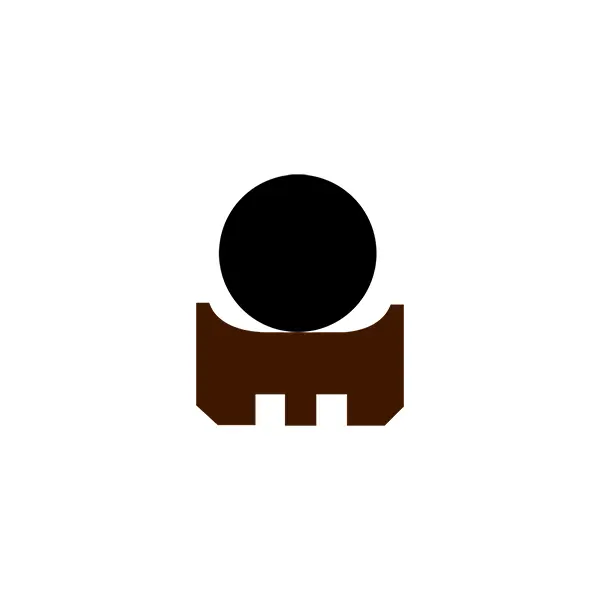

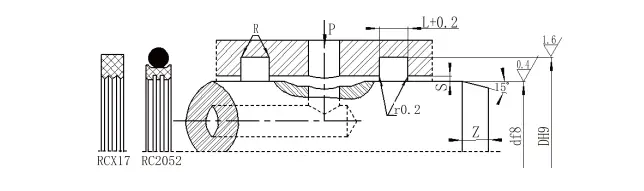

Rakennekaavio
Tilausmalli RC2052-80X91X4.2-PTFE3-RO1 -malli-DXDXL-Material Code Tilausmalli RCX17-80X91X4.2-HPU-malli-DXDXL-materiaali koodi

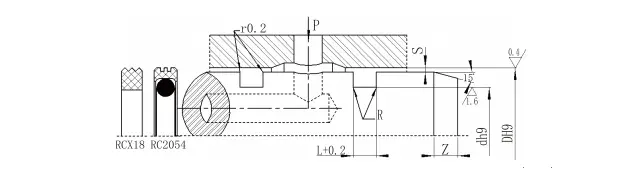

Tilausmalli RC2054-80X69X4.2-PTFE3-RO1-malli-D*D*L-materiaalikooditilausmalli RCX18-80X69X4.2-HPU-malli-D*D*L-ma-Material Code

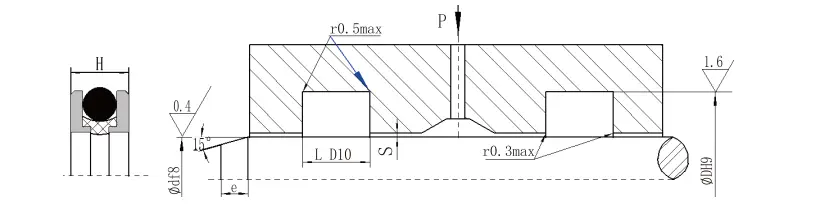

RDI -asennusmitat
| DF8 | DH9 | L D10 | H | Aukko | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0,4-0,3 | 0,3-0,25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0,45-0,35 | 0,35-0,3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Ole hyvä ja ota yhteyttä yritykseen | ||||
Viisun pituus
| Sauvan halkaisija -alue | Chamfer -pituus e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Asennusmitat
| DH8 | DH9 | L D10 | H | Aukko | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0,3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Viisun pituus
| Sauvan halkaisija -alue | Chamfer -pituus e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

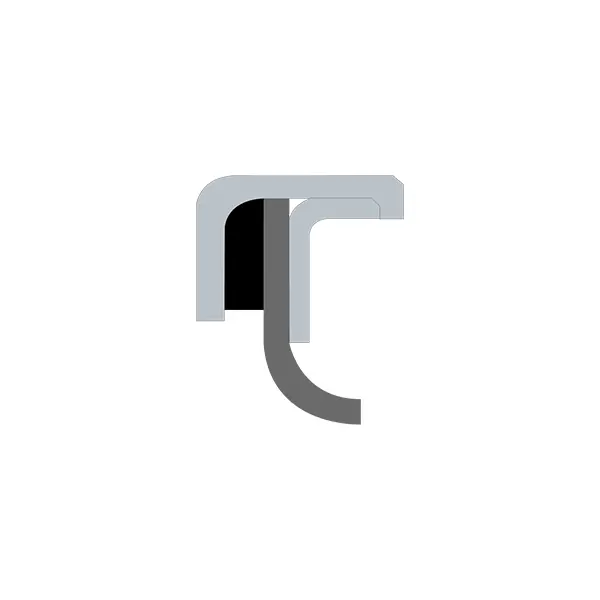

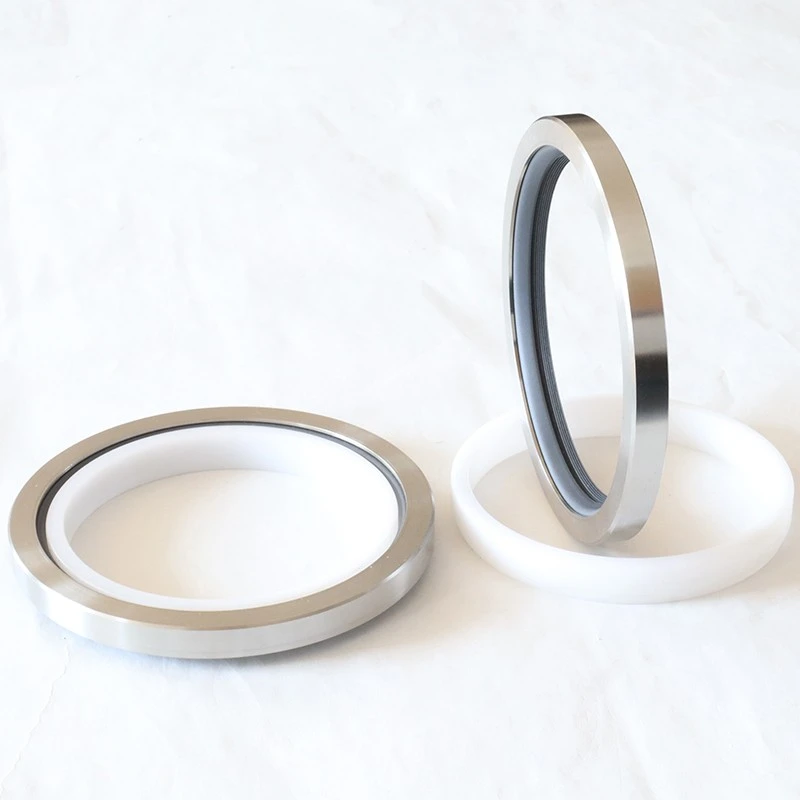

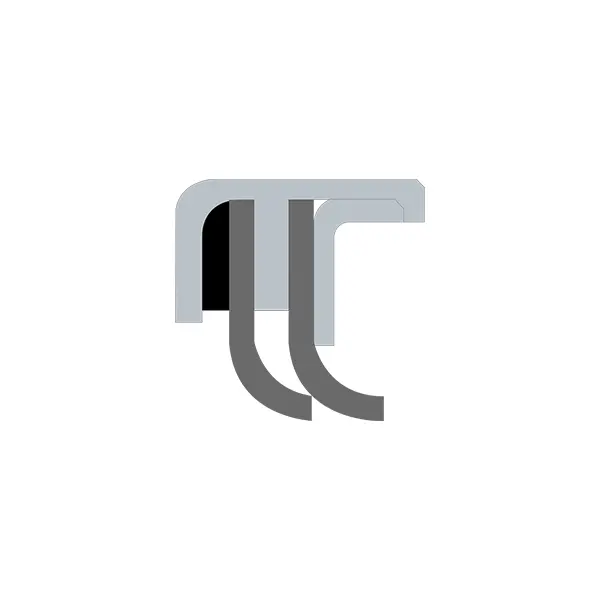

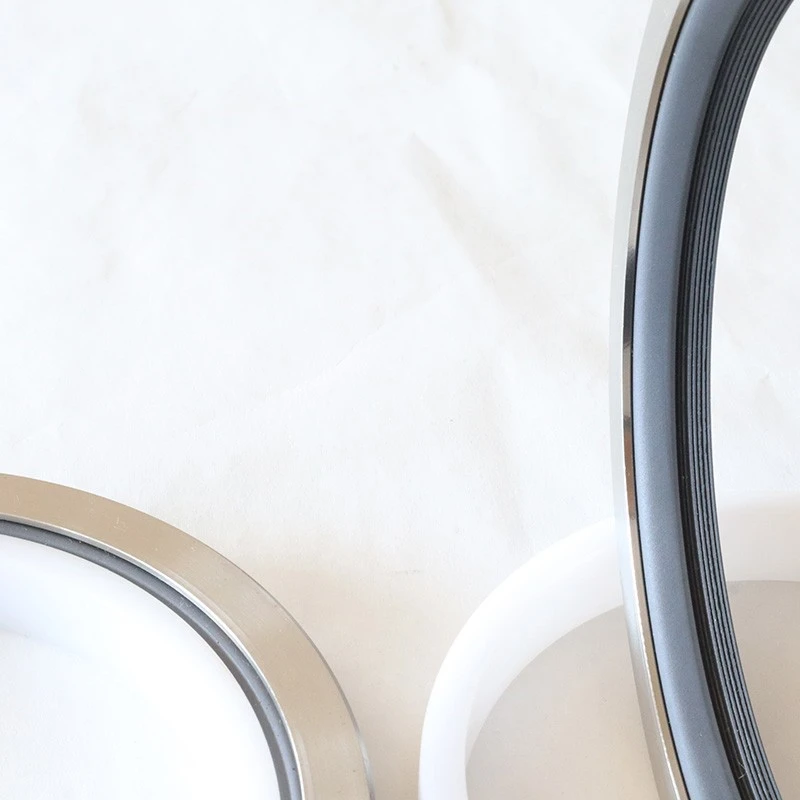

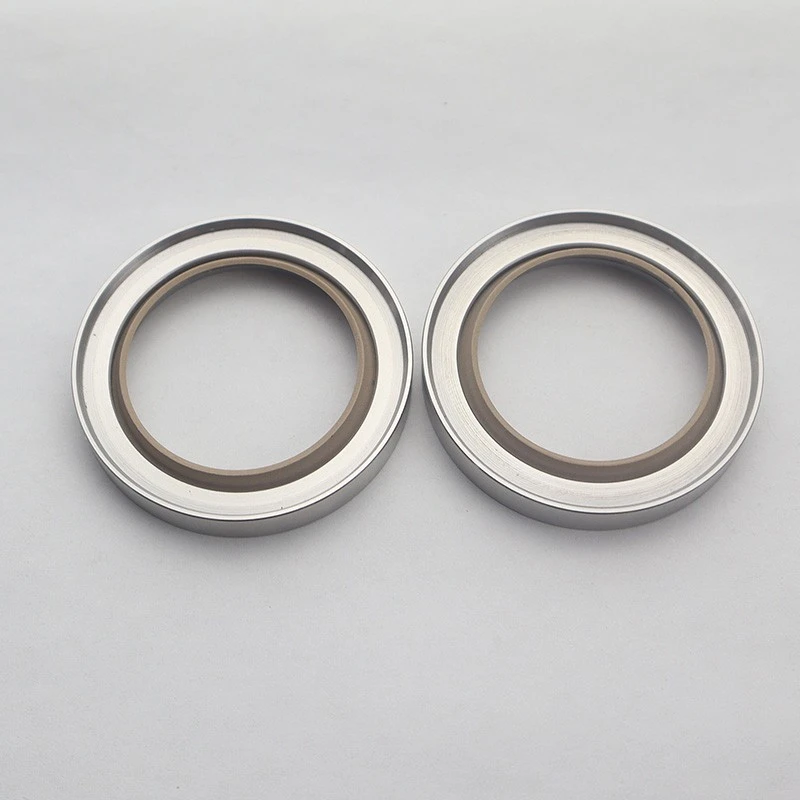

RCS -tyyppinen PT Fe -voimaöljytiiviste (PTFE Oil Seal)
RC2057 Tyyppi Full Pt Fe -öljytiiviste
RCS -tyyppi PTFE -tehoöljytiiviste koostuu metallikehyksestä, PTFE -tiivistyksestä ja sisäisestä staattisesta tiivistyksestä. Se on jaettu Tyyppiin, B -tyyppiin, C -tyyppiin, D -tyyppiin jne. RC2057 -tyyppinen PTFE -öljytiiviste on jaettu tyyppiin ja B -tyyppiin, erityisesti tilanteisiin, joissa perinteiset öljytiivisteet eivät pysty täyttämään vaatimuksia. Ominaisuudet:
1. Kemiallinen korroosionkestävyys
2. leveä lämpötila -alue
3. Sopii alhaiseen voiteluun ja öljytöntä voitelua varten
4. Matala kitka vähimmäiskäytön saavuttamiseksi
5. sopii korkean linjan nopeuteen
6. Ei kiinni, alhainen vastus käynnistykseen pitkäaikaisen sammutuksen jälkeen
7. sopii pyöriville akseleille, joita ei ole kovettu (kohtuullinen valinta PTFE -huulista)
8. Sopii tilanteisiin, joissa paine on korkeampi
Ⅰ. Tyypilliset sovellukset:
Kiertokompressorit, ruuvikompressorit, voimansiirto/vaihdelaatjat, puhaltimet, moottorit, työstötyökalupumput, hydrauliset moottorit, sentrifugit jne.
Ⅱ. Kovuusvaatimukset pariutumispinnoille
Suositeltu kovuus: HRC ≥ 58. Vaadittava kovuus liittyy moniin tekijöihin. Pehmeät pyörivät akselit ovat myös sovellettavissa matalapaineisiin ja matalalla nopeudella. PTFE6 -huulilevyjä suositellaan pehmeille metalleille.
Ⅲ. Parittelupintojen laatuvaatimukset
RA = 0,2-0,63 A RZ = 1-3um rmax = 1-4um
| Poikkileikkausmuoto | Malli | Paine (MPA) | Lämpötila (℃) | Nopeus (M/s) | Keskipitkä |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Öljy, kaasu, vesi jne. |
|
RCS-B | 2 | -35 ~+200 | 20 | Öljy, kaasu, vesi jne. |
|
RCS-C | 1 | -35 ~+200 | 20 | Öljy, kaasu, vesi jne. |
|
RCS-D | 2 | -35 ~+200 | 20 | Öljy, kaasu, vesi jne. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Lähes kaikki tiedotusvälineet |
|
RC2057-B | 2 | -35 ~+200 | 20 | Lähes kaikki tiedotusvälineet |
Ⅳ. Nesteen voimakierron virtauskuvio:
RCS-D-tyyppi käyttää huulilevyn, jolla on spiraalivirtauskuvion rakenne tiivistyskyvyn parantamiseksi. Pyörivän akselin sallitaan pyöriä vain yhteen suuntaan.
RC20658 Asennusmitat
| Malli | DF8 | DH9 | L D10 | Smax |
| RC2065a | 400-3000 | D+16,8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17,5 | ||
| > 3000 | Ole hyvä ja ota yhteyttä yritykseen | |||
Viisun pituus
| Sauvan halkaisija -alue | Chamfer -pituus e≥ |
| 400-1000 | 15 |
| 1001–2000 | 20 |
| 2001-3000 | 25 |
Tekniset tiedot ja mitat:
| D F8 Standardi RC2051 | D F8 Valokuormitus RC2051-Q | D F8 Raskas kuorma RC2051-Z | D H9 | L+0,2 | L1 | Rmax | Smax | Zminiii | d0 | ||
| <10mPa | <20mPa | <40mPa | |||||||||
| - | 5 ~ 15,9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38,9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 108 ~ 670.9 | 16 ~ 38,9 | D+11,7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19,4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | d +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Huomaa: 1. akselin halkaisijalle ≤30 mm on suositeltavaa käyttää avointa uraa. Valokuormitustyyppi on helpompi asentaa suljetussa urassa.
2. On suositeltavaa, että pyörivän akselin pintakovuus on HRC> 58.
RC2053
| Aukko D H9 | Uran halkaisija D H9 | Uran leveys L+0,2 | Tiivisteen korkeus L1 | Pyöristetyt kulmat Rmax | Säteittäinen välys S | Pamppu Zmini | O-rengaslangan halkaisija D0 | ||
| <10mPa | <20mPa | <40mPa | |||||||
| 8 ~ 12 | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-55.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-29.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Huomaa: 1. Akselin halkaisijalle ≤ 30 mm suositellaan avointa ura.
RC2052
| Akselin halkaisija -alue D F8 | Uran halkaisija D H9 | Uran leveys Lens+0,2 | Säteittäinen välys Smax | Pyöristetyt kulmat R -max | Pamppu Z -zminiii | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | D+4,9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11,0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28,0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Huomaa: 1. Akselin halkaisijalle ≤ 30 mm suositellaan avointa ura.
2. Paineissa> 30 MPa tiivisteen juurialue käyttää H8/F8 -toleranssia.
RC2054| Aukko D H9 | Uran halkaisija D H9 | Uran leveys Lens+0,2 | Säteittäinen välys Smax | Pyöristetyt kulmat R -max | Pamppu Z -zminiii | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4,9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-55.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profiili | Malli | Paine (MPA) | Lämpötila (℃) | Referenssi (M/s) |
Viite PV -arvo MPA.M/S | Media |
|
RC2051-B | ≤70 (vakio) | -35 ~+100 (vastaava O-rengas NBR) | <2 | ≤5 | Hydrauliöljy, emulsio, vesi, kaasu jne. Hydrauliöljy, emulsio, vesi, kaasu jne. |
| ≤30 (nopea) | -20 ~+200 (vastaava O-rengas FKM) | <6 | ||||
|
RC051-G | ≤70 (vakio) | -35 ~+100 (vastaava O-rengas NBR) | <2 | ≤5 | Hydrauliöljy, emulsio, vesi, kaasu jne. Hydrauliöljy, emulsio, vesi, kaasu jne. |
| ≤30 (nopea) | -20 ~+200 (vastaava O-rengas FKM) | <6 | ||||
|
RC2053-B | ≤70 (vakio) | -35 ~+100 (vastaava O-rengas NBR) | <2 | ≤5 | Hydrauliöljy, emulsio, vesi, kaasu jne. Hydrauliöljy, emulsio, vesi, kaasu jne. |
| ≤30 (nopea) | -20 ~+200 (vastaava O-rengas FKM) | <6 | ||||
|
RC2053-G | ≤70 (vakio) | -35 ~+100 (vastaava O-rengas NBR) | <2 | ≤5 | Hydrauliöljy, emulsio, vesi, kaasu jne. Hydrauliöljy, emulsio, vesi, kaasu jne. |
| ≤30 (nopea) | -20 ~+200 (vastaava O-rengas FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (vastaava O-rengas NBR) | ≤2 | ≤2,5 | Hydrauliöljy, emulsio, vesi, kaasu jne. Hydrauliöljy, emulsio, vesi, kaasu jne. |
| -20 ~+200 (vastaava O-rengas FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0,5 | - | Hydrauliöljy, emulsio, vesi, kaasu jne. |
|
RC2054 | ≤40 | -35 ~+100 (vastaava O-rengas NBR) | ≤2 | - | Hydrauliöljy, emulsio, vesi, kaasu jne. Hydrauliöljy, emulsio, vesi, kaasu jne. |
| -20 ~+200 (vastaava O-rengas FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0,5 | - | Hydrauliöljy, emulsio, vesi, kaasu jne. |
|
RDI | <36 | -35 ~+100 | <0,5 | - | Hydrauliöljy, emulsio, vesi, kaasu jne. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Hydrauliöljy, emulsio, vesi, kaasu jne. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Öljy, vesi, kaasu jne. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Öljy, vesi, kaasu jne. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Öljy, vesi, kaasu jne. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Öljy, vesi, kaasu jne. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Lähes kaikki tiedotusvälineet |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Lähes kaikki tiedotusvälineet |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Hydrauliöljy, emulsio, vesi, rasva jne. |
