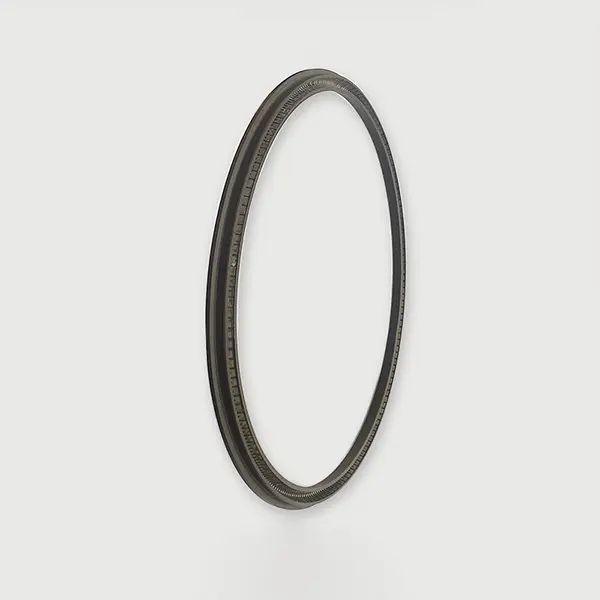

Kiertojousen energisoitujen tiivisteiden joukossa on pääasiassa kahta tyyppiä: RC2055 ja RC2056. Ruichen Seals on tutkinut sinettituotteiden kehittämistä ja valmistusta monien vuosien ajan. Eri tilanteiden ja erilaisten tarpeiden mukaan se on täydentänyt yksityiskohtaisempia malleja.
RC2055 on pyörivä pan-pistoketiiviste, RC2055-B on pyörivä hammastettu tiiviste ja RC2055-C on pyörivä Y-muotoinen yhdistelmätiiviste. Kolmen urat ovat vaihdettavissa. Ne ovat korkean toimivia tiivisteitä, joissa pyöriviin akseleihin kohdistetaan yksisuuntainen paine. Niiden joukossa RC2055 pyörivä pan-pistoke tiiviste koostuu ruostumattomasta teräksestä valmistetuista lähteistä ja korkean toimivista muoveista. Kun käytetään RC2055-B ja RC2055-C, on tarpeen valita kohtuudella vastaavat elastomeerimateriaalit.
RC2056 on pyörivä pan-pistoketiiviste, ja RC2056-B on pyörivä Y-muotoinen yhdistelmätiiviste. Urat voidaan myös vaihtaa. Se sopii myös käytettäväksi pyörivissä akseleissa. Niiden joukossa RC2056 pyörivä pan-pistoke tiiviste koostuu ruostumattomasta teräksestä valmistetuista lähteistä ja korkean toimivista muoveista. Kun käytät RC2056-B: tä ja on tarpeen valita kohtuudella vastaavat elastomeerimateriaalit.
Tuoteominaisuudet ja sovellukset:
Tuoteominaisuudet:
Korkea suorituskyky: Ruostumattomasta teräksestä valmistetut jouset ja korkean toiminnan muovit yhdistetään erinomaisen tiivistyksen suorituskyvyn ja kestävyyden varmistamiseksi.
Vaihdettavuus: Sarjan tuotteiden uran suunnittelu on sama, mikä mahdollistaa vaihdettavuuden ja joustavan sopeutumisen eri työolosuhteisiin.
Laajasti sovellettavissa: Soveltuu pyörivien akselien yksisuuntaiseen paineen tiivistämiseen monipuolisten teollisuustarpeiden tyydyttämiseksi.
Valinnaiset elastomeerit: RC2055-B, RC2055-C ja RC2056-B tukevat vastaavien elastomeerimateriaalien valintaa työolojen mukaisesti sopeutuvuuden parantamiseksi.
Sovellusskenaariot:
Pyörivien akseleiden yksisuuntainen paine tiivistyminen soveltuu teollisuuslaitteisiin, tekniikan koneisiin, hydraulisiin järjestelmiin jne.
Tilaisuudet, joissa vaaditaan korkean toiminnan tiivistymistä, kuten petrokemikaalit, energialaitteet, raskaat koneet jne.
Tekniset edut:
Ruostumattomasta teräksestä valmistetut jouset tarjoavat vakaan säteittäisen voiman pitkän aikavälin tiivistysvaikutuksen varmistamiseksi.
Korkean funktion muovien ja elastomeerimateriaalien yhdistelmä soveltuu korkean paineen ja nopeiden työolosuhteisiin.
Uran vaihdettava muotoilu yksinkertaistaa asennusta ja huoltoa ja vähentää käyttökustannuksia.
Käyttöehdotukset:
Valitse sopiva tiiviste- ja elastomeerimateriaali erityisten työolojen mukaisesti.
Varmista, että ura on puhdas asennuksen aikana tiivisteen vaurioitumisen välttämiseksi.
RC2055
Sovellettavat työolosuhteet (raja -arvot eivät saisi ilmestyä samanaikaisesti)
| Paine (MPA) | Lämpötila (℃) | Nopeus (M/s) | Keskipitkä | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Lähes kaikki nestemäiset ja kaasuväliaineet |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Materiaalivalinta
1. Vastaavat O-rengasmateriaalit voidaan valita: RO1-nitriilikumit (NBR), RO2 Fluororubber (FKM) jne.
14. Tiivistysrengasmateriaalit: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.
3. Ruostumattomasta teräksestä valmistettu jousi: V-muotoinen jousi.
Tilausesimerkki
RC2055- 40-PTFE4+V-akselin halkaisija 40, tiivistysrengasmateriaali on PTFE4, ruostumattomasta teräksestä valmistettu jousi on V-muotoinen jousi
RC2055-B-40-PTFE4+R02-akselin halkaisija on 40, tiivistysrengasmateriaali on PTFE4, vastaava O-rengas on Fluororubber
RC2055-C-40-PTFE4+R02-akselin halkaisija on 40, tiivistysrengasmateriaali on PTFE4, vastaava O-rengas on Fluororubber
EMITTIMINEN PARAMETRIA TAULUKKO (Kaikki parametri -alueen tekniset tiedot ovat saatavilla)
| Sauvan halkaisija -alue D F8 | Uran halkaisija DH9 | Uran halkaisija D1H10 | Reunasyvyys L1 | Uran leveys Lens | Tuo Chamfer k | Säteilyvälitys S max | Viisun pituus | r - max | |
| 10MPA | 20mPa | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10,5 | D+17,5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2,8 -0,2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Huomaa: On suositeltavaa, että pyörivän akselin pinnan kovuus tulisi olla HRC ≥ 58.
RC2056
Sovellettavat työolosuhteet (raja -arvot eivät saisi ilmestyä samanaikaisesti)
| Paine (MPA) | Lämpötila (℃) | Nopeus (M/s) | Keskipitkä | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Lähes kaikki nestemäiset ja kaasuväliaineet |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Materiaalivalinta
1. Vastaavat O-rengasmateriaalit voidaan valita: RO1-nitriilikumit (NBR), RO2 Fluororubber (FKM) jne.
14. Tiivistysrengasmateriaalit: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne. 3. Ruostumattomasta teräksestä valmistettu jousi: V-muotoinen jousi.
Tilausesimerkki
RC2056-40*62*8-ptfe4+v d*d*l, tiivisustusrengasmateriaali on PTFE4, ja ruostumattomasta teräksestä valmistettu jousi on V-muotoinen jousi RC2056-B-40*62*8-PTFE4+R02 D*D*L, tiivistysrengasmateriaali on PTFE4, ja vastaava O-rengas on fluororubber
