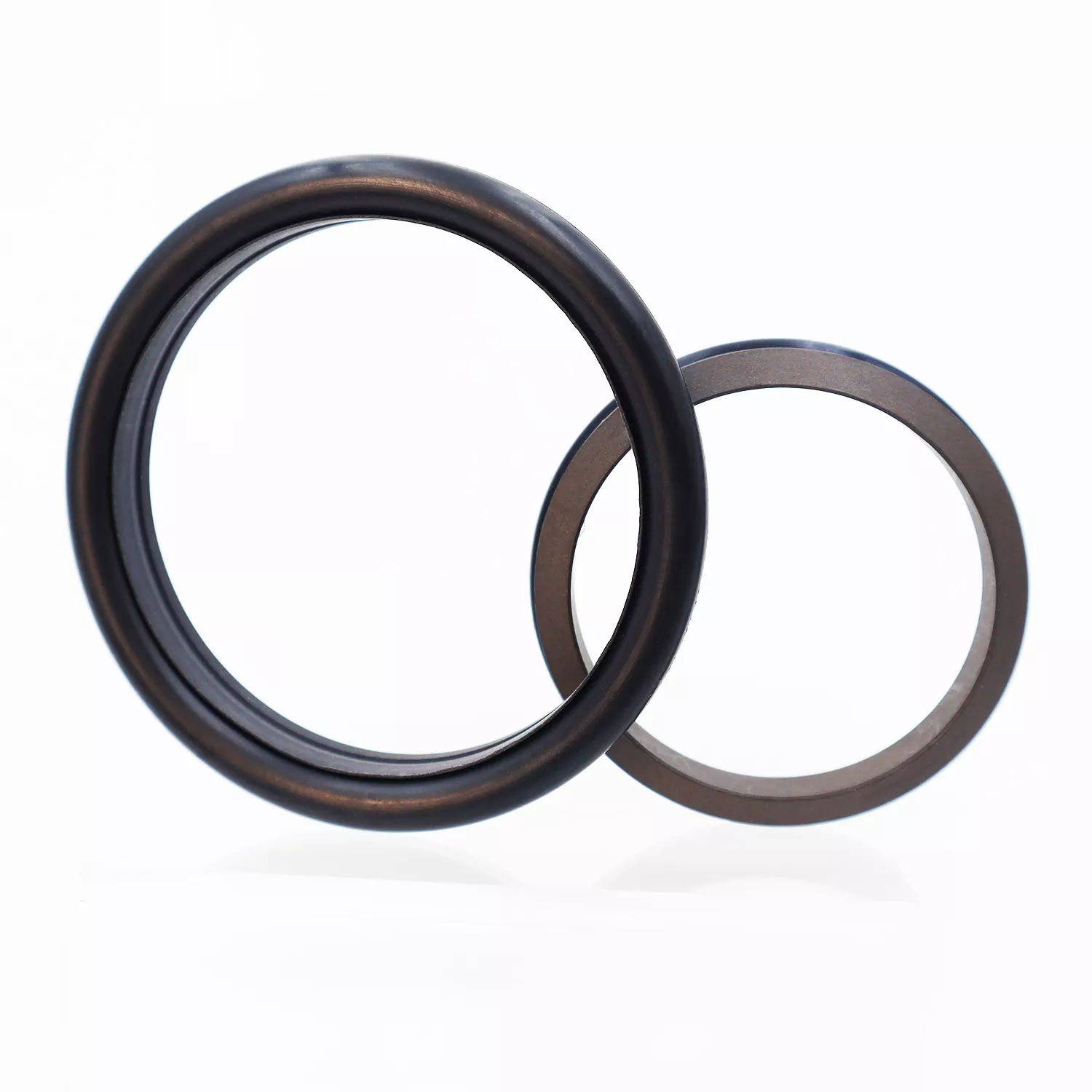

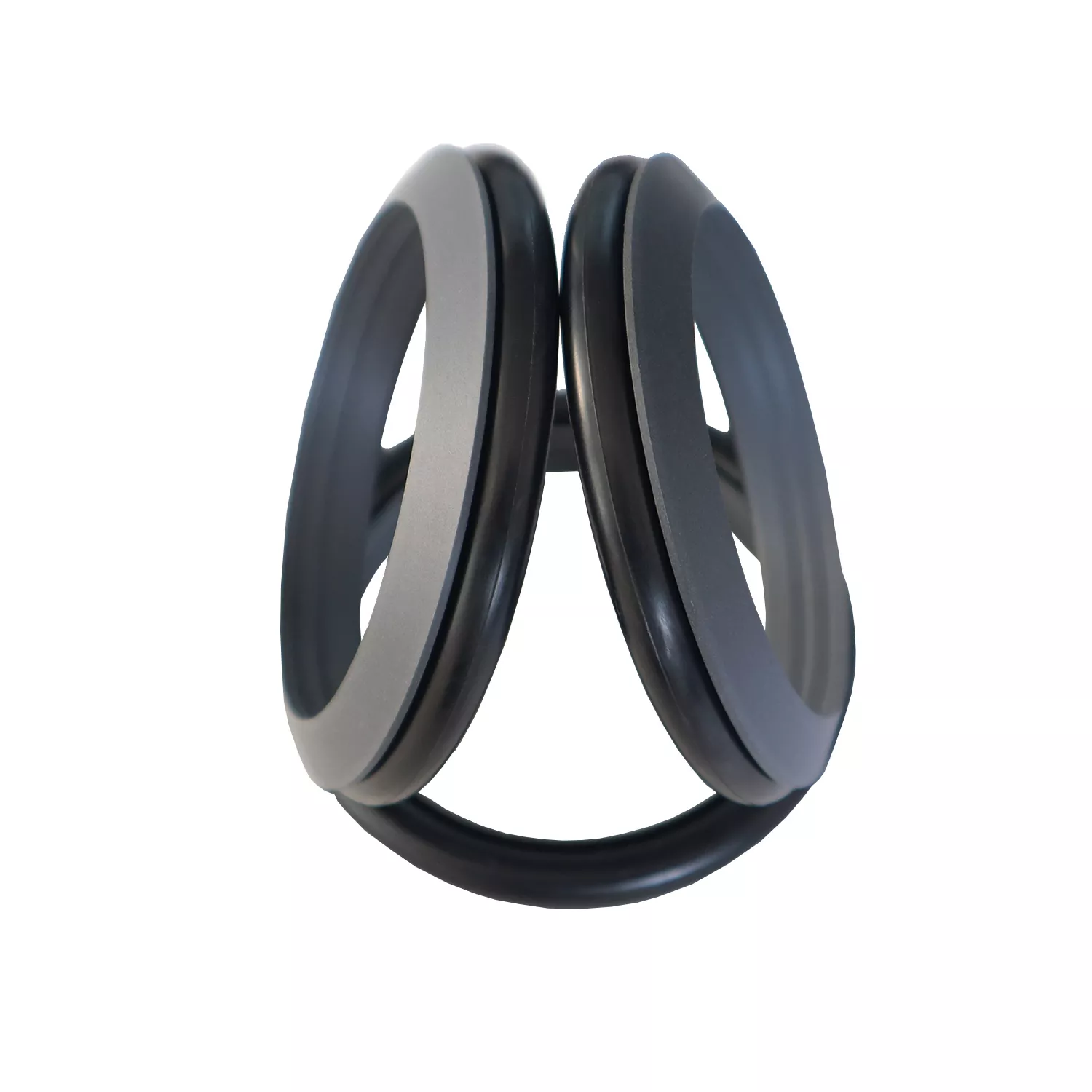

Korkeapainetiivisteisiin erikoistuneena valmistajana Ruichen Sealing tarjoaa "jalkatyyppisen yhdistetyn tiivisteen". Tiivisterenkaassa on ohut huulirakenne, joka tarjoaa erinomaiset dynaamiset kompensointiominaisuudet. Sen ainutlaatuinen jalan muotoinen tiivistepinta, joka sisältää kiilanmuotoisen uran, parantaa kontaminaatiokestävyyttä ja vähentää kitkaa; Tämä erikoistunut muotoilu parantaa merkittävästi paineenkestävyyttä, mikä tekee siitä sopivan korkeapaineisiin ja ultrakorkeapaineisiin sovelluksiin. Huomautus: Tämä tiiviste ei sovellu asennettavaksi suljettuihin uriin.
Otamme mielellämme vastaan valintoja ja joukkotilauksia koskevia tiedusteluja suunnittelulaitteiden ostajilta.

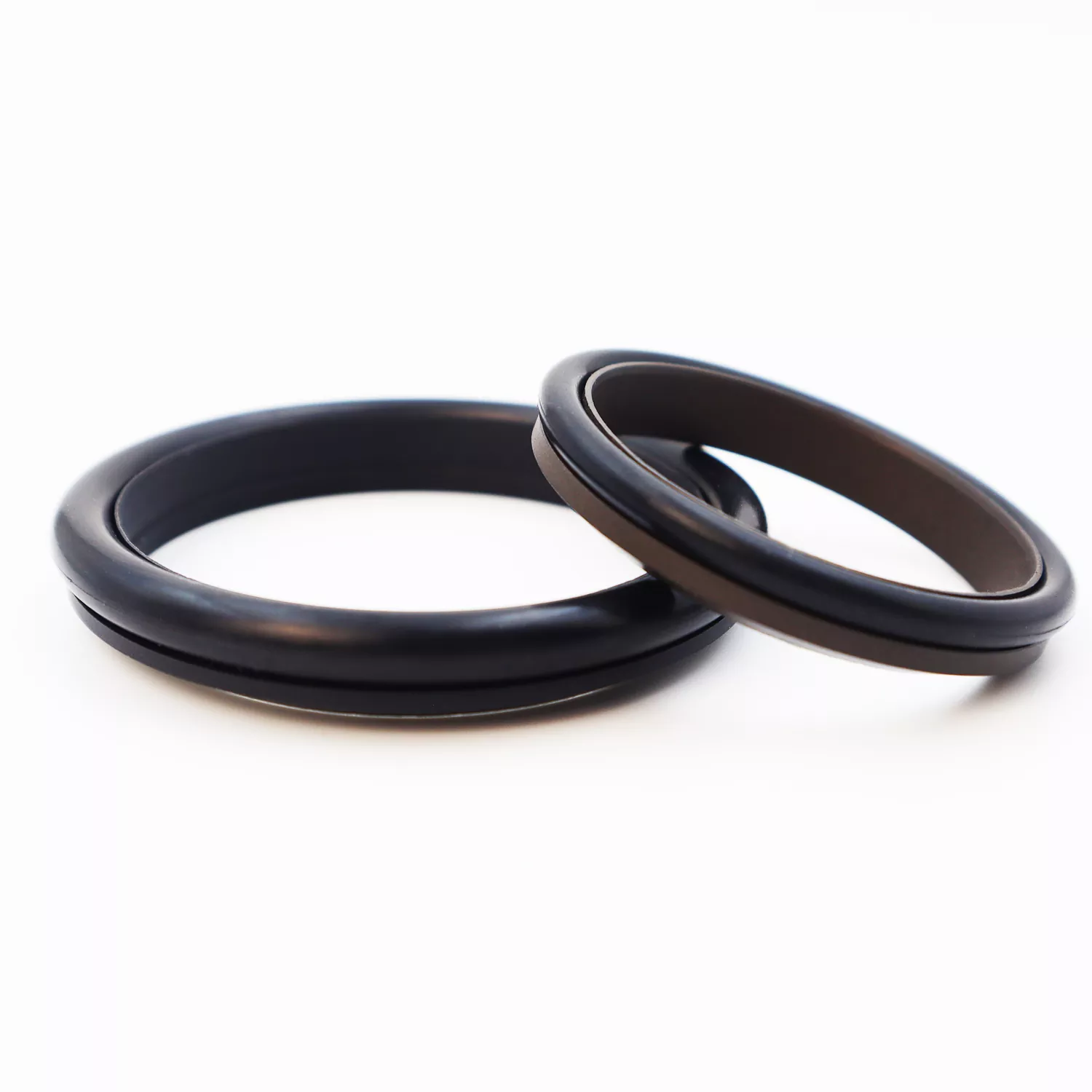

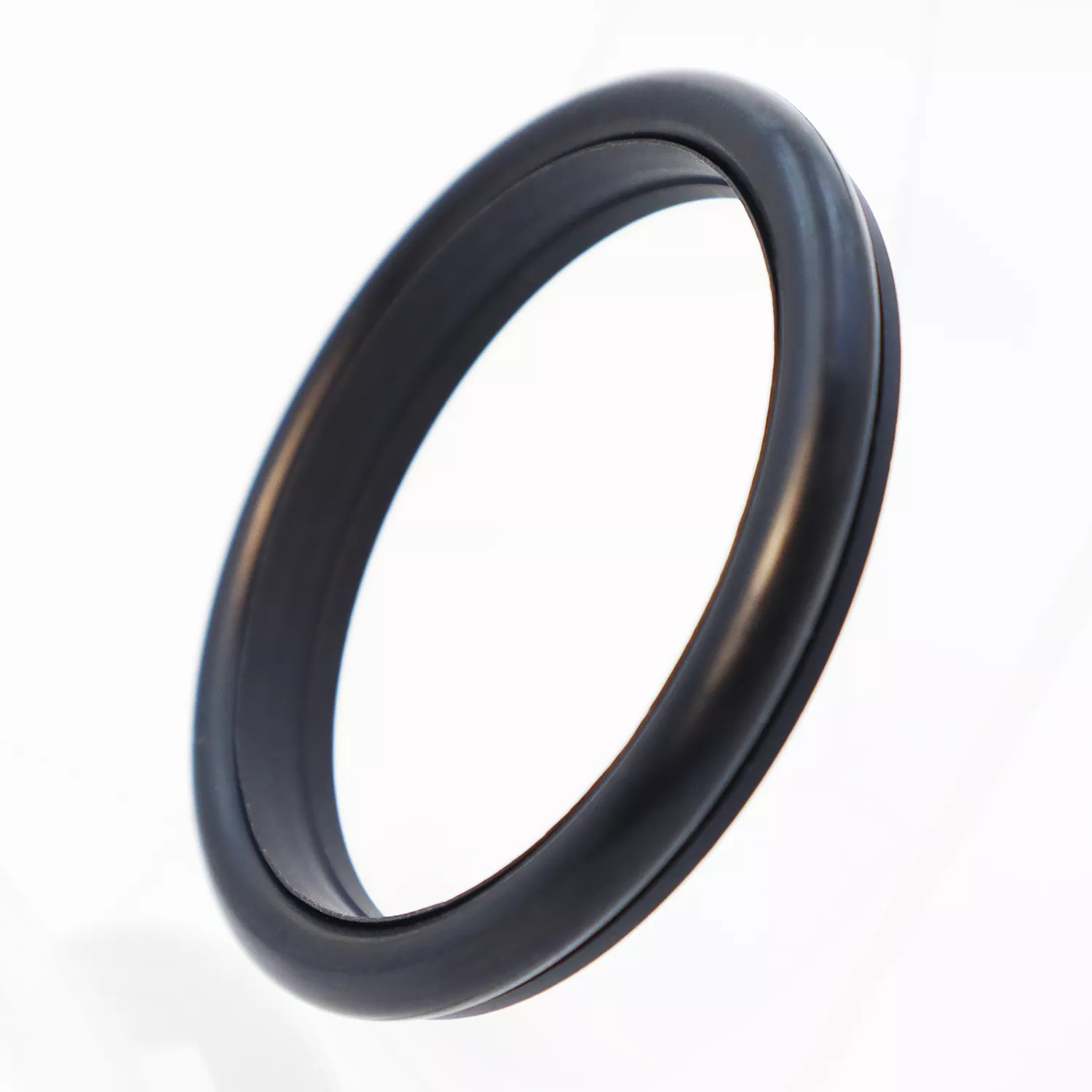

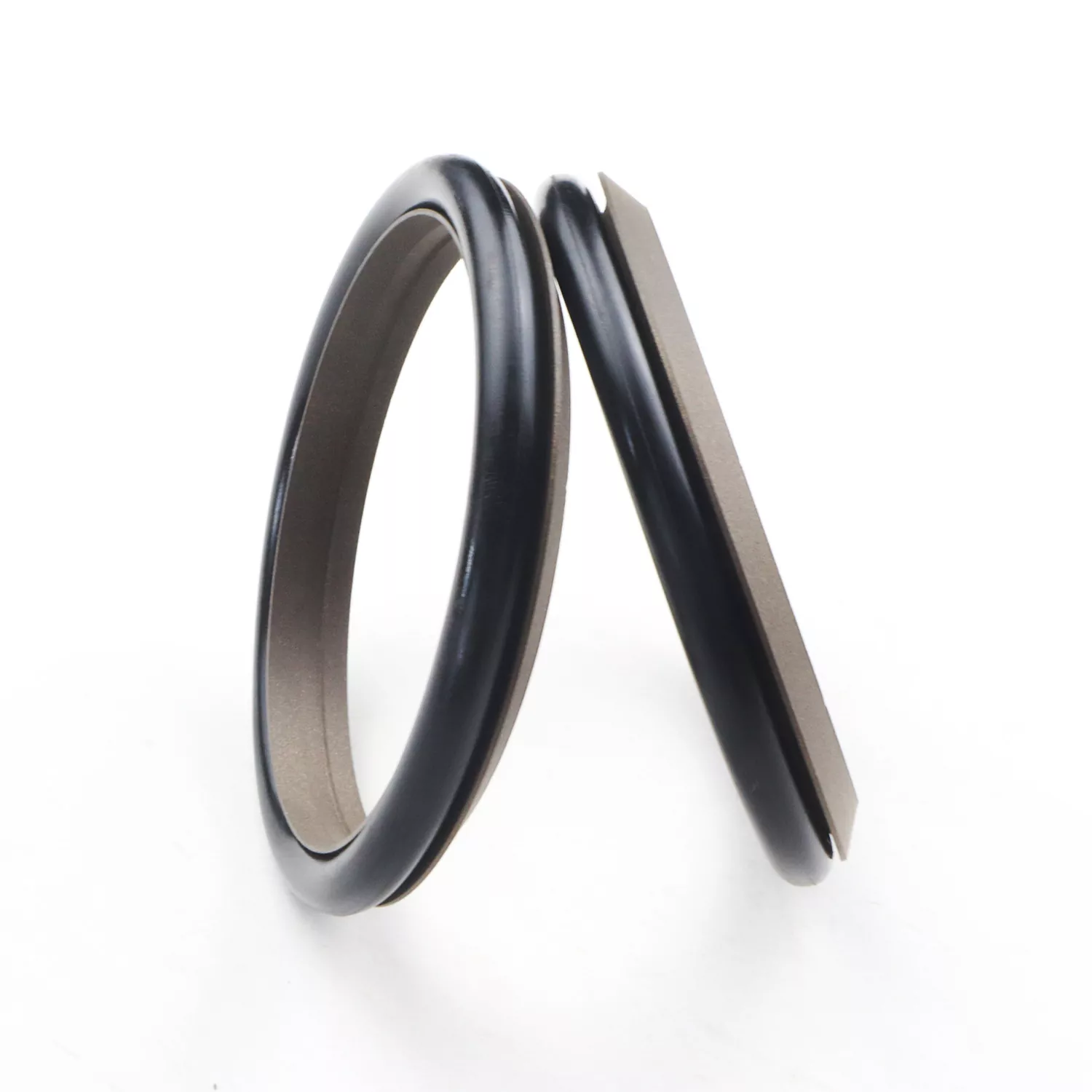

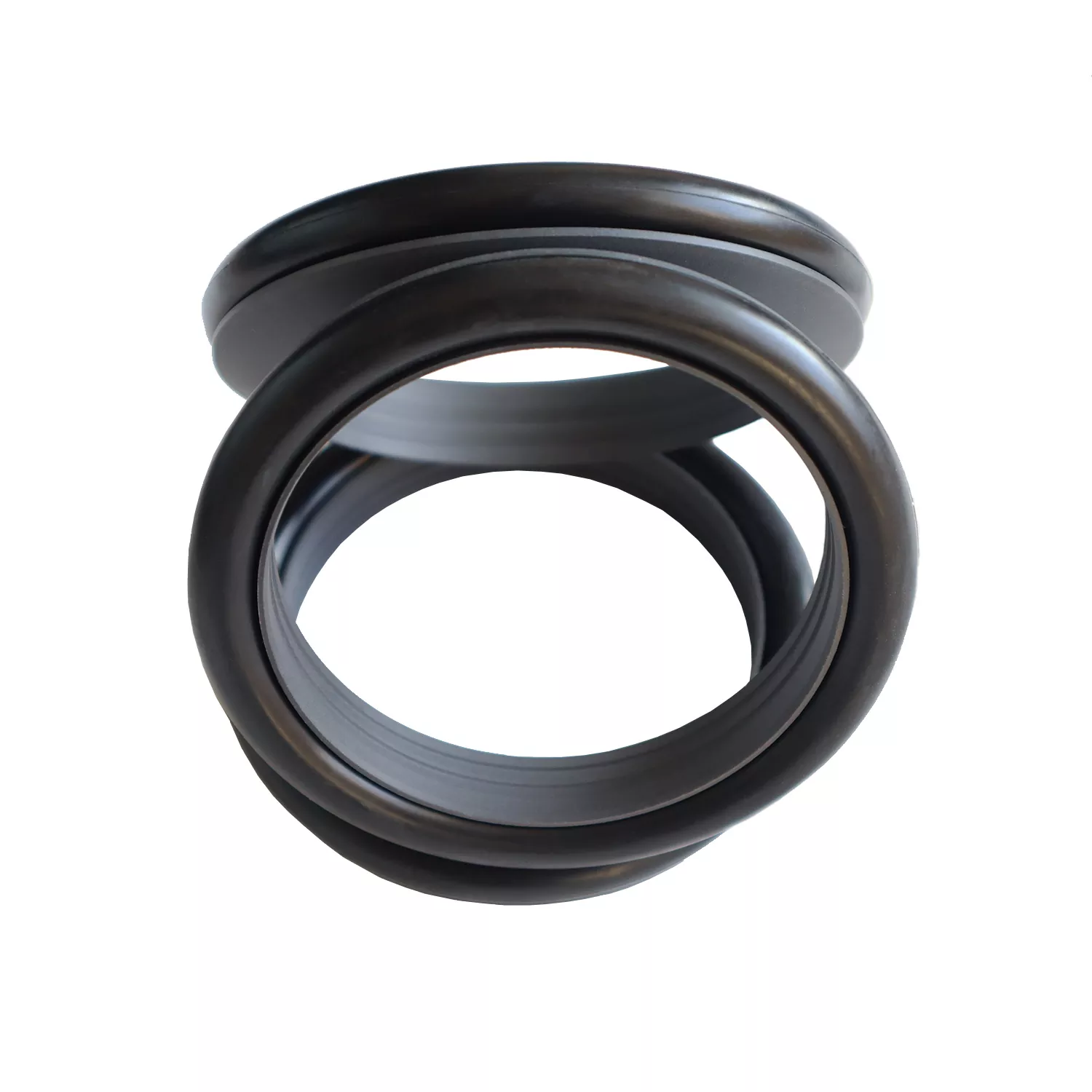

Jalkatyyppinen yhdistetty tiiviste koostuu jalan muotoisesta tiivisterenkaasta (valmistettu PTFE:stä tai PTFE-komposiiteista), joka on yhdistetty kumiseen O-renkaaseen; se on suunniteltu yksitoimiseen tiivistykseen hydraulisissa ja pneumaattisissa edestakaisissa sovelluksissa.
Se luokitellaan RC03-sarjaan ja RC04-sarjaan (jossa käytetään GB1235-sarjan O-renkaita) mukana tulevan O-renkaan perusteella. Tiivisterenkaassa on ohut huulirakenne, joka tarjoaa erinomaisen dynaamisen kompensoinnin, mikä johtaa erinomaiseen tiivistyskykyyn. Jalan muotoisen tiivistepinnan kiilamainen ura parantaa tiivisteen eheyttä ja kontaminaatiokestävyyttä samalla, kun se vähentää kitkaa. Rakennerakenne parantaa myös tiivisteen paineensietokykyä. Yleensä sitä ei voi asentaa suljettuihin uriin.
1. Soveltuu sekä hydraulisiin että pneumaattisiin sovelluksiin
2. Erinomainen tiivistyskyky sekä korkeapaineisissa että matalapaineisissa ympäristöissä
3. Matala kitka; minimaalinen käynnistysvastus ja sujuva liike; yhtä suuri dynaaminen ja staattinen kitka; ei stick-slip-vaikutusta
4. Pitkä käyttöikä; sopii öljyttömään voitelukäyttöön
5. Pystyy käsittelemään korkean paineen ja erittäin korkean paineen tiivistysvaatimukset
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus (m/s) |
Media |
|
≤100 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
Hydrauliöljy, palonkestävät nesteet (HFA/HFB), kaasu jne. |
|
-20 - +180 (FKM O-renkaalla) |
1. Yhteensopivia O-rengasmateriaaleja ovat: RO1-nitriilikumi (NBR), RO2-fluorikumi (FKM) jne.
2. Tiivistysrenkaan materiaali: Vakiomateriaali PTFE3; muita saatavilla olevia vaihtoehtoja ovat PTFE2, PTFE4 ja muut korkean suorituskyvyn materiaalit.

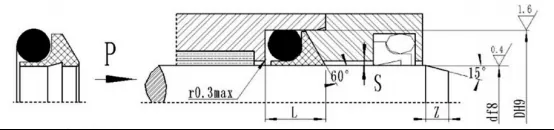

Tilausmalli: RC03—80x89x10-PTFE3-R01
Malli – Tangon halkaisija x Uran halkaisija x Uran leveys PTFE3 – Muokattu PTFE-materiaalikoodi R01 – O-renkaan materiaalikoodi
Tuotteita voidaan valmistaa missä tahansa teknisessä taulukossa mainitussa koossa.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5-17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18-39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40-108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109 ~ 670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671-999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000-1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
> 1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Huomautuksia: 1. Jos paine on >60 MPa, käytä H8/f8-sovitustoleranssia tiivisteen pohja-alueella; ultrakorkeapainetiivistykseen, Smax < 0,05.
2. Ota yhteyttä toimistoon, jos tarvitaan suljettu urarakenne.
Yhteensopiva GB1235 O-renkaiden kanssa; mitä tahansa erittelytaulukossa lueteltuja tuotteita voidaan valmistaa.
|
d f8 |
D H9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5-39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40-150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151-1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
