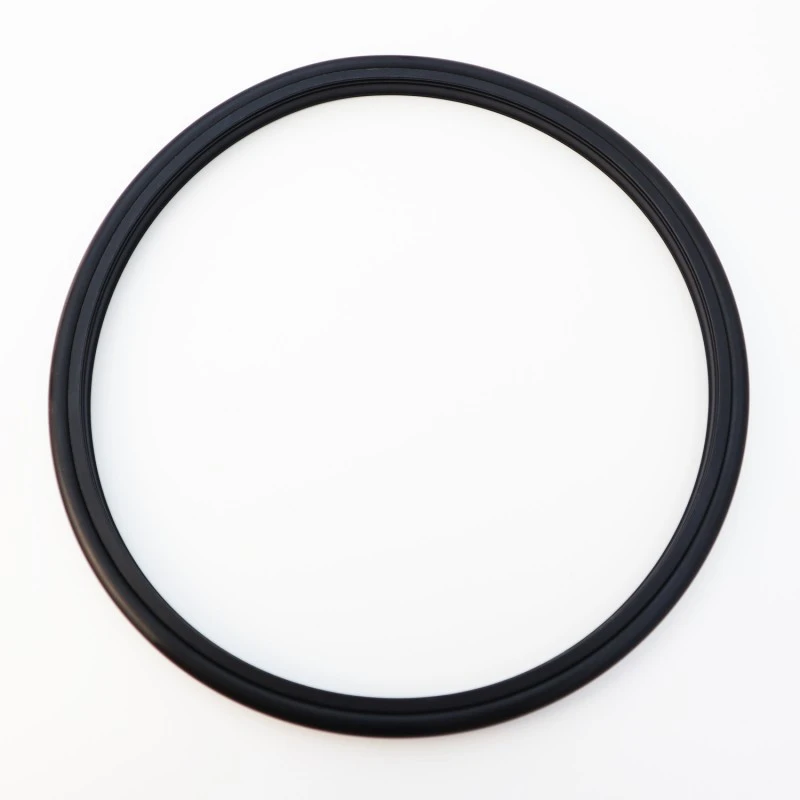

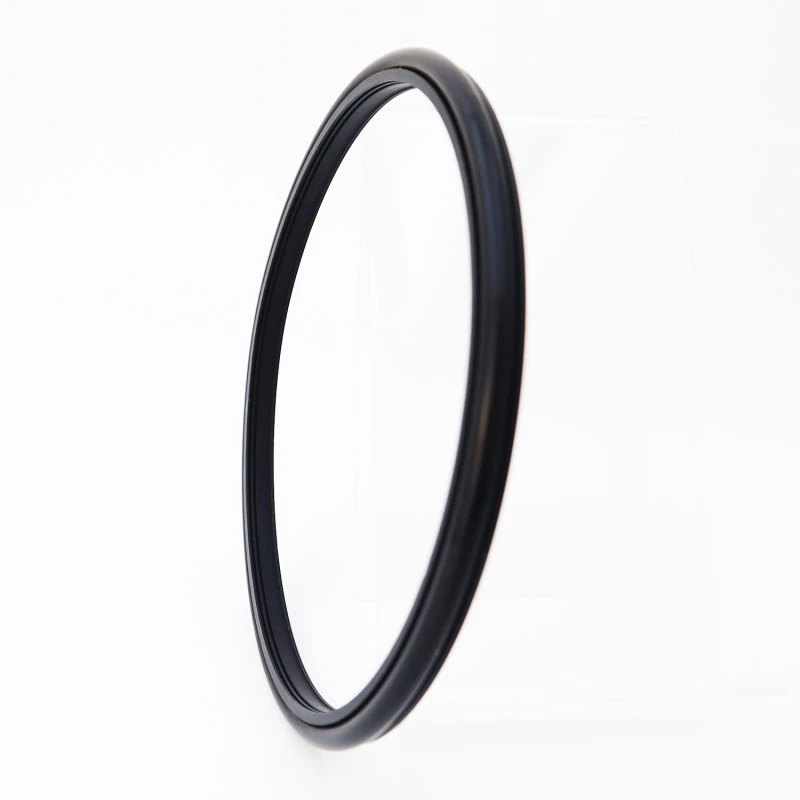

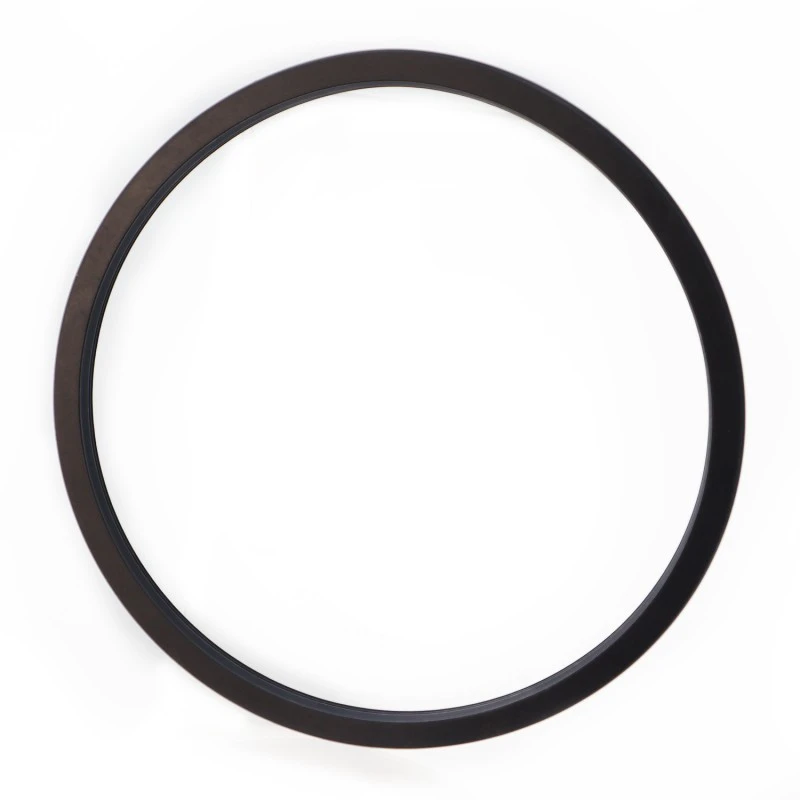

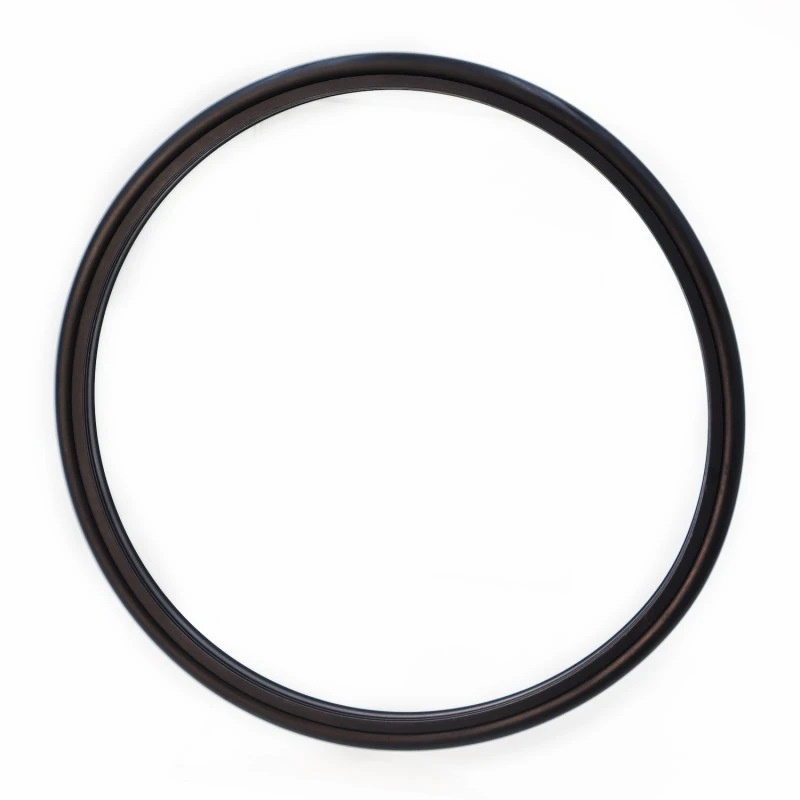

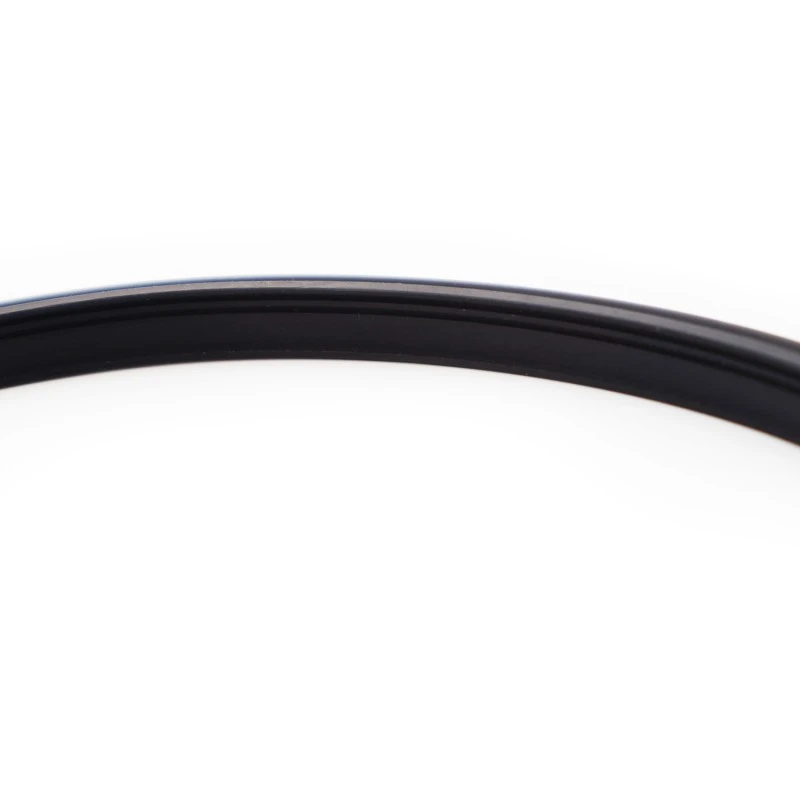

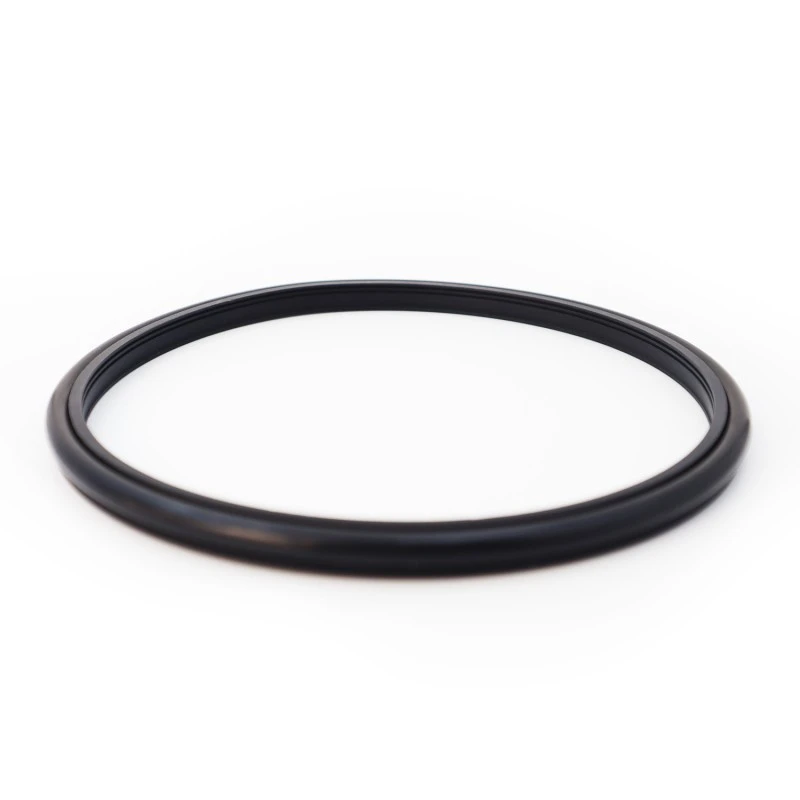

Akselitiiviste korkeapaineiselle sementtilietteelle: Pitkä käyttöikä, alhainen kitka, erinomainen tiivistyskyky, kompakti rakenne ja helppo asennus, käyttö ja huolto. Sen erityinen tiivistyshuuli ja optimoitu paksuusrakenne takaavat hyvän tiivistyksen myös ankarissa väliaineissa, kuten sementtilietteessä. Käytettäessä mutamaisten väliaineiden tiivistämiseen suosittelemme rasvavoitelua kahden (tai useamman) tiivisteen välillä.
Sovellettavat käyttöolosuhteet (raja-arvot eivät saa esiintyä samanaikaisesti)
|
Paine/MPa |
Lämpötila / °C |
Nopeus / m/s |
Keskikokoinen |
|
|
Edestakainen liike |
Pyörivä liike |
|||
|
≤100 |
-35~+100 (sopivilla NBR O-renkailla) |
≤6 |
≤2 |
Vesi, muta, raakaöljy, hydrauliöljy, emulsio |
|
-20~+200 (sopivalla O-renkaalla FKM) |
||||
Kun kohtaat kysymyksiä tai hätätilanteita tuotteidesi käytön aikana, voit ottaa yhteyttä Ruicheniin milloin tahansa. Tarjoamme 7 x 24 tunnin teknisen neuvonnan puhelinlinjan kiireellisten teknisten ongelmien käsittelyyn.
Jos tiiviste vuotaa, kuluu epänormaalia tai mikä tahansa toimintahäiriö, tekninen tukitiimimme aloittaa vastausprosessin välittömästi puhelimitse tai sähköpostitse. Voimme tarjota sinulle ennakkoarvion ja ratkaisut etävideodiagnoosin, kuva-analyysin ja muiden menetelmien avulla. Monimutkaisista ongelmista lupaamme antaa alustavan analyysiraportin 48 tunnin sisällä ja tarvittaessa lähettää insinöörejä paikalle antamaan teknistä tukea ja yhdessä tutkimaan ongelmaa kanssasi, kunnes ongelma on täysin ratkaistu.
Materiaalin valinta
1. Sopivia O-rengasmateriaaleja ovat: R01-nitriilibutadieenikumi (NBR), R02-fluorikumi (FKM) jne.
2. Tiivistysrengasmateriaalit: Vakiomateriaali PTFE4, muita valinnaisia materiaaleja ovat PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 jne.
Tilausesimerkki
Tilausmalli RC2061-80*91.7*7.6-PTFE4-R01 Malli - Akselin halkaisija * Uran halkaisija * Uran leveys - Materiaalikoodi

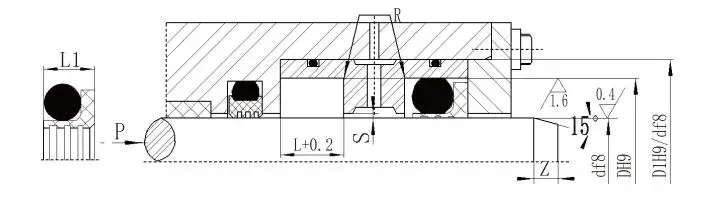

(a) Avoin rakenne

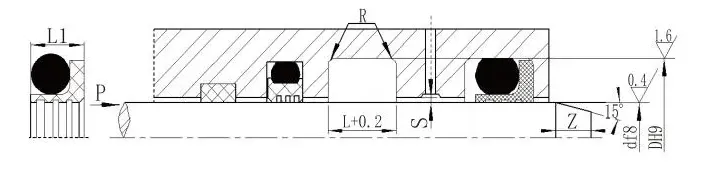

(b) Suljettu rakenne
Tekniset tiedot (mikä tahansa koko määritetyn alueen sisällä on saatavana)
|
Akselin halkaisijaalue Vakiotyyppi d f8 RC2061 |
Akselin halkaisijaalue Raskaan kuorman tyyppi d f8 RC2061-Z |
Uran halkaisija DH9 |
Uran leveys L+0,2 |
Tiivisteen leveys L1 |
Pyöristetyt kulmat Rmax |
Säteittäinen välys Smax |
Viiste Zmin |
O-renkaan langan halkaisija |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5-15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16-38,9 |
5-15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38.9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39-107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108-670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Huomautus: 1. Akselin halkaisijalle ≤ 30 mm suositellaan avointa uraa.
2. Käytettäessä pyöriviin tiivisteisiin suositellaan pyörivän akselin pintakovuutta HRC ≥ 58.
3. Yli 30 MPa:n paineille suositellaan H8/8-sovitusta ekstruusiovälille.
