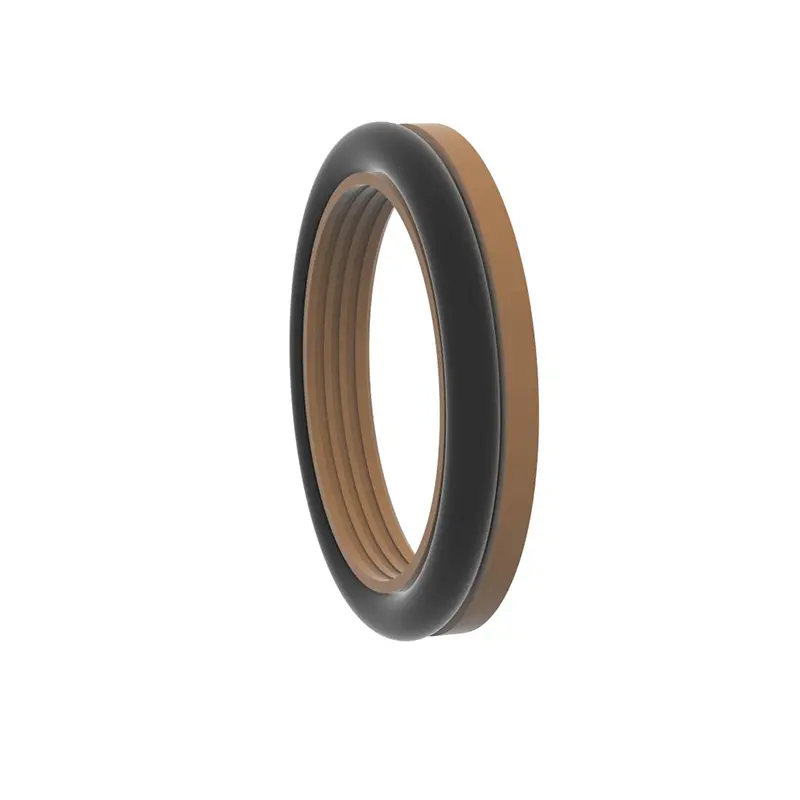

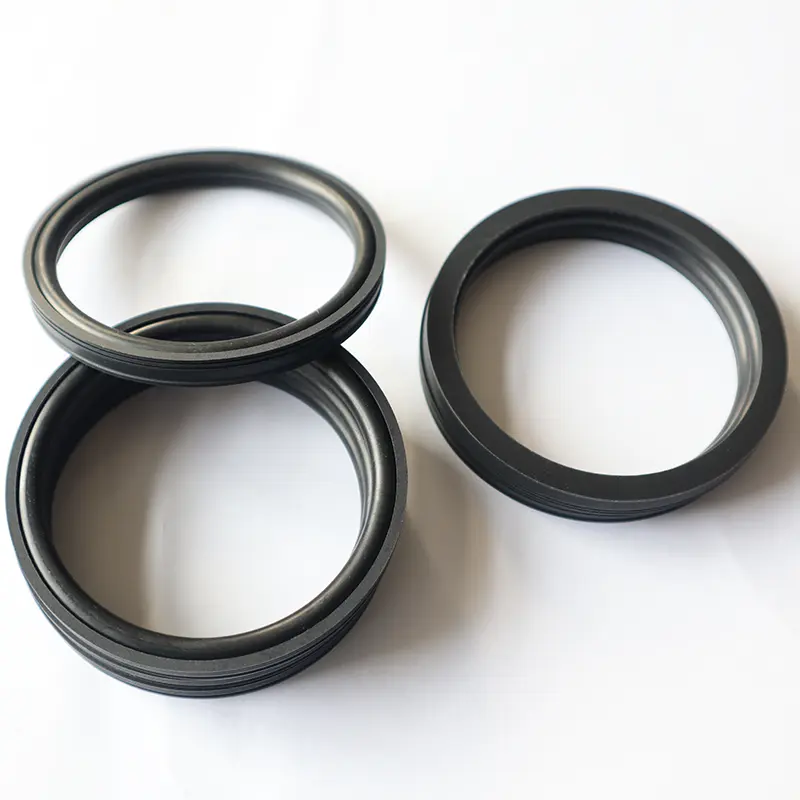

Ruichen-tiivisteiden käynnistämät RC2061- ja RC2062-painetiivisteet on suunniteltu selviytymään monimutkaisista ja ankarista sementtien lietteistä tiivistysolosuhteista.

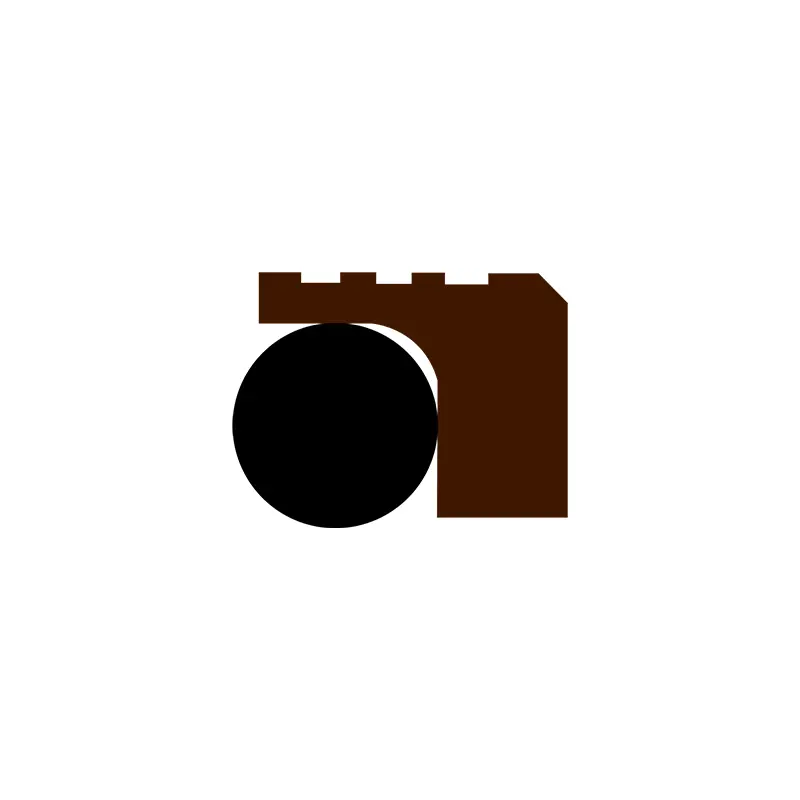

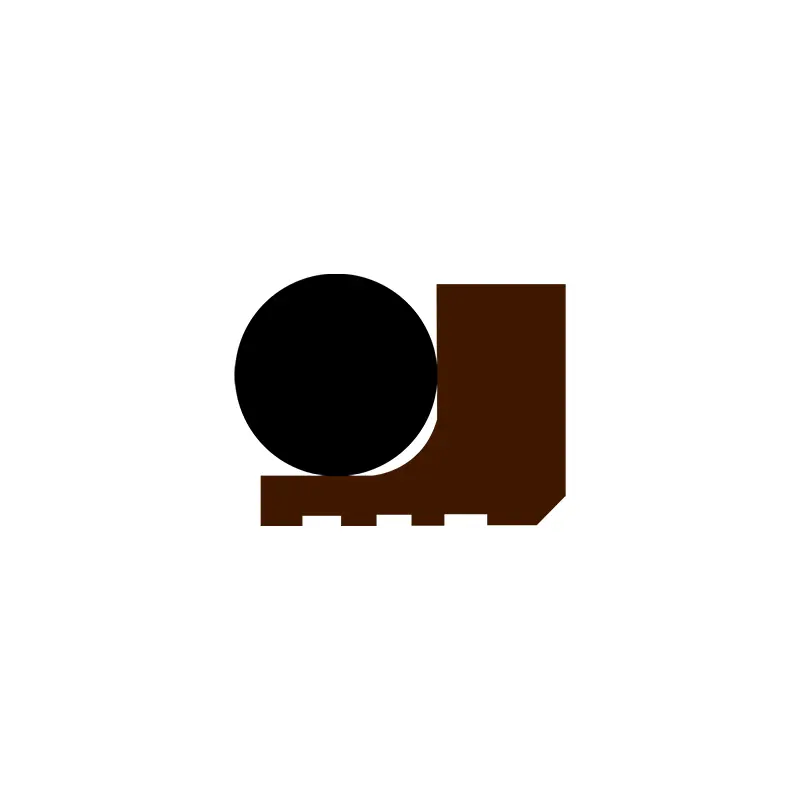

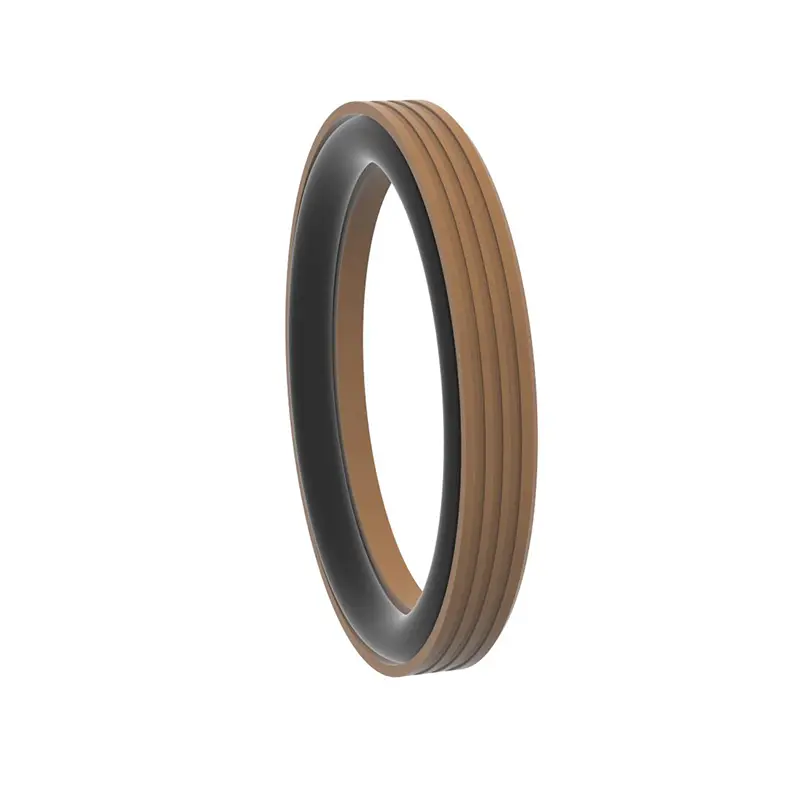

Näillä kahdella tuotteella on sama rakenne, jotka molemmat koostuvat huolellisesti suunnitelluista korkean toimivista muovisten hammastettujen tiivistirenkaiden ja O-renkaiden, jotta hydraulisen edestakaisen ja pyörivän liikkeen yksisuuntaista tiivistämistä voidaan saavuttaa. Heillä on laaja valikoima sovelluksia ja heillä voi olla tärkeä rooli laitteissa, kuten mäntäpumput, mutapumput, ruuviporaukset, porauslaitteet, öljyn etsintälaitteet ja betonin sekoituslaitokset.
Suorituskyvyn suhteen sementtilietteen korkeapainetiivisteemme voivat osoittaa monia etuja. Pitkät käyttöiän ominaisuudet vähentävät tiivistymisosien usein vaihtamista ja laitteiden ylläpitokustannusten vähentämistä; Matala kitka suorituskyky varmistaa laitteiden sujuvan käytön ja vähentää energian menetystä; Hyvä tiivistys estää tehokkaasti sementtien lietteen vuotamisen ja varmistaa laitteiden vakaat käytön; Pieni rakennetila on kätevä asennukselle ja asettelusta eri laitteiden rajoitetuissa tiloissa; Helppo asennus, käyttö ja huolto parantaa edelleen laitteiden käytön tehokkuutta.
Pahanlaatuisissa väliaineissa, kuten sementtilietteessä, tuote voi parantaa tiivistysvaikutusta erityisellä tiivistyshuuli- ja paksuuden optimointisuunnitelmalla. Kun se käytetään lietteen väliaineiden tiivistämiseen, tiivistyksen suorituskyvyn ja komponenttien elämän parantamiseksi suosittelemme rasvan voitelua kahden (tai useamman) tiivisteen välillä. Nämä kaksi korkeapainetiivistettä sementtilietteelle tarjoavat luotettavan ja tehokkaan liuoksen korkeapaineisen sementtien lietteen tiivistysongelmaan.
Tuoteominaisuudet ja sovellukset:
Tilausesimerkki:
Tilausmalli RC2061-80X91.7X7.6-PTFE4-R01-mallin akselin halkaisija x uran halkaisija x uran leveysmateriaali koodi
Tilausmalli RC2062-80x68.3x7.6-PTFE4-R01
Mallisylinterin halkaisija x uran halkaisija x uran leveysmateriaalikoodi
Tekniset tiedot:
| Akselin halkaisija -alue
Vakiotyyppi D F8 RC2061 |
Akselin halkaisija -alue
Raskas kuorma D F8 RC2061-Z |
Uran halkaisija D H9 |
Uran leveys L+0.2 |
Tiivisteen leveä1 | Pyöreät kulmat Rmax |
Säteittäinen välys Smax | Pamppu Zmin |
O-rengaslangan halkaisija | ||
| <10mPa | <20mPa | <40mPa | ||||||||
| 5 ~ 15,9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8,2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Huomaa: 1. Akselin halkaisijalle ≤30 mm suositellaan avointa ura. | ||||||||||
| 2. Kiertotiivisteelle pyörivän akselin pinnan kovuus suositellaan olevan HRC ≥58. 3. Yli 30mPa: n paineessa H8/F8 suositellaan suulakepuristuskuilua varten. | ||||||||||
| Aukko
Standardi D H9 RC2062 |
Aukko
Raskas kuorma D H9 RC2062-Z |
Uran halkaisija D H9 |
Uran leveys L+0,2 |
Tiivisteen leveä1 | Pyöristetyt kulmat Rmax |
Säteittäinen välys Smax | Pamppu Zmin |
O-rengaslangan halkaisija | ||
| <10mPa | <20mPa | <40mPa | ||||||||
| 8 ~ 12,9 | - | D-4,5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-55.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-29.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Huomaa: 1. Sylinterin halkaisijoille ≤ 30 mm suositellaan avoimia uria. | ||||||||||
| 2. Yli 30 MPa, H8/F8: n paineissa suositellaan suulakepuristusten puhdistumaa varten. | ||||||||||
| Korkeapainetiivisteet sementin lietteen työolosuhteisiin | ||||||
| Profiili | Malli | Paine MPA |
Lämpötila (℃) | Nopeus (M/s) |
Media | |
| Edestakainen liike | Kiertoliike | |||||
 |
RC2061 | ≤100 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | ≤2 | Vesi, muta, raakaöljy, hydrauliöljy, emulsio jne. |
| -20 ~+200 (vastaava O-rengas FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | ≤2 | Vesi, muta, raakaöljy, hydrauliöljy, emulsio jne. |
| -20 ~+200 (vastaava O-rengas FKM) | ||||||
