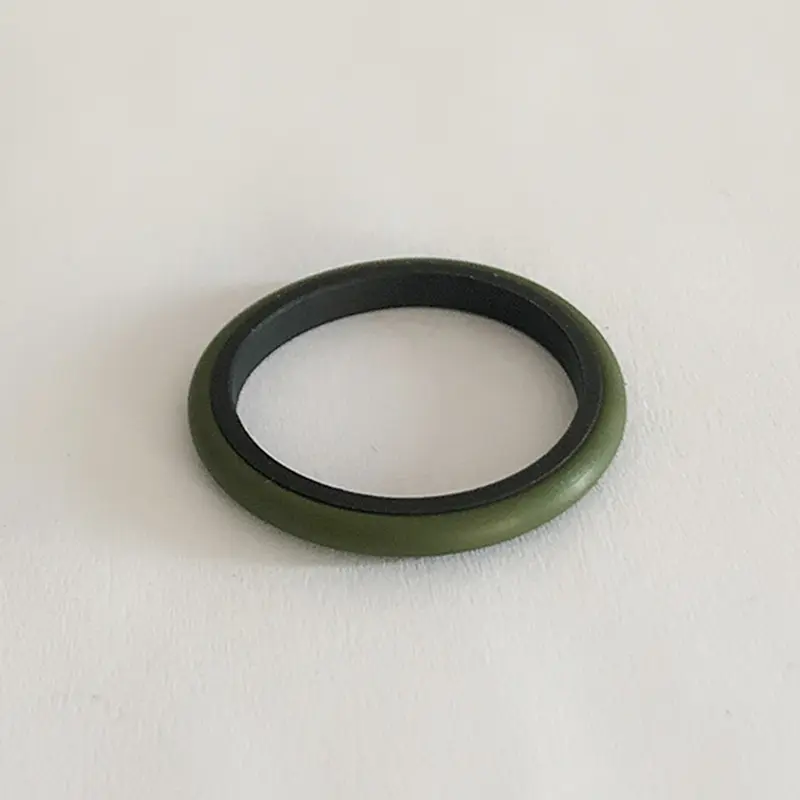

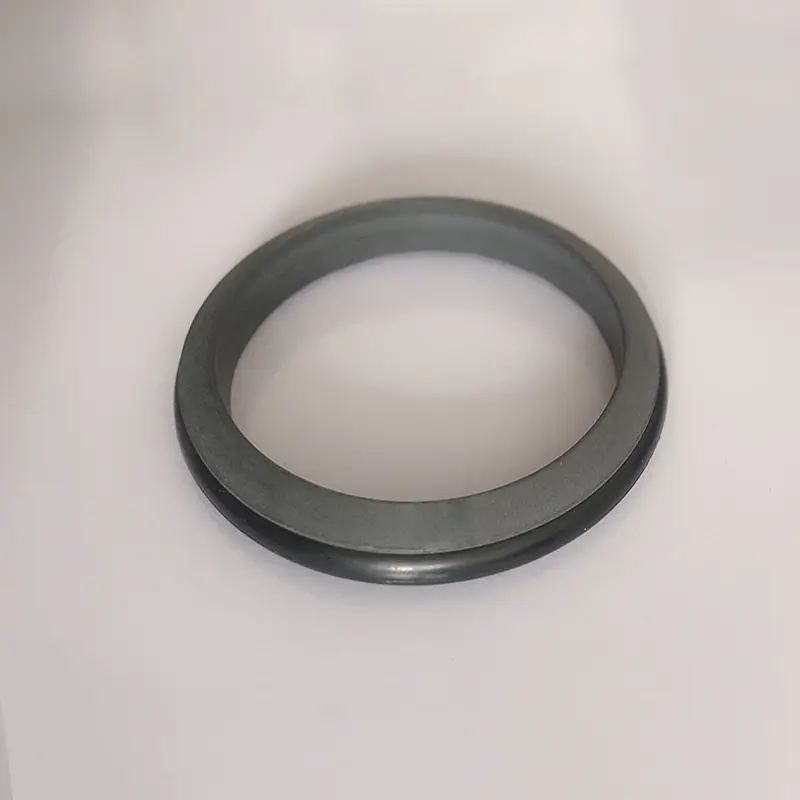

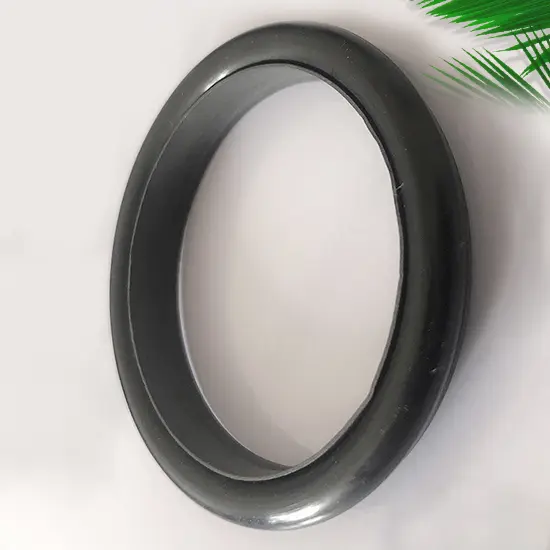

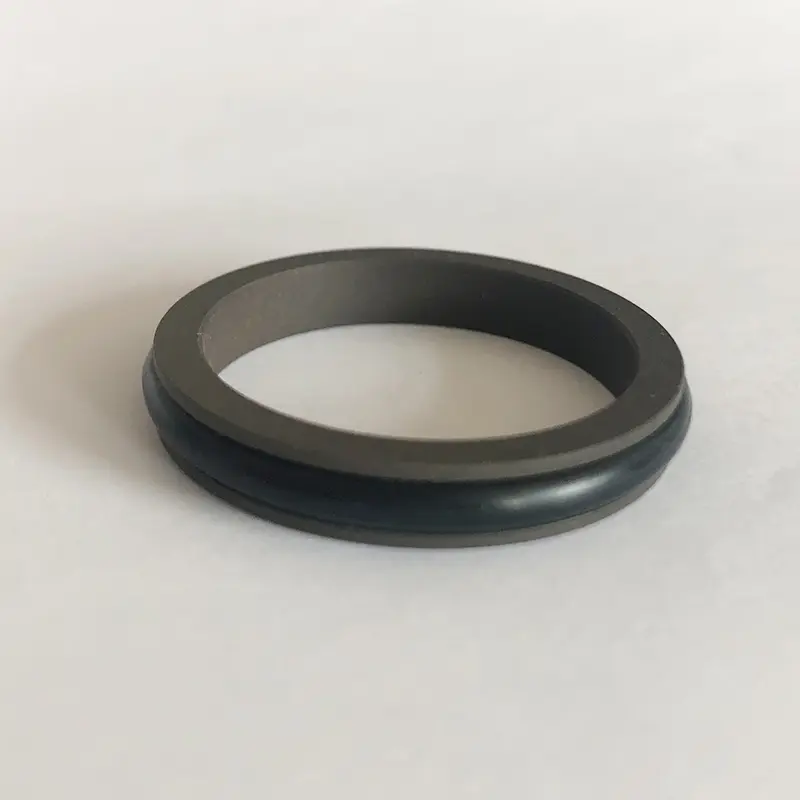

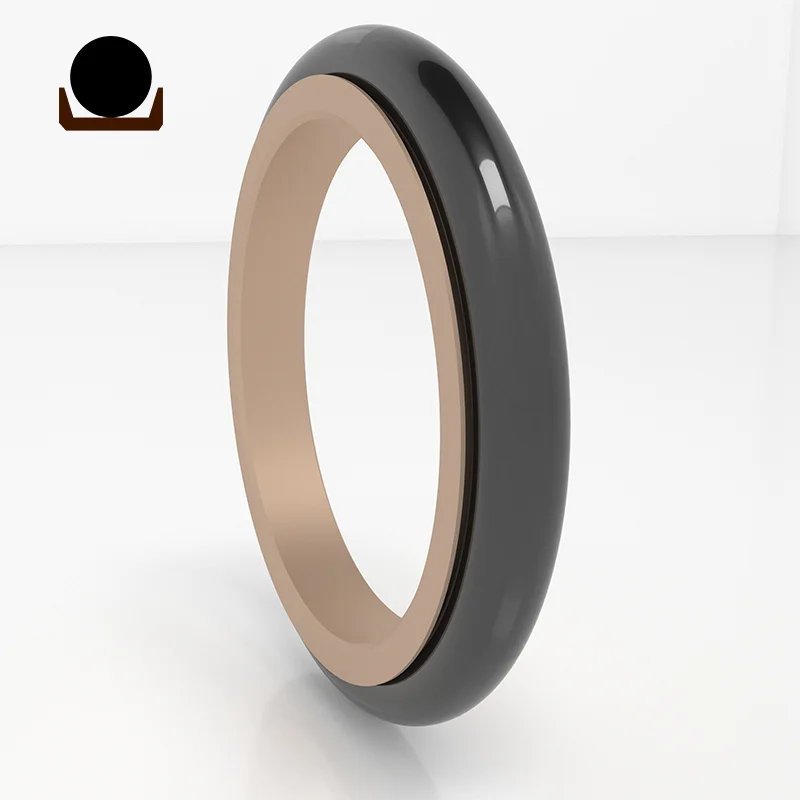

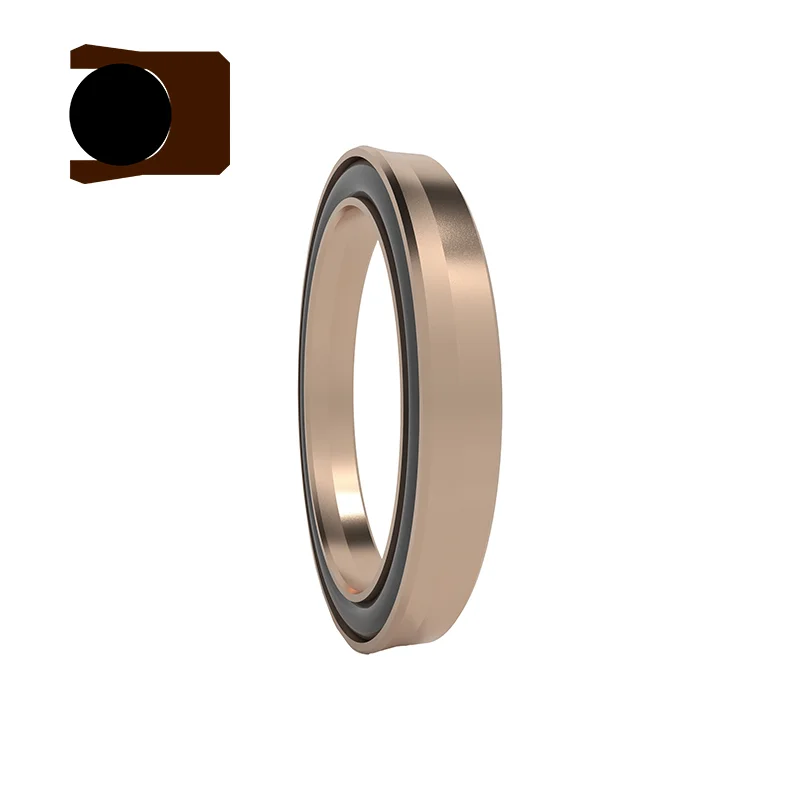

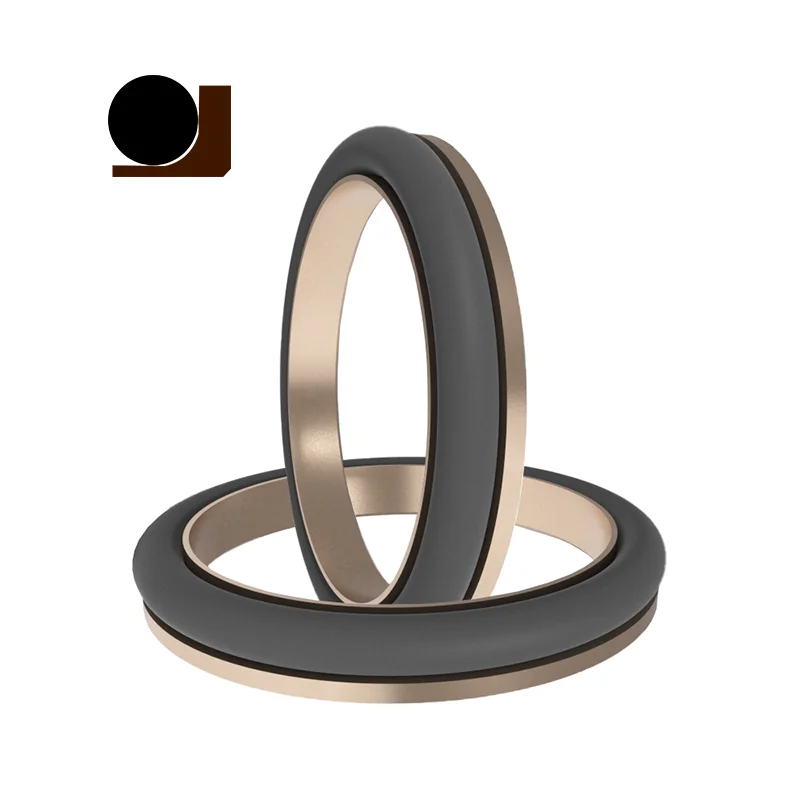

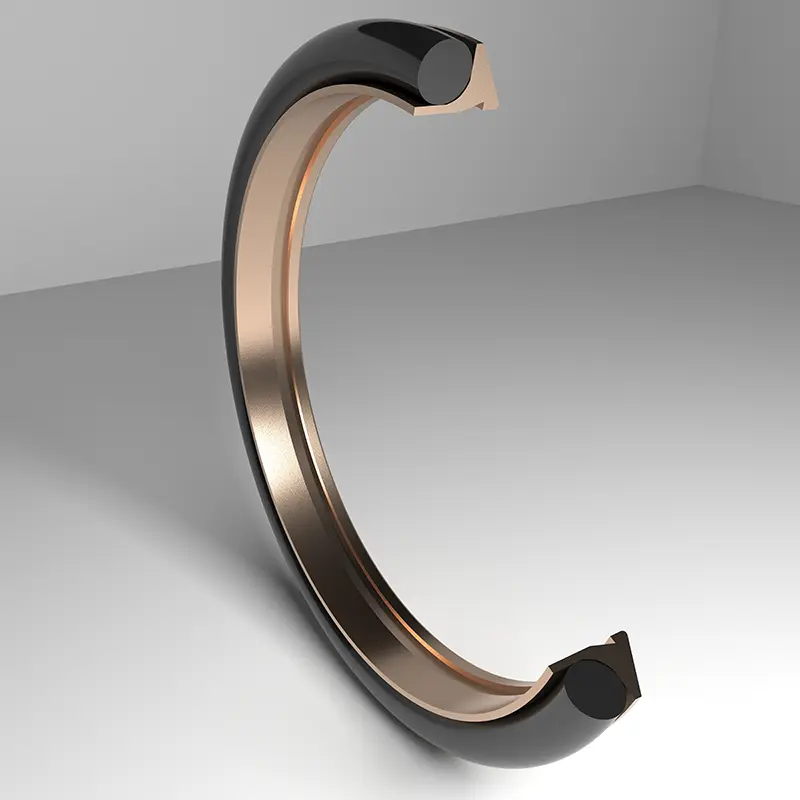

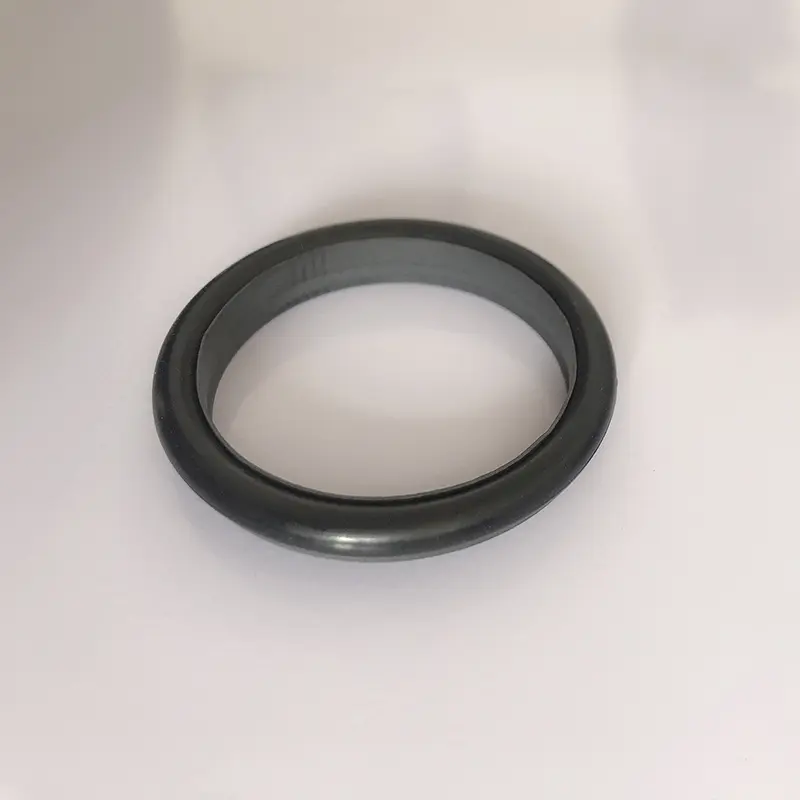

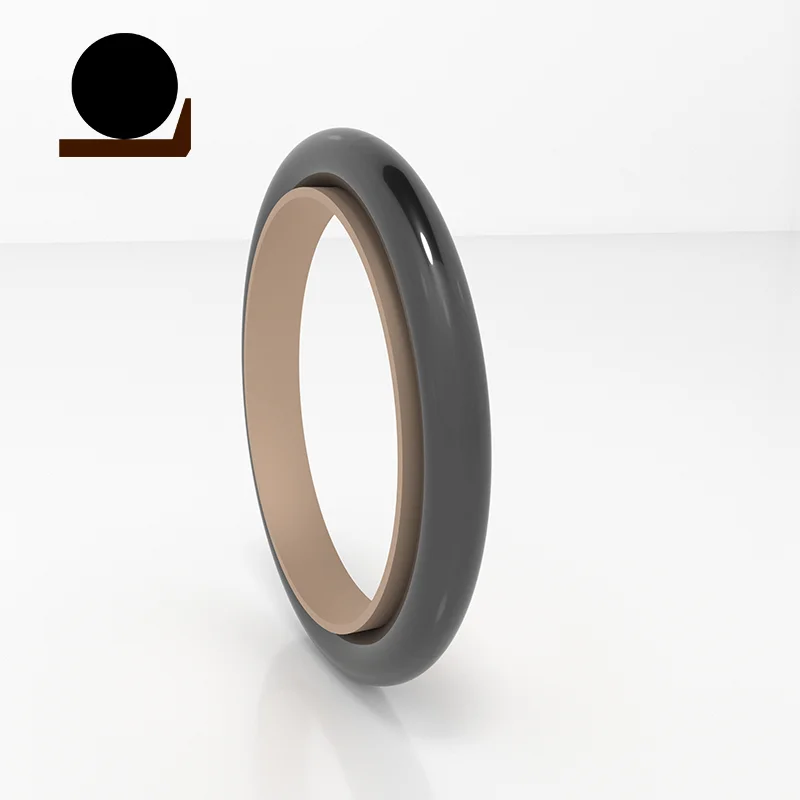

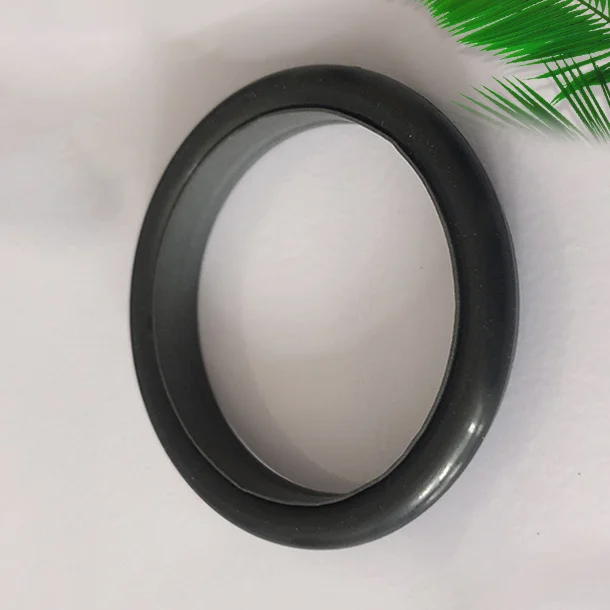

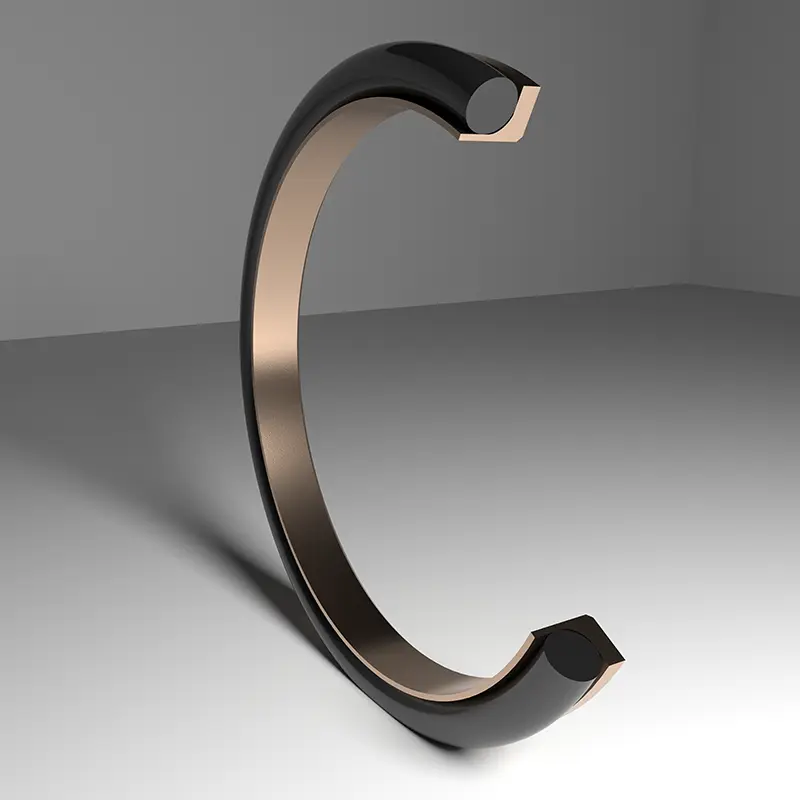

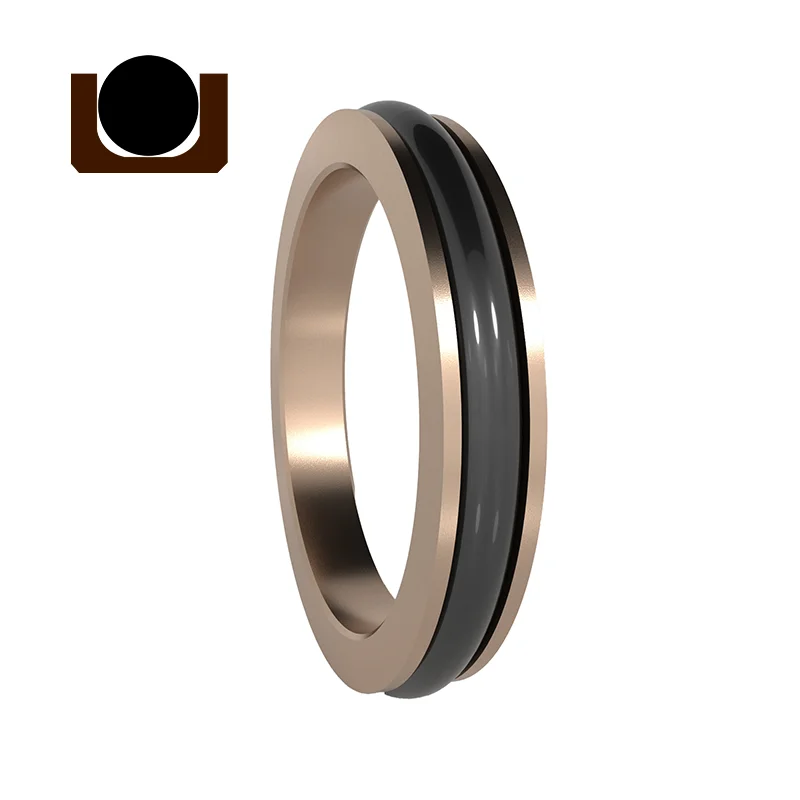

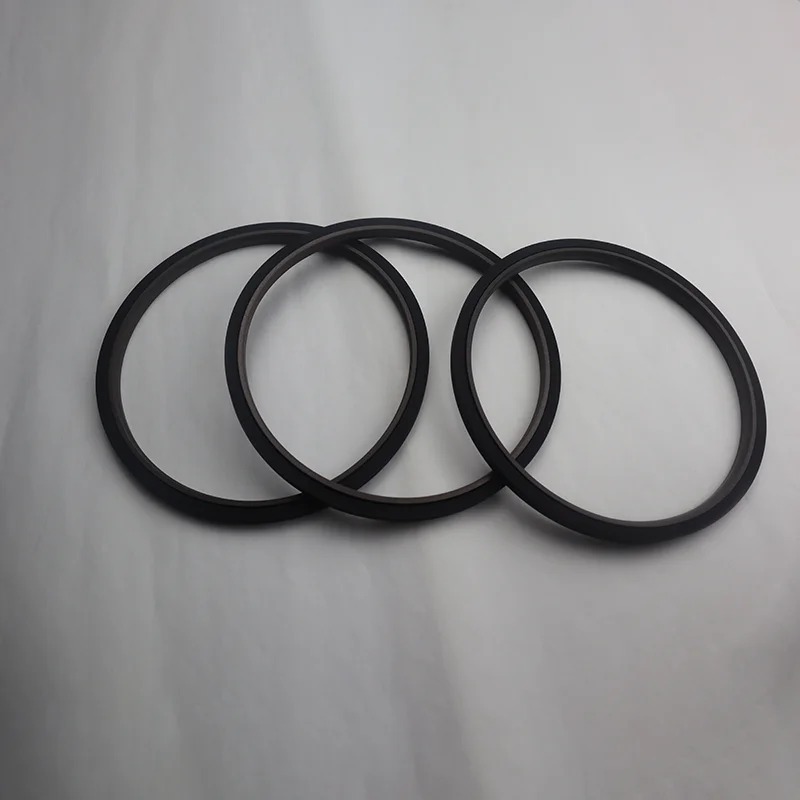

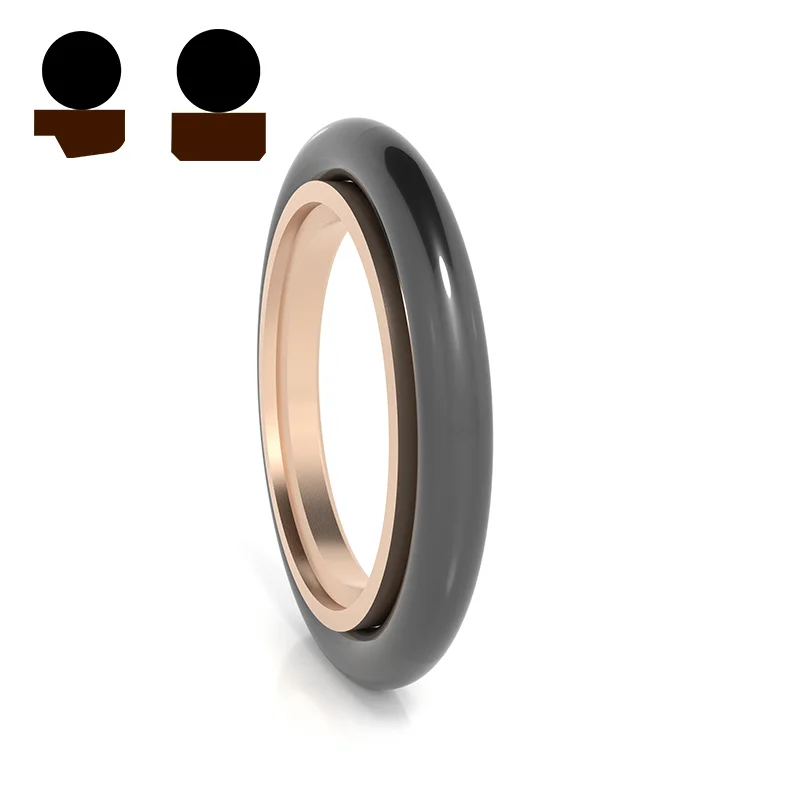

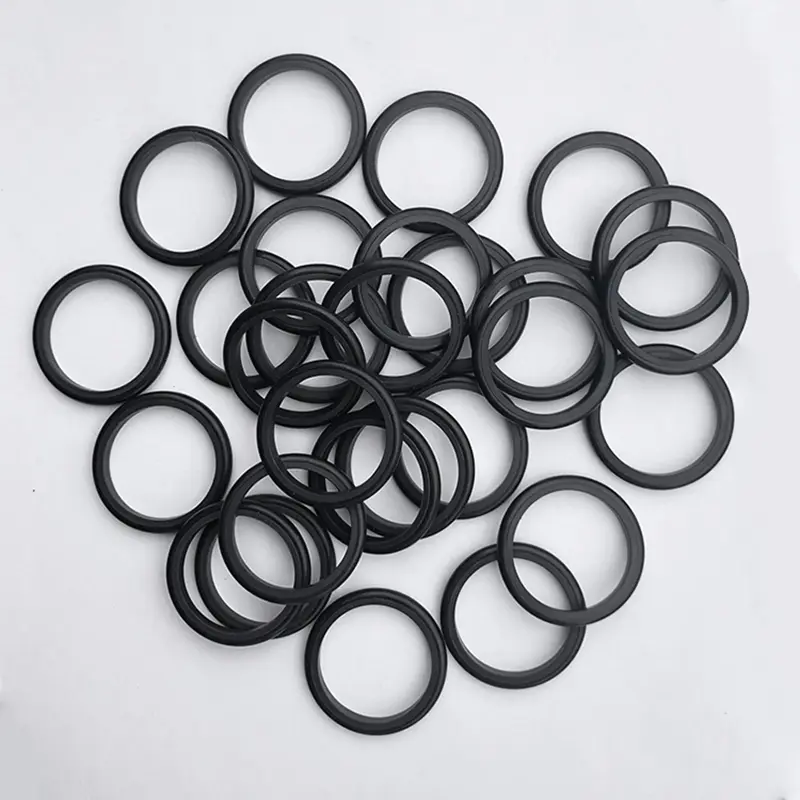

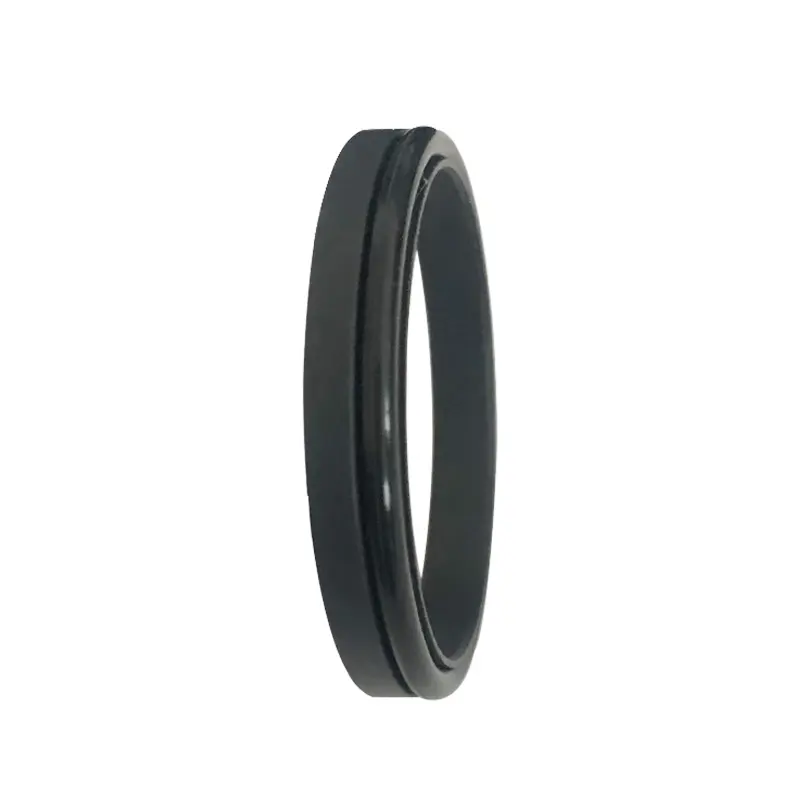

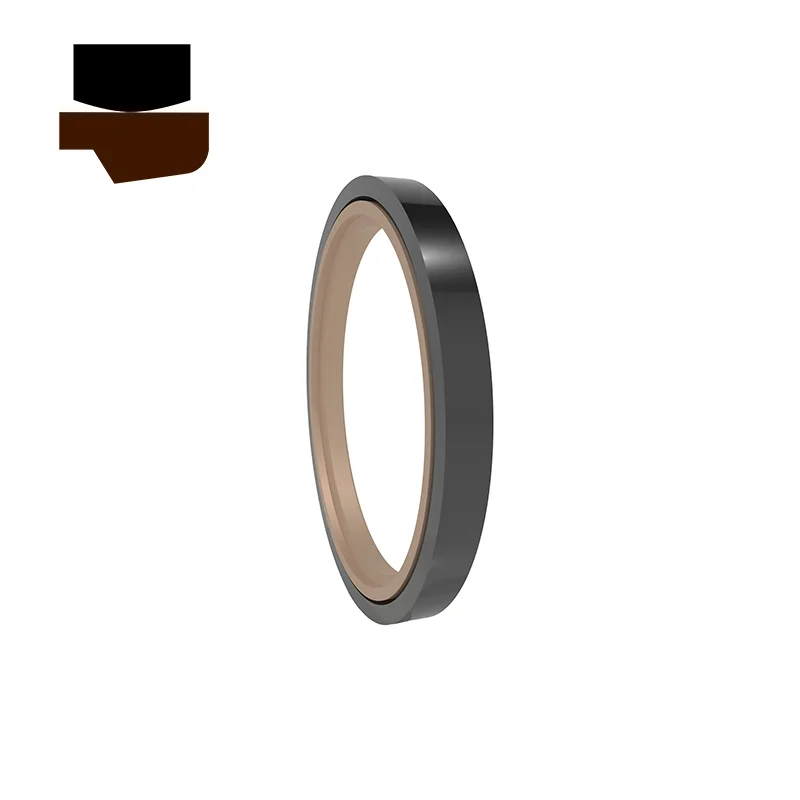

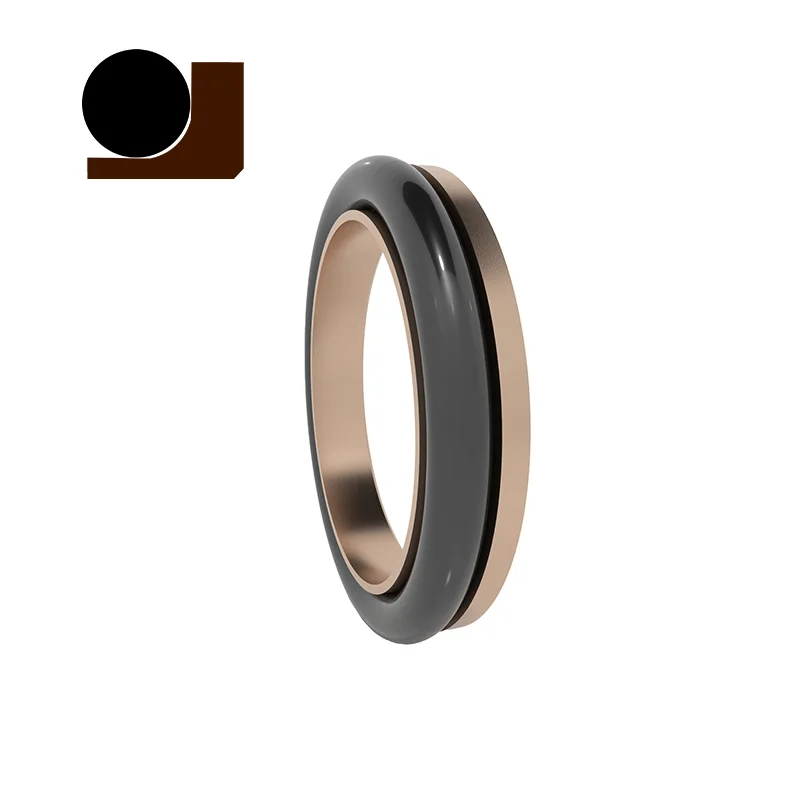

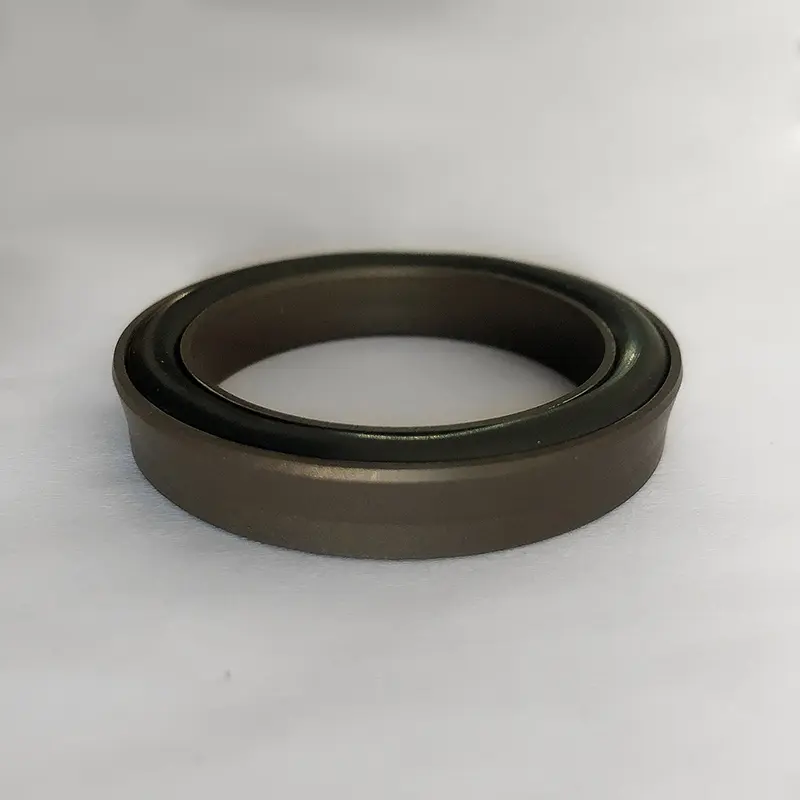

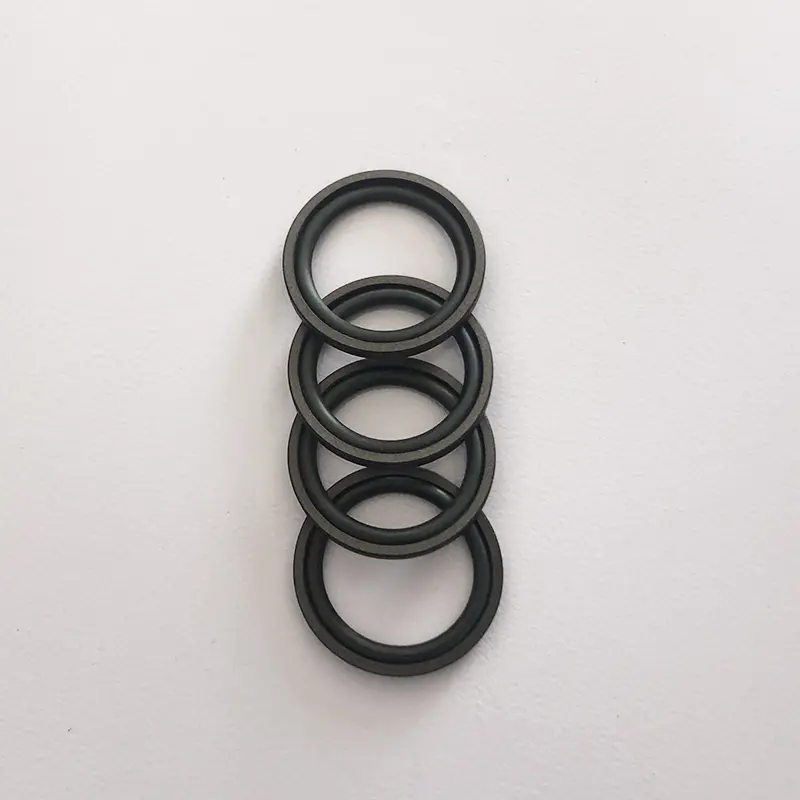

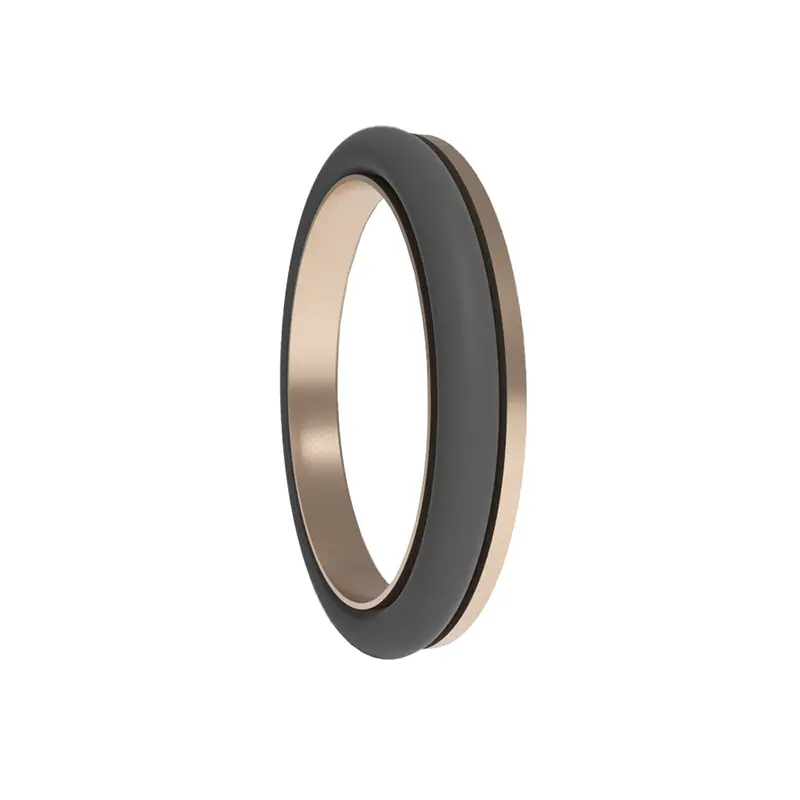

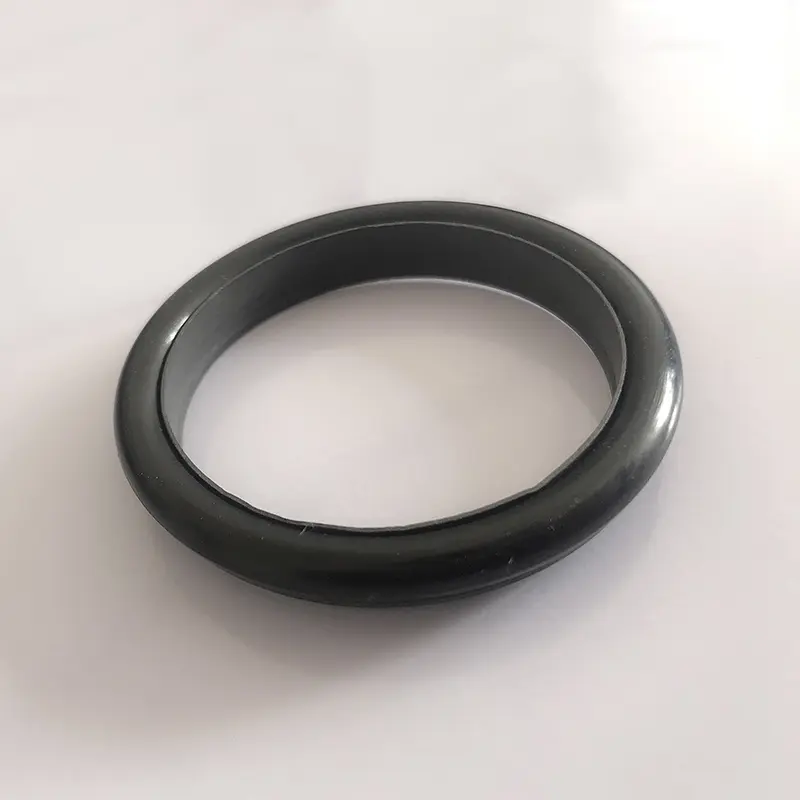

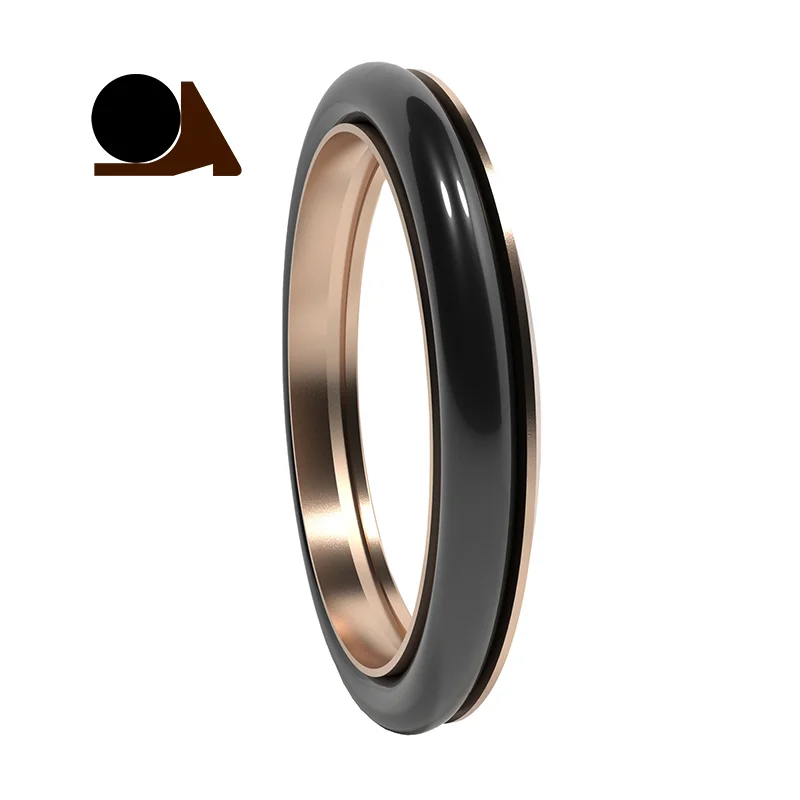

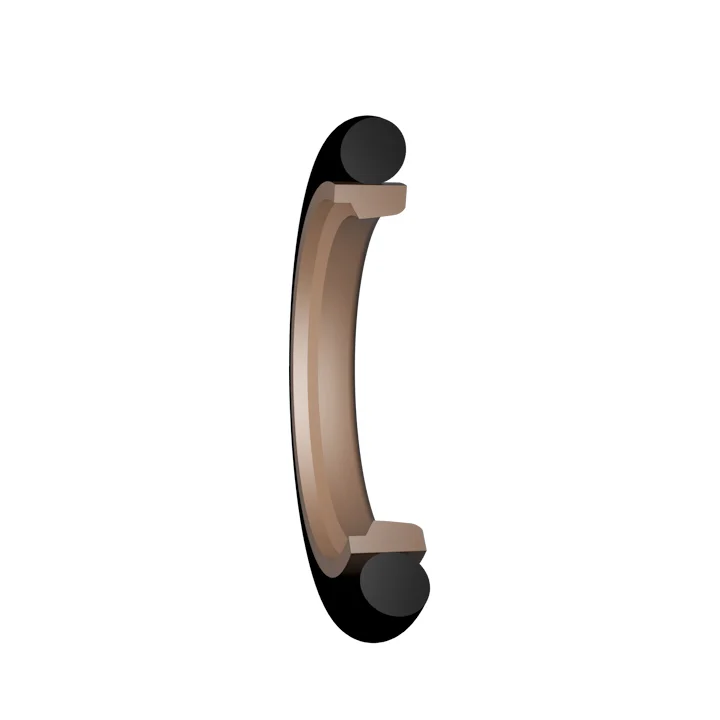

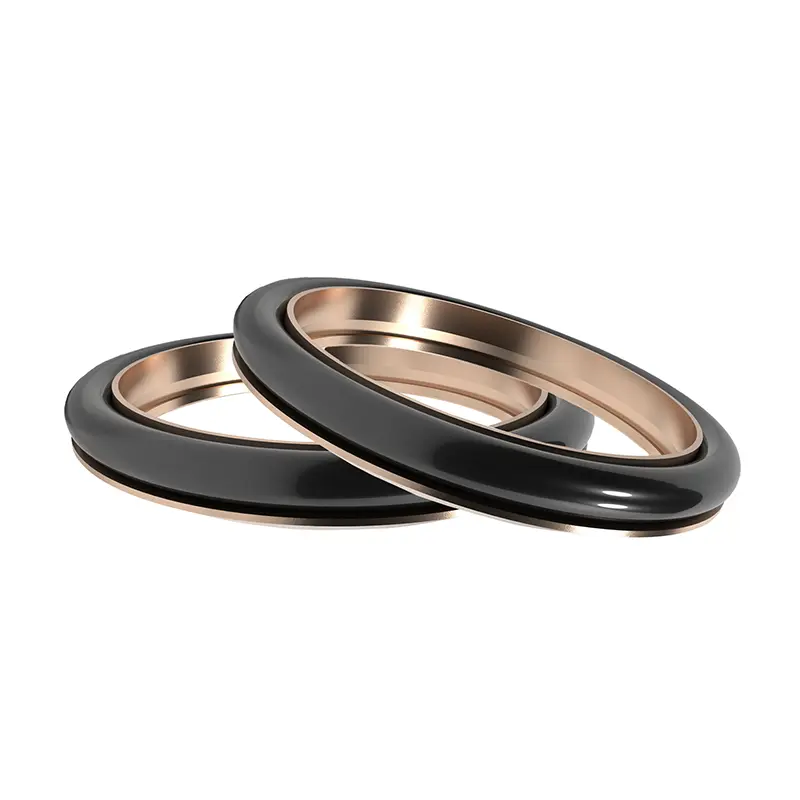

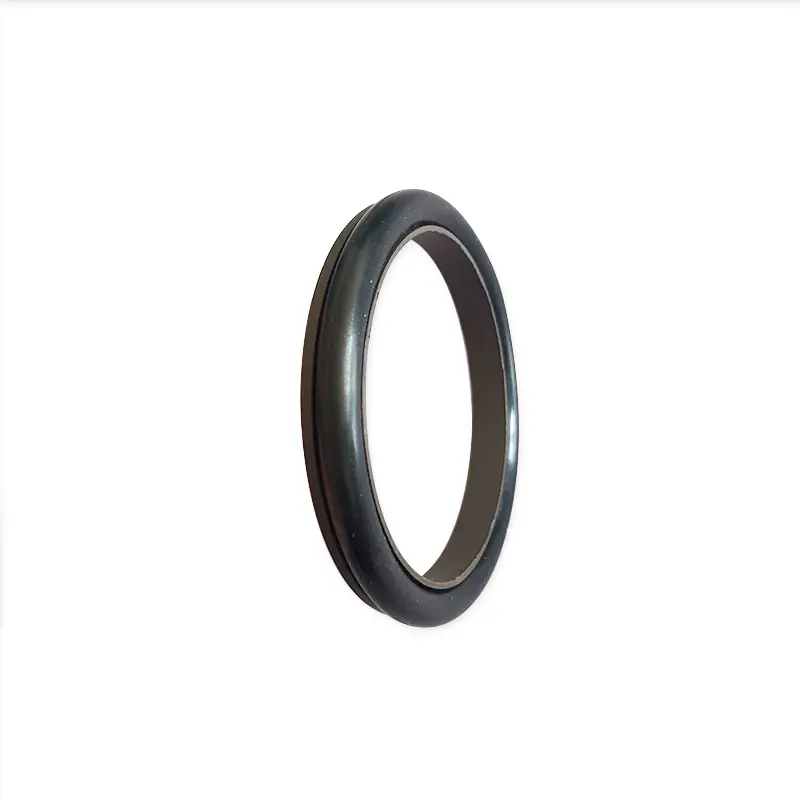

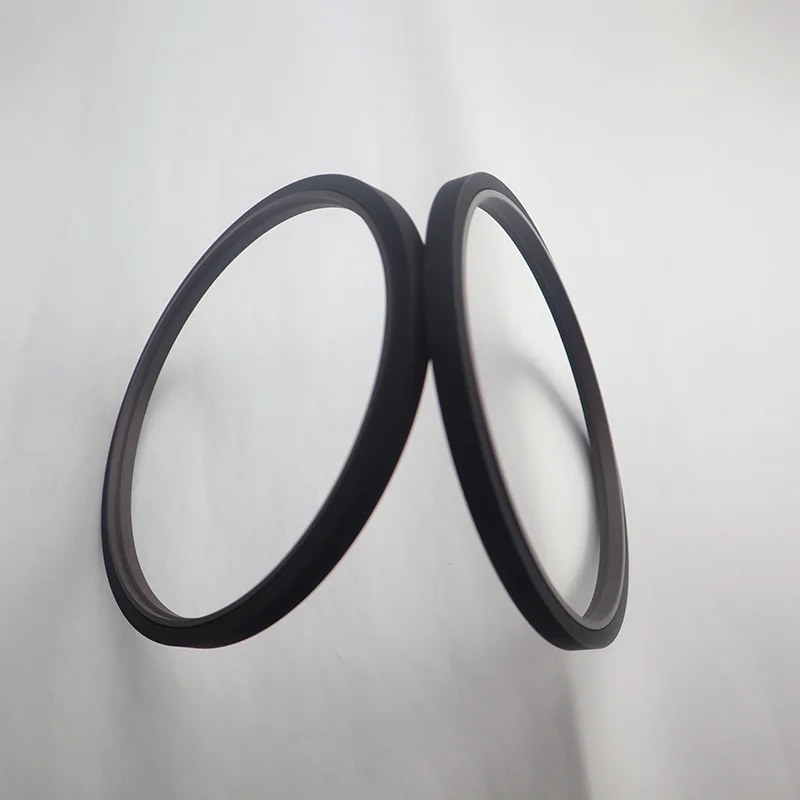

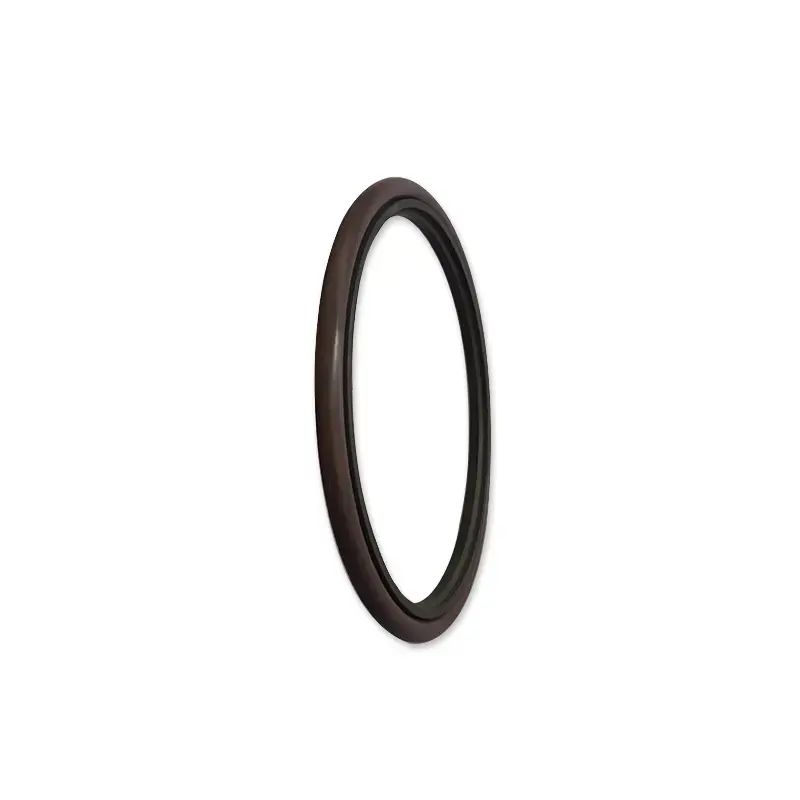

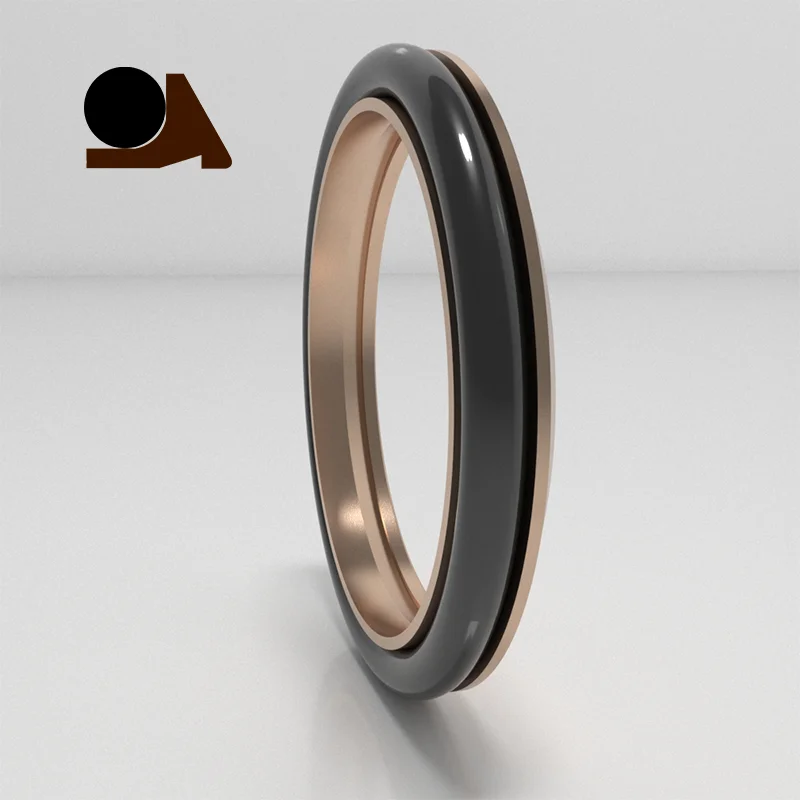

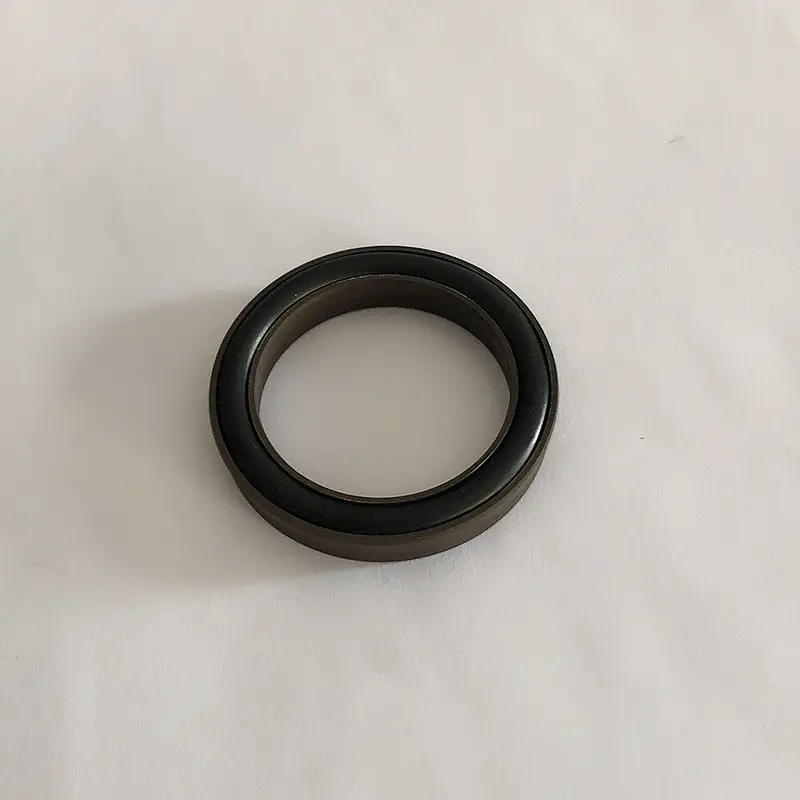

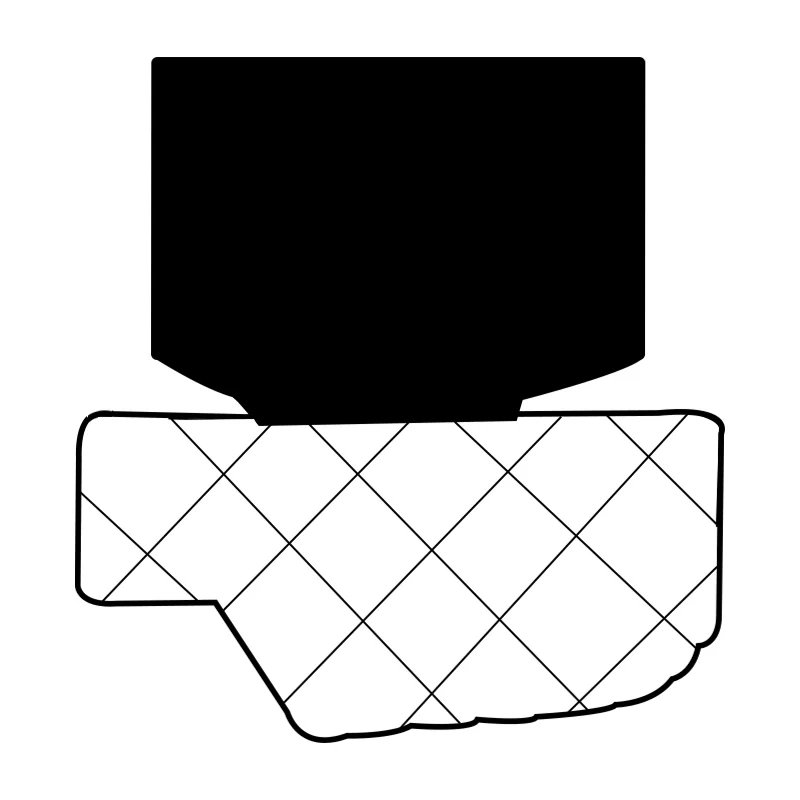

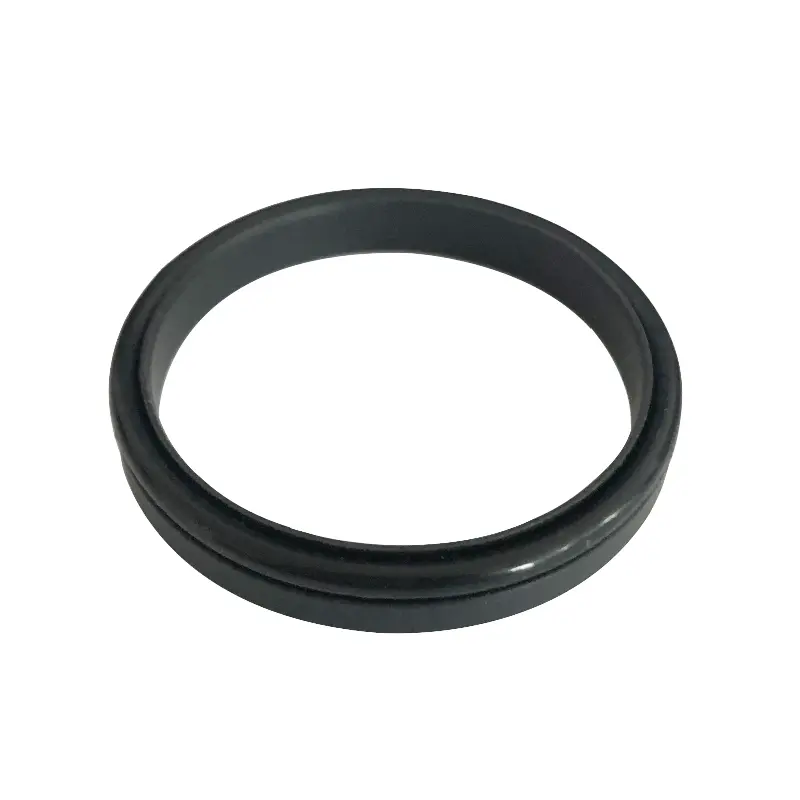

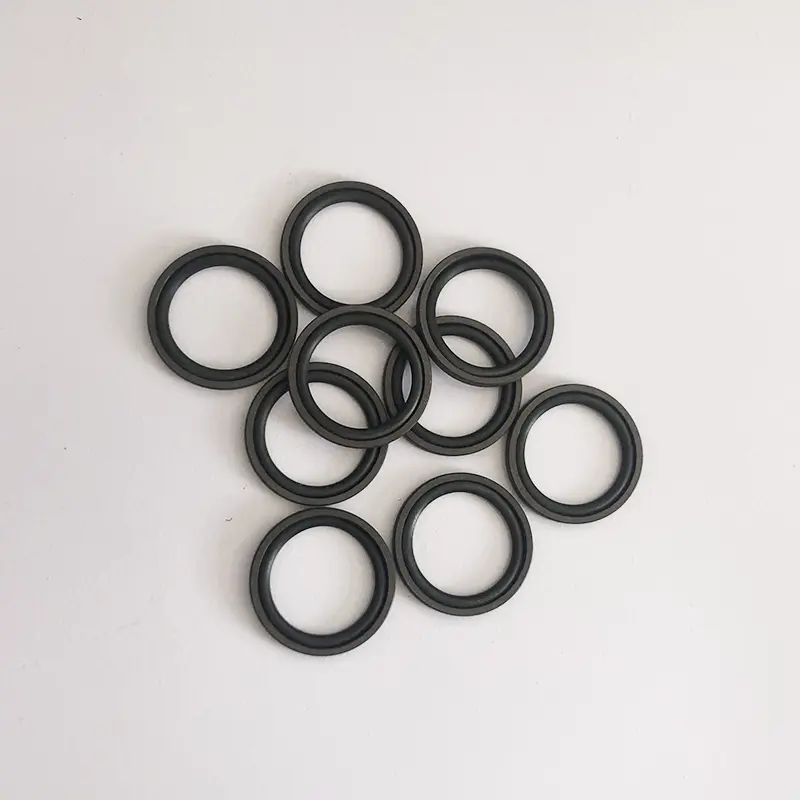

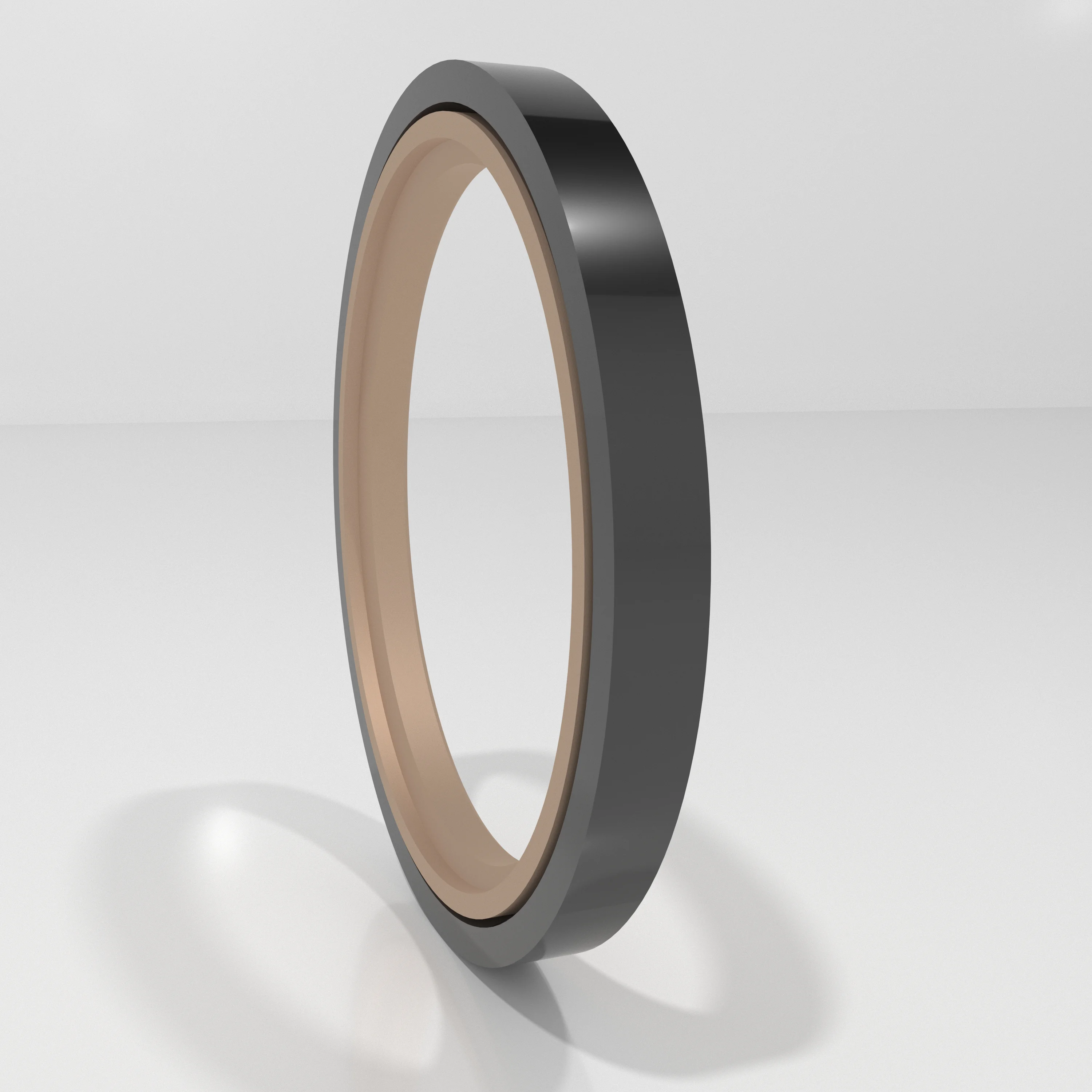

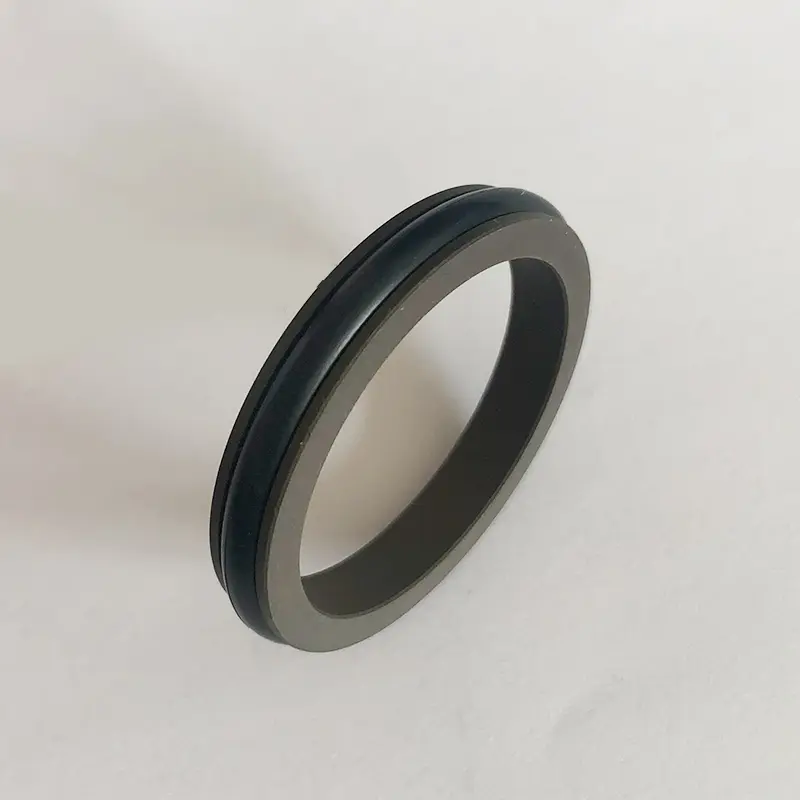

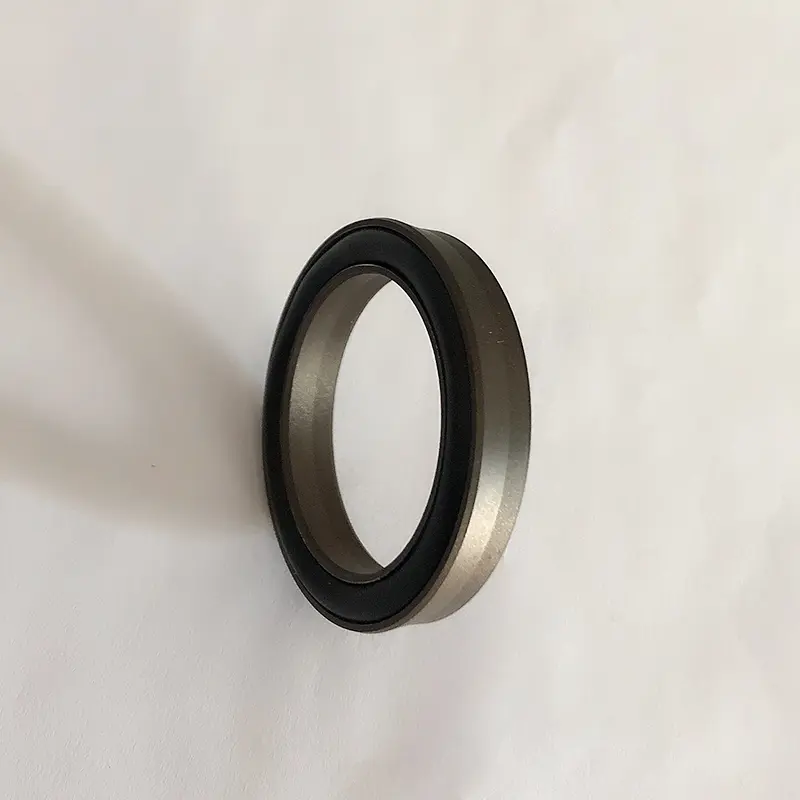

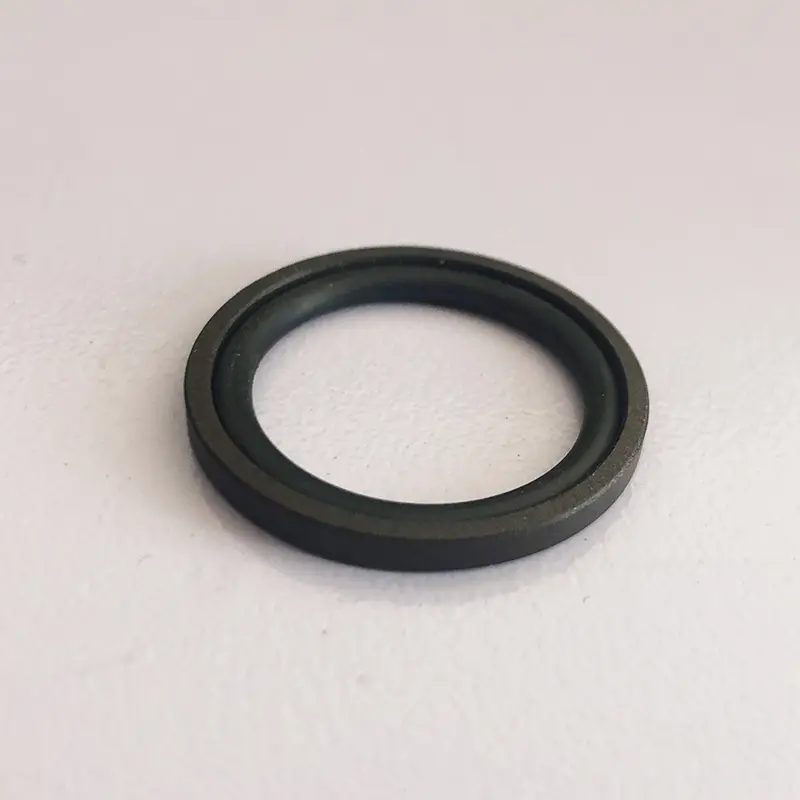

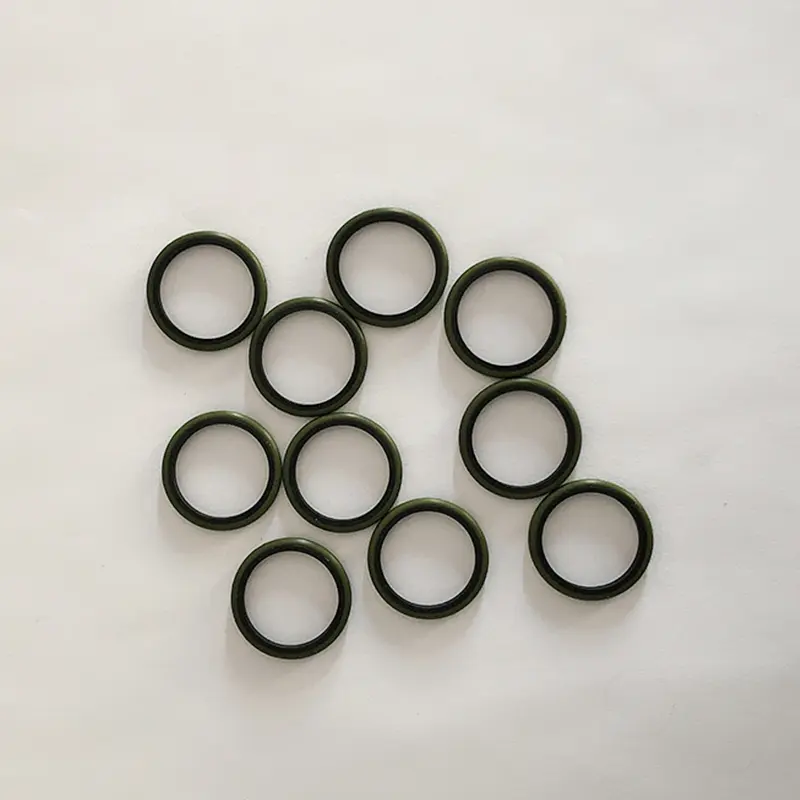

Ruichenin tarjoamat korkeapaineiset männän sauvatiivisteet koostuvat PTFE-tiivistysrenkaista ja O-muotoisista kumirenkaista, joita käytetään erityisesti hydraulisen edestakaisen liikkeen yksisuuntaiseen tiivistämiseen. Ne on jaettu RC01-RC14-sarjaan vastaavien O-renkaiden mukaan. Työskennellessä O-rengas tarjoaa säteittäisen voiman tiivistysrenkaan kulumisen kompensoimiseksi, ja tiivistysrenkaan ohut huulisuunnittelu sopii hyvin. Nämä kaksi työskentelevät yhdessä hyvän tiivistysvaikutuksen luomiseksi.
Korkean paine-männän sauvatiivisteitämme käytetään laajasti injektiomuovauslaitteissa ja muotinvaluukoneissa teollisuushydraulisissa järjestelmissä, kaivukoneissa ja kuormaimissa tekniikan koneissa, hydraulisissa osissa autojen valmistuksessa ja kunnossapidossa, laskuvälineissä ja toimilaitteissa ilmailu- ja hydraulisissa ohjausvaihteissa ja tuulilasissa laivanrakentamisessa. Ne voivat tehokkaasti varmistaa hydraulijärjestelmien vakaan toiminnan ja välttää vuotojen.
Tuoteominaisuudet ja sovellukset:
Ominaisuudet:
1. Korkeapaineinen männän sauvatiivisteitä voidaan käyttää sekä hydraulisiin että pneumaattisiin sovelluksiin.
2. Tiivistyssuoritus on aina hyvä, onko se korkea tai matala paineen tiivistysolosuhteet.
3. Matala kitka, pieni lähtökestävyys, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää.
4. Tiivisteellä on pitkä käyttöikä, joka sopii öljytöntä voitelutiivistettä.
5. Pieni rakennetila ja helppo asennus ja huolto.
Sovellettavat työolot:
Korkean paineen männän sauvan tiivisteiden sovellettavat työolot (raja -arvot eivät saa ilmestyä samanaikaisesti)
| Profiili | Malli | Paine (MPA) | Lämpötila (℃) | Nopeus (m/s) | Media |
 |
RC01/RC02 | ≤70 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Hydrauliöljy, liekin hidastin neste (HFA/HFB), kaasu jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Hydrauliöljy, liekin hidastin neste (HFA/HFB), kaasu jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekin hidastin neste (HFA/HFB), kaasu jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekin hidastin neste (HFA/HFB), kaasu jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekin hidastin neste (HFA/HFB), kaasu jne. |
| -20 ~+180 (vastaava O-rengas FKM) |
Materiaalivalinta:
1. Vastaavat O-rengasmateriaalit voidaan valita: R01-nitriilikumit (NBR), RO2 Fluororubber (FKM) jne.
14. Tiivistysrengasmateriaalit: PTFE1, PTFE2, PTFE3, PTFE4, PU jne.
Tilausesimerkki: (Vain jotkut mallit on esitetty, ota meihin yhteyttä tietyille tilausmalleille)
Tilausmalli RC01-80x89.6x7.8-PTFE3-R01
Malli-ROD-halkaisija x uran halkaisija x uran leveys PTFE3-modifioitu PTFE-materiaalikoodi R01 O-rengasmateriaalikoodi
Tilausmalli RC03—80x89x10-PTFE3-R01
Malli-ROD-halkaisija x uran halkaisija x uran leveys PTFE3-modifioitu PTFE-materiaalikoodi R01-O-rengasmateriaalikoodi
Tilausmalli RC06—80x89.9x9.2-PTFE3-R01
Malli-ROD-halkaisija x uran halkaisija x uran leveys PTFE3-modifioitu PTFE-materiaalikoodi R01 O-rengasmateriaalikoodi
Tilausmalli RC08-80X90.2X11.2-PTFE3-R01 -malli-ROD-halkaisija x uran halkaisija x uran leveysmateriaali koodi
Tekniset tiedot:
(Näytetään vain joitain malleja, ota meihin yhteyttä tietyille tilausmalleille)

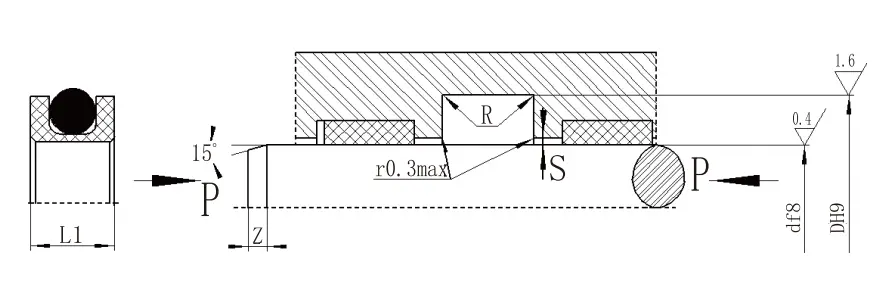

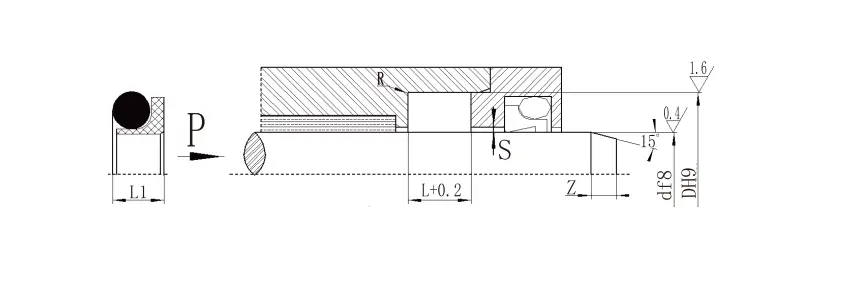

| 4.1 RC01 -tekniset tiedot (minkä tahansa kokoiset tuotteet spesifikaatiotaulukossa voidaan tuottaa) | ||||||||||
| DF8 Vakiotyyppi RC01 |
DF8 Kevyt kuorma RC01-Q |
DF8 Raskas kuorma RC01-Z |

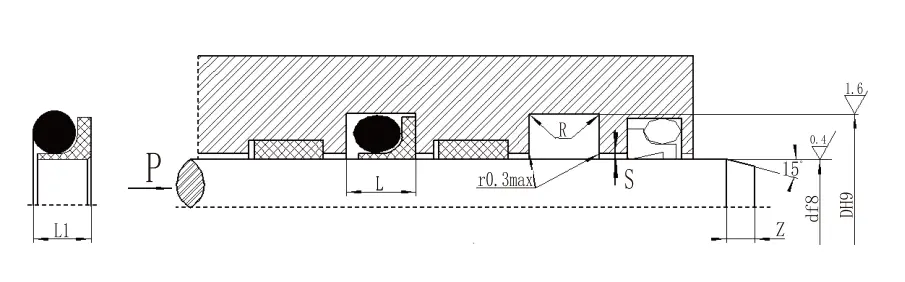

D H9 | L+0.2 | L1 | Rmax | Smax | Zminiiii | d0 | |
| <20mPa | <40mPa | |||||||||
| - | 5 ~ 17,9 | - | D+3,5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39,9 | - | d+5,0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+9,6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+12,5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | d+15,2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17,8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21,2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Huomaa: 1. ≤30 mm: n kohdalla on suositeltavaa käyttää avointa uraa. | ||||||||||
| 2. Katso kiinteät (suljetut) uratiivisteiden asentamisen yrityksemme asennusoppaasta. 3. Painetta varten> 40MPA tiivisteen juurialue käyttää H8/F8 -sovitustoleranssia. | ||||||||||

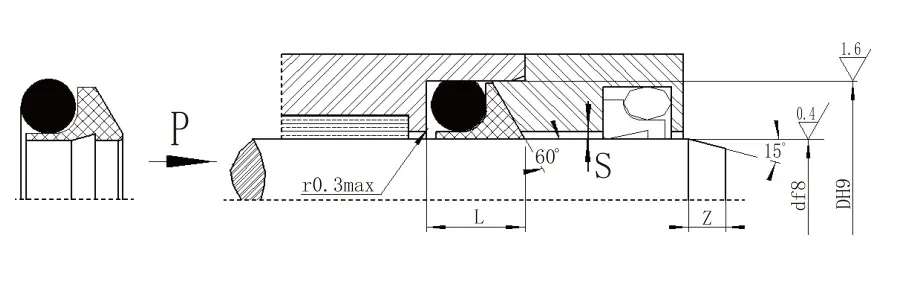

| 4.1 RC03 -spesifikaatioparametritaulukko (minkä tahansa kokoiset tuotteet spesifikaatiotaulukossa voidaan tuottaa) | |||||||
| D F8 | D H9 | L+0,2 | Smax | Zminiiii | d0 |
|
|
| <40mPa | <60mPa |
|
|||||
| 5 ~ 17 | D+4,7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9,0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12,0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14,6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21,2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Huomaa: 1. Painetta varten> 60mPa tiivisteen juuripinta-ala käyttää H8/F8-sovitustoleranssia ja erittäin korkeaa painetiivistettä Smax <0,05. | |||||||
| 2. Ota yhteyttä yritykseen, kun suljettua urarakennetta on käytettävä. | |||||||
| 4.1 RC06 -tekniset tiedot (minkä tahansa koon tuotteet määritelmätaulukossa voidaan tuottaa) | ||||||||||
| D F8 Vakiotyyppi RC06 |
D F8 Kevyt kuorma RC06-Q |
D F8 Raskas kuorma RC06-Z |
D H9 | L+0.2 | L1 | Rmax | Smax | Zminiiii | d0 | |
| <20mPa | <40mPa | |||||||||
| - | 4 ~ 17,9 | - | D+3,6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17,9 | 18 ~ 39,9 | - | d+5,0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 106,9 | 4 ~ 17,9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106,9 | 107 ~ 630.9 | 18 ~ 39,9 | D+9,9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106,9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | d+15,2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Huomaa: 1. akselin halkaisijalle ≤70 mm on suositeltavaa käyttää avointa uraa. Katso kiinteät (suljetut) uratiivisteiden asentamisen asennusoppaasta. | ||||||||||
| 2. Painetta varten> 40MPa tiivisteen juurialue käyttää H8/F8 -sovitustoleranssia. | ||||||||||
| 4.1 RC08 -tekniset tiedot (minkä tahansa kokoiset tuotteet spesifikaatiotaulukossa voidaan tuottaa) | ||||||||||
| Vakiotyyppi DF8 RC08 | Valokuorma DF8 RC08-Q | Raskas kuorma DF8 RC08-Z | Uran halkaisija D H9 | Uran leveys L+0,2 |
Tiivistön korkeus L1 | Pyöristetyt kulmat rmax | Säteittäinen välys Smax | Pamppu Zminiiii |
O-rengaslangan halkaisija d -d0 | |
| <20mPa | <60mPa | |||||||||
| - | 5 ~ 17,9 | - | D+3,6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39,9 | - | d+5,2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6,8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16,0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18,8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22,8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Huomaa: 1. Ota yhteyttä yritykseen, kun suljettua uraa vaaditaan. | ||||||||||
| 2. Paine> 60MPA, Juuri H8/F8 -sovitustoleranssi, erittäin korkea painetiiviste SMAX <0,05. | ||||||||||
