Korkean paineen tiivistysopas -elementillamme on rikas valikoima tyyppejä.
Tukirengas on tärkeä hydraulisylinterin peruskomponentti. Ruichen Seal on onnistuneesti kehittänyt kankaanvahvistetun fenolituolirenkaan (Belt) noudattamaan kansainvälisen liukurenkaan yhdistetyn tiivisteen ja pehmeän tukirakenteen kehittämistä. Vuosien harjoituksen jälkeen laatu ylittää samanlaisten ulkomaisten tuotteiden laadun, ja käyttäjät ovat olleet hyvin vastaanottaneet. Suorituskykytaulukkoa voidaan käyttää viitteeseen.

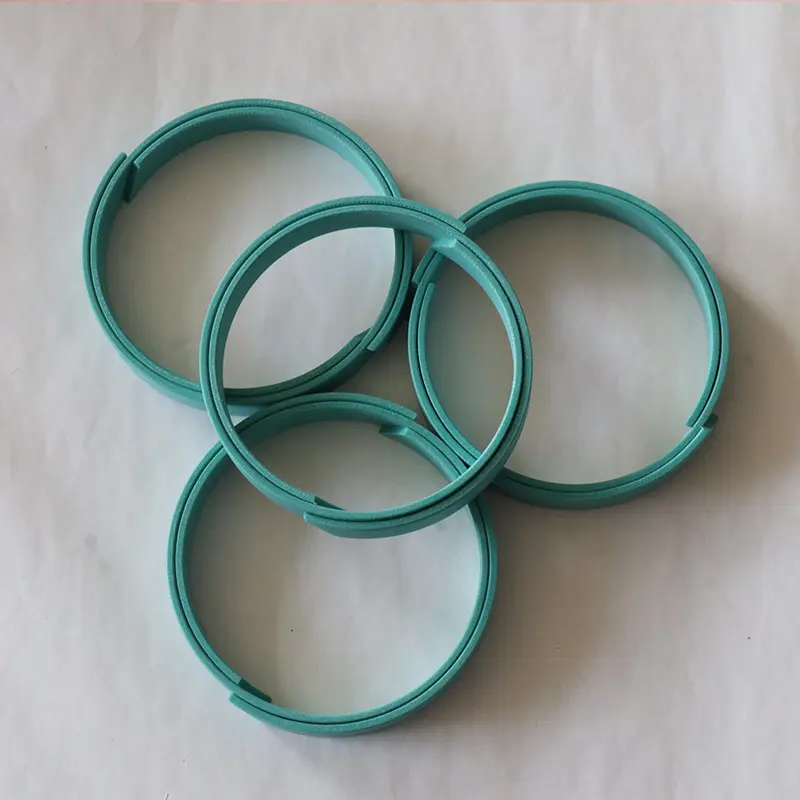

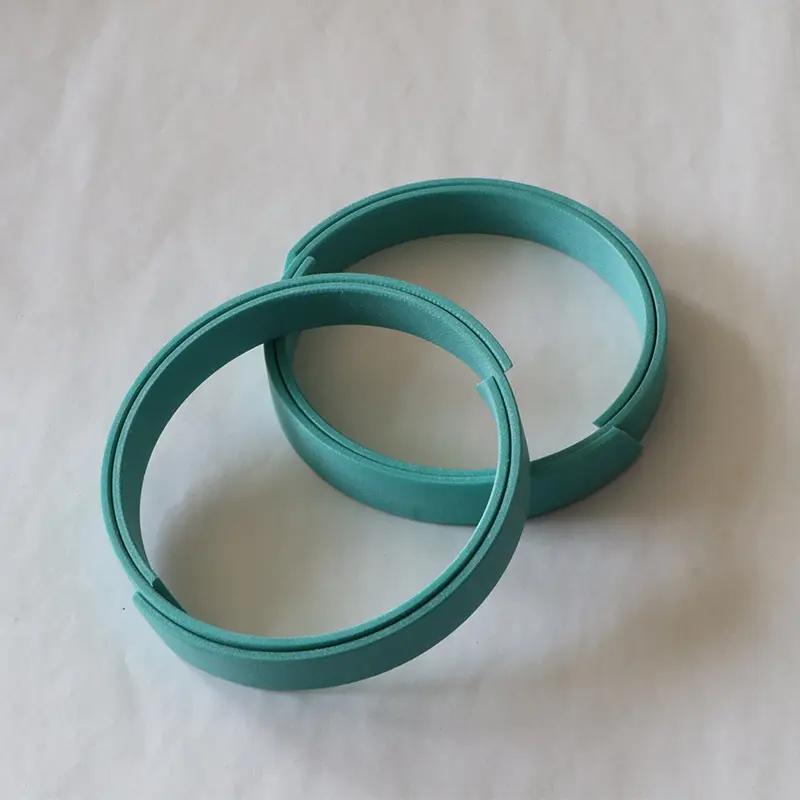

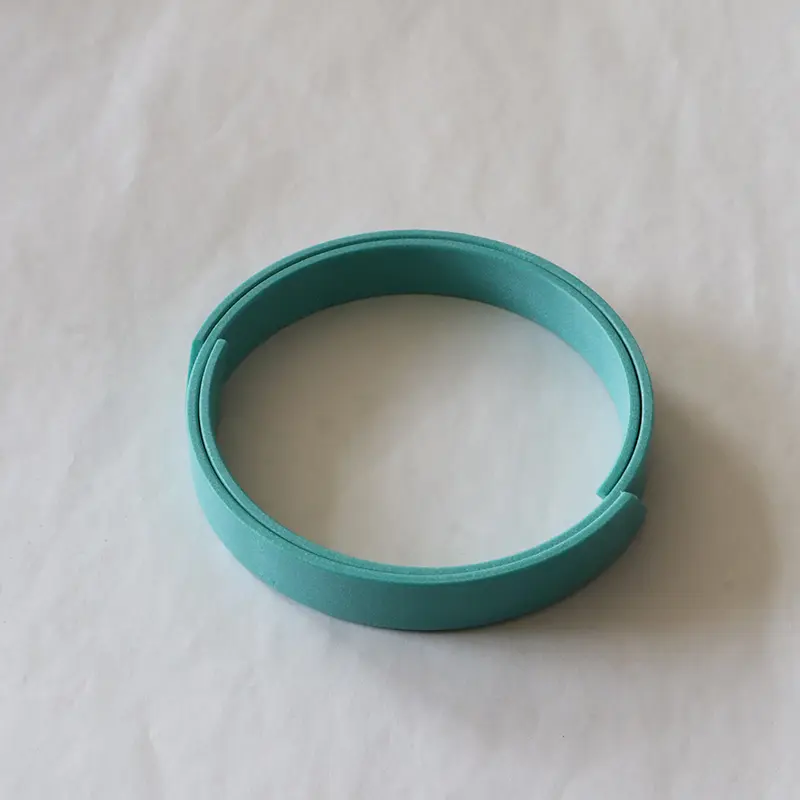

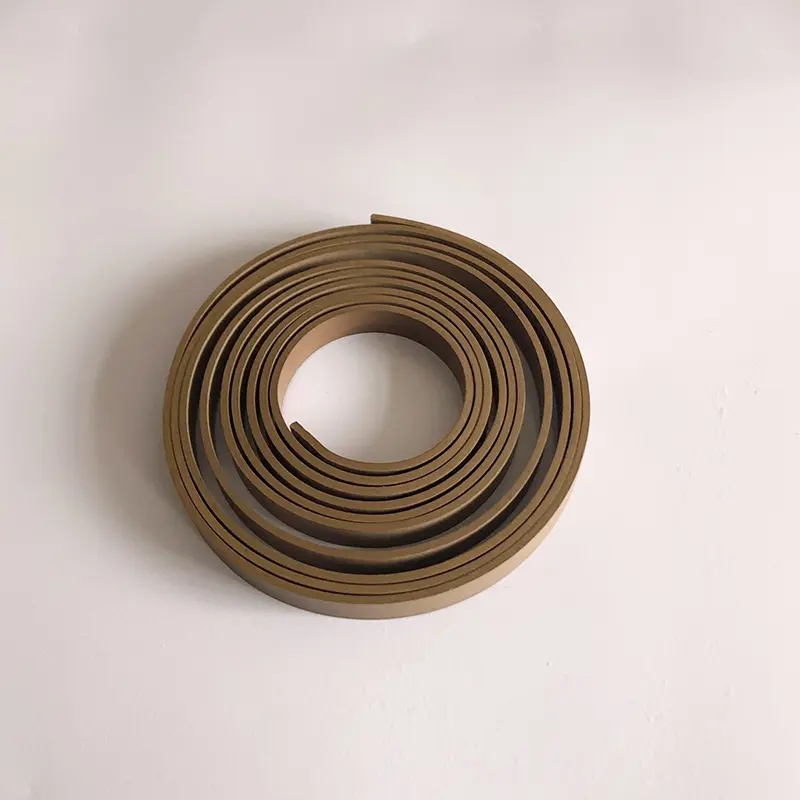

Ohjaushihnan suhteen RC1081-vahvistettu polyteraetyleenioppashihna lisää pronssijauhetta PTFE: hen jne. RC1082-kangasvahvistettu fenoli-ohjausvyö käyttää fenolikankaan vahvistettua materiaalia, ja sen säteittäinen kuormituskyky on parempi kuin PTFE-ohjaushihnan. Molemmat toimitetaan rullina, jotka on helppo leikata ja asentaa, ja ne voivat välttää metallikosketuksen. RCS- ja RCT -opasrenkaita käytetään männän sauvaan ja männään.
Kulutuskeskeisissä renkaissa on toiminta ohjaavan mäntä tai männän sauva tarkasti hydraulisylinterissä ja absorboiva säteittäinen voima, joka voi estää metallikoskettimen. Verrattuna metallirenkaisiin, ei-metallisilla kulutusrenkaisilla on kulumiskestävyyden etuja, välttäen metallikosketus, tukahduttamalla värähtelyä, mikä mahdollistaa suuremman säteittäisen puhdistuman, yksinkertaiset urat ja helppo asennus ja alhaiset ylläpitokustannukset. Niitä käytetään laajasti. Niistä kankaanvahvistetut fenoli- ja PTFE-opasrenkaat ovat saatavana paikan päällä olevissa leikkauksissa ja käyttövalmiissa tyypeissä.
Opasholkkien suhteen GFAI: ta käytetään männän sauvoissa, tukevilla, ohjaamisilla ja pölynkehityksillä; GFI: tä käytetään myös männän sauvoihin, jotka pelaavat ja ohjaavat roolia; GFA: ta käytetään Pistonsissa, mikä tarjoaa tukea ja ohjausta. Nämä tuotteet auttavat hydraulisia sylintereitä toimimaan vakaasti kaikilla näkökohdilla.
Tuoteominaisuudet ja sovellukset:
Tilausesimerkki:

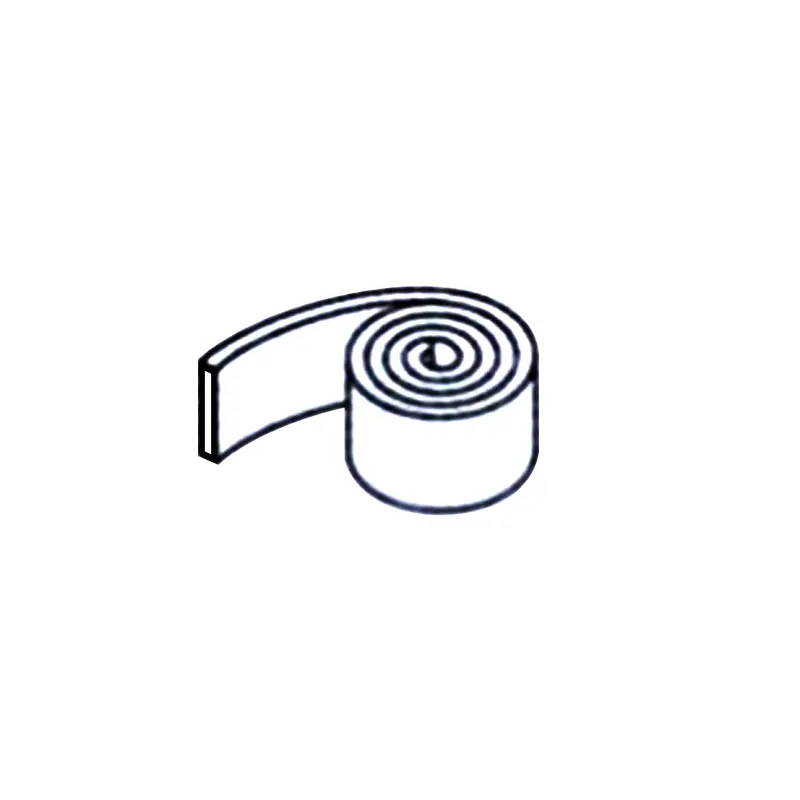

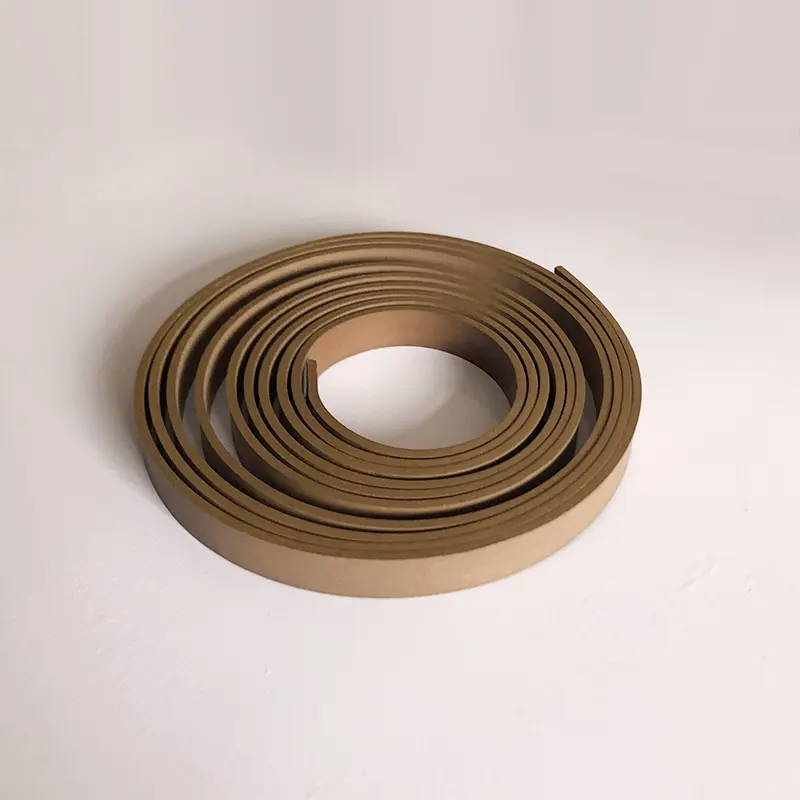

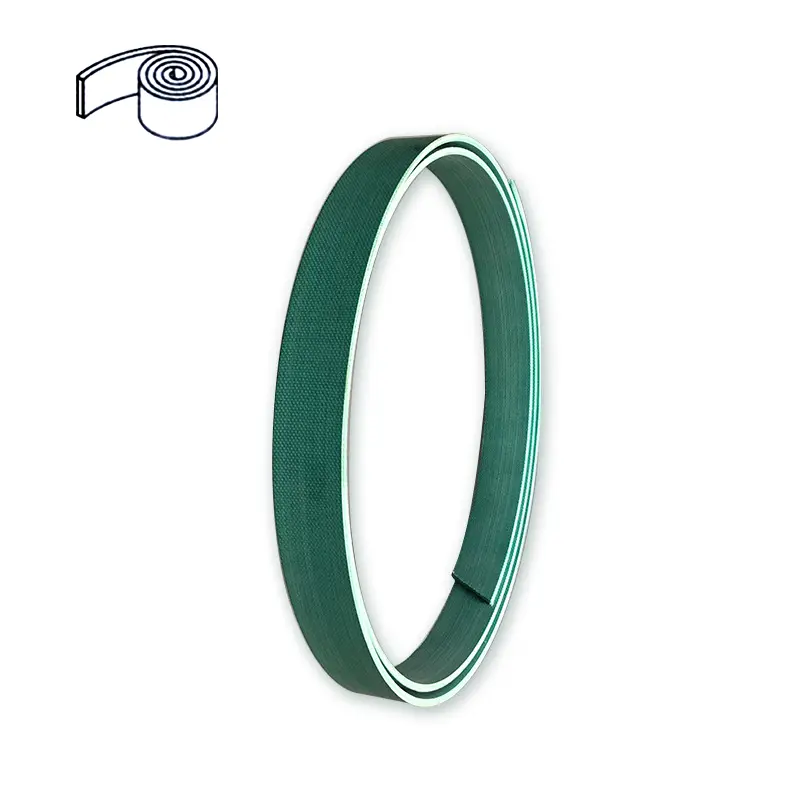

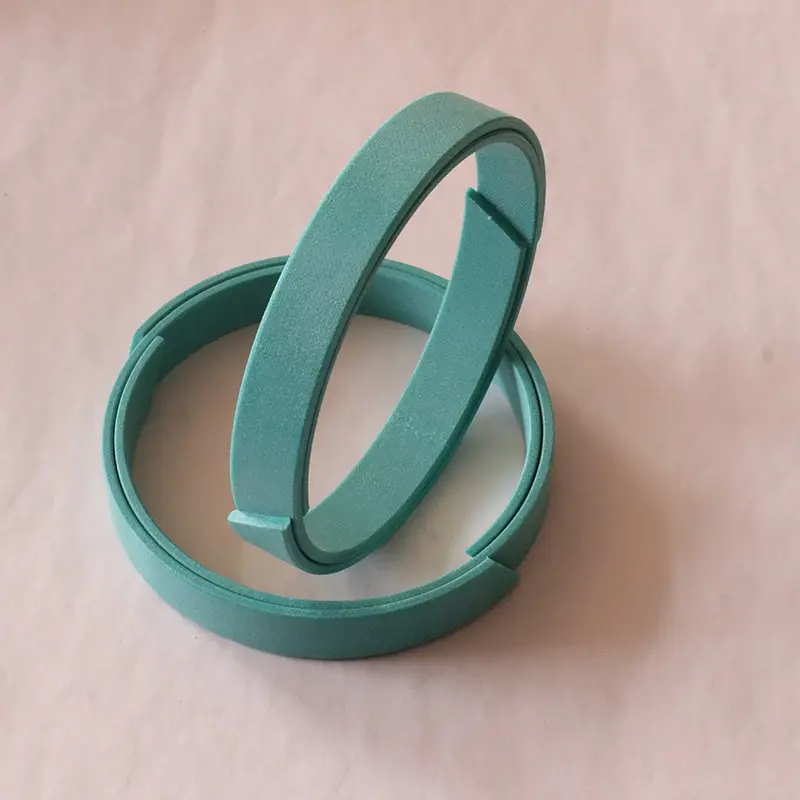

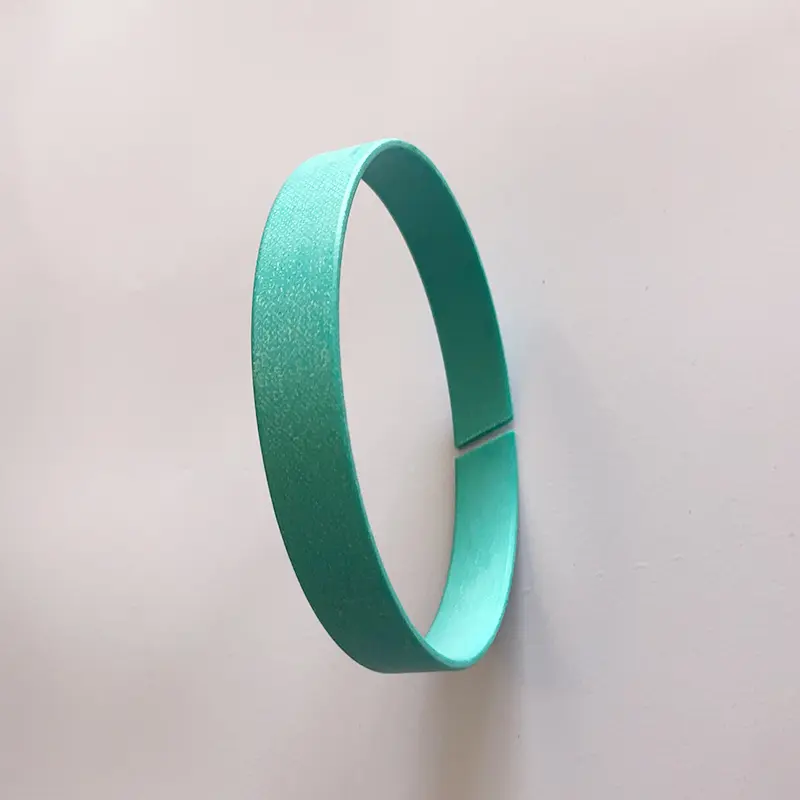

PTFE-opas TAPE Tilausesimerkki RC1081-9.7x2.5

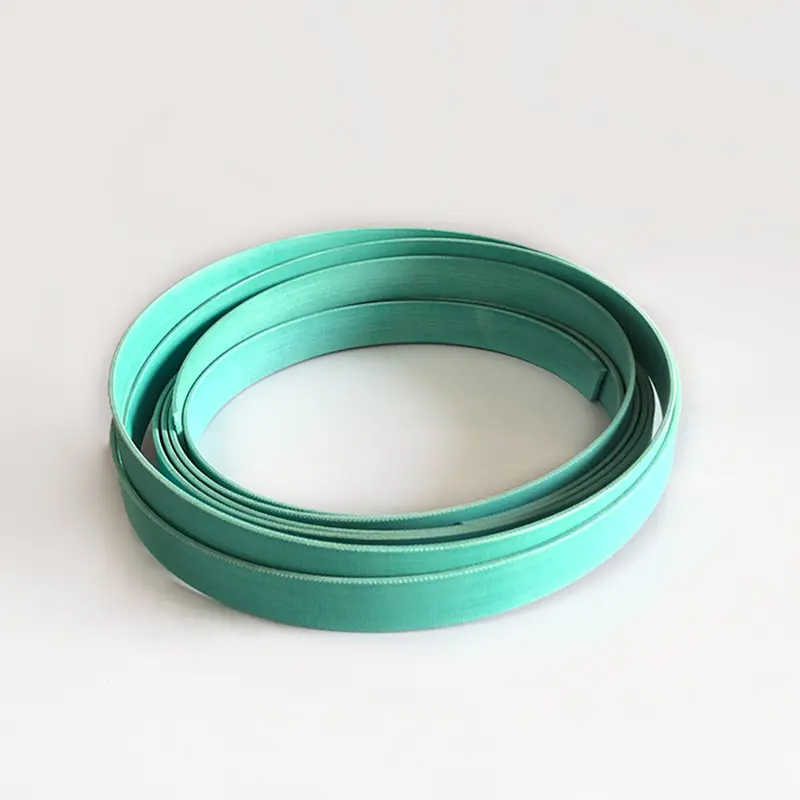

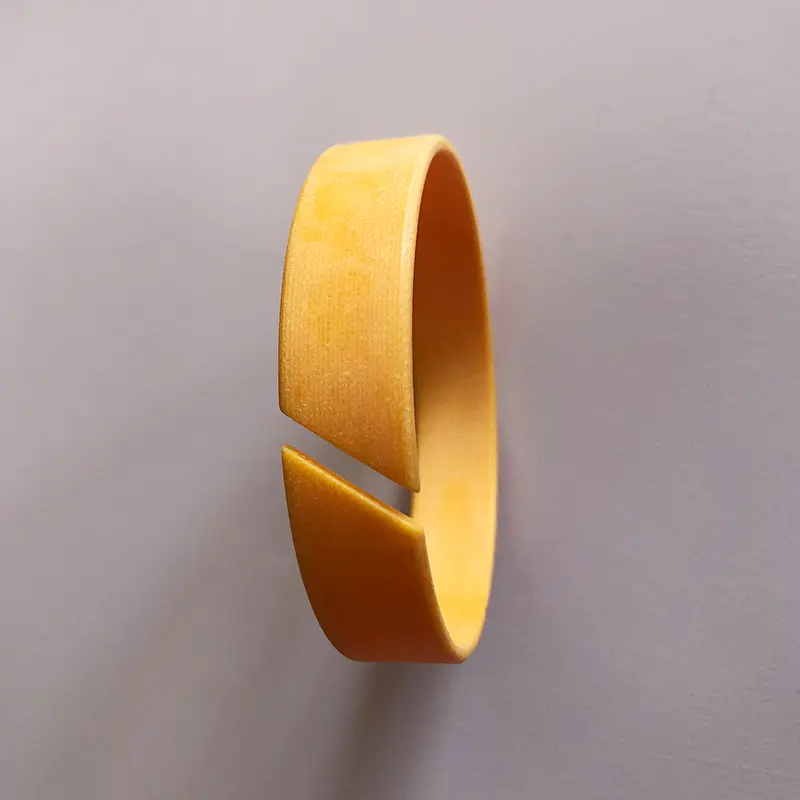

Fenolikangasoppaan TAPE-tilausesimerkki RC1082-9.7x2.5

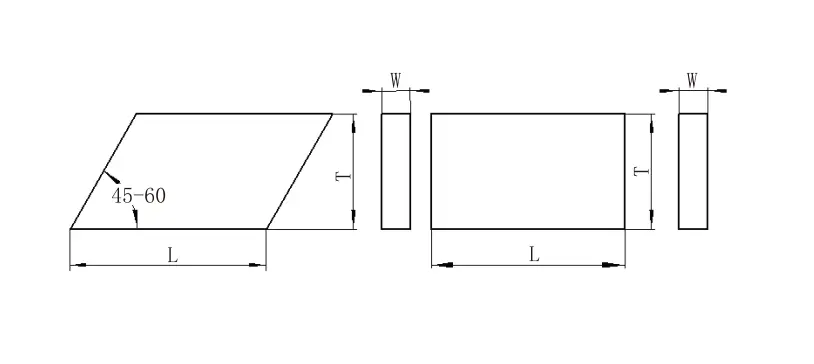

Leikkauspituuslaskelma
Akselille: l = 3,1 (d+w) reikään: l = 3,1 (D-W)
L --- rengaspituus d --- akselin halkaisija d --- reiän halkaisija w --- renkaan paksuus z --- Leikkausvälitys

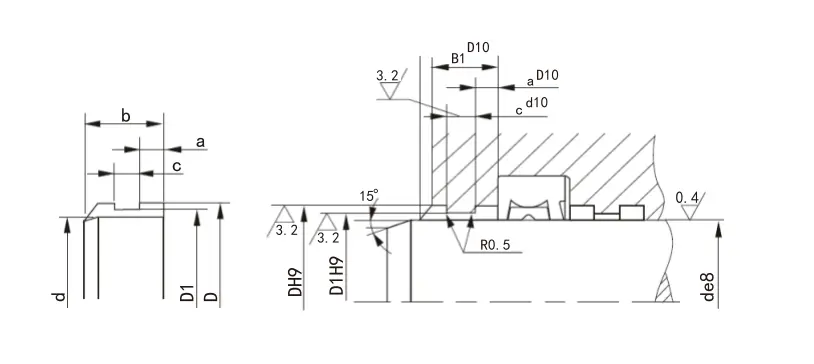

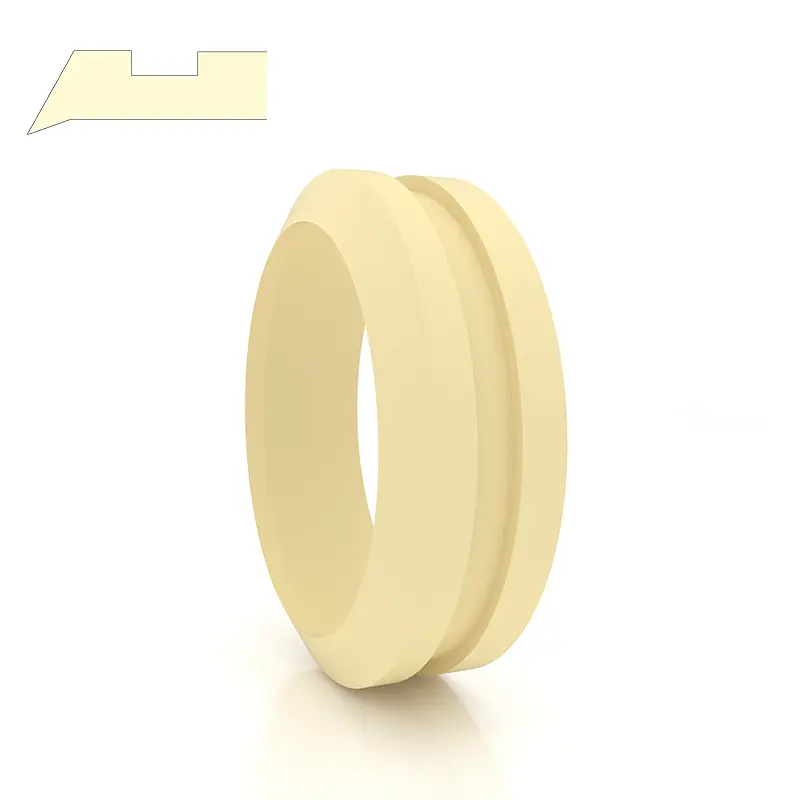

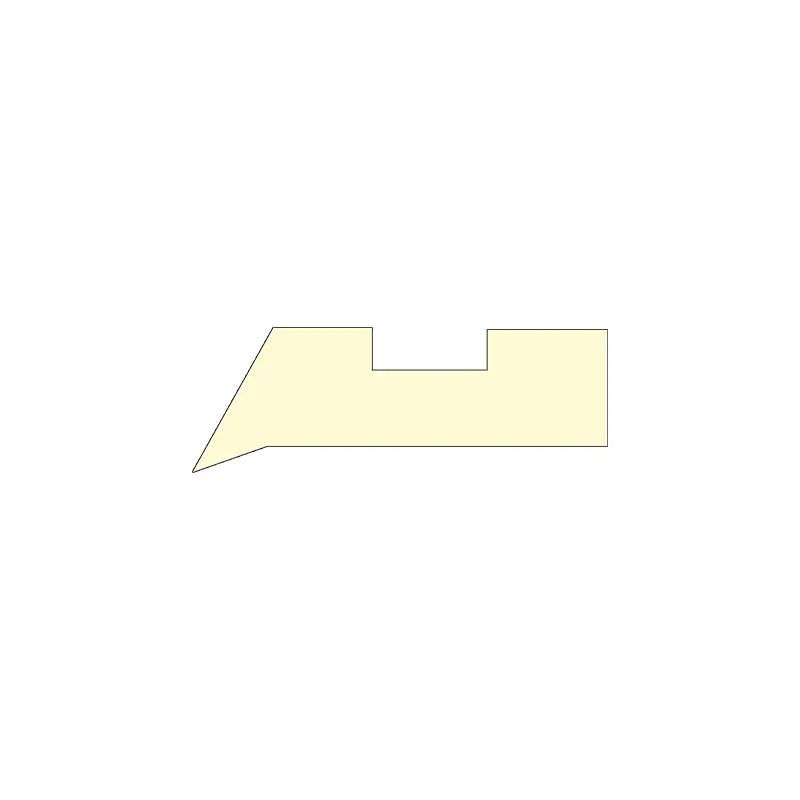

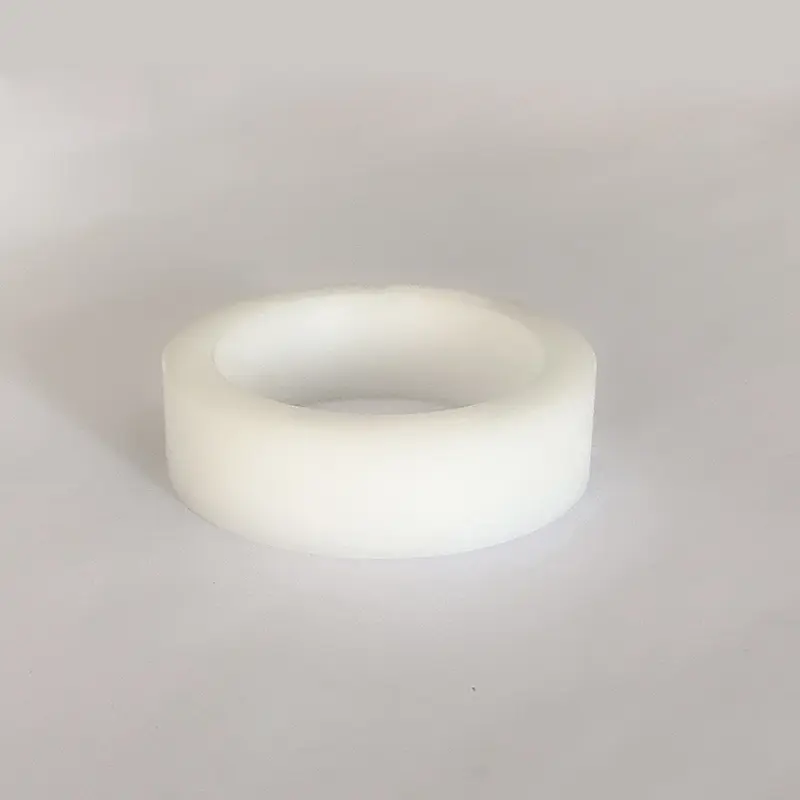

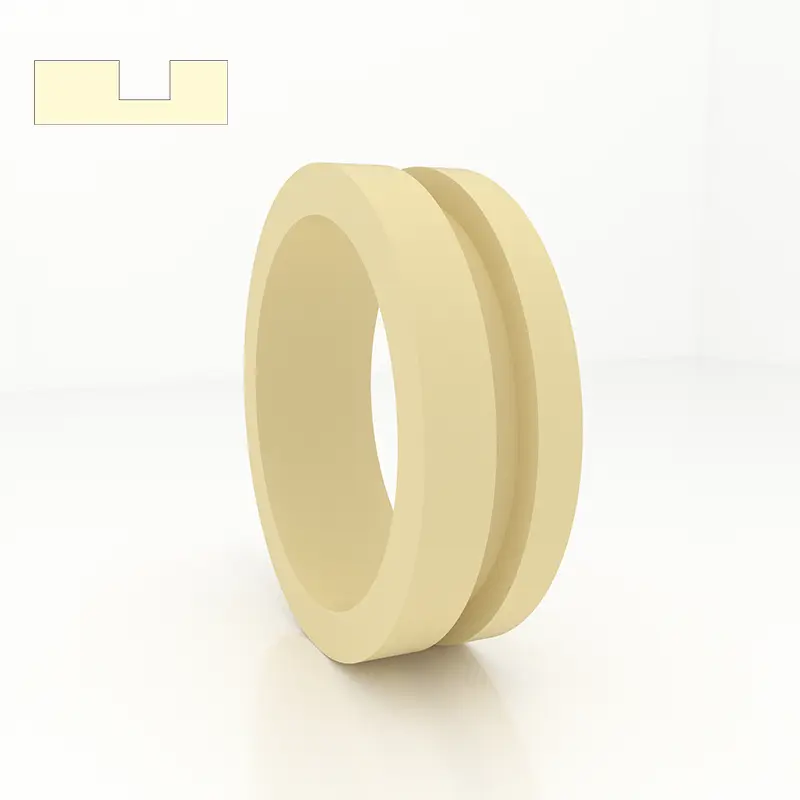

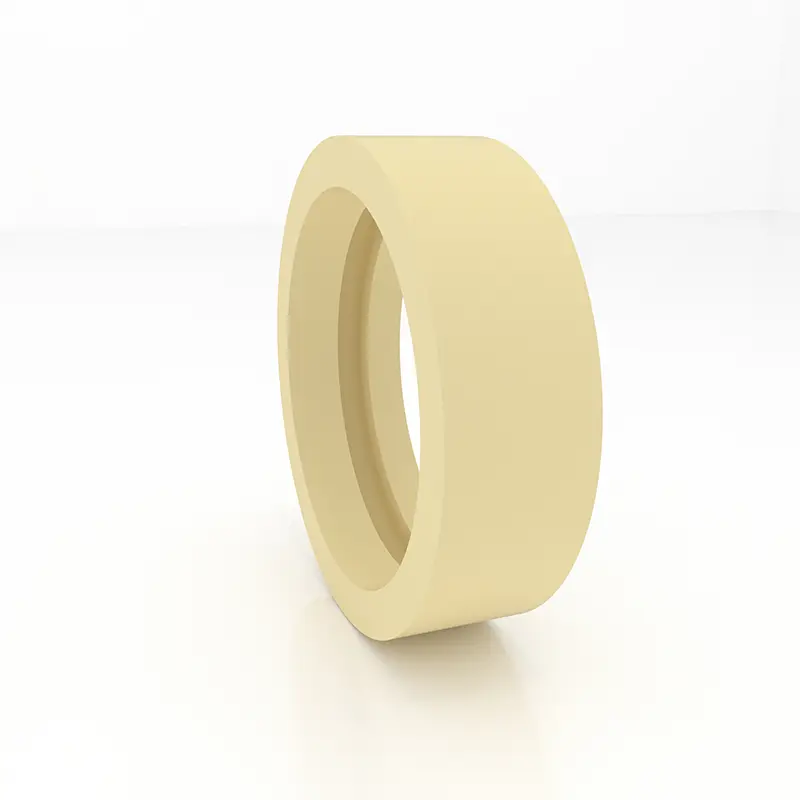

Guide Sleeve Gfai
1. Suorituskyky ja käyttö: Guide Sleeve GFAI on männän sauvan opasholkki, joka tukee ja ohjaa mäntätangoa ja jolla on pölynpitävä toiminto.
2. Materiaali: Nylon PA, polyoksimetyleeni POM ja polytetrafluorietyleeni PTFE.
3. Työolosuhteet: Työlämpötila: -55 ～+225 ℃ (PTFE: tä käytetään yli 120 ℃).
4. Suunnittelustandardi: Suunnitellessasi ja valinnassa katso FAI -sarjan nälkäyhtiö.
5. Merkitys- ja tilausmenetelmä: Opasholkki GFAI on merkitty tilausnumerolla, esimerkki: GFAI-0600PTFE

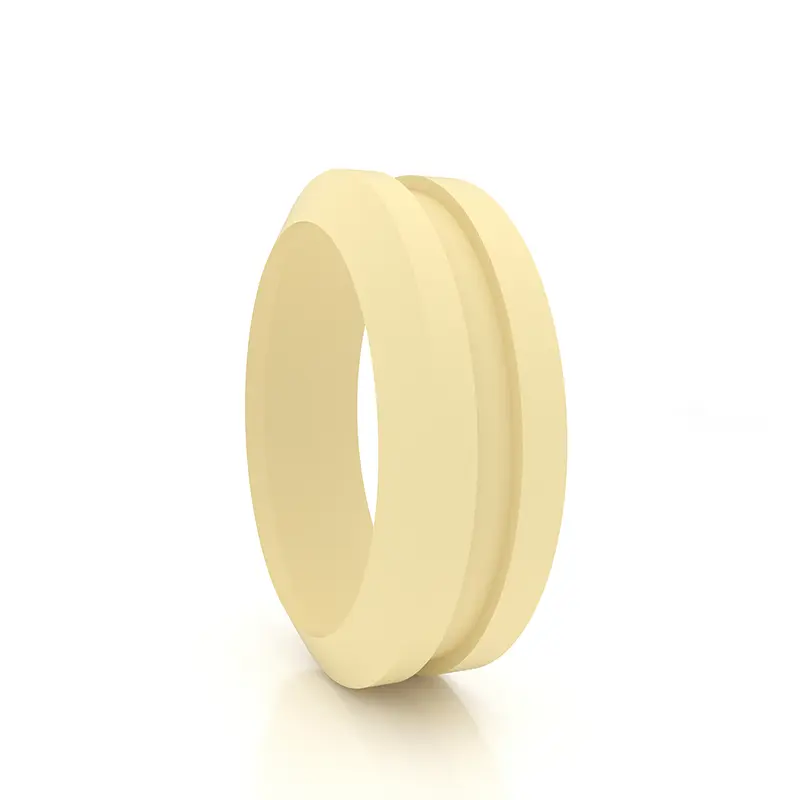

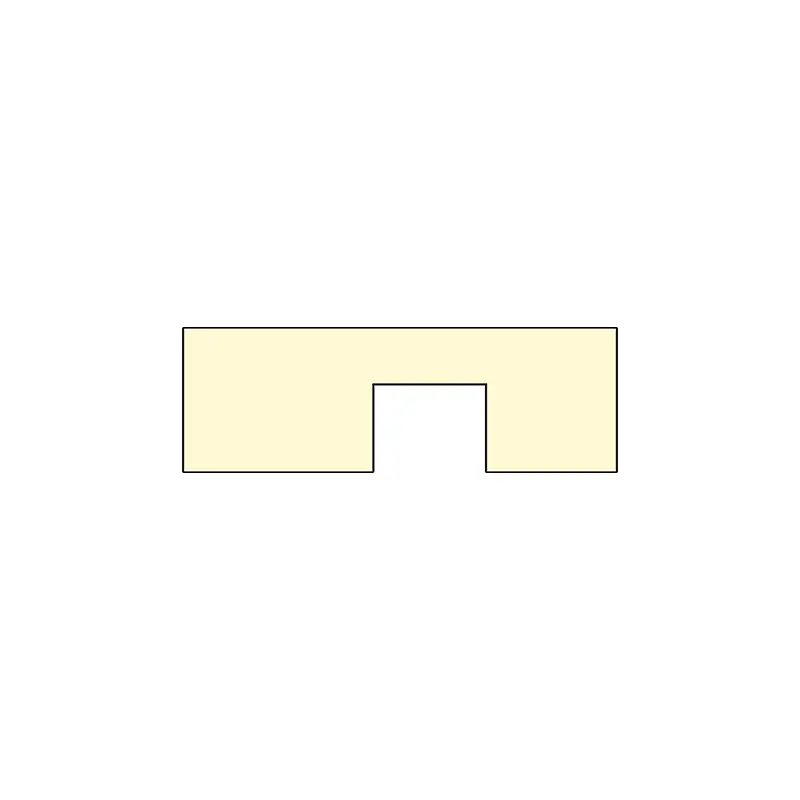

Guide Sleeve GFI
1. Suorituskyky ja käyttö: Ohjausholkki GFI on männän sauvan opasholkki, joka tukee ja ohjaa männän sauvaa.
2. Materiaali: Nylon PA, polyoksimetyleeni POM ja polytetrafluorietyleeni PTFE.
3. Työolosuhteet: Työlämpötila: -55 ~+255 ℃ (PTFE: tä käytetään yli 120 ℃)
4. Suunnittelustandardi: Suunnitellessasi ja valittaessa katso Hunger's Fi -sarja.
5. Merkitys- ja tilausmenetelmä: Opasholkki GFI on merkitty tilausnumerolla, esimerkki: GFI-0360PA

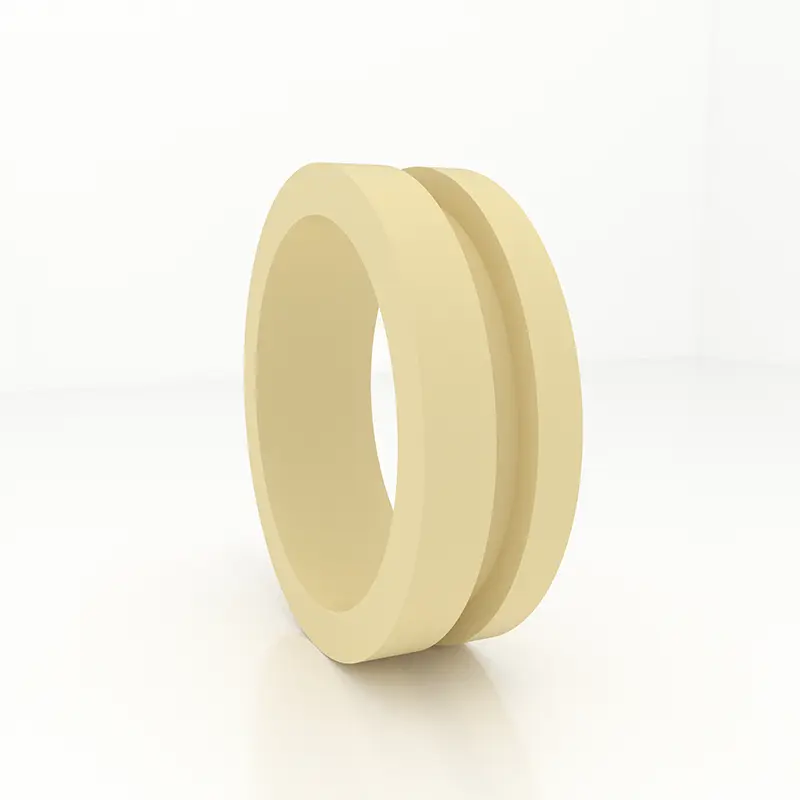

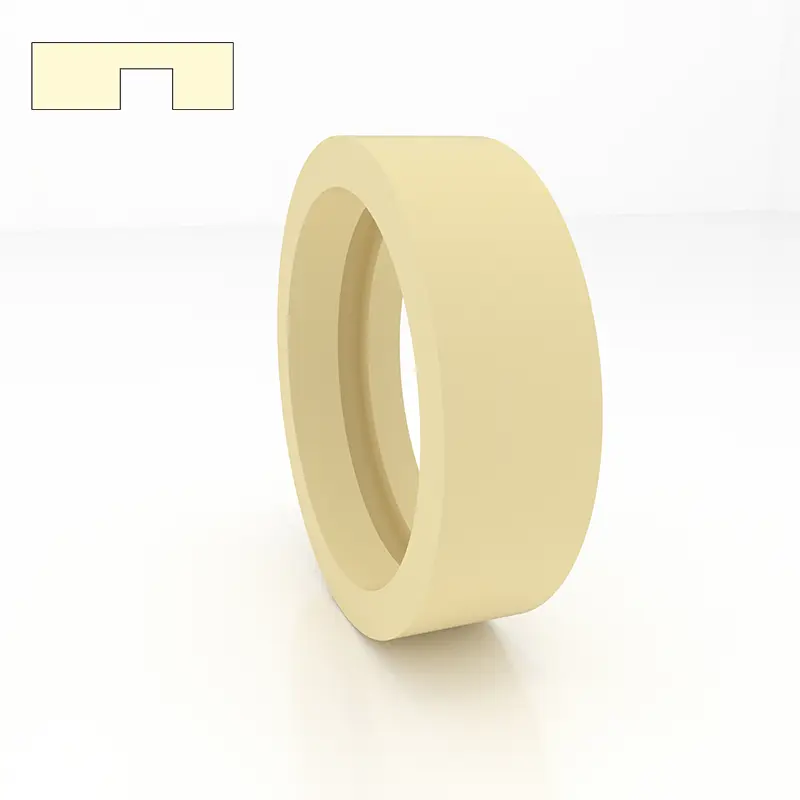

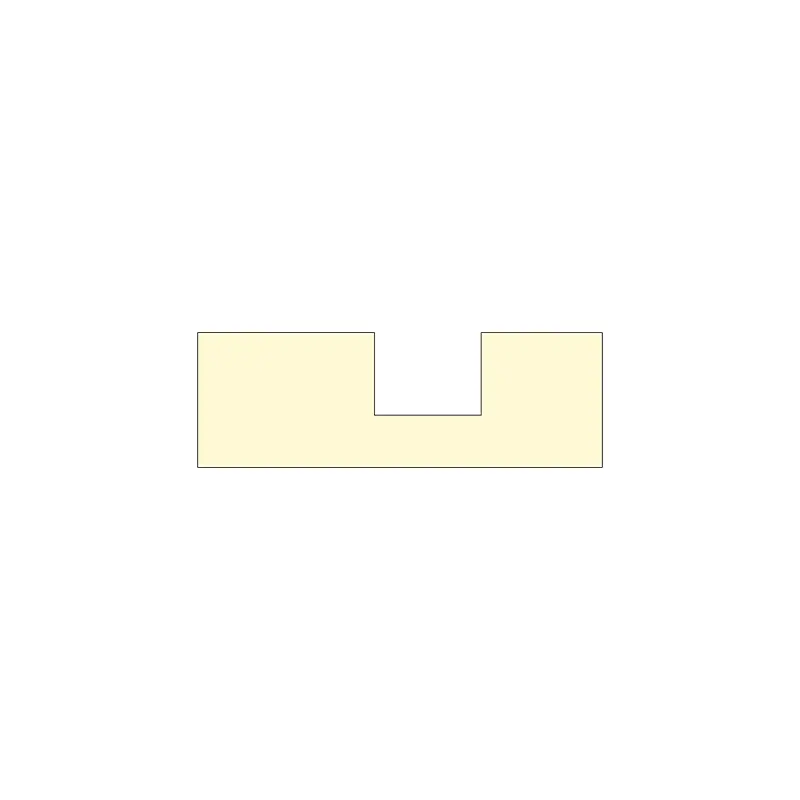

Guide Sleeve GFA
1. Suorituskyky ja käyttö: Ohjaushiha GFA on männän ohjausholkki, joka tukee ja ohjaa mäntää.
2. Materiaali: Nylon PA, polyoksimetyleeni POM ja polytetrafluorietyleeni PTFE.
3. Työolosuhteet: Työlämpötila: -55 ~+255 ℃ (PTFE: tä käytetään yli 120 ℃)
4. Suunnittelustandardi: Kun suunnittelet ja valitaan, katso Hunger's FA -sarja.
5. Merkitys- ja tilausmenetelmä: Opasholkki GFA on merkitty tilausnumerolla, esimerkki: GFA-0560PA

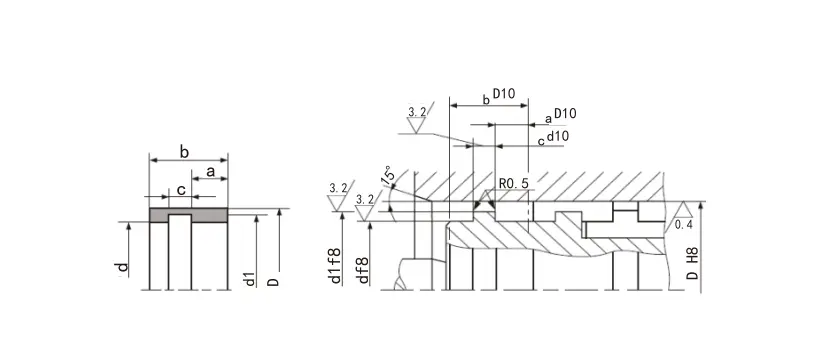

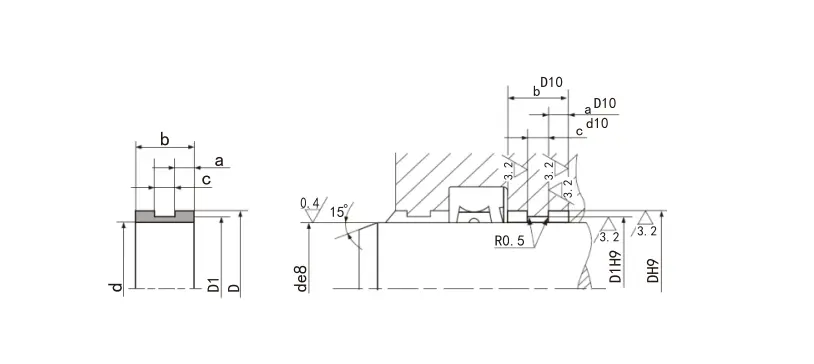

6. Rakennelaite:
Tekniset tiedot:
| Malli | Uran leveys H+0,2 |
Paksuus T - 0,05 |
Paksuus t T - 0,05 |
Paksuus T - 0,05 |
Paksuus T - 0,05 |
Paksuus T - 0,05 |
| RC1081/1082-4,2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Huomaa: BoldFace -sarja on yleisesti käytetty sarja. Jos vaadittu tuote ei ole tässä taulukossa, ota meihin yhteyttä. | ||||||

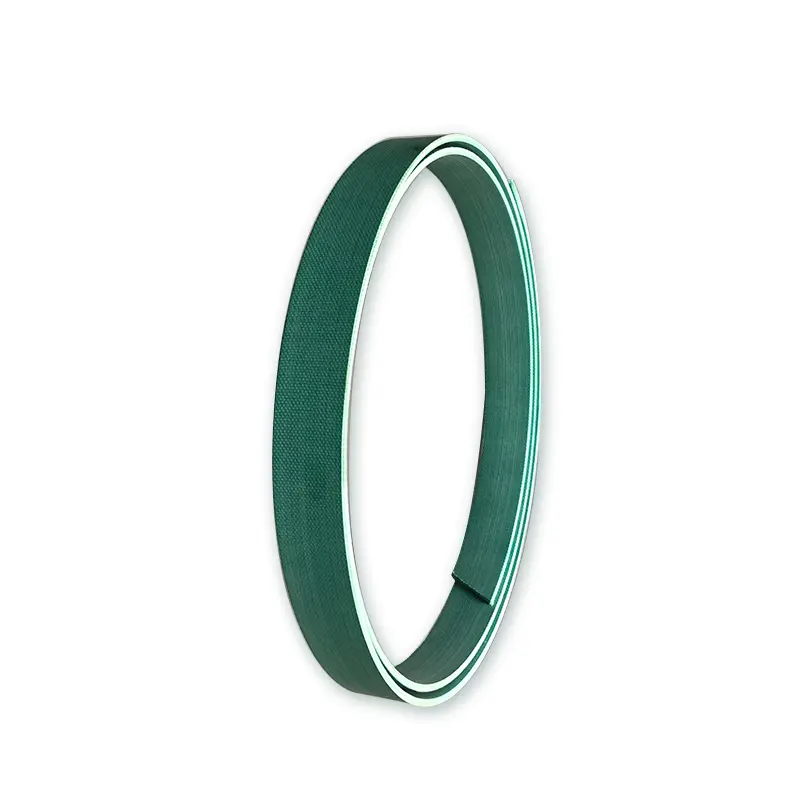

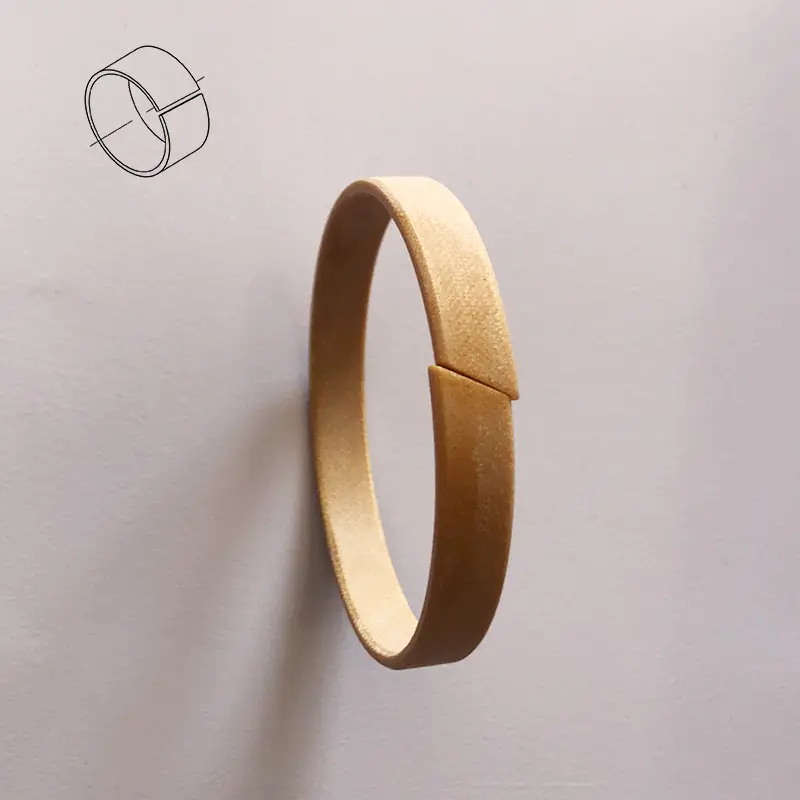

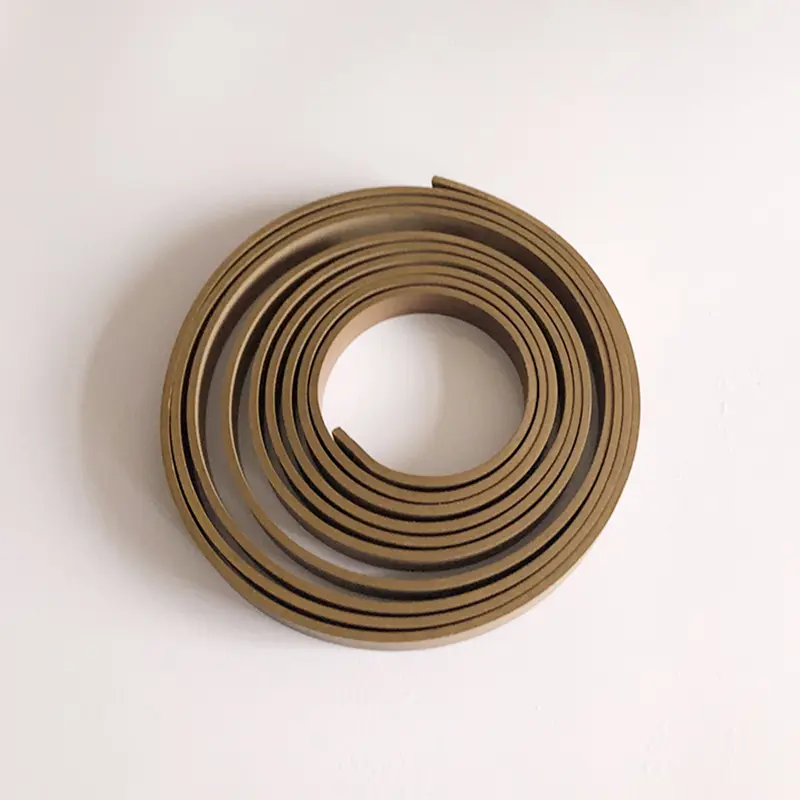

Kankaan vahvistettu fenolinen tukirengas (vyö)
Tukirengas on tärkeä peruskomponentti hydraulisylinterissä. Liukumisrenkaan yhdistelmätiivisteiden ja pehmeiden laakerirakenteiden kehittämiseen maailmassa on onnistuneesti kehittänyt kangasvahvistetut fenoliset tukirenkaat (vyöt). Vuosien varsinainen käyttö on osoittanut, että tämä tuote on saavuttanut tai ylittänyt samanlaisten ulkomaisten tuotteiden laatutason ja käyttäjät ovat sitä suuret. Taulukot 1-4 ovat yrityksen tuottamien tukirenkaiden (vyö) suorituskykytaulukot.
Taulukko1 Tukirenkaan ja Busak+Shamba -tuotteiden fysikaalisten ominaisuuksien vertailu
| Näytteenlähde | Tukirenkaan paksuus (mm) | Puristuslujuus (MPA) | Öljynkestävä painonmuutosnopeus hydrauliöljy (70 ± 2 ℃*24H) | Murtumisvahvuus (MPA) | Keikarakennusten tarttuvuus (KN/M) |
| Muoti+shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Tuotteemme | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (grafiittia) | 390 | 0.63 | 36.4 | 2.08 |
| Näytetyyppi | Tuotteemme | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (päivä) | Pohdifioitu polyoksimetyleeni | Kissa (Yhdysvallat) | |
| Mitattu arvo | Vaadittavat indikaattorit | ||||||||
| Puristuslujuus (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Näytetyyppi | Tuotteemme | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (päivä) | Pohdifioitu polyoksimetyleeni | Kissa (Yhdysvallat) | |
| Mitattu arvo | Vaadittavat indikaattorit | ||||||||
| Puristuslujuus (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Kuorma yksikköä kosketuspituus W (n/mm) | Hertz -yhteysrele ΔH (N/MM2) | Kitkakerroin | |||
| Kuiva kitkatila | Öljy tiputusvoitelutila | ||||
| Tuotteemme | Orchot TLG | Tuotteemme | Orchot TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| Materiaali | Ptfe+pronssi |

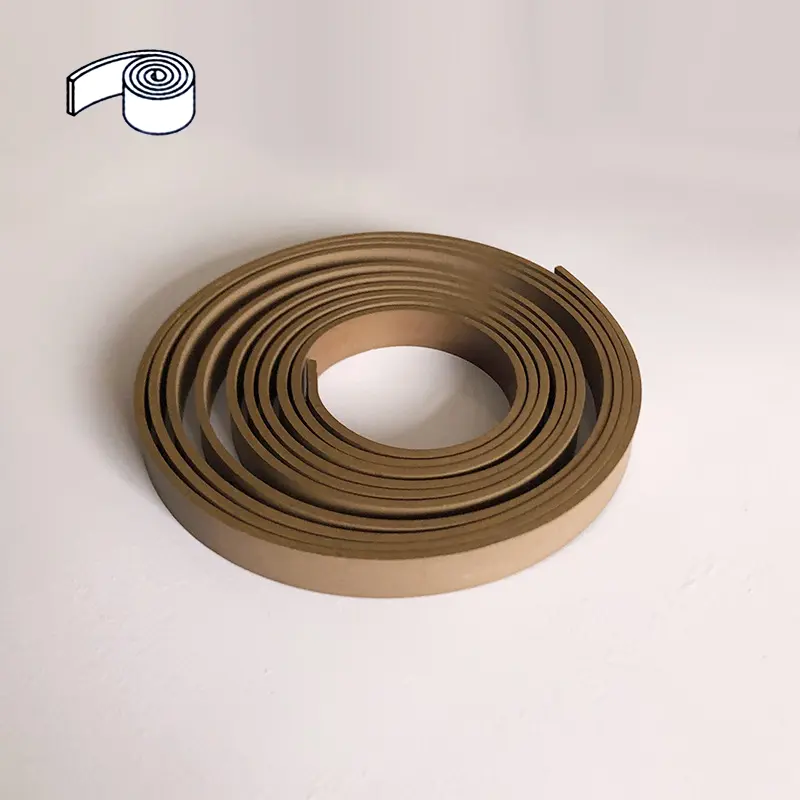

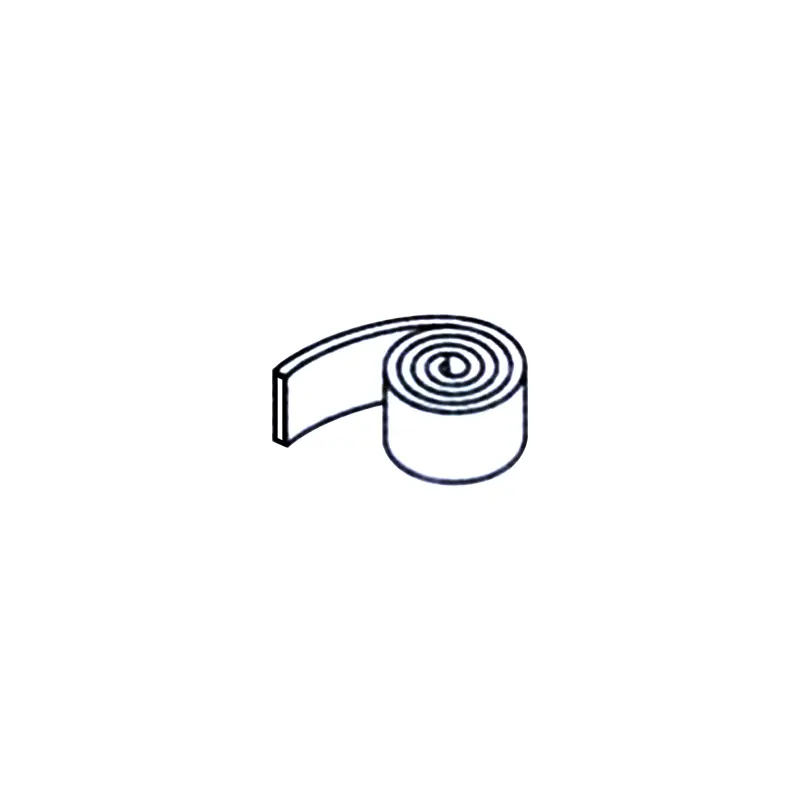

| Toimittaa | Rullaa (yleensä noin 20 metriä/rulla) tai leikkaa vaadittavaksi pituuteen |
| Edut | 1. Matala kitka, ei hiipivää ja purevaa; |
| 2. voi toimia hyvin jopa ilman riittävää voitelua; | |
| 3. Kestävä monille väliaineille, erinomainen kemiallinen stabiilisuus; | |
| 4 | |
| 5. Sillä on myös hyvä kulumiskestävyys nopeissa ja kevyissä tilanteissa, joten se on yleisimmin käytetty kulutuskestävä rengas; | |
| 6. Ei kokorajoituksia, sitä voidaan käyttää suurissa halkaisijaltaan. | |
| Lämpötila | -60 ~+200 ℃ |
| Enimmäisnopeus | 15m/s |
| Suurin suulakepuristuslujuus | 15N/mm2 (20 °) |
| 7,5N/mm2 (80 °) | |
| 5N/mm2 (120 °) |

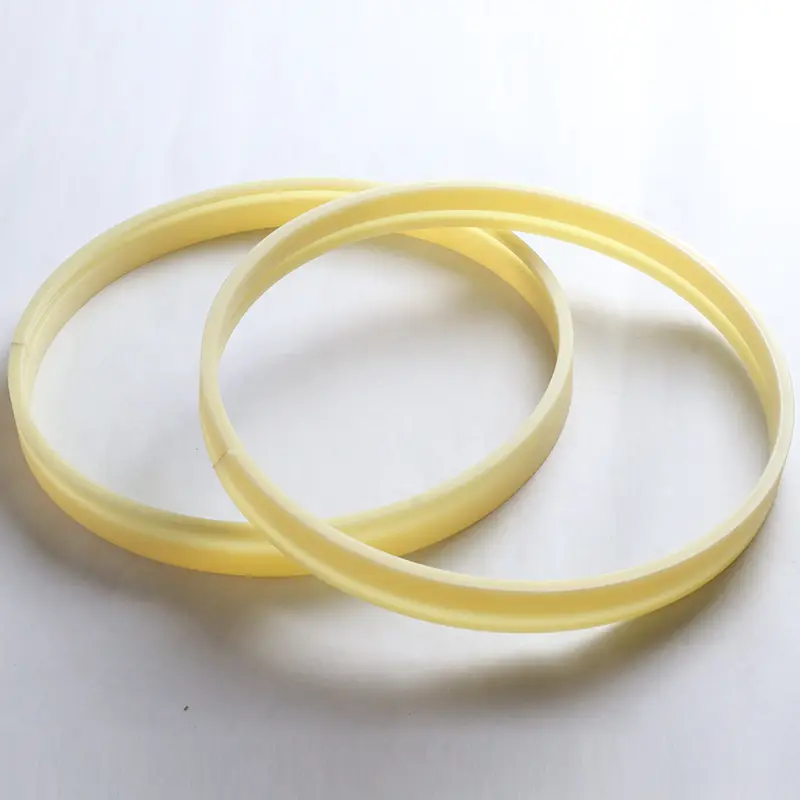

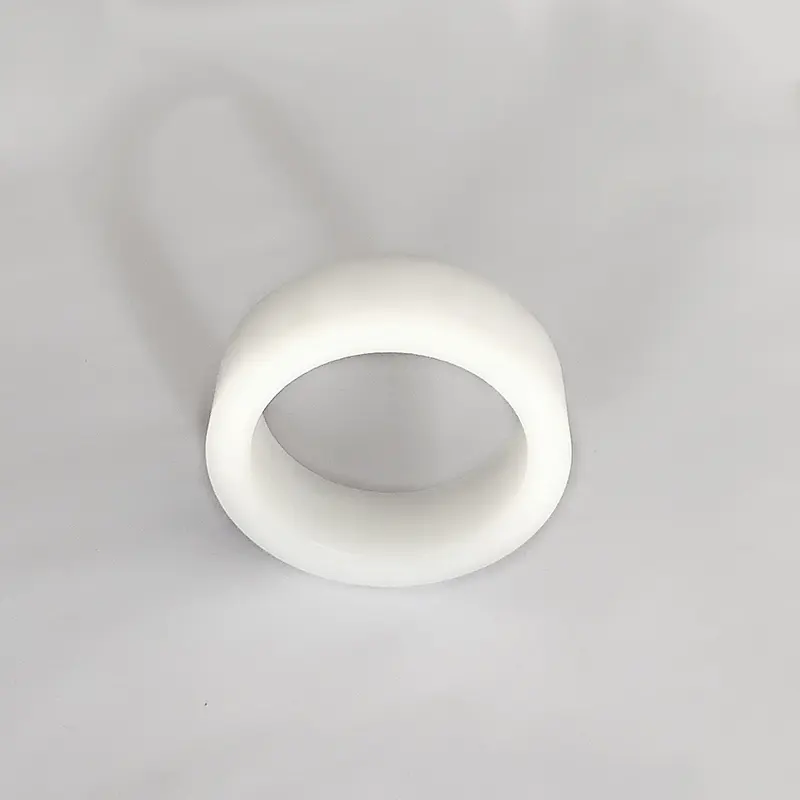

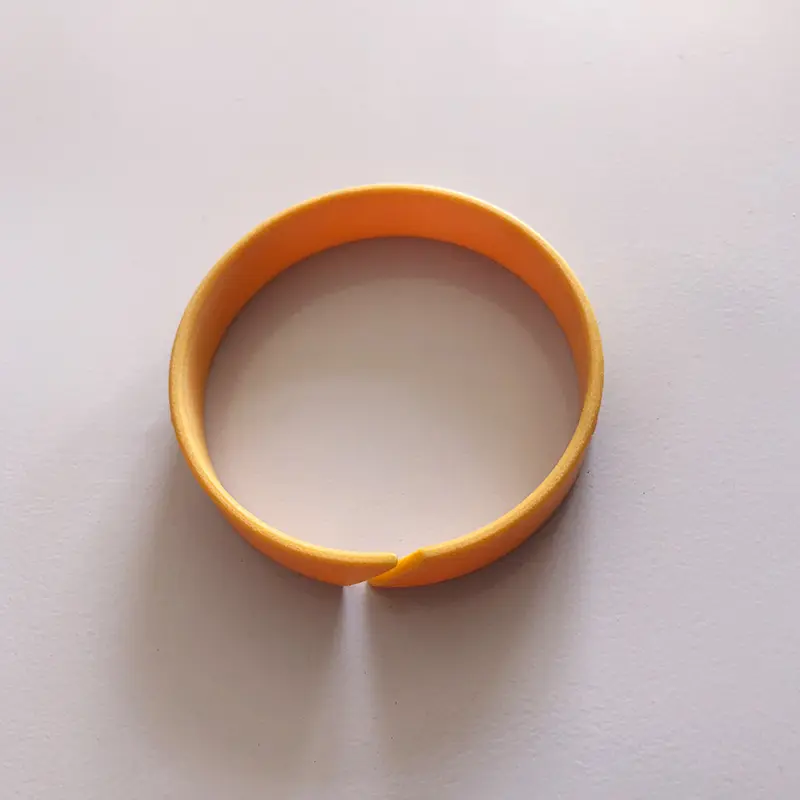

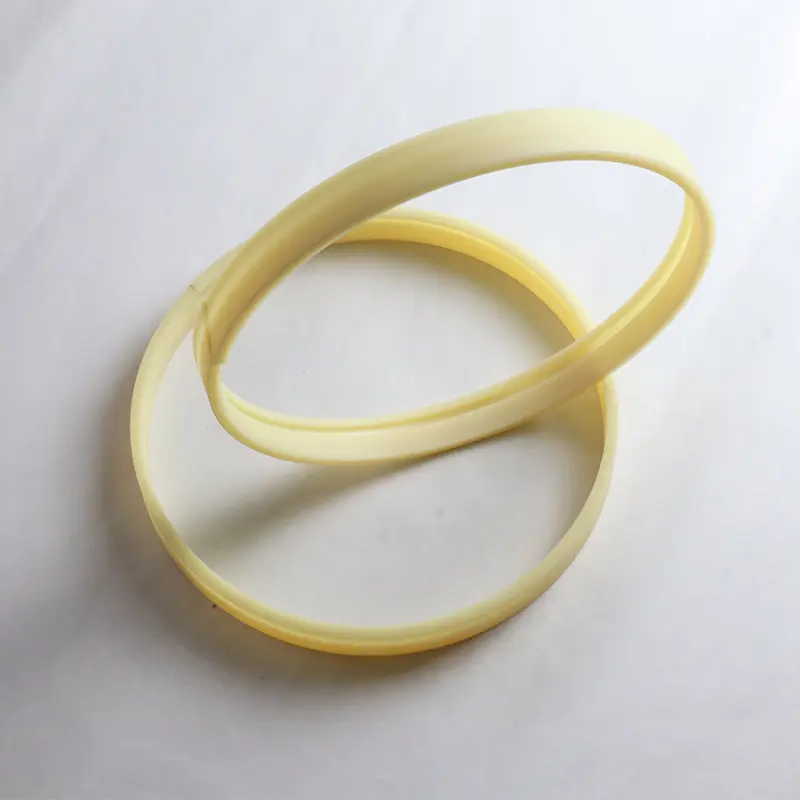

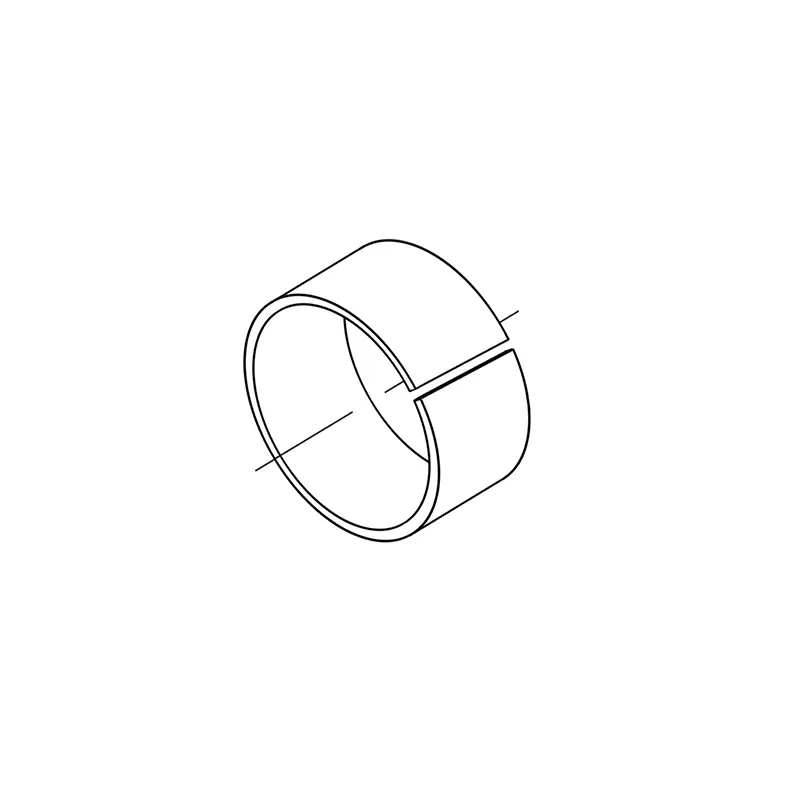

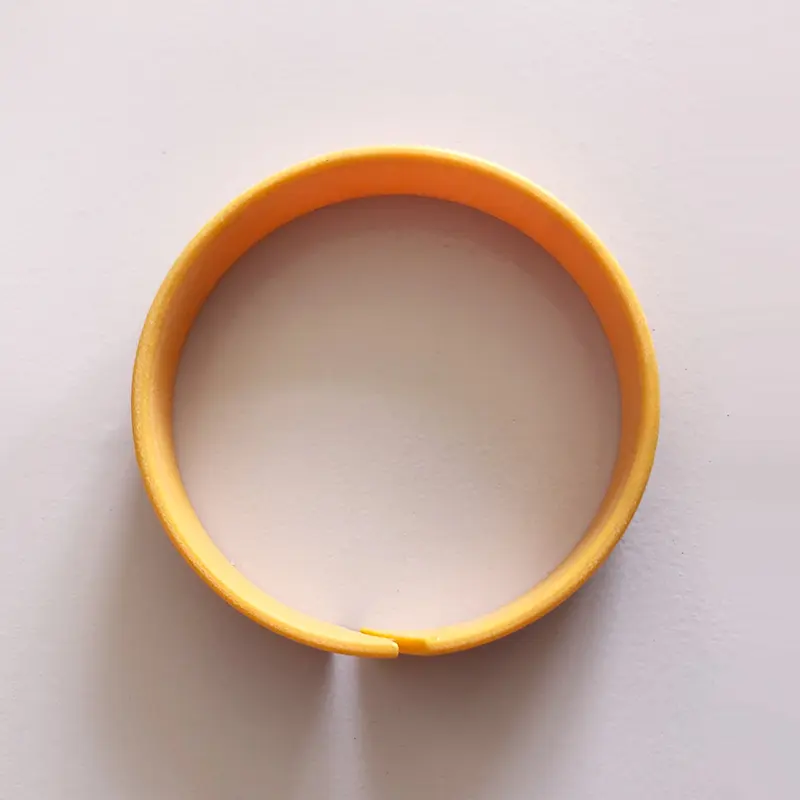

RCS: n ei-metallinen opasrengas männän sauvalle
RCT: n ei-metallinen opasrengas mäntälle
Hydraulisylinterissä kulkevan männän tai männän sauvalle kulutusrenkaassa on tarkka opasvaikutus ja se voi absorboida säteittäisiä voimia. Samanaikaisesti kulutusrengas voi estää liukuvien osien metallikontaktin hydraulisylinteriin. Verrattuna metallirenkaisiin, ei-metallisilla kulutusrenkaisilla on monia etuja. Niistä kankaanvahvistetut fenoli- ja PTFE-opasrenkaat ovat saatavana paikan päällä leikkaustyypissä ja käyttövalmiina.
1. Hyvä kulumisvastus
2. Vältä metalli-metalli-kosketusta
3. Voi tukahduttaa mekaanisen tärinän
4. Käyttökestävän renkaan keskitysvaikutuksen vuoksi on sallittua suuri säteittäinen välys
5. Ura on yksinkertainen ja helppo asentaa
6. Edellä mainittujen etujen perusteella alhaiset ylläpitokustannukset, sitä käytetään laajasti
Materiaali:
1. Polytetrafluorietyleeni PTFE3 (yleinen materiaali), PTFE4 (sovellettavissa matalan viskositeetin väliaineisiin, kuten vesi), PTFE1 (matala kitkavaatimukset, kuten pneumatiikka)
14. Polyoksimetyleeni pom tai nylon PA ja sen modifioidut materiaalit
3. Formaldehydihartsi + vahvistuskuituprif
Vertailutaulukko eri materiaalien kuormituskapasiteetista (referenssi)
| Materiaali | Kantokyky Max (N/MM2) |
| PTFE-täytetty kuparijauhe | 15 (20 ℃); 7,5 (80 ℃) 5 (120 ℃) |
| Fenolijauhe kankaalla | 90 (60 ℃); 40 (80 ℃) |
| Polyoksimetyleeni tai nylon | 25 (60 ℃); 15 (80 ℃) |
| Polyoksimetyleeni tai nylon täytetty | 40 (60 ℃); 30 (80 ℃) |
| Sileys | RTMAX (μM) | RA (μm) |
| Liukupinta | ≤2,5 | 0,05-0,3 |
| Urapohja | ≤10 | ≤2 |
| Uran puoli | ≤15 | ≤3 |

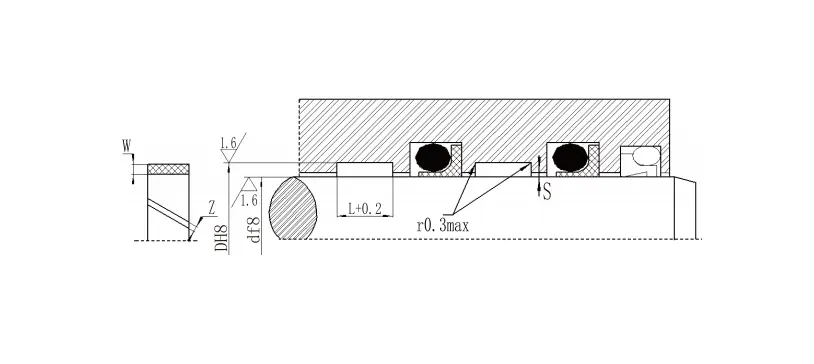

Männän sauvan opas rengasspesifikaatiosarja
| Sauvan halkaisija | Alahalkaisija | Uran leveys | Paksuus | Kuilu |
|
Sauvan halkaisija | Alahalkaisija | Uran leveys | Paksuus | Kuilu |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999,9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
