Korkeapainepään laippatiivisteet

Korkeapainepään laippatiivisteet ovat luotettavia ratkaisuja, jotka Ruichen -tiivisteet voivat tarjota sinulle. Tiivisteiden tuotantoon ja kehittämiseen erikoistuneena valmistajana tuotteitamme voidaan käyttää vedenpainetiivisteisiin, pitkällä käyttöikällä, hyvällä tiivistyksellä, korkealla paineella ja jopa erittäin korkealla painekestävyydellä, kompaktilla rakenteella ja pienellä avaruusammilla ja muilla yleisillä eduilla. Tuotteen alajakomallit ovat monipuolisia, tervetuloa ottamaan yhteyttä sinulle sopivan ratkaisun.

Lähetä kysely

Tuotteen Kuvaus

Ruichen -tiivisteemme korkeapainepään laippatiivisteet omaksuvat innovatiivisen suunnittelun paremman tuotteen suorituskyvyn aikaansaamiseksi. Ydin on yhdistelmä täytettyä tai modifioitua PTFE-materiaalin erityistä muotoista tiivistysrengas ja O-muotoinen (kumi) rengas, joka soveltuu aksiaaliseen (pää), laippa yksisuuntaiseen staattiseen (paine) tiivistymiseen ja veden paineen tiivistymistarpeisiin.

Korkean painepään laipan tiivisteillä on merkittäviä etuja, pitkä käyttöikä, vähentyneet ylläpitokustannukset, erinomainen tiivistysvälineiden vuoto, korkea paine ja erittäin korkea paineenkestävyys äärimmäisten työolojen täyttämiseksi ja hienojen rakenteen helpottamiseksi.

Eri työolosuhteiden mukaan olemme tehneet jaettuja malleja, joista voit valita: RC2871-sarja (oikean kulman tiivistysrengas ja O-muotoinen kumirengas) on jaettu A- ja B-tyyppeihin selviytyäkseen erilaisista painiskenaarioista; RC2872-sarja (C-muotoinen tiivistysrengas ja O-muotoinen kumirengas) soveltuu staattiseen painetiivistykseen; RC2873 (vahvistettu oikean kulman tiivistysrengas ja O-muotoinen kumirengas) on erikoistunut erittäin korkeaan paineeseen staattiseen tiivistykseen; RC2874 (Y-muotoinen tiivistysrengas ja O-muotoinen kumirengas) varmistaa erittäin korkean paineen tiivistyksen stabiilisuuden; RC2875-sarja (jalanmuotoinen tiivistysrengas ja O-muotoinen kumirengas) on jaettu A- ja B-tyyppeihin erilaisten staattisten tiivistystarpeiden tyyppeiksi.

Jotkut erityiset yhdistelmät ovat täynnä kohokohtia, kuten modifioitu jalanmuotoinen tiivistysrengas, jossa on O-rengas, joka käyttää esikompressiota ja laipanrakennetta paremman tiivistyksen saavuttamiseksi korkeammissa paineissa ja kestävät korkeita ja erittäin korkeita paineita; Sama pätee C-muotoisten ja vahvistettujen suorakulmaisten tiivistysrenkaiden ja O-renkaiden yhdistelmään, mikä tarjoaa luotettavan ratkaisun korkeapainepäähän (laippa) tiivistysongelmaan kaikkiin suuntiin.

Tuoteominaisuudet ja sovellukset:

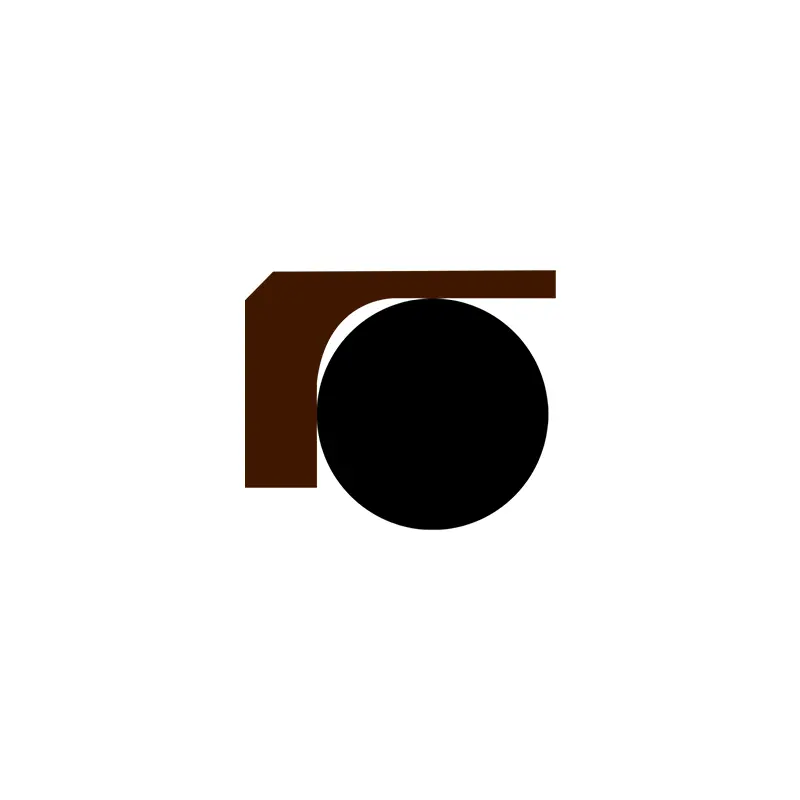

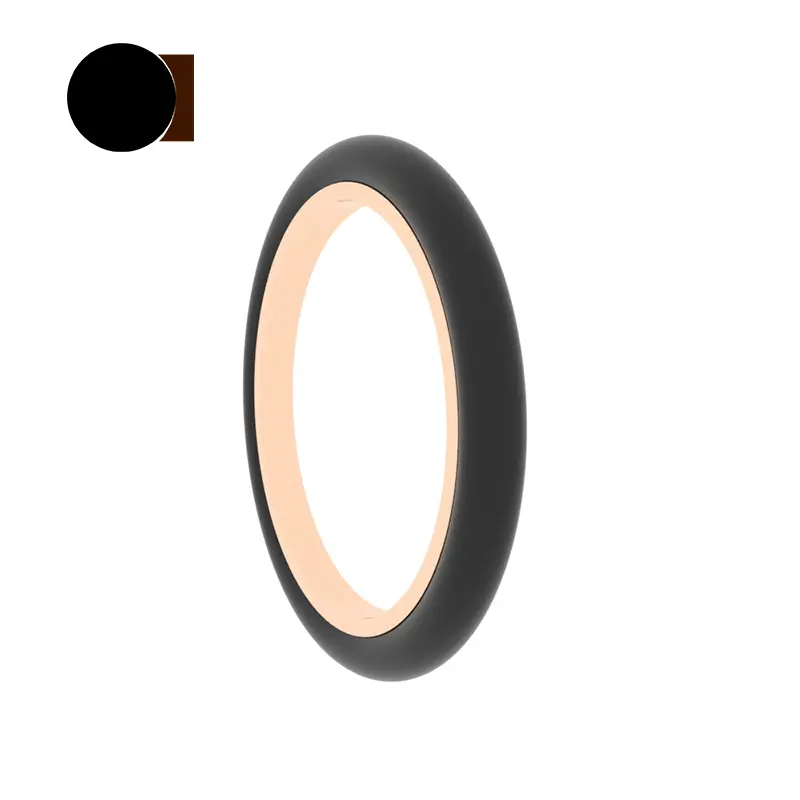

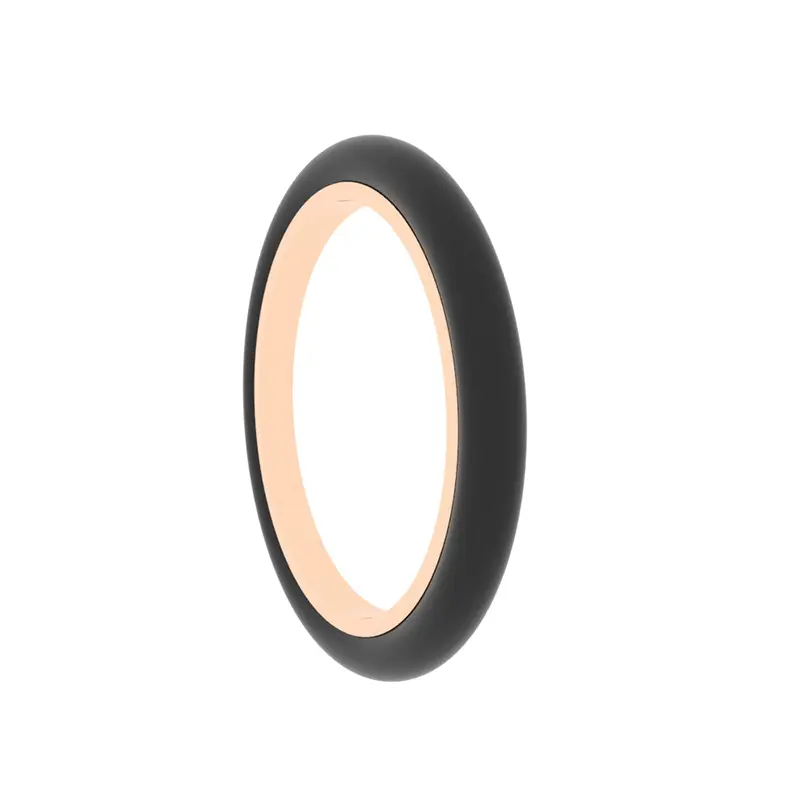

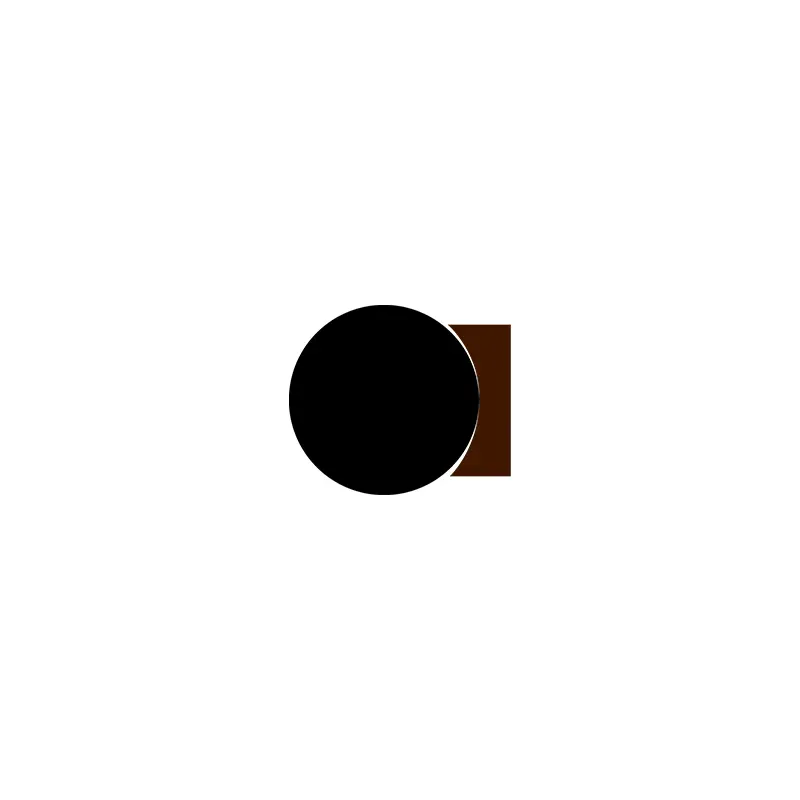

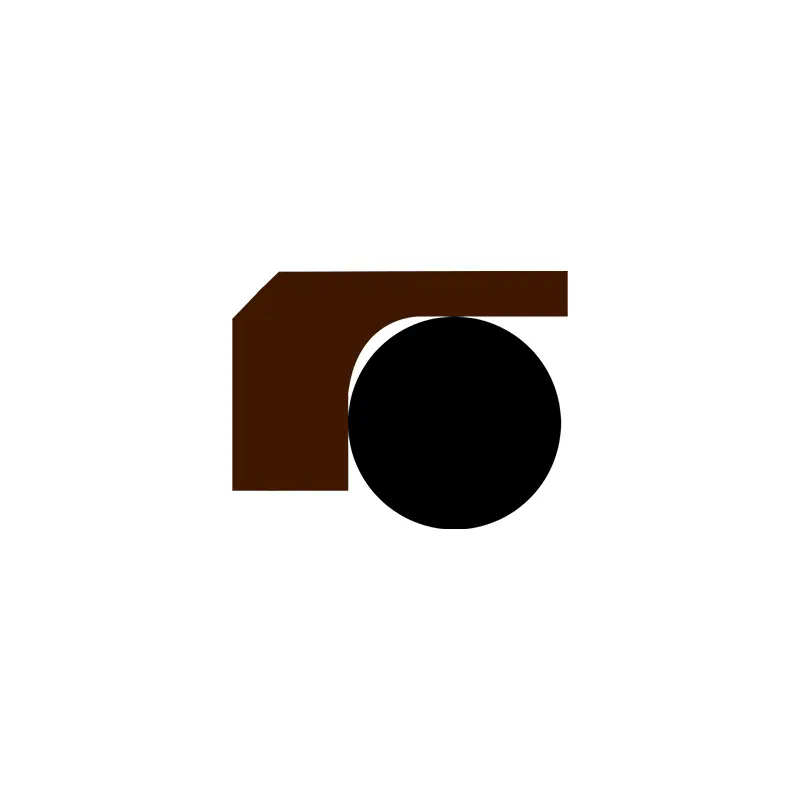

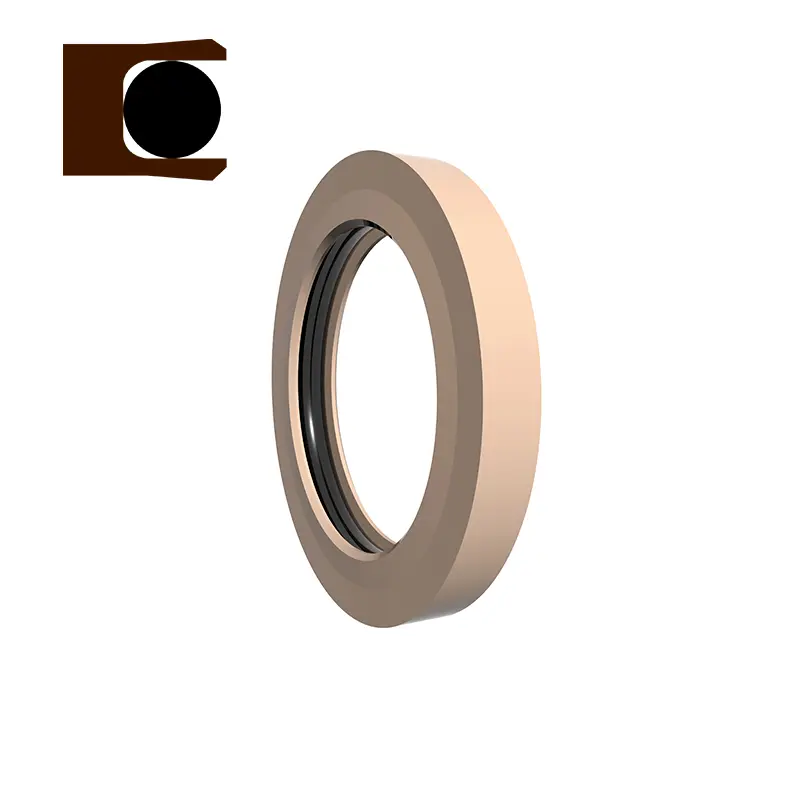

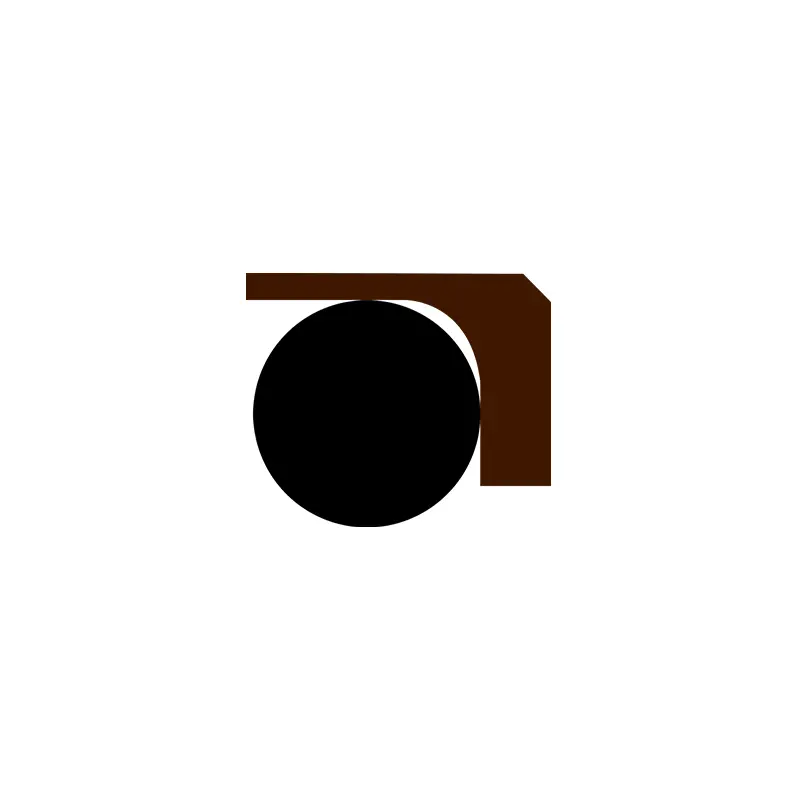

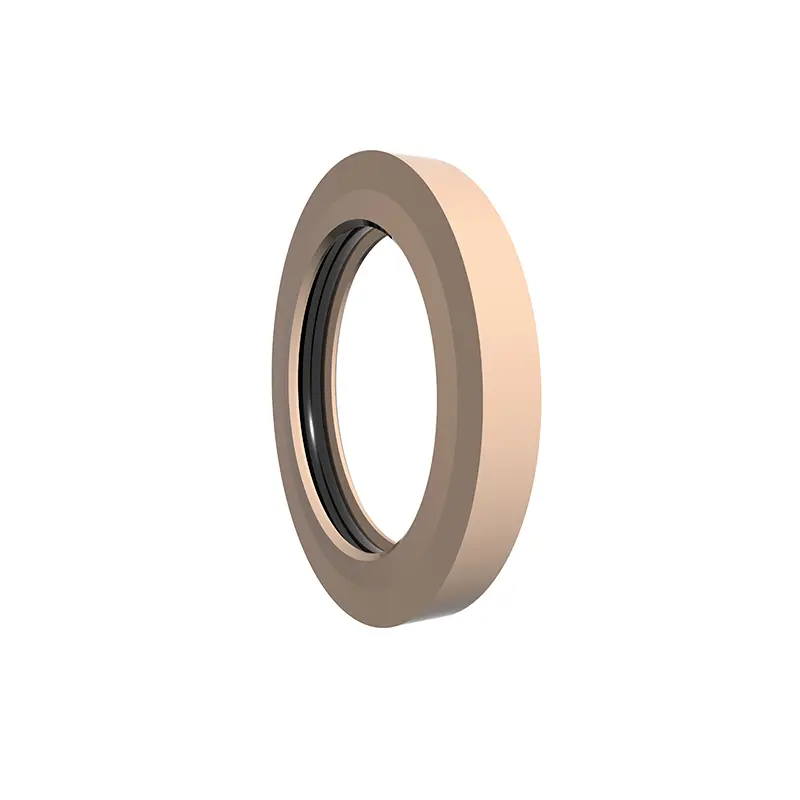

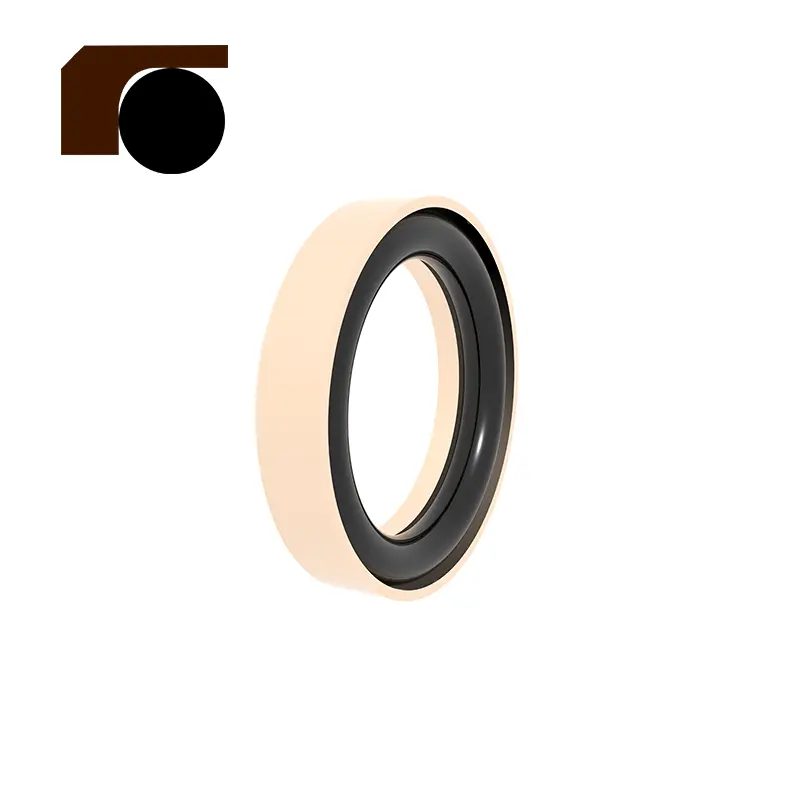

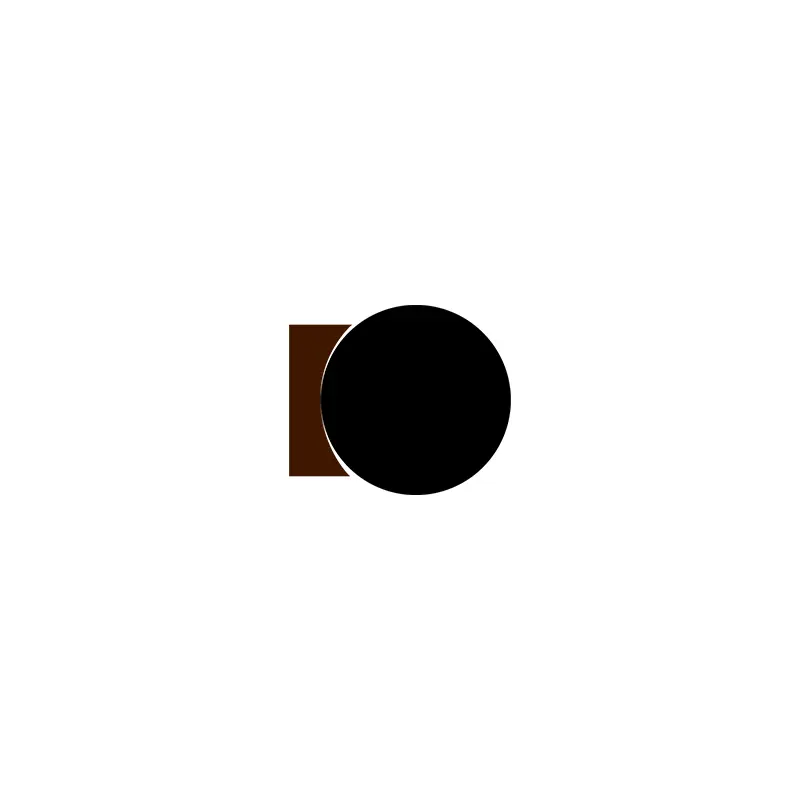

Tämä tiiviste koostuu PTFE: stä valmistetusta oikean kulman tiivistysrenkaasta ja O-renkaasta. O-rengas on esiasennettu puristusvoiman tuottamiseksi tiivistyksen saavuttamiseksi. Tiivistön kiinnitysvoima kasvaa paineen alaisena, toisin sanoen, mitä suurempi paine, sitä parempi tiivistys. Koska liukumisella on sivuliipalakenne, O-rengasta ei puristeta ulos ja kestää korkeaa painetta.

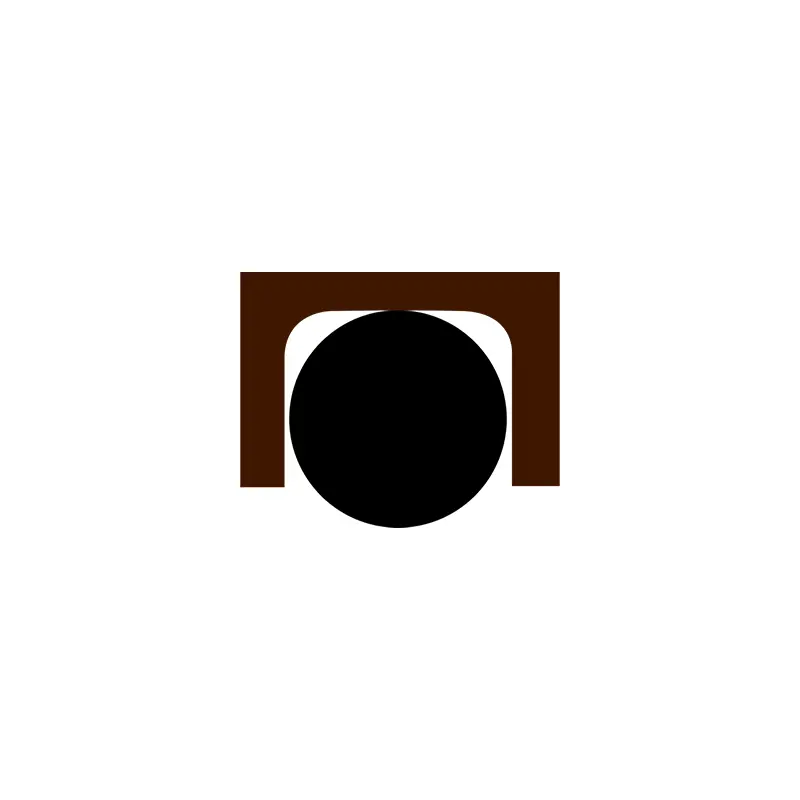

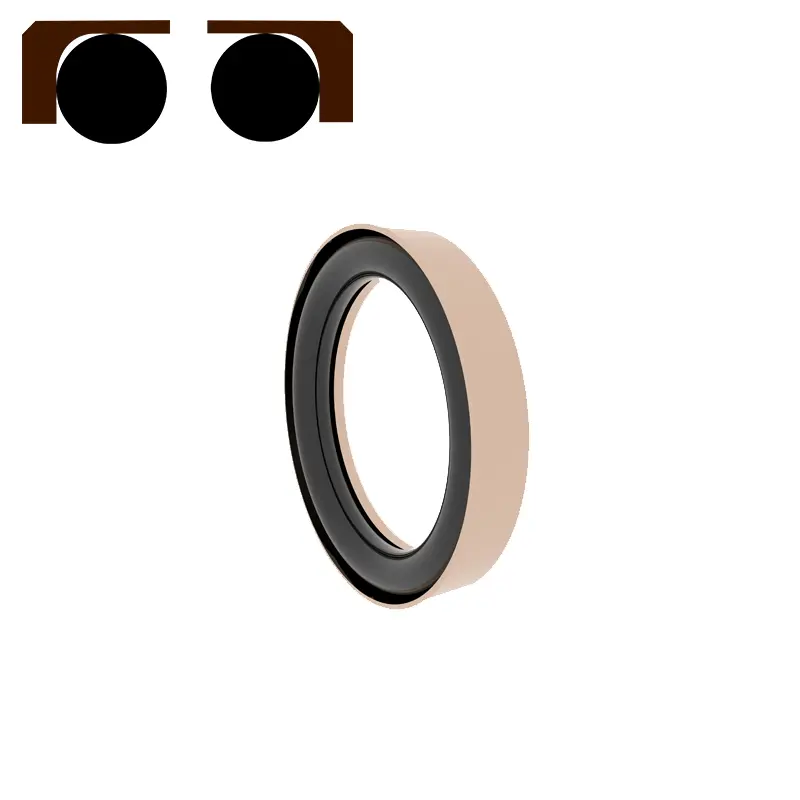

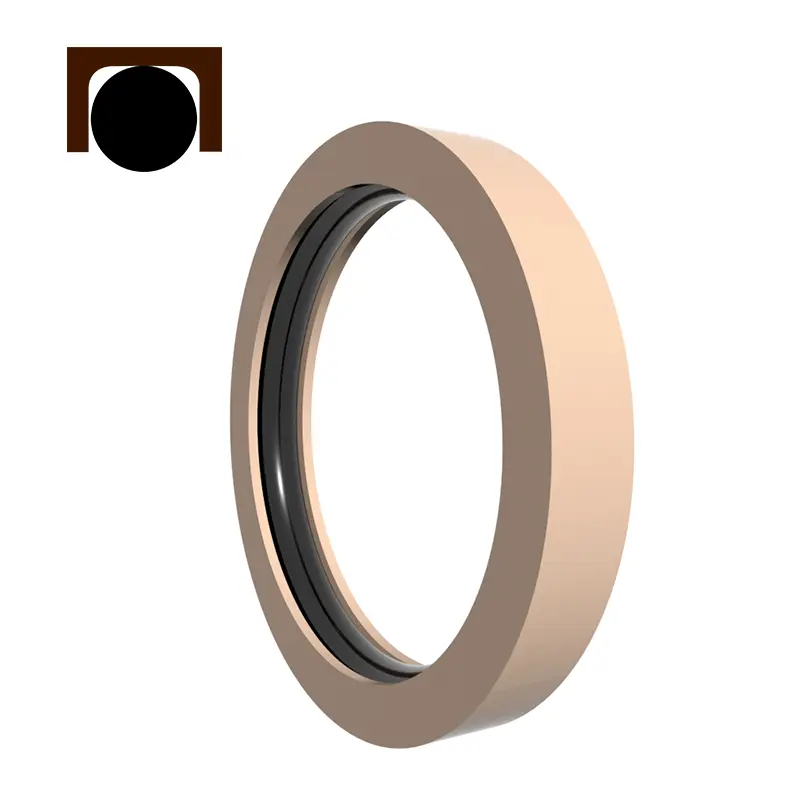

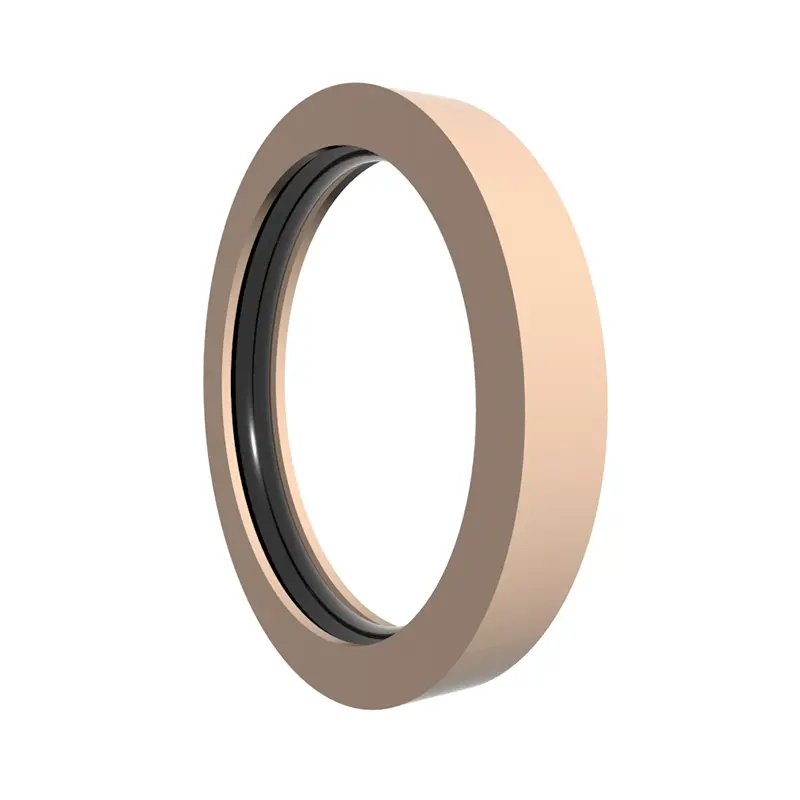

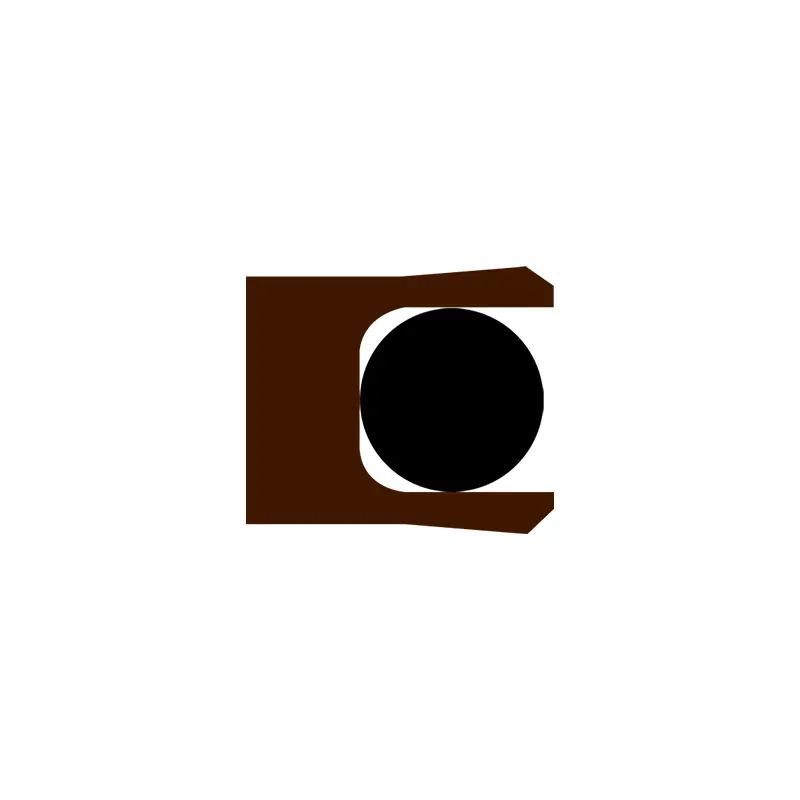

Tämä tiiviste koostuu PTFE C -muotoisesta tiivistysrenkaasta ja O-renkaasta. O-rengas on esiasennettu puristusvoiman tuottamiseksi tiivistyksen saavuttamiseksi. Tiivistön kiinnitysvoima kasvaa paineen alaisena, toisin sanoen, mitä suurempi paine, sitä parempi tiivistys. Koska liukurenka on kaksoispuolinen RIB-rakenne, O-rengas ei puristu ulos ja kestää korkeaa painetta.

RC2873

RC2874

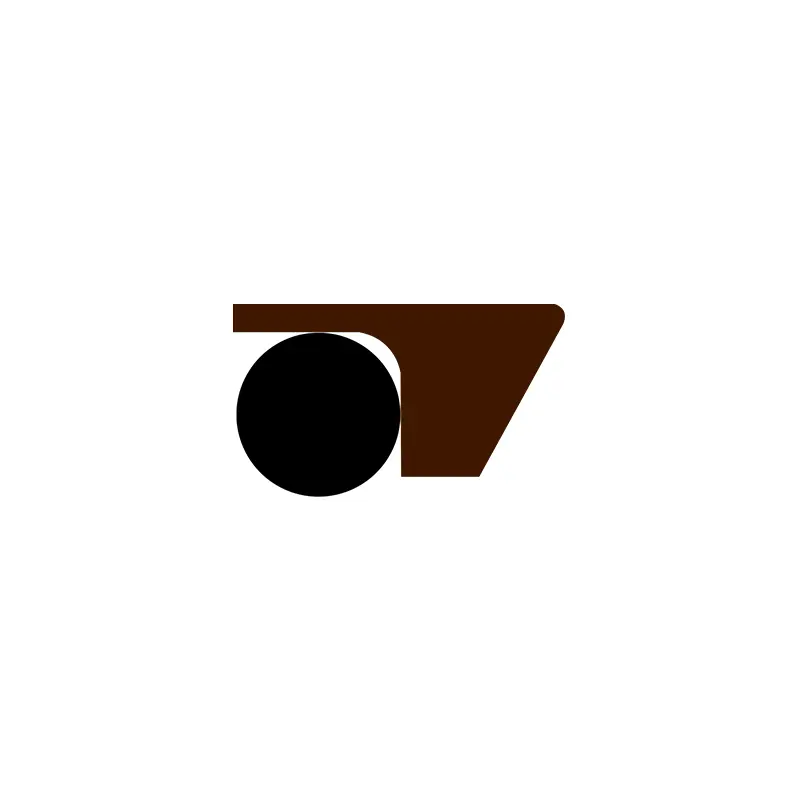

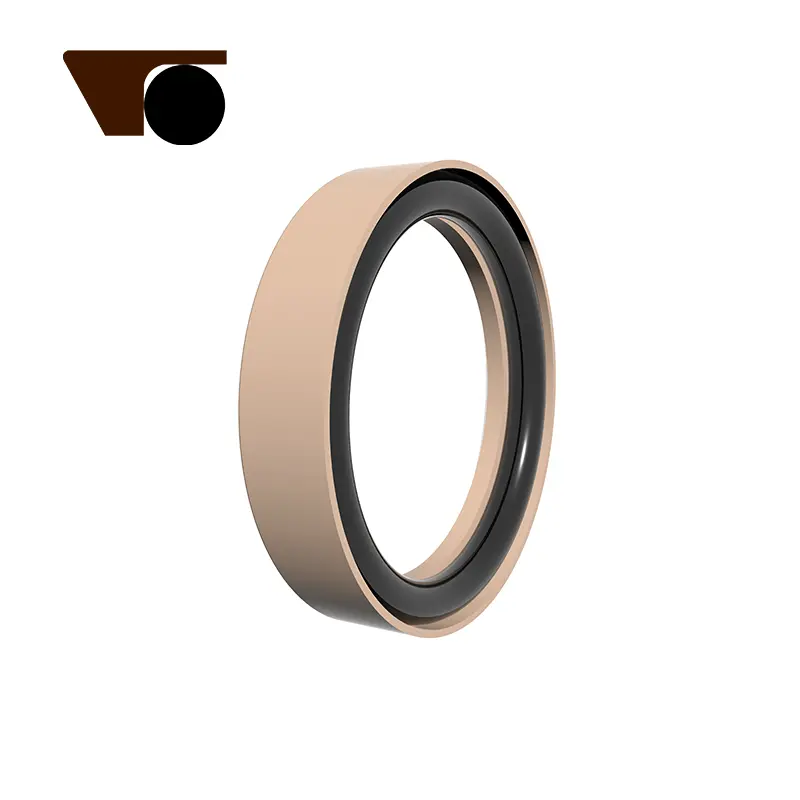

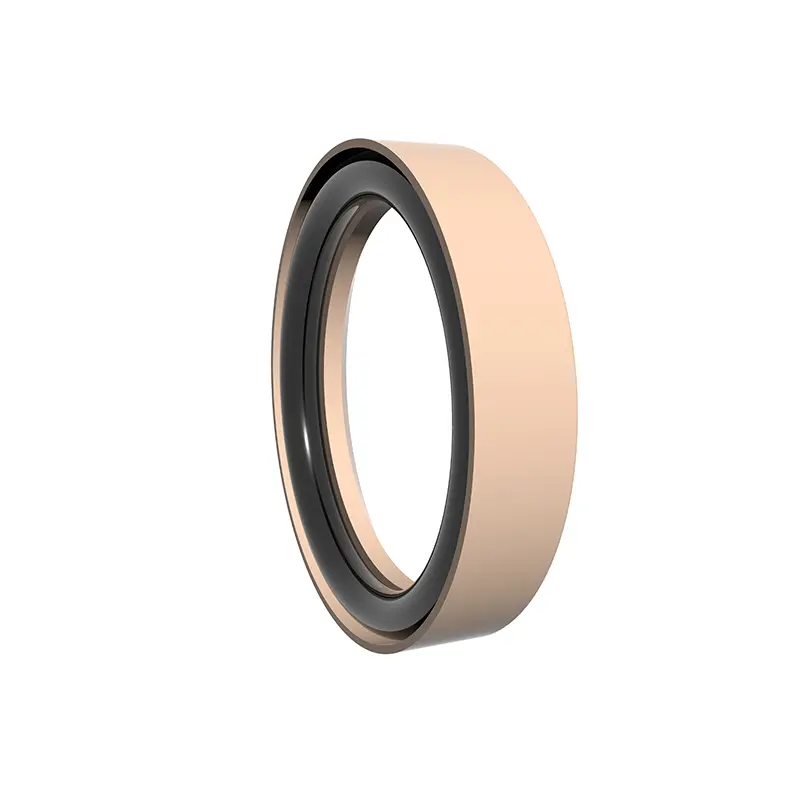

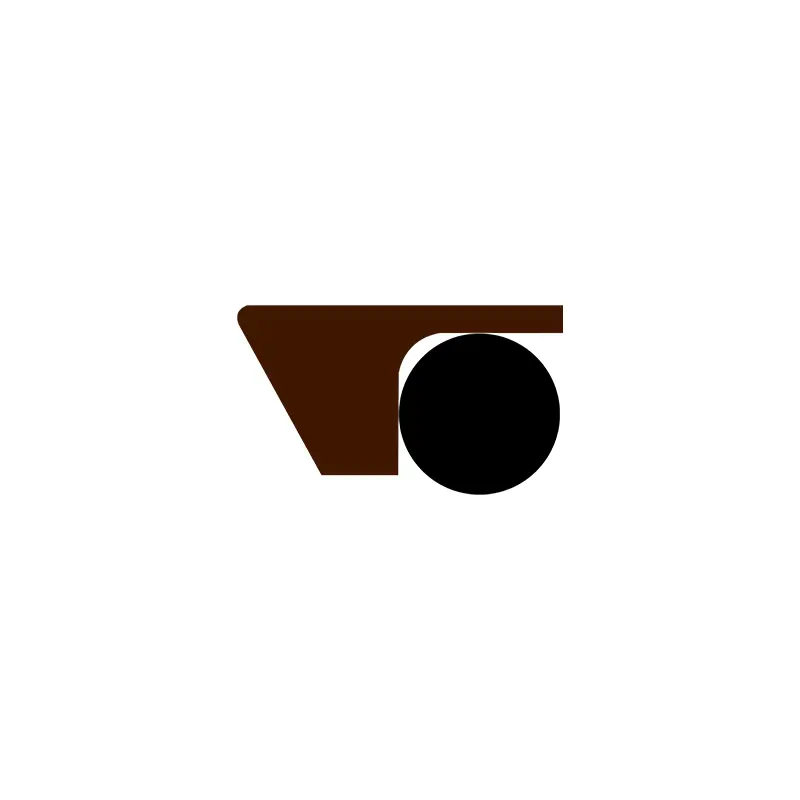

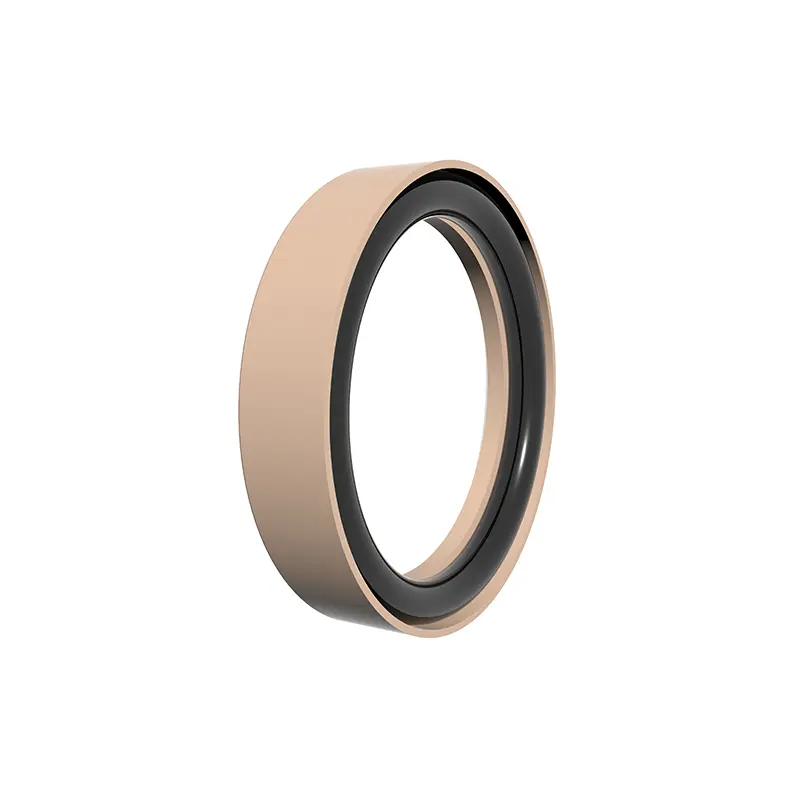

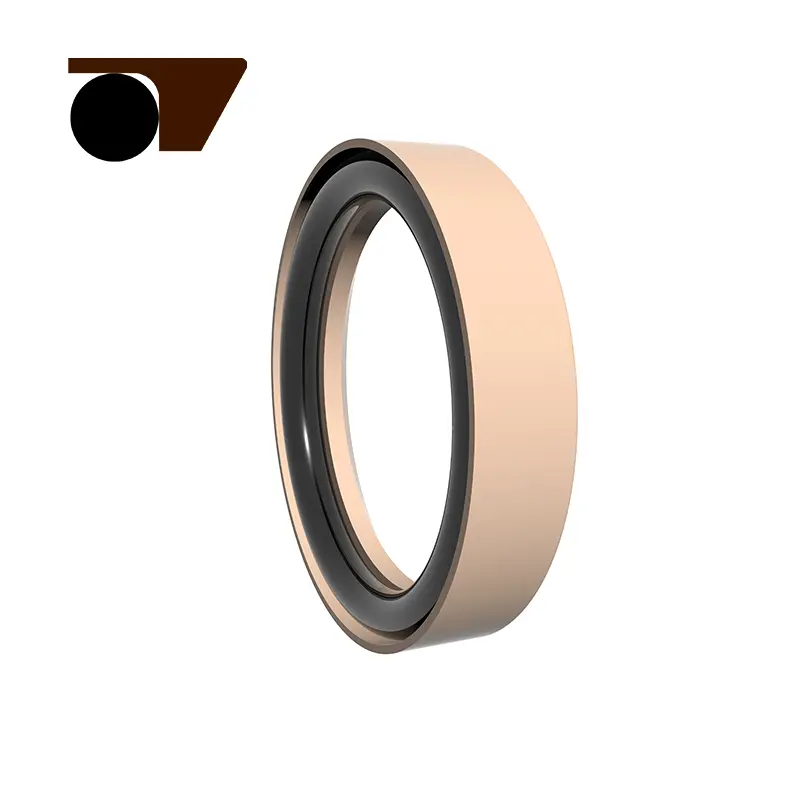

Tämä tiiviste koostuu jalanmuotoisesta tiivistysrenkaasta, joka on valmistettu modifioidusta PTFE-materiaalista ja O-renkaasta. O-rengas on esiasennettu puristusvoiman tuottamiseksi tiivistyksen saavuttamiseksi. Tiivistön kiinnitysvoima kasvaa paineen alaisena, toisin sanoen, mitä suurempi paine, sitä parempi tiivistys. Koska liukumisella on sivun jalanmuotoinen kylkiluun rakenne, O-rengas ei puristu ulos ja se kestää korkeaa ja erittäin korkeaa painetta.

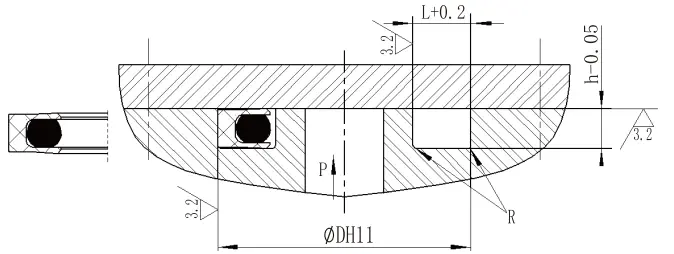

Tekniset tiedot:

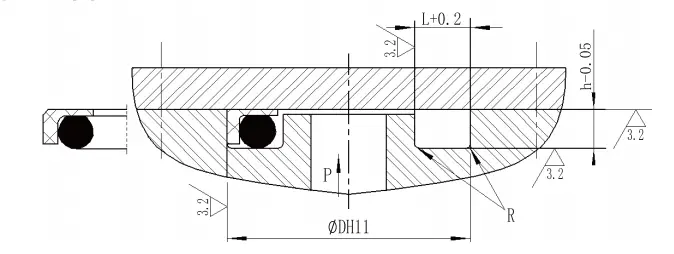

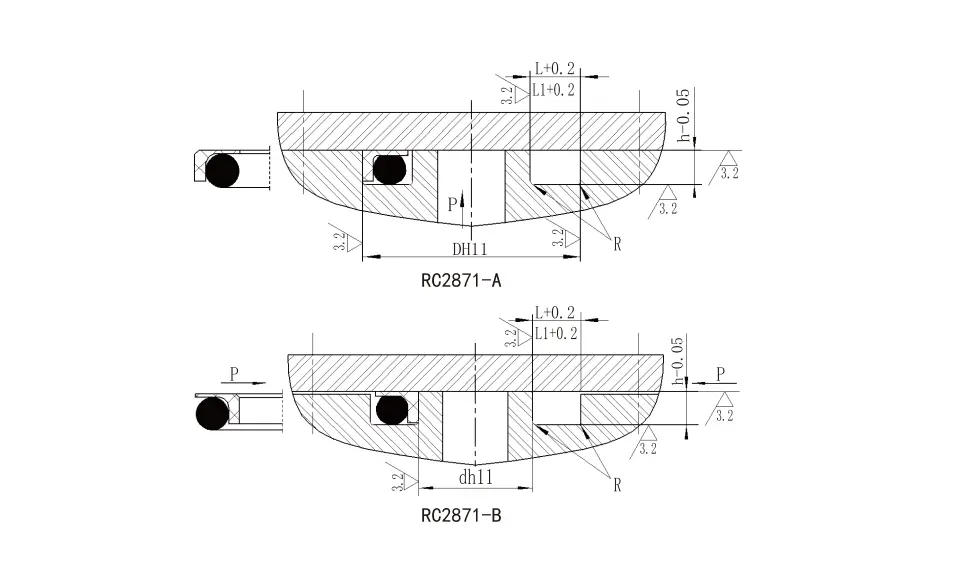

RC2871-A Sisäinen painetyypin eritelmät (kaikki parametrialueen eritelmät ovat saatavilla)
Ulompi halkaisija -alue D H11	Uran syvyys h^-0.05	Uran leveys L^+0,2	Uran leveys L1+0,2 Paine> 80MPA	Pyöristetyt kulmat Rmax	O-rengaslangan halkaisija d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2871-B Ulkoiset painetyyppiset eritelmät (kaikki parametri-alueen eritelmät ovat saatavilla)
Ulompi halkaisija -alue DH11	Uran syvyys h^-0.05	Uran leveys L^+0,2	Uran leveys L1+0,2 Paine> 80MPA	Pyöristetyt kulmat Rmax	O-rengaslangan halkaisija d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

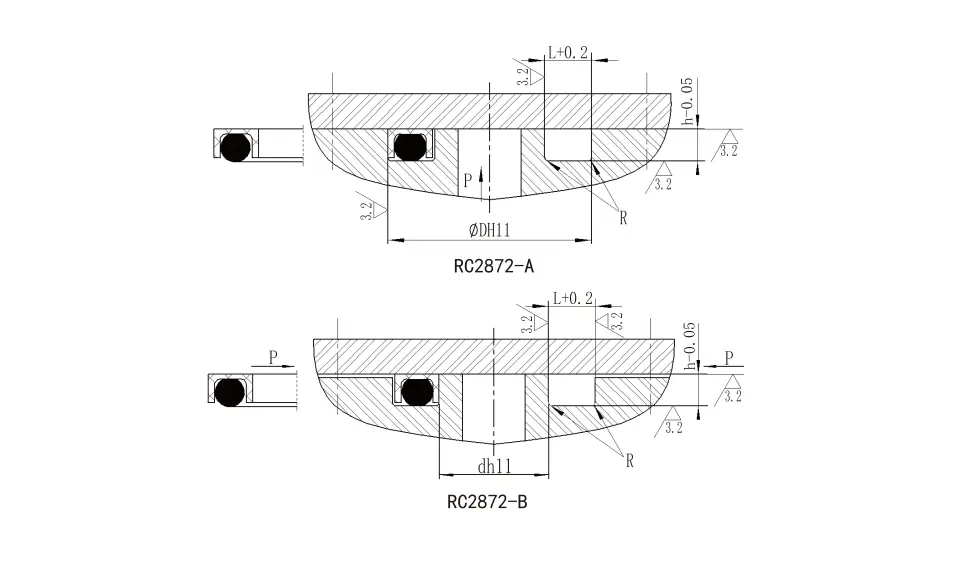

RC2872-A Sisäinen painetyypin eritelmät (kaikki parametri-alueen eritelmät ovat saatavilla)
Ulompi halkaisija -alue D H11	Uran syvyys h^-0.05	Uran leveys L^+0,2	Pyöristetyt kulmat Rmax	O-rengaslangan halkaisija d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

RC2872-B Ulkoiset painetyyppiset eritelmät (kaikki parametri-alueen eritelmät ovat saatavilla)
Ulompi halkaisija -alue D H11	Uran syvyys h^-0.05	Uran leveys L^+0,2	Pyöristetyt kulmat R	O-rengaslangan halkaisija d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Ulompi halkaisija -alue Eli11	Uran syvyys h^-0.05	Uran leveys L^+0,2	Pyöristetyt kulmat Rmax	O-rengaslangan halkaisija d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Ulompi halkaisija -alue Eli11	Uran syvyys h^-⁰^.05	Uran leveys L^+0,2	Pyöristetyt kulmat Rmax	O-rengaslangan halkaisija d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

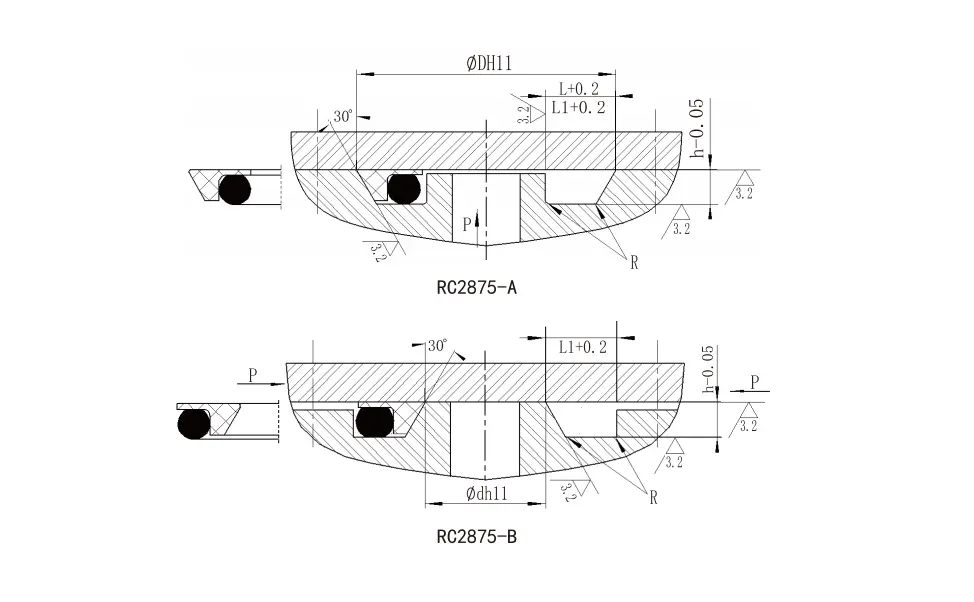

RC2875-A Sisäinen painetyypin eritelmät (kaikki parametri-alueen eritelmät ovat saatavilla)
Ulompi halkaisija -alue D H11	Uran syvyys h^-0.05	Uran leveys L^+0,2	Uran leveys L1+0,2 Paine> 100MPA	Pyöristetyt kulmat Rmax	O-rengaslangan halkaisija d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

RC2875-B Ulkoiset painetyyppiset eritelmät (kaikki parametri-alueen eritelmät ovat saatavilla)
Ulompi halkaisija -alue D H11	Uran syvyys h^-0.05	Uran leveys L^+0,2	Uran leveys L1+0,2 Paine> 100MPA	Pyöristetyt kulmat Rmax	O-rengaslangan halkaisija d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Korkeapainepään laippatiivisteet sovellettavat työolot
Profiili	Malli	Paine (MPA)	Lämpötila (℃)	Media
	RC2871-A	≤300	-35 ~+100 (vastaava O-rengas NBR)	Hydrauliöljy, emulsio, vesi, kaasu jne.
			-20 ~+200 (vastaava O-rengas FKM)
	RC2871-B	≤300	-35 ~+100 (vastaava O-rengas NBR)	Hydrauliöljy, emulsio, vesi, kaasu jne.
			-20 ~+200 (vastaava O-rengas FKM)
	RC2872-A	≤100	-35 ~+100 (vastaava O-rengas NBR)	Hydrauliöljy, emulsio, vesi, kaasu jne.
			-20 ~+200 (vastaava O-rengas FKM)
	RC2872-B	≤100	-35 ~+100 (vastaava O-rengas NBR)	Hydrauliöljy, emulsio, vesi, kaasu jne.
			-20 ~+200 (vastaava O-rengas FKM)
	RC2873	≤200	-35 ~+100 (vastaava O-rengas NBR)	Hydrauliöljy, emulsio, vesi, kaasu jne.
			-20 ~+200 (vastaava O-rengas FKM)
	RC2874	≤300	-35 ~+100 (vastaava O-rengas NBR)	Hydrauliöljy, emulsio, vesi, kaasu jne.
			-20 ~+200 (vastaava O-rengas FKM)
	RC2875-A	≤300	-35 ~+100 (vastaava O-rengas NBR)	Hydrauliöljy, emulsio, vesi, kaasu jne.
			-20 ~+200 (vastaava O-rengas FKM)
	RC2875-B	≤300	-35 ~+100 (vastaava suorakulmainen rengas nbr)	Hydrauliöljy, emulsio, vesi, kaasu jne.
			-20 ~+200 (suorakulmainen rengas FKM)
	RC2879-A	105	-35 ~+100 (vastaava suorakulmainen rengas nbr)	Hydrauliöljy, emulsio, vesi, kaasu jne.
			-20 ~+200 (vastaava O-rengas FKM)
	RC2875-B	105	-35 ~+100 (vastaava O-rengas NBR) -20 ~+200 (vastaava O-rengas FKM)	Hydrauliöljy, emulsio, vesi, kaasu jne.
