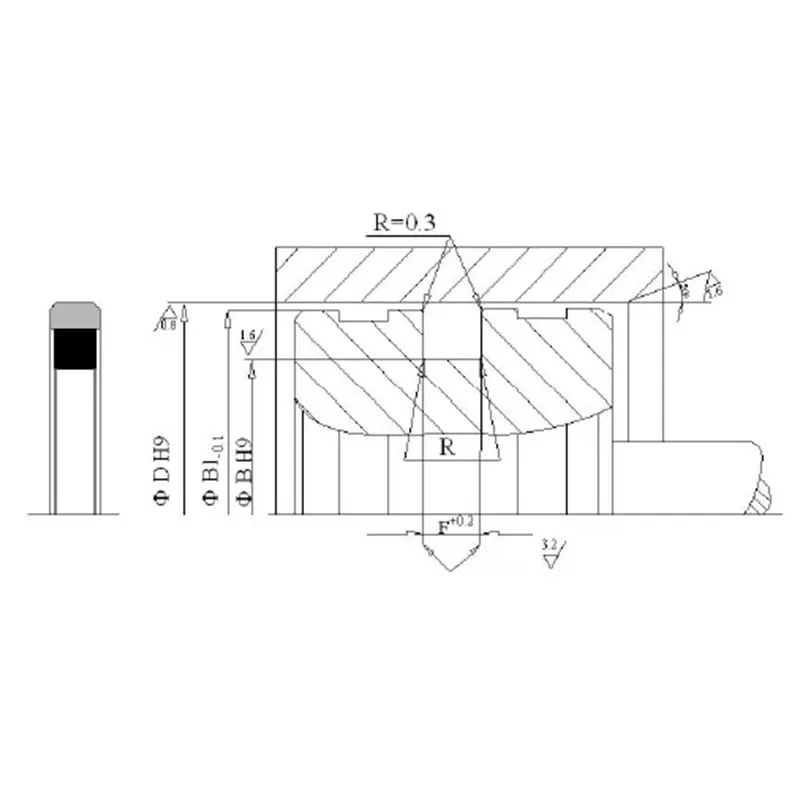

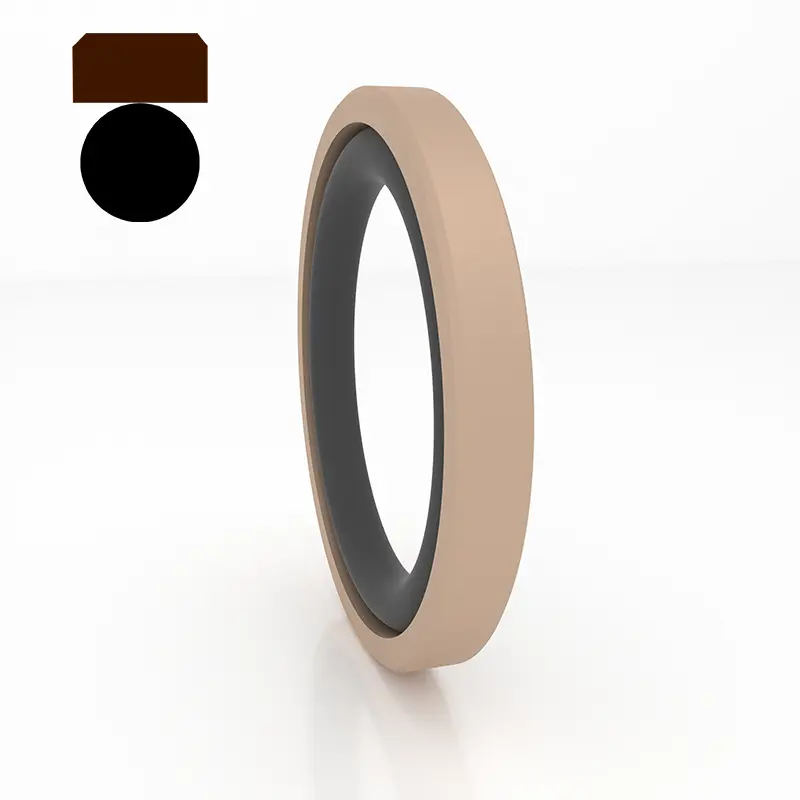

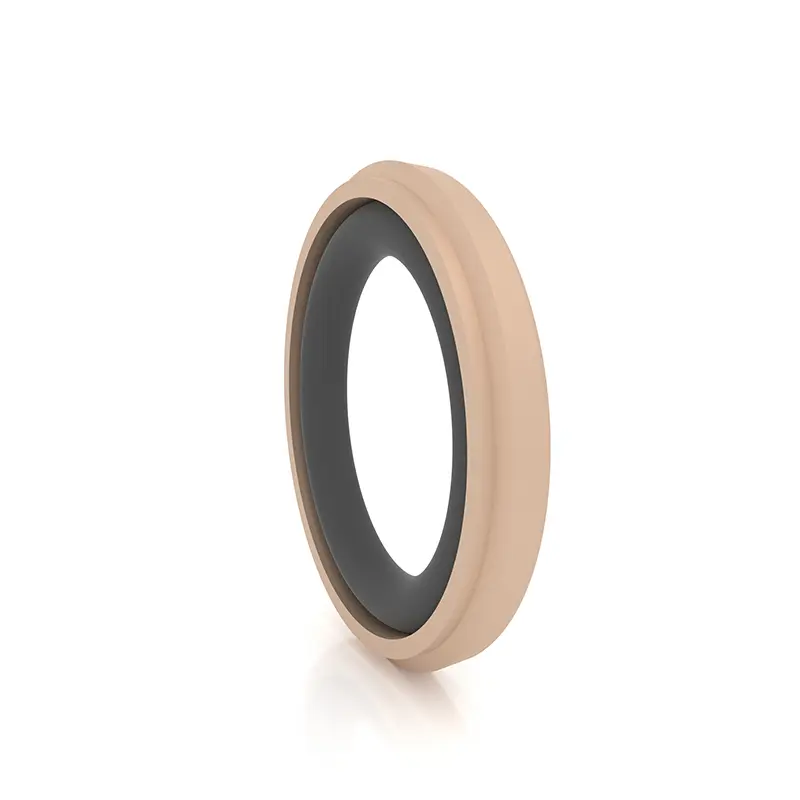

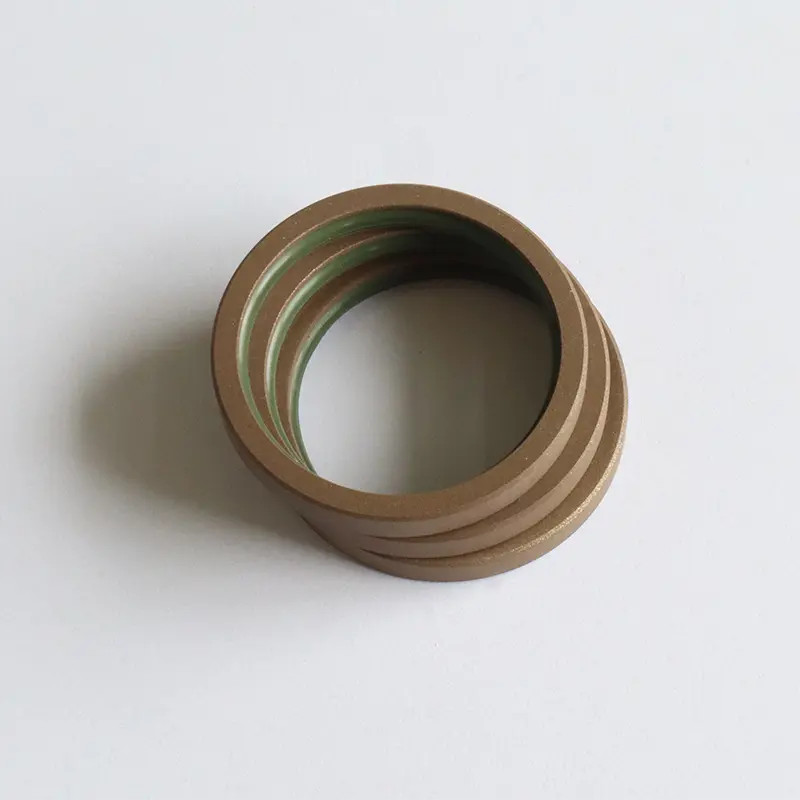

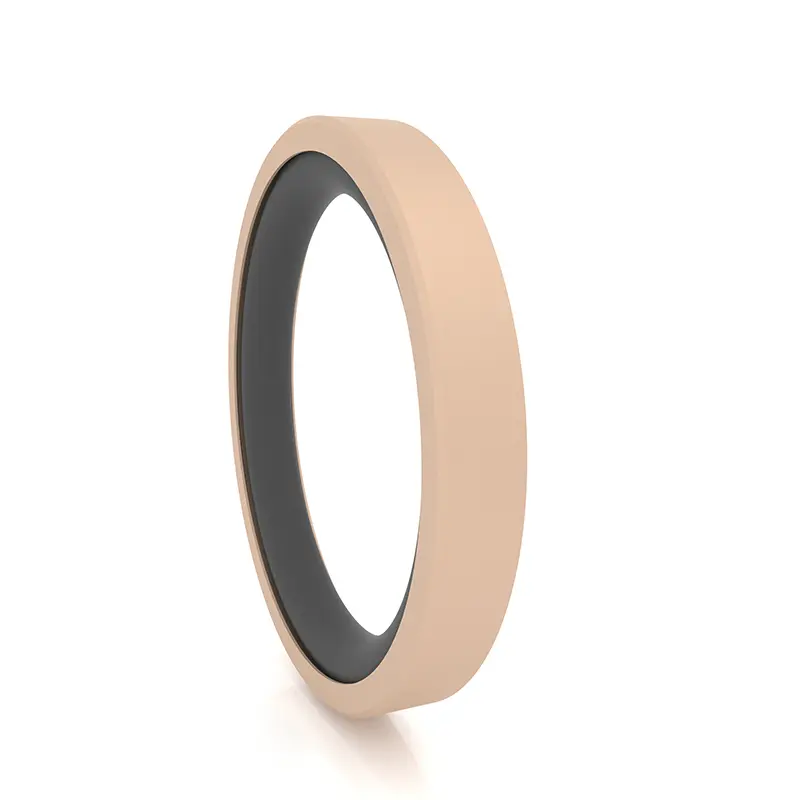

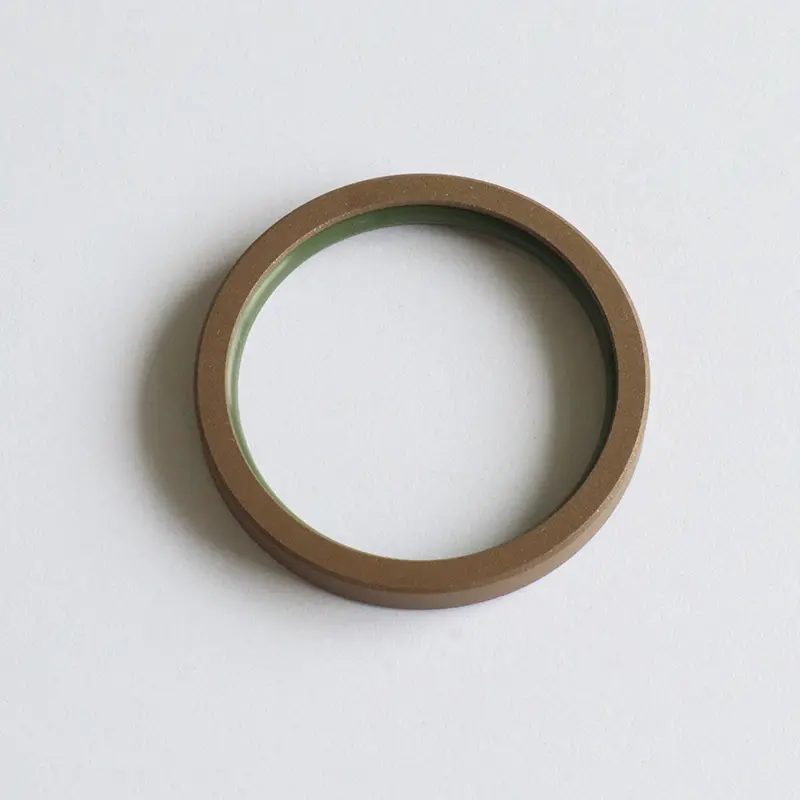

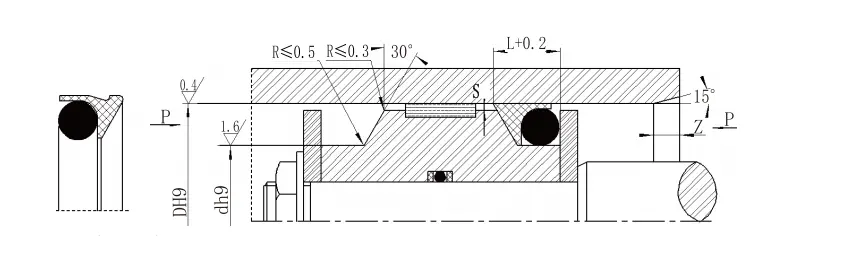

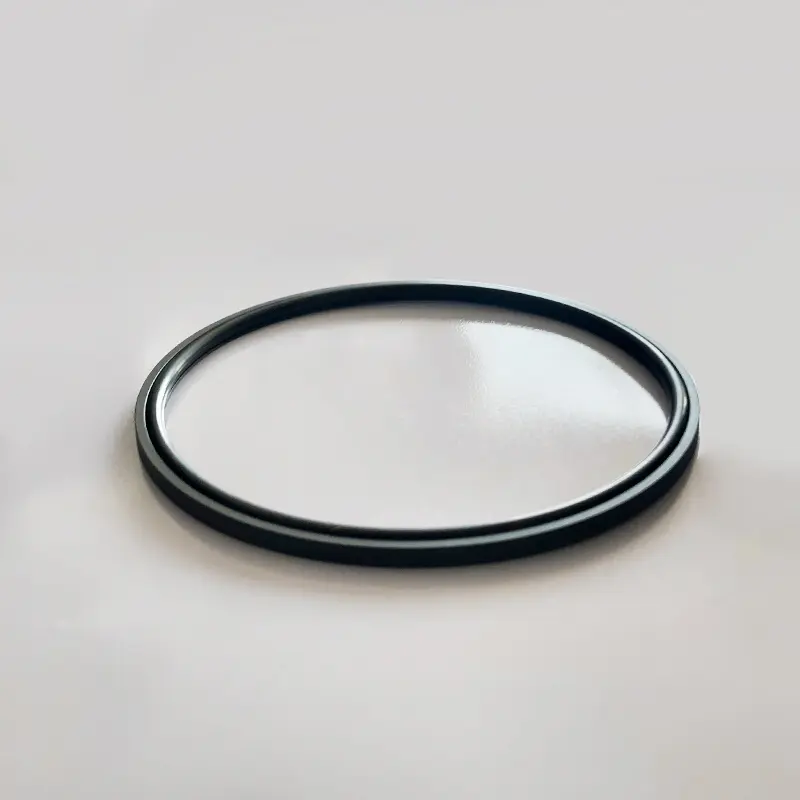

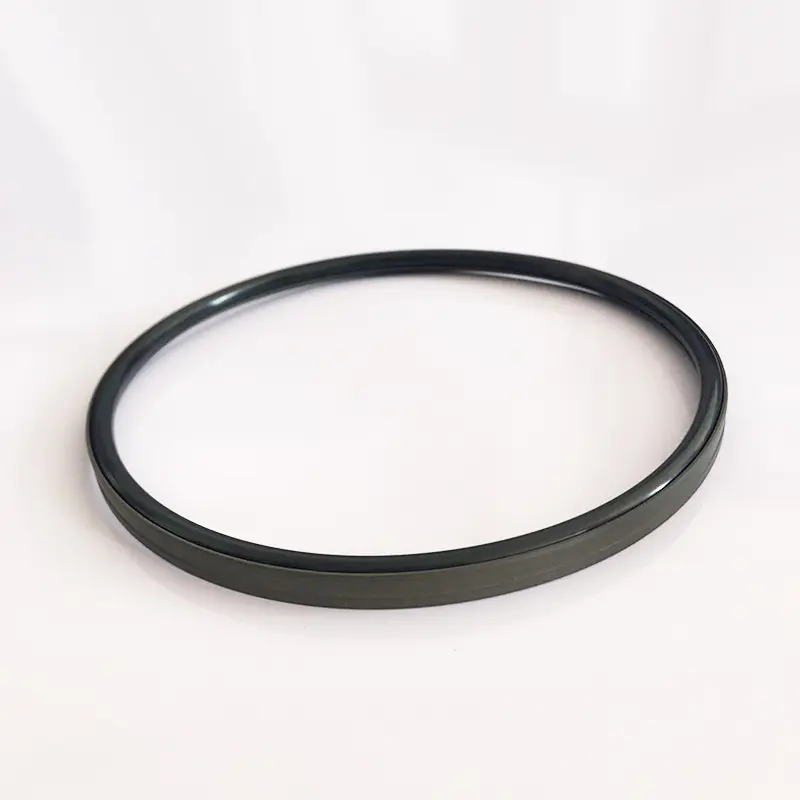

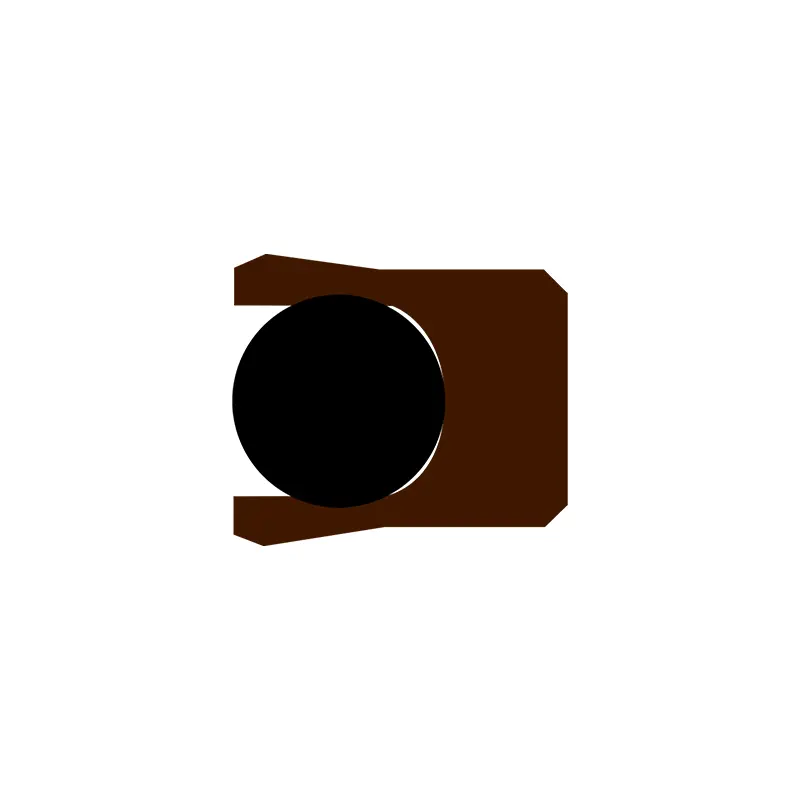

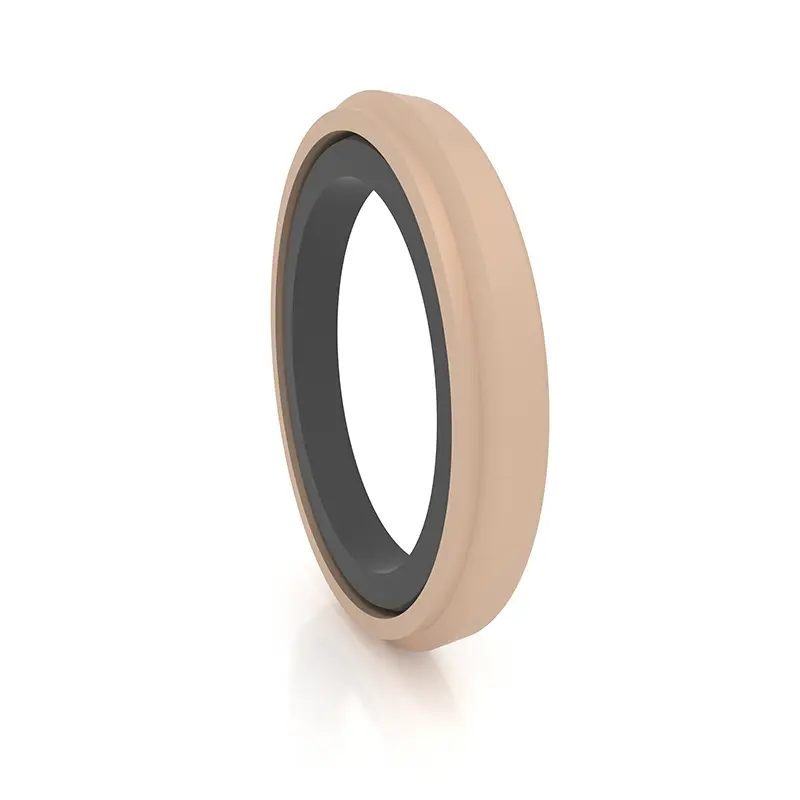

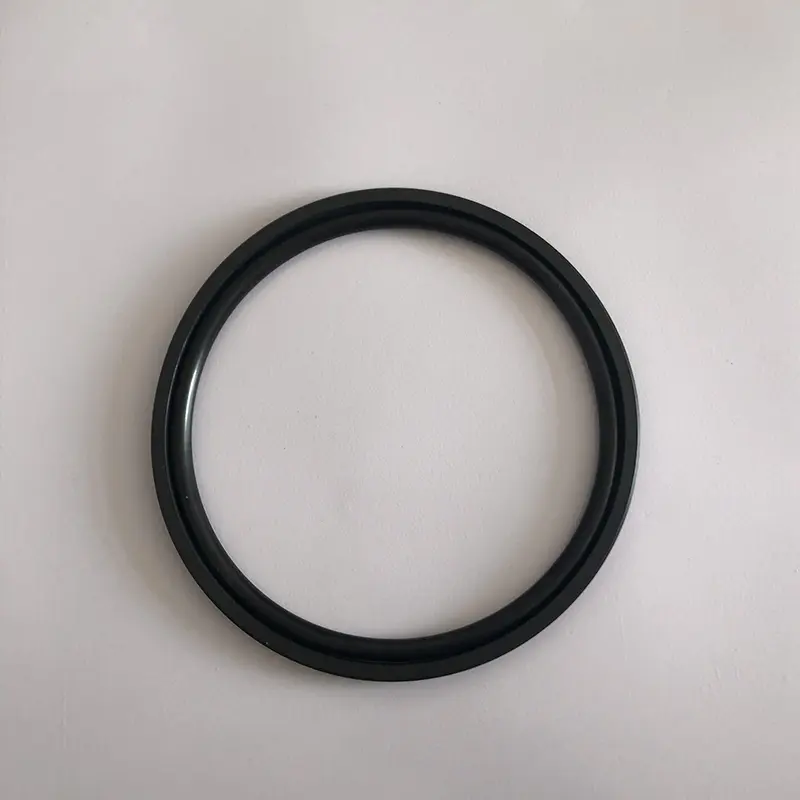

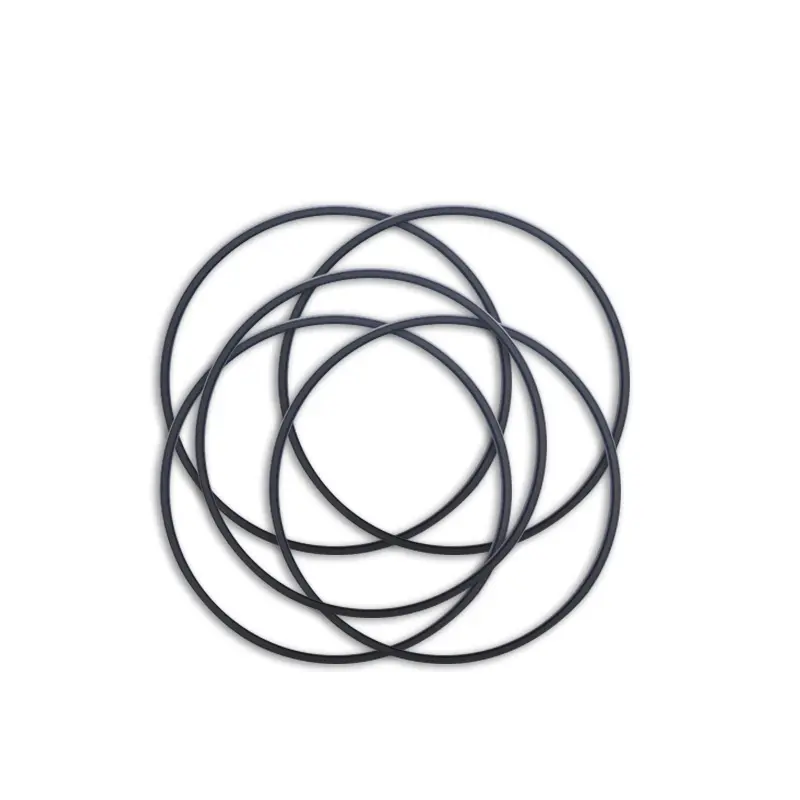

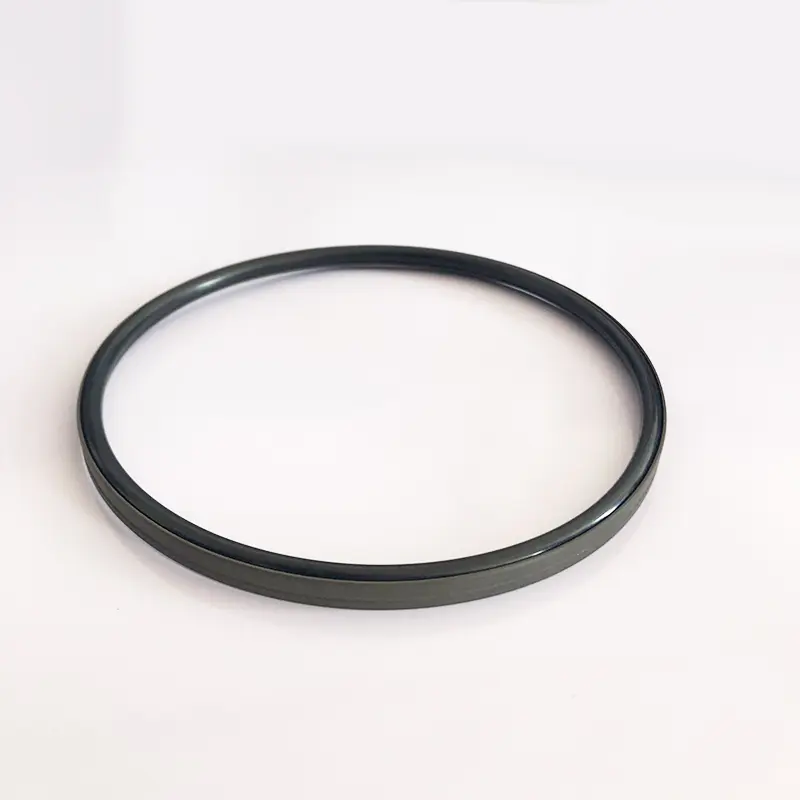

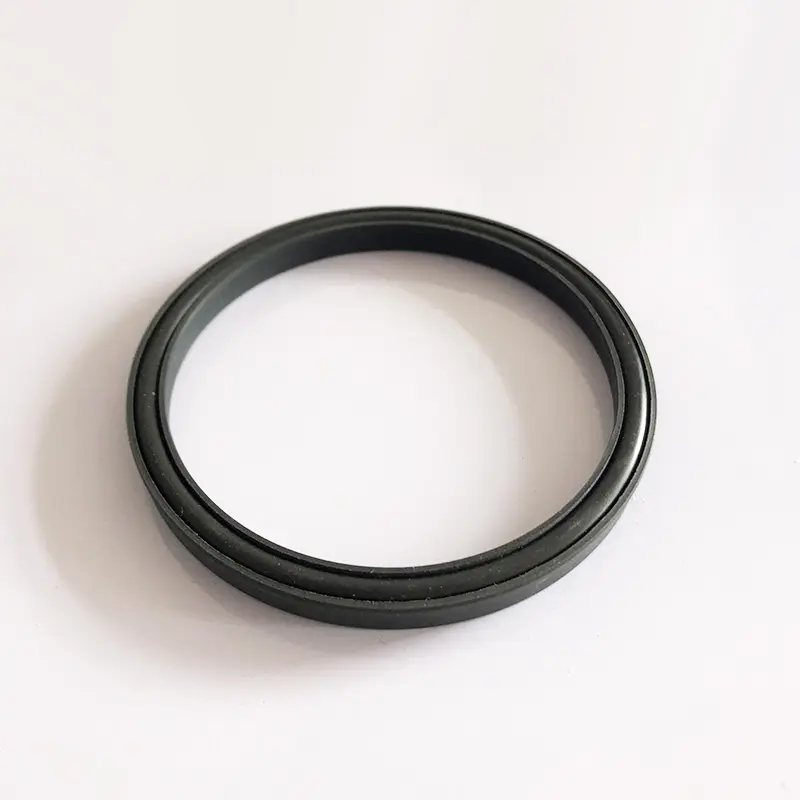

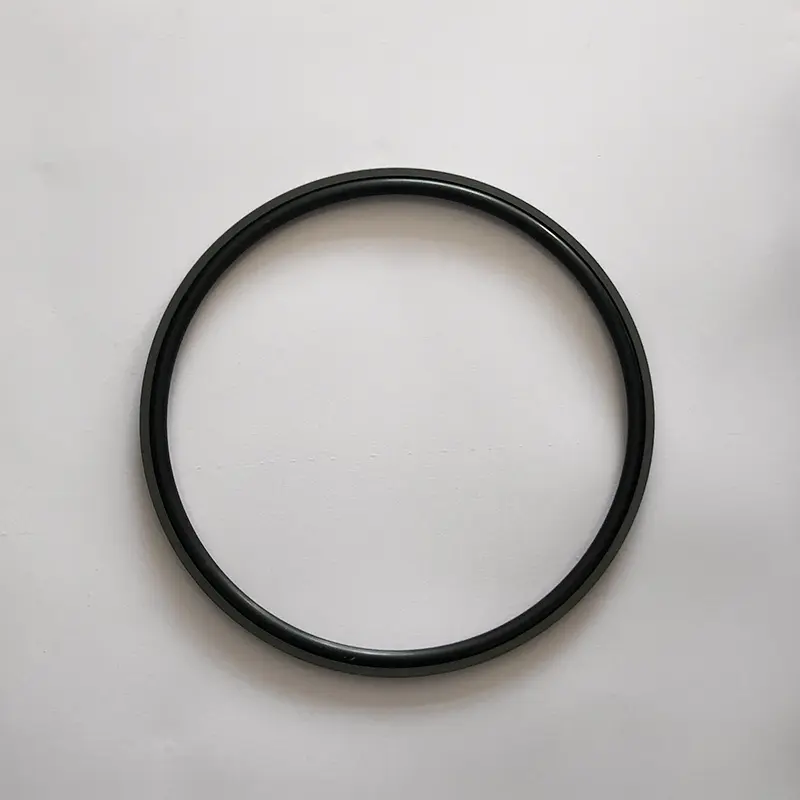

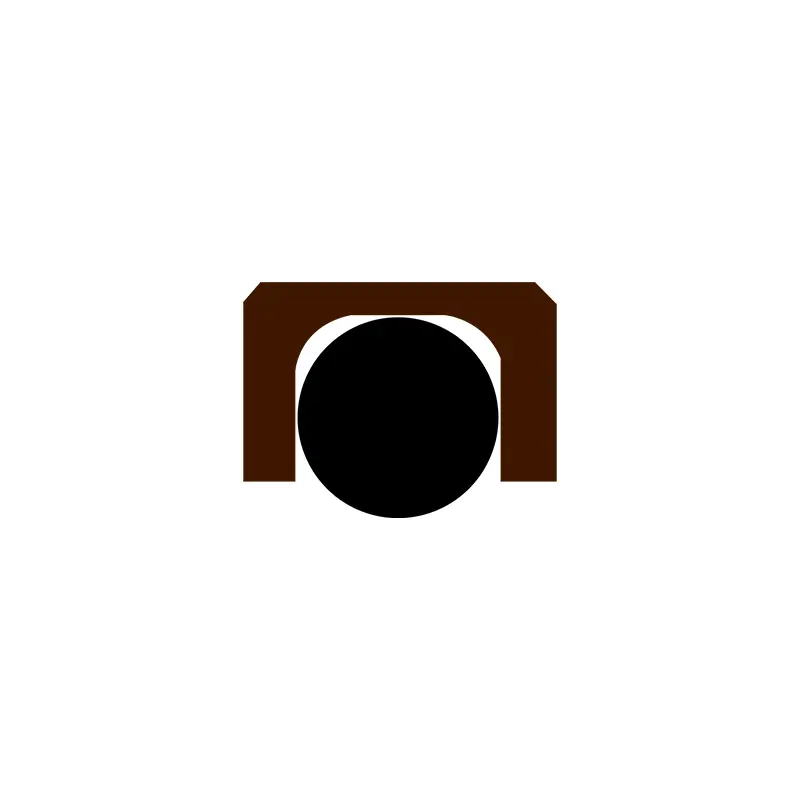

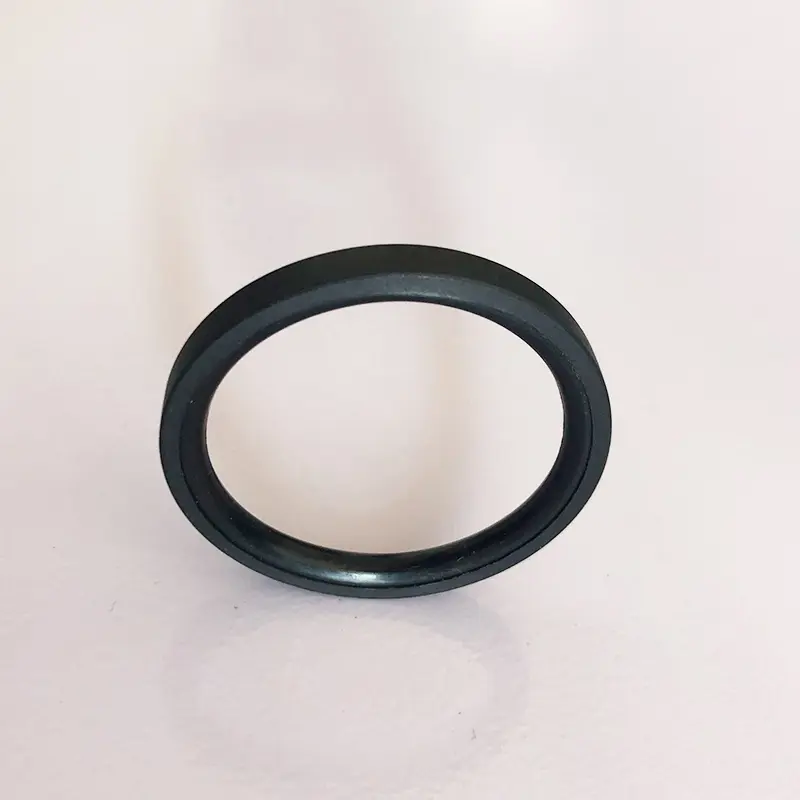

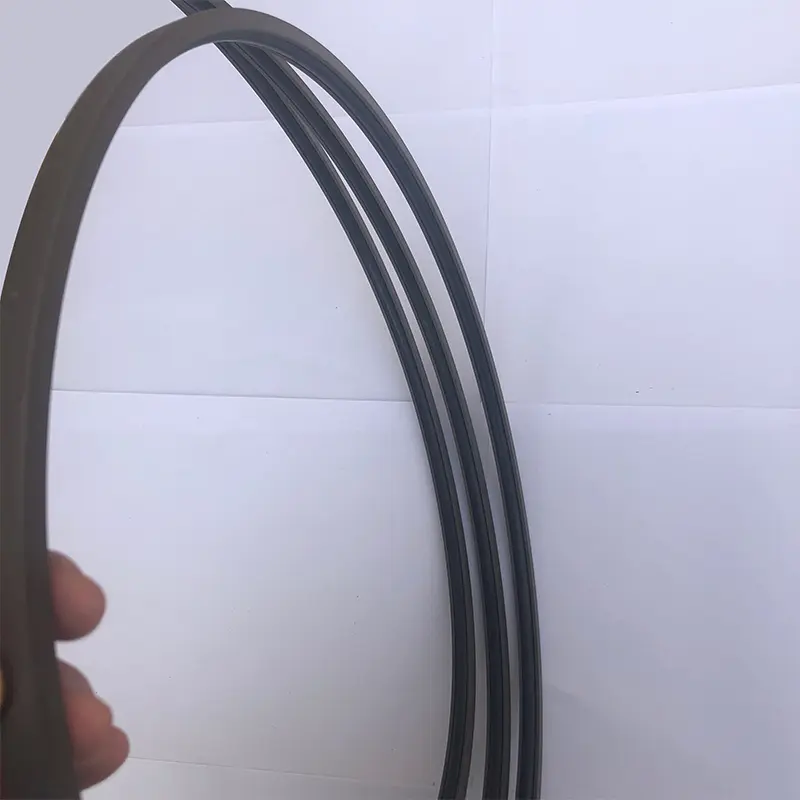

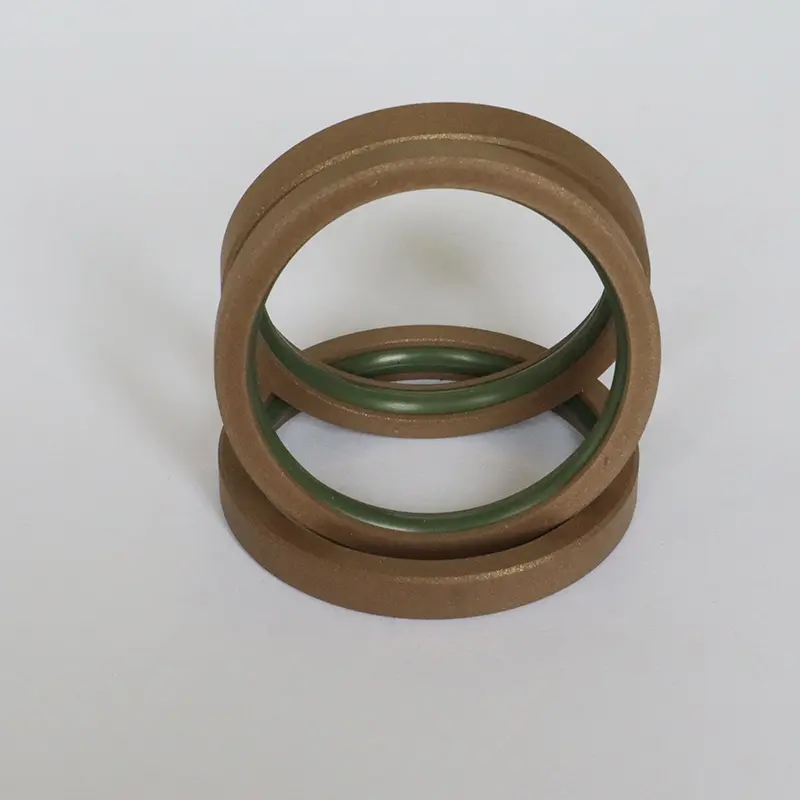

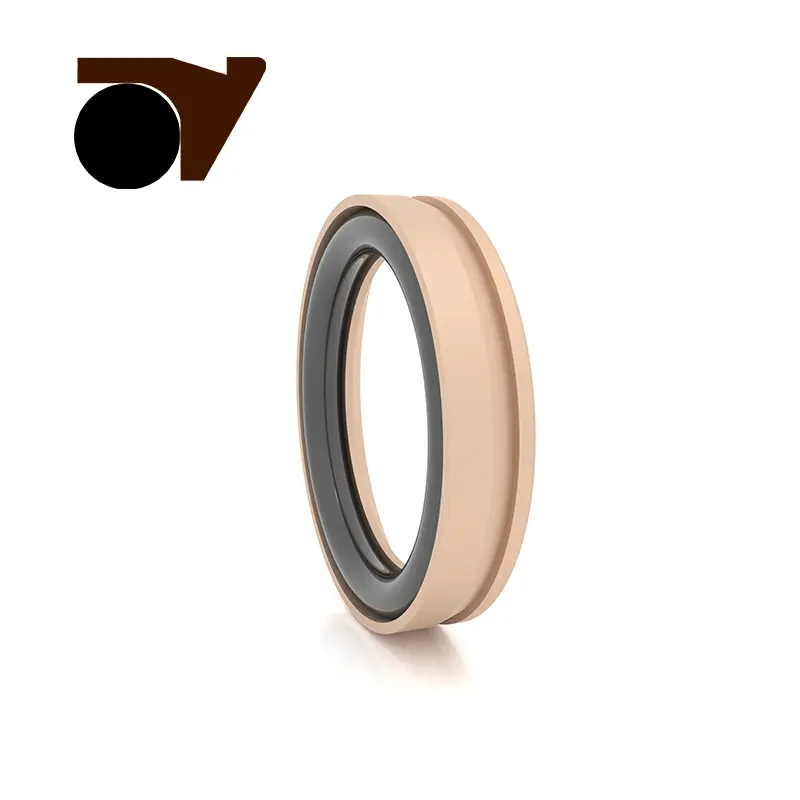

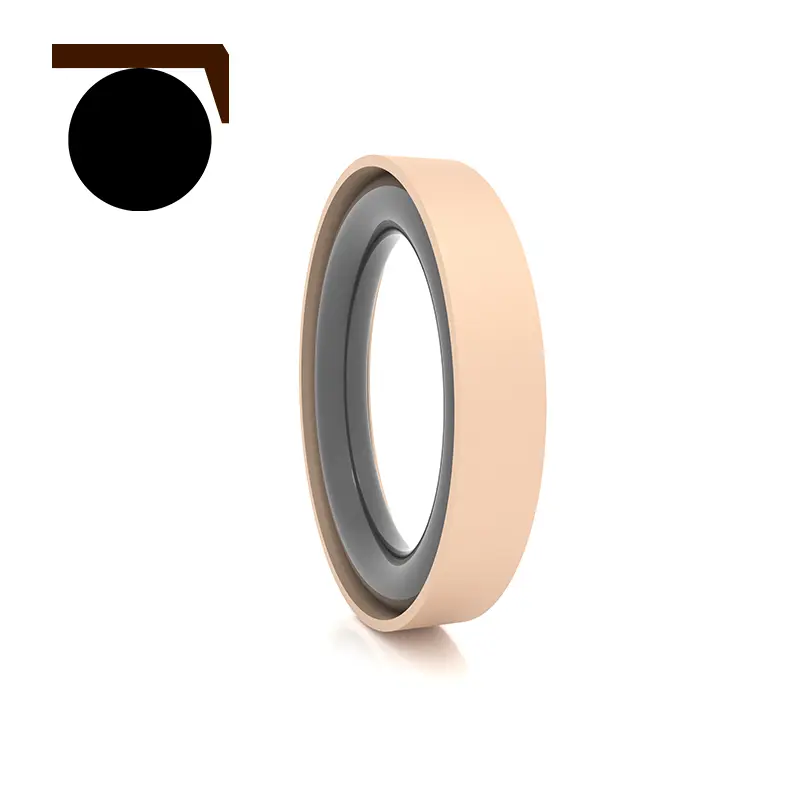

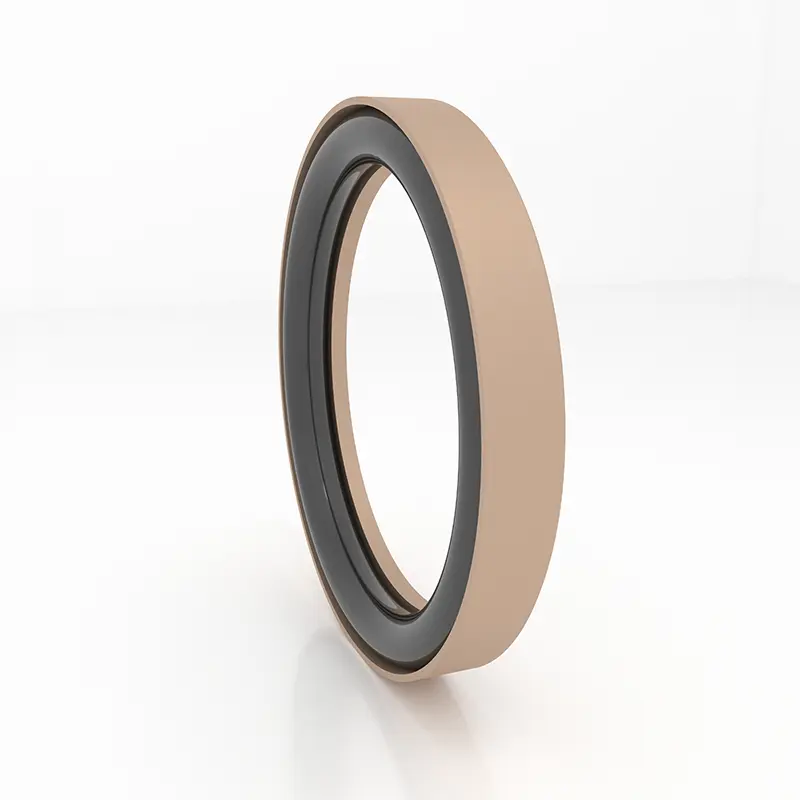

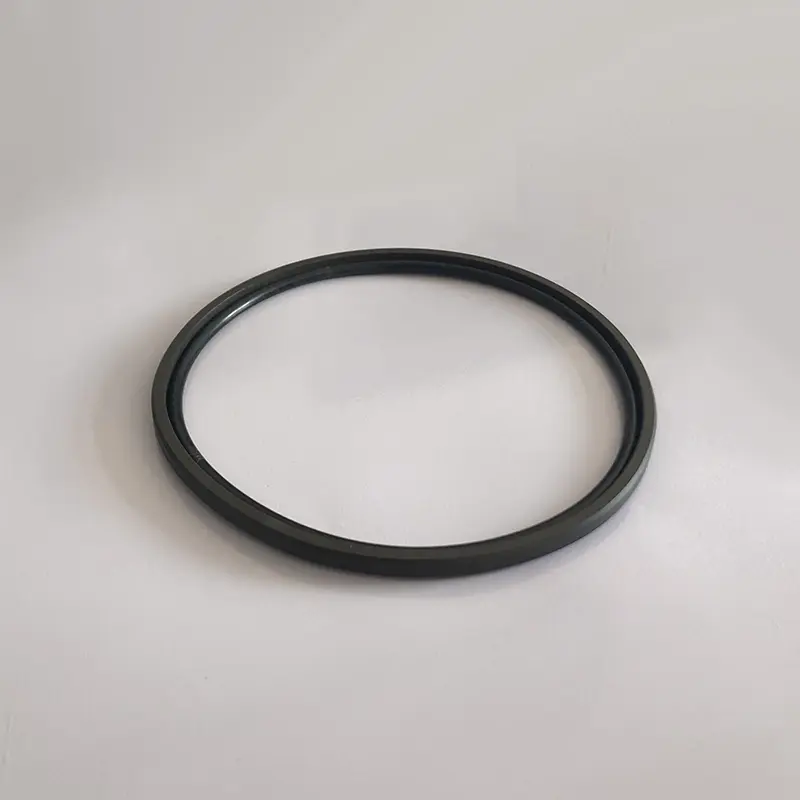

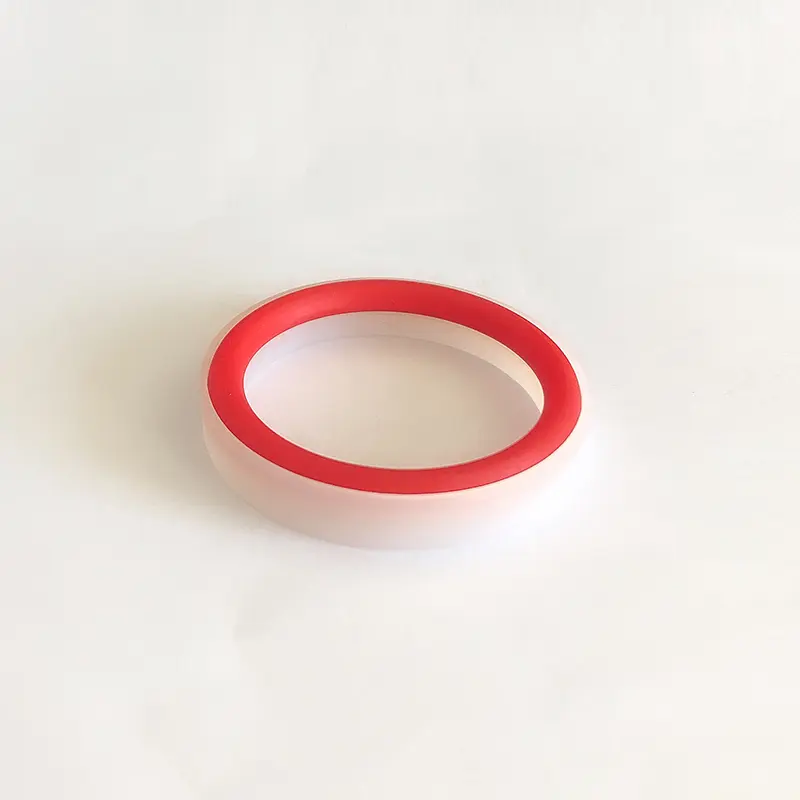

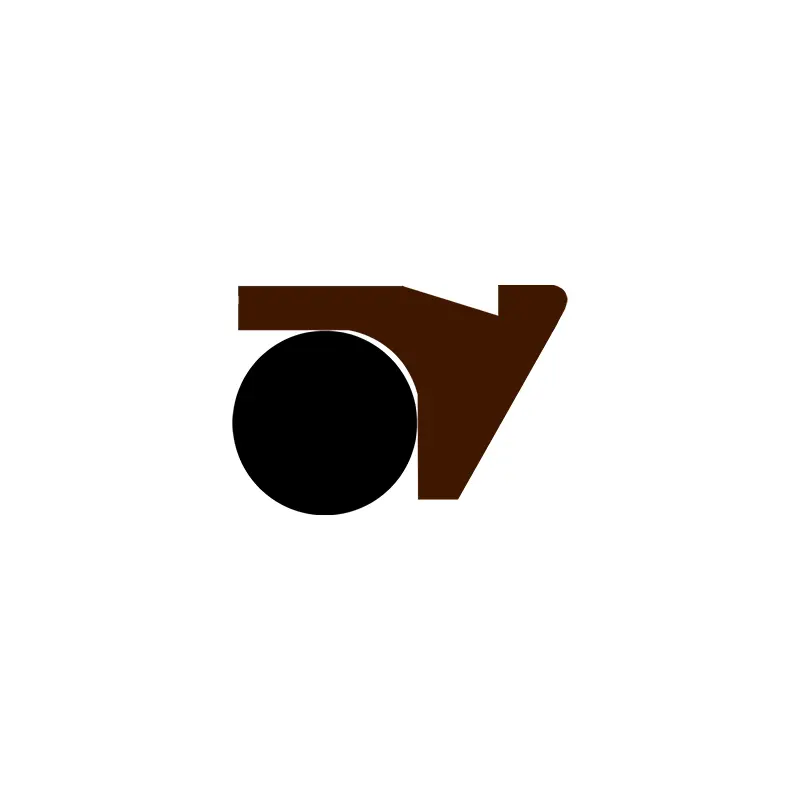

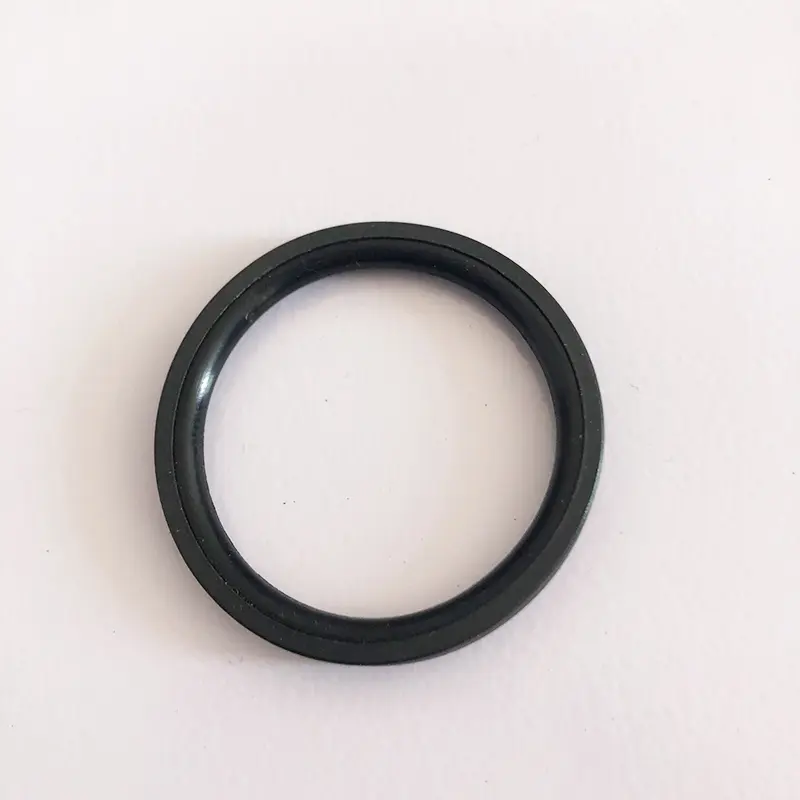

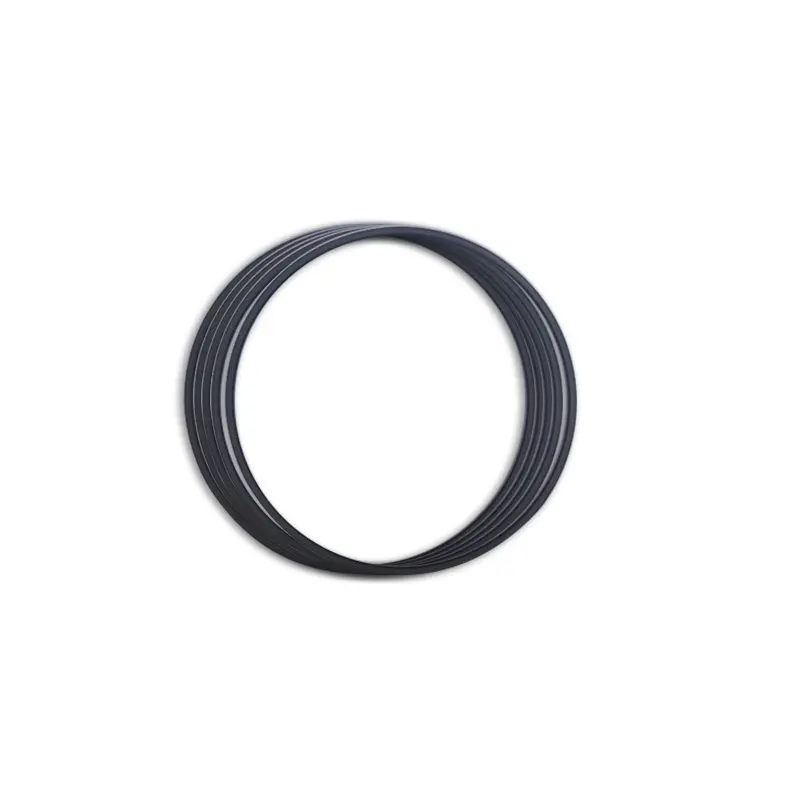

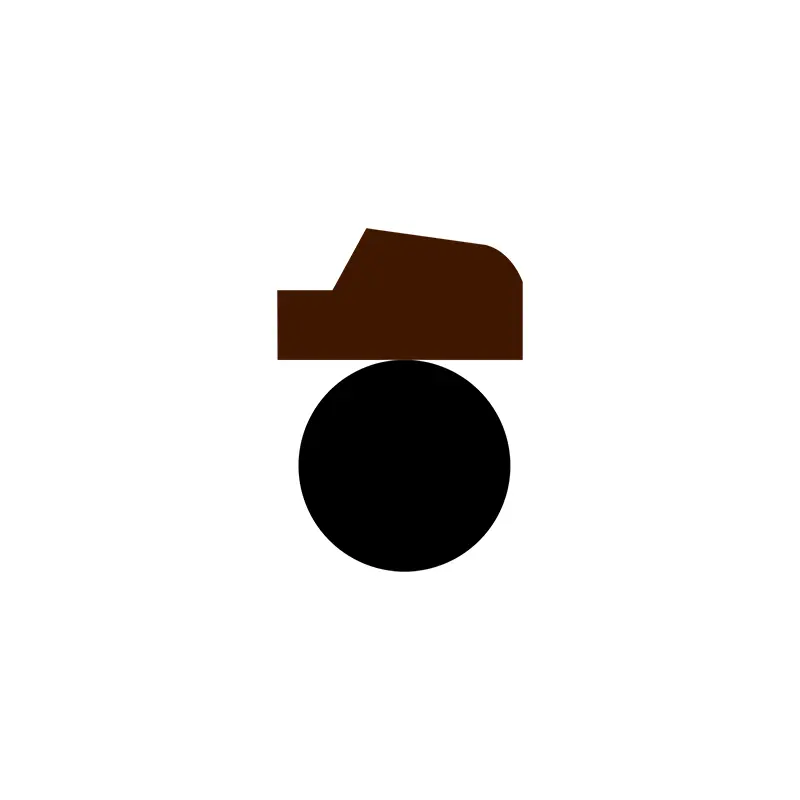

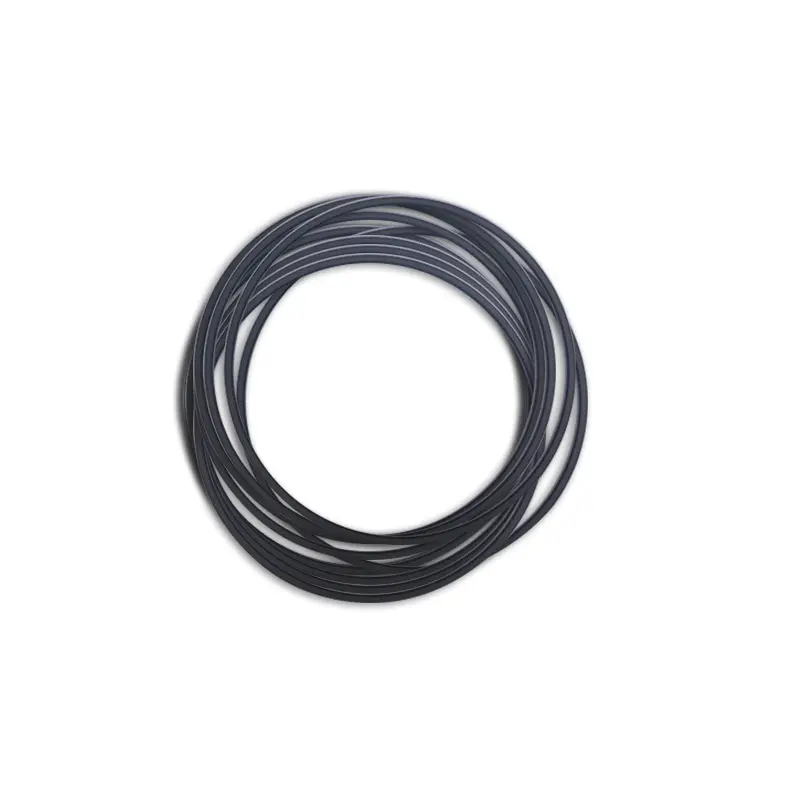

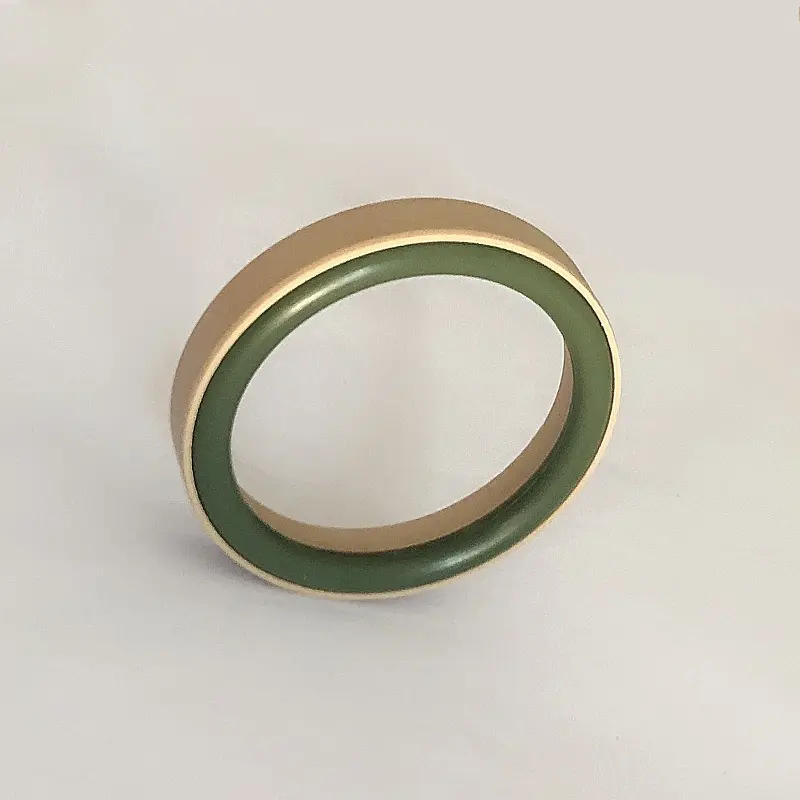

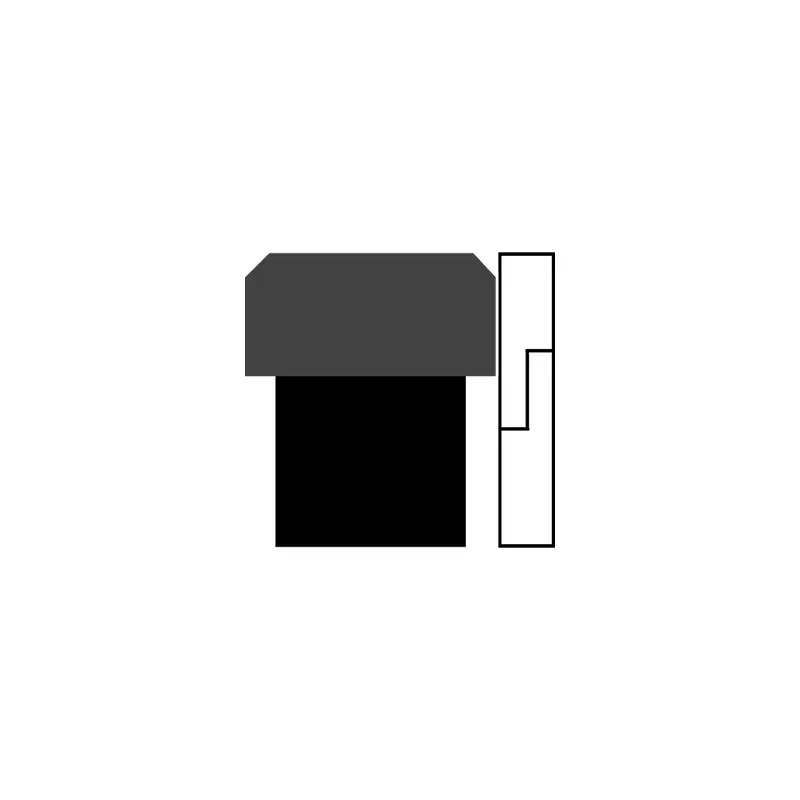

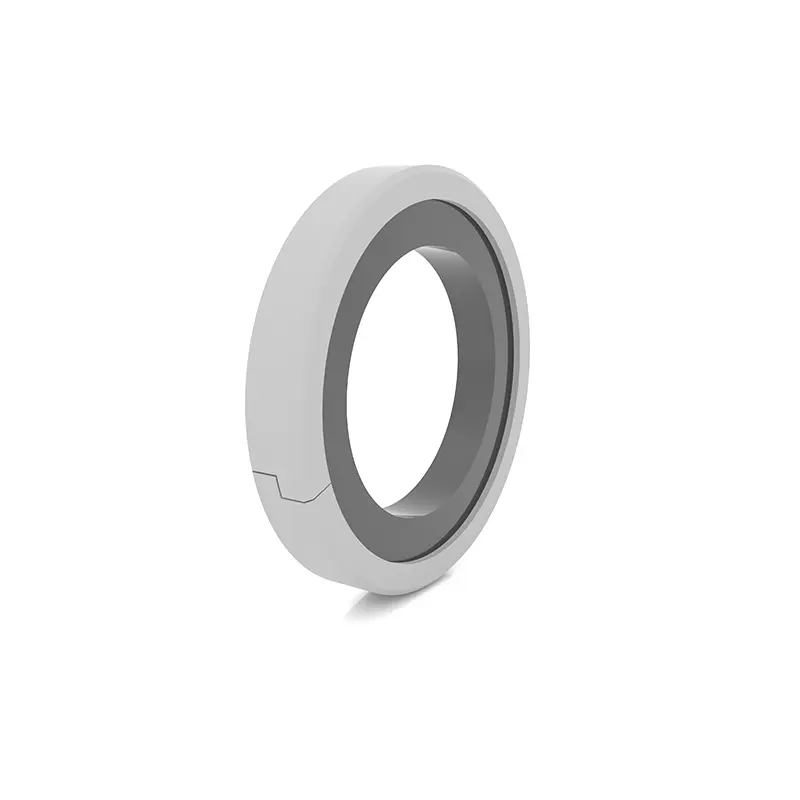

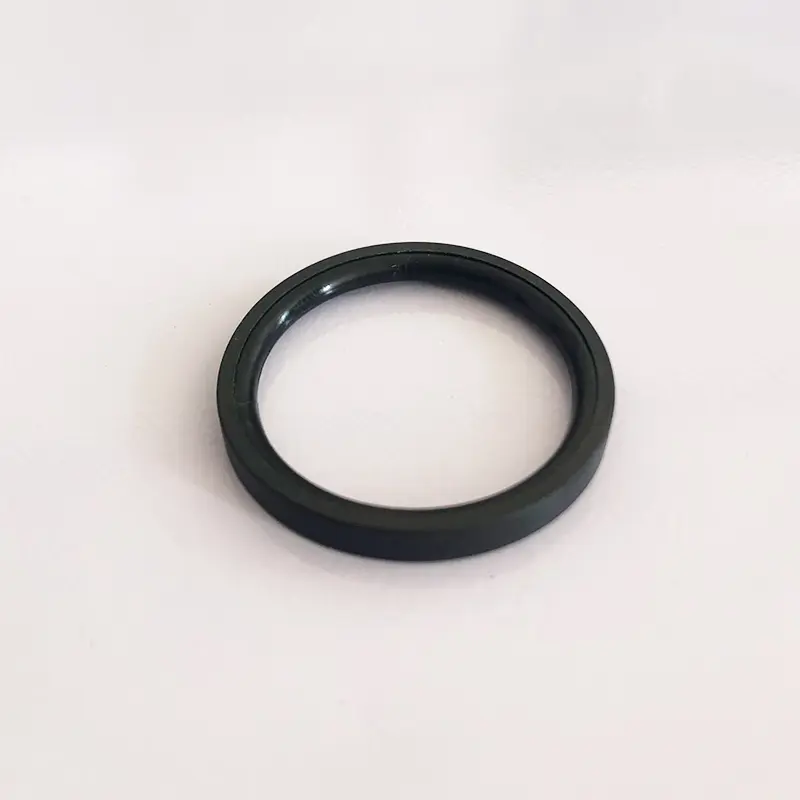

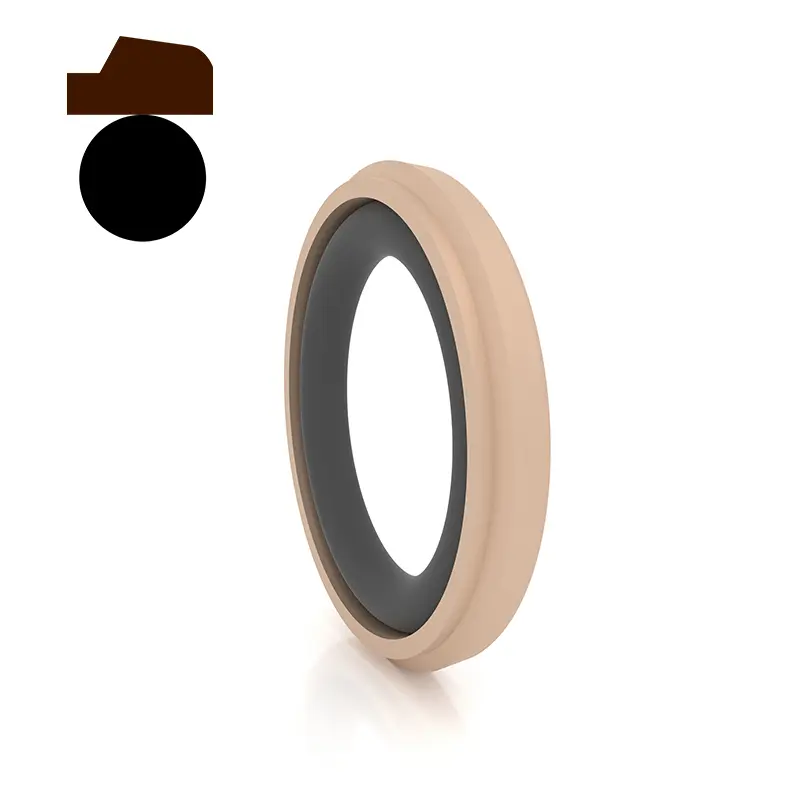

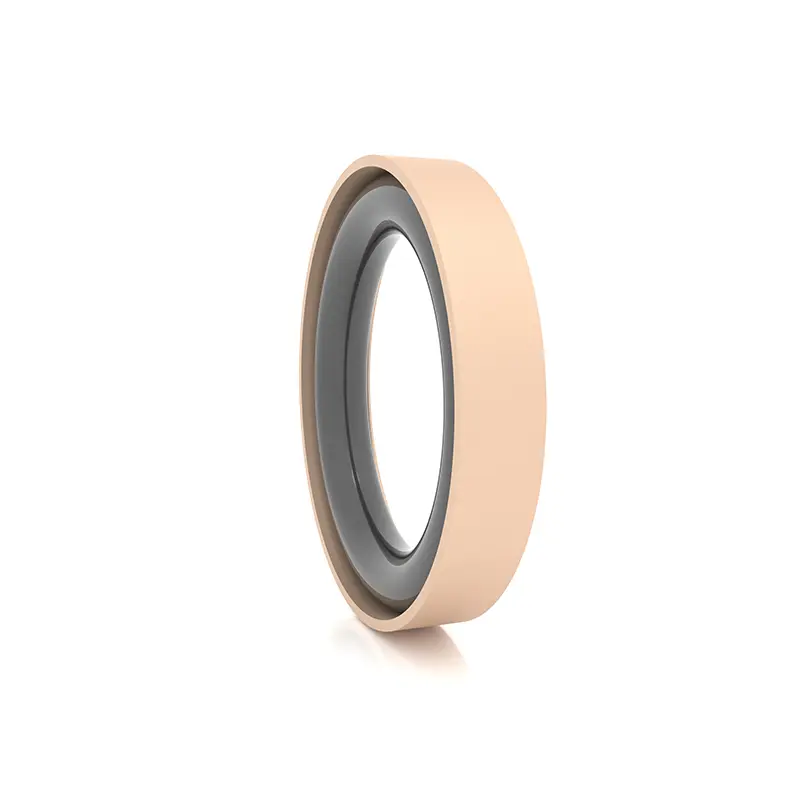

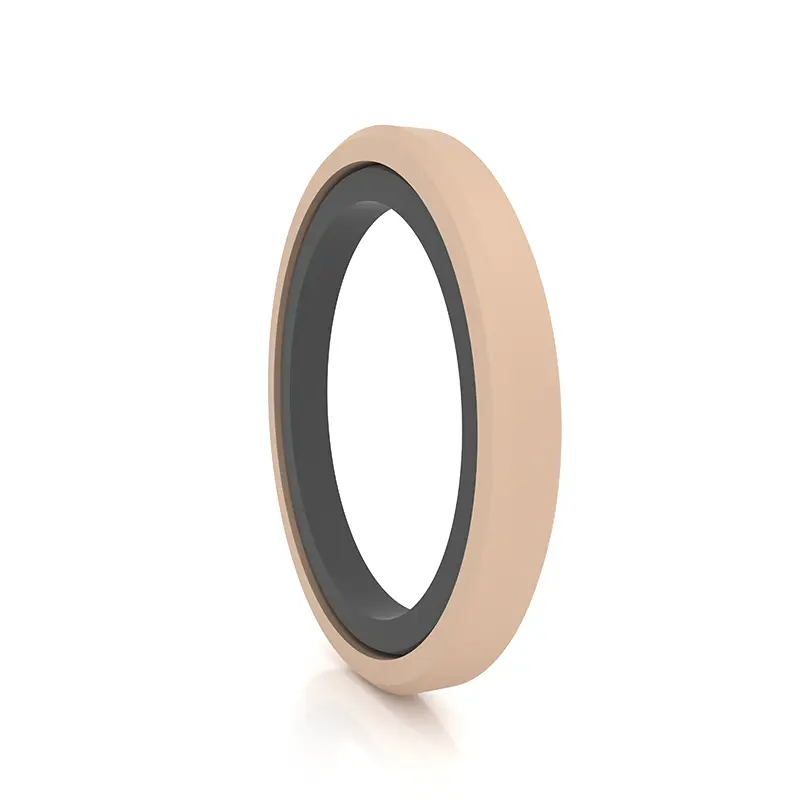

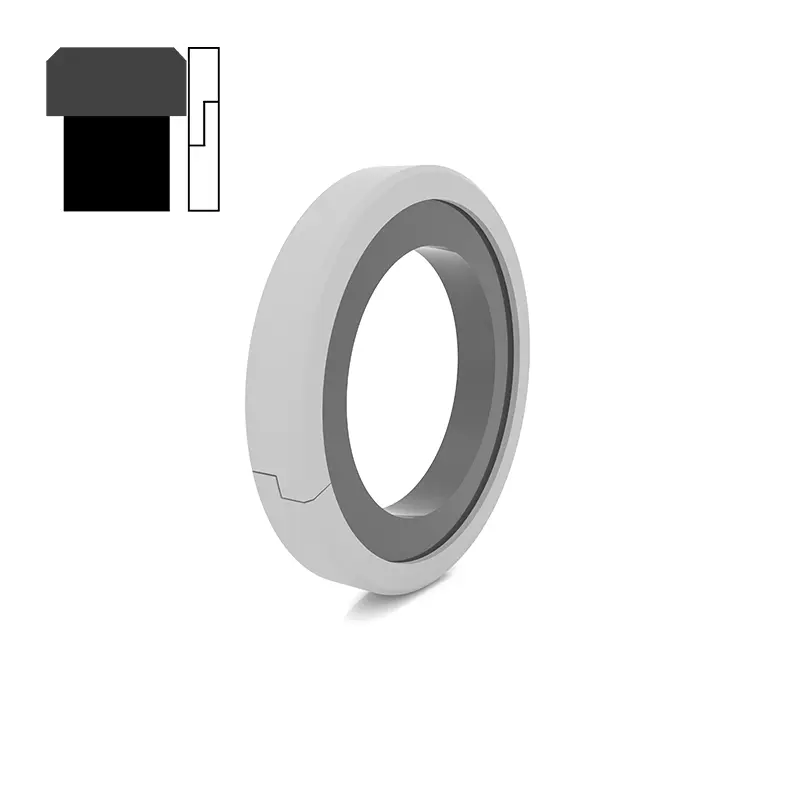

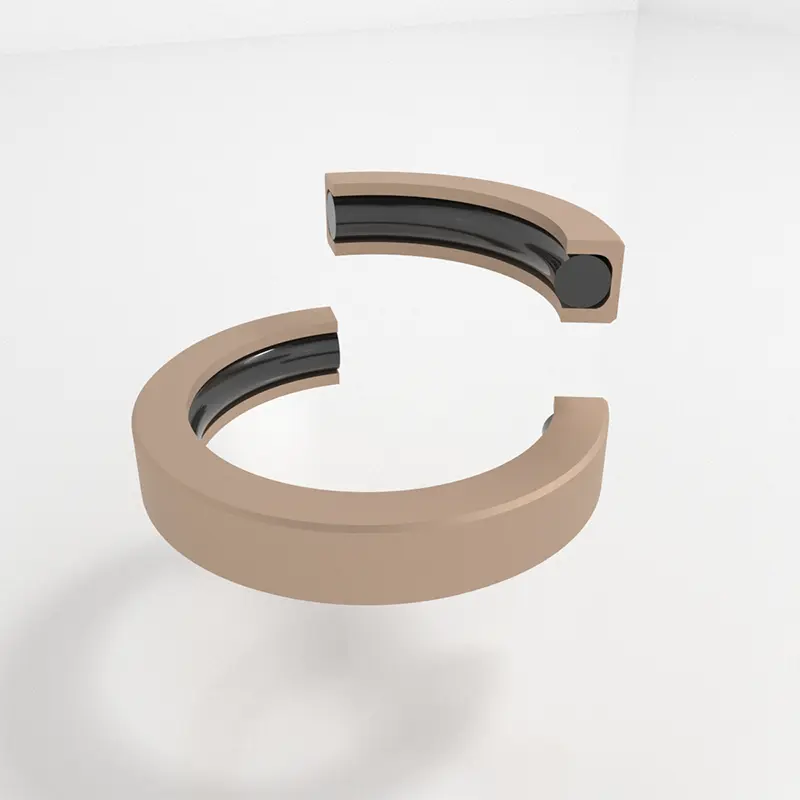

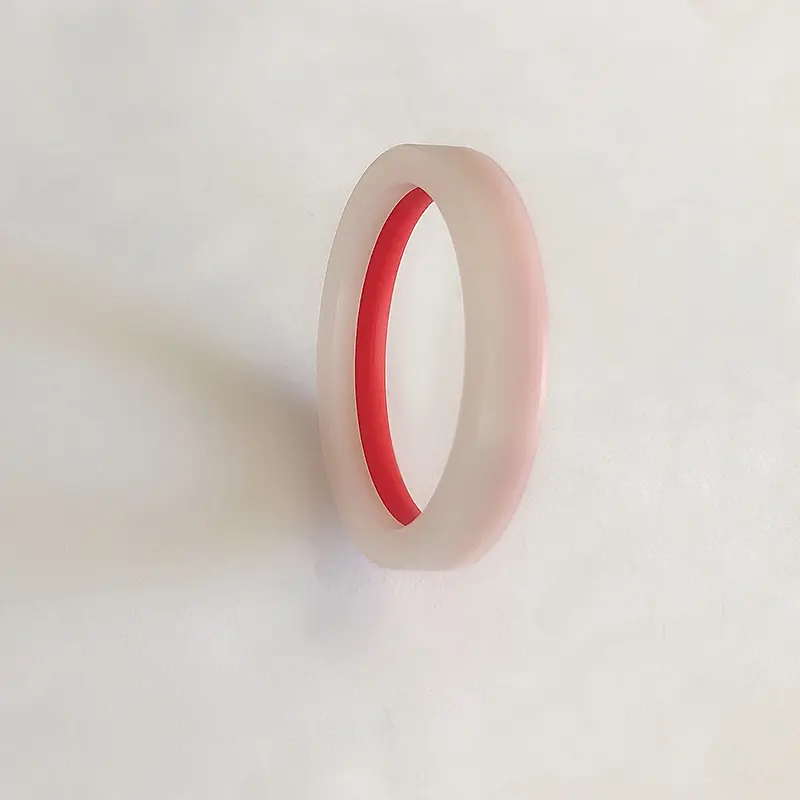

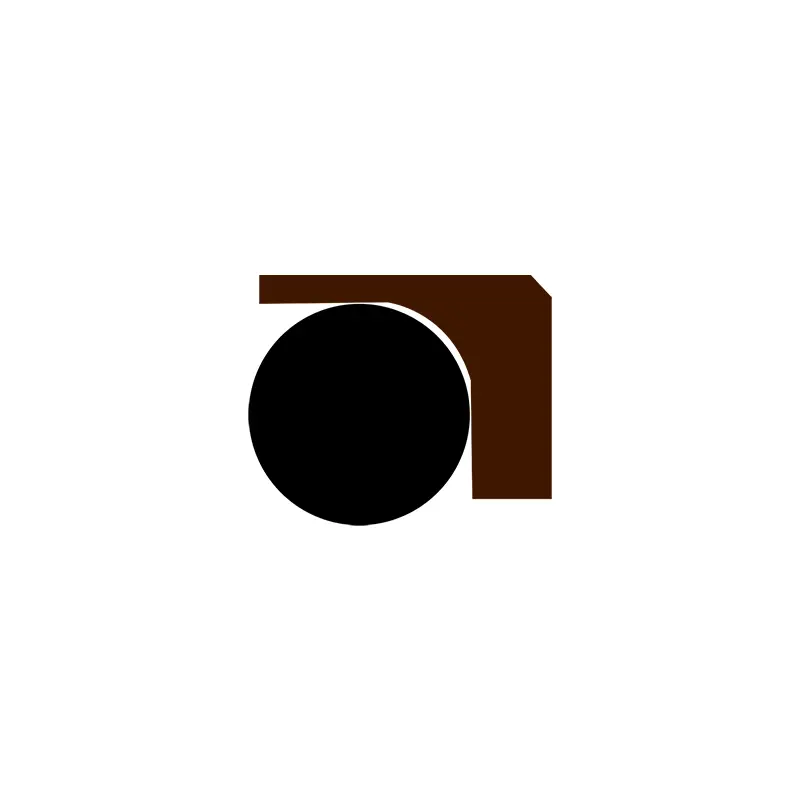

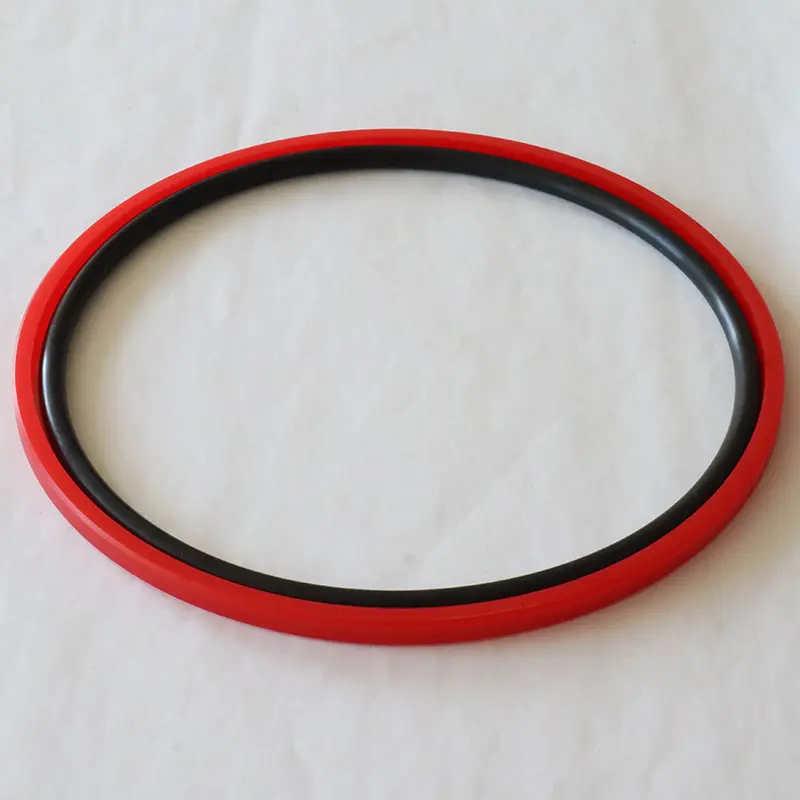

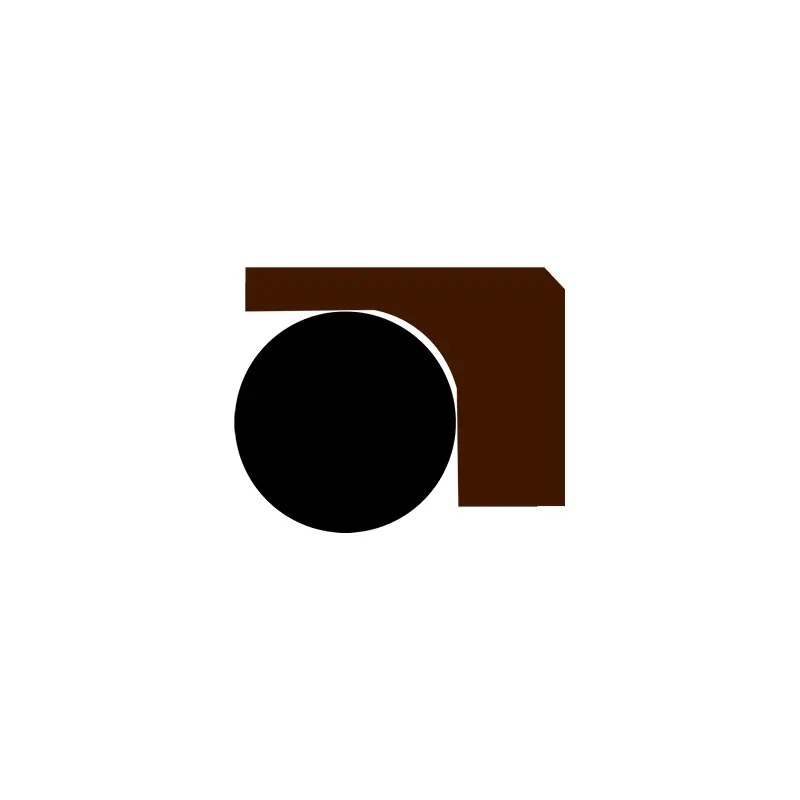

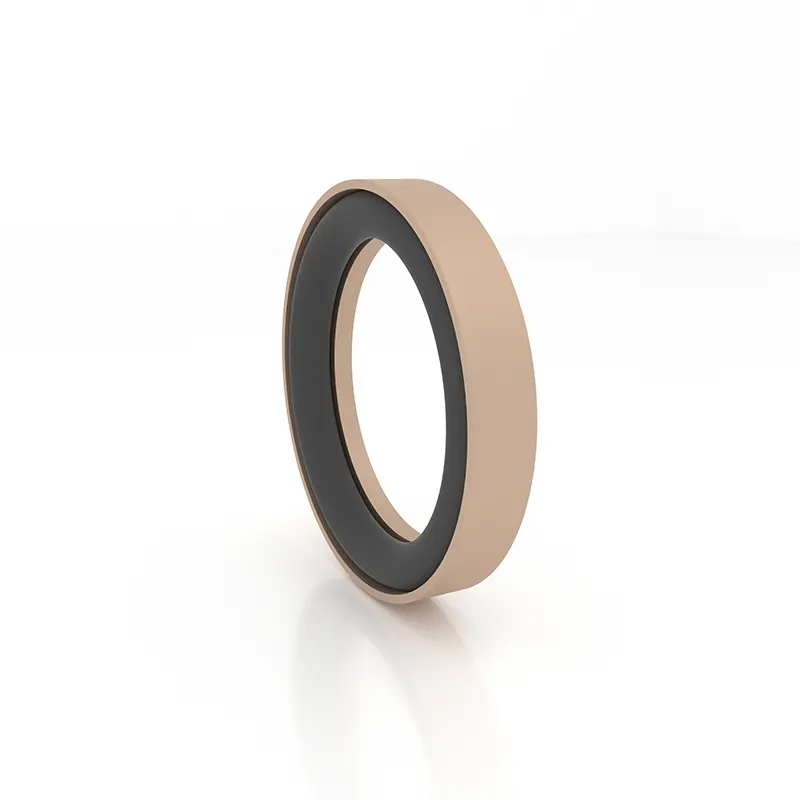

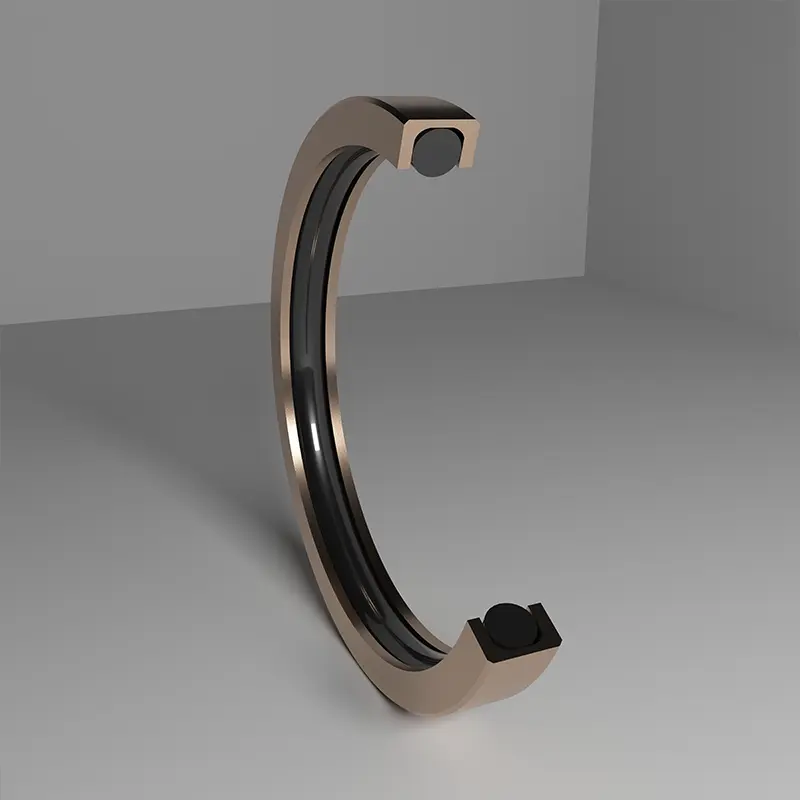

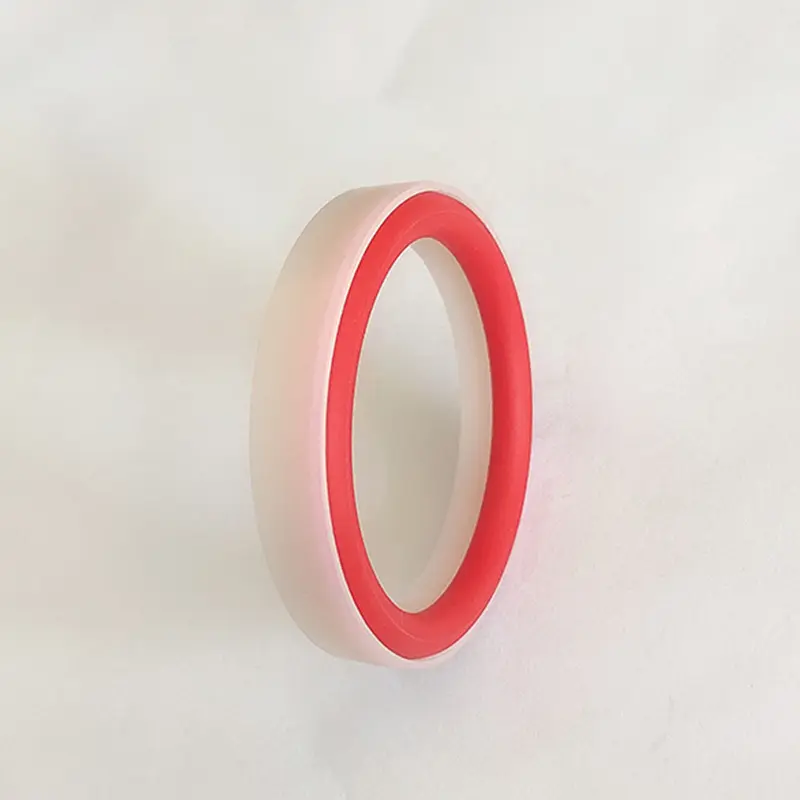

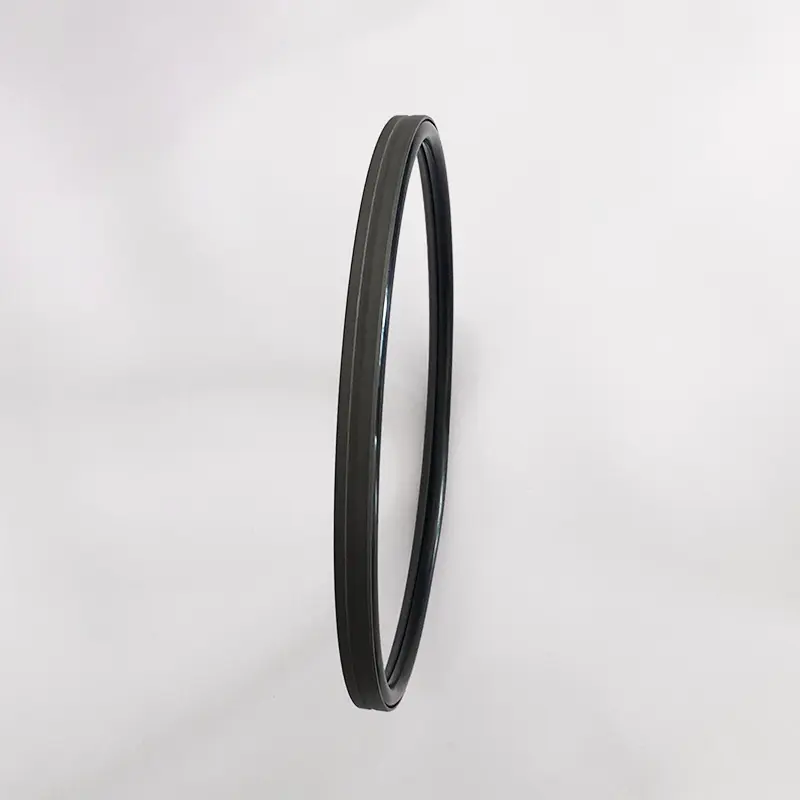

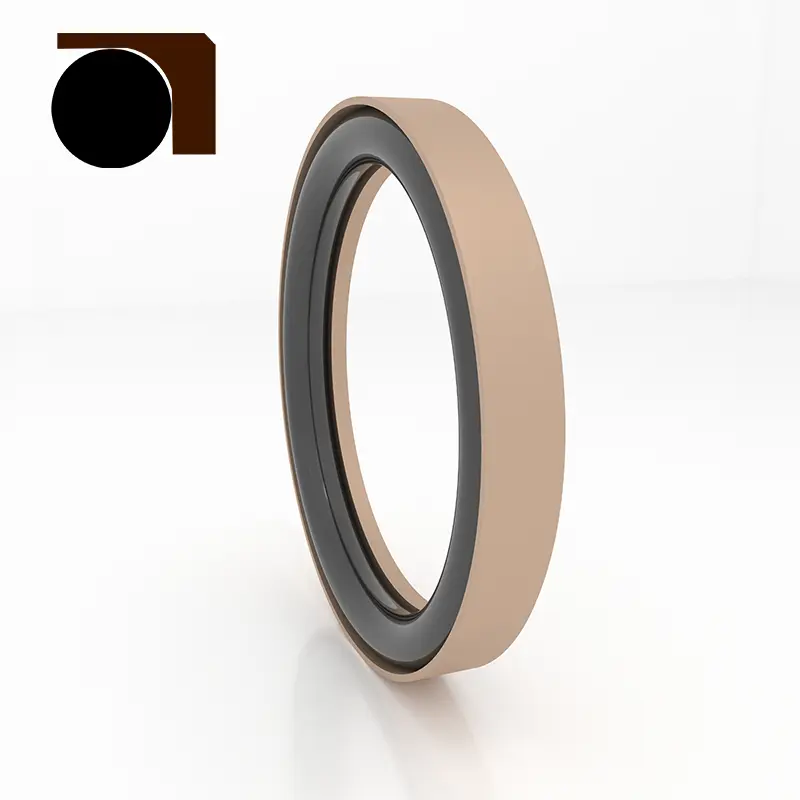

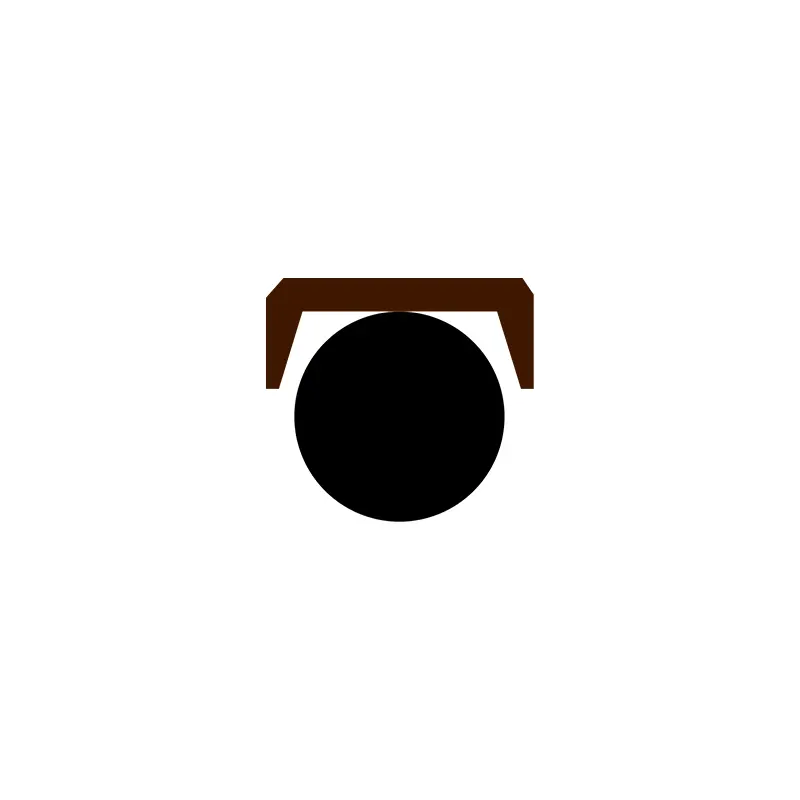

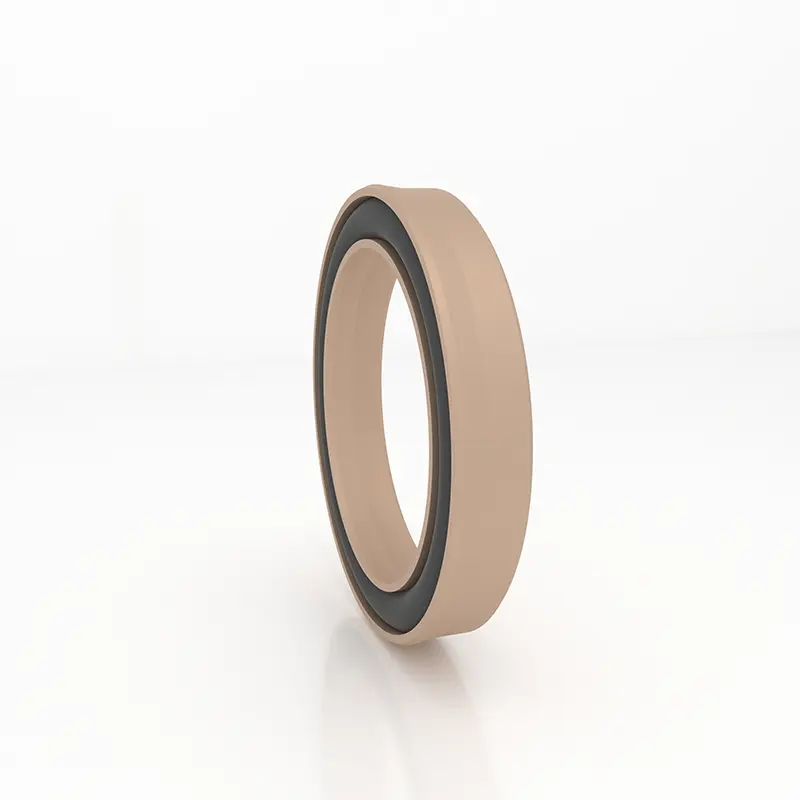

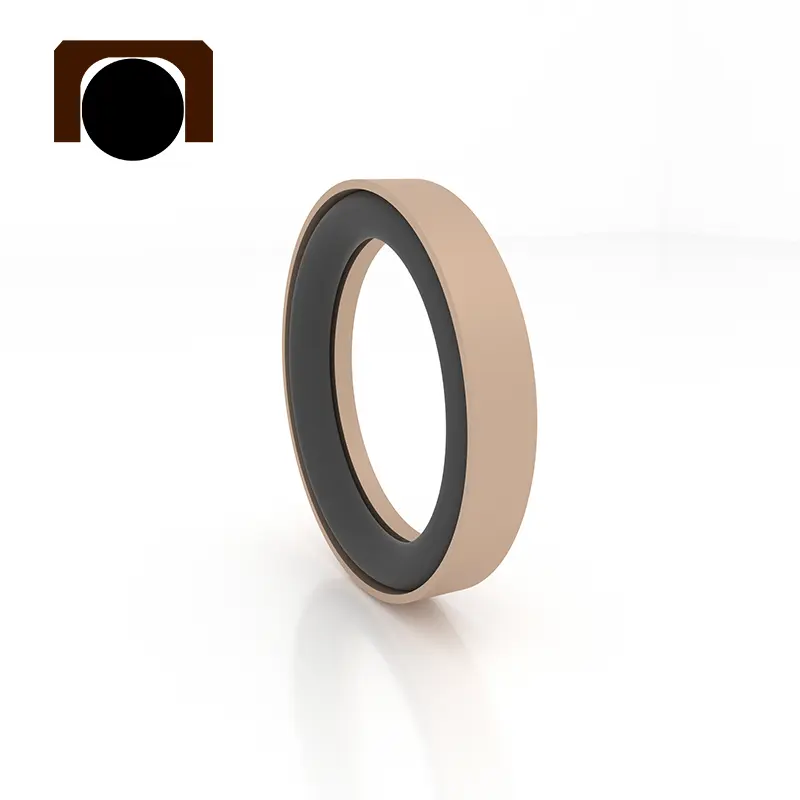

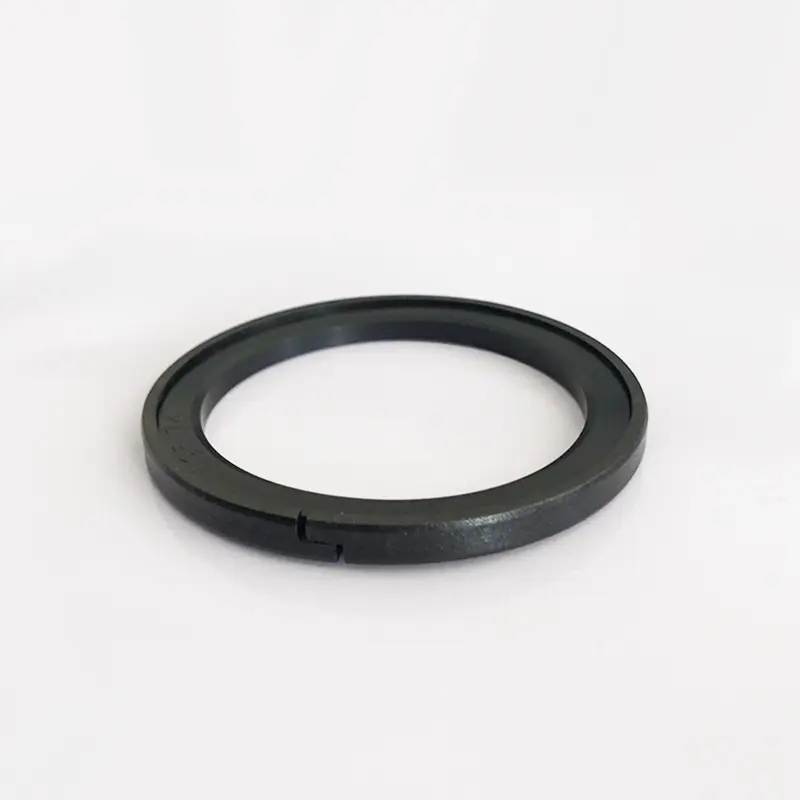

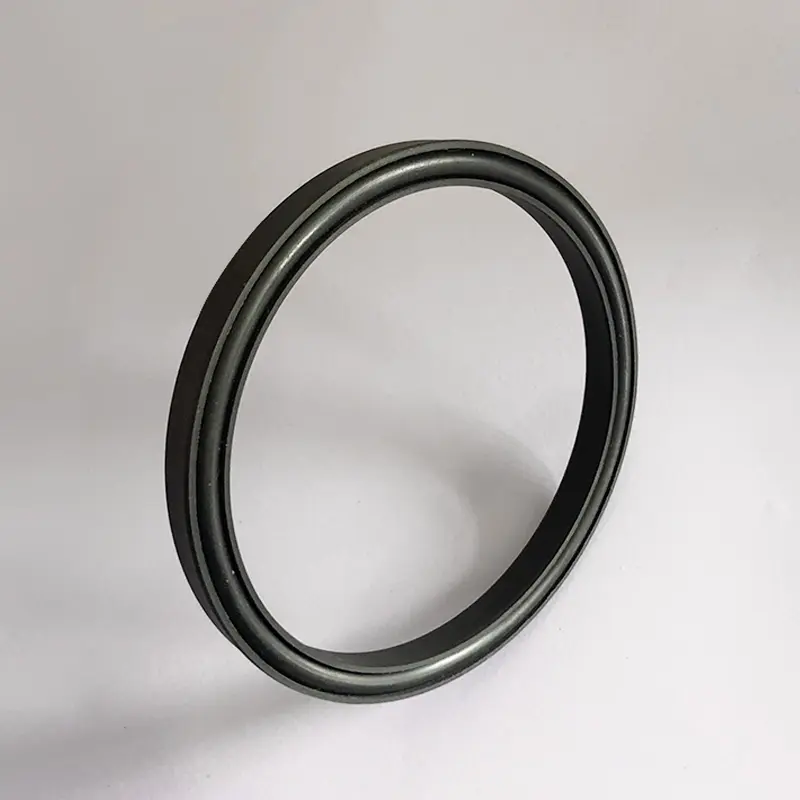

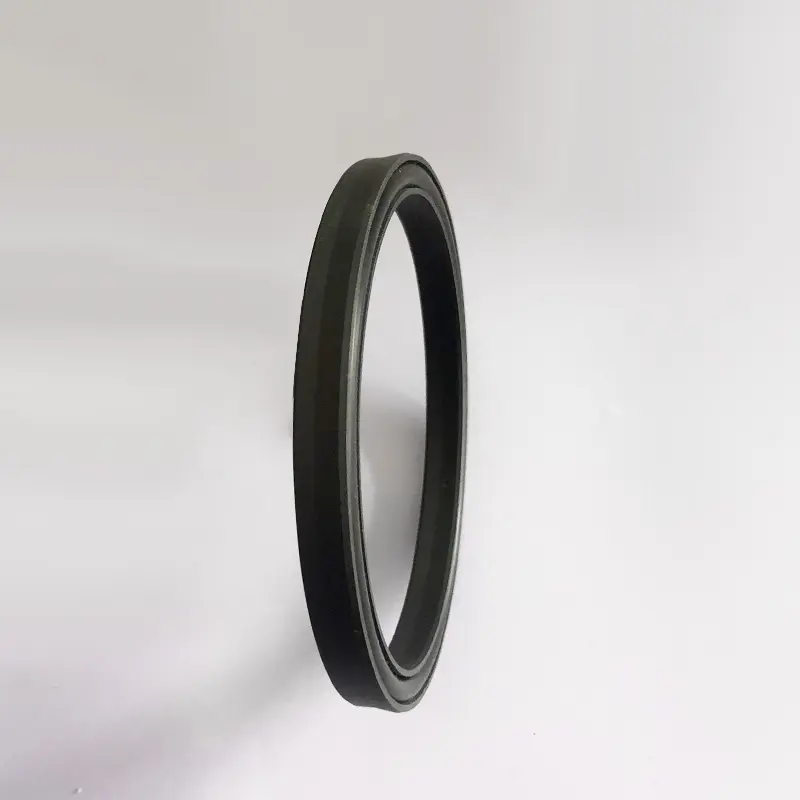

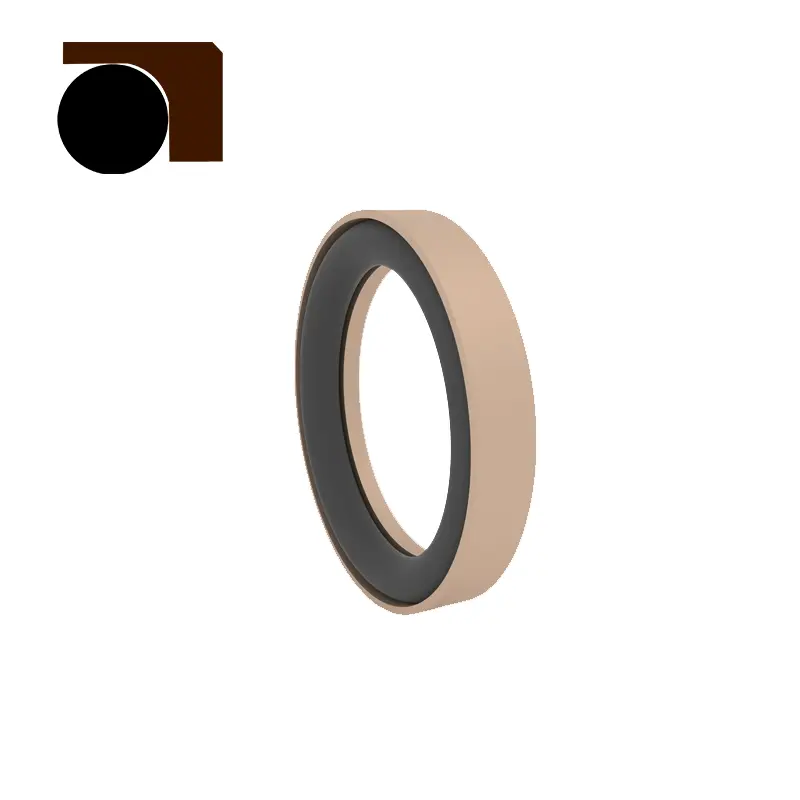

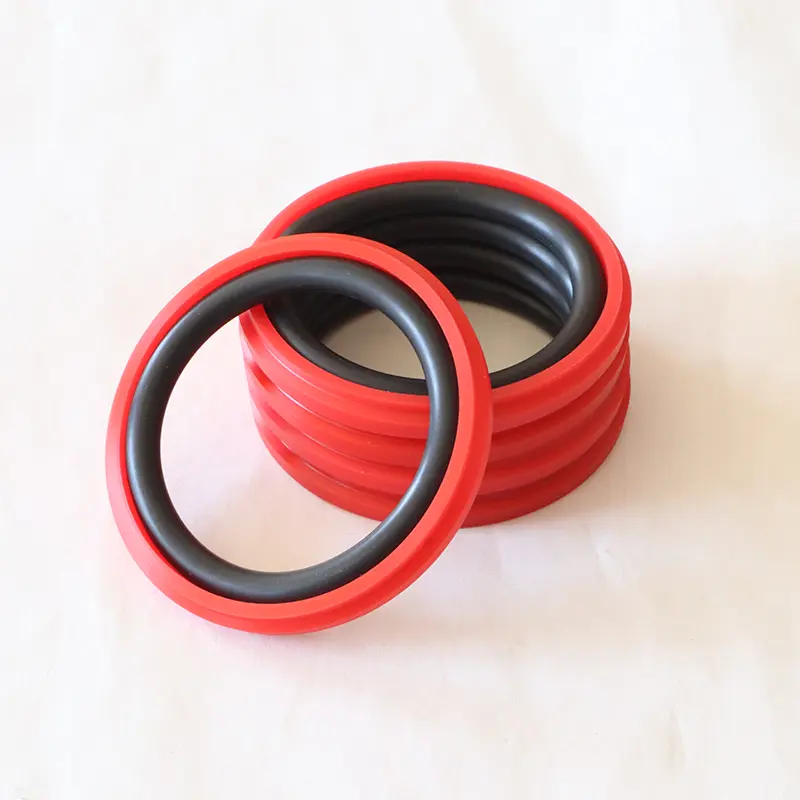

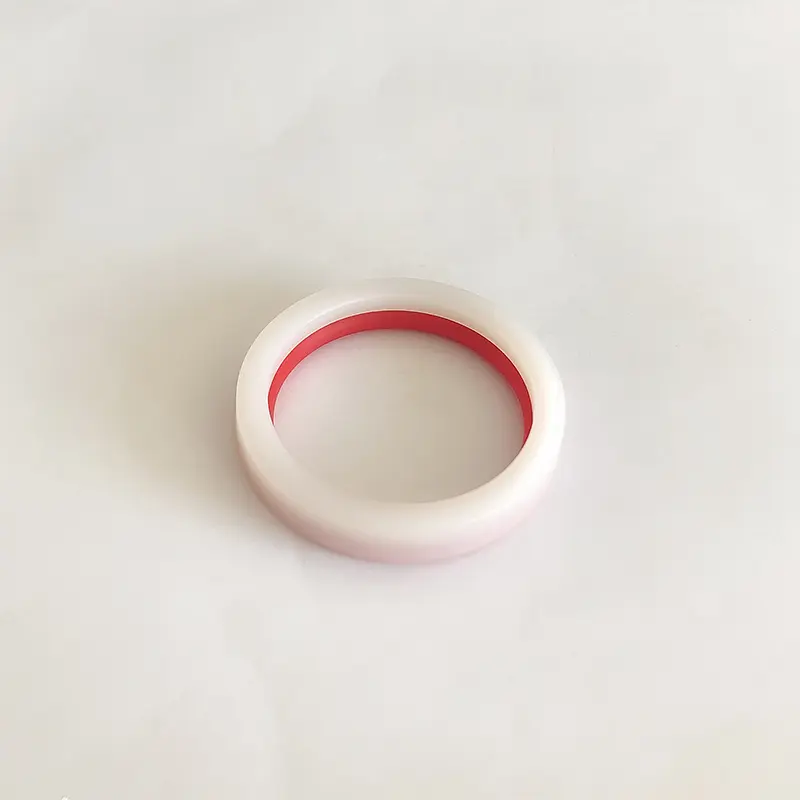

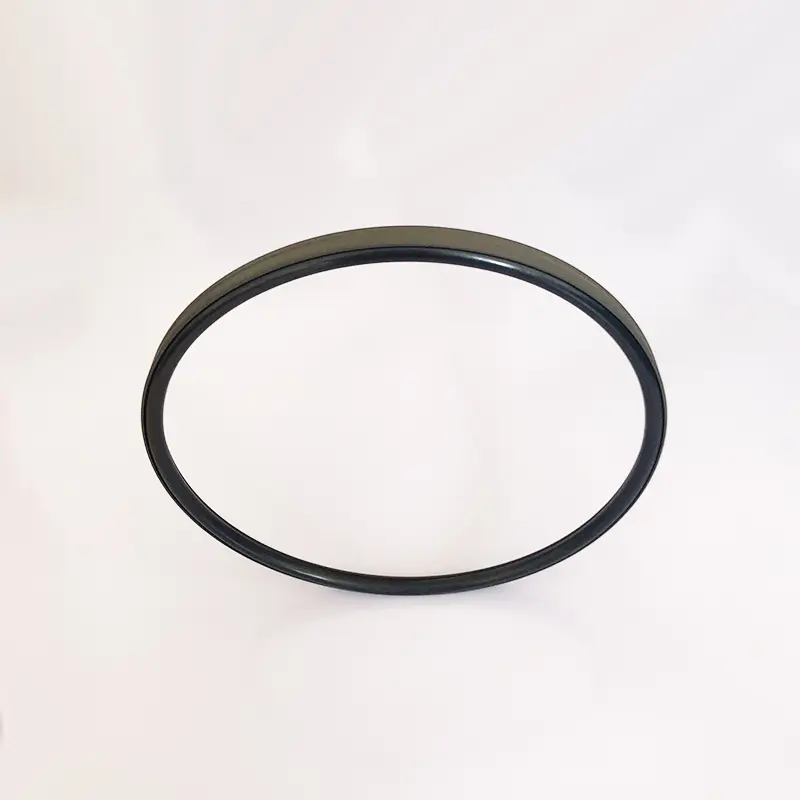

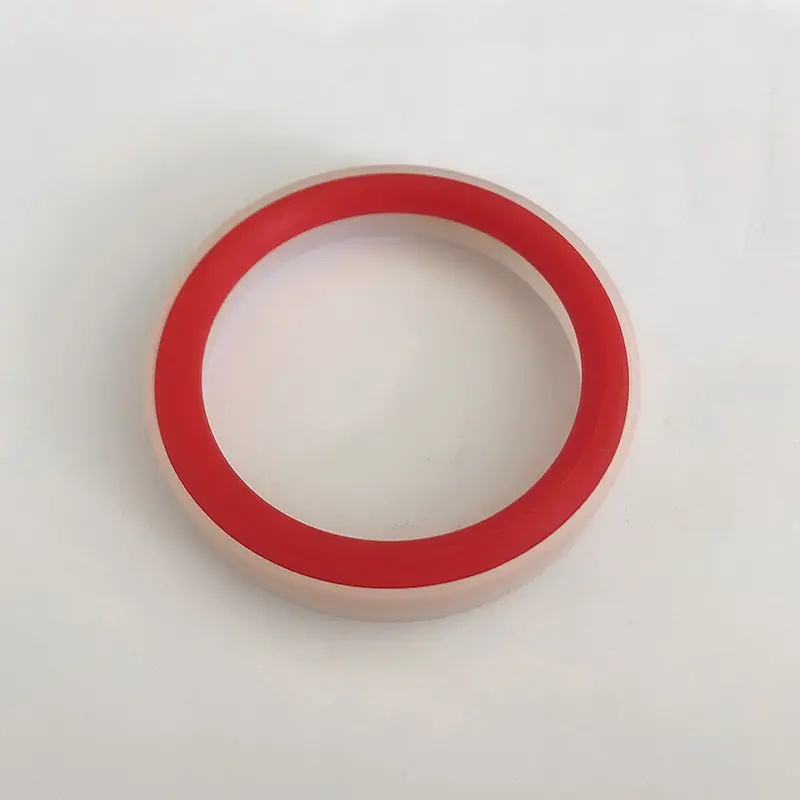

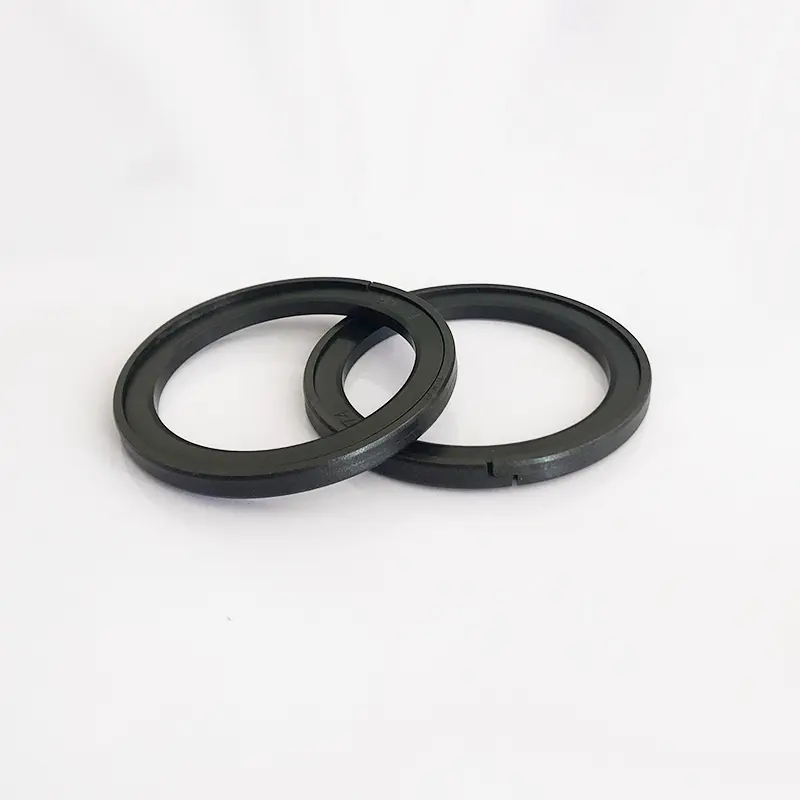

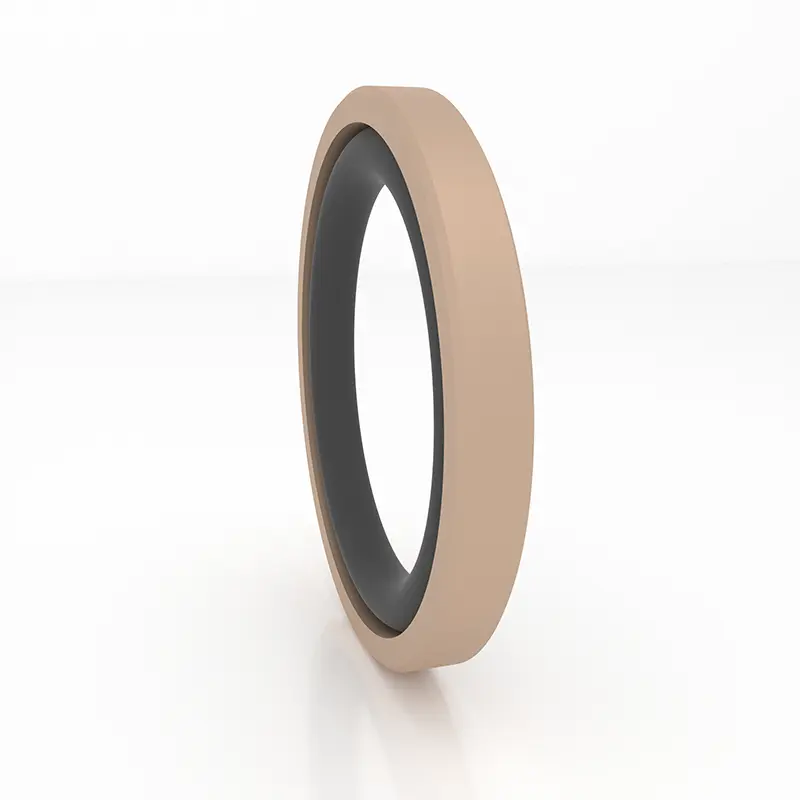

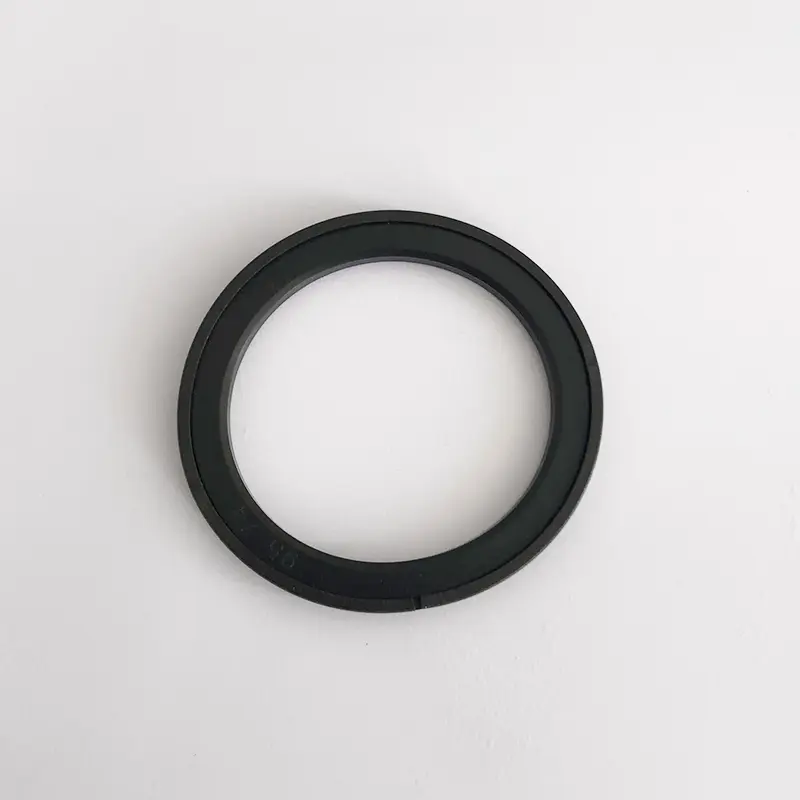

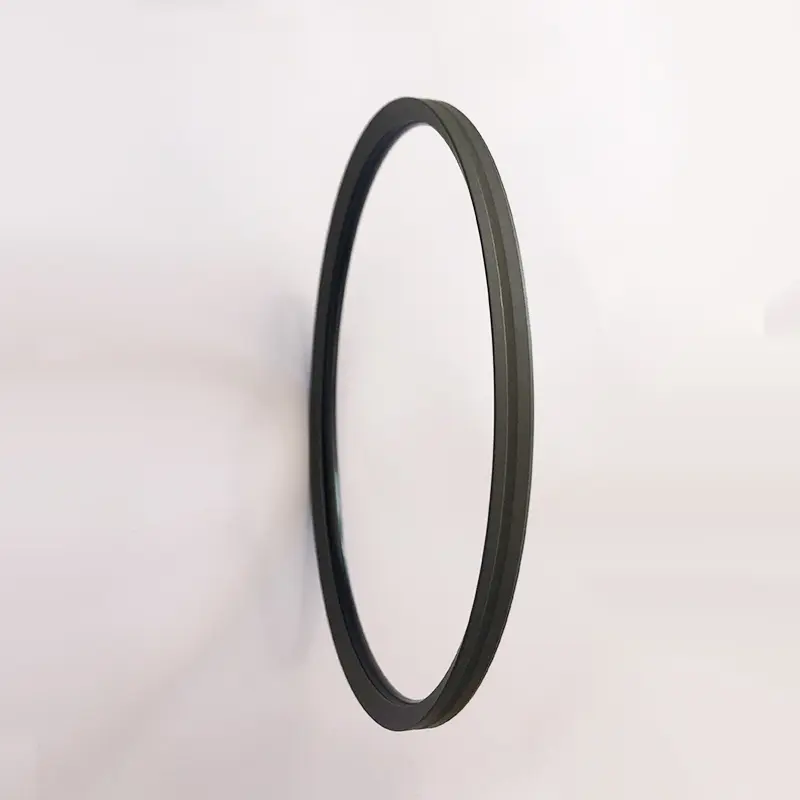

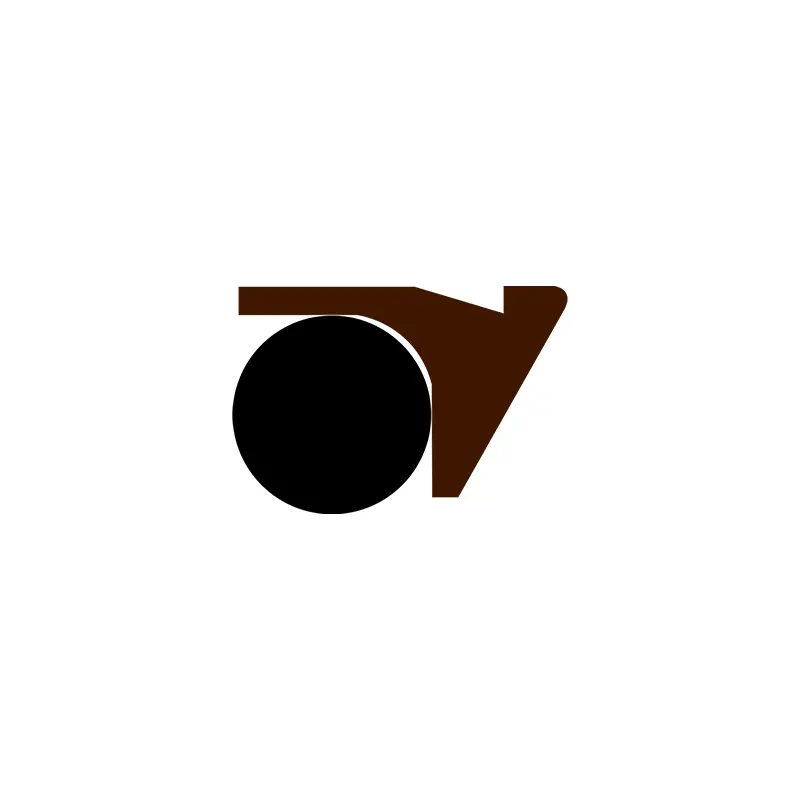

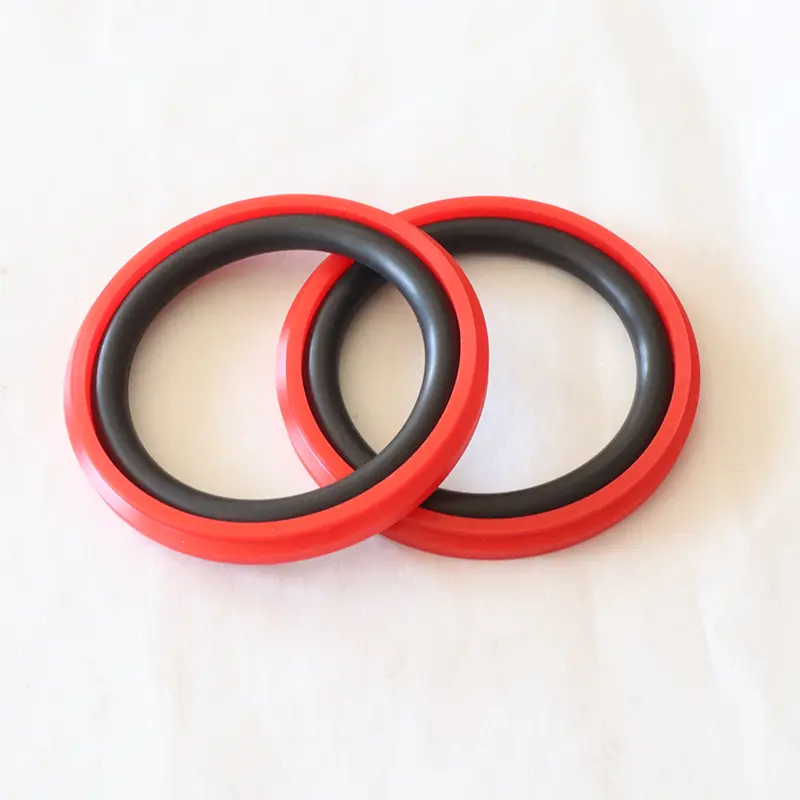

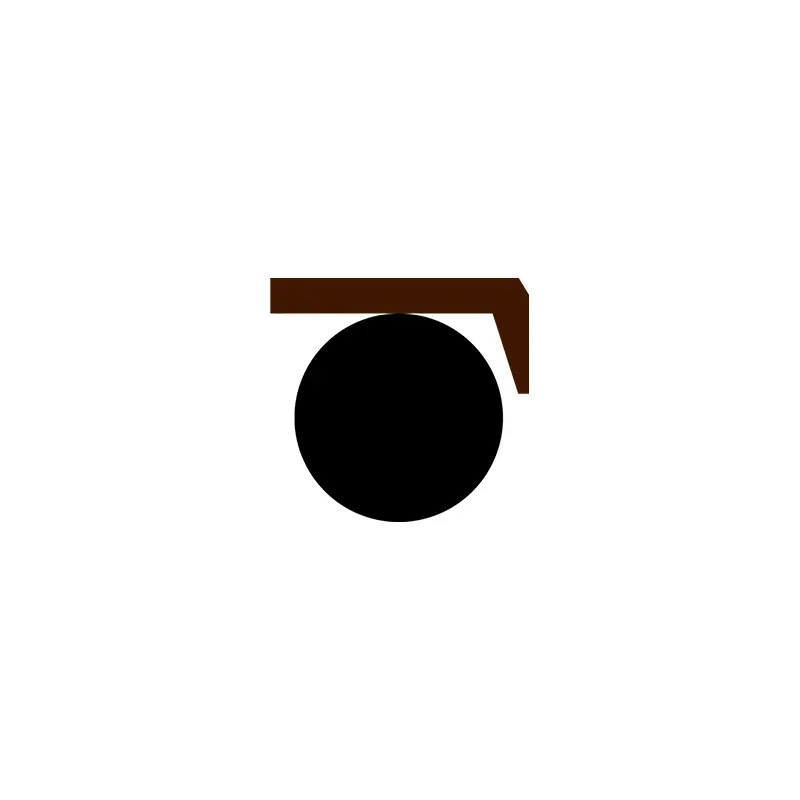

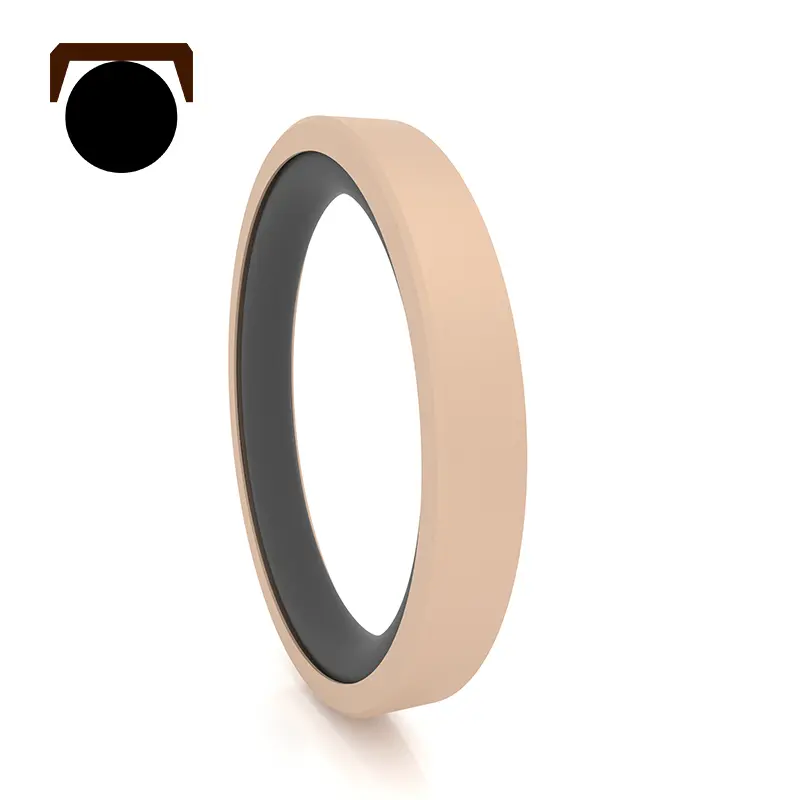

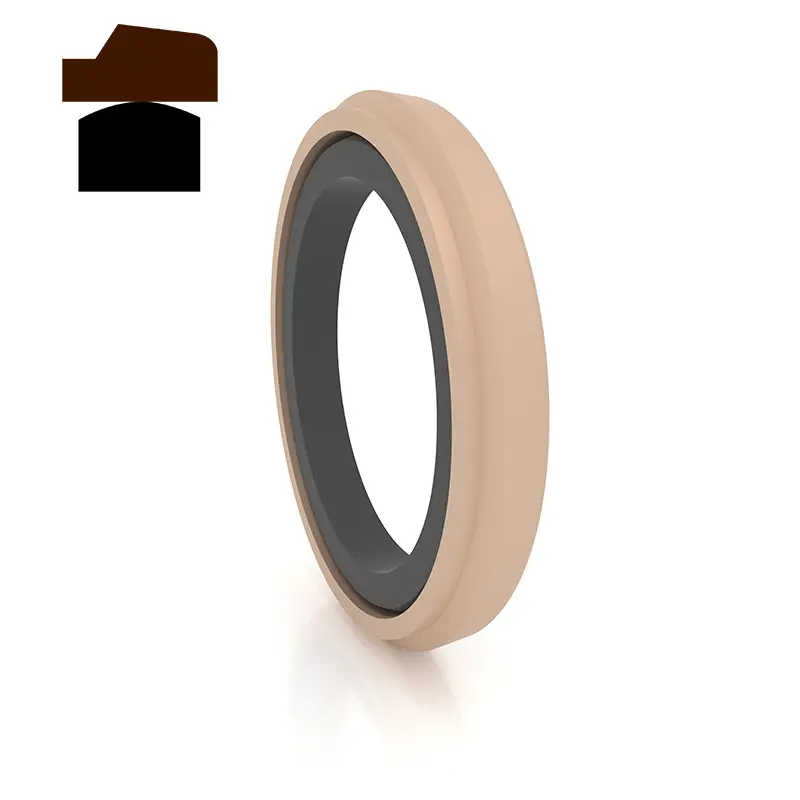

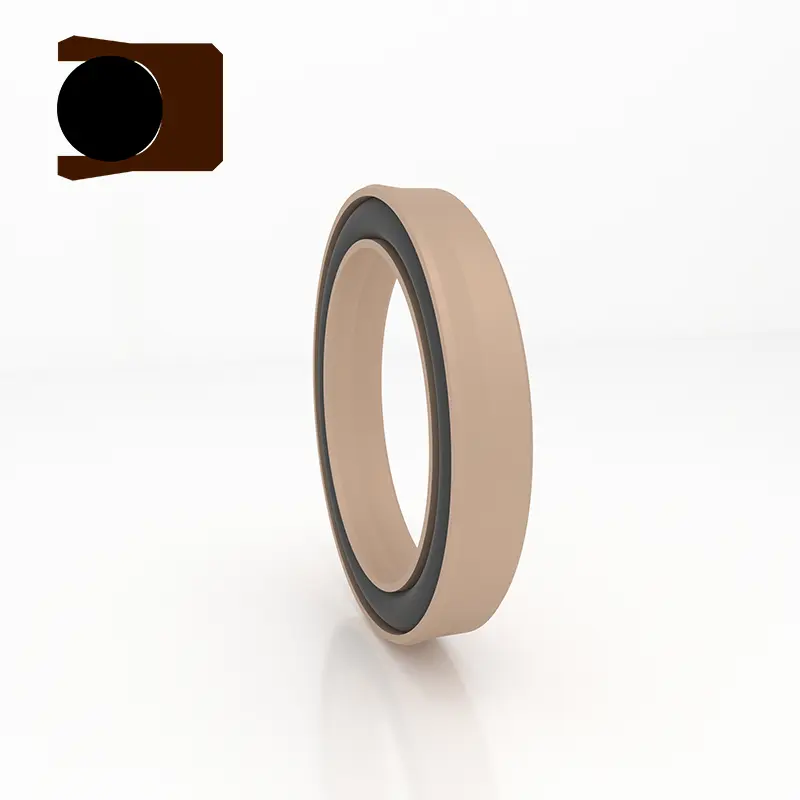

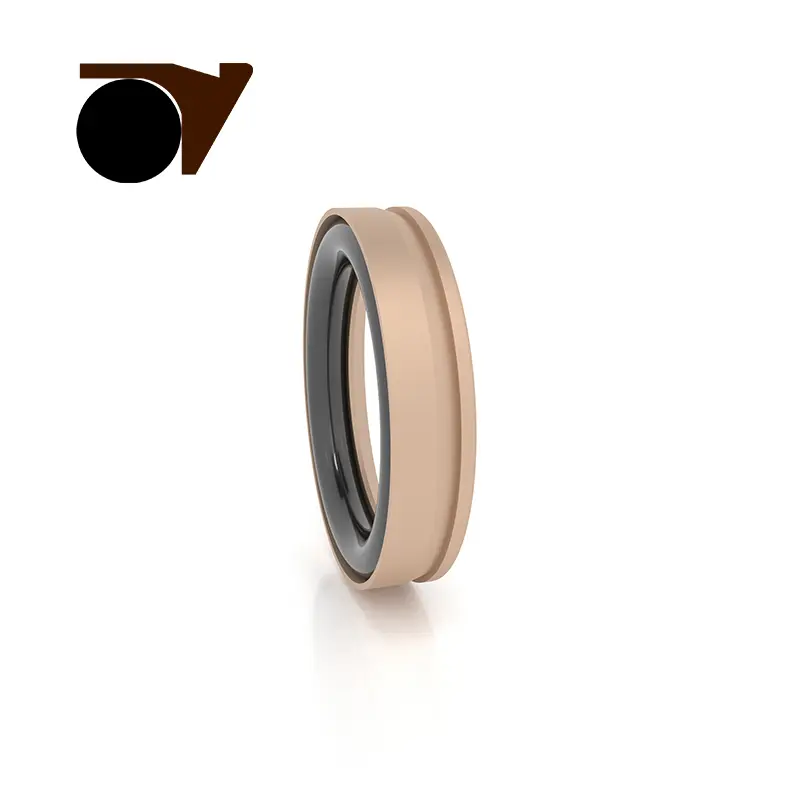

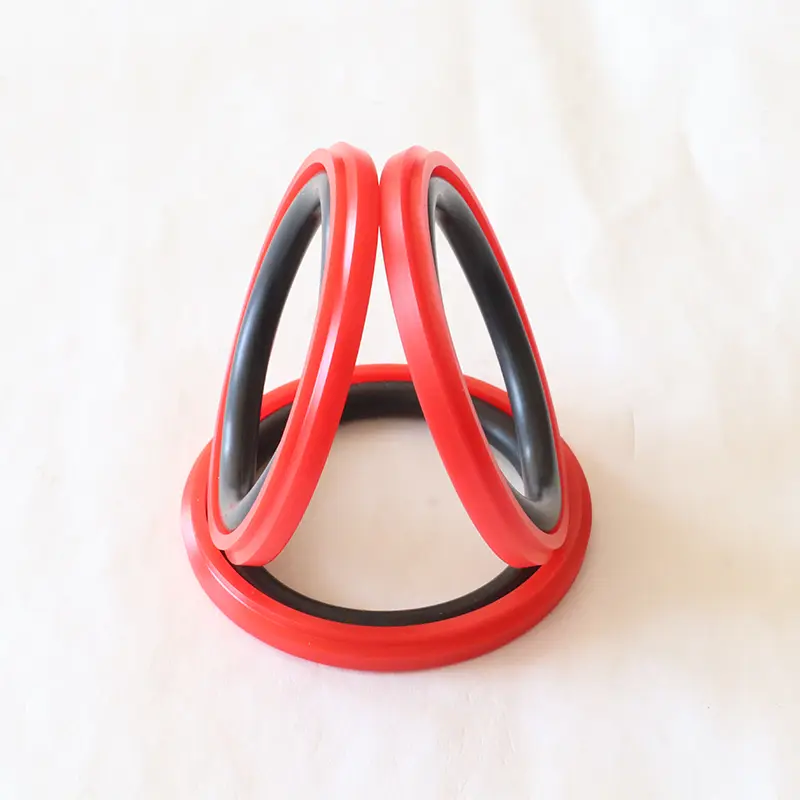

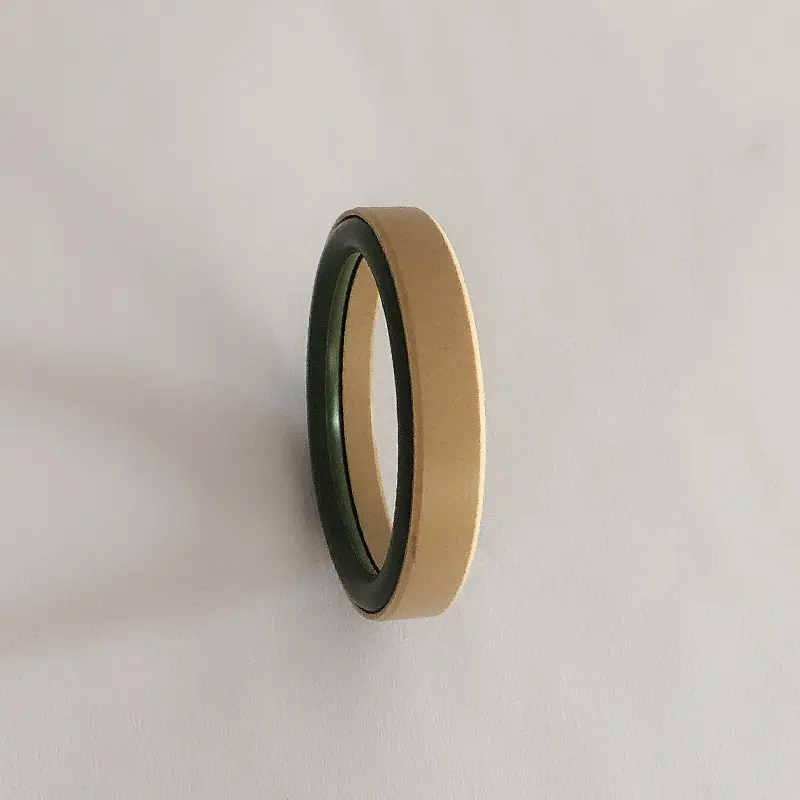

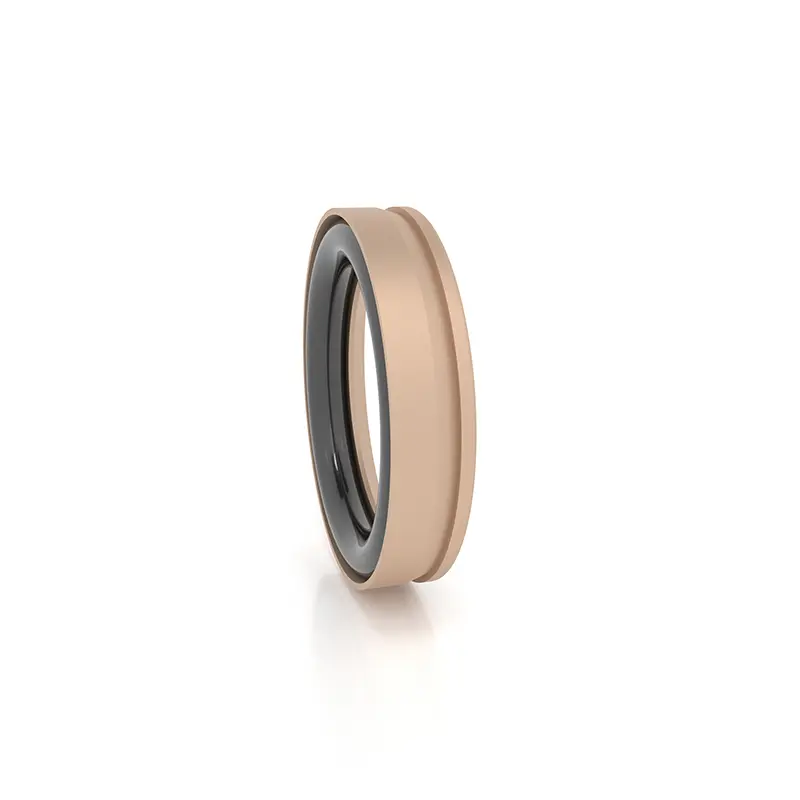

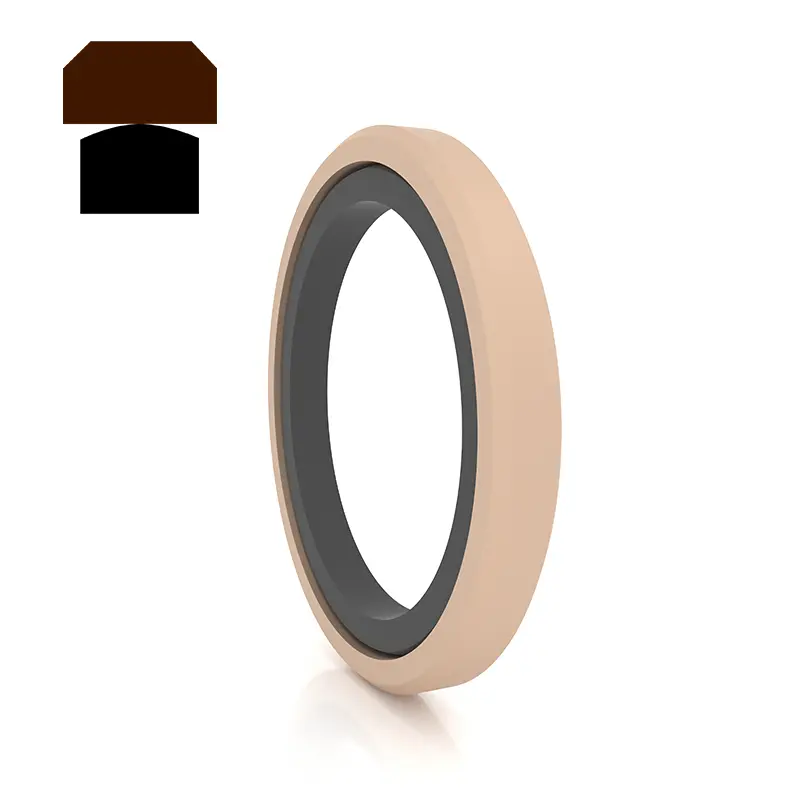

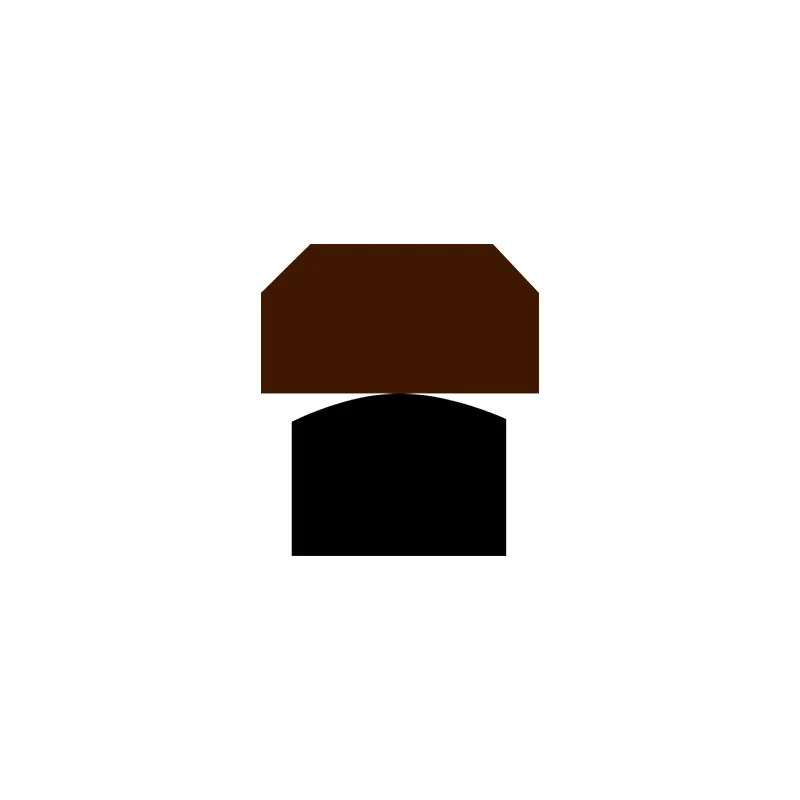

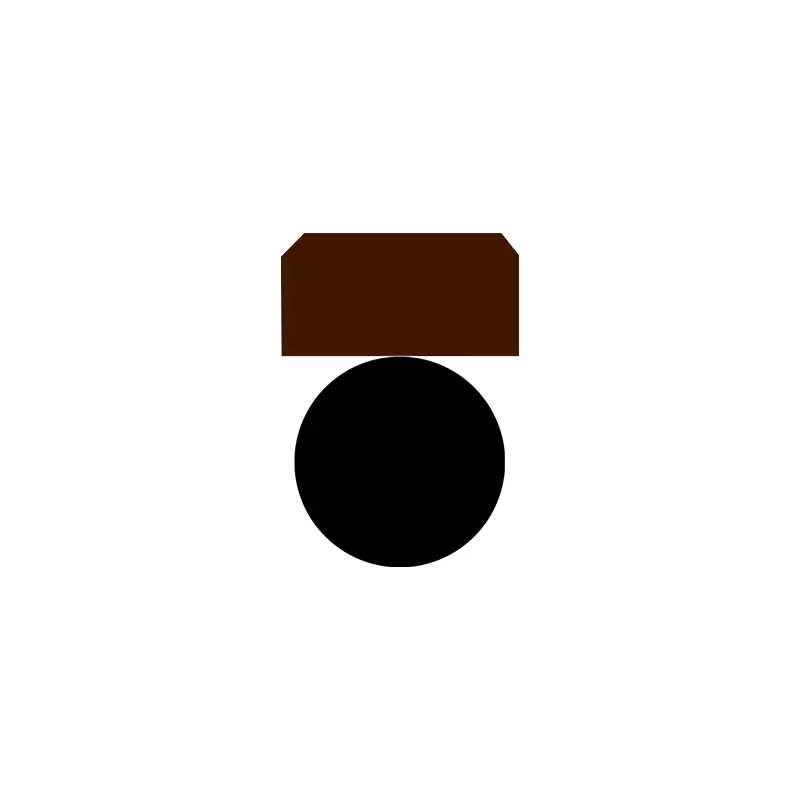

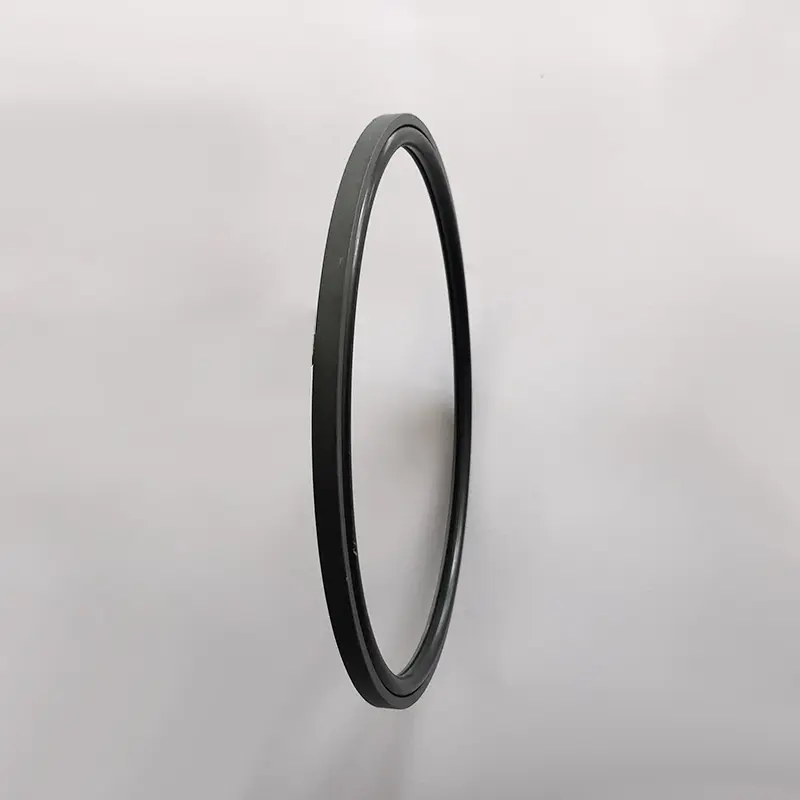

Männänreiän korkeapainetiivisteet ovat erinomaisia, jotka koostuvat PTFE: stä tai erityisestä komposiittimateriaalista erityismuotoisia tiivisteasormuksia ja korkeaa elastisia O-muotoisia kumirenkaita. Vastaavien O-renkaiden mukaan ne on jaettu RC58-RC64-sarjaan (mukautettu GB1235: ksi), joita käytetään erityisesti yksisuuntaisen tiivistyksen hydrauliseen edestakaiseen liikkeeseen.
PTFE -materiaalilla on vahva kemiallinen stabiilisuus, happo- ja alkali -korroosionkestävyys ja se sopeutuu monimutkaisiin kemiallisiin ympäristöihin. Tiivistysrengas ja kumirengas toimivat yhdessä erinomaisen tiivistysvaikutuksen saavuttamiseksi.
Merisuunnittelussa männän reikien korkeapainetiivisteet voivat tarjota avainsuojauksen syvänmeren ilmaisimien hydrauliselle järjestelmälle. Syvänmeren vedenpaine on korkea ja merivettä on erittäin syövyttävä. Materiaalietu on yksi tuotteen edellytyksistä korkean paineenkestävyyden ja korroosionkestävyyden aikaansaamiseksi.
Raskaiden koneiden valmistuksessa suuret nosturin hydrauliset teleskooppiset käsivarret hyötyvät paljon. Rakennuspaikka on monimutkainen, teleskooppiset aseet liikkuvat usein ja paine vaihtelee. PTFE-materiaali on kulutuskestävää, yhdistettynä ohuen huulisuunnittelun, reaaliaikaisen kompensoinnin kulumisesta, tiukka tiiviste ja vähentynyt vikariske.
Uusien energiaajoneuvojen alalla myös männän reikien korkeapainetiivisteet ovat kriittisiä. EPS -hydraulikomponenteissa materiaali on stabiili ja se voi tiivistää tarkasti hydrauliöljyn eroosion ja lämpötilan muutosten edessä; Jarrujärjestelmässä korkeapaineisten iskujen ja jarrunesteen korroosiolle erityinen rakenne ja optimoitu paksuus tiivistysrengas estävät tiukasti vuotojen ja varmistavat turvallisuuden.
Tuottamamme mäntäreikien korkeapainetiivisteissä on joitain malleja, joissa on ohut huulisuunnittelu, hyvä kompensointi ja erinomainen tiivistys. Ne on optimoitu hyvin vedenpaineeseen ja matalaan viskositeettiseen väliaineeseen. Erityinen rakenne on vastustuskyky korkealle paineelle ja sillä on erinomainen materiaalin laatu. Se on paras valinta tehokkaan tiivistyksen avaamiseen.
Tuoteominaisuudet:
1. Matala kitka, pieni aloitusvastus, sileä liike, yhtä suuri dynaaminen ja staattinen kitka, ei hiipivää;
2. pitkää käyttöikää, sitä voidaan käyttää öljytöntä voitelutiivisteisiin;
3. Voidaan käyttää korkean paineen, erittäin korkean paineen, veden ja muiden pienten viskositeetin väliaineiden tiivistämiseen;
4. Voidaan käyttää veden ja muiden matalan viskositeetin väliaineen tiivistämiseen
Materiaalivalinta
1.
14. Tiivistysrengasmateriaalit: Tavallinen materiaali PTFE3, muut valinnaiset materiaalit PTFE1, PTFE2, PTFE4, komposiittitermoplastiset materiaalit.
| Männän reikien korkeapainetiivisteiden sovellettavat työolot (raja -arvot eivät saa ilmestyä samanaikaisesti) | |||||
| Profiili | Malli | Paine (MPA) |
Lämpötila (℃) | Nopeus (m/s) | Media |
 |
RC51/RC52 | ≤70 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekin hidastin neste (HFA/HFB), kaasu jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekin hidastin neste (HFA/HFB), kaasu jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekin hidastin neste (HFA/HFB), kaasu jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+200 (vastaava O-rengas FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+200 (vastaava O-rengas FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+200 (vastaava O-rengas FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+200 (vastaava O-rengas FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekinestoaine neste (HFA/HFB), vesi jne. |
| -20 ~+200 (vastaava O-rengas FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekin hidastin neste (HFA/HFB), kaasu jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (vastaava O-rengas NBR) | ≤6 | Mineraalipohjainen hydrauliöljy, liekin hidastin neste (HFA/HFB), kaasu jne. |
| -20 ~+180 (vastaava O-rengas FKM) | |||||
 |
Hyvä | ≤50 | -35 ~+110 (vastaava O-rengas NBR) | ≤1 | Mineraalipohjainen hydrauliöljy, liekin hidastin neste (HFA/HFB) jne. |
Tilausesimerkki:
Tilausmalli RC51-80x70x7.6-PTFE3-R01
Mallisylinterin halkaisija x uran halkaisija x uran leveys PTFE3-modifioitu PTFE-materiaalikoodi R01 O-rengasmateriaalikoodi
Tilausmalli RC53-80x69.6x9.8-PTFE3 -R01
Mallisylinterin halkaisija x uran halkaisija x uran leveys PTFE3-modifioitu PTFE-materiaalikoodi R01-O-rengasmateriaalikoodi
Tilausmalli RC55-80x69.4x10.6-PTFE3-R01
Mallisylinterin halkaisija x uran halkaisija x uran leveys PTFE3-modifioitu PTFE-materiaalikoodi R01-O-rengasmateriaalikoodi
Tilausmalli RC56-80x70x9.2-PTFE3 -R01
Mallisylinterin halkaisija x uran halkaisija x uran leveys PTFE3-modifioitu PTFE-materiaalikoodi R01-O-rengasmateriaalikoodi
Tilaa malli OK-80x59x8 sylinterin halkaisija x uran halkaisija x uran leveys

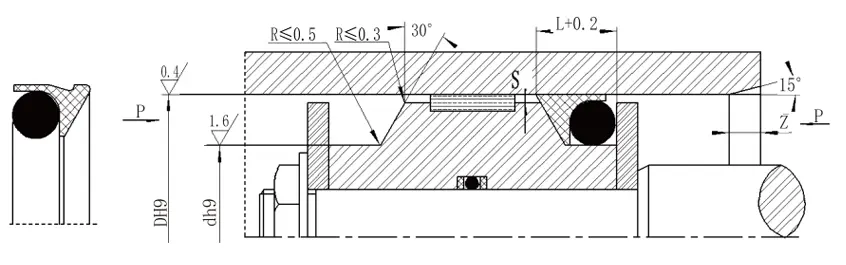

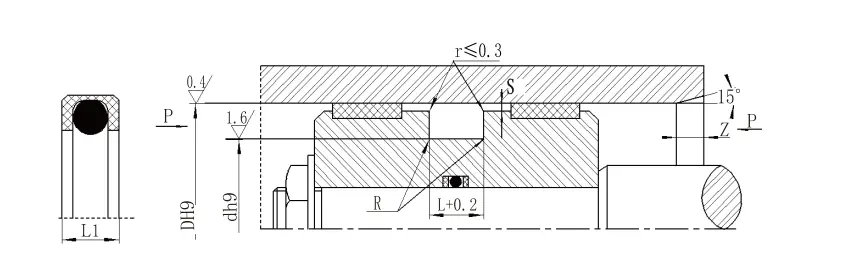

Tekniset tiedot

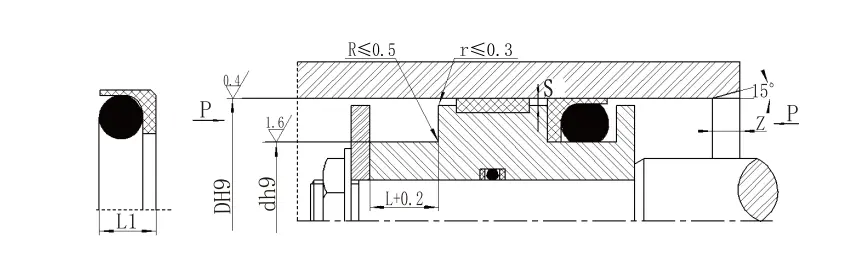

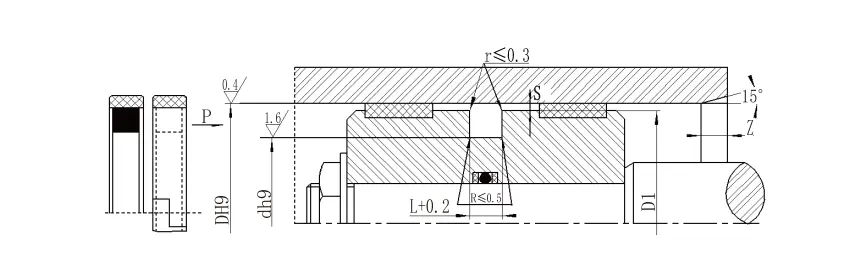

RC51 -spesifikaatioparametritaulukko (kaikki parametri -alueen tekniset tiedot ovat käytettävissä)| Vakiotyyppi DH9 RC51 |
Kevyt kuormitus DH9 RC51-Q |
Raskas kuorma DH9 RC51-Z |
Uran halkaisija D H9 |
Uran leveys L+0.2 |
Tiivistön korkeus L1 | Säteittäinen välys Smax | Pamppu Zminiiiiiii |
O-rengaslangan halkaisija d0 |
|
| <20mPa | <40mPa | ||||||||
| 8 ~ 12 | 12,9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12,9 ~ 23.9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 12,9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 690.9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121,9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-55.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-177.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Huomaa: 1. Suljettuihin uriin on helpompi asentaa> 30 mm valonkuormitussarjan avulla. | |||||||||
| 2. Ota yhteyttä yritykseen suljettujen uran asennuksiin. | |||||||||
| 3. Painetta varten> 40MPA tiivisteen juurialue käyttää H8/F8 -sovitustoleranssia. | |||||||||
| RC52 (vastaavat O-rengasta GB1235) -määritykset (mahdolliset parametrialueen tekniset tiedot ovat saatavilla) | ||||||
| Aukko D H9 |
Uran halkaisija D H9 |
Uran leveys L+0,2 |
Tiivisteen korkeus L1 |
Säteilyvälitys Smax |
Pamppu Zminiiiiiii |
O-rengaslangan halkaisija d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-55.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Tilausesimerkki RC52—80x69.2x8.2-PTFE3-R01 | ||||||
| Mallisylinterin halkaisija x uran halkaisija x uran leveys PTFE3-modifioitu PTFE-materiaalikoodi R01-O-rengasmateriaalikoodi | ||||||
| RC53 -eritelmät (kaikki parametri -alueen tekniset tiedot ovat saatavilla) | ||||||
| Aukko D H9 |
Uran halkaisija D H9 |
Uran leveys L+0,2 |
Säteittäinen välys Smax | Pamppu Zminiiiiiii |
O-rengaslangan halkaisija dO |
|
| <40mPa | <60mPa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-33.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| RC54-eritelmät (vastaavat O-renkaan GB1235) (kaikki parametri-alueen tekniset tiedot ovat saatavilla) | ||||||
| Aukko D H9 | Uran halkaisija D H9 | Uran leveys Lens+0,2 | Säteittäinen välys Smax | Pamppu Z -zminiiiiiii | O-rengaslangan halkaisija d -dO | |
| <40mPa | <60mPa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| HUOMAUTUS: Paineessa> 60mPa tiivisteen juurialue käyttää H8/F8-sovitustoleranssia ja erittäin korkeaa painetiivistettä Smax <0,05. | ||||||
| Aukko D H9 | Uran halkaisija D H9 | Uran leveys Lens+0,2 | Säteittäinen välys Smax | Pamppu Z -zminiiiiiii | O-rengaslangan halkaisija d -dO | |
| <40mPa | <60mPa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| HUOMAUTUS: Paineessa> 60mPa tiivisteen juurialue käyttää H8/F8-sovitustoleranssia ja erittäin korkeaa painetiivistettä Smax <0,05. | ||||||
| RC56 -eritelmät (kaikki parametri -alueen tekniset tiedot ovat saatavilla) | ||||||||||
| Vakiotyyppi DH9 RC56 |
Kevyt kuormitus DH9 RC56-Q |
Raskas kuorma DH9 RC56-Z |
Uran halkaisija D H9 |
Uran leveys L+0,2 |
Tiivistön korkeus L1 | Pyöristetyt kulmat Rmax |
Säteittäinen välys Smax | Pamppu Zminiiiiiii |
O-rengaslangan halkaisija dO | |
| <20mPa | <40mPa | |||||||||
| 8 ~ 12,9 | 13 ~ 23,9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23,9 | 24 ~ 49,9 | 8 ~ 12,9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 13 ~ 23,9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121,9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Huomaa: 1. Paineille> 60MPA, tiivisteen juurialue käyttää H8/F8-vastaavaa toleranssia ja erittäin korkeaa painetiivistettä SMAX <0,05. 2. Sylinterin halkaisijoille> 30 mm voidaan asentaa suljeisiin uriin. Ota yhteyttä yritykseen. | ||||||||||
| RC57-eritelmät (vastaavat O-renkaan GB1235) (kaikki parametri-alueen tekniset tiedot ovat saatavilla) | ||||||||
| Aukko D H9 | Uran halkaisija D H9 | Uran leveys Lens+0,2 | Tiivisteen korkeus L1 | Pyöreät kulmat Rmax | Säteittäinen välys Smax | Pamppu Z -zminiiiiiii | O-rengaslangan halkaisija d -dO | |
| <20mPa | <40mPa | |||||||
| 8 ~ 27 | D-4,6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Tilausesimerkki RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
| Mallisylinterin halkaisija x uran halkaisija x uran leveys PTFE3, R01-materiaalikoodi | ||||||||
