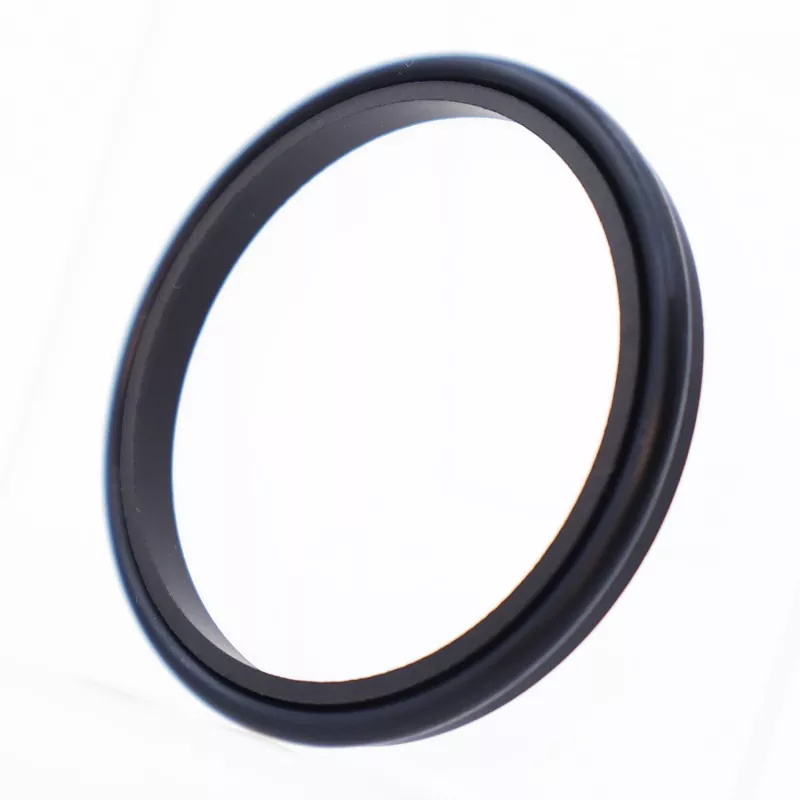

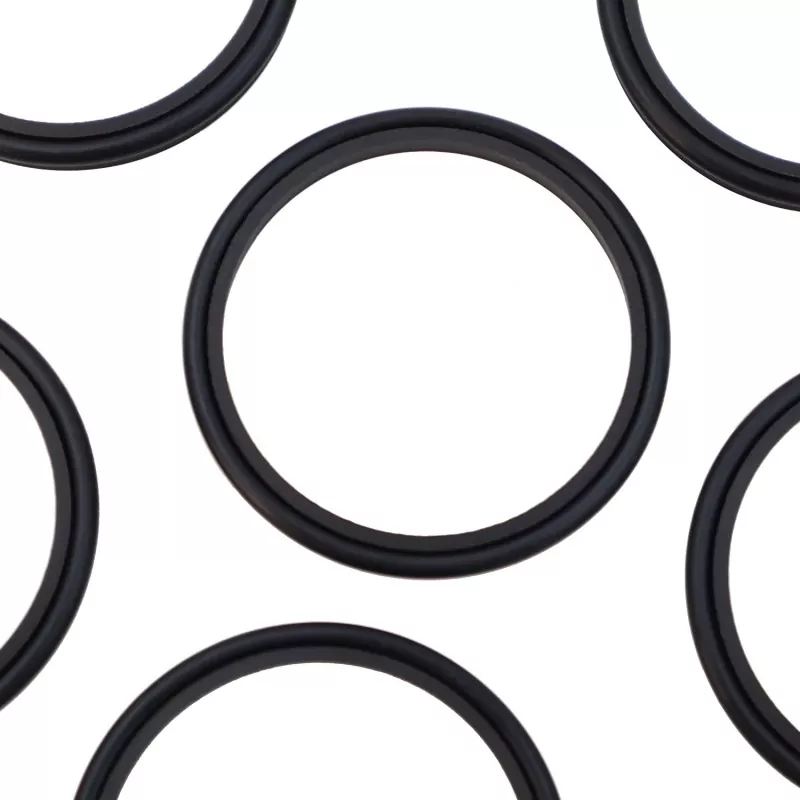

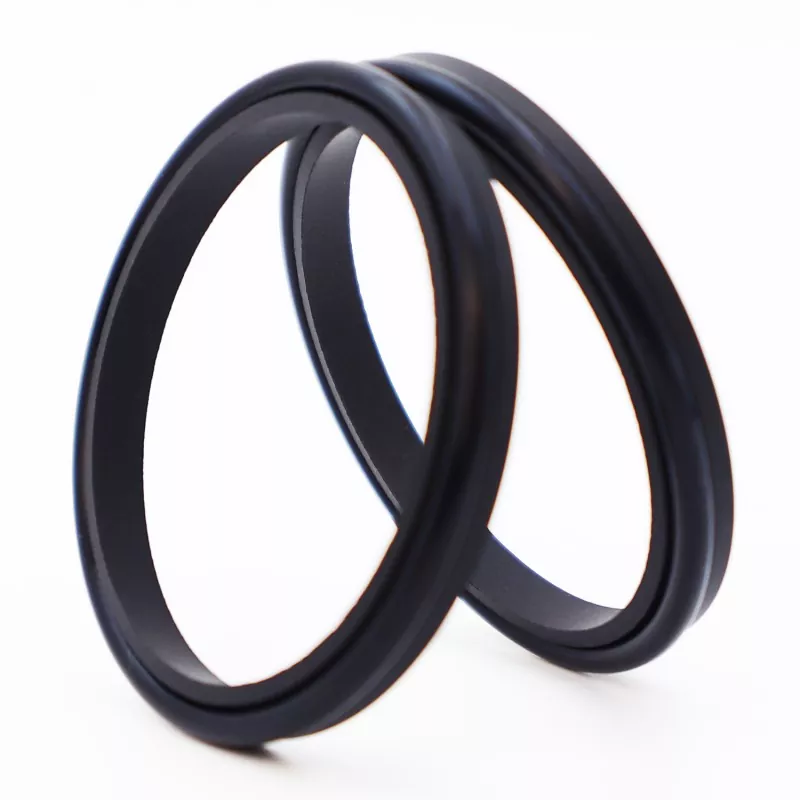

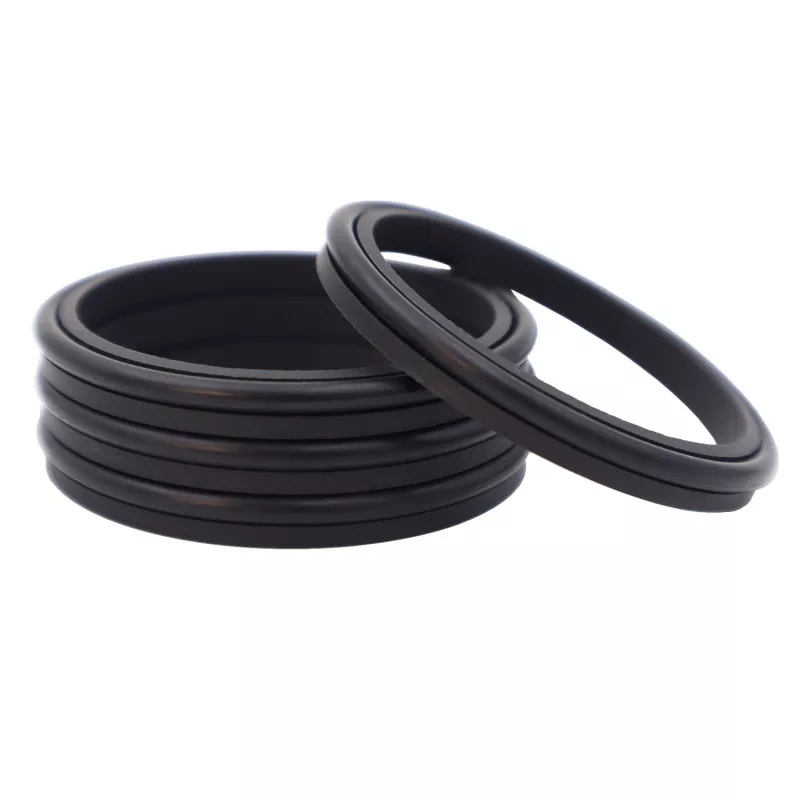

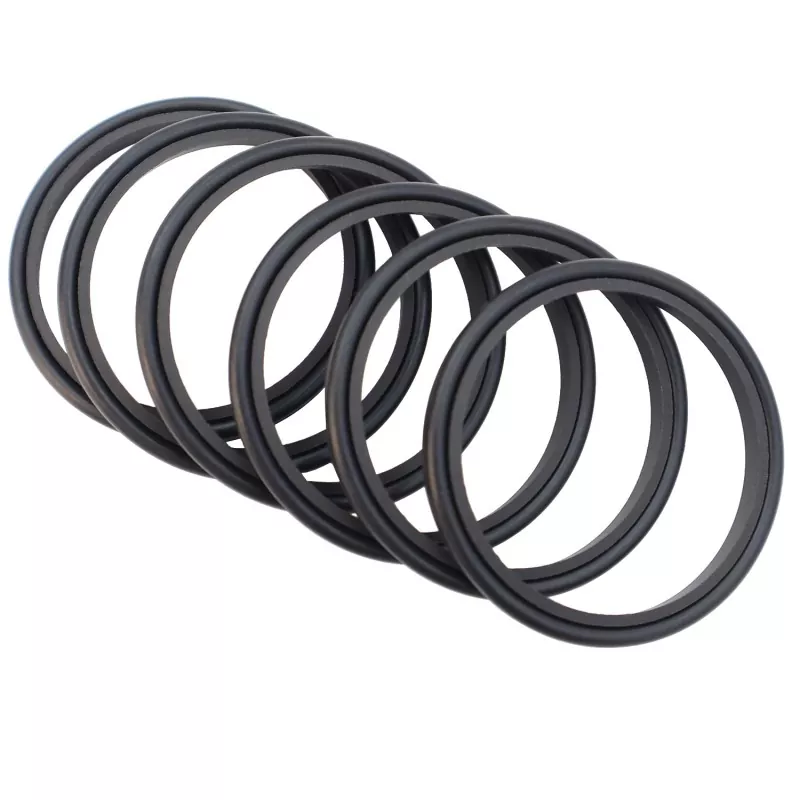

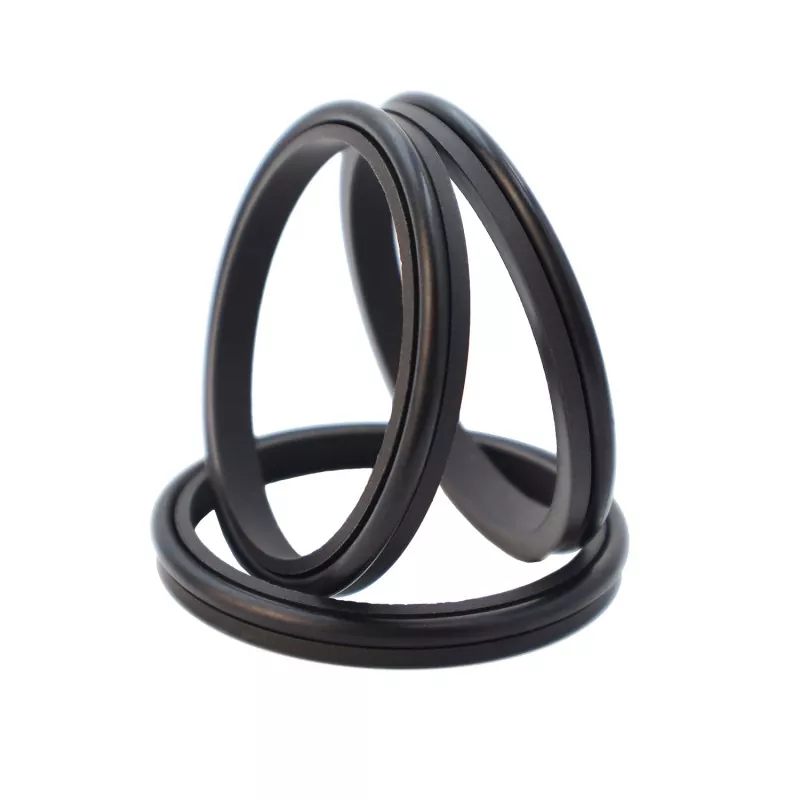

Single Lip Combined Wiper Seal on yksitoiminen pyyhkimen tiiviste, joka koostuu täytetystä yksihuulisesta PTFE-pyyhkimestä ja kumisesta O-renkaasta; se poistaa pölyn ja estää järjestelmän saastumisen. Se soveltuu edestakaisin, värähtelevän tai kierteisen liikkeen sovelluksiin.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus m/s |
Media |
|
- |
-35 - +100 (NBR O-renkaalla) |
6 |
Hydrauliöljy, emulsio, vesi jne. |
|
-20 - +200 (FKM O-renkaalla) |
Tilausmalli: RCF03—80-PTFE3—R01
RCF03 – Malli | 80 – Akselin halkaisija | PTFE3 – Yleiskäyttöinen modifioitu PTFE | R01 – Kumikomponenttien materiaalikoodi
Nitriilikumi (NBR) – R01 | Fluorikumi (FKM) – R02
Tuotteita voidaan toimittaa missä tahansa koossa määritetyllä parametrialueella.
|

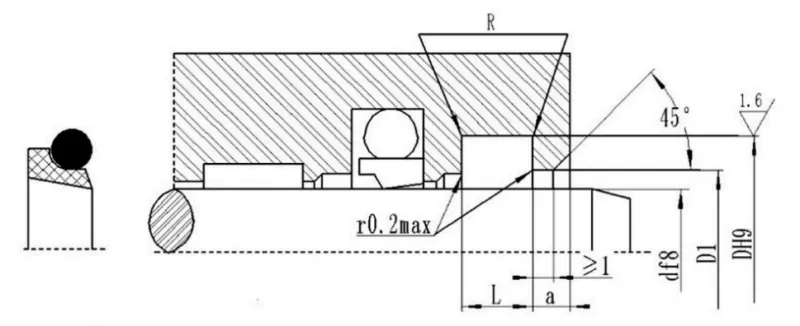

Akselin halkaisijaalue d f8 |
Uran halkaisija D H9 |
Uran leveys L+0,2 |
Tyhjyysreiän halkaisija D1 H11 |
Selkeä aukon leveys a ≥ |
Kulman säde R< |
O-rengas Poikkileikkauksen halkaisija tehdä |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12-64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65-250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251-420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421-650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651-1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
