FEP/PFA-koteloiduissa O-renkaissa yhdistyvät kumin joustavuus ja tiivistysominaisuudet teflonin kemialliseen kestävyyteen. Ne koostuvat silikoni- tai fluorikumiytimestä, joka on päällystetty suhteellisen ohuella kerroksella teflon-FEP:tä tai teflon-PFA:ta.
Nämä O-renkaat kestävät erinomaisesti kitkaa, turvotusta, korkeaa painetta ja puristussarjaa. Ne tarjoavat erinomaisen tiivistyksen vakauden vähentäen merkittävästi laitevuotoja ja osien vaihtotiheyttä, mikä tekee niistä sopivia tiivistyssovelluksiin sellaisilla aloilla kuin valmistus, elintarviketeollisuus, lääketeollisuus ja ilmailu.
Materiaali: Teflon FEP ja Teflon PFA ovat kemiallisesti samanlaisia, mutta Teflon PFA tarjoaa erinomaisen korkeiden lämpötilojen kestävyyden verrattuna Teflon FEP:iin.
Teflon FEP -kapselointi: -60°C - 205°C (kestää 260°C lyhyitä aikoja)
Teflon PFA -kapselointi: -60°C - 260°C (kestää 300°C lyhyitä aikoja)
1. Erinomainen kemikaalinkestävyys; yhteensopiva lähes kaikkien kemiallisten välineiden kanssa
2. Laaja käyttölämpötila-alue
3. Hyvä puristuskestävyys
4. Matala kitka
5. Erinomainen turvotuksenkestävyys
6. Korkeapaineen kestävyys
7. Ylivoimainen tiivistyksen kestävyys ja pitkä käyttöikä
Pumput ja venttiilit, reaktioastiat, mekaaniset tiivisteet, suodattimet, paineastiat, lämmönvaihtimet, kattilat, putkien laipat, kaasukompressorit jne.
Kemiallinen jalostus, lentokoneiden valmistus, lääkkeet, öljyn ja kemikaalien kuljetus, öljynjalostus, kalvojen valmistus, jäähdytystekniikka, elintarvikejalostus, paperinvalmistus, väriaineiden valmistus, maaliruiskutus jne.
|

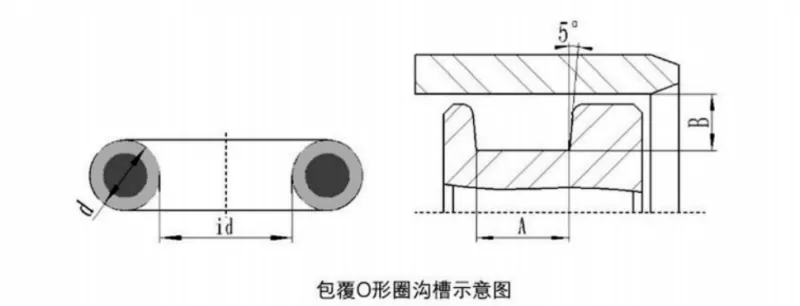

Langan halkaisija d |
A(mm) |
B(mm) |
||
|
Staattinen tiiviste |
Dynaaminen tiiviste |
Pneumaattinen tiiviste |
||
|
1.78 |
2,36/2,49 |
1,42/1,52 |
1,55/1,60 |
1,63/1,65 |
|
2.62 |
3,56/3,68 |
2.08/2.21 |
2,29/2,36 |
2,39/2,44 |
|
3.53 |
4,75/4,88 |
2,82/3,00 |
3.10/3.18 |
3,22/3,28 |
|
5.33 |
7.14/7.26 |
4,27/4,52 |
4,67/4,80 |
4,90/4,95 |
|
6.99 |
9,63/9,65 |
5,59/5,89 |
6.15/6.27 |
6,43/6,48 |
1. Pintojen, joihin koteloitu O-rengas asennetaan tai jolle se koskettaa, on oltava sileitä, eikä niissä saa olla purseita, uria tai teräviä reunoja. Reiän pinnan karheuden tulee olla 1,6 μm ja akselin 0,8 μm.
2. Voitele kapseloidun O-renkaan pinta ja liitospinnat puhtaalla, kevyellä öljyllä tai rasvalla.
3. Jos asennus akselille on vaikeaa, liota O-rengasta kuumassa vedessä muutama minuutti, jotta se laajenee; tämä pehmentää ja laajentaa rengasta, mikä helpottaa asennusta. Kun O-rengas asennetaan sen ollessa lämmin, se palautuu alkuperäisiin mittoihinsa jäähtyessään.
4. Vältä kapseloidun O-renkaan liiallista taivuttamista, koska se voi aiheuttaa teflonpinnoitteen rypistymistä ja heikentää siten suorituskykyä.
Suositeltavat puristussuhteet kapseloiduille O-renkaille ovat seuraavat:
Staattinen tiivistys: 15–20 %
Dynaaminen tiivistys: 10–12 %
Pneumaattiset sovellukset: 7–8 %
Todellinen puristus tulee määrittää käyttöolosuhteiden, erityisesti tekijöiden, kuten tiivisteen työpaineen, perusteella.
Osoite
No.1 Ruichen Road, Dongliuting Industrial Park, Chengyang District, Qingdao City, Shandongin maakunta, Kiina
Puh
Sähköposti
