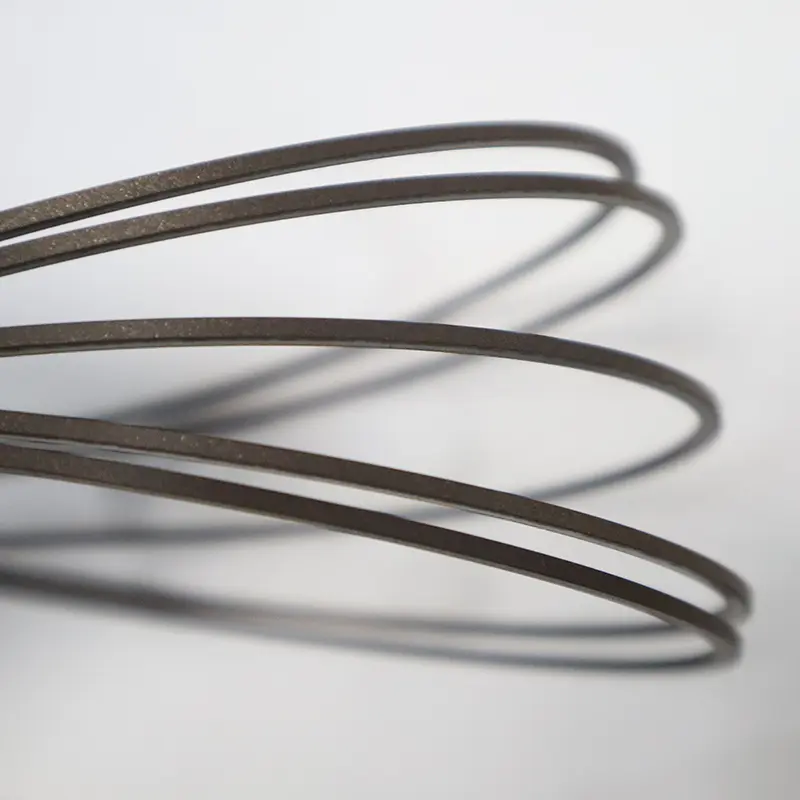

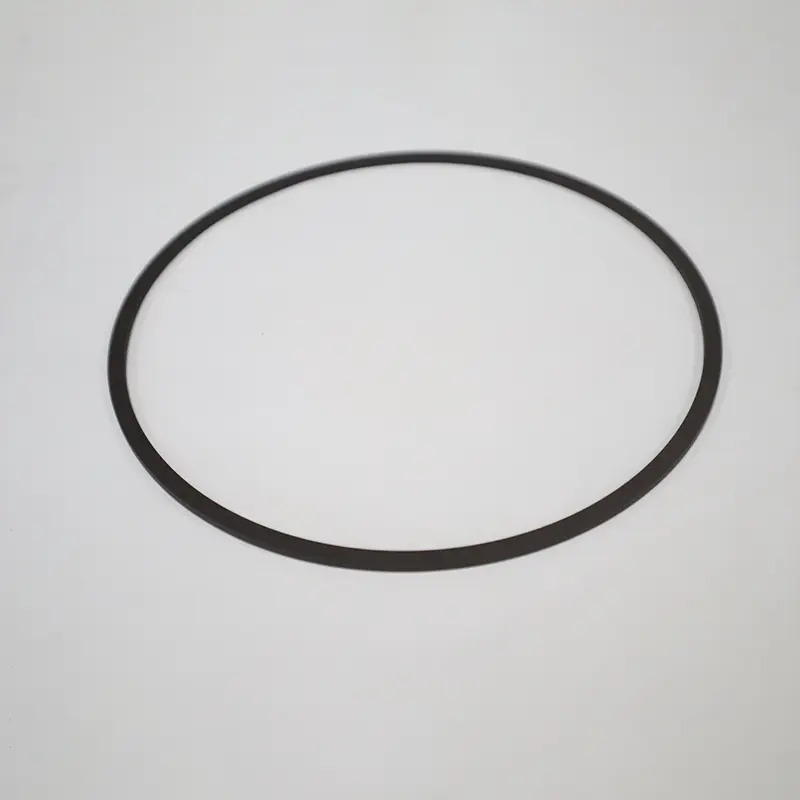

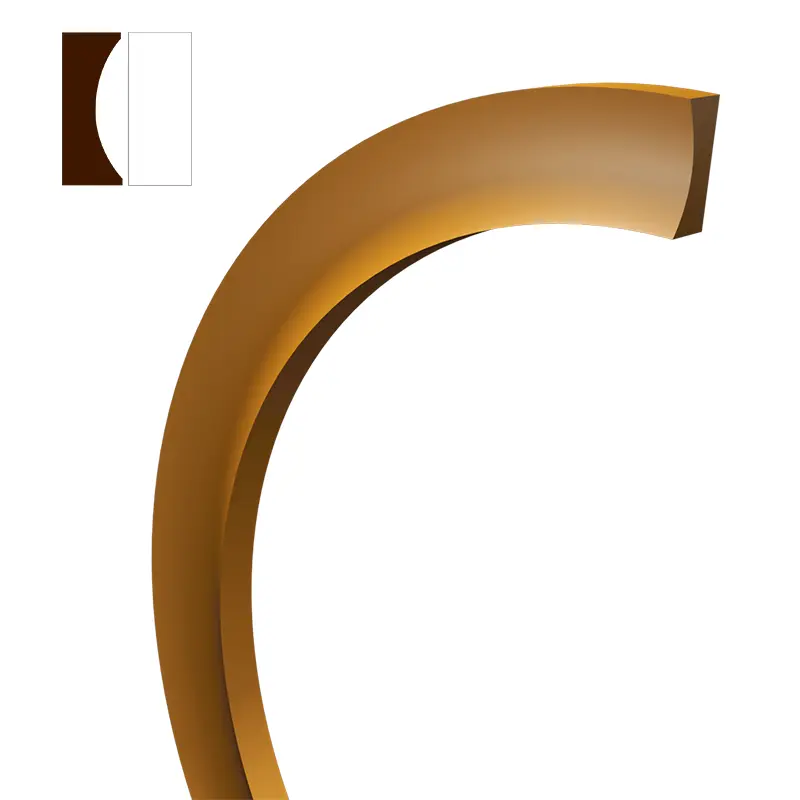

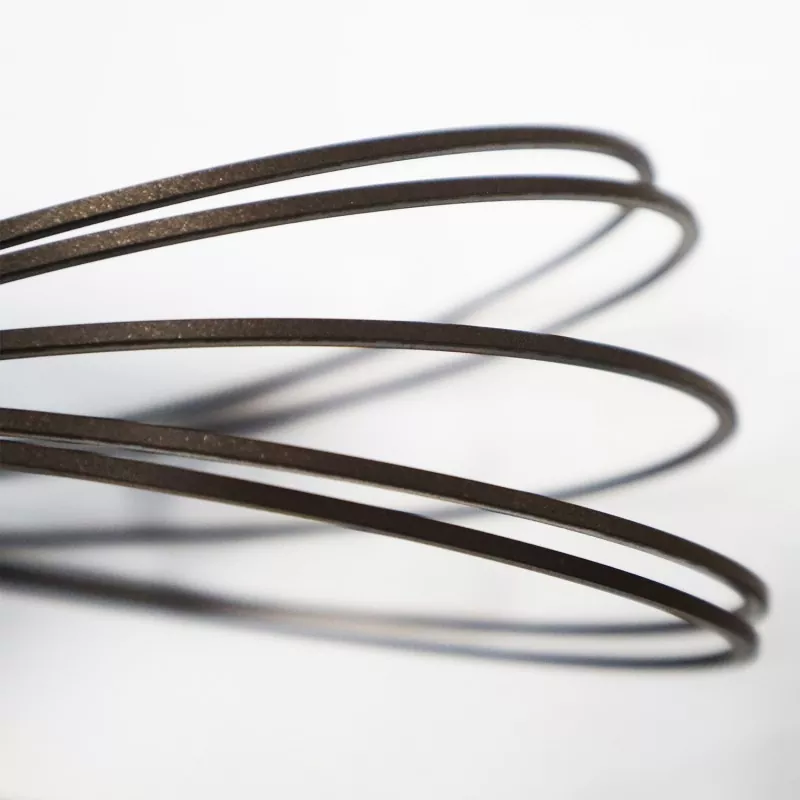

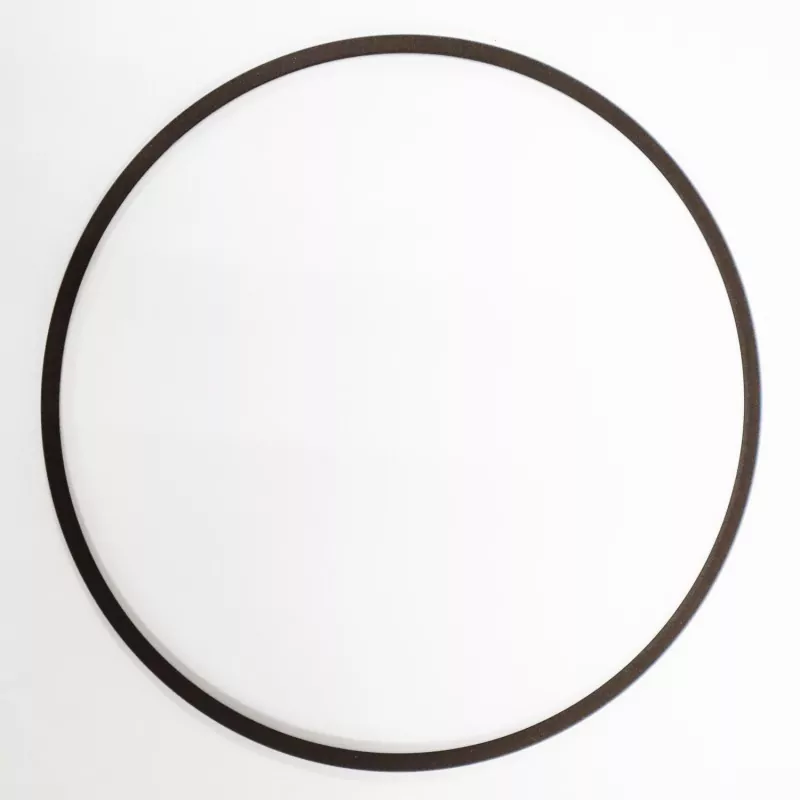

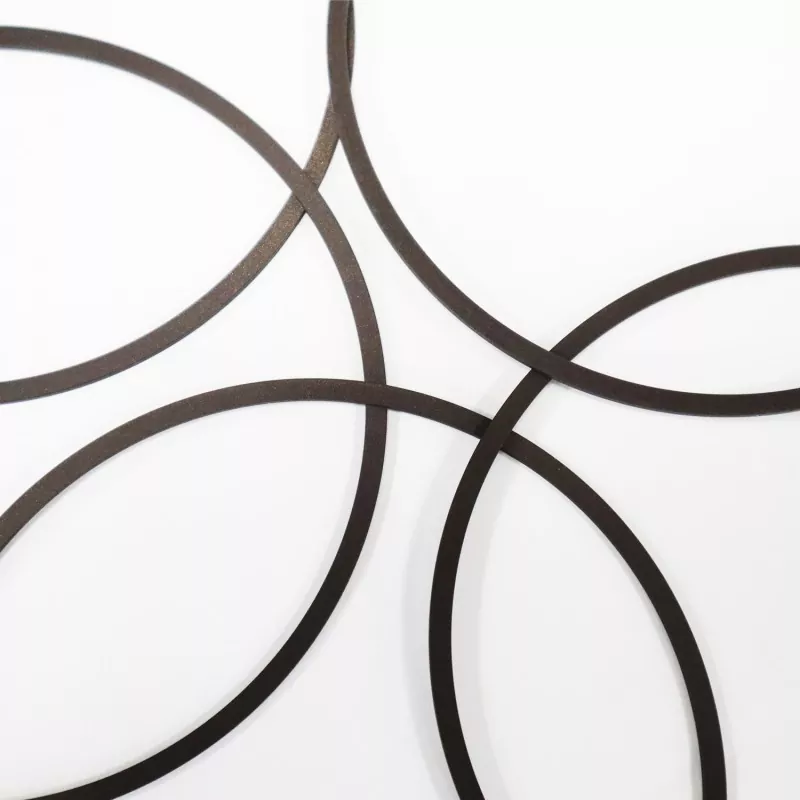

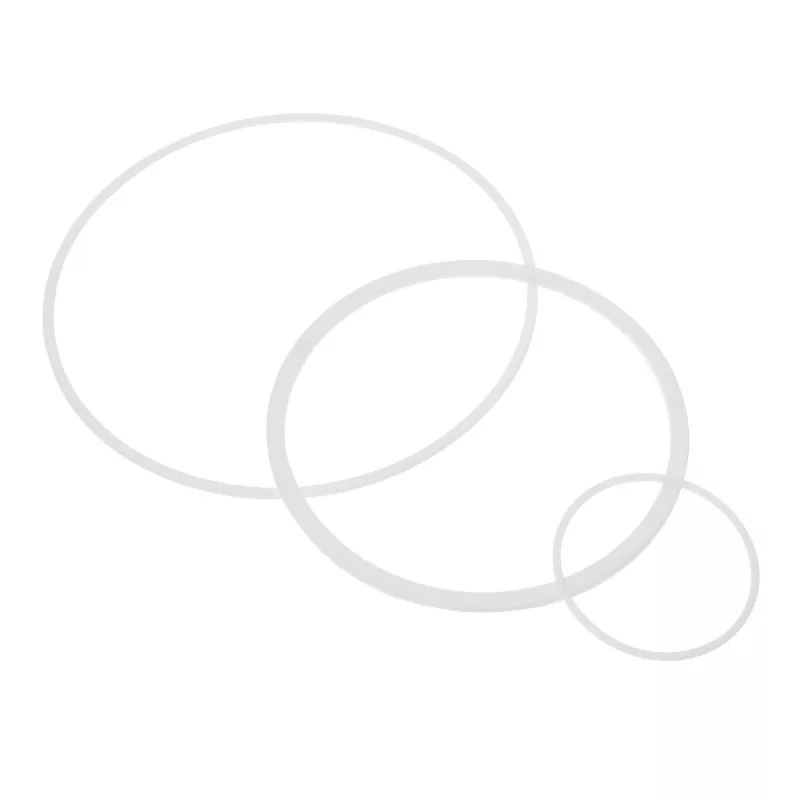

Kiinnitysrengas

Kiinnitysrengasta käytetään yhdessä O-renkaan tai tähtirenkaan kanssa estämään tiivisterenkaan puristuminen matalapainepuolen rakoon paineen vaikutuksesta. Kun paine jatkaa nousuaan, tiivisterengas vaurioituu "ekstruusiolla" ja lopulta epäonnistuu tiivistyminen. Jos käytetään pidätinrengasta, voidaan estää tiivistysrenkaan "ekstruusio". Siksi kiinnitysrengas täydentää tiivisterengasta. Se ei ole itse tiiviste, mutta se lisää tiivisterenkaan työpainealuetta.

Kiinnitysrengasta käytetään yhdessä O-renkaan kanssa estämään sitä "puristumasta", suojaamaan tehokkaasti O-rengasta, lisäämään sen käyttöikää ja sallimaan suuremman tiivistysraon, mikä vähentää käsittelykustannuksia.

Tuotteen ominaisuudet ja sovellukset:

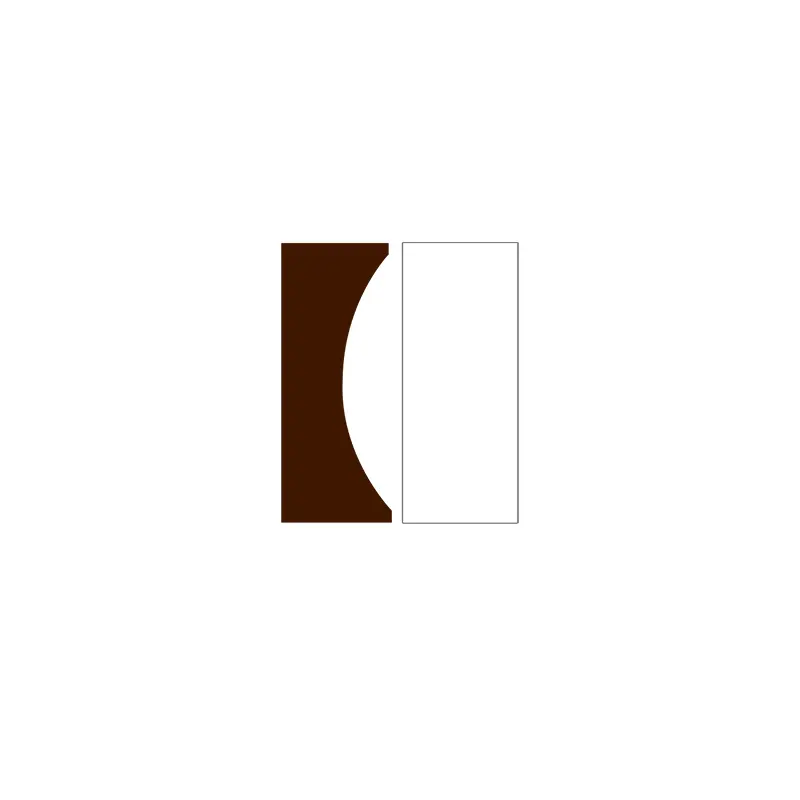

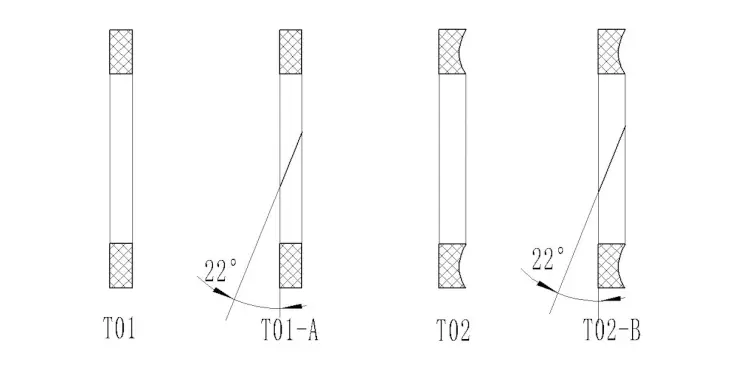

Säilytysrenkaan muoto ja rakennetyyppi

Tekniset tiedot

Työpaine: staattinen tiiviste voi saavuttaa noin 200 Mpa (riippuen kiinnitysrenkaan materiaalista ja tiivistetyypistä), edestakaisin liikkuva tiiviste voi saavuttaa noin 40 Mpa. Swing / hidas pyörimisnopeus voi olla noin 15 Mpa.

Nopeus: edestakaisin liikkuminen ja pyöriminen voivat olla noin 2 m/s (materiaalista riippuen).

Tilausstandardit

(1) T01-sarjan kiinnitysrenkaat koostuvat sisähalkaisijasta d1, leveydestä W ja paksuudesta T.

Esimerkki: T01-00356  p1: 3,56*L:1,35*P:1,23

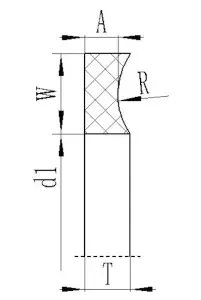

(2) T02-sarjan kiinnitysrenkaat koostuvat sisähalkaisijasta d1, leveydestä W ja paksuudesta A ja T.

Esimerkki: T02-027 p1:33.78*L:1.35*A:1.14*T:1.24
