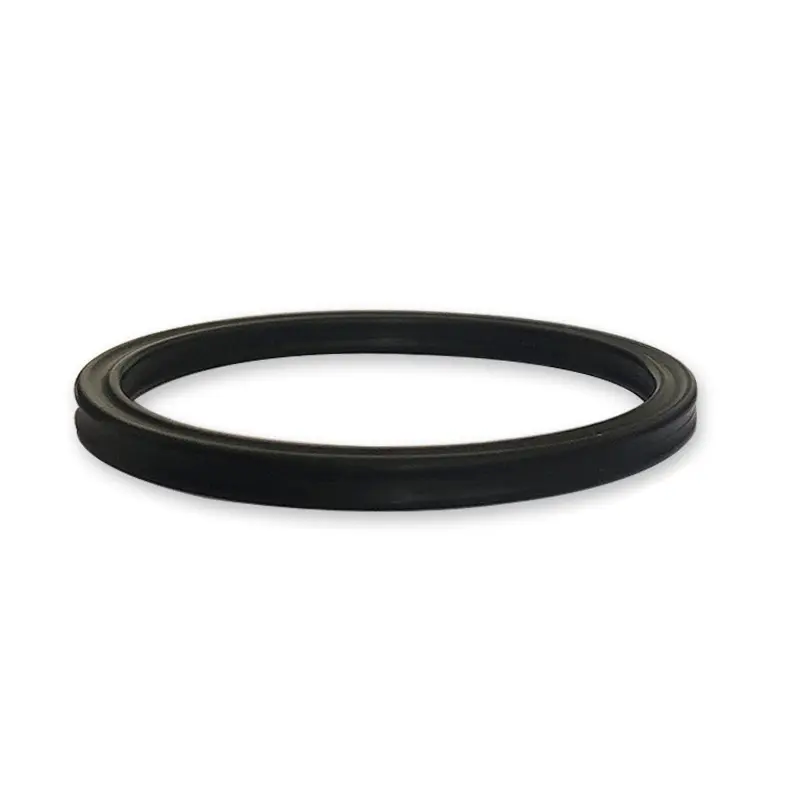

Tähdenmuotoinen tiivistysrengas

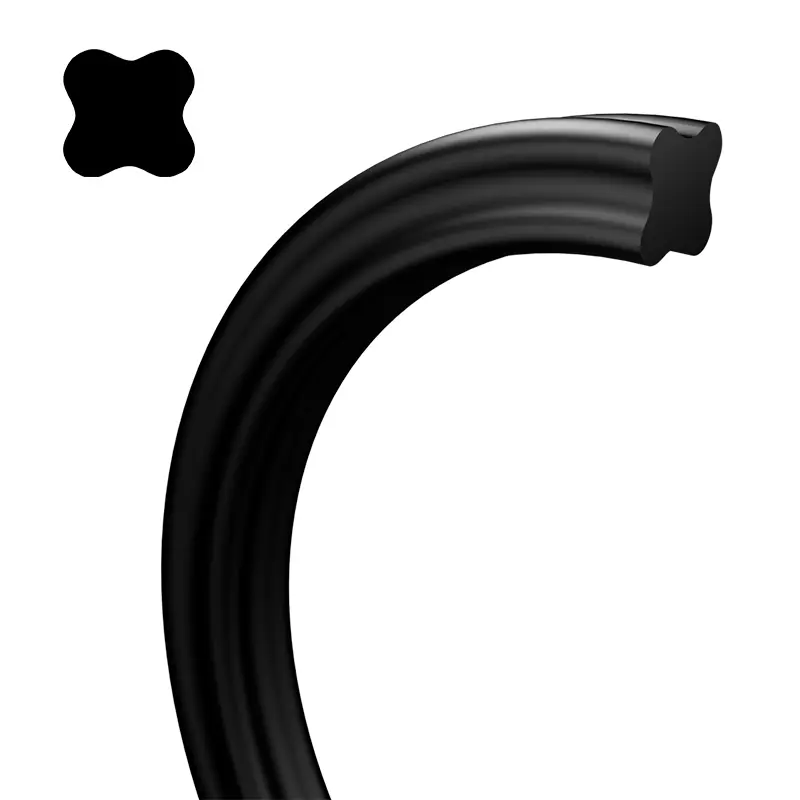

Tähtien muotoinen tiivistysrengas on neljäsilmukka, jolla on X-kaltainen muoto, joten sitä kutsutaan myös renkaamiseksi. Se on parannus ja parannus O-renkaan perusteella. Sen poikkileikkausmitat ovat samat kuin amerikkalaisen AS568A-standardin O-renkaan, ja se voi periaatteessa korvata O-renkaan käytön.

Verrattuna O-renkaaseen, tähdenmuotoinen tiivistysrengas muodostaa voiteluontelon tiivistyshuulten väliin, jolla on pienempi kitkaresistenssi ja pieni lähtökestävyys. Koska sen flash -reuna sijaitsee poikkileikkauksen koverassa osassa, tiivistysvaikutus on parempi. Ei-ympyrän poikkileikkaus välttää tehokkaasti liikkuvan ilmiön edestakaisen liikkeen aikana.

Tähtien muotoisen tiivistysrenkaan levitysalue on erittäin leveä. Valitse sopiva materiaali lämpötilan, paineen ja väliaineen mukaan. Tähtien muotoisen tiivistysrenkaan sopeutumiseksi annettuun sovellukseen olisi otettava huomioon kaikkien työparametrien väliset keskinäiset rajoitukset. Kun määritetään sovellusalue, huippulämpötila, jatkuvaa työlämpötilaa ja käyttöjaksoa on otettava huomioon. Kiertolämmön aiheuttama lämpötilan nousu on myös otettava huomioon.

Tämä X-muotoinen tiivistysrengas on itsenäinen tiivistyselementti. Alkutilassa sijaitseva tiivistysvoima riippuu puristusmäärästä ja materiaalin kovuudesta. Järjestelmäpaine kasvaa, tiivistysrenkaan puristuksen muodonmuutos kasvaa, ja kokonaistiivistevoima kasvaa muodostaen luotettavan tiivisteen.

Tuoteominaisuudet ja sovellukset:

Star-muotoisen tiivistysrenkaan valinta

Staattinen tiivistys tai edestakainen lineaarinen liike

(1) Reiän tiivistyminen: Tähtien muotoisen tiivistysrenkaan sisähalkaisijan tulisi olla yhteensopiva uran kanssa tai alle noin 2% uran alahalkaisijasta. Koska esikompression tuottama esikompressiovoima voi tehokkaasti estää tiivistysrenkaan kiertymisen ja liikkumisen.

(2) Akselin tiivistyminen: Tähtien muotoisen tiivistysrenkaan sisähalkaisijan tulisi olla yhtä suuri tai hiukan suurempi kuin akselin ulkoreunan halkaisija, jota voidaan ohjata 1%: n sisällä. Tiivistealue on helpompi asentaa ja pitää pidempi käyttöikä.

Pyörivä tiivistys

Tähtien muotoisen renkaan sisähalkaisija on noin 2 ~ 5% suurempi kuin sen tiivistyksen akselin halkaisija. Koska tiivistirengas tuottaa kitkaa ja lämpöä, kun sitä käytetään kiertoon, ja elastomeeri kutistuu lämmityksen jälkeen (Joulen lämmitysvaikutus). Tiivisteasteen renkaan voitelun ja luotettavan toiminnan varmistamiseksi on valittava tähdenmuotoinen rengas, jolla on suurempi sisähalkaisija kuin akselin halkaisija. Yleensä pienempi poikkileikkaus tiivisteen rengas voi vastata staattisen tiivistyksen tarpeisiin, ja päinvastoin, dynaamisen tiivistyksen vaatimusten täyttämiseksi on käytettävä tiivisteen rengasta. Korkean paineen tai suuren suulakepuristuskuilun tapauksessa on valittava korkea kovuuskumimateriaali. Paras tapa on lisätä PTFE -taustarengas, jotta estävät korkean paineen suulakepuristuksen vaurioita.

Materiaali

Materiaali on yleensä Shaw A70 -nitriilikumin nbr. Muut materiaalit voivat viitata O-renkaisiin käytettyihin materiaaleihin.

Tähtikormus Suositeltu uran suunnittelu

Tähtien muotoinen tiivistysrengas-rengas (American Standard AS568a)

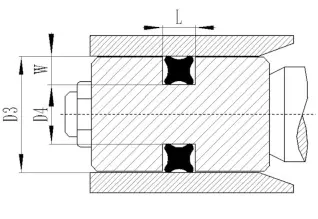

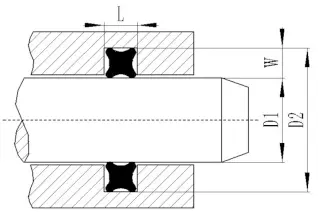

Männän sauvatiiviste (akselille)					Männän tiiviste (reikä)
Tuotemalli	Tekniset tiedot ja mitat		Sauvatiivisteet			Männän sinetti		Raon leveys
	Sisähalkaisija DN	Poikkileikkaushalkaisija CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
