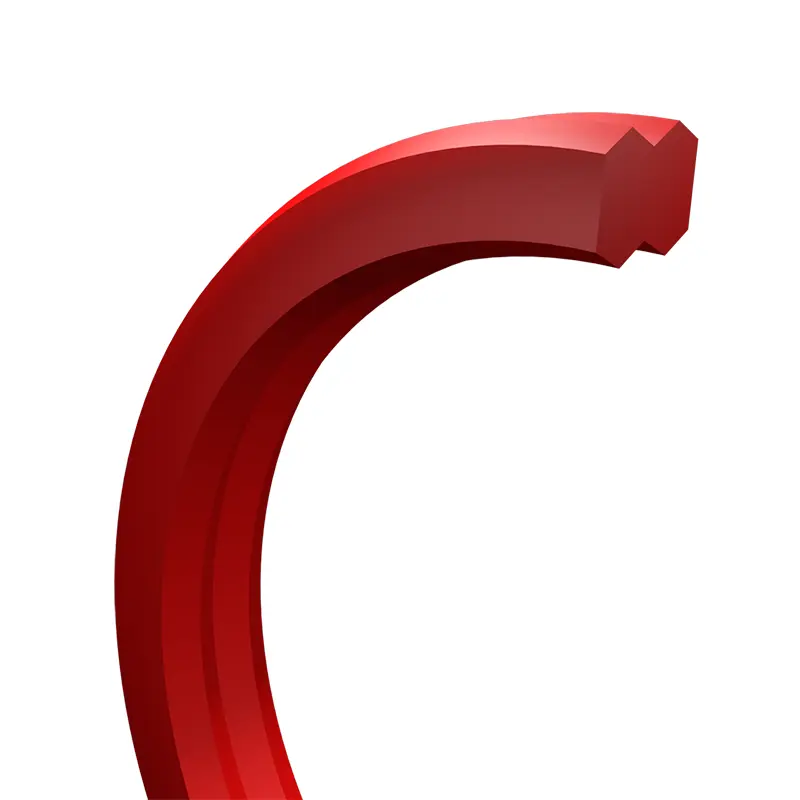

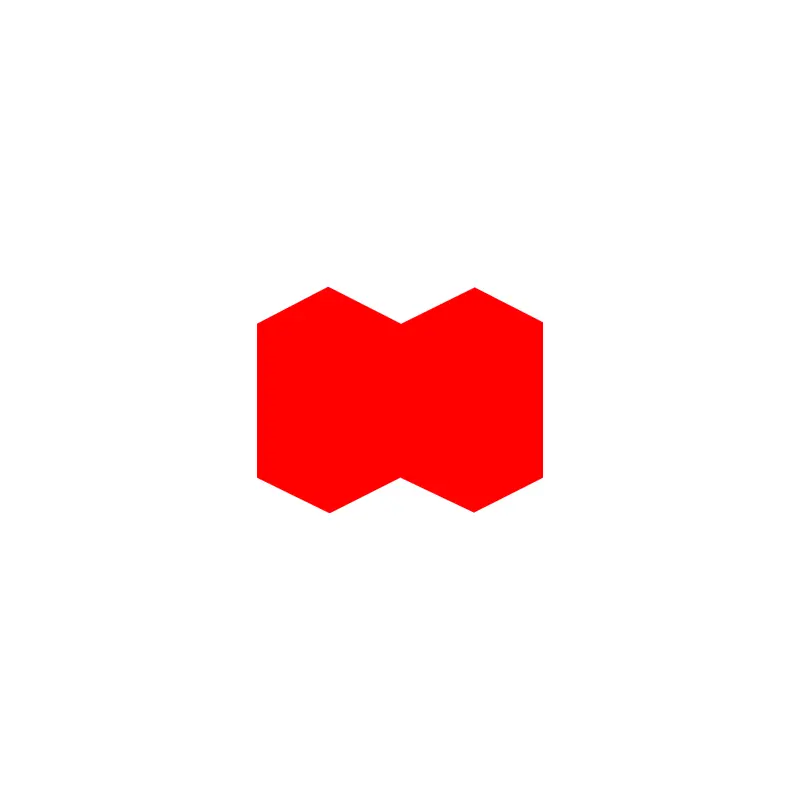

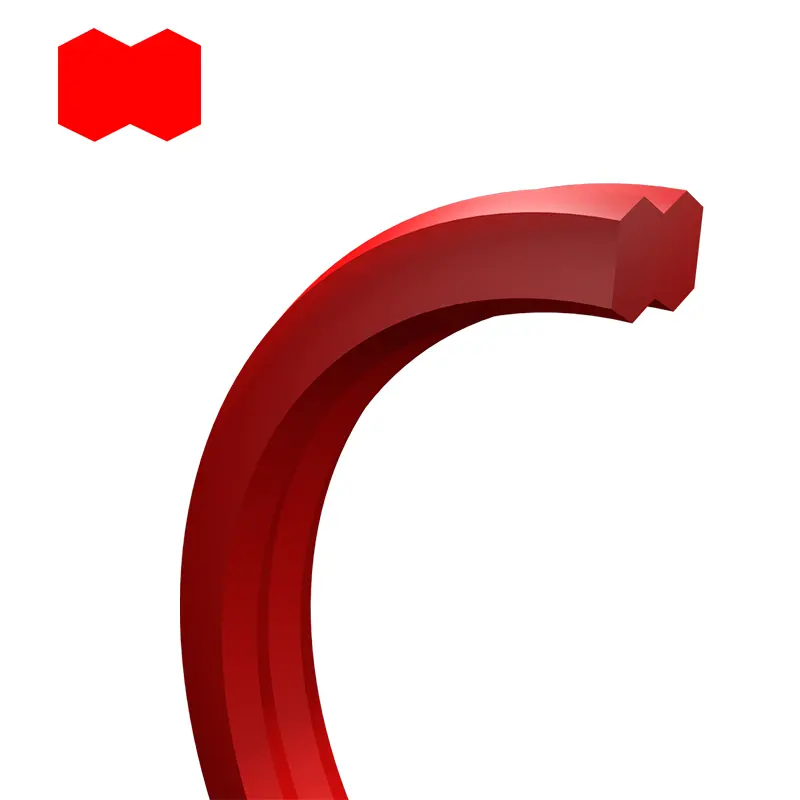

Käsipainon muotoinen tiivistysrengas

Nykyisessä hydraulisylinterisuunnittelussa O-renkaat tai O-rengas + pidätysrengasyhdistelmät käytetään pääasiassa staattisina tiivisteinä. Tällä tiivistysliuoksella on kuitenkin tiettyjä riskejä kokoonpanon aikana, koska O-rengas voidaan kiertää ja pidätysrenkaan sijainti ei ehkä ole optimaalinen. Tämä ratkaisu osoittaa myös haittoja painepulsaation ja lian tunkeutumisen tapauksessa. Tässä tapauksessa käsipainon muotoista tiivistysrengasta voidaan käyttää ihanteellisena korvikkeena yhden alkuperäisen staattisena hydraulisena tiivisteenä.

Tuoteominaisuudet ja sovellukset:

Tekniset tiedot

Paine: jopa 50mPa.

Lämpötila: -35 ℃ ...+110 ℃.

Materiaali: polyuretaani.

Asennusvaatimukset

(1) Asennus Chamfer C valitaan uran syvyyden W (mm) arvon mukaan

Kun w <3; C≥3.

Kun w> 3; C≥5.

(2) Pintapinta

(3) Käsipainonmuotoisella tiivistysrenkaassa ei ole vuotoa seuraavissa testiolosuhteissa ja se on erittäin resistentti suulakepuristukselle.

(4) Optimaalinen tiivistyskuilu:

Sylinterin poraus - H8

Opashiha - G6

Koska tiiviste on erittäin kestävä suulakepuristukselle, voidaan saavuttaa säteittäinen tiivistysväli 0,2 mm.

Matalan lämpötilan käytössä poikkeamia ohjausholkista sylinterin reikään ja männän sauvaan tulisi välttää.

Asennussuositukset

Etu

Verrattuna O-renkaisiin tai O-renkaan säilytysrengasyhdistelmiin, käsipainoilla on seuraavat edut:

(1) erittäin kestävä kiertymiselle

(2) helppo asentaa

(3) Pitkä käyttöikä

(4) korkea paineenkestävyys

Soveltaminen

Kammiotiivisteitä käytetään yleisesti hydraulisissa sylintereissä, kuten:

(1) Haarukit

(2) Rakennuskoneiden hydrauliikka

(3) Teollinen hydrauliikka

(4) työstötyökalut

(5) Injektiomuovauskoneet

(6) Hydrauliset puristimet

(7) patruunaventtiilit
