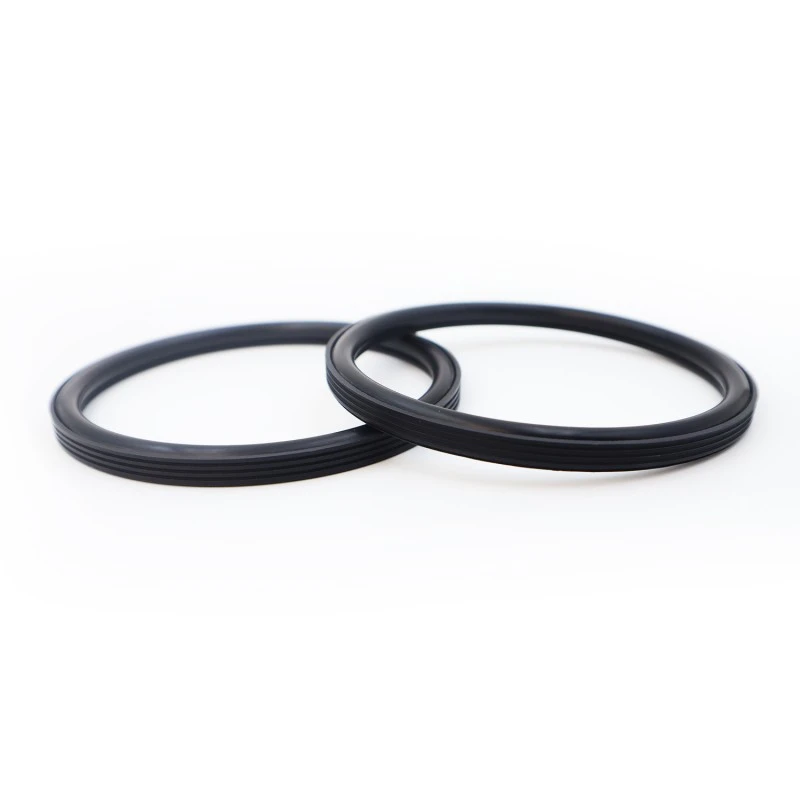

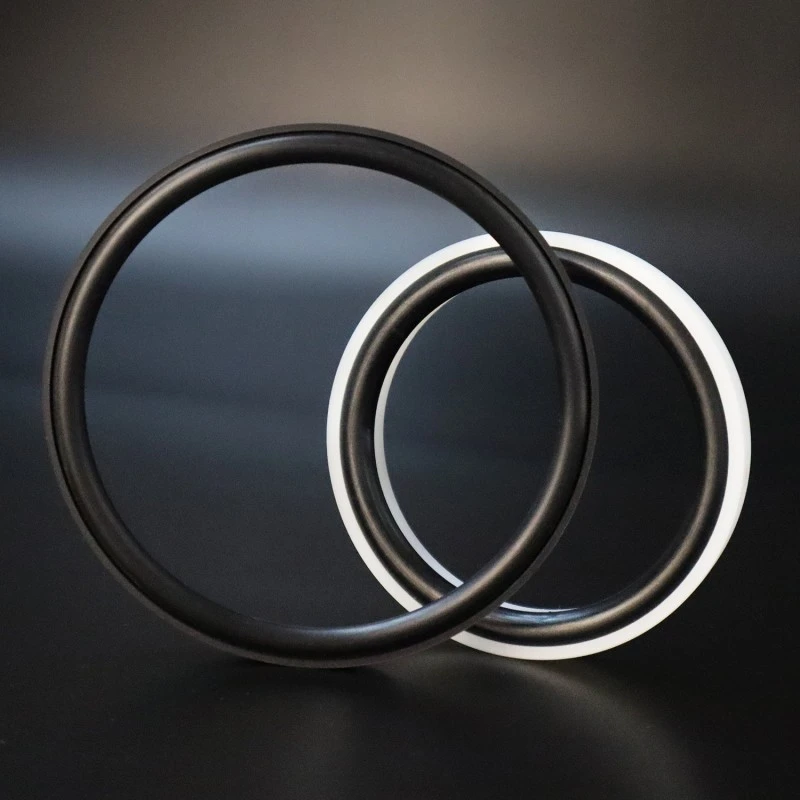

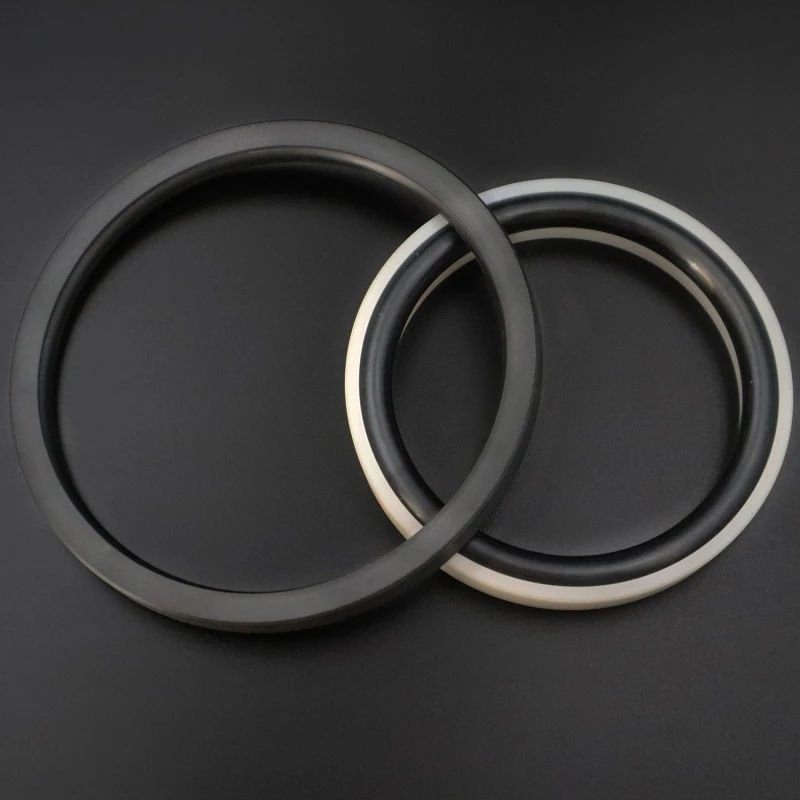

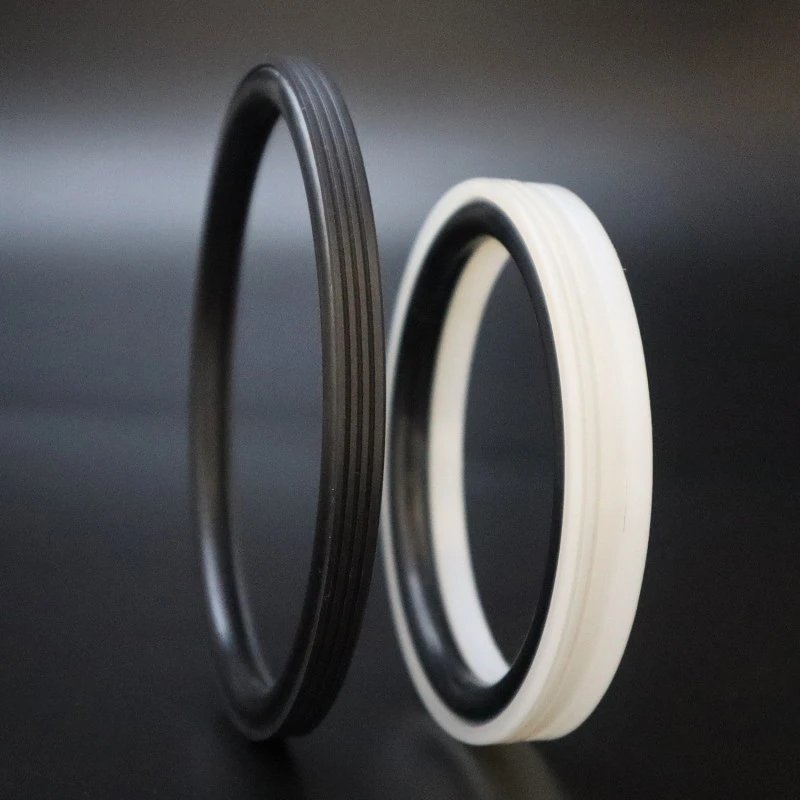

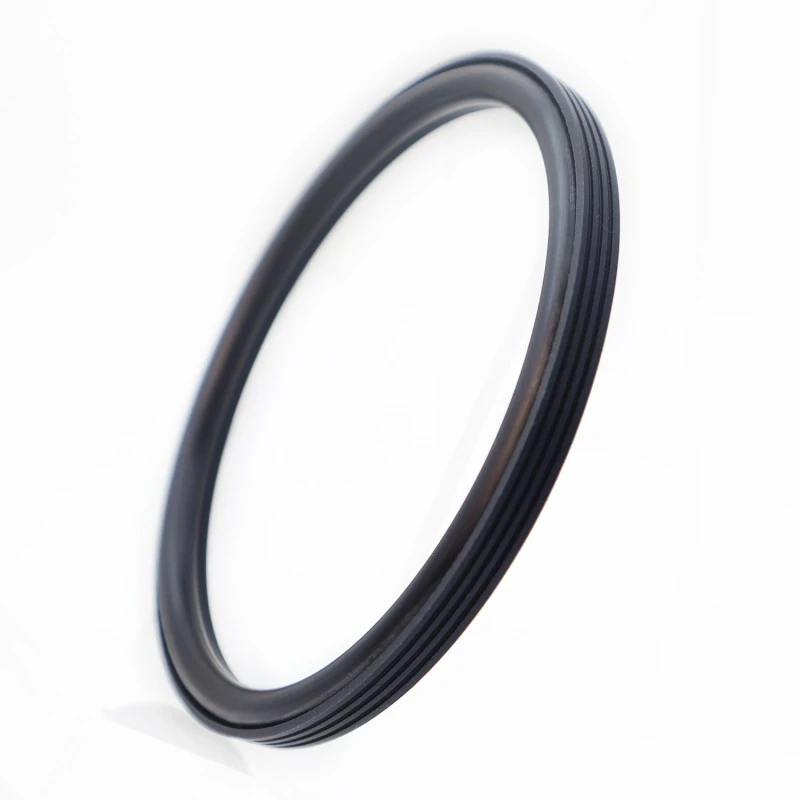

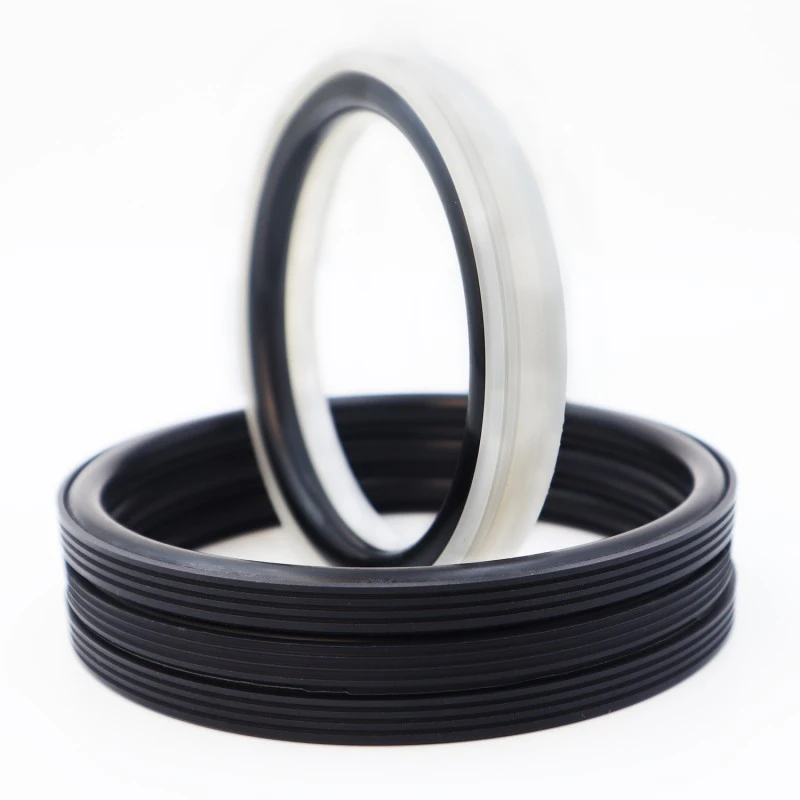

Ruichen Sealing Factoryn suunnittelema ja valmistama poraustiiviste soveltuu yksisuuntaiseen tiivistykseen hydraulisissa edestakaisissa ja pyörivässä liiketoiminnassa. Siinä on pitkä käyttöikä, alhainen kitka, erinomainen tiivistyskyky, kompakti rakenne ja helppo asennus, käyttö ja huolto. Erityinen tiivistyshuuli ja tiivisteen optimoitu paksuus takaavat erinomaisen tiivistyskyvyn myös ankarissa väliaineissa, kuten sementtilaasti.
|
Paine/MPa |
Lämpötila/°C |
Nopeus / m/s |
Keskikokoinen |
|
|
edestakainen liike |
Pyörivä liike |
|||
|
≤100 |
-35 - +100°C (NBR O-renkaalla) |
≤6 |
≤2 |
Vesi, muta, raakaöljy, hydrauliöljy, emulsio |
|
-20 - +200°C (FKM O-renkaalla) |
||||
Materiaalin valinta
1. Mukana tulevat O-rengasmateriaalit voidaan valita seuraavista: R01 Nitriilikumi (NBR), R02 Fluorikumi (FKM) jne.
2. Tiivistysrengasmateriaali: Vakiomateriaali on PTFE4, muita saatavilla olevia materiaaleja ovat PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 jne.
Tilausesimerkki
Tilausmalli: RC2062-80*68.3*7.6-PTFE4-R01
Malli - Reiän halkaisija * Uran halkaisija * Uran leveys - Materiaalikoodi

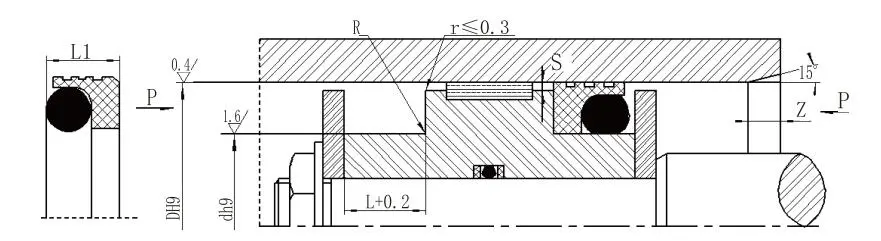

Tekniset tiedot ja parametrit (Mikä tahansa koko määritetyn alueen sisällä on saatavana.)
|
Aukon alue Vakiotyyppi DH9 RC2062 |
Aukon alue Raskas kuormitus DH9 RC2062-Z |
Uran halkaisija d h9 |
Uran leveys L+0,2 |
Tiivisteen leveys L1 |
Pyöristetyt kulmat Rmax |
Säteittäinen välys Smax |
Viiste Zmin |
O-renkaan langan halkaisija |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8-12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13-24.9 |
10-12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25-51,9 |
13-24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52-127,9 |
25-51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128-500,9 |
52-127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501-1500 |
128-500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Huomautus: 1. Sylinterin porauksille ≤ 30 mm suositellaan avointa uraa.
2. Jos paineet ovat yli 30 MPa, suulakepuristusrakoon suositellaan H8/f8-sovitusta.
Kattavat testausominaisuudet: Keskuslaboratoriomme on varustettu täydellä valikoimalla testauslaitteita, jotka pystyvät simuloimaan tuotteen suorituskykyä todellisissa työolosuhteissa. Testauskohteita ovat muun muassa:
Mittatarkastus: Tarkkojen 2D-kuvanmittauslaitteiden ja koordinaattimittauskoneiden avulla varmistetaan, että tuotteen mitat vastaavat täysin piirustustoleranssivaatimuksia.
Suorituskykytestaus: Sisältää korkean lämpötilan ikääntymistestit, matalan lämpötilan testit, öljyn/keskipaineen kestävyystestit, kulutuskestävyystestit, murtumispainetestit jne.
Elinkaaritestaus: Tuotteen käyttöiän ja luotettavuuden ennustaminen kestävyyspenkkitesteillä, jotka simuloivat todellisia työolosuhteita.
