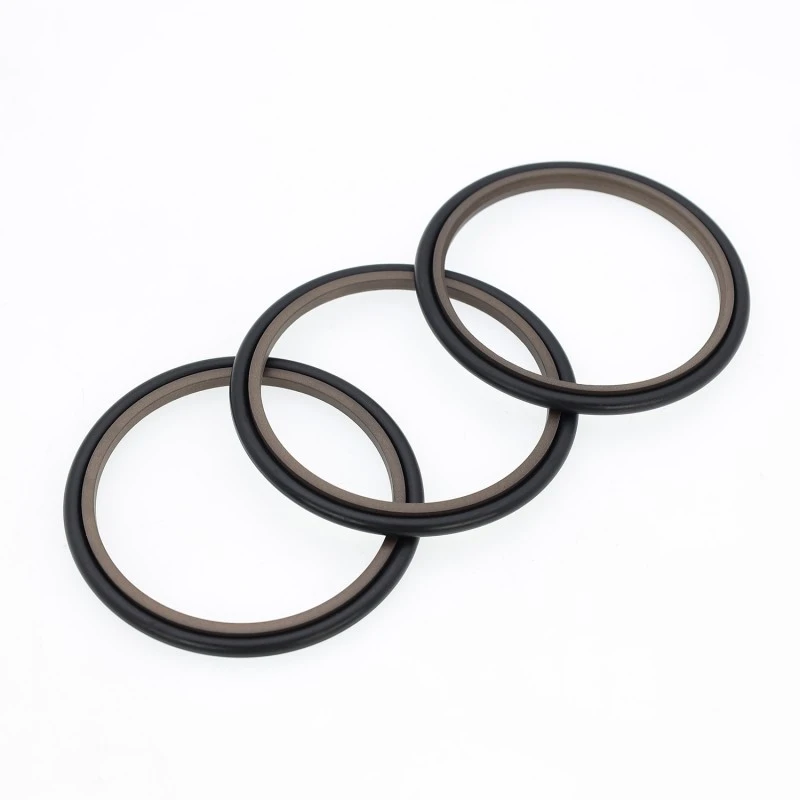

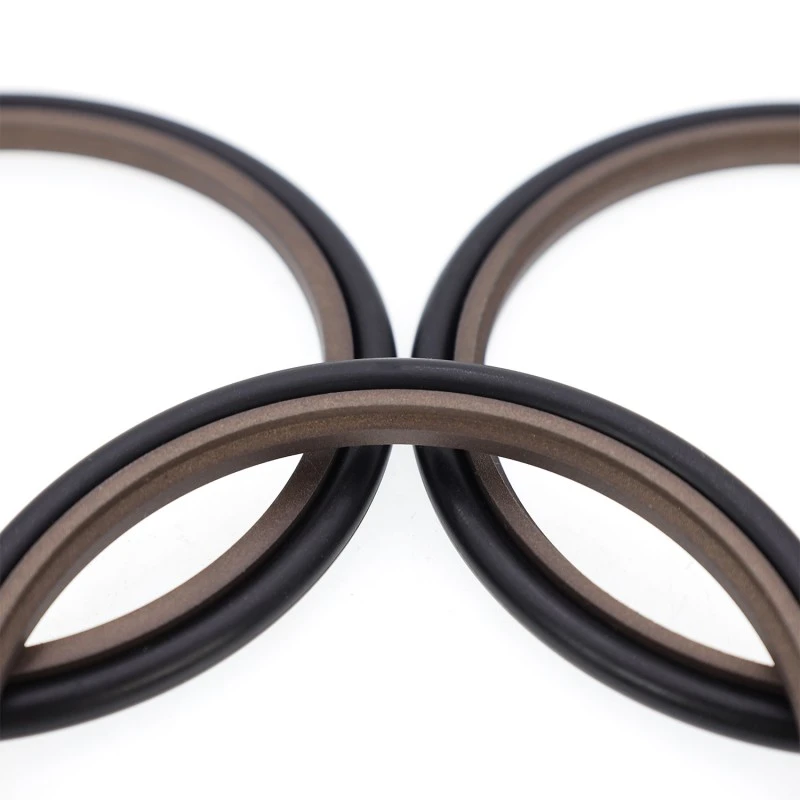

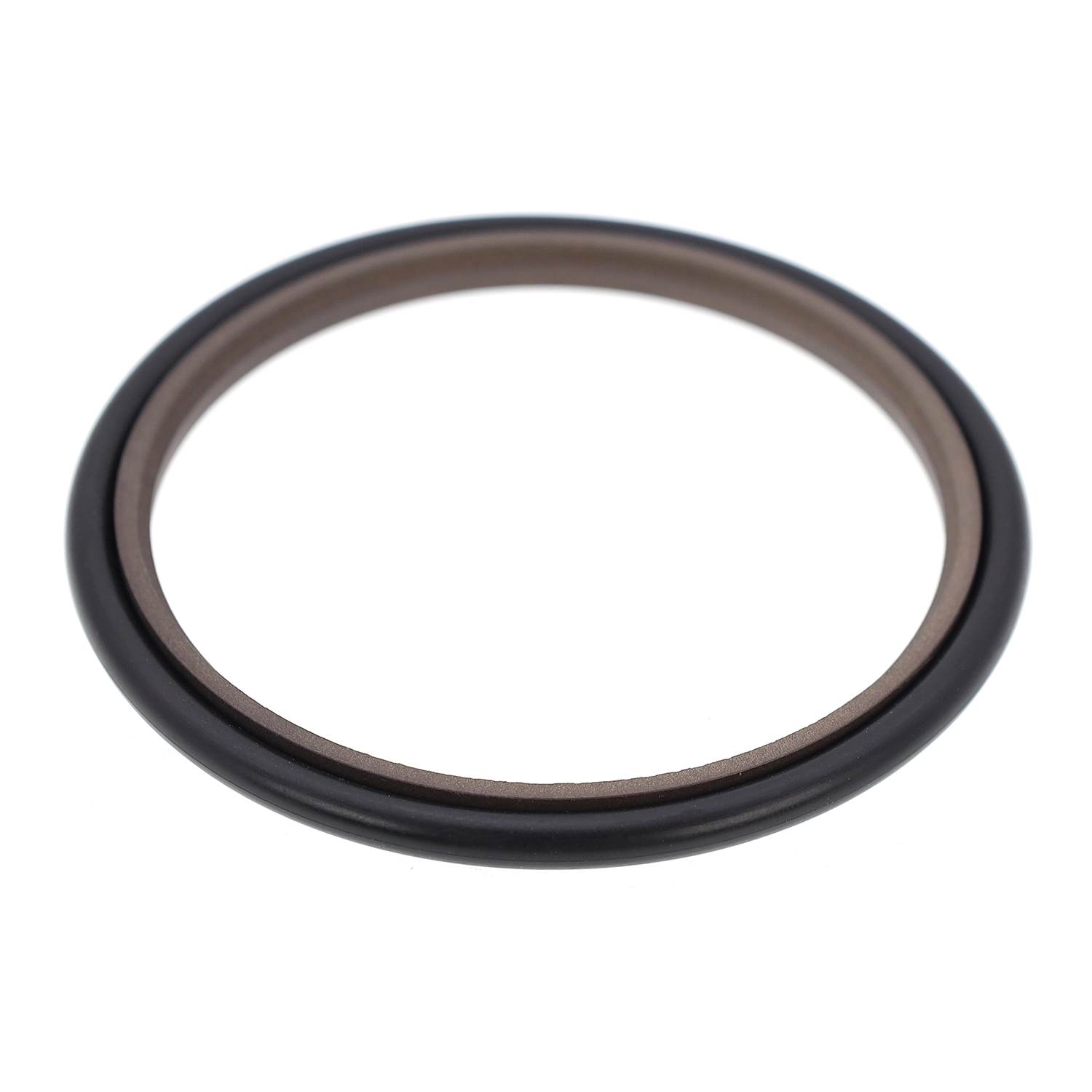

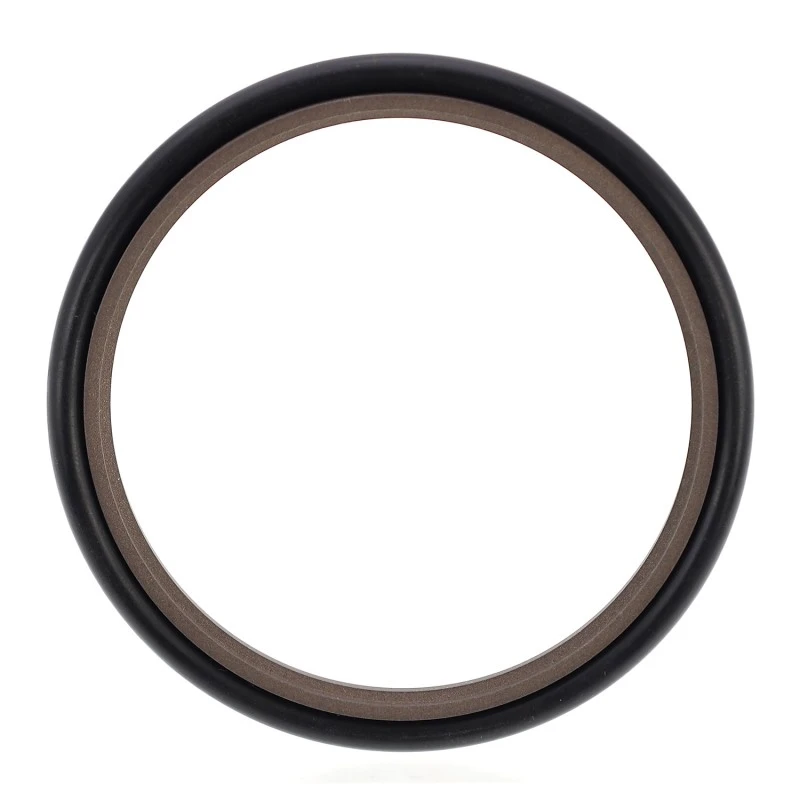

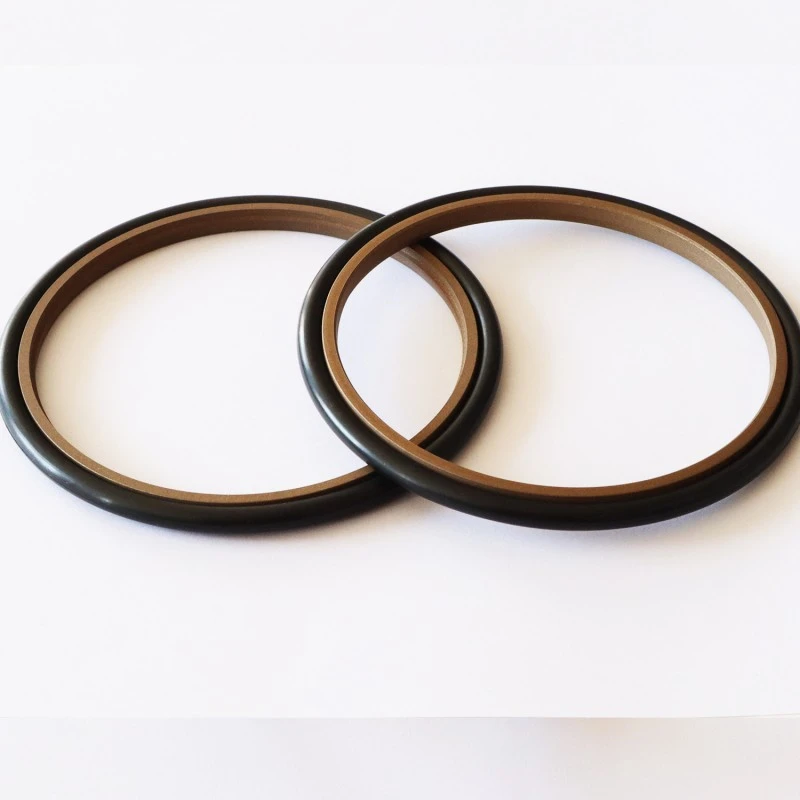

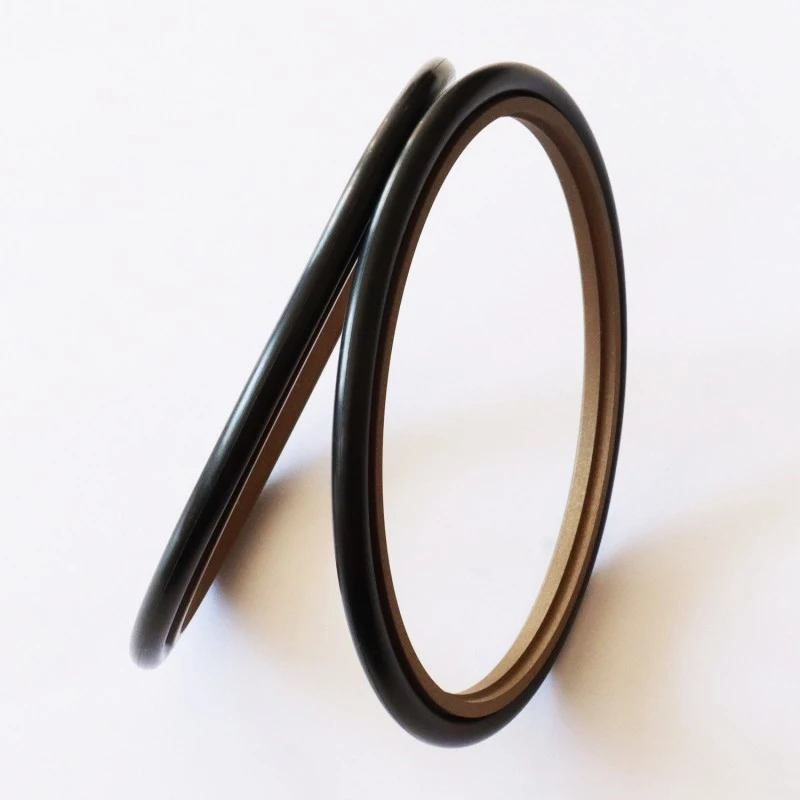

Step Seal koostuu PTFE-täytteisestä porrastetusta tiivisterenkaasta ja O-renkaasta, jotka sopivat yksisuuntaiseen painetiivistykseen edestakaisin liikkuvissa hydraulisovelluksissa. O-rengas antaa säteittäistä voimaa ja kompensoi tiivisterenkaan kulumista. Sitä käytetään yleensä yhdessä ohjausrenkaan kanssa. Jos sauvan halkaisija on alle 30 mm, tulee käyttää halkaistua (avointa) uramallia.
Ominaisuudet:
1. Alhainen kitka, alhainen käynnistysvastus, tasainen liike, yhtä suuri dynaaminen ja staattinen kitka, ei virumista;
2. Korkean paineen stabiilisuus paineessa ja ankarissa olosuhteissa;
3. Pitkä käyttöikä, sopii öljyttömille voitelutiivisteille;
4. Soveltuu matalaviskositeettisten väliaineiden, kuten veden, tiivistämiseen;
Sovellettavat käyttöolosuhteet (ääriarvojen ei pitäisi näkyä samanaikaisesti)
|
Paine Mpa |
Lämpötila ℃ |
Nopeus m/s |
Keskikokoinen |
|
≤60 |
-35~+100 (vastaava O-rengas NBR) |
≤6 |
Mineraalipohjainen hydrauliöljy, paloneste (HFA/HFB), vesi jne. |
|
-20~+200 (vastaa O-rengasta FKM) |
Materiaalin valinta
1. O-rengasmateriaalit: R01 Nitriili-butadieenikumi (NBR), RO2 Fluorikumi (FKM) jne.
2. Tiivistysrengasmateriaalit: PTFE2, PTFE3, PTFE4, PU jne.
Tilausesimerkki
Tilausmalli: RC11-40x55.1x6.3-PTFE3-R01

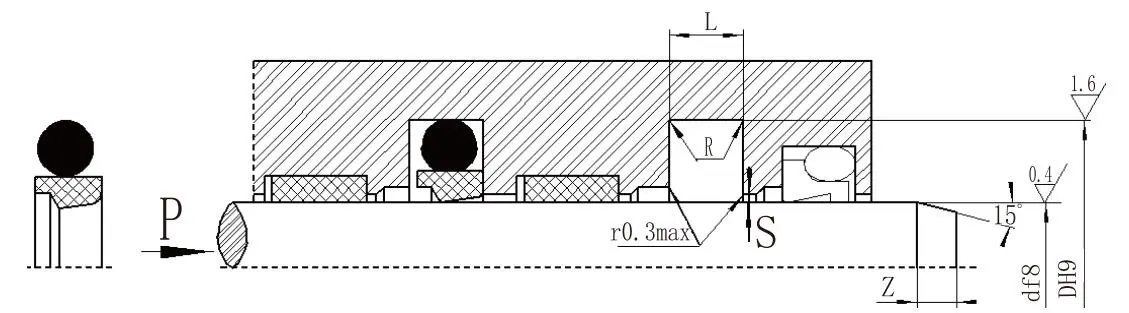

Tilausmalli: RC11-B-40x55.1x6.3-PTFE3-RO2 Malli: Tangon halkaisija x uran halkaisija x uran leveys PTFE3 (modifioitu PTFE) Materiaalikoodi: R01, R02 - O-renkaan materiaalikoodi
