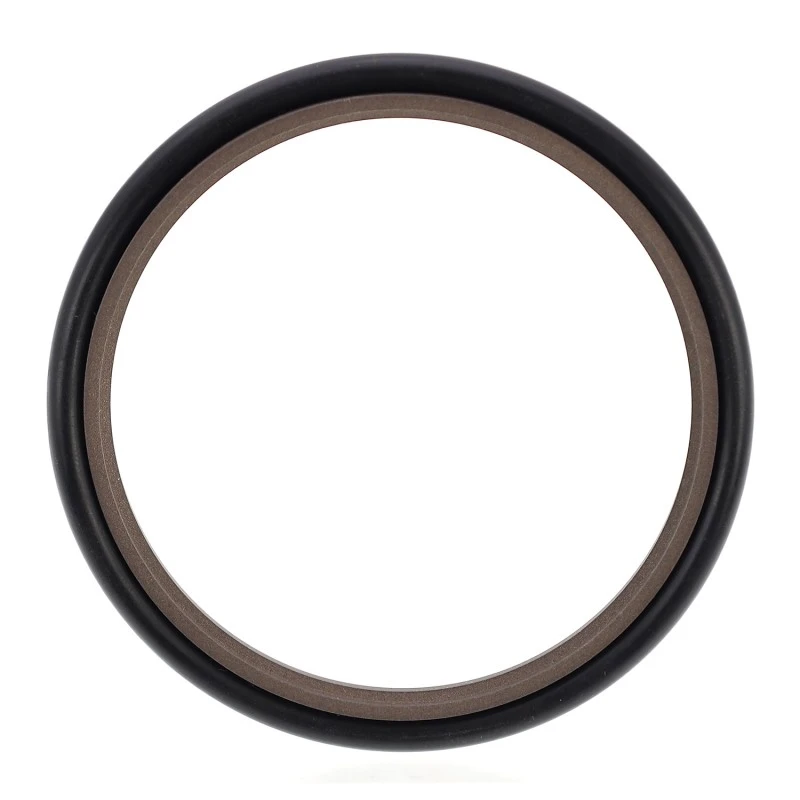

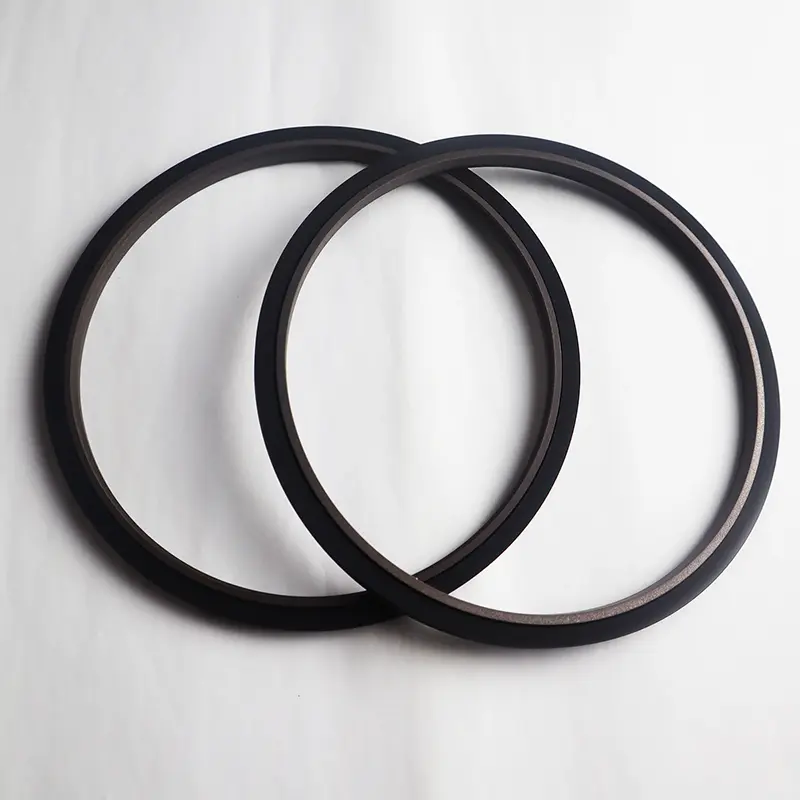

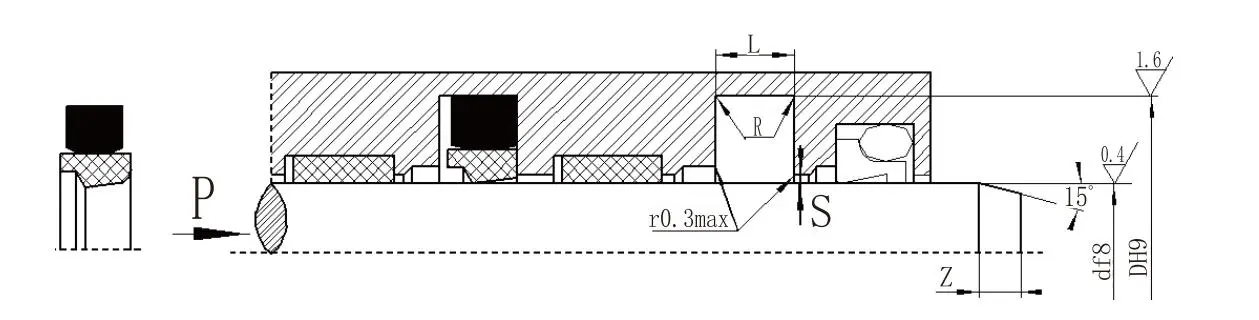

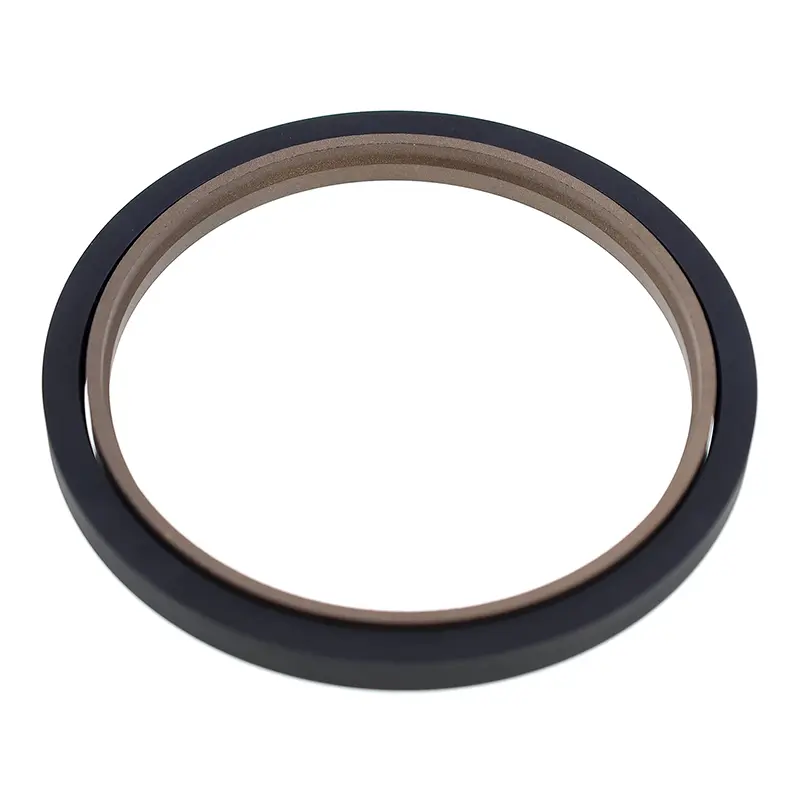

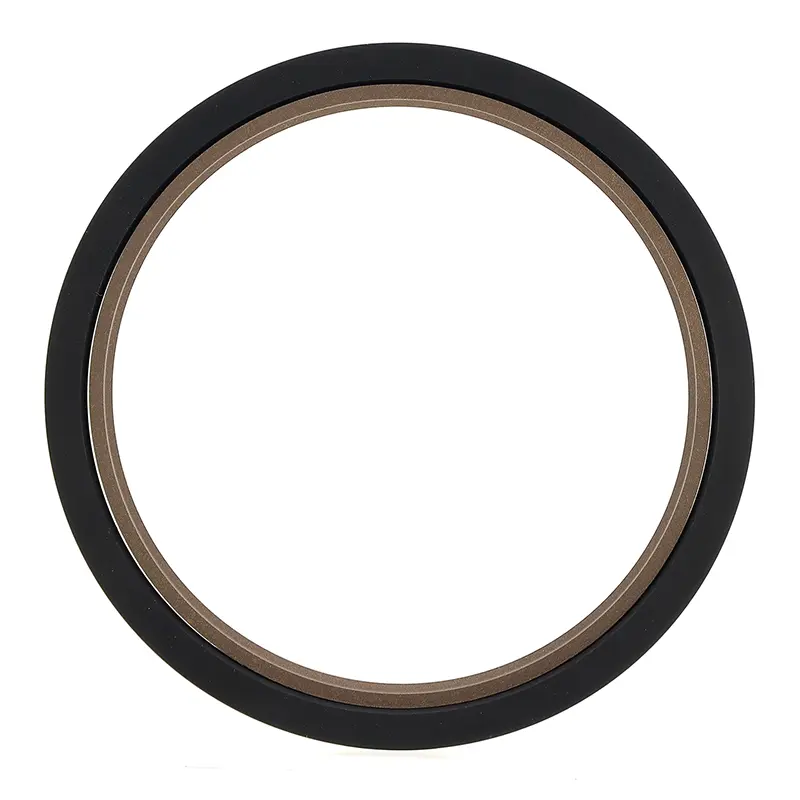

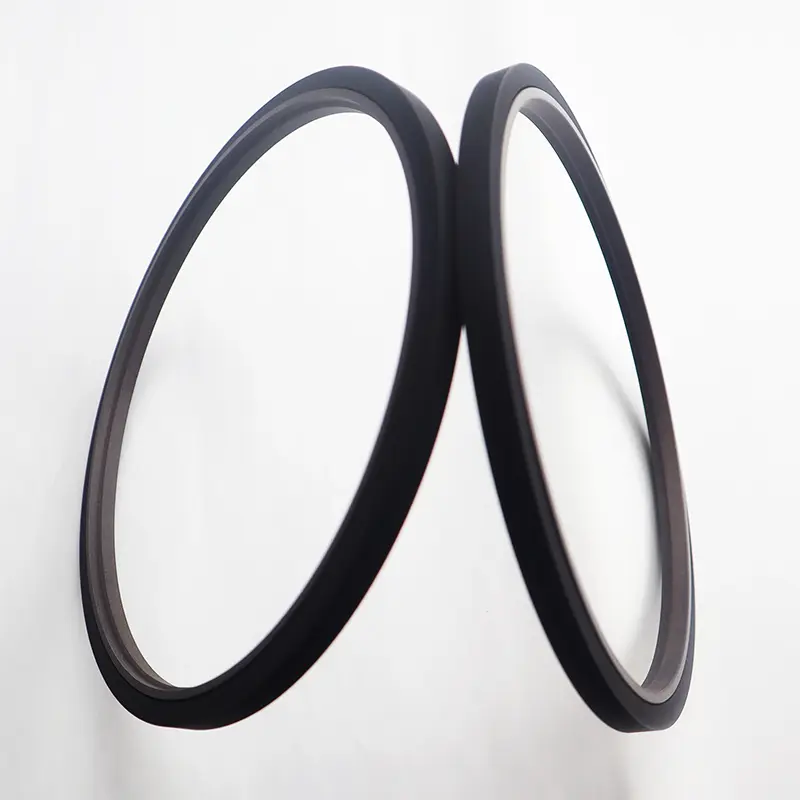

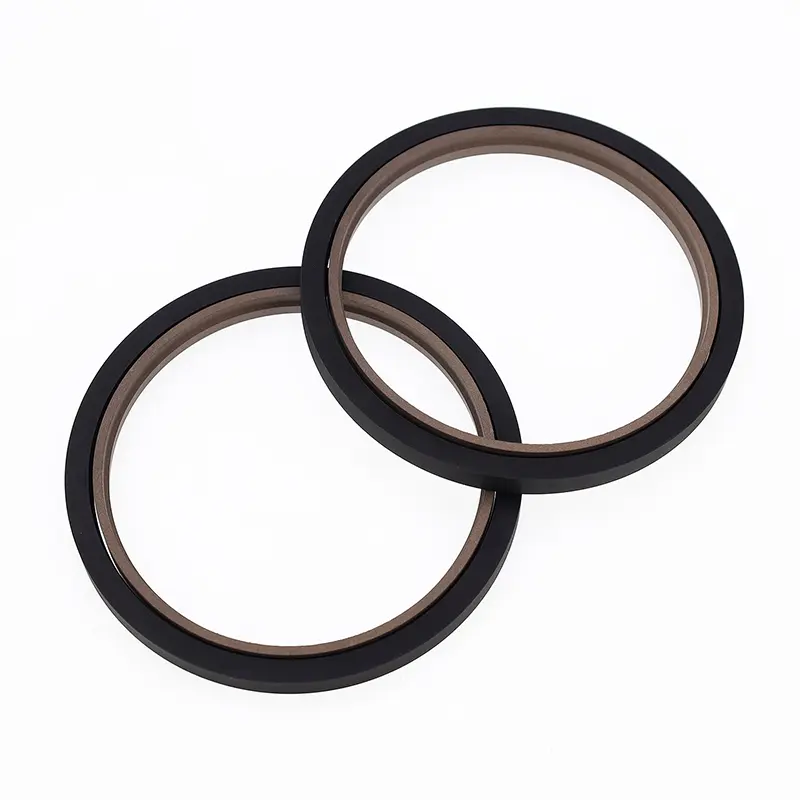

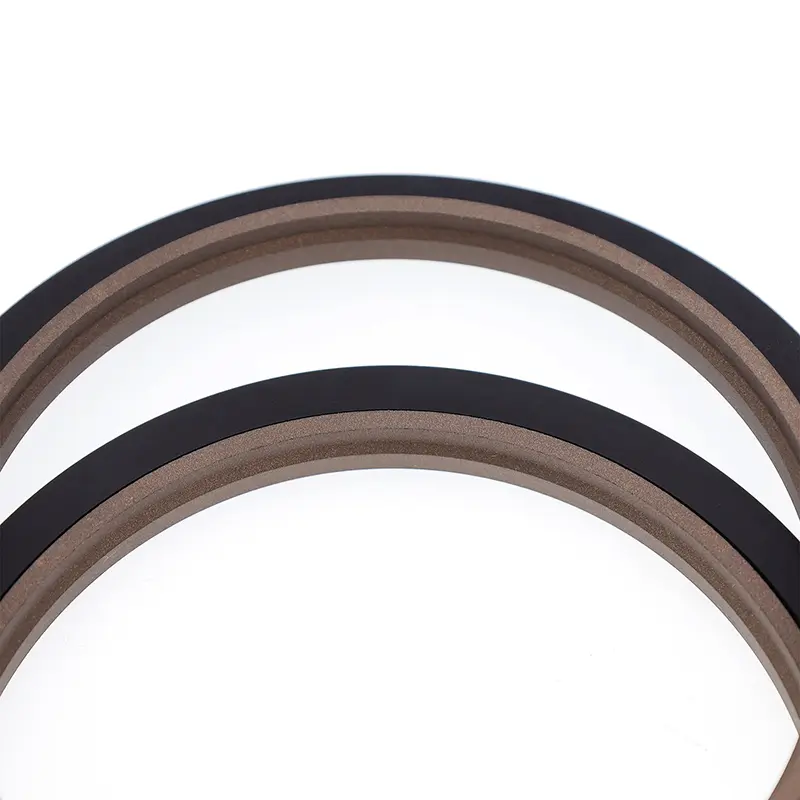

Raskaat männänvarren askeltiivisteet (Step Seals) koostuvat PTFE-täytteisestä porrastetusta tiivisterenkaasta ja suorakaiteen muotoisesta kumirenkaasta. Ne soveltuvat yksisuuntaiseen painetiivistykseen edestakaisin liikkuvissa hydraulisovelluksissa. Suorakaiteen muotoinen rengas antaa säteittäisen voiman ja kompensoi tiivisterenkaan kulumista. Niitä käytetään yleensä yhdessä ohjausrenkaan kanssa. Jaettuja (avoimia) uria tulee käyttää sauvojen halkaisijan ollessa alle 30 mm. Niitä käytetään yleisesti raskaassa käytössä olevissa hydraulisissa laitteissa.
Ominaisuudet:
1. Alhainen kitka, alhainen käynnistysvastus, tasainen liike, yhtä suuri dynaaminen ja staattinen kitka, ei virumista;
2. Korkean paineen stabiilisuus paineessa ja ankarissa olosuhteissa;
3. Pitkä käyttöikä, sopii öljyttömille tiivisteille;
4. Soveltuu matalaviskositeettisten väliaineiden, kuten veden, tiivistämiseen.
Sovellettavat käyttöolosuhteet (ääriarvojen ei pitäisi näkyä samanaikaisesti)
|
Paine Mpa |
Lämpötila ℃ |
Nopeus m/s |
Keskikokoinen |
|
≤60 |
-35~+100 (vastaava O-rengas NBR) |
≤6 |
Mineraalipohjainen hydrauliöljy, paloneste (HFA/HFB), vesi jne. |
|
-20~+200 (vastaa O-rengasta FKM) |
Materiaalin valinta
1. Saatavilla olevat suorakaiteen muotoiset rengasmateriaalit: R01-nitriilikumi (NBR), R02-fluorikumi (FKM) jne.
2. Tiivistysrengasmateriaalit: PTFE2, PTFE3, PTFE4, PU jne. (katso materiaalikuvaus).
Tilausesimerkki
Tilausmalli: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1 malli - Tangon halkaisija x uran halkaisija x uran leveys; PTFE3 - Muutettu PTFE-materiaalikoodi; R01 - Suorakulmainen rengasmateriaalikoodi
