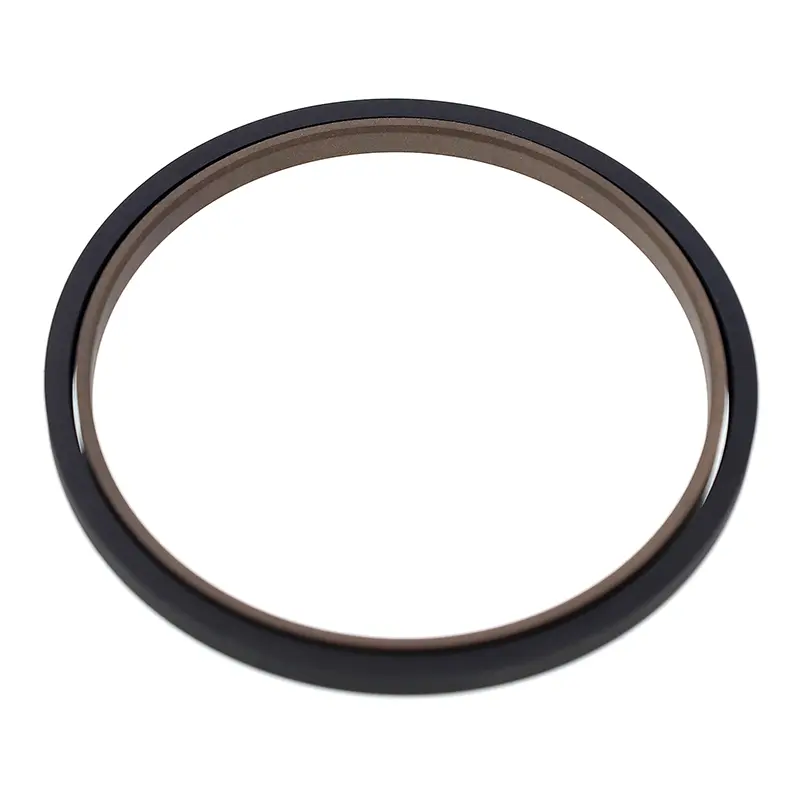

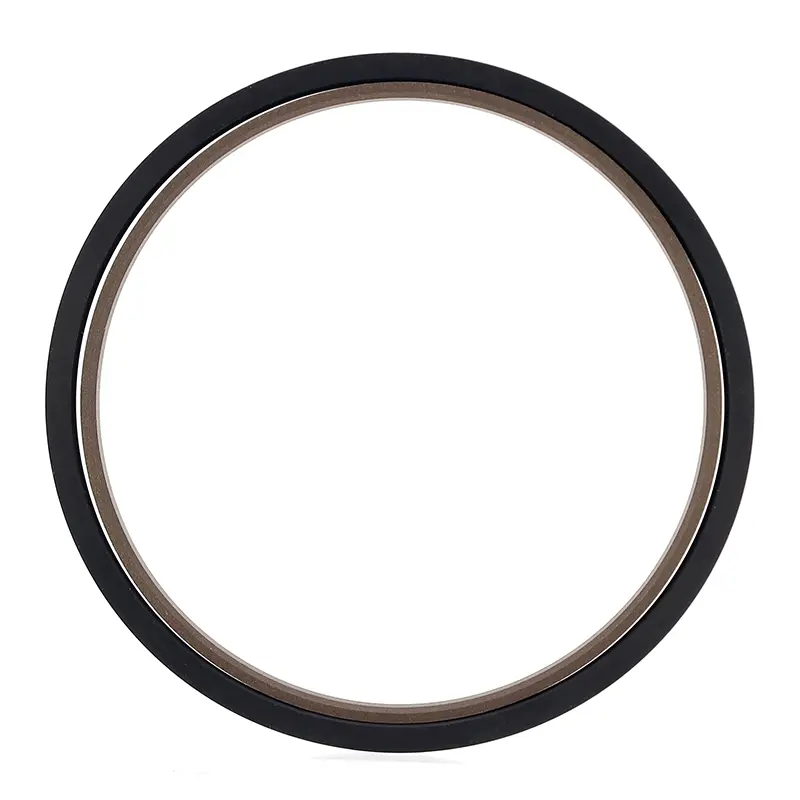

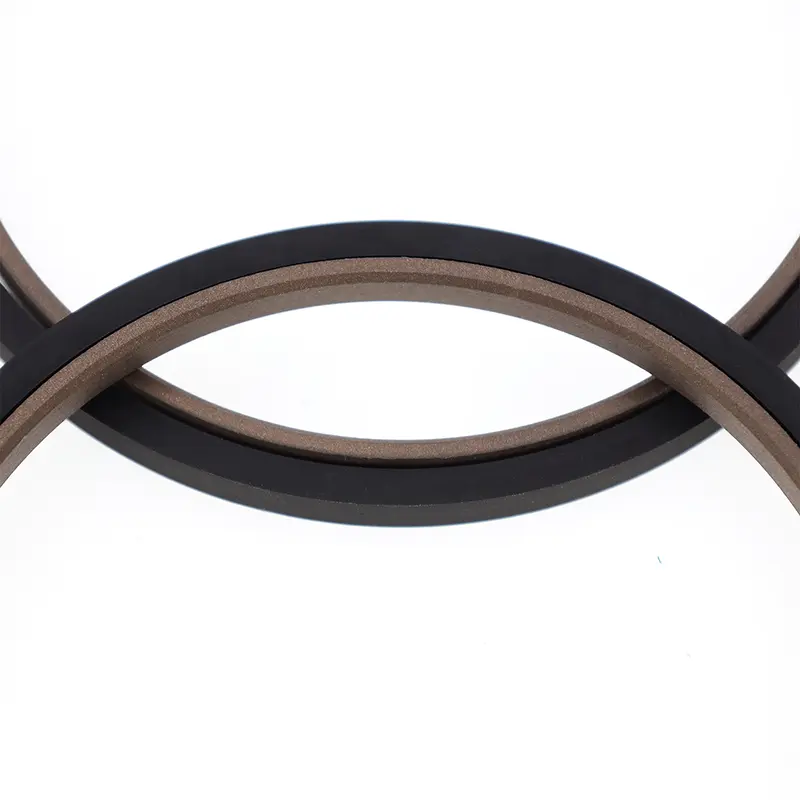

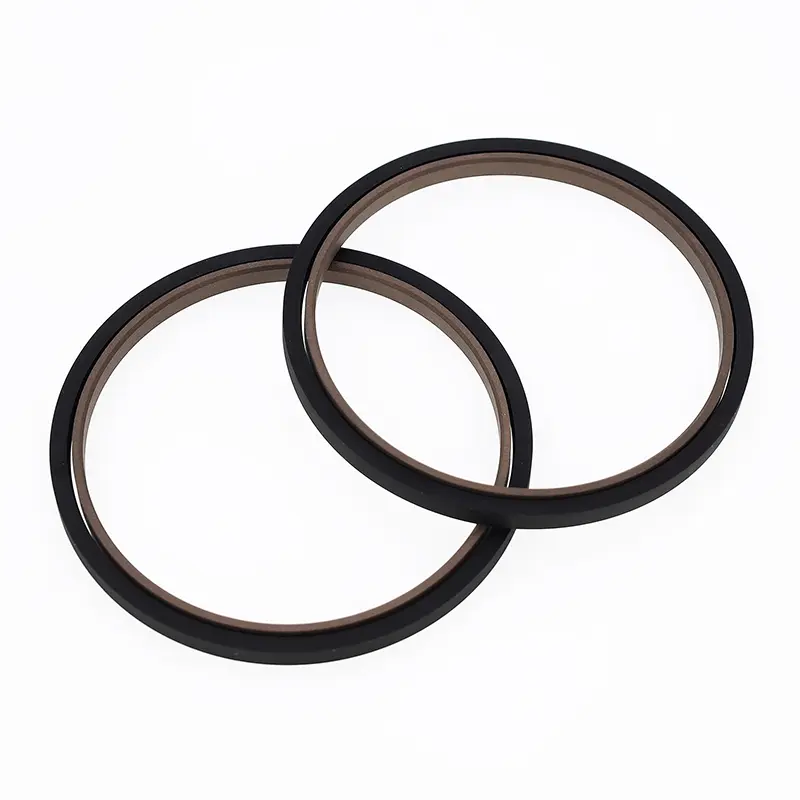

Männänvarsien suorakaiteen muotoinen yhdistelmätiiviste koostuu PTFE-täytteisestä suorakaiteen muotoisesta tiivisterenkaasta ja suorakaiteen muotoisesta kumirenkaasta. Se soveltuu kaksisuuntaiseen painetiivistykseen edestakaisin hydraulisissa ja pneumaattisissa sovelluksissa. Suorakaiteen muotoinen rengas antaa säteittäisen voiman ja kompensoi tiivisterenkaan kulumista. Jos sauvan halkaisija on alle 30 mm, tulee käyttää halkaistua (avointa) uramallia.
Ominaisuudet:
1. Alhainen kitka, alhainen käynnistysvastus, tasainen liike, yhtä suuri dynaaminen ja staattinen kitka, ei virumista;
2. Kaksikäyttöinen tiiviste hydraulisiin ja pneumaattisiin sovelluksiin, soveltuu kaksisuuntaiseen painetiivistykseen;
3. Pitkä käyttöikä, sopii öljyttömään voiteluun;
4. Kompakti muotoilu helpottaa asennusta ja huoltoa.
Sovellettavat käyttöolosuhteet (ääriarvojen ei pitäisi näkyä samanaikaisesti)
|
Paine Mpa |
Lämpötila ℃ |
Nopeus m/s |
Keskikokoinen |
Puristusrako Smax |
|
≤40 |
-35~+100 (vastaa suorakaiteen muotoista rengasta NBR) |
≤4 |
Mineraalipohjainen hydrauliöljy, palonesto (HFA/HFB), vesi, kaasu jne. |
0,4 (＜ 25 MPA) |
|
-20~+200 (vastaa suorakaiteen muotoista rengasta FKM) |
0,2 (~40 MPA) |
Materiaalin valinta
1. Saatavilla olevat suorakaiteen muotoiset materiaalit: R01-nitriilikumi (NBR), RO2-fluorikumi (FKM) jne.
2. Tiivistysrengasmateriaalit: PTFE2, PTFE3, PTFE4 (katso materiaalikuvaus).
Tilausesimerkki

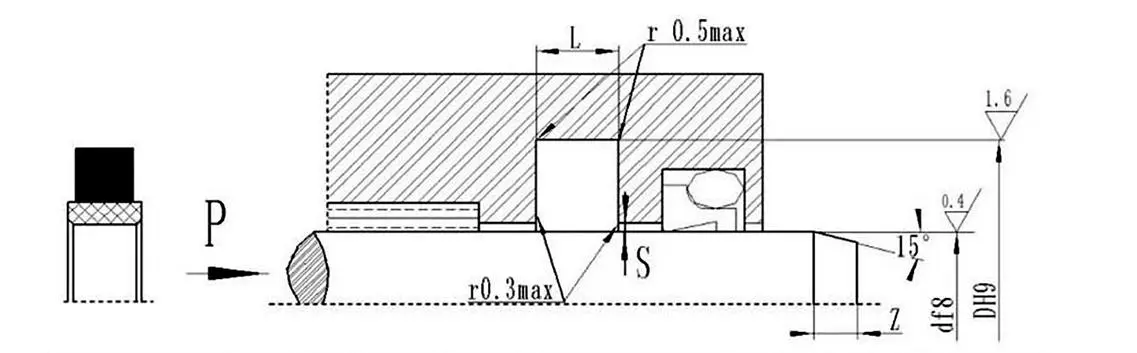

Tilausmalli SPN-d*DL-PTFE3-R01: Tangon halkaisija*Uran pohjan halkaisija*Uran leveys
SPN-malli PTFE3 - Muokattu PTFE-materiaalikoodi R01 - Suorakulmainen rengasmateriaalikoodi
