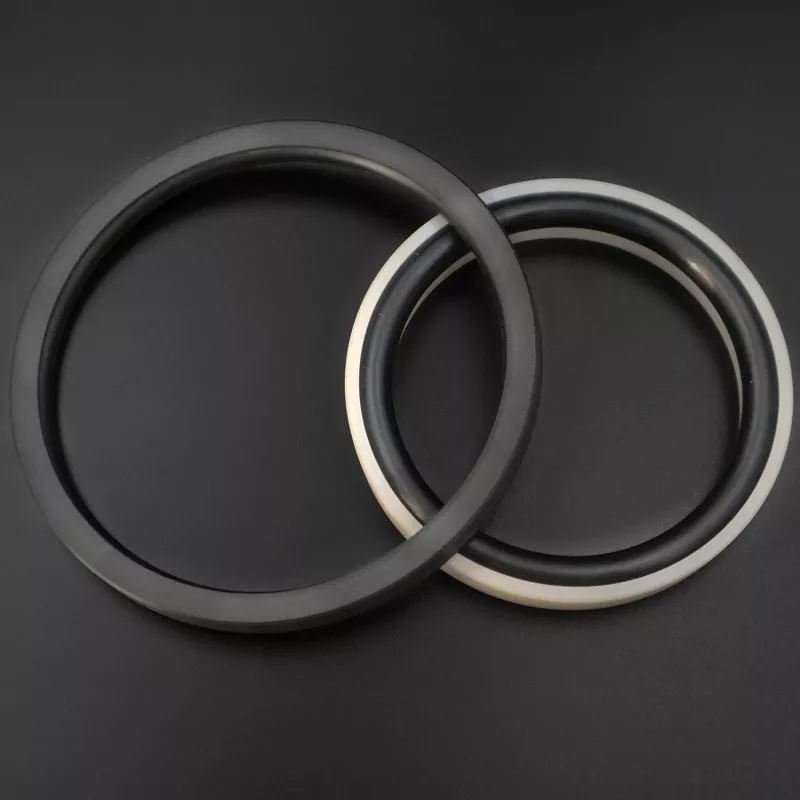

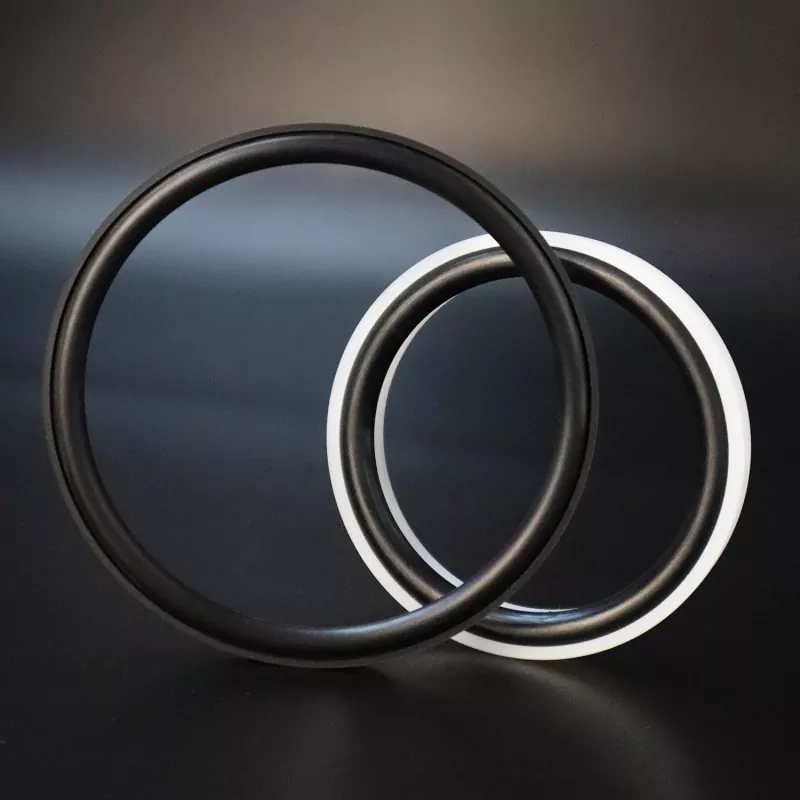

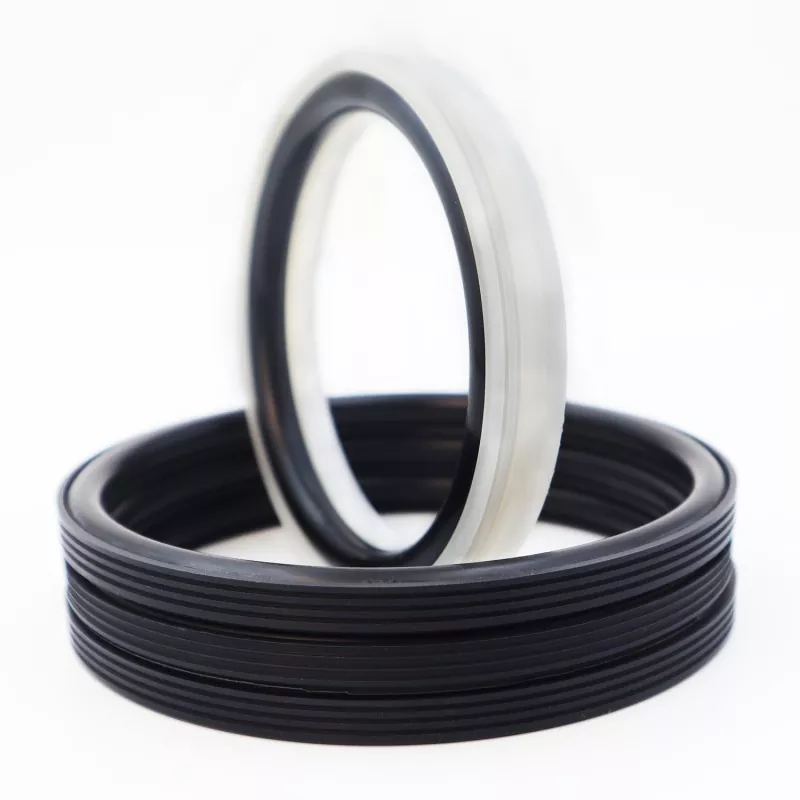

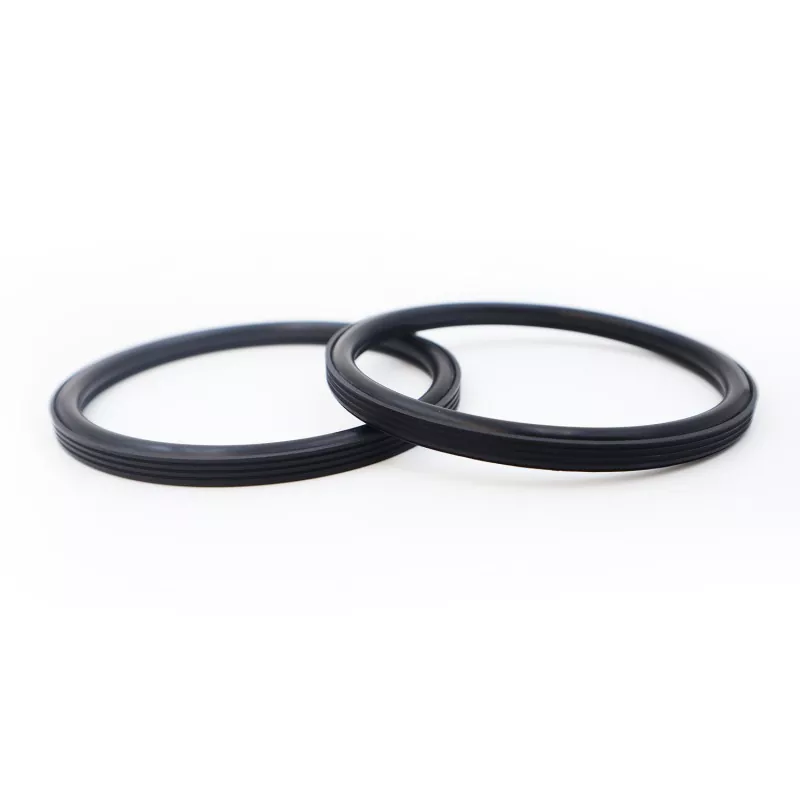

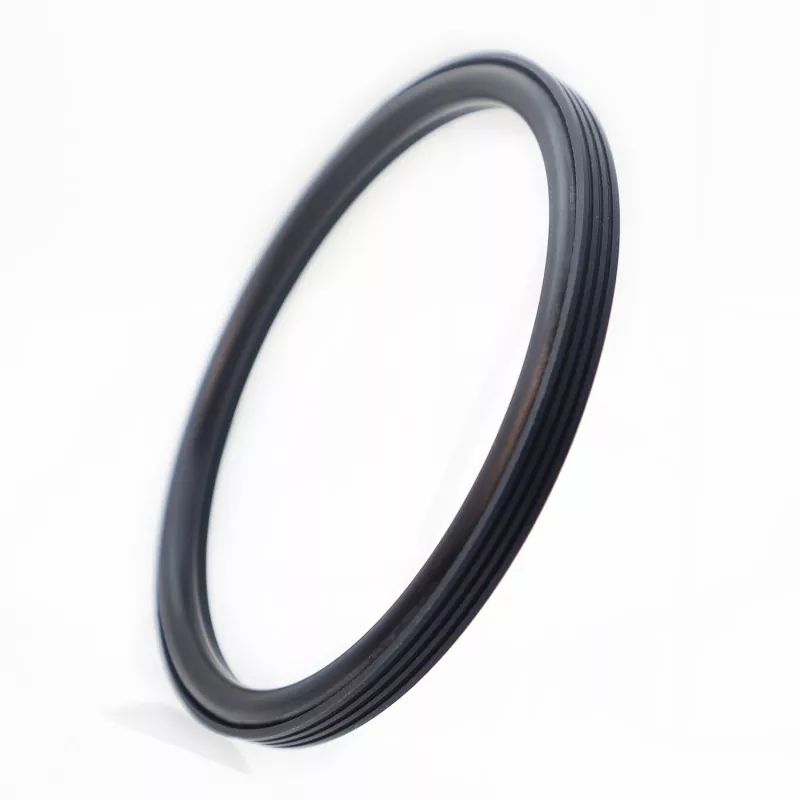

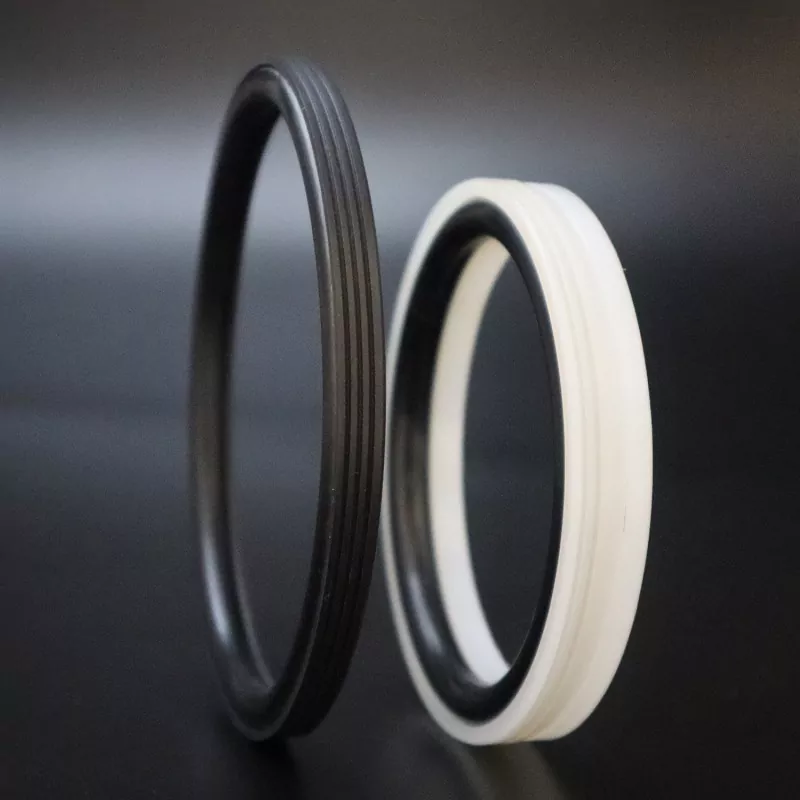

Vahvistettu hammastettu männäntiiviste RC2062 koostuu erityisesti suunnitellusta hammastetusta tiivisterenkaasta, joka on valmistettu korkean suorituskyvyn teknisestä muovista, ja kumisesta O-renkaasta; se soveltuu yksisuuntaiseen tiivistykseen hydraulisissa edestakaisissa ja pyörivissä sovelluksissa.
Siinä on pitkä käyttöikä, alhainen kitka, erinomainen tiivistyskyky, kompakti jalanjälki sekä helppo asennus ja huolto. Tiivistyshuulen optimoitu muotoilu ja paksuus takaavat tehokkaan tiivistyksen myös koville aineille, kuten sementtilietteelle.
Kompaktin kokonaisrakenteensa ansiosta se minimoi asennustilan tarpeen ja helpottaa kätevää asennusta ja myöhempää huoltoa paikan päällä. Se toimii luotettavana tiivistysratkaisuna mäntäkammioihin lietteenkäsittelysovelluksissa. Kutsumme teollisuuslaitteiden valmistajia arvioimaan, vertailemaan ja tekemään tämän tuotteen joukkotilauksia.
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Lämpötila (°C)
|
Nopeus (m/s) |
Keskikokoinen |
|
|
Edestakainen liike |
Pyörivä liike |
|||
|
≤100 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
≤2 |
Vesi, muta, raakaöljy, hydrauliöljy, emulsio |
|
-20 - +200 (FKM O-renkaalla) |
||||
1. Yhteensopivia O-rengasmateriaaleja ovat: RO1-nitriilikumi (NBR), RO2-fluorielastomeeri (FKM) jne.
2. Tiivistysrenkaan materiaali: Vakiomateriaali PTFE4; muita saatavilla olevia materiaaleja ovat PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 jne.
Tilausmalli: RC2062-80*68.3*7.6-PTFE4-R01
Malli - Poran halkaisija * Uran halkaisija * Uran leveys - Materiaalikoodi
Mikä tahansa koko parametrien sisällä on saatavana
|

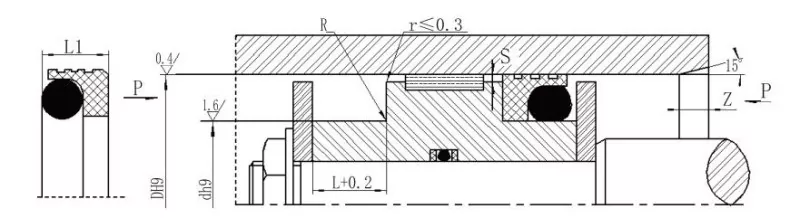

Poran kokoalue Vakiotyyppi D H9 RC2062 |
Porausalue Raskaaseen käyttöön D H9 RC2062-Z |
Uran halkaisija d h9 |
Uran leveys L+0,2 |
Tiivisteen leveys L1 |
Kulman säde Rmax |
Säteittäinen välys Smax |
Viiste Zmin |
O-renkaan poikkileikkauksen halkaisija |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8-12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13-24.9 |
10-12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25-51,9 |
13-24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52-127,9 |
25-51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128-500,9 |
52-127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501-1500 |
128-500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Huomautus: 1. Jos reiän halkaisija on ≤30 mm, suositellaan avointa uraa.
2. Yli 30 MPa:n paineille suositellaan H8/f8-sovitusta suulakepuristusrakoon.
