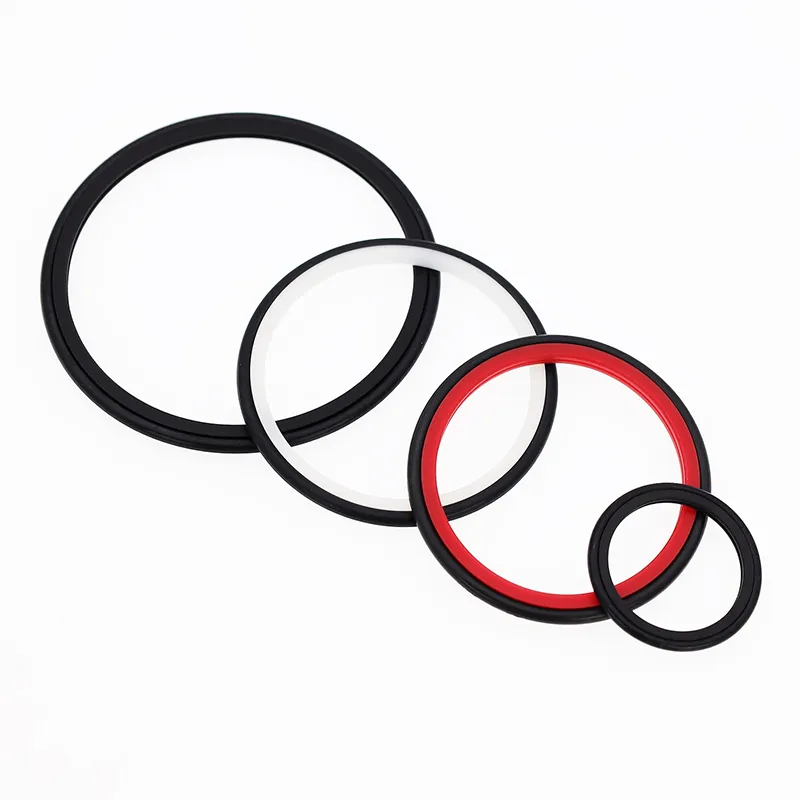

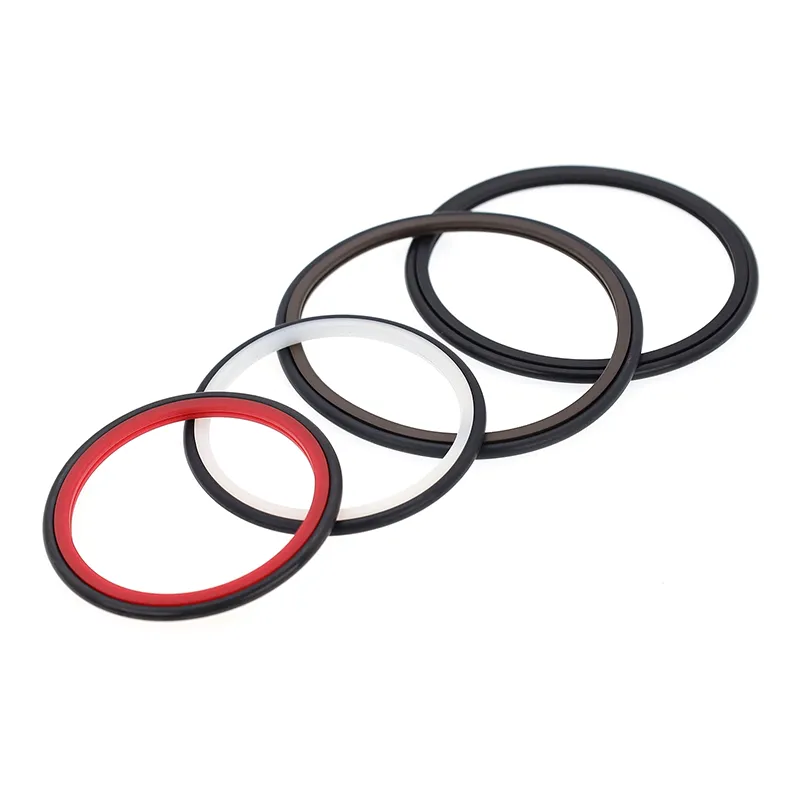

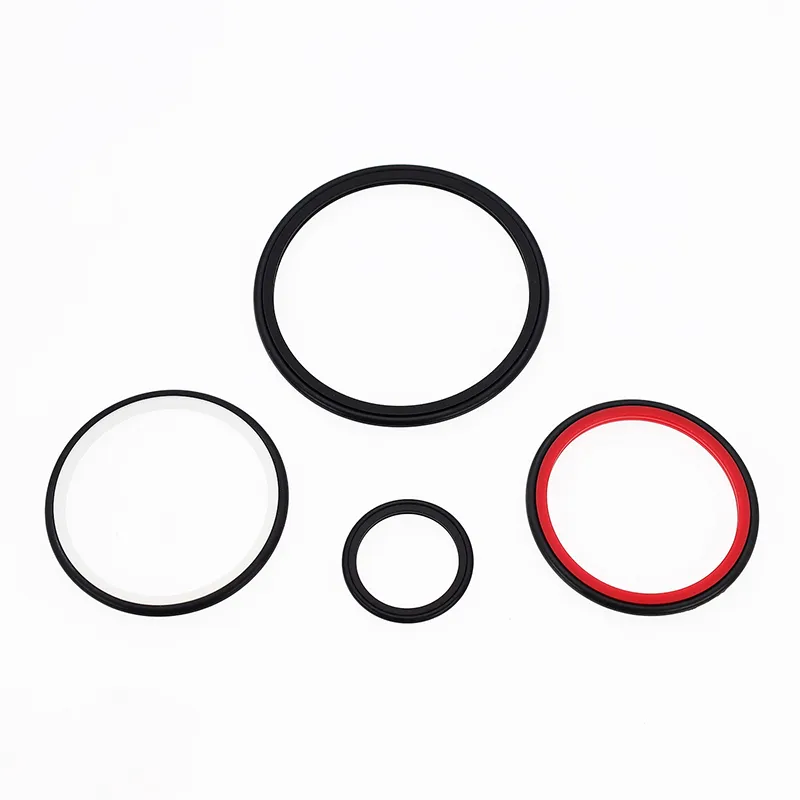

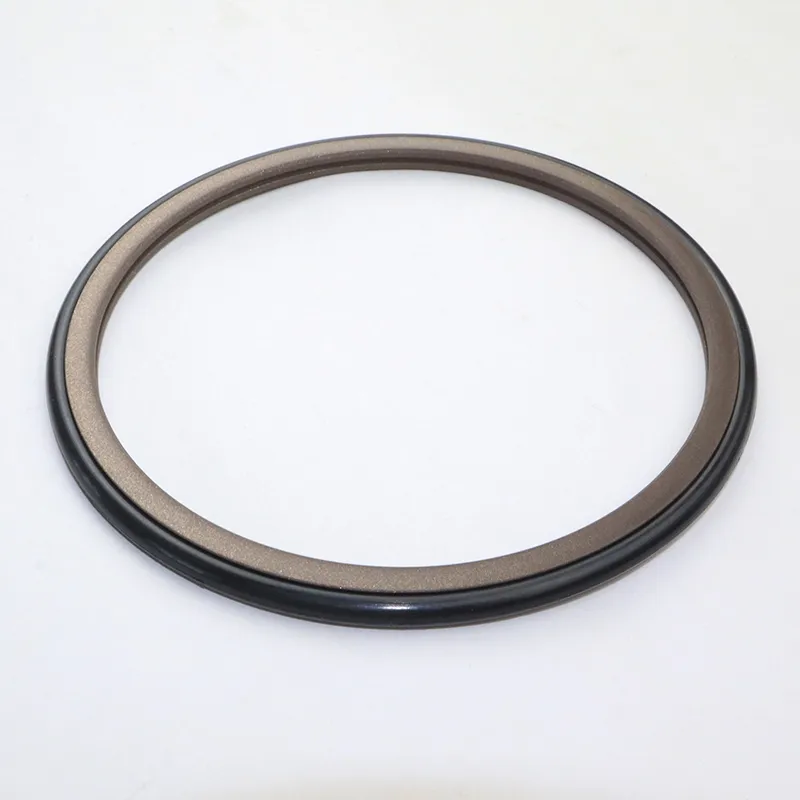

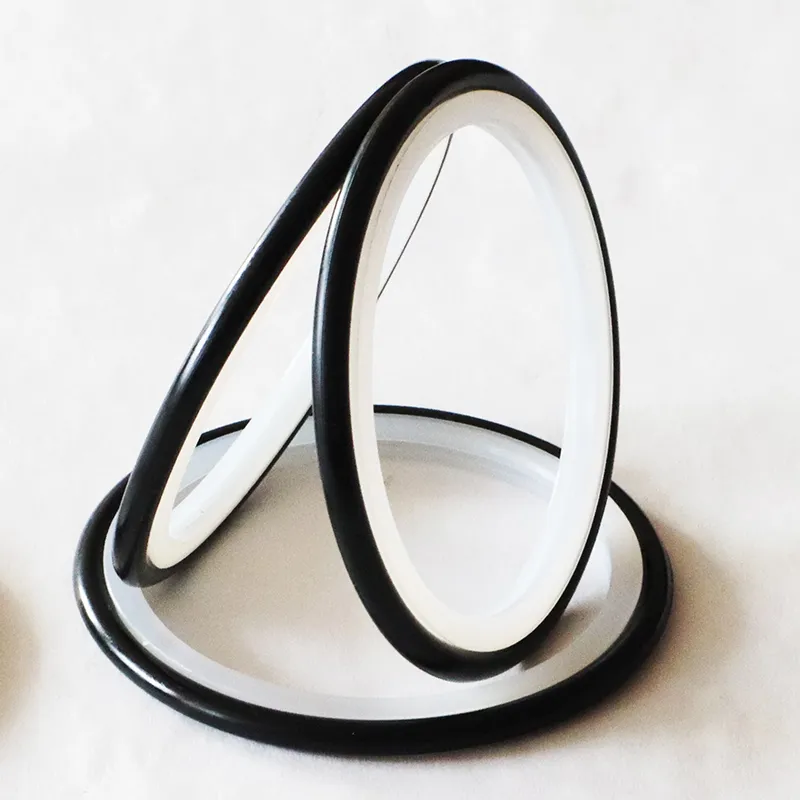

Paine/MPa |
Lämpötila / °C |
Nopeus /m/s |
Keskikokoinen |
|
≤40 |
-35~+100 (NBR O-renkaalla) |
≤2 |
Hydrauliöljy, emulsio, vesi, kaasu jne. |
|
-20~+200 (FKM O-renkaalla) |
1. Saatavilla olevat O-rengasmateriaalit: R01-nitriilibutadieenikumi (NBR), R02-fluorikumi (FKM) jne.
2. Tiivistysrengasmateriaalit: Vakiomateriaalit PTFE3 ja PTFE4; muita valinnaisia materiaaleja ovat PTFE1, PTFE2 ja PTFE5.
Tilausesimerkki
Tilausmalli RC2052—80x91×4,2—PTFE3—R01 Malli-dxDxL- Materiaalikoodi
Tilausmalli RCX17—80x91×4,2—HPU-malli-dxDxL- materiaalikoodi

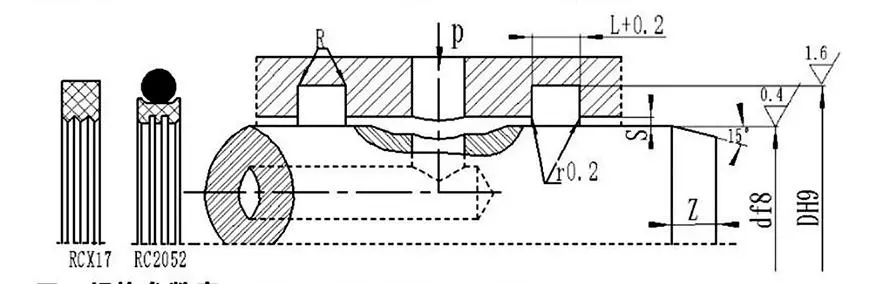

Tekniset tiedot ja parametritaulukko (kaikki parametrialueen spesifikaatiot ovat saatavilla)
|
Akselin halkaisijaalue d f8 |
Kaivan halkaisija DH9 |
Kaivan leveys L+⁰.2 |
Säteittäinen välys Smax |
Pyöristetyt kulmat Rmax |
Viiste Zmin |
|
|
0 ~ 10 Mpa |
10-20 Mpa |
|||||
|
6-18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19-37 |
d+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38-199 |
d+11,0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200-255 |
d+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256 ~ 649 |
d+21,0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650-1500 |
d+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Huomautus: Akselin halkaisijalle ≤ 30 mm suositellaan avoimia uria.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Huomautus: Vaadittuja teknisiä tietoja ei ole lueteltu tässä; ota yhteyttä yritykseemme. Tarjoamme tuotteita, joiden halkaisija on enintään 2800 mm.
