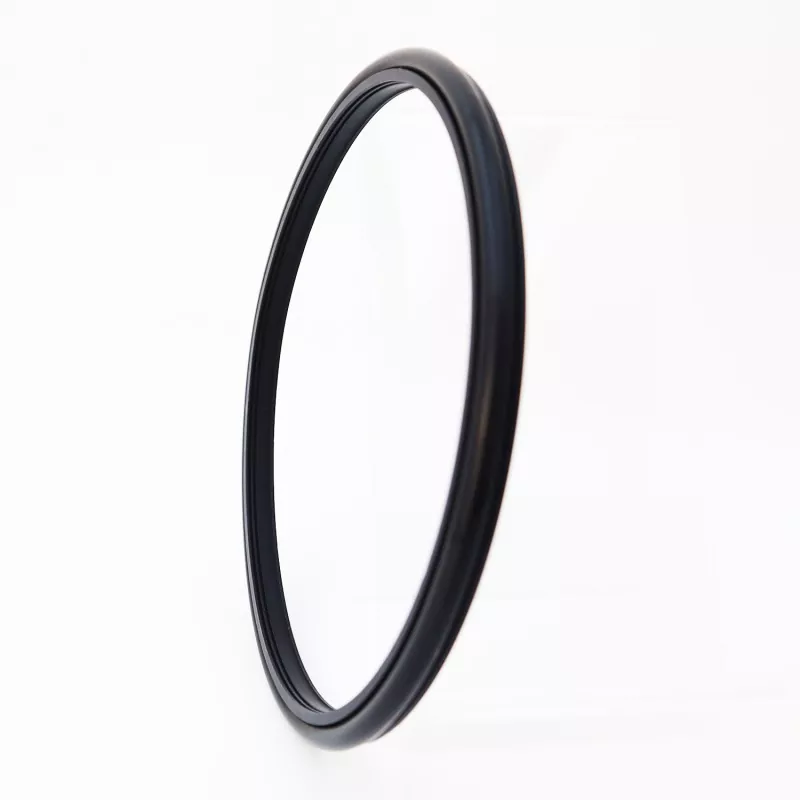

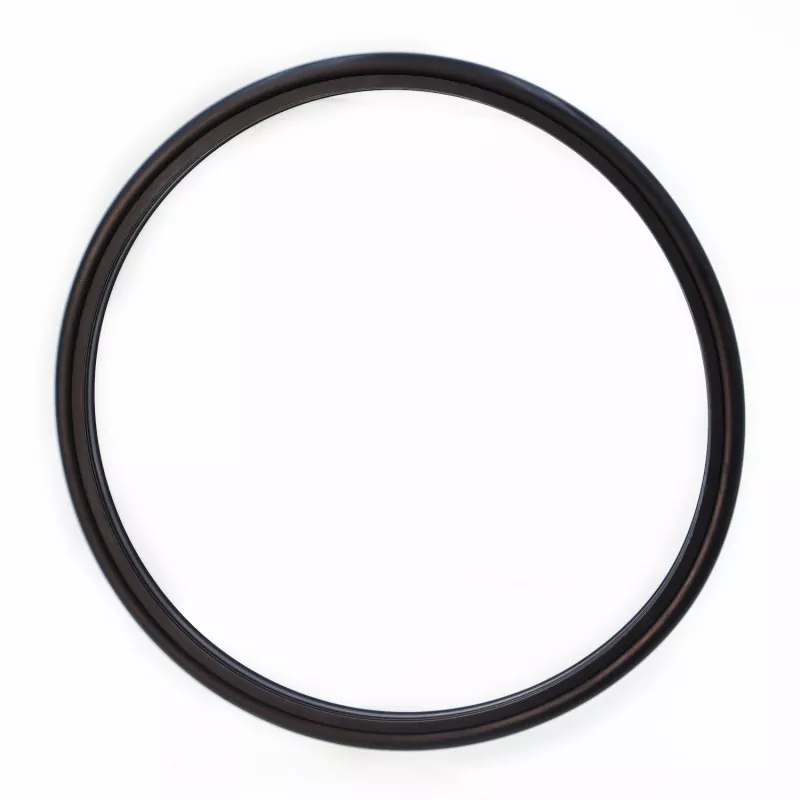

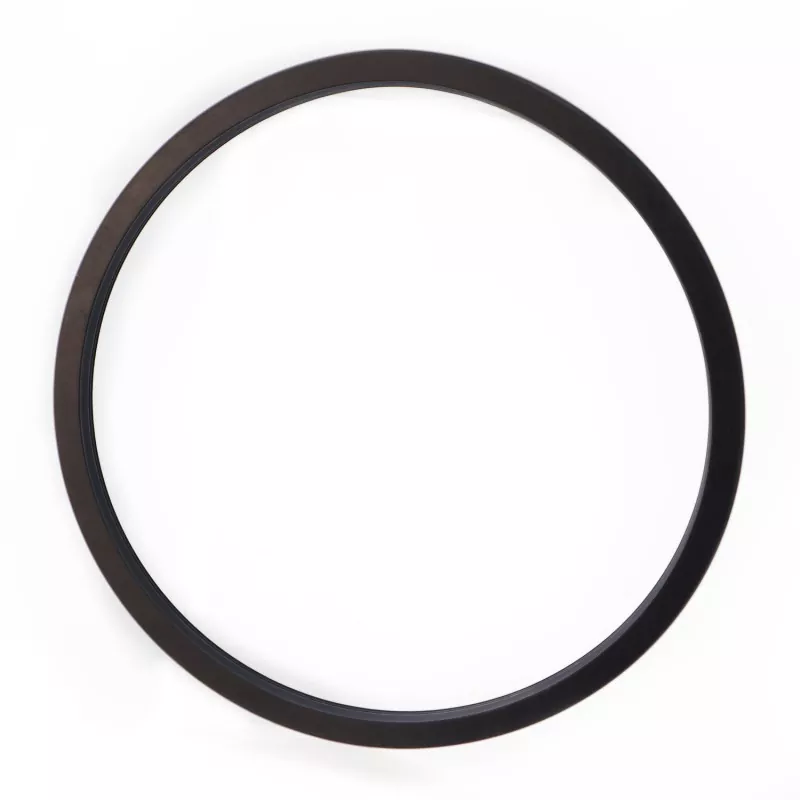

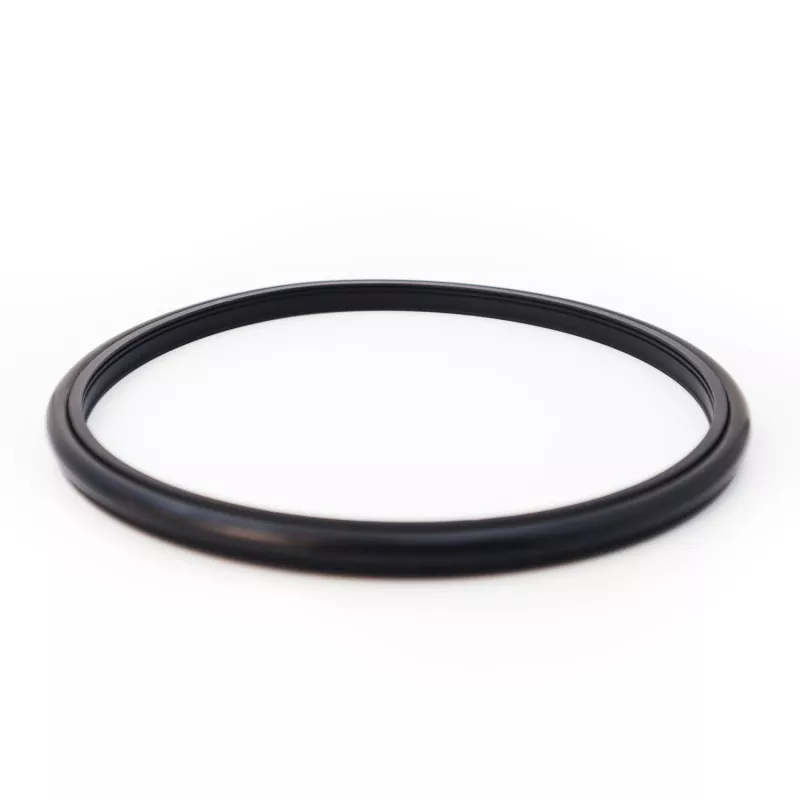

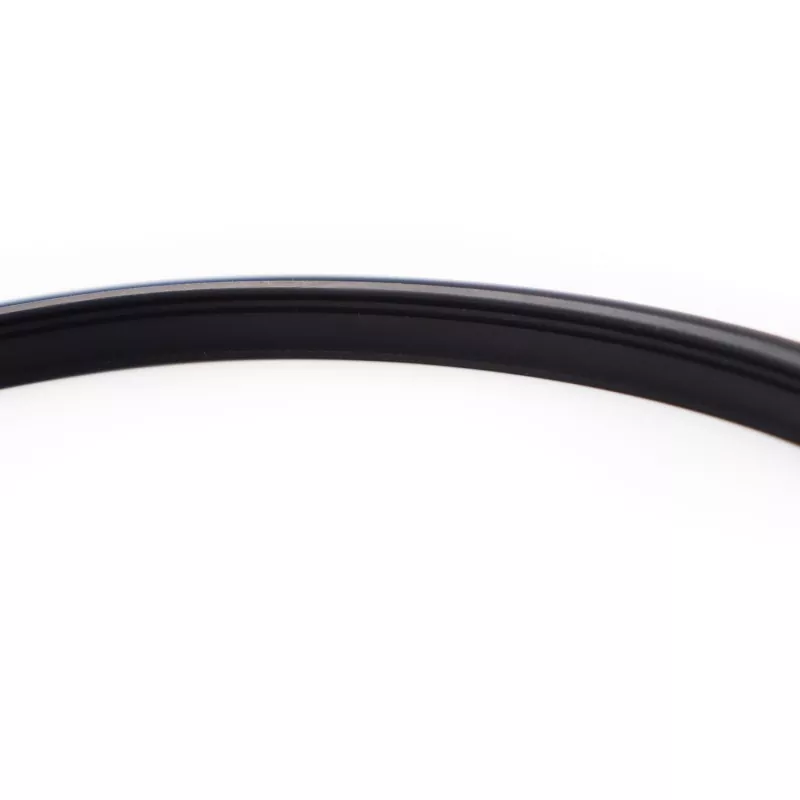

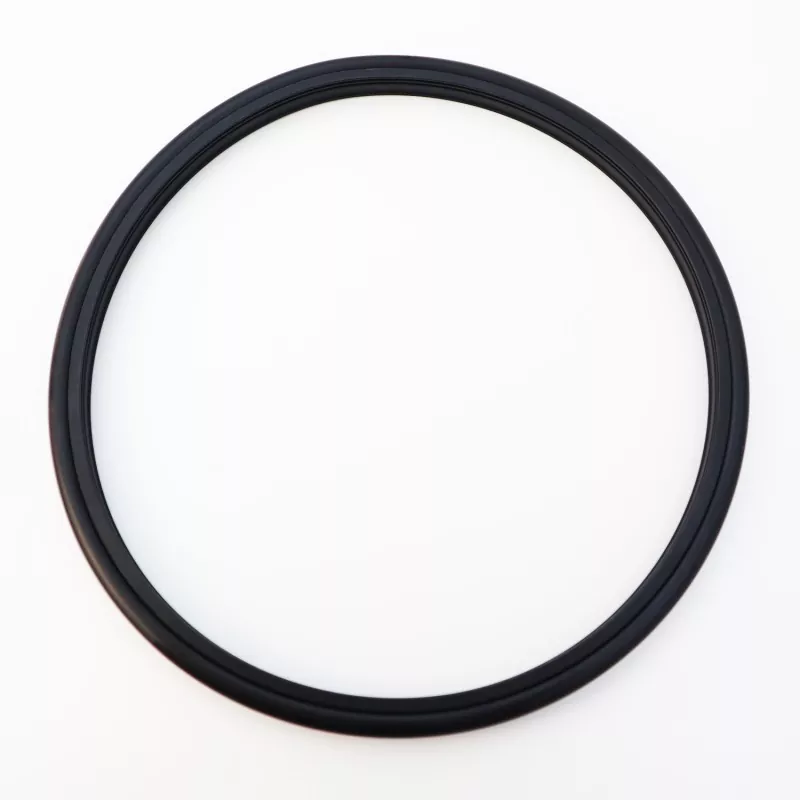

Vahvistettu hammastettu yhdistelmätiiviste RC2061 (suunniteltu sementtilietteen tiivistämiseen) koostuu erityisesti suunnitellusta hammastetusta tiivisterenkaasta, joka on valmistettu korkean suorituskyvyn teknisestä muovista ja kumisesta O-renkaasta; se soveltuu yksisuuntaiseen tiivistykseen hydraulisissa edestakaisissa ja pyörivissä sovelluksissa. Sen optimoitu huulenpaksuus kestää sementtilietteen ja mudan epäpuhtauksien aiheuttamaa eroosiota, mikä varmistaa luotettavan tiivistyksen ja pienen kitkan vaatien samalla minimaalista asennustilaa. Suunnittelu helpottaa asennusta ja huoltoa sekä vähentää tehokkaasti väliaineessa olevien hiukkasten aiheuttamaa nopeaa tiivisteen hajoamista.
Sitä käytetään pääasiassa sovelluksissa, kuten mäntäpumpuissa, mutapumpuissa, ruuviporaustyökaluissa, porauslaitteissa, öljyn etsintälaitteissa ja betoninsekoituslaitoksissa. Tärkeimmät ominaisuudet ovat pitkä käyttöikä, alhainen kitka, erinomainen tiivistyskyky, kompakti jalanjälki sekä helppo asennus ja huolto.
Kun käytetään mutamaisten väliaineiden tiivistämiseen, on suositeltavaa ruiskuttaa voitelurasvaa kahden (tai useamman) tiivisteelementin väliin.
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus (m/s) |
Keskikokoinen |
|
|
Edestakainen liike |
Pyörivä liike |
|||
|
≤100 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
≤2 |
Vesi, muta, raakaöljy, hydrauliöljy, emulsio |
|
-20 - +200 (FKM O-renkaalla) |
||||
1. Yhteensopivia O-rengasmateriaaleja ovat: RO1-nitriilikumi (NBR), RO2-fluorielastomeeri (FKM) jne.
2. Tiivistysrenkaan materiaali: Vakiomateriaali PTFE4; muita saatavilla olevia materiaaleja ovat PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 jne.
Tilausmalli: RC2061-80*91.7*7.6-PTFE4-R01 (malli - Akselin halkaisija * Uran halkaisija * Uran leveys - Materiaalikoodi)
Saatavana missä tahansa koossa määritetyllä alueella.
|

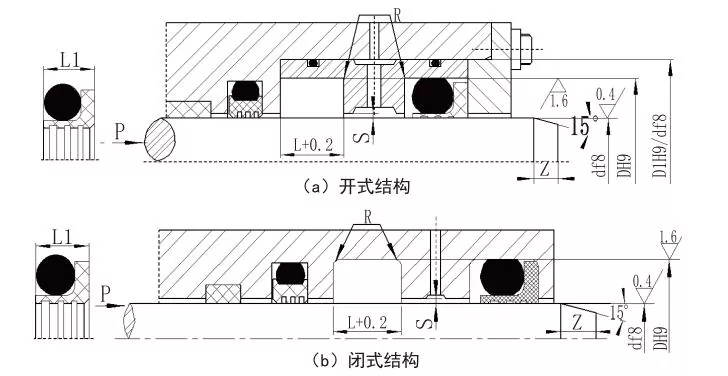

Akselin halkaisijaalue Vakiotyyppi d f8 RC2061 |
Akselin halkaisijaalue Raskaaseen käyttöön d f8 RC2061-Z |
Uran halkaisija D H9 |
Uran leveys L+0,2 |
Tiivisteen leveys L1 |
Kulman säde Rmax |
Säteittäinen välys Smax |
Viiste Zmin |
O-renkaan poikkileikkauksen halkaisija |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5-15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16-38,9 |
5-15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108 ~ 670,9 |
39-107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108 ~ 670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Huomautus: 1. Akselin halkaisijalle ≤30 mm suositellaan avointa uraa.
2. Kiertotiivistyssovelluksissa suositellaan akselin pinnan kovuutta HRC ≥58.
3. Yli 30 MPa:n paineille suositellaan H8/f8-sovitusta suulakepuristusrakoon.
