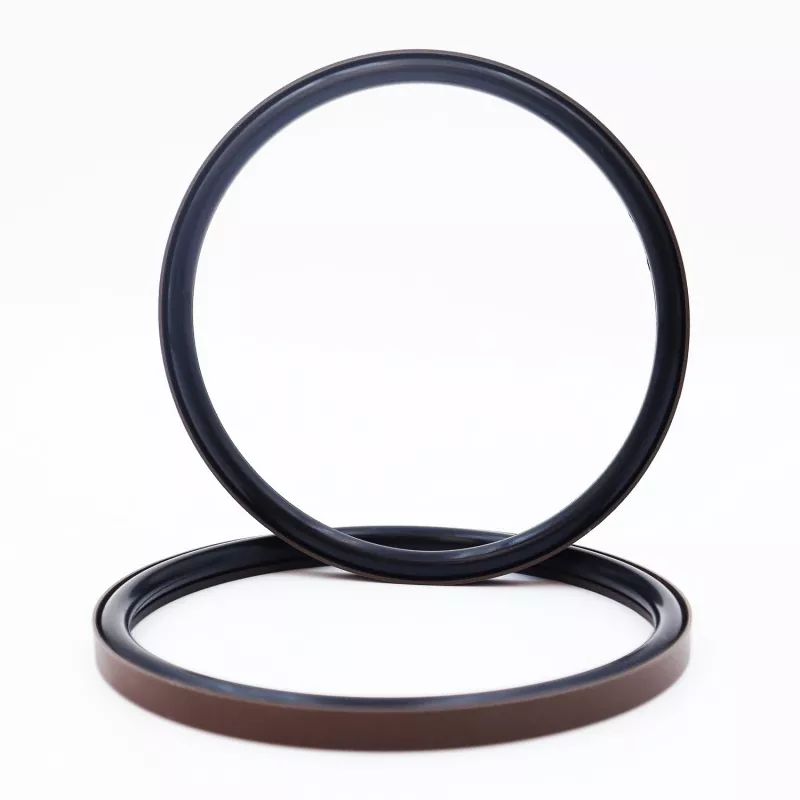

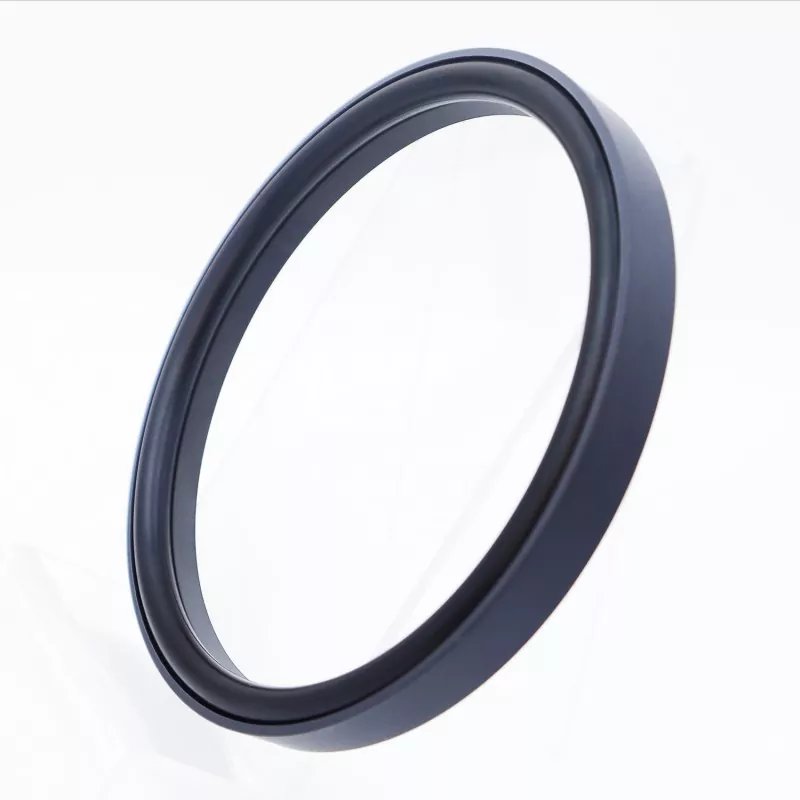

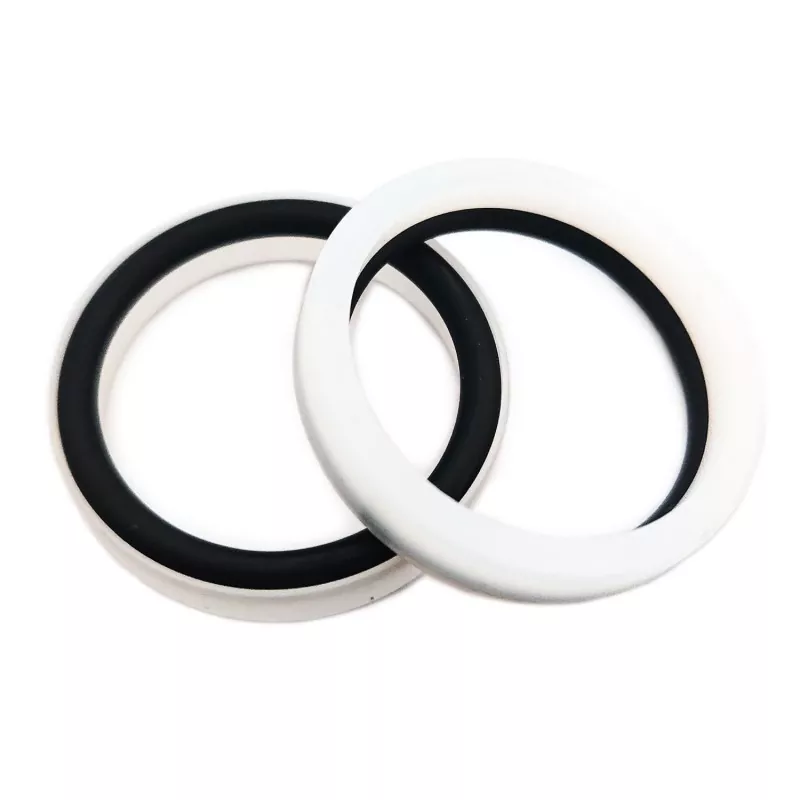

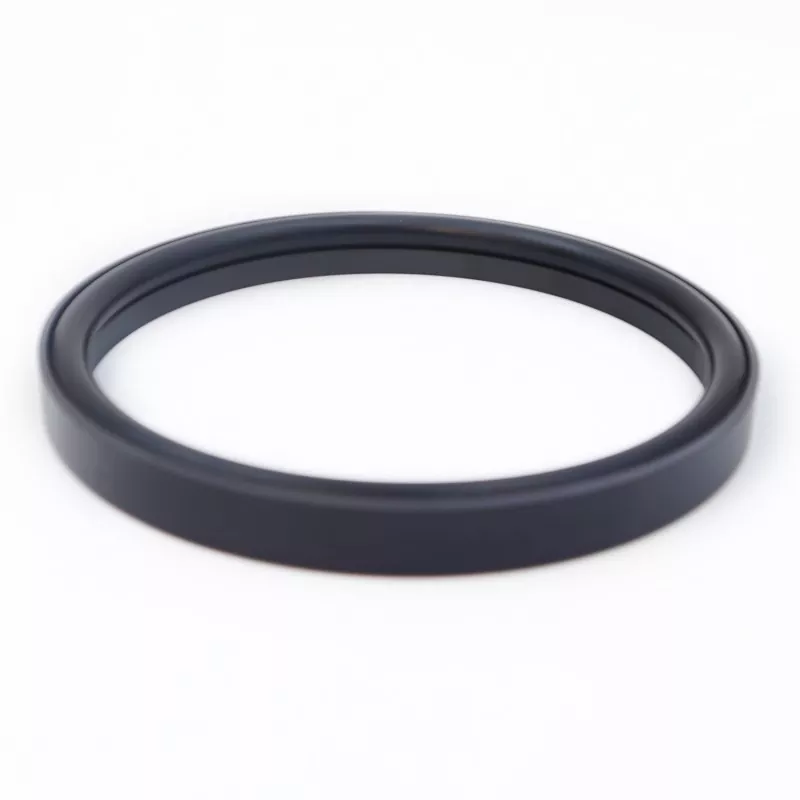

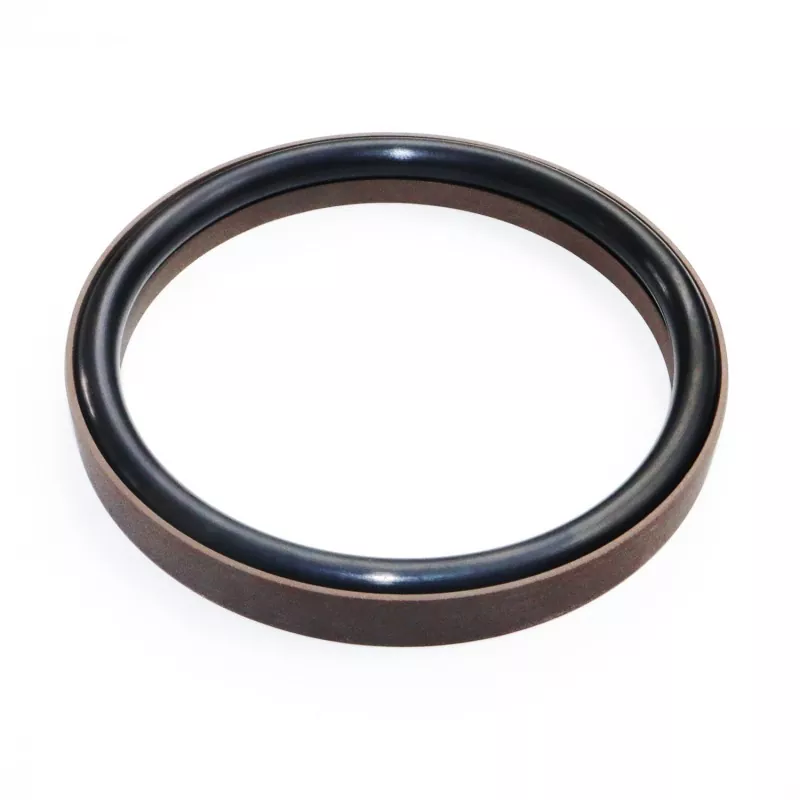

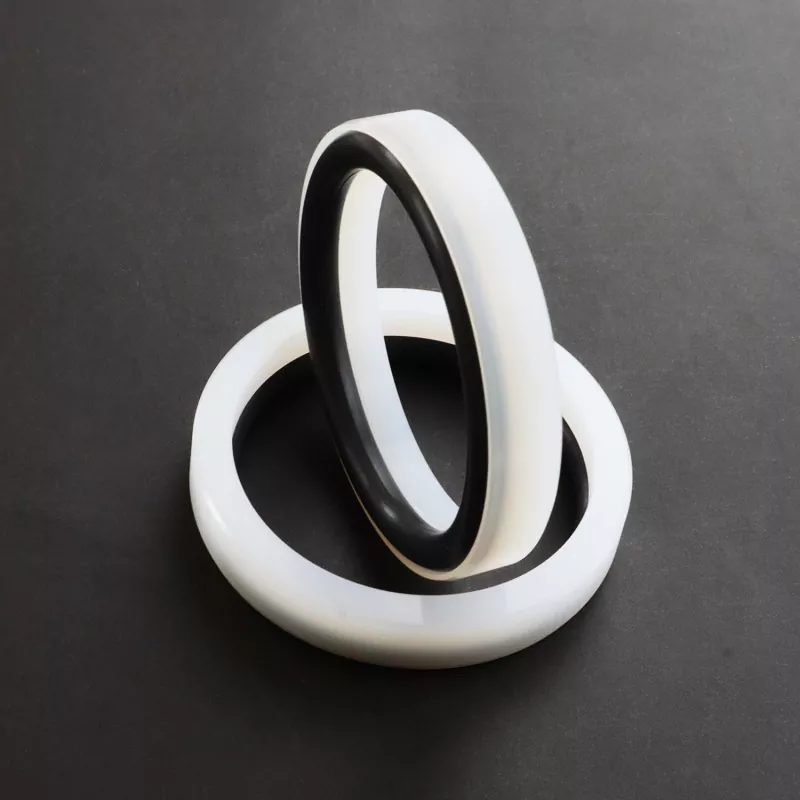

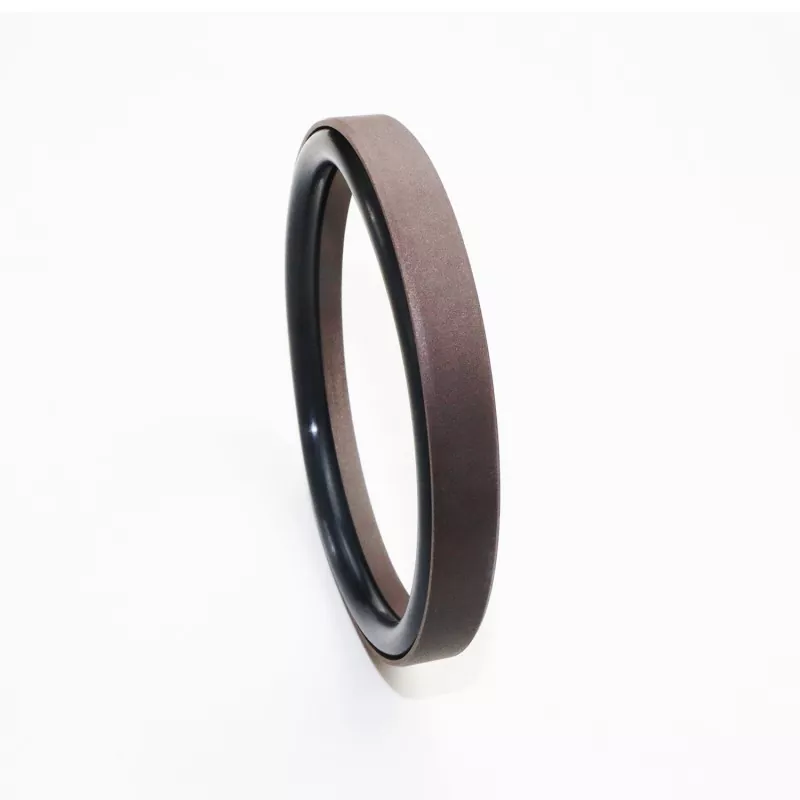

Vahvistettu porrastiiviste tangolle (suunniteltu erittäin korkeapaineisiin ja vesipohjaisiin sovelluksiin) koostuu vahvistetusta suorakulmaisesta PTFE-tiivisterenkaasta (tai PTFE-komposiitista) ja kumisesta O-renkaasta. Se on saatavana RC58- ja RC59-sarjoissa käytetystä O-renkaasta riippuen (GB1235-standardin mukainen). Se tarjoaa alhaisen kitkan suorituskyvyn – varmistaa nollavastuksen käynnistettäessä ja tasaisen edestakaisen liikkeen ilman luistamista – ja soveltuu pitkäaikaiseen käyttöön öljyttömässä ympäristössä, mikä vähentää merkittävästi laitteiden vikojen todennäköisyyttä ja alentaa ylläpitokustannuksia.
Tiivisterenkaan optimoidun paksuuden ansiosta tiiviste toimii tehokkaasti myös käytettäessä vettä tai muita alhaisen viskositeetin väliaineita. Vahvistetun tiivisterenkaan rakenne parantaa myös sen kestävyyttä korkeita ja erittäin korkeita paineita vastaan. Yleensä tätä tiivistettä ei voi asentaa suljettuun uraan.
1. Matala kitka: minimaalinen käynnistysvastus, tasainen liike, yhtäläinen dynaaminen ja staattinen kitka, eikä luistamista;
2. Pitkä käyttöikä: sopii öljyttömään voitelusovellukseen;
3. Soveltuu korkeapaineisten ja ultrakorkeapaineisten järjestelmien sekä matalaviskositeettisten väliaineiden, kuten veden, tiivistämiseen;
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus m/s |
Media |
|
≤200 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
Mineraalipohjaiset hydrauliöljyt, palonkestävät nesteet (HFA/HFB), vesi jne. |
|
-20 - +200 (FKM O-renkaalla) |
1. Yhteensopivia O-rengasmateriaaleja ovat: RO1-nitriilikumi (NBR), RO2-fluorielastomeeri (FKM) jne.
2. Tiivistysrenkaan materiaali: Vakiomateriaali PTFE3; vaihtoehtoisia materiaaleja ovat PTFE2, PTFE4 ja muut korkean suorituskyvyn muovit.
Tilausmalli: RC58—80x69.2x10.5—PTFE3—R01
Malli - Poran halkaisija x uran halkaisija x uran leveys | PTFE3 - Muutettu PTFE-materiaalikoodi | R01 - O-renkaan materiaalikoodi
Parametrialueen sisällä olevat tekniset tiedot ovat saatavilla.
|

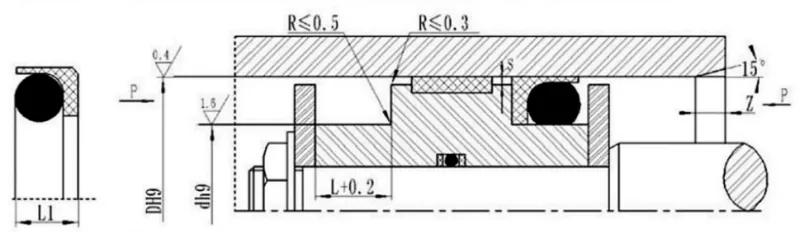

Vakiomalli DH9 RC58 |
Kevyt DH9 RC58-Q |
Kestävä DH9 RC58-Z |
Uran halkaisija d h9 |
Uran leveys L+0,2 |
Tiivisteen korkeus L1 |
Kulman säde Rmax |
Säteittäinen välys Smax |
Viiste Zmin |
O-renkaan langan halkaisija tehdä |
|
|
<20MPA |
<60MPA |
|||||||||
|
8-12.9 |
13-23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13-23.9 |
24-49,9 |
9-12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24-49,9 |
50 ~ 121,9 |
13-23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50 ~ 121,9 |
122 ~ 690,9 |
24-49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122 ~ 690,9 |
691-999 |
50 ~ 121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691-999 |
1000 ~ 1599 |
122 ~ 690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
> 1600 |
691-999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
> 1600 |
- |
1000 ~ 1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Huomautus: Paineille >60 MPa käytetään H8/f8-sovitustoleranssia tiivisteen pohja-alueella; ultrakorkeapainetiivistykseen, Smax < 0,05.
Yhteensopiva GB1235 O-renkaiden kanssa; mitä tahansa kokoa määritetyn parametrialueen sisällä voidaan toimittaa.
|
Aukon alue D H9 |
Uran halkaisija d h9 |
Uran leveys L+0,2 |
Säteittäinen välys Smax |
Kulman säde Rmax |
Viiste Zmin |
O-renkaan langan halkaisija tehdä |
|
|
<20MPA |
<60MPA |
||||||
|
10-54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55-165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166-1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
