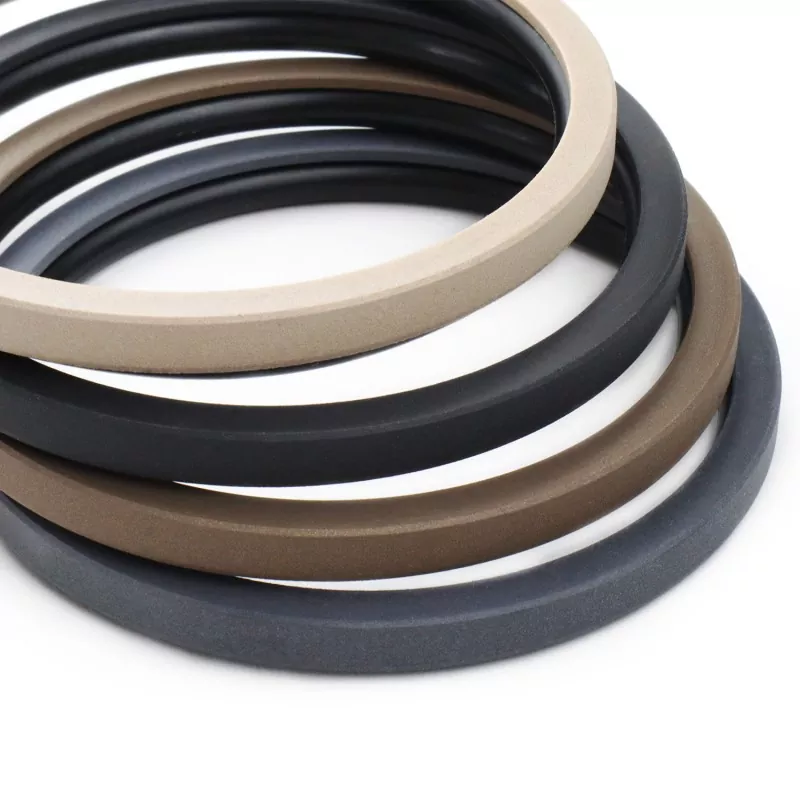

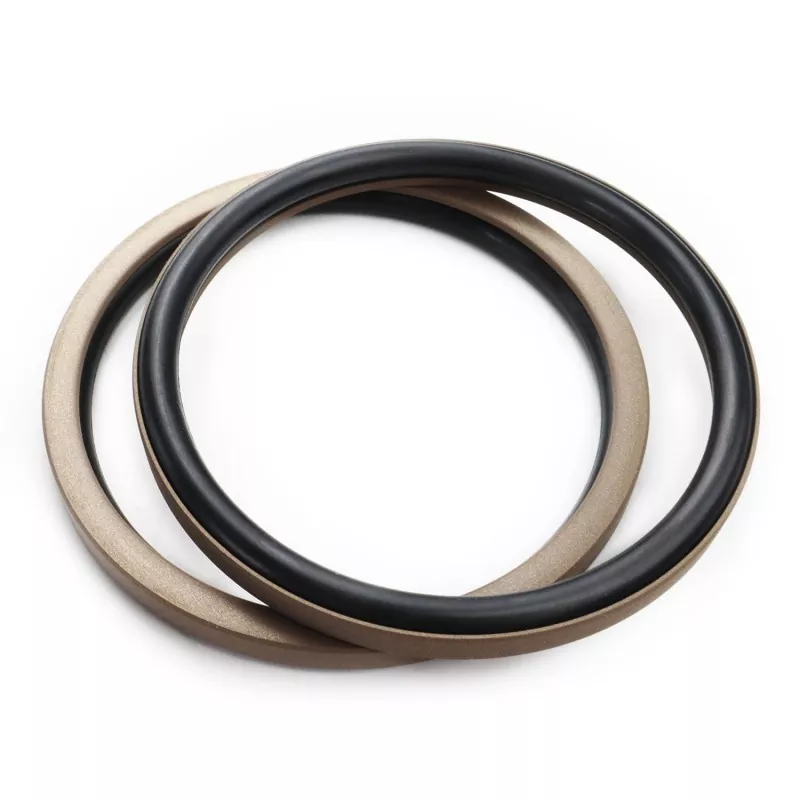

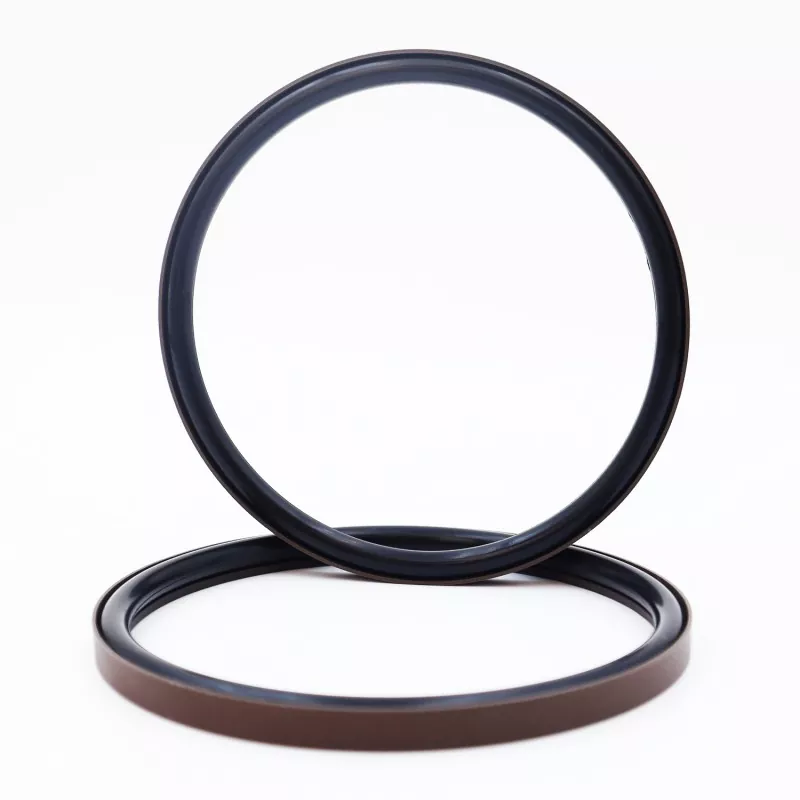

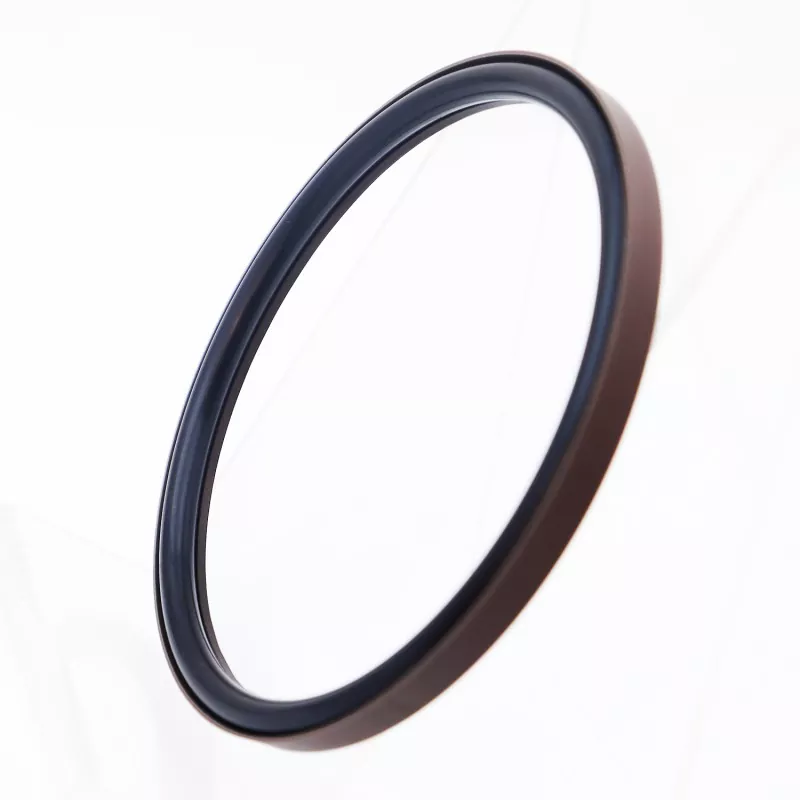

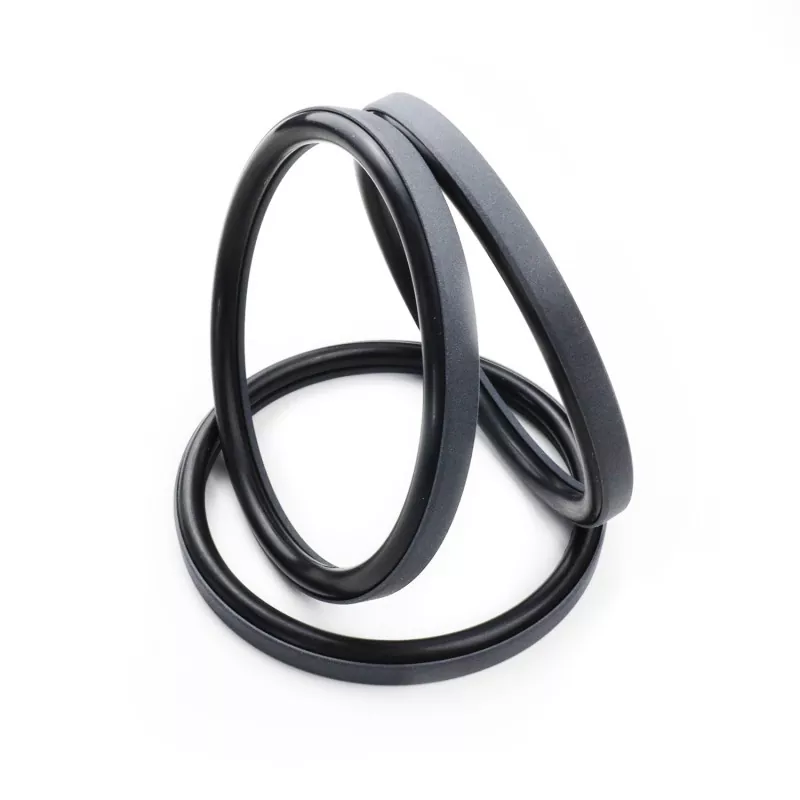

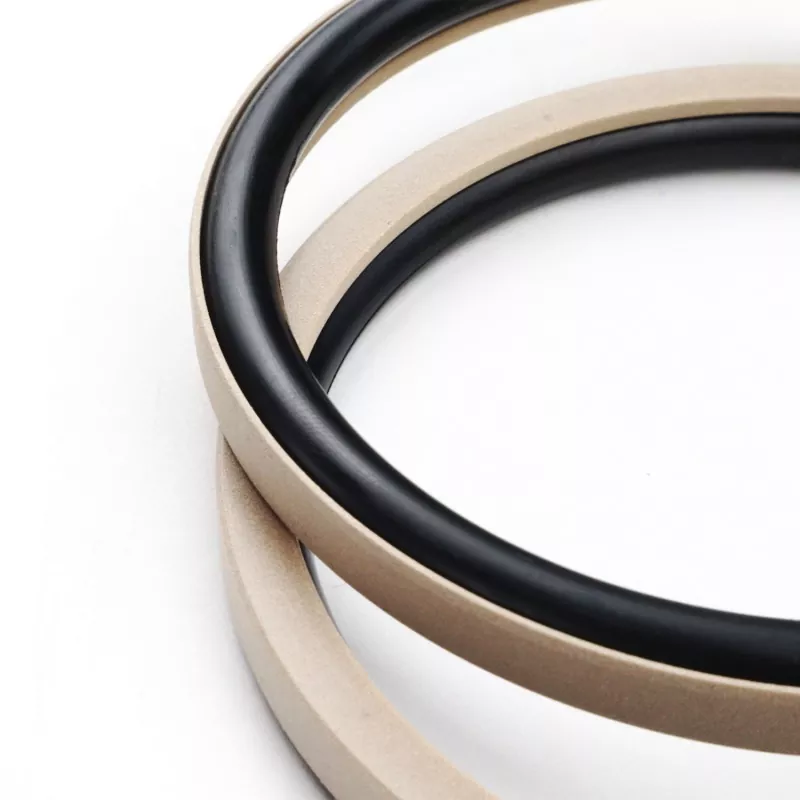

Männän oikeakulmainen yhdistetty tiiviste koostuu suorakulmaisesta PTFE-tiivisterenkaasta (tai PTFE-komposiitista) ja kumisesta O-renkaasta; se on suunniteltu yksitoimiseen tiivistykseen hydraulisissa ja pneumaattisissa edestakaisissa sovelluksissa. Se on luokiteltu RC51- ja RC52-sarjoihin vastaavan O-renkaan perusteella (yhteensopiva GB1235-standardin kanssa). Suorakulmaisessa tiivisterenkaassa on ohut huulirakenne, joka tarjoaa erinomaiset seurannan kompensointiominaisuudet, mikä johtaa erinomaiseen tiivistyskykyyn.
Tuotteella on pieni kitkakerroin ja minimaalinen murtumiskitka. Se varmistaa tasapainoisen dynaamisen ja staattisen kitkan, toimii sujuvasti ilman "stick-slip" (nykivää liikettä), tukee öljyttömiä voiteluolosuhteita ja tarjoaa pitkän käyttöiän.
Sen kompakti rakenne sopii tavallisiin uriin ja mahdollistaa helpon asennuksen ja huollon, joten se on ihanteellinen tiivistysvaihtoehto erilaisten hydraulisylintereiden mäntäkokoonpanoille.
1. Soveltuu sekä hydraulisiin että pneumaattisiin sovelluksiin;
2. Erinomainen tiivistyskyky sekä korkea- että matalapaineympäristöissä;
3. Alhainen kitka, minimaalinen irtoamiskitka, tasainen toiminta, tasapainoinen dynaaminen ja staattinen kitka, eikä luistamista;
4. Pitkä käyttöikä; sopii öljyttomiin voitelusovelluksiin;
5. Kompakti muotoilu; helppo asentaa ja huoltaa;
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus m/s |
Media |
|
≤70 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
Mineraalipohjaiset hydrauliöljyt, palonkestävät nesteet (HFA/HFB), kaasut jne. |
|
-20 - +180 (FKM O-renkaalla) |
1. Mukana toimitettavan O-renkaan materiaaleja ovat: R01 Nitriilikumi (NBR), R02 Fluorielastomeeri (FKM) jne.
2. Tiivistysrenkaan materiaali: Vakiomateriaali PTFE3; muita saatavilla olevia vaihtoehtoja ovat PTFE2, PTFE4 ja muut korkean suorituskyvyn muovit.

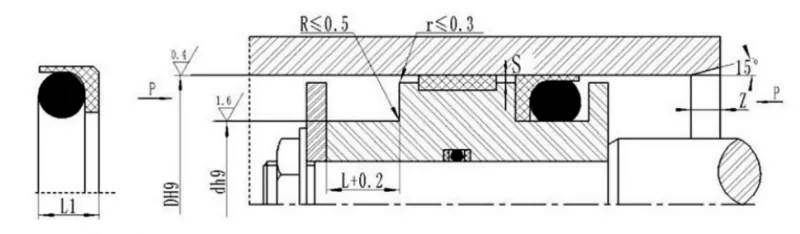

Tilausmalli: RC51—80x70x7,6—PTFE3—R01
Malli - Sylinterin reikä x uran halkaisija x uran leveys | PTFE3: Muutettu PTFE-materiaalikoodi | R01: O-renkaan materiaalikoodi
Määritetyillä alueilla olevat tekniset tiedot ovat saatavilla.
|
Vakiomalli DH9 RC51 |
Kevyt DH9 RC51-Q |
Kestävä DH9 RC51-Z |
Uran halkaisija d h9 |
Uran leveys L+0,2 |
Tiivisteen korkeus L1 |
Säteittäinen välys Smax |
Viiste Zmin |
O-renkaan langan halkaisija ei |
|
|
<20MPA |
<40MPA |
||||||||
|
8-12 |
12,9-23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9-23,9 |
24-49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24-49,9 |
50 ~ 121,9 |
12,9-23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50 ~ 121,9 |
122 ~ 690,9 |
24-49,9 |
D-10,0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122 ~ 690,9 |
691-999 |
50 ~ 121,9 |
D-13,0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691-999 |
1000 ~ 1599 |
122 ~ 690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥ 1600 |
691-999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥ 1600 |
- |
1000 ~ 1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Huomautuksia:1. Kevyt sarja on helpompi asentaa suljettuihin, yli 30 mm leveisiin uriin.
2. Ota yhteyttä yritykseen koskien asennusta suljettuihin uriin.
3. Jos paine on yli 40 MPa, käytä H8/f8-sovitustoleranssia tiivisteen pohja-alueella.
