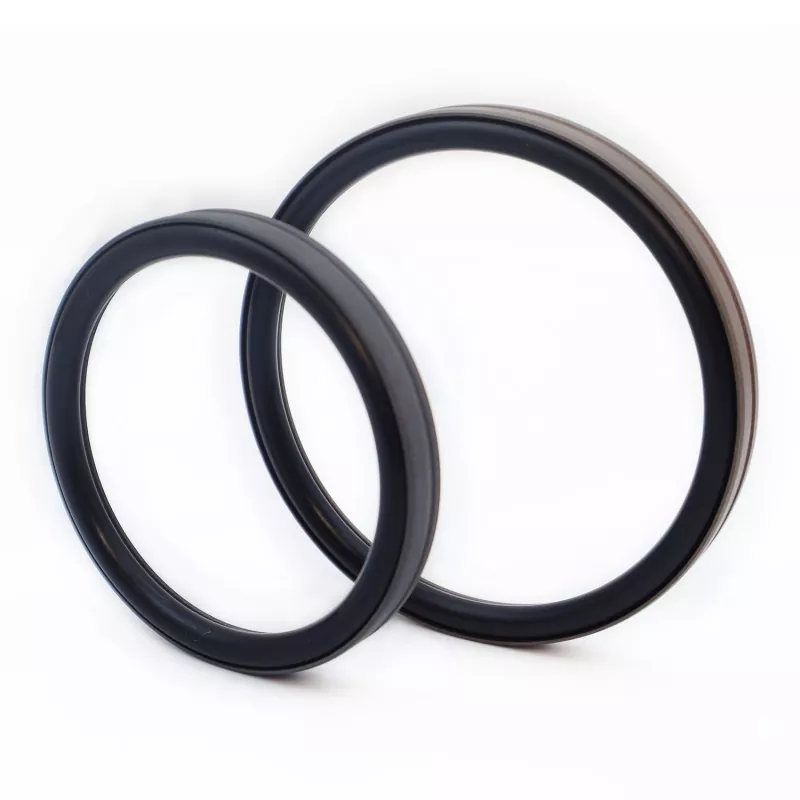

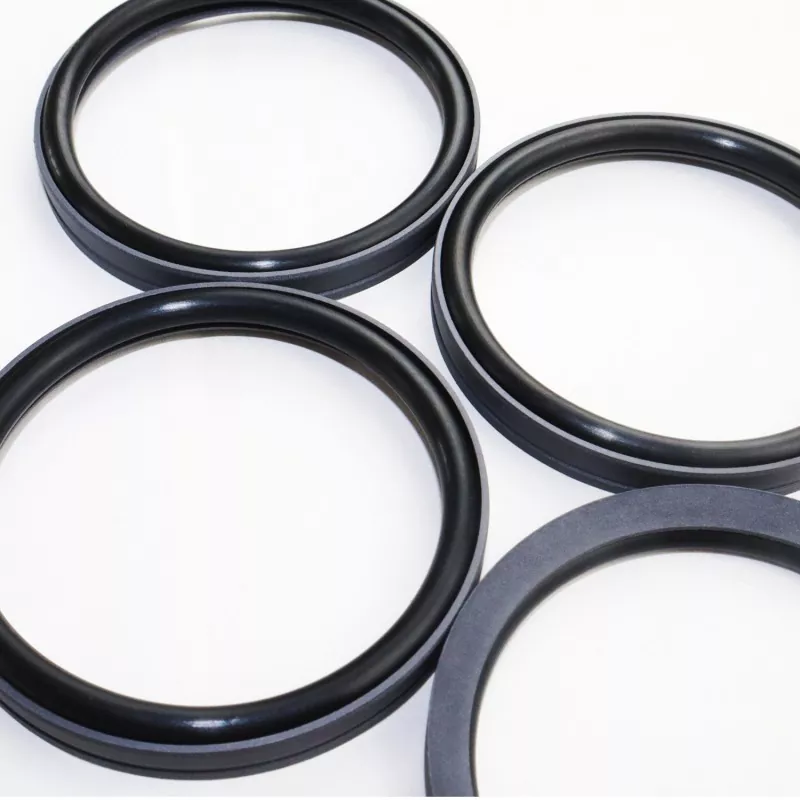

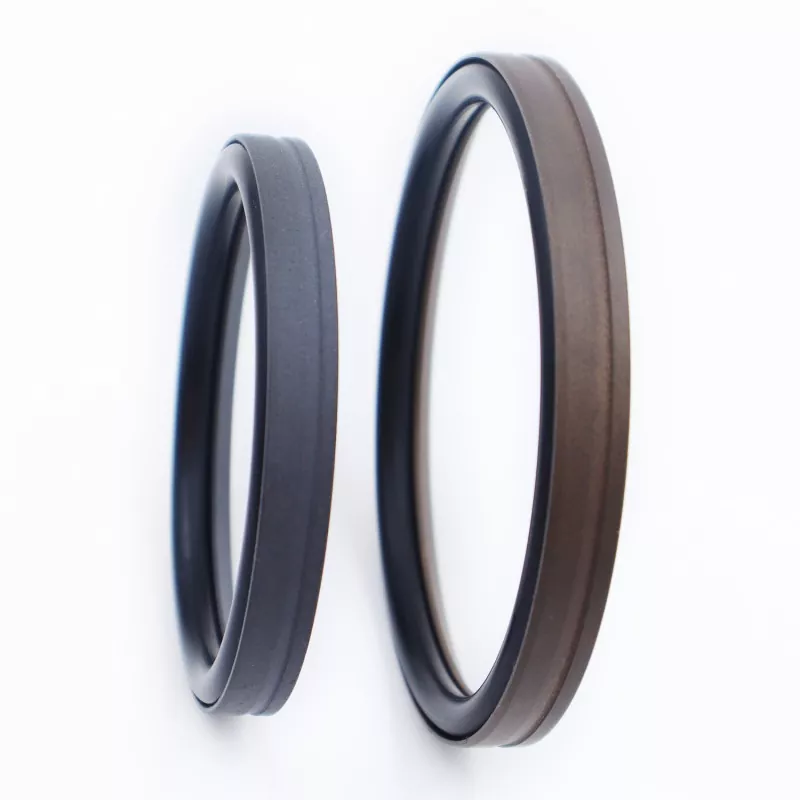

Porausjalkatyyppinen yhdistetty tiiviste koostuu PTFE:stä (tai PTFE-komposiitista) valmistetusta jalan muotoisesta tiivisterenkaasta ja kumisesta O-renkaasta; se on suunniteltu yksitoimiseen tiivistykseen hydraulisissa ja pneumaattisissa edestakaisissa sovelluksissa. Se on luokiteltu RC53- ja RC54-sarjoihin vastaavan O-renkaan perusteella (yhteensopiva GB1235-standardin kanssa). Tiivistysrenkaan ohuthuulirakenteen ansiosta se tarjoaa erinomaisen seurannan kompensoinnin ja erinomaisen tiivistyskyvyn. Se toimii hyvin sekä korkeassa että matalassa paineessa, toimii ilman "slip-slip" (ryömimistä), tukee pitkäaikaista öljytöntä tiivistystä ja sitä käytetään laajalti korkeapaineisissa sylinterimännissä.

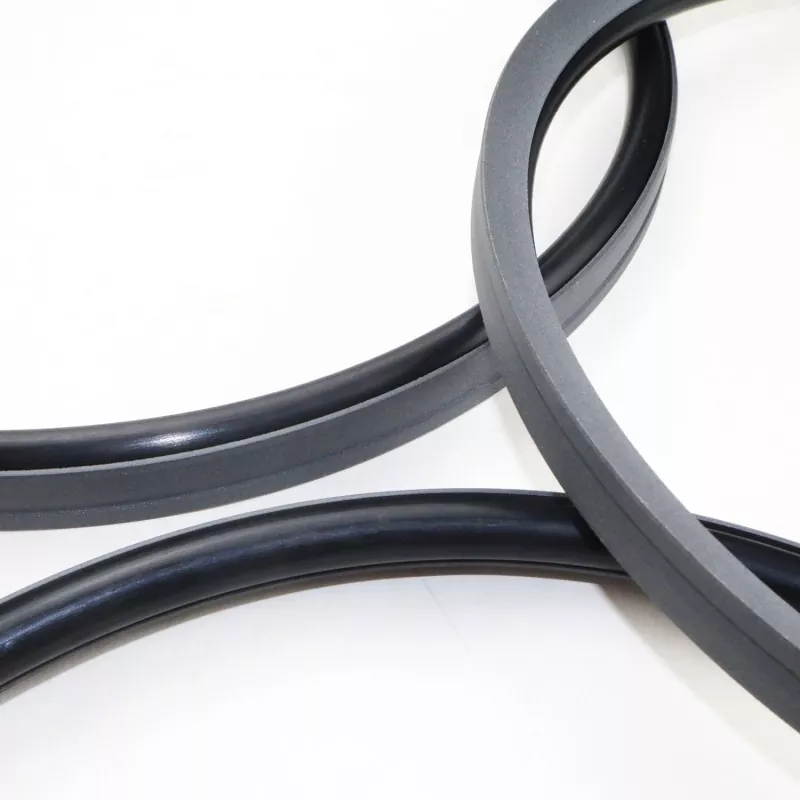

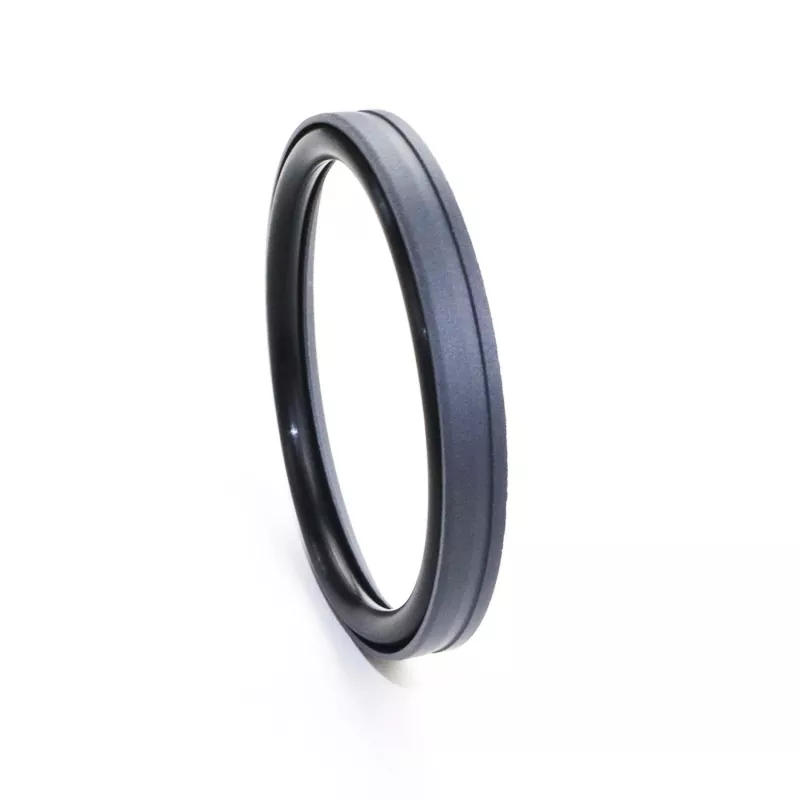

Jalan muotoisen tiivistepinnan kiilamainen ura parantaa tiivisteen eheyttä ja kontaminaatiokestävyyttä samalla, kun se vähentää kitkaa. Rakennerakenne parantaa myös tiivisteen paineensietokykyä. Yleensä se ei sovellu asennettavaksi suljettuihin uriin.
1. Soveltuu sekä hydraulisiin että pneumaattisiin sovelluksiin;
2. Erinomainen tiivistyskyky sekä korkeassa että matalassa paineessa;
3. Matala kitka, minimaalinen irtoamisvastus, tasainen liike, yhtäläinen dynaaminen ja staattinen kitka, eikä luistamista;
4. Pitkä käyttöikä; sopii öljyttomiin voitelusovelluksiin;
5. Soveltuu korkeapaine- ja ultrakorkeapainetiivistykseen;
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus m/s |
Media |
|
≤100 |
-35 - +100 (NBR O-renkaalla) |
≤6 |
Mineraalipohjaiset hydrauliöljyt, palonkestävät nesteet (HFA/HFB), kaasut jne. |
|
-20 - +180 (FKM O-renkaalla) |
1. Yhteensopivia O-rengasmateriaaleja ovat: R01 Nitriilikumi (NBR), R02 Fluorielastomeeri (FKM) jne.
2. Tiivistysrenkaan materiaali: Vakiomateriaali PTFE3; muita saatavilla olevia materiaaleja ovat PTFE2, PTFE4 ja muut korkean suorituskyvyn muovit.

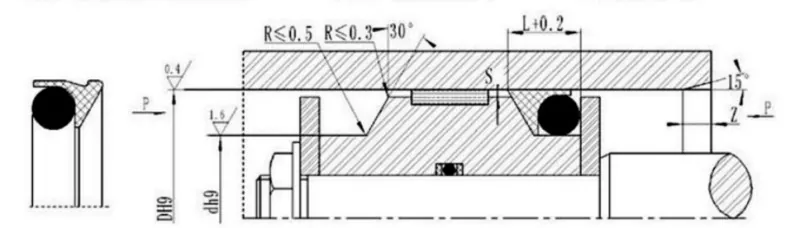

Tilausmalli: RC53-80x69.6x9.8-PTFE3-R01
Poran halkaisija x uran halkaisija x uran leveys | PTFE3: Muutettu PTFE-materiaalikoodi | R01: O-renkaan materiaalikoodi
Mikä tahansa koko parametrialueella on saatavana
|
Aukon alue D H9 |
Uran halkaisija d h9 |
Uran leveys L+0,2 |
Säteittäinen välys Smax |
Viiste Zmin |
O-renkaan langan halkaisija tehdä |
|
|
<40Mpa |
<60Mpa |
|||||
|
13-24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25-49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50-121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122-1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Yhteensopiva GB1235 O-renkaiden kanssa; mitä tahansa kokoa määritetyn alueen sisällä voidaan toimittaa.
|
Aukon alue D H9 |
Uran halkaisija d h9 |
Uran leveys L+0,2 |
Säteittäinen välys Smax |
Viiste Zmin |
O-renkaan langan halkaisija tehdä |
|
|
<40Mpa |
<60Mpa |
|||||
|
12-49 |
D-7,0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50-169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170-1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Huomautus: Paineille >60 MPa käytetään H8/8-sovitustoleranssia tiivisteen pohja-alueella ja ultrakorkean paineen tiivisteen välys Smax on <0,05.
