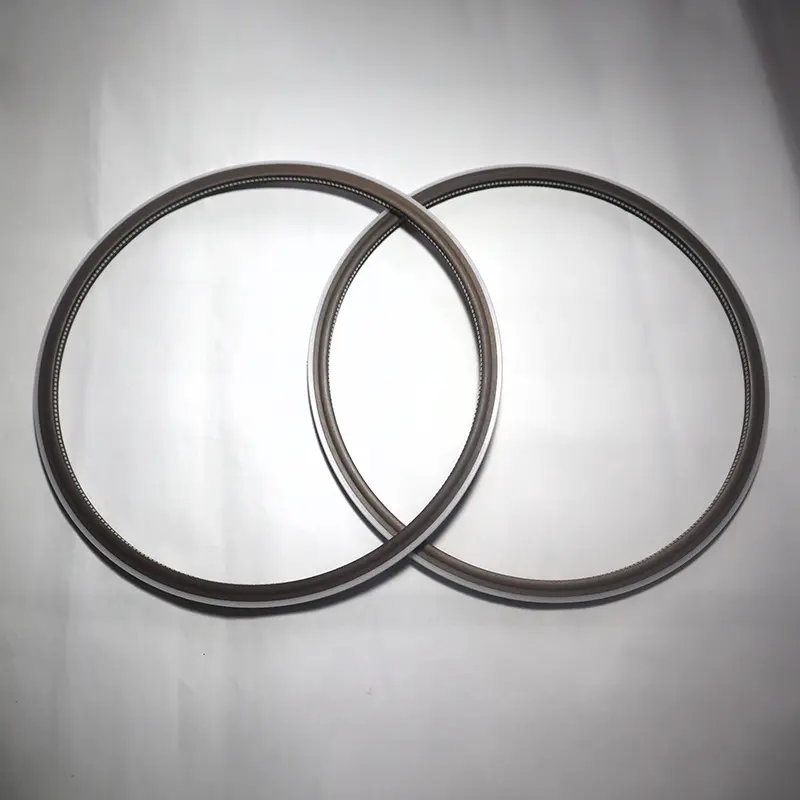

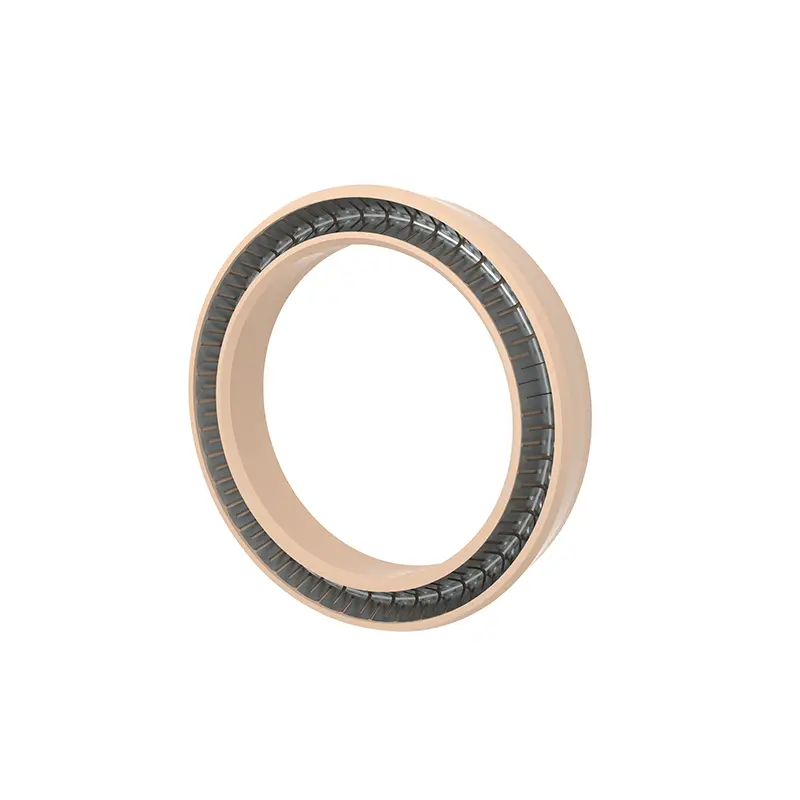

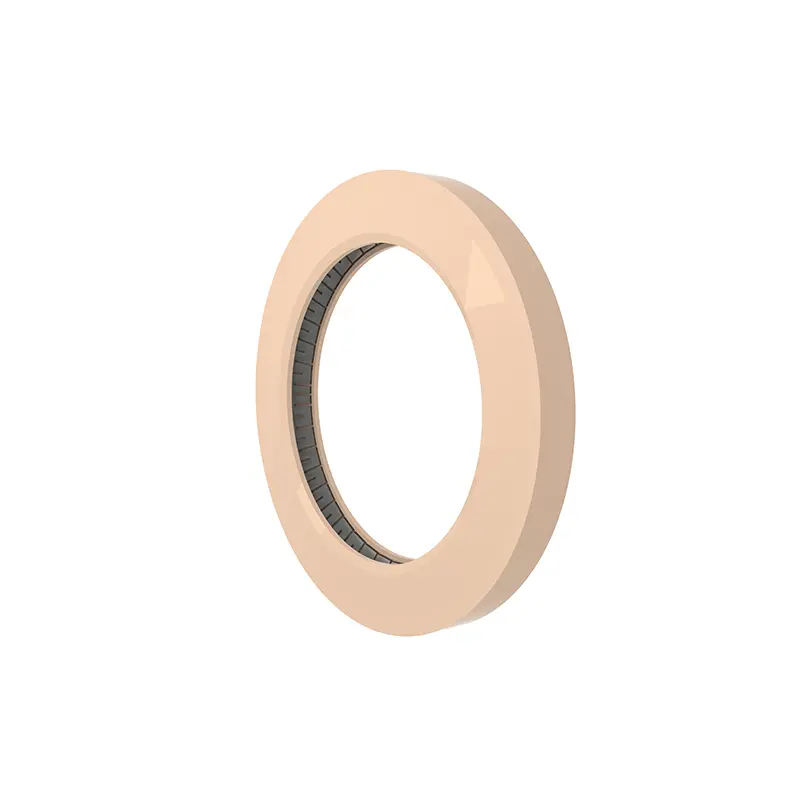

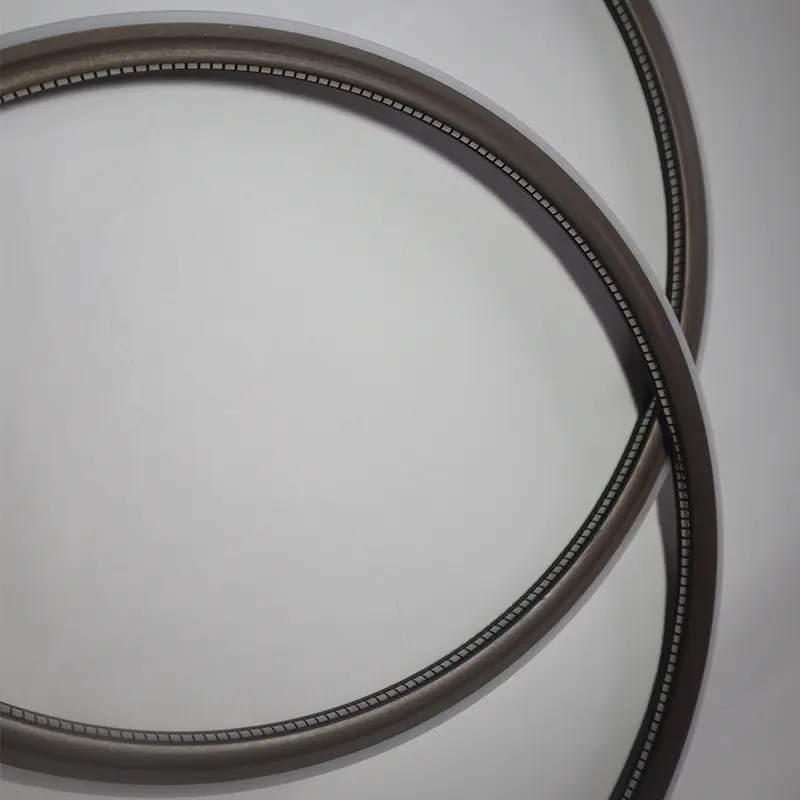

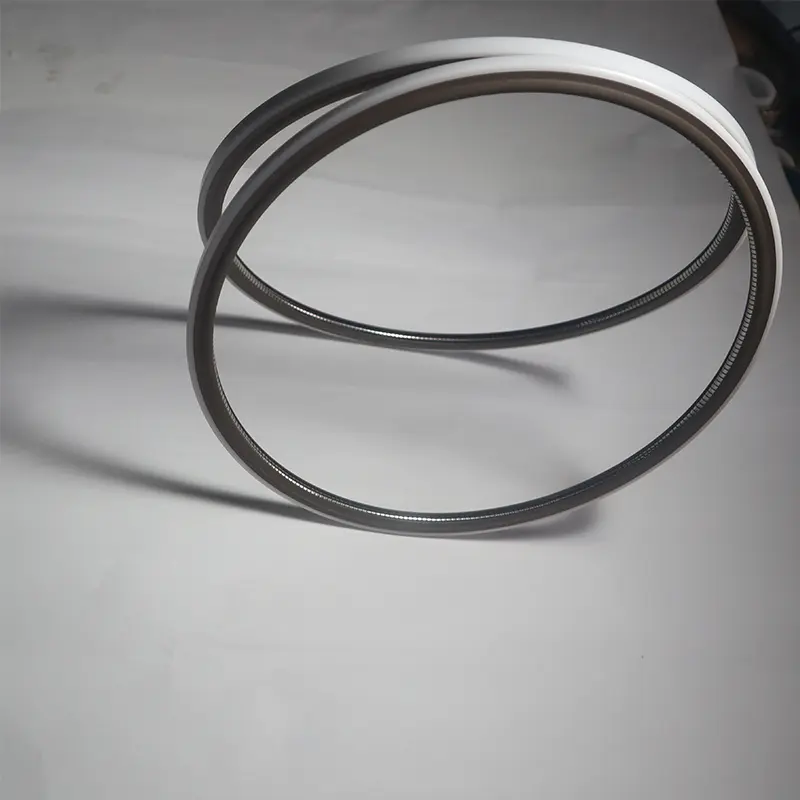

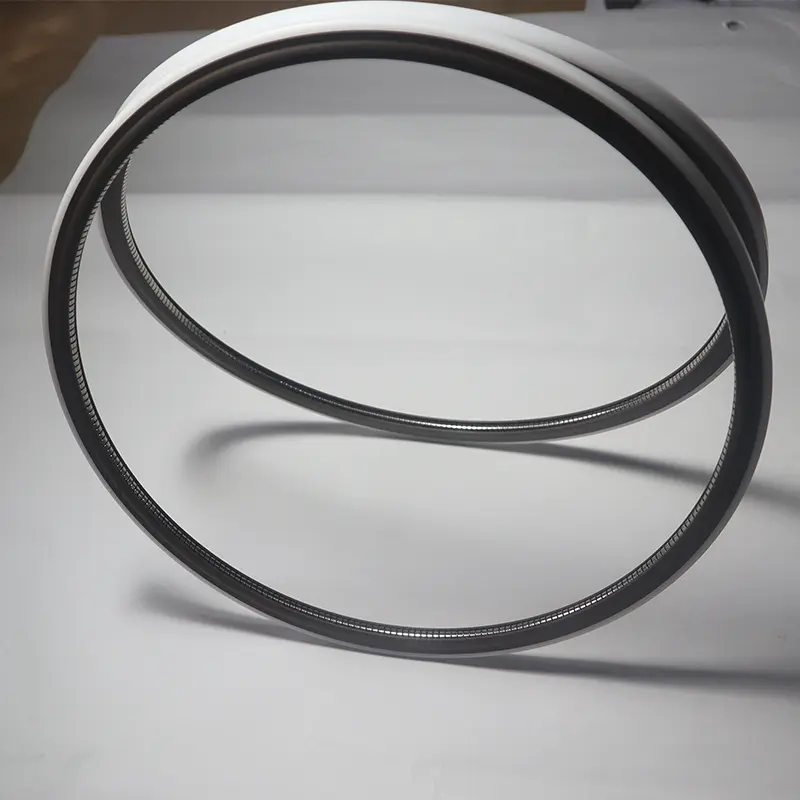

Käynnistämme päätylaipan jousenvirtaiset tiivisteet sisältävät erilaisia malleja, joista jokaisella on omat alajaot. Ne kaikki on tiukasti kehitetty, tuotettu ja testattu.

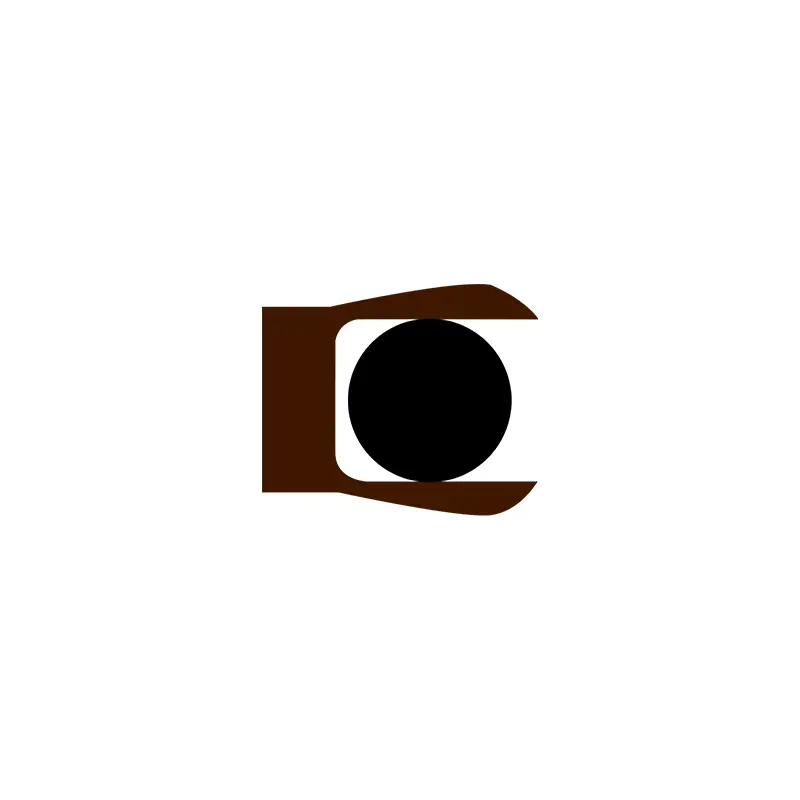

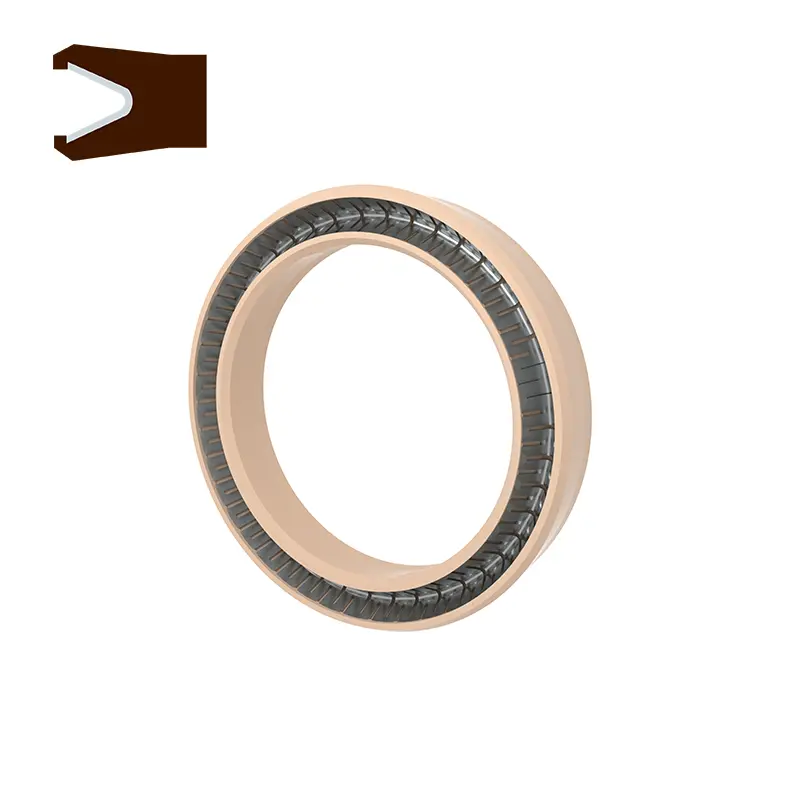

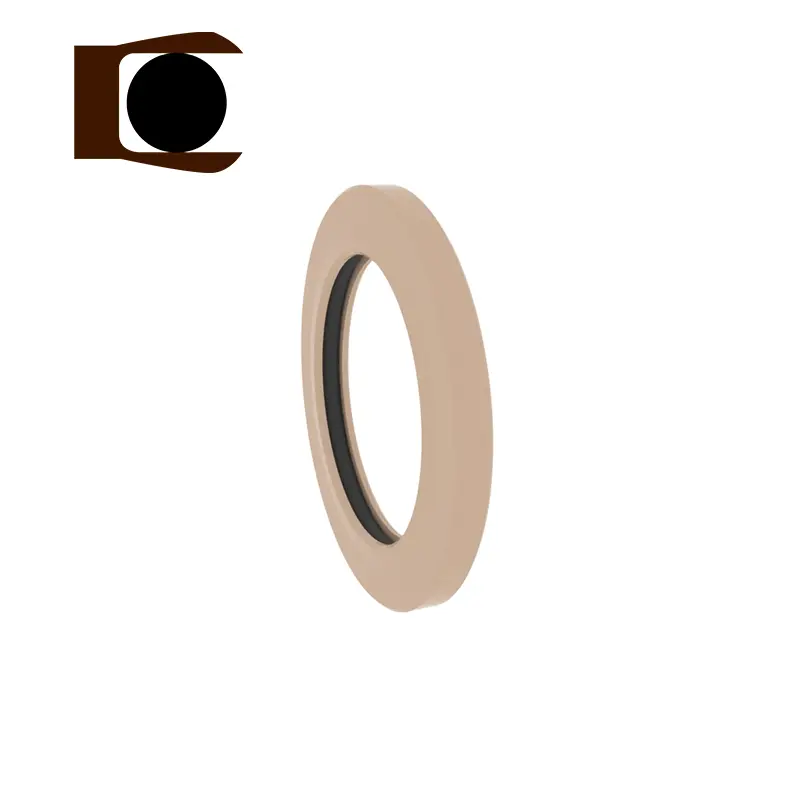

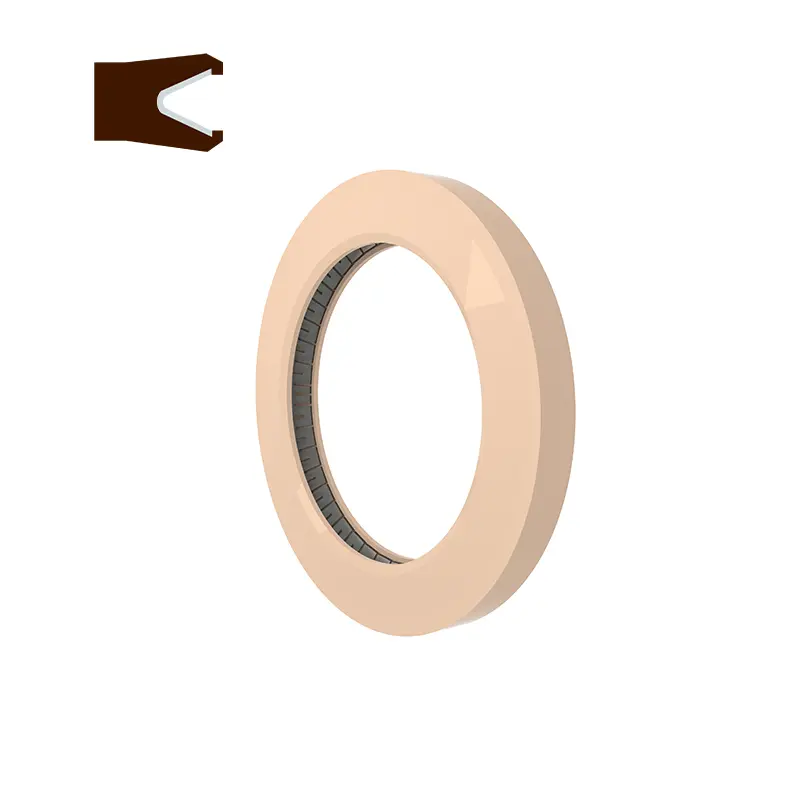

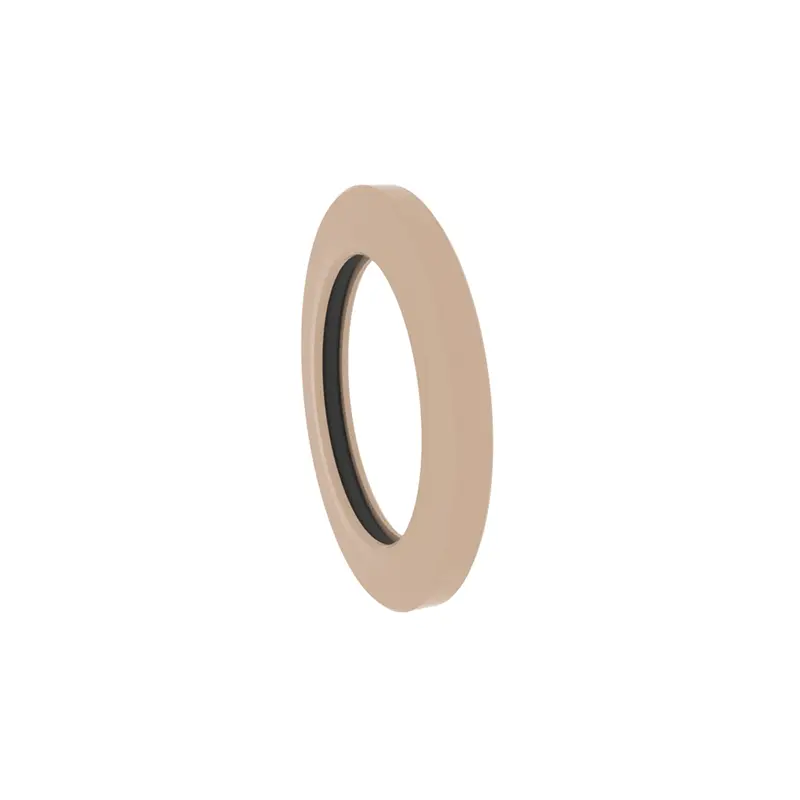

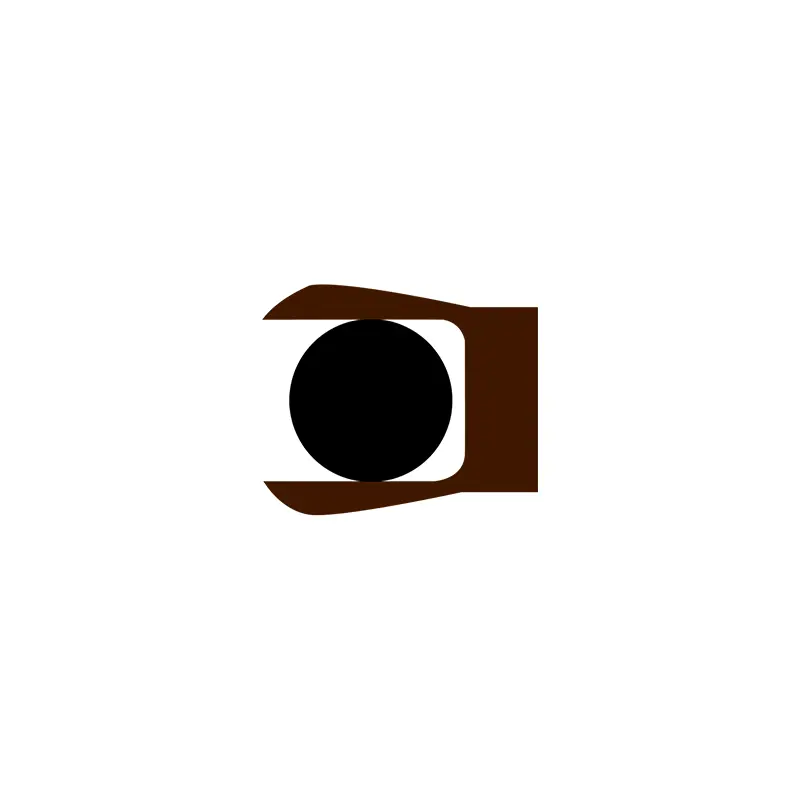

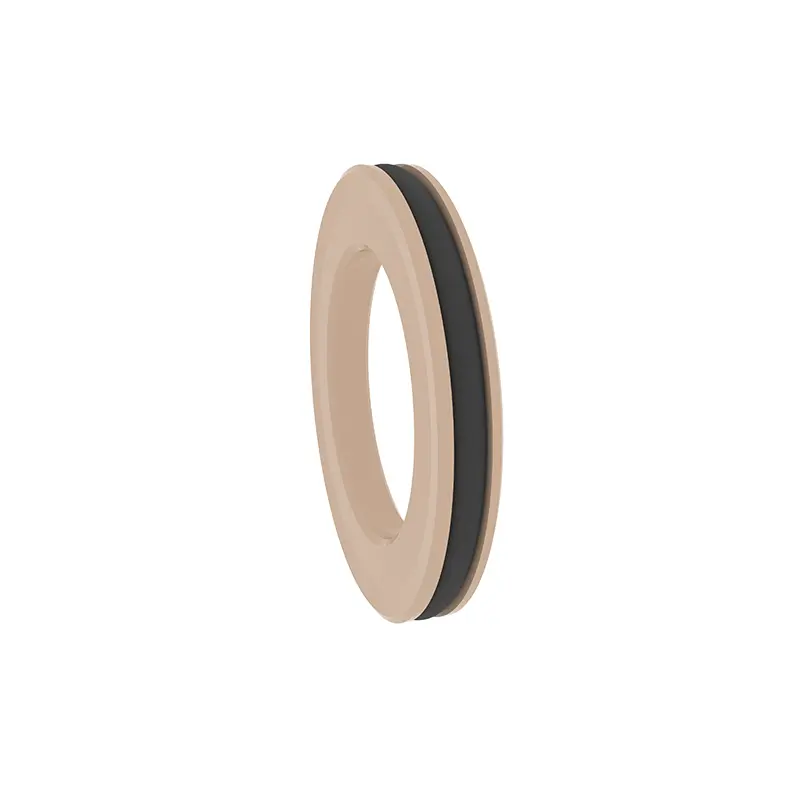

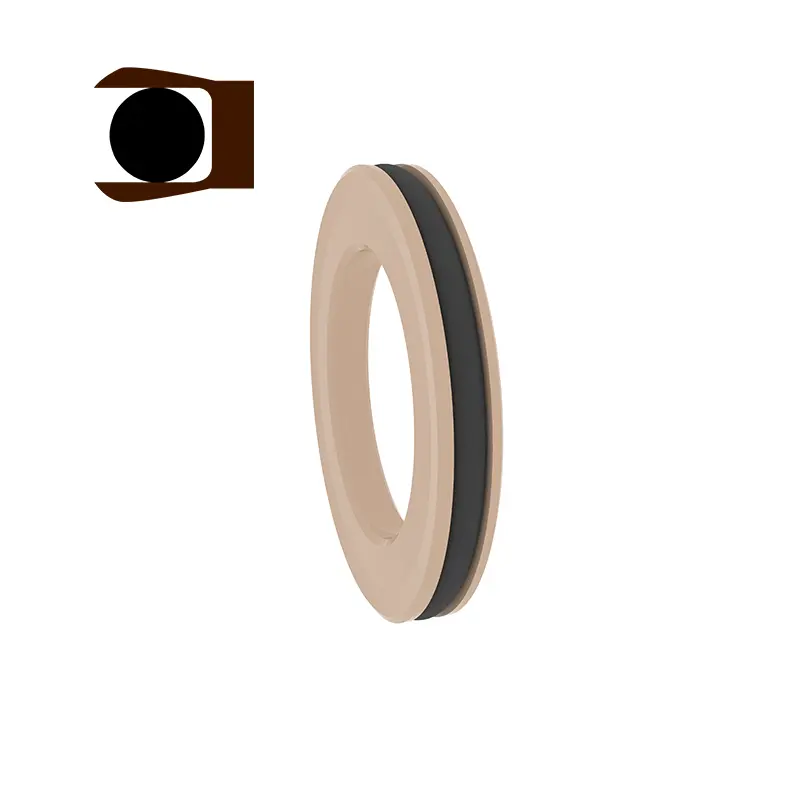

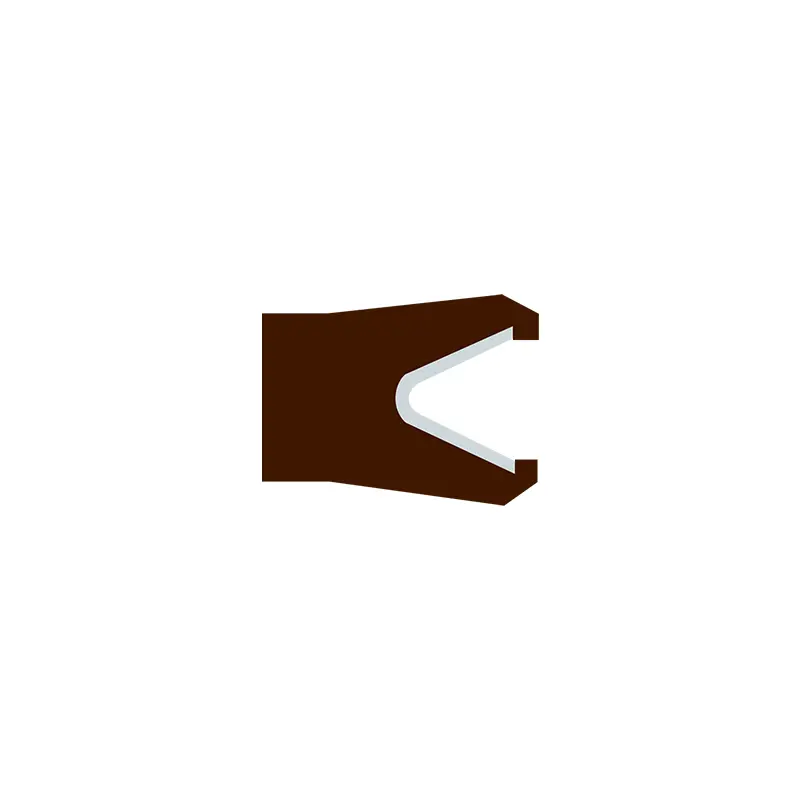

RC2876 ja RC2877 ovat pan-tiloja, ja RC2876-B ja RC2877-B ovat Y-muotoisia yhdistettyjä tiivisteitä. Kummallakin eri jakautumisella kunkin mallin välillä on sama ura ja ne voidaan vaihtaa. Ne soveltuvat aksiaaliseen (pää) ja laipan yksisuuntaiseen paineeseen staattisiin tiivisteisiin ja niitä voidaan käyttää paikoissa, joissa pinnan karheus ei ole ihanteellinen. Kaksi pane-tiivistettä koostuvat ruostumattomasta teräksestä valmistetuista lähteistä ja korkean toimivista muoveista. Ruostumattomasta teräksestä valmistetut jouset voidaan valita V-muotoisiksi jousiksi ja O-muotoisiksi jousiksi. Ja kun käytetään RC2876-B ja RC2877-B, on tarpeen kohtuudella valita vastaavat elastomeerimateriaalit.
Tuoteominaisuudet ja sovellukset:
RC2876
Sovellettavat työolosuhteet (raja -arvot eivät saisi ilmestyä samanaikaisesti)
| Paine MPA | Nopeus m/s | Lämpötila ℃ | Keskipitkä | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Kaikki nesteet, kemikaalit, kaasut |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Materiaalivalinta
1. Vastaavat O-rengasmateriaalit voivat olla: R01-nitriilikumit (NBR), R02 Fluororubber (FKM) jne.
14. Tiivistysrengasmateriaalit: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.
3. Ruostumattomasta teräksestä valmistetut jouset voidaan valita O-muotoisista lähteistä ja V-muotoisista lähteistä.
Tilausesimerkki
RC2876-40-PTFE4+V Sisäisen paineuran ulkoreunanhalkaisija on 40, tiivistysrengasmateriaali on PTFE4 ja jousi on V-muotoinen jousi
RC2876-B-40-PTFE4+R02 Sisäisen paineuran ulkoreunanhalkaisija on 40, tiivistysrengasmateriaali on PTFE4 ja vastaava O-rengas on fluororubber
Huomaa: Jos valitset laajennetun alueen, käytä sarjanumeroa.

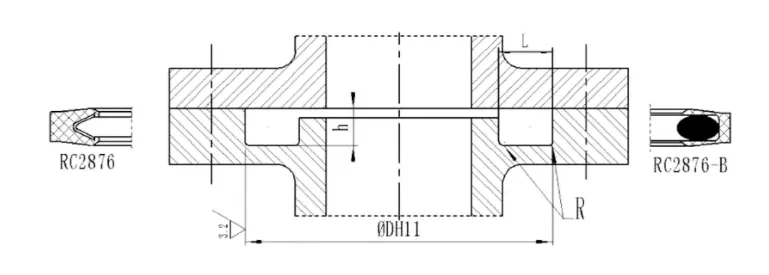

| Sarjanumero | Sarjanumero | Vakioalue DH11 | Pidennetty alue DH11 | Uran syvyys h-0.05 | Uran leveys Lens+0,2 | Pyöreät kulmat Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Sovellettavat työolosuhteet (raja -arvot eivät saisi ilmestyä samanaikaisesti)
| Paine MPA | Nopeus m/s | Lämpötila ℃ | Keskipitkä | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Kaikki nesteet, kemikaalit, kaasut |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Vastaavat O-rengasmateriaalit voivat olla: R01-nitriilikumit (NBR), R02 Fluororubber (FKM) jne.
14. Tiivistysrengasmateriaalit: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.
3. Ruostumattomasta teräksestä valmistetut jouset voidaan valita O-muotoisista lähteistä ja V-muotoisista lähteistä.
Tilausesimerkki
RC2877-40-PTFE4+V Ulkoisen painekaoven sisähalkaisija on 40, tiivistysrengasmateriaali on PTFE4 ja ruostumattomasta teräksestä valmistettu jousi on V-muotoinen jousi
RC2877-B-40-PTFE4+R02 Ulkoisen paineuran sisähalkaisija on 40, tiivistysrengasmateriaali on PTFE4 ja vastaava O-rengas on fluororubber
Huomaa: Jos valitset laajennetun alueen, käytä sarjanumeroa.
| Sarjanumero | Sarjanumero | Vakioalue D H11 | Pidennetty alue DH11 | Uran syvyys h-0.05 | Uran leveys Lens+0,2 | Pyöreät kulmat Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9,9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
