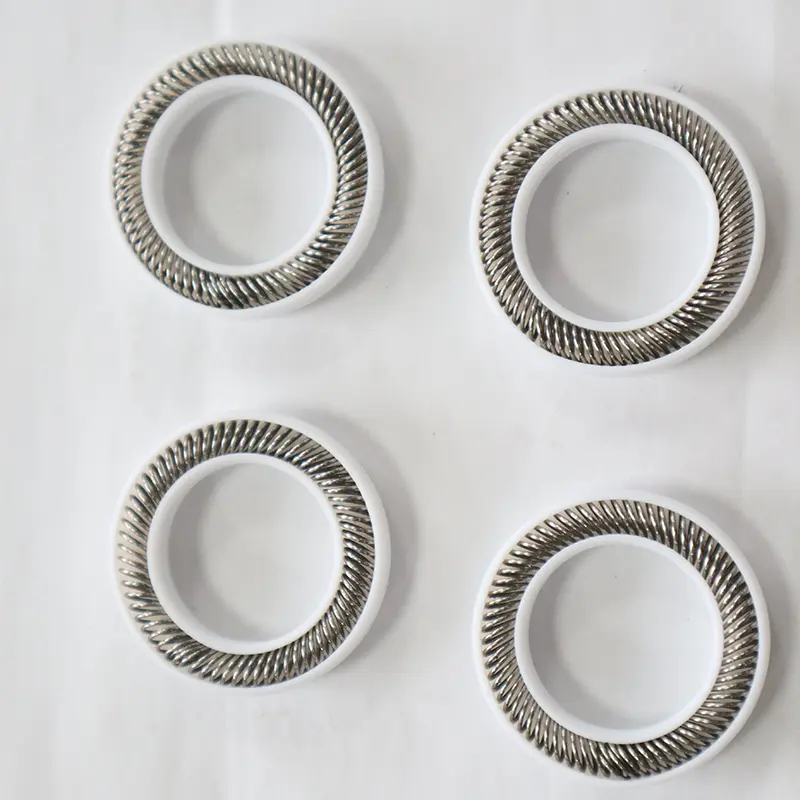

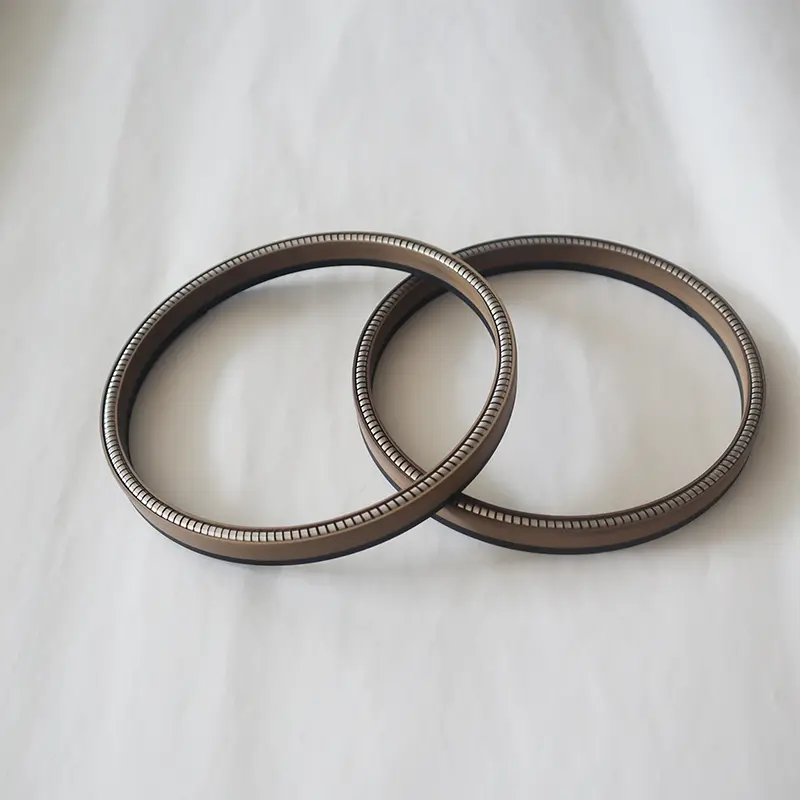

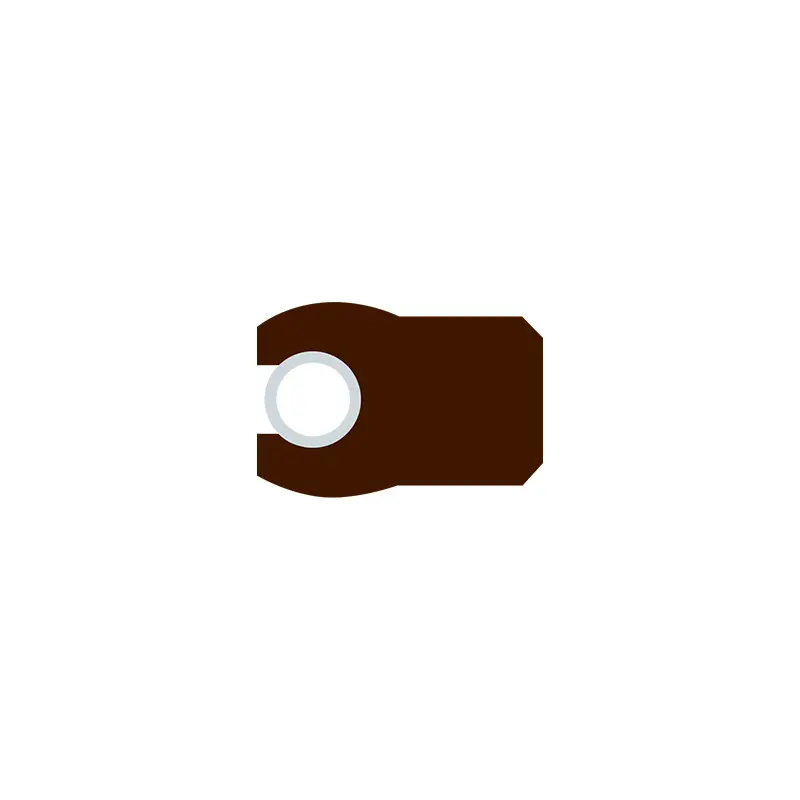

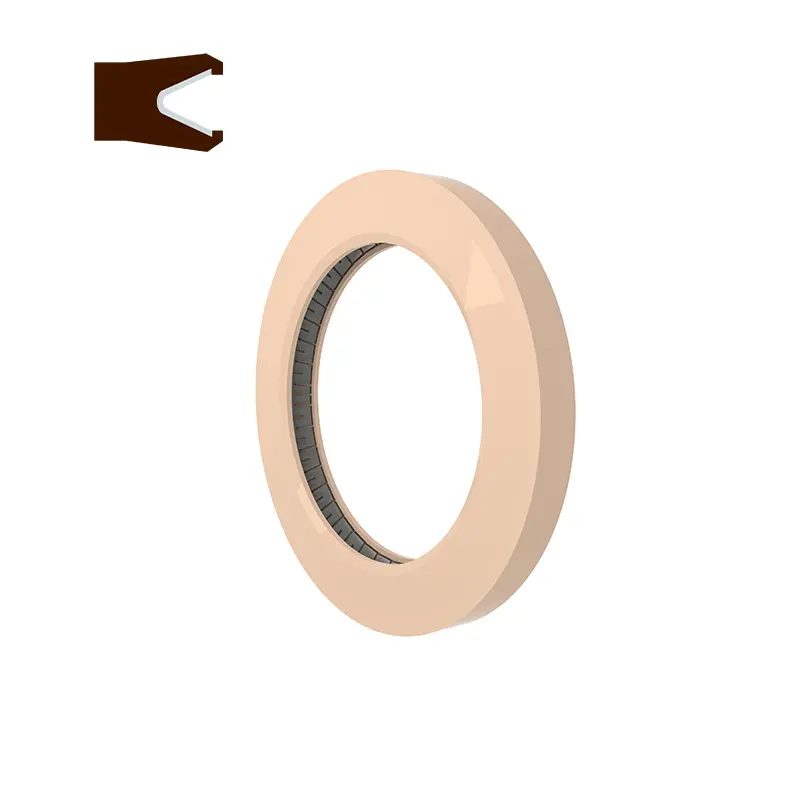

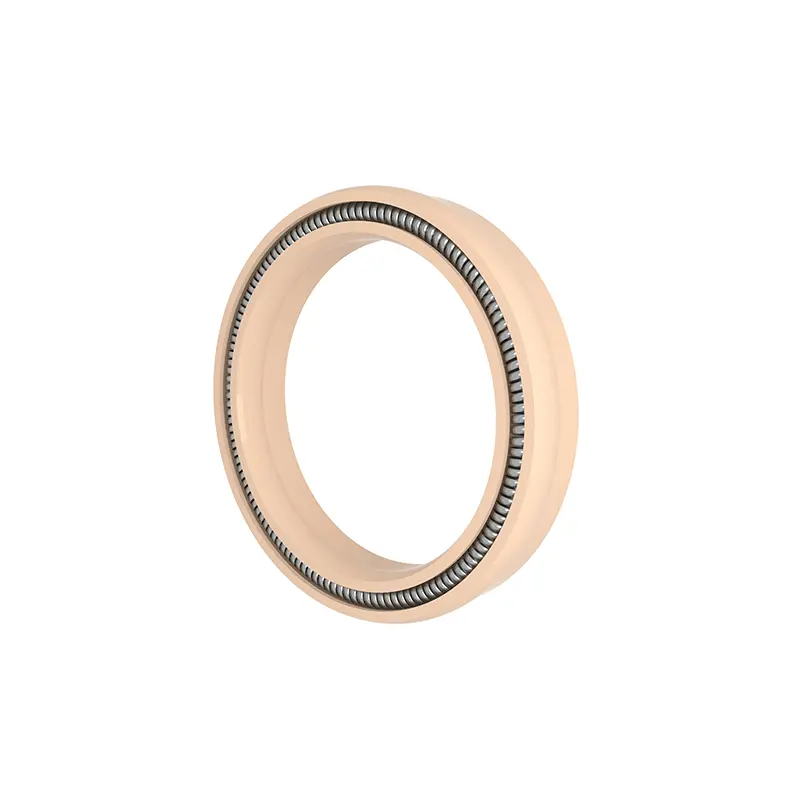

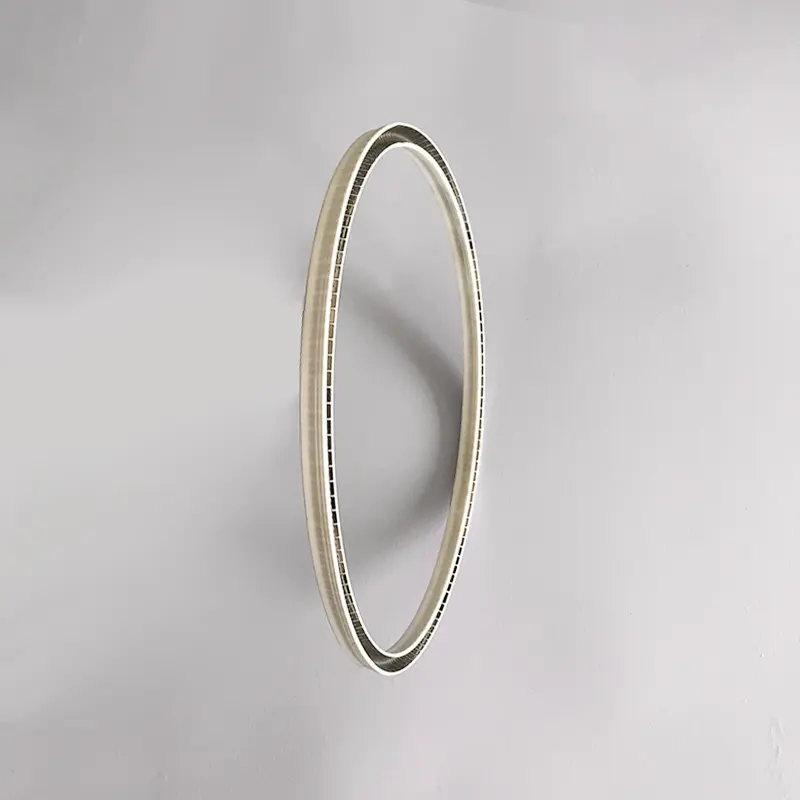

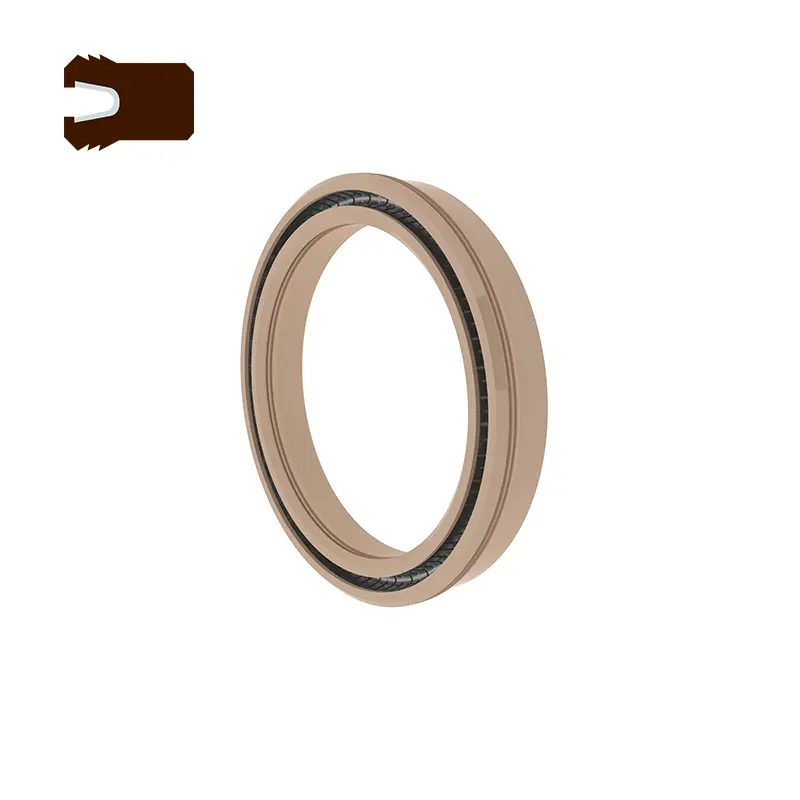

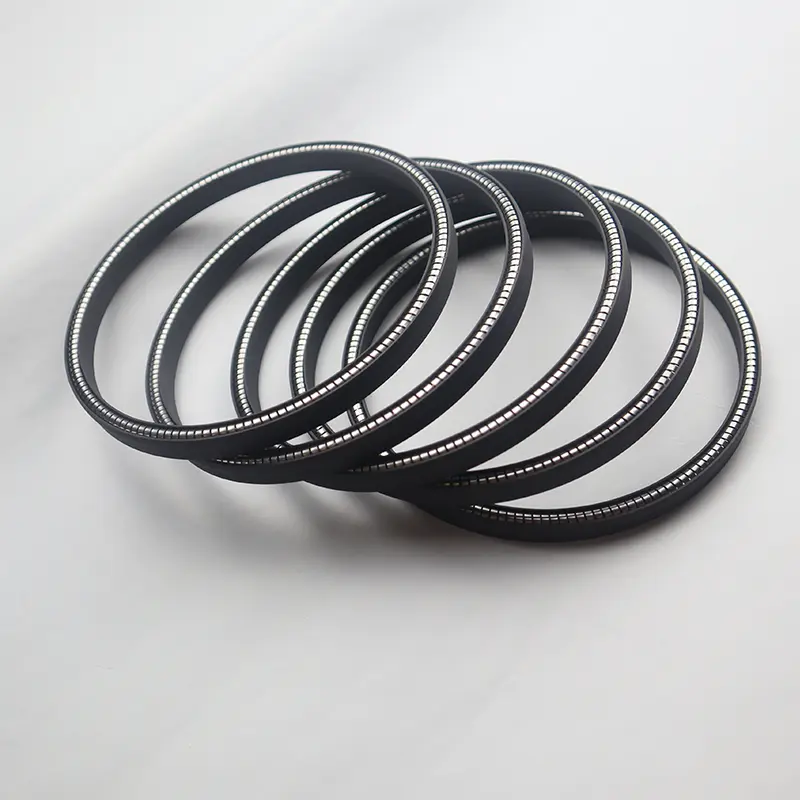

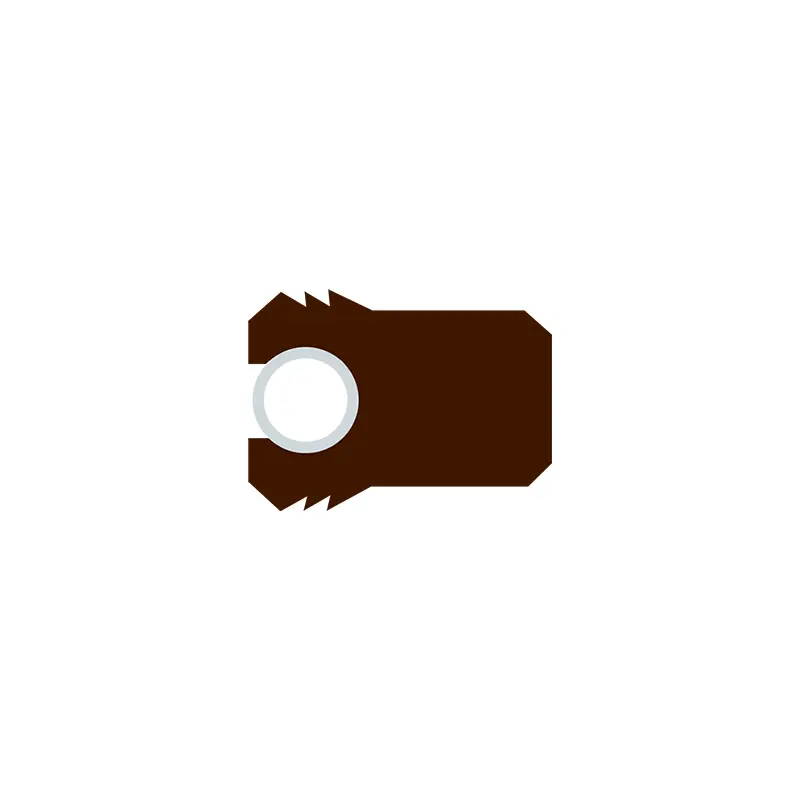

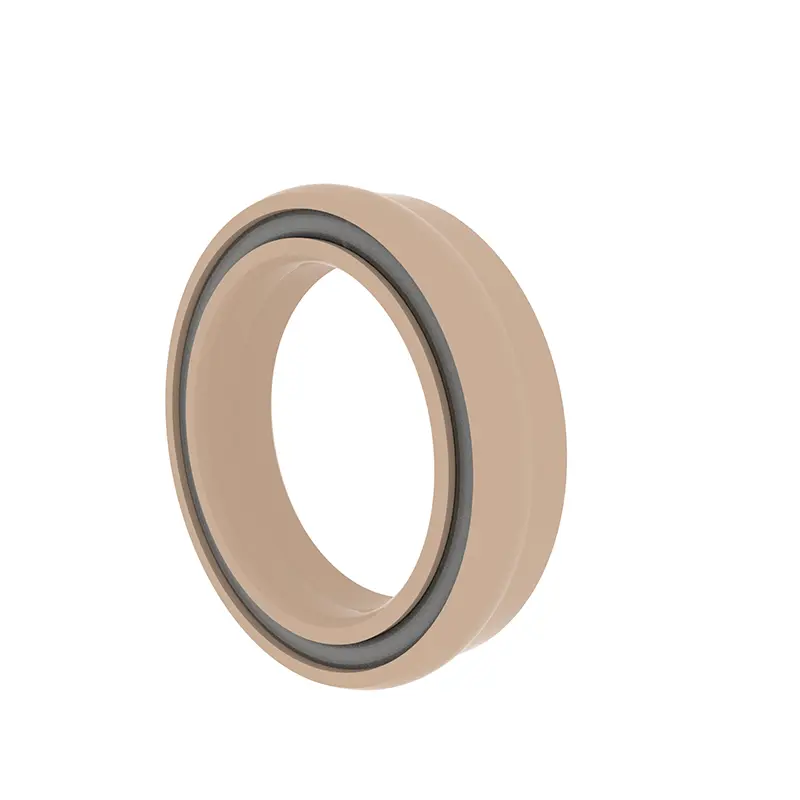

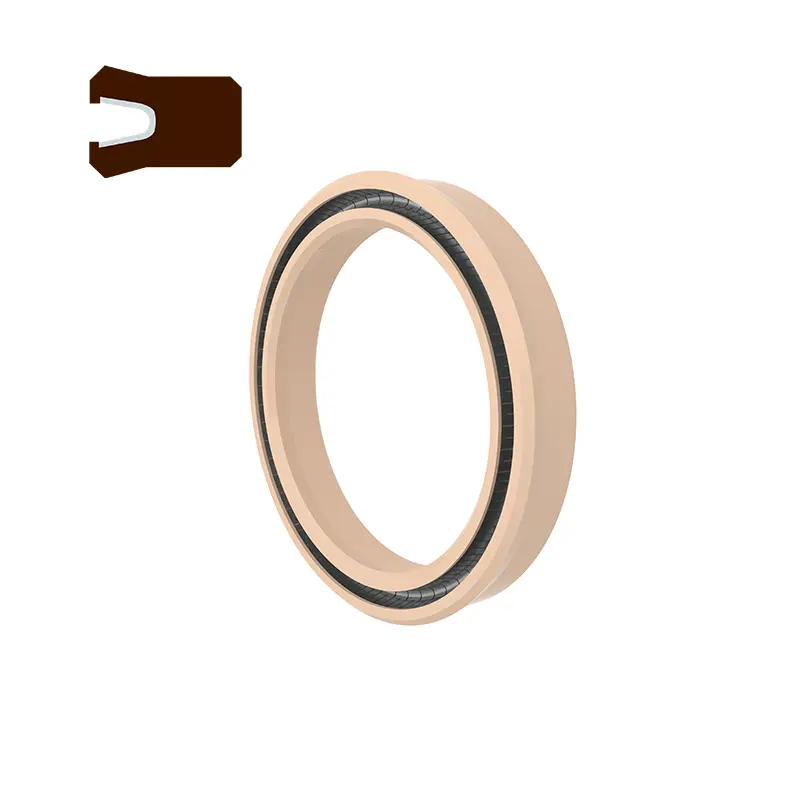

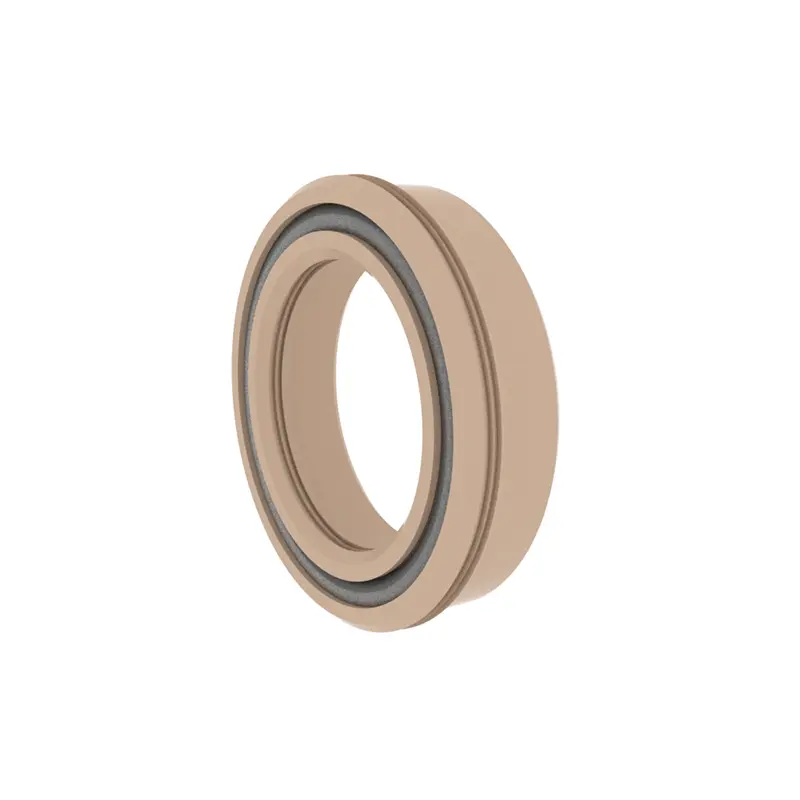

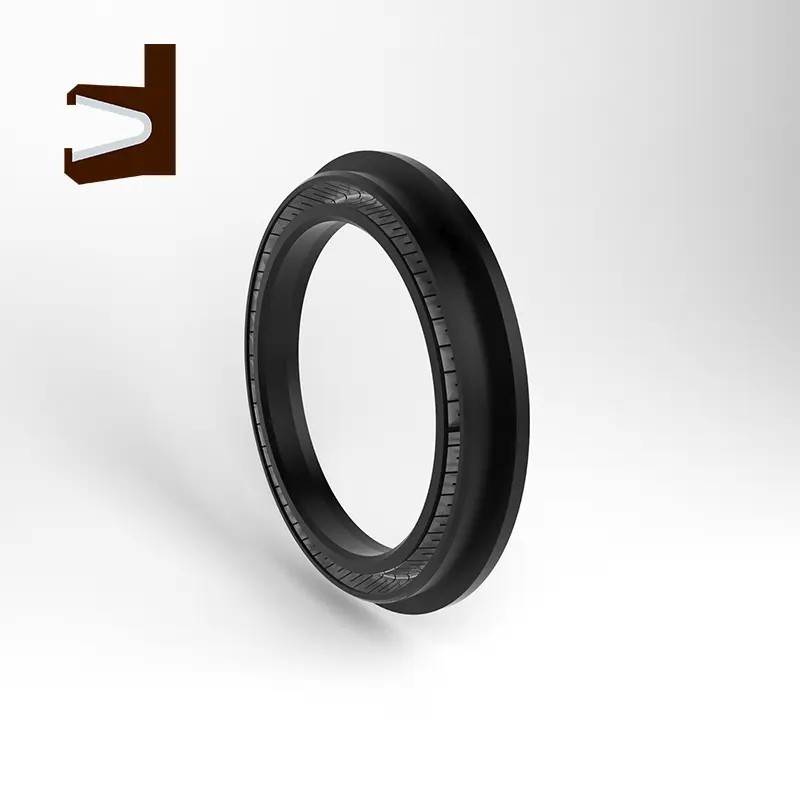

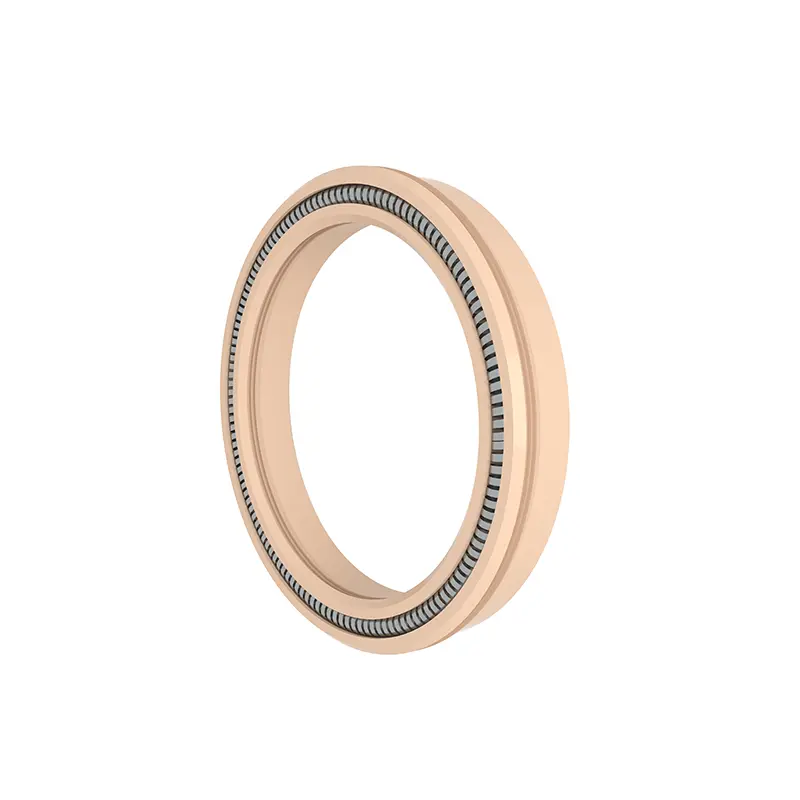

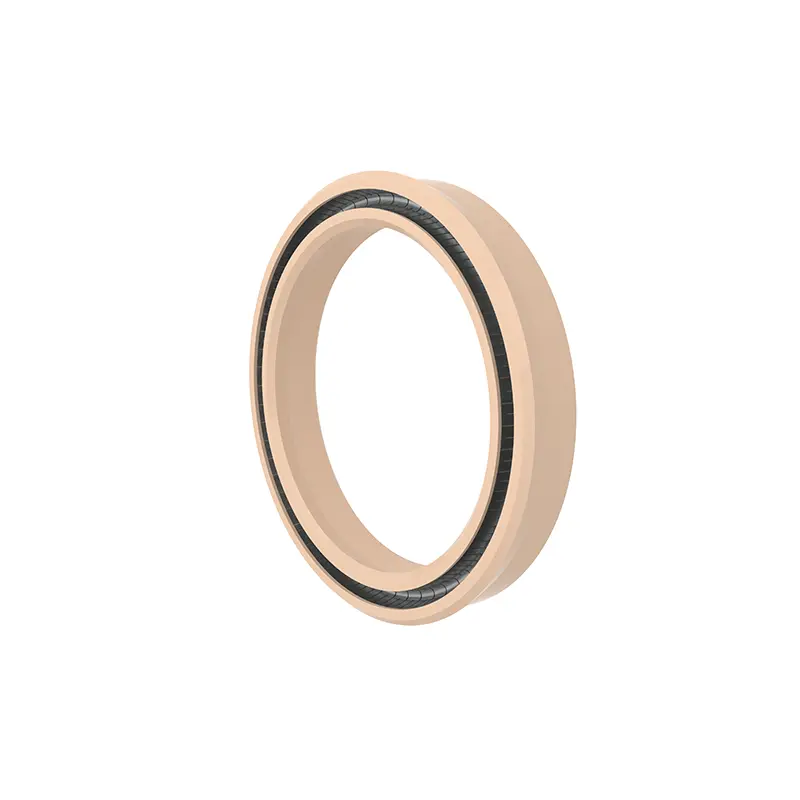

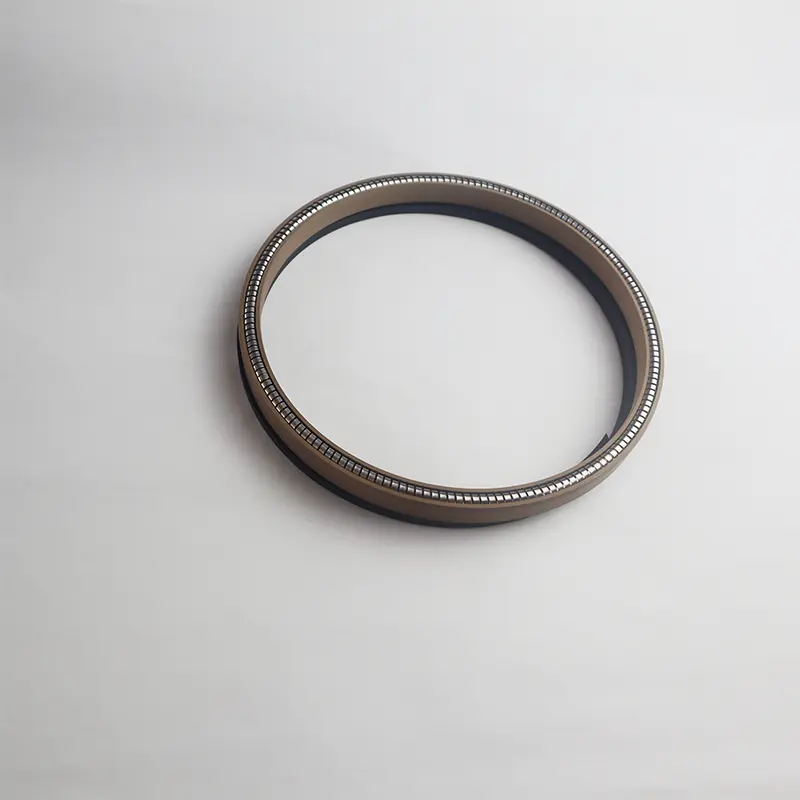

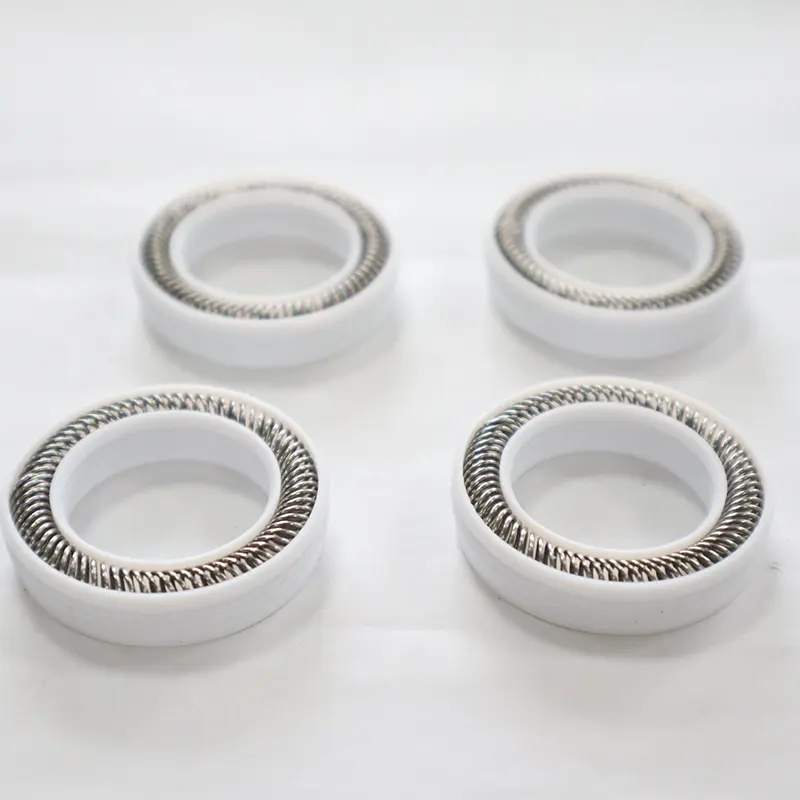

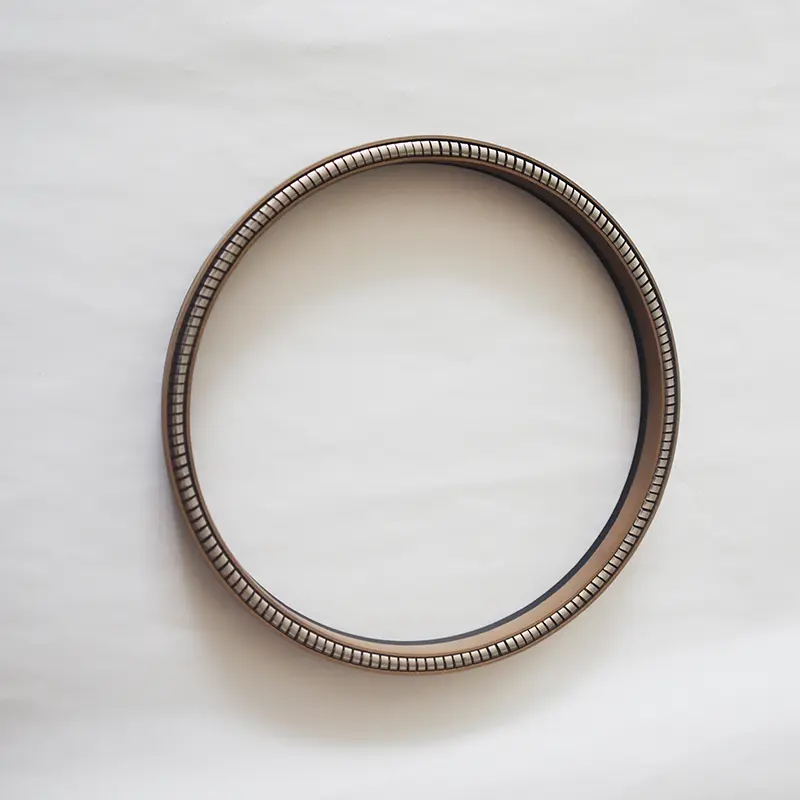

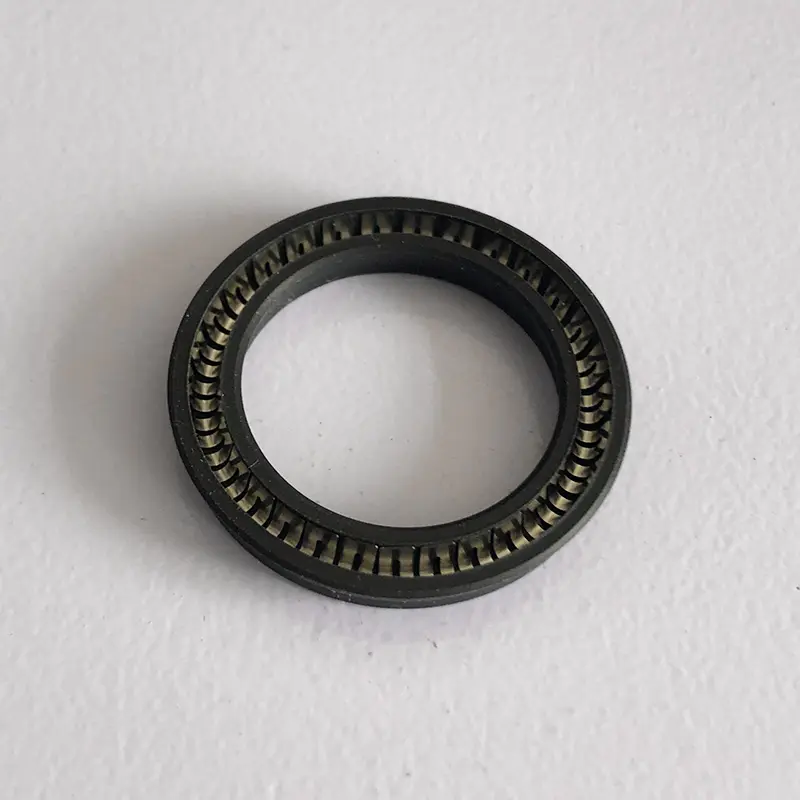

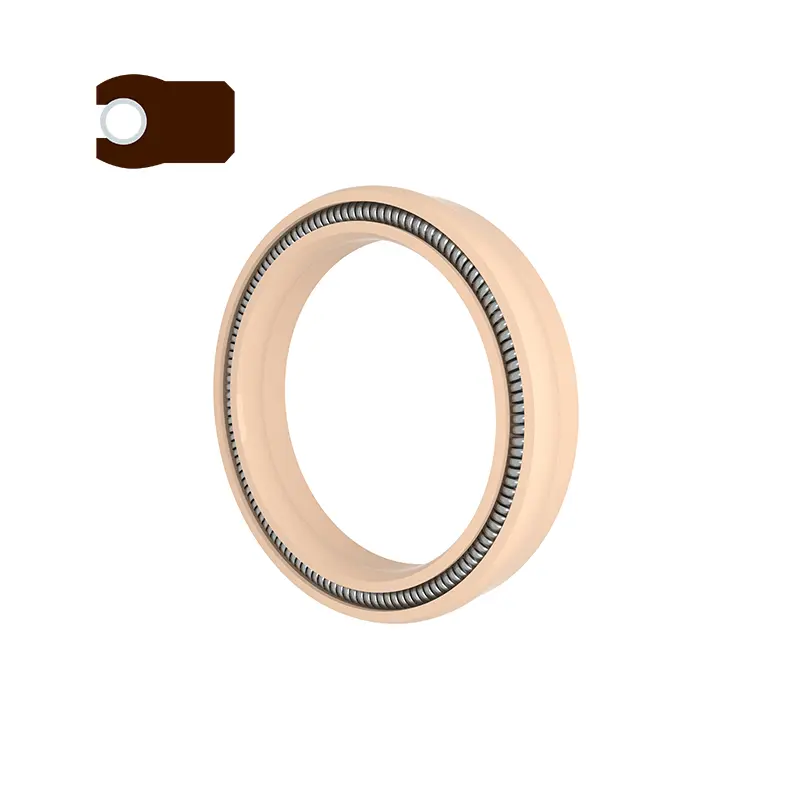

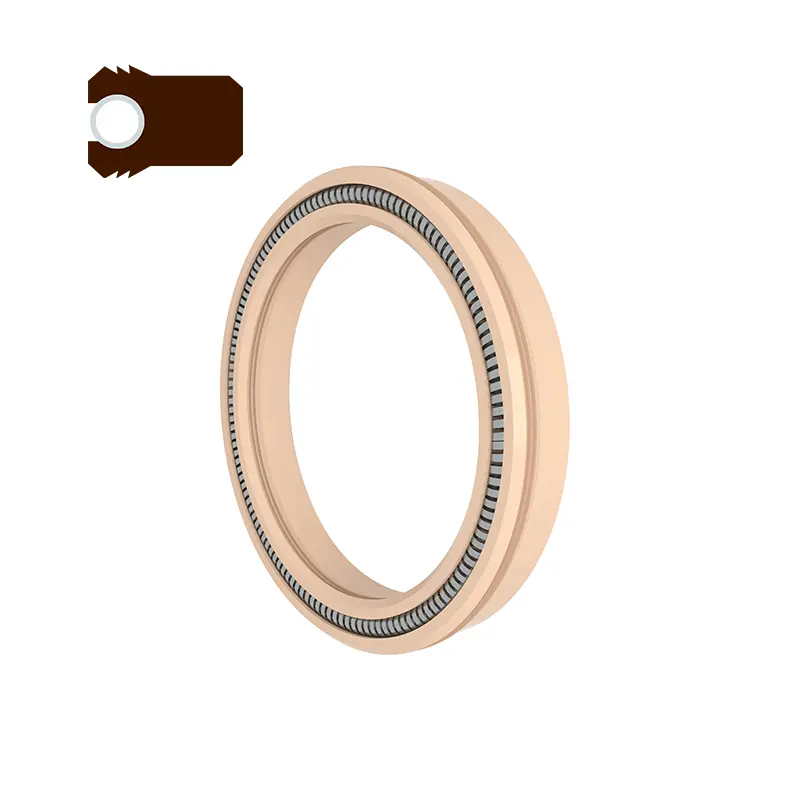

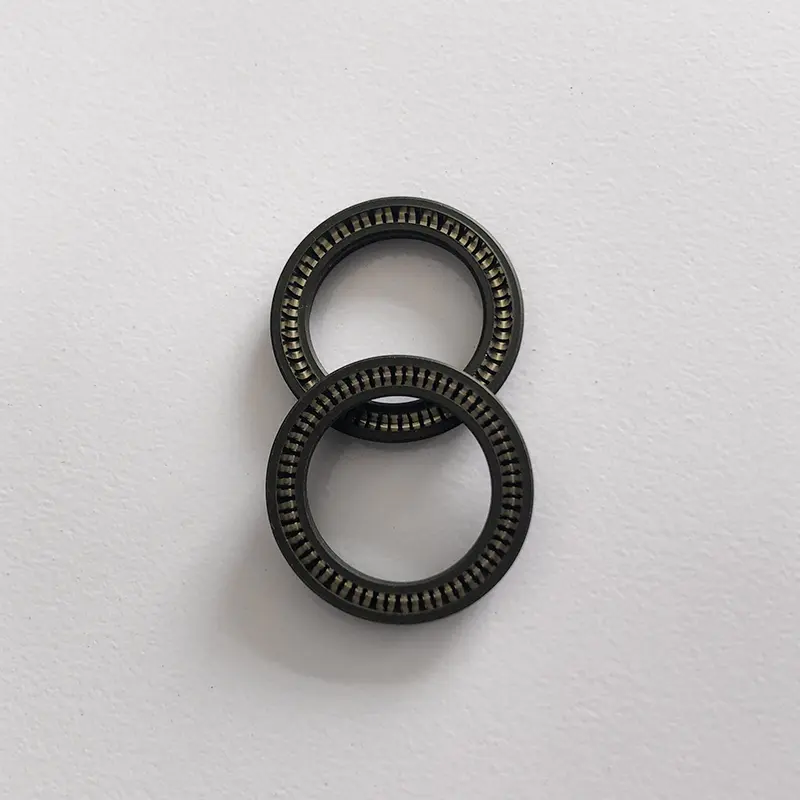

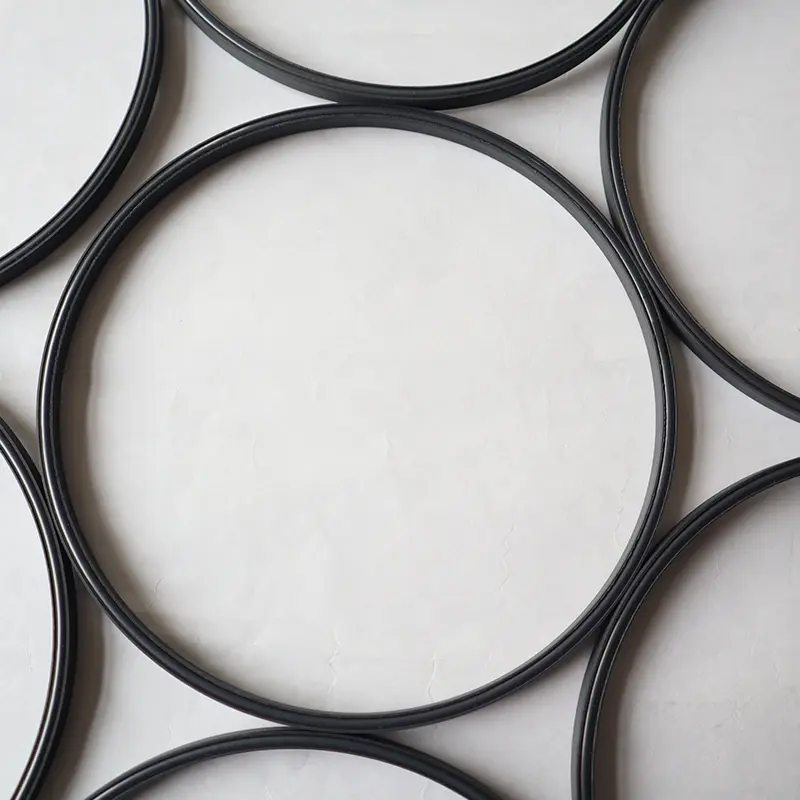

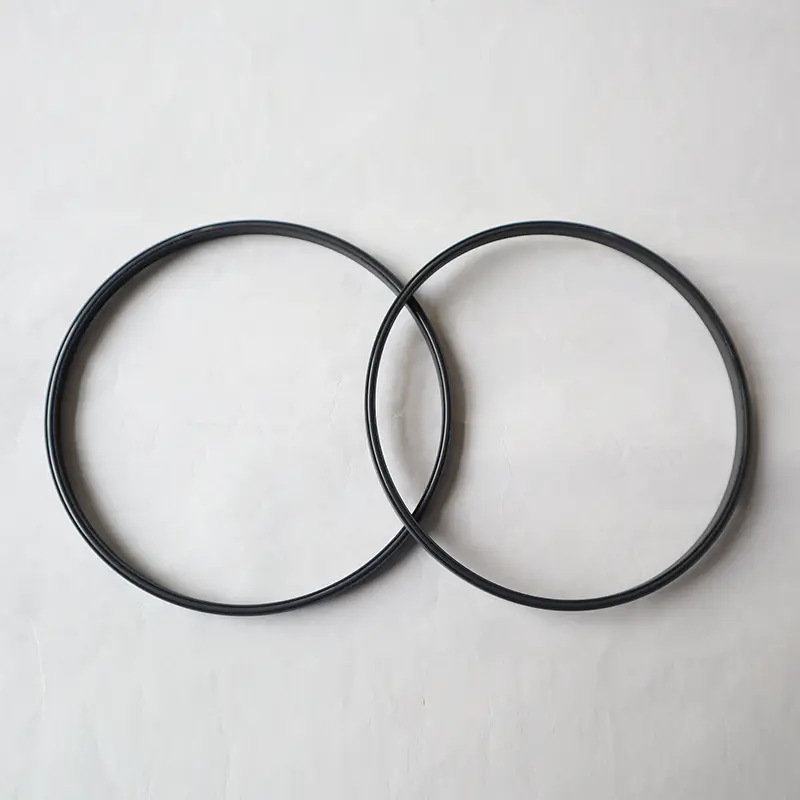

FS Universal Spring -virtainen tiiviste on korkean suorituskyvyn yleinen jousenvirtainen tiiviste akselireiälle, jolla on symmetrinen rakenne ja yleinen akselin reikä, joka sopii moniin teollisuusskenaarioihin. Tämä tuotesarja on jaettu tyyppiin, B -tyyppiin, BO -tyyppiin, C -tyyppiin, D -tyyppiin ja DO -tyyppiin. Niistä BO-tyyppi ja DO-tyyppi omaksuvat korkean toiminnan muovi- ja päällystetyn O-rengasyhdistelmän, jolla on erinomainen väliaineresistenssi; C-tyyppi, D-tyyppi ja DO-tyyppi omaksuvat hammastetun huulirakenteen tiivistyskyvyn parantamiseksi edelleen, erityisesti sopivan korkeapaineisiin työoloihin, joiden paine on yli 40MPA.

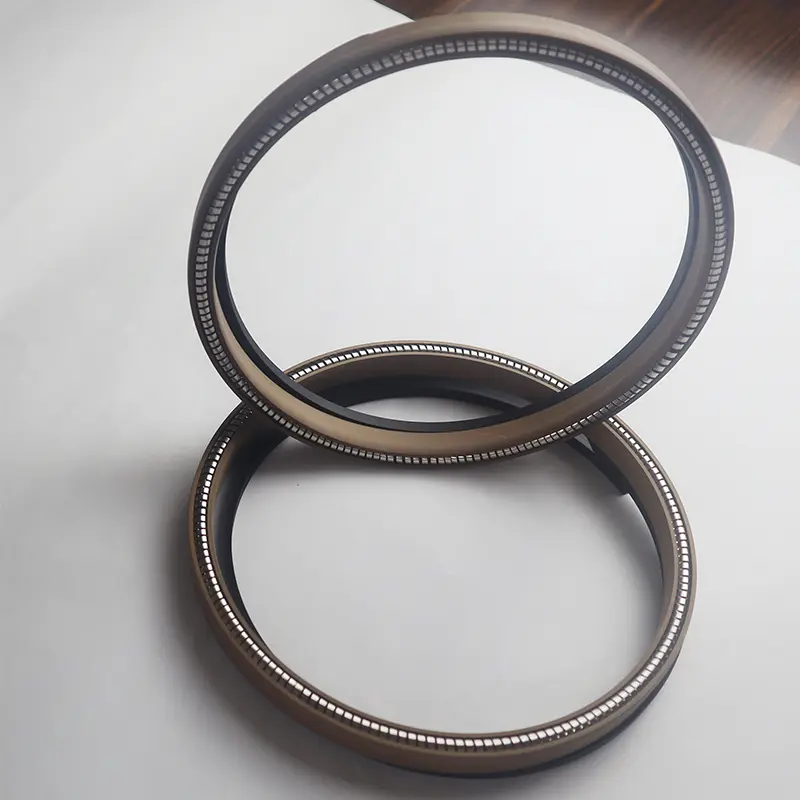

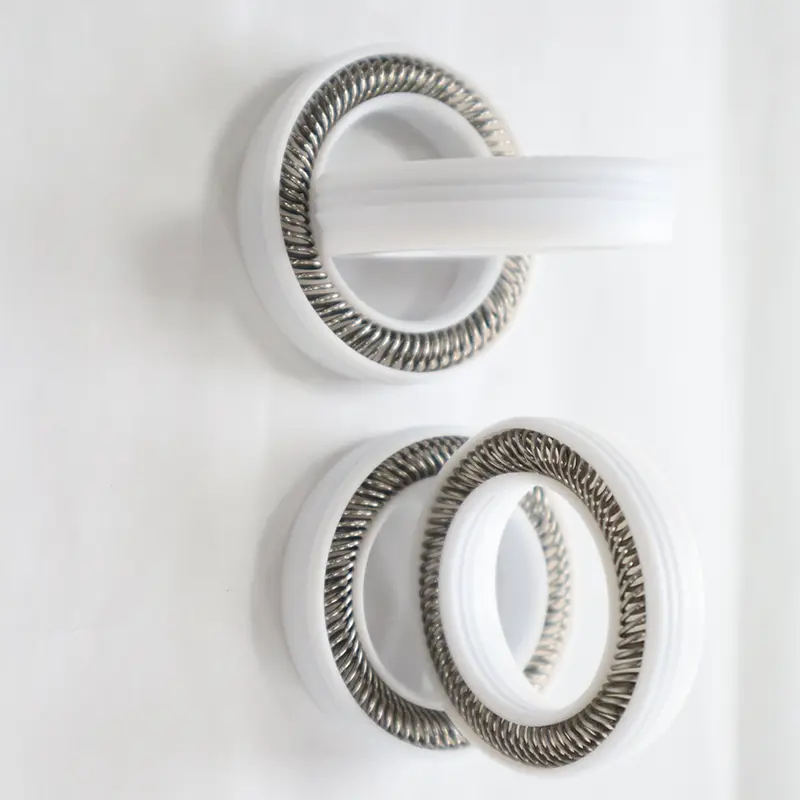

FS Universal Spring Entergised Seal tukee erilaisia tiivistysrengasmateriaaleja (kuten PTFE, UPE, PK jne.) Ja ruostumattomasta teräksestä valmistettuja lähteitä (O-muotoisia tai V-muotoisia valinnaisia) ja voi suorittaa erinomaisen suorituskyvyn eri välineissä ja työolosuhteissa. Akselireiän yleinen suunnittelu yksinkertaistaa valinta- ja asennusprosessia, ja sitä käytetään laajasti korkeapaineisissa hydraulisissa järjestelmissä, pneumaattisissa laitteissa ja erityisvälineen tiivistyksessä kemikaalien, öljy-, energian jne. Pelloilla, jos haluat tietää enemmän akselireiän yleisestä joustavasta tiivistyksestä, voit ottaa yhteyttä Ruichen-sinetöintiin milloin tahansa.
Tuoteominaisuudet ja sovellukset:
Sovellettavat työolosuhteet (raja -arvot eivät saisi ilmestyä samanaikaisesti)
| Paine MPA | Nopeus m/s | Lämpötila ℃ | Keskipitkä | |
| <40, sovellettava uran leveys L > 40MPA, levitä uran leveys L1 | <10 | Koska/ -35 ~+250 | Muut -200 ~+250 | Kaikki nesteet, kemikaalit, kaasut |
Materiaalivalinta
1. Bo, tee elastomeeri: päällystetty O-rengas.
14. Tiivistysrengasmateriaali: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.

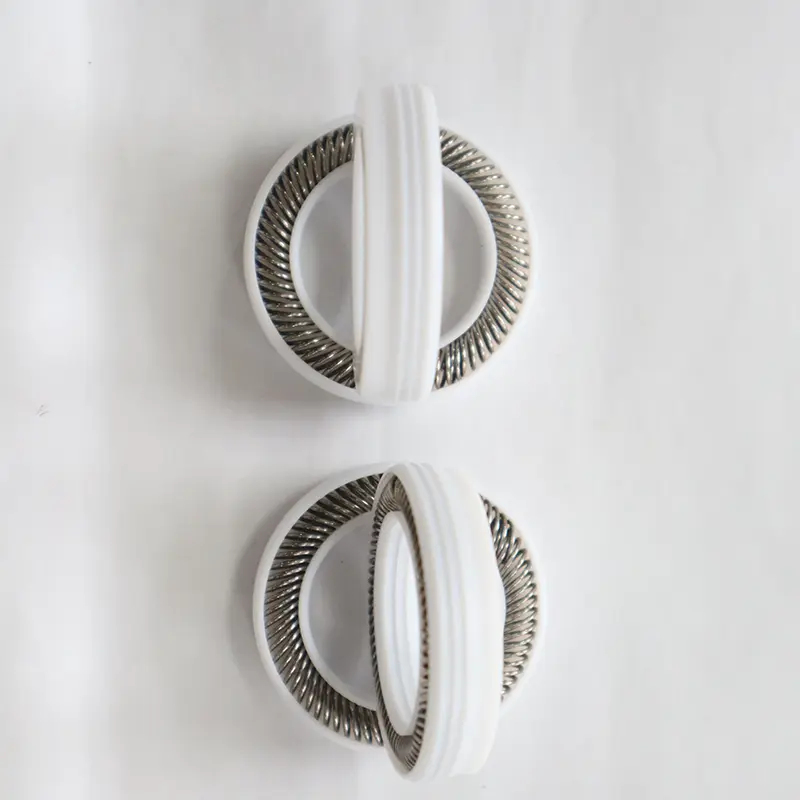

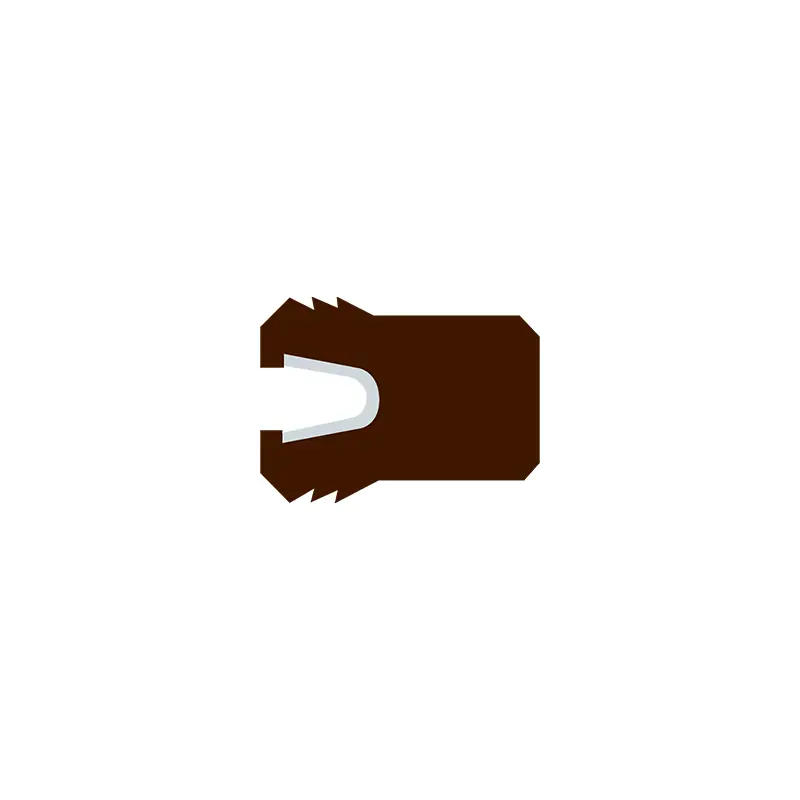

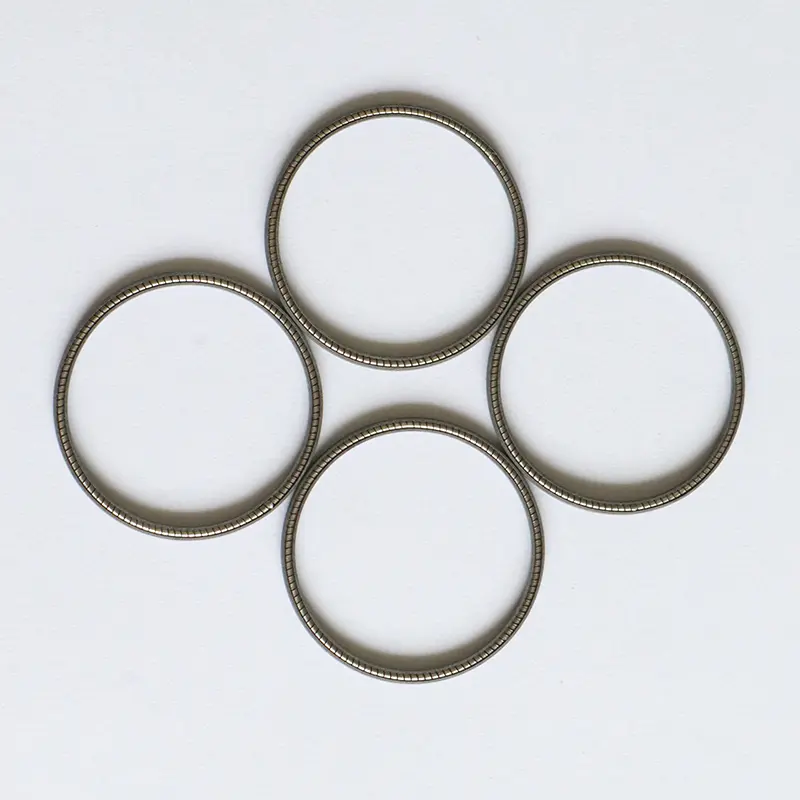

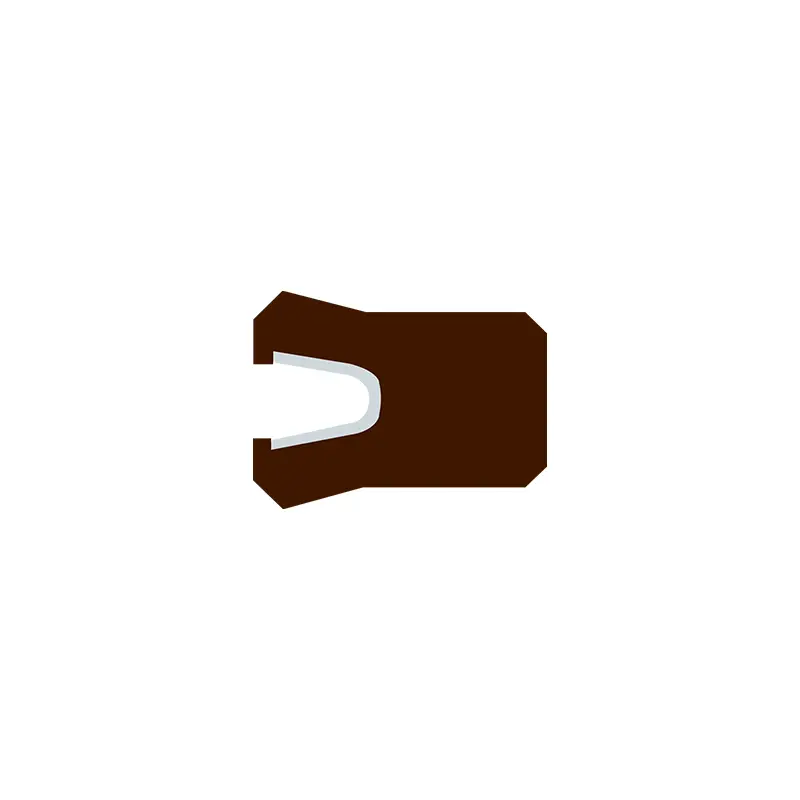

3. Ruostumattomasta teräksestä valmistetut jouset voivat valita O-muotoiset jouset ja V-muotoiset jouset.
Tilausesimerkki
FS-a-40*46*4,7-ptfe4 d*d*l a-tyypin pannutiiviste, tiivistysrengasmateriaali on ptfe4,
FS-bo-40*46*4,7-ptfe4, d*d*l bo-tyyppinen pannutiiviste, tiivistysrengasmateriaali on PTFE4, O-rengaspinnoitteella

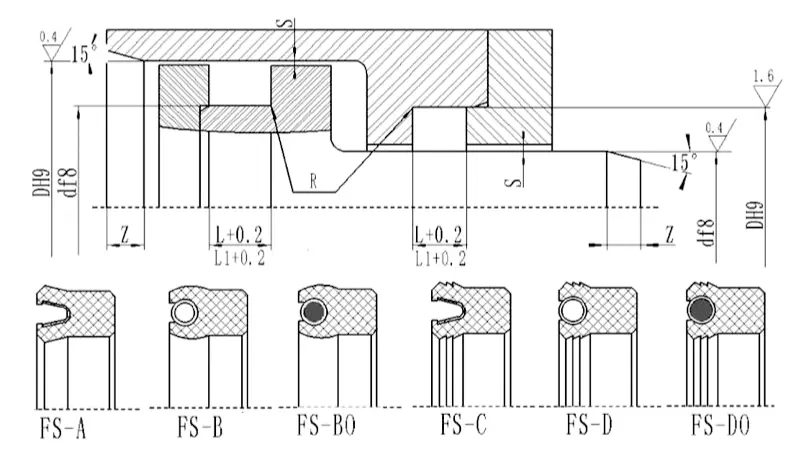

Tekniset tiedot (kaikki parametri -alueen koot ovat saatavilla)
| d | D | L+0,2 | L1+0,2(Sovelletaan paineeseen> 40mPa) | Säteittäinen välys Smax | Viisun pituus Zmin | Rmax | |
| <20mPa | <40mPa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
HUOMAUTUS: Vaadittavat vaatimukset eivät ole lueteltu tässä taulukossa. Ota yhteyttä.
Voimme toimittaa tuotteita korkeintaan 1600 mm.
