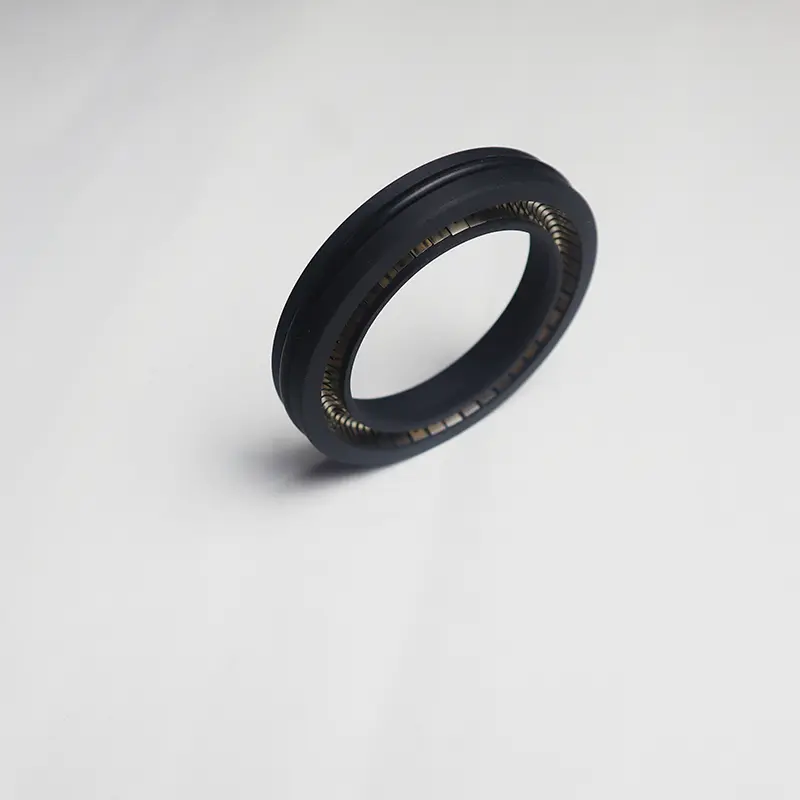

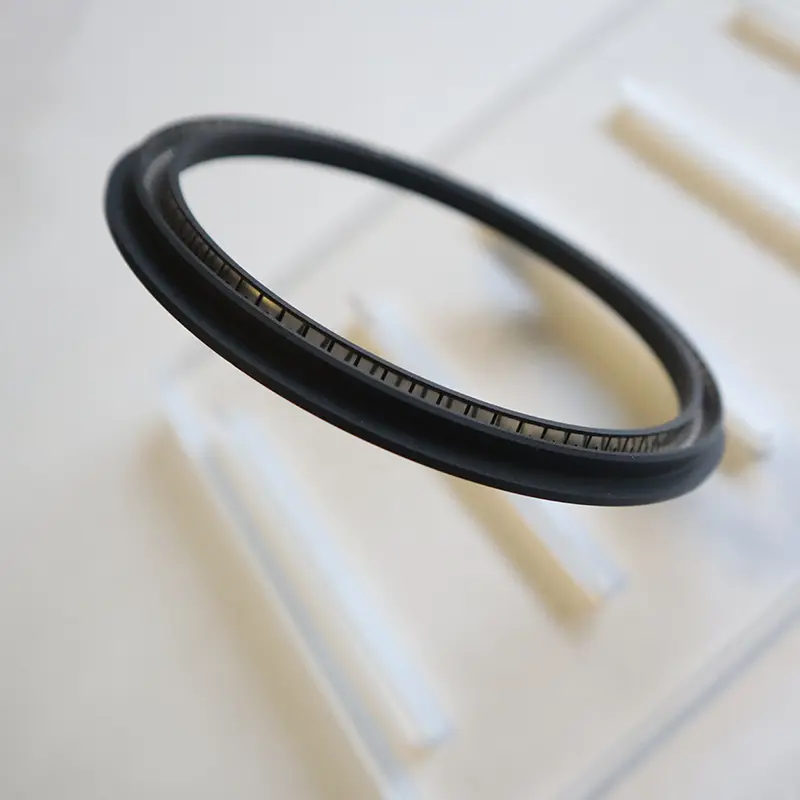

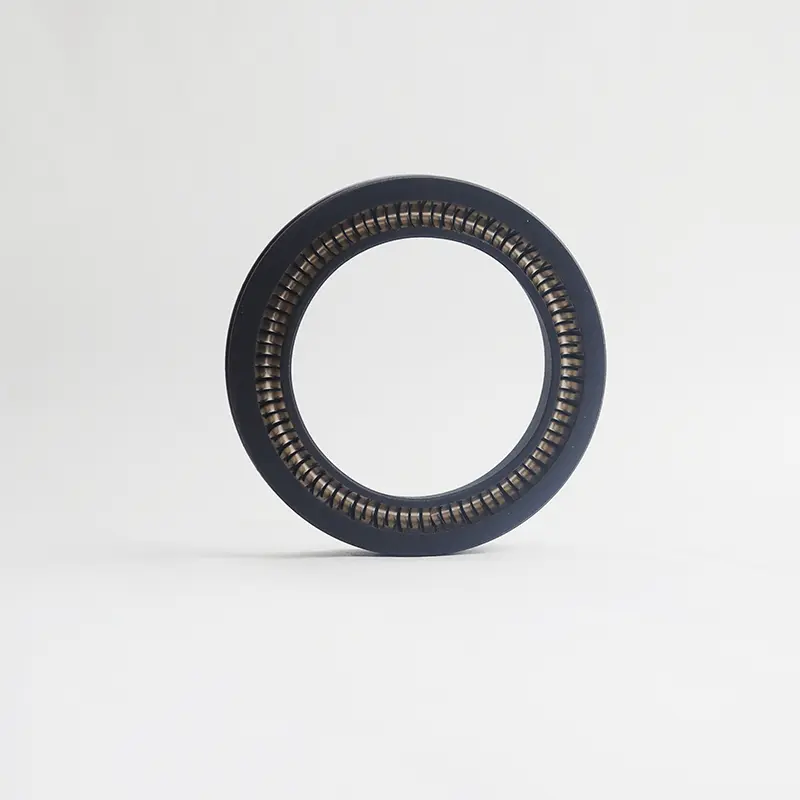

Jousivirtainen tiiviste pyörivälle akselille on yksi Ruichen -tiivisteiden kehittämistä tiivisteistä. Lisäksi meillä on monia muita tiivisteitä ja erilaisia tiivistysmateriaaleja. Erityisesti meillä on oma sisäinen malli niiden nimeämiseksi. Seuraava esittelee kaksi mallia, RC2055 ja RC2056.

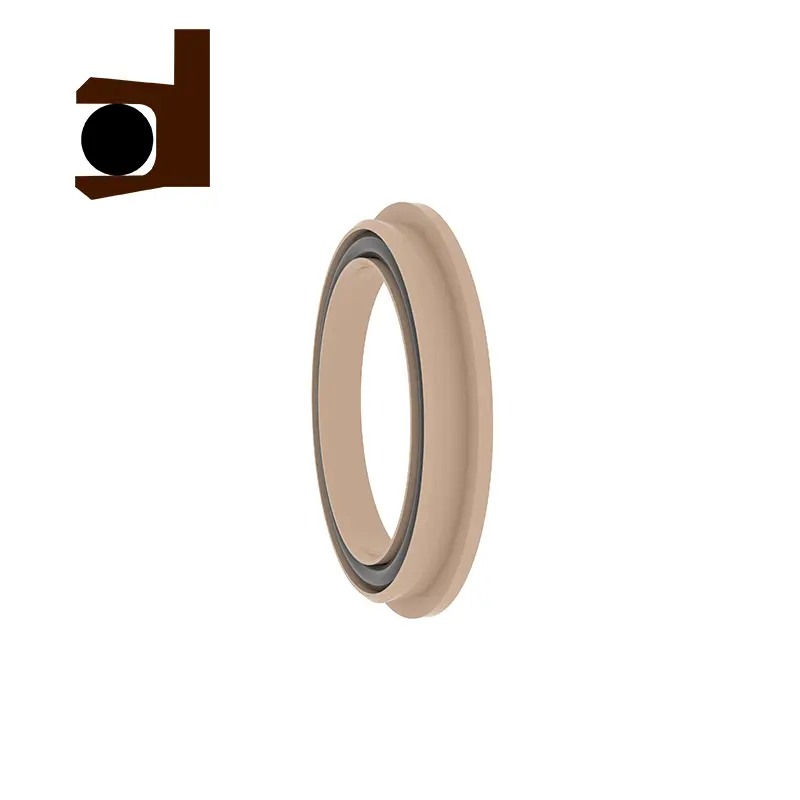

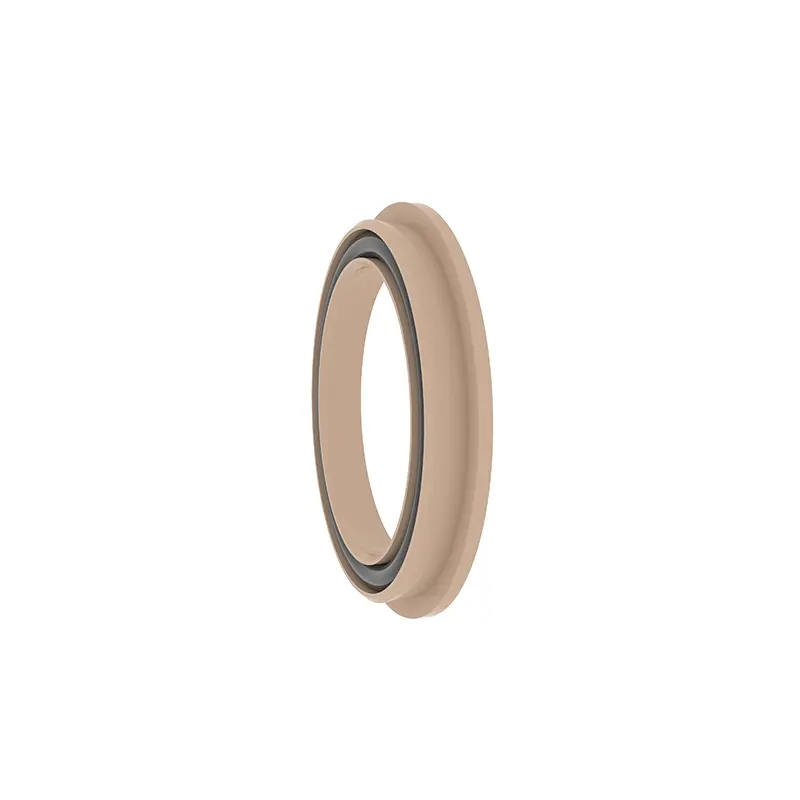

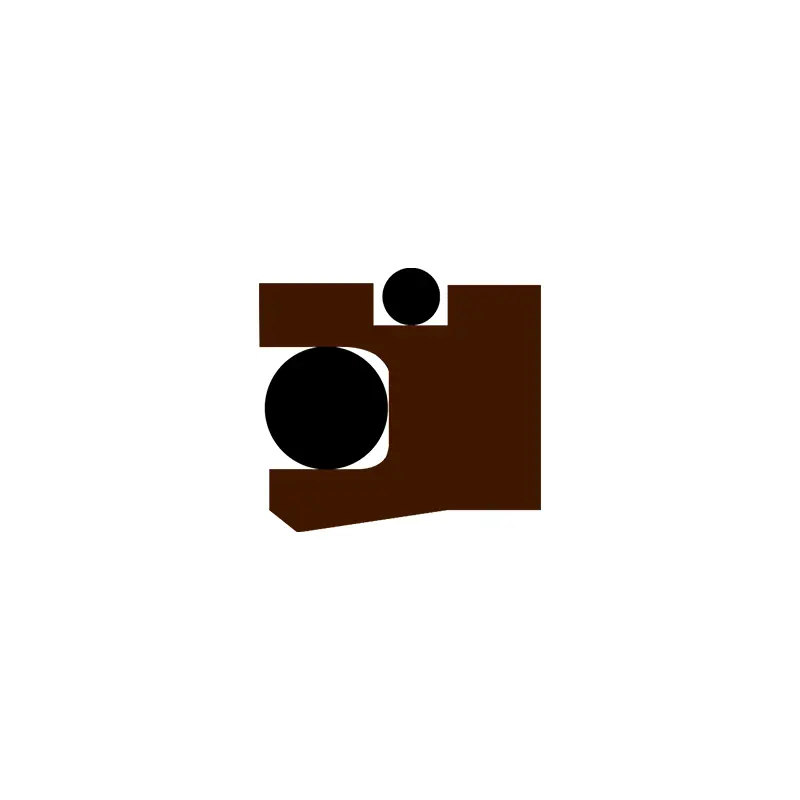

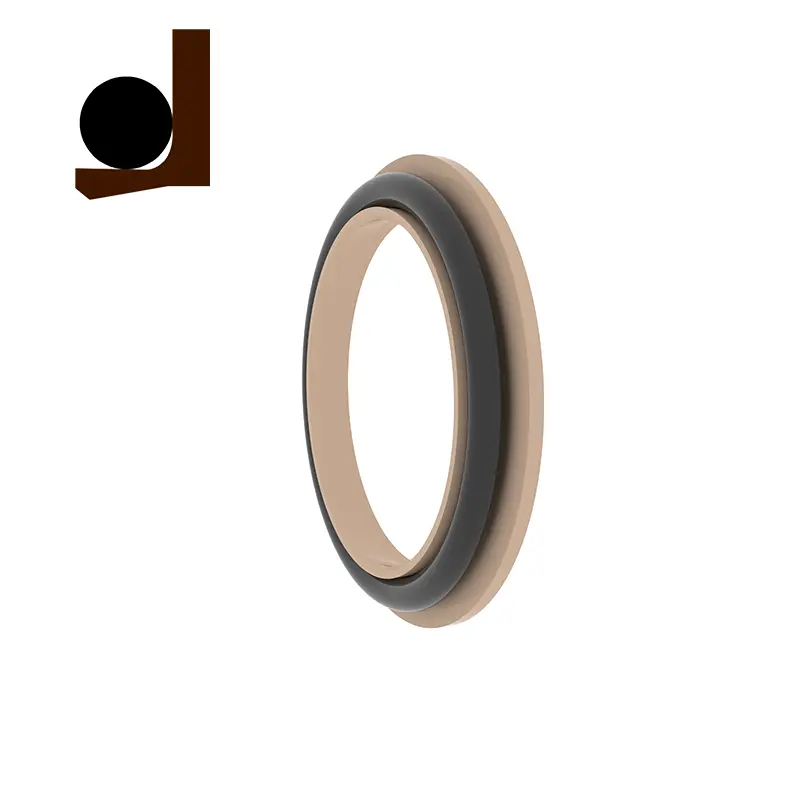

RC2055 ja RC2056 ovat pyöriviä pannit-tiivisteitä, RC2055-B on pyörivä hammastiiviste, RC2056-B on pyörivä Y-muotoinen yhdistelmätiiviste ja RC2055-C on pyörivä Y-muotoinen yhdistelmätiiviste. Saman sarjan eri malleilla on samat uran ominaisuudet ja ne ovat vaihdettavissa. Koko jousenvirtaisen tiivisteen sarja pyörivälle akselille soveltuu yksisuuntaiseen paineen korkean toiminnan tiivisteisiin kiertäviin akseleihin. Niistä RC2055 ja RC2056 koostuvat ruostumattomasta teräksestä valmistetuista lähteistä ja korkean toimivista muoveista. Kun käytetään RC2055-B, RC2056-B ja RC2055-C, on tarpeen kohtuudella valita vastaava elastomeerimateriaali.
Tuoteominaisuudet ja sovellukset:
Tuoteominaisuudet:
Ruostumattomasta teräksestä valmistetun jousen ja korkean funktion muovin yhdistelmässä on erinomainen tiivistymisteho ja kestävyys.
Kunkin sarjan uran suunnittelu on sama, joka voidaan vaihtaa ja joustavasti sopeutua erilaisiin työoloihin.
Kevään energiseen tiivisteeseen sisältyneet mallit pyörivälle akselille sopivat pyörivään akselin yksisuuntaiseen paineen tiivistymiseen monipuolisten teollisuustarpeiden tyydyttämiseksi.
RC2055-B, RC2055-C ja RC2056-B tukevat vastaavien elastomeerimateriaalien valintaa työolojen mukaisesti mukautuvuuden parantamiseksi.
Sovellusskenaariot:
Pyörivä akseli yksisuuntainen painetiiviste, joka sopii teollisuuslaitteisiin, tekniikan koneisiin, hydraulisiin järjestelmiin jne.
Korkean toimitusvaatimukset, kuten petrokemikaalit, energialaitteet, raskaat koneet jne.
Tekniset edut:
Ruostumattomasta teräksestä valmistetut jouset tarjoavat vakaan säteittäisen voiman pitkän aikavälin tiivistysvaikutuksen varmistamiseksi.
Korkean funktion muovi- ja elastomeerimateriaalien yhdistelmä soveltuu korkean paineeseen ja nopeisiin työolosuhteisiin.
Uran vaihdettava muotoilu yksinkertaistaa asennusta ja huoltoa ja vähentää käyttökustannuksia.
Käyttöehdotukset:
Valitse sopiva tiiviste- ja elastomeerimateriaali erityisten työolojen mukaisesti.
Varmista, että ura on puhdas asennuksen aikana tiivisteen vaurioitumisen välttämiseksi.

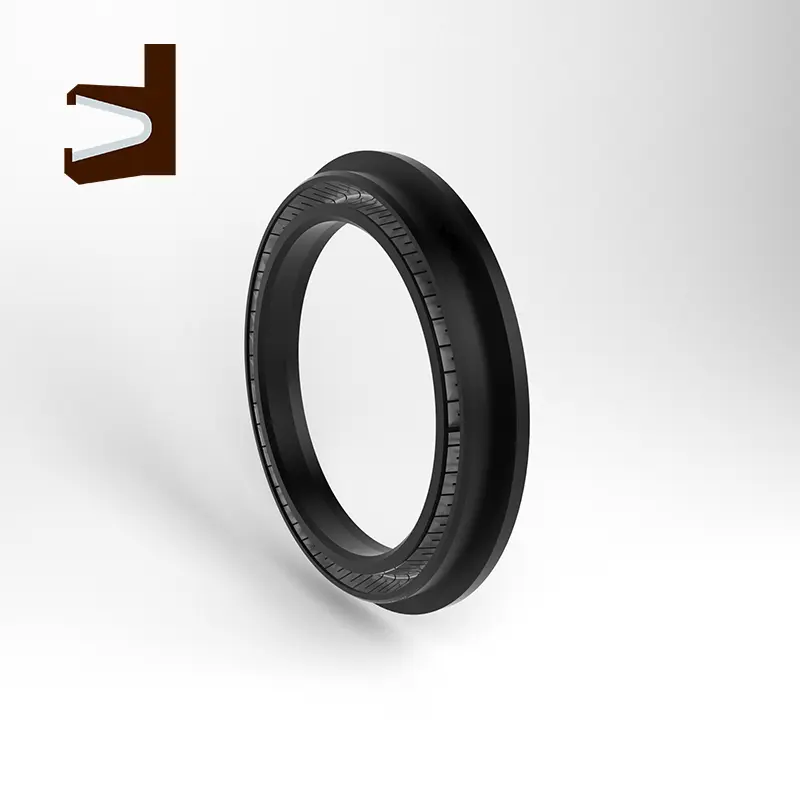

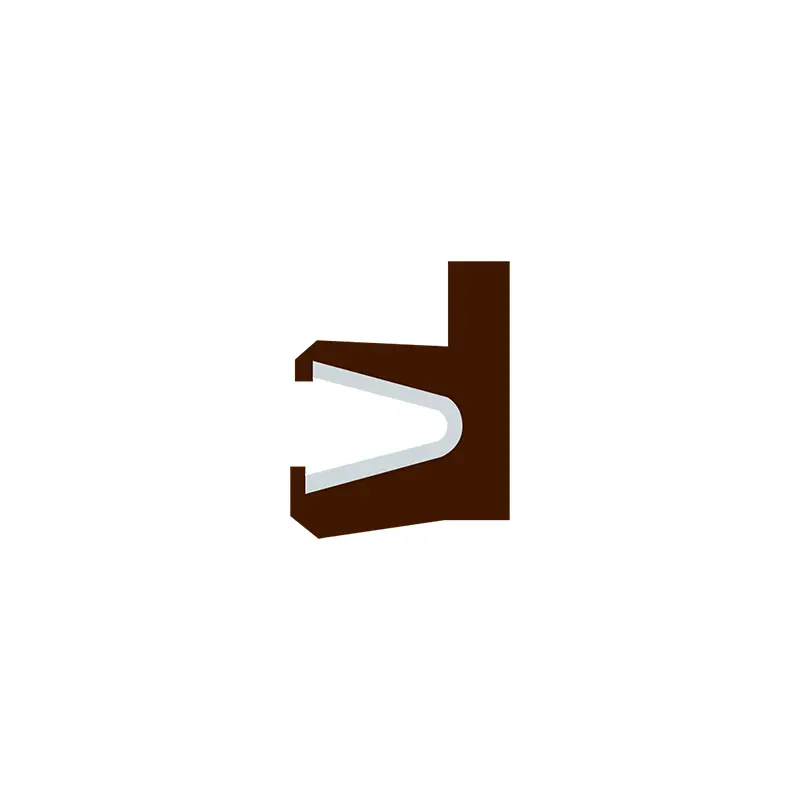

RC2055
Sovellettavat työolosuhteet (raja -arvot eivät saisi ilmestyä samanaikaisesti)
| Paine (MPA) | Lämpötila (℃) | Nopeus (M/s) | Keskipitkä | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Lähes kaikki nestemäiset ja kaasuväliaineet |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Materiaalivalinta
1. Vastaavat O-rengasmateriaalit voidaan valita: RO1-nitriilikumit (NBR), RO2 Fluororubber (FKM) jne.
14. Tiivistysrengasmateriaalit: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.
3. Ruostumattomasta teräksestä valmistettu jousi: V-muotoinen jousi.
Tilausesimerkki
RC2055- 40-PTFE4+V-akselin halkaisija 40, tiivistysrengasmateriaali on PTFE4, ruostumattomasta teräksestä valmistettu jousi on V-muotoinen jousi
RC2055-B-40-PTFE4+R02-akselin halkaisija on 40, tiivistysrengasmateriaali on PTFE4, vastaava O-rengas on Fluororubber
RC2055-C-40-PTFE4+R02-akselin halkaisija on 40, tiivistysrengasmateriaali on PTFE4, vastaava O-rengas on Fluororubber

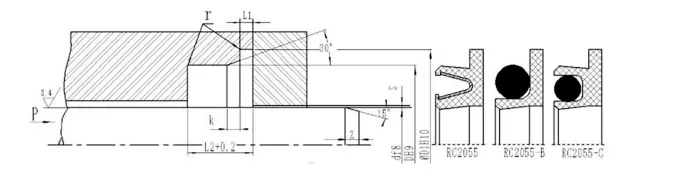

EMITTIMINEN PARAMETRIA TAULUKKO (Kaikki parametri -alueen tekniset tiedot ovat saatavilla)
| Sauvan halkaisija -alue D F8 | Uran halkaisija DH9 | Uran halkaisija D1H10 | Reunasyvyys L1 | Uran leveys Lens | Tuontiväli k -k - | Säteilyvälitys S max | Viisun pituus | r max | |
| 10MPA | 20mPa | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8L | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10,5 | D+17,5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2,8 -0,2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Huomaa: On suositeltavaa, että pyörivän akselin pinnan kovuus tulisi olla HRC ≥ 58.

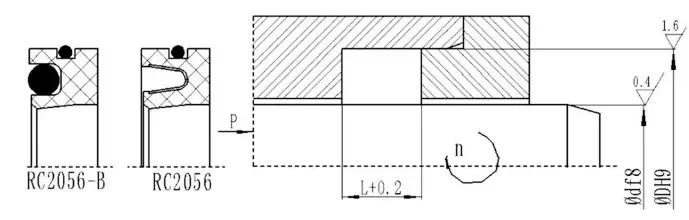

RC2056
Sovellettavat työolosuhteet (raja -arvot eivät saisi ilmestyä samanaikaisesti)
| Paine (MPA) | Lämpötila (℃) | Nopeus (M/s) | Keskipitkä | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Lähes kaikki nestemäiset ja kaasuväliaineet |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Materiaalivalinta
1. Vastaavat O-rengasmateriaalit voidaan valita: RO1-nitriilikumit (NBR), RO2 Fluororubber (FKM) jne.
14. Tiivistysrengasmateriaalit: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.
3. Ruostumattomasta teräksestä valmistettu jousi: V-muotoinen jousi.
Tilausesimerkki
RC2056-40*62*8-ptfe4+v d*d*l, tiivisustusrengasmateriaali on PTFE4, ja ruostumattomasta teräksestä valmistettu jousi on V-muotoinen jousi
RC2056-B-40*62*8-PTFE4+R02 D*D*L, tiivistysrengasmateriaali on PTFE4, ja vastaava O-rengas on fluororubber
