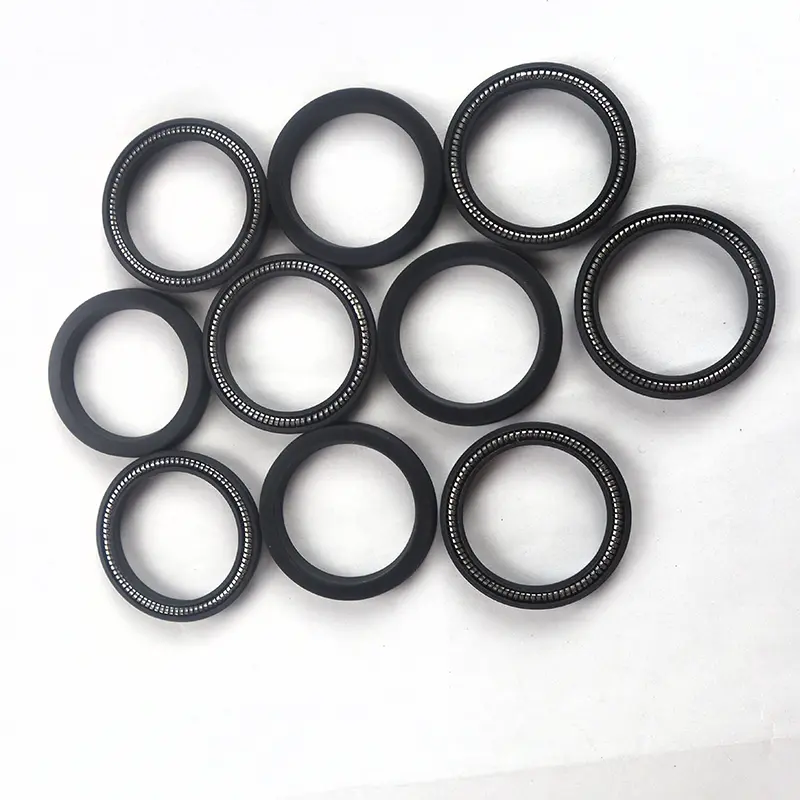

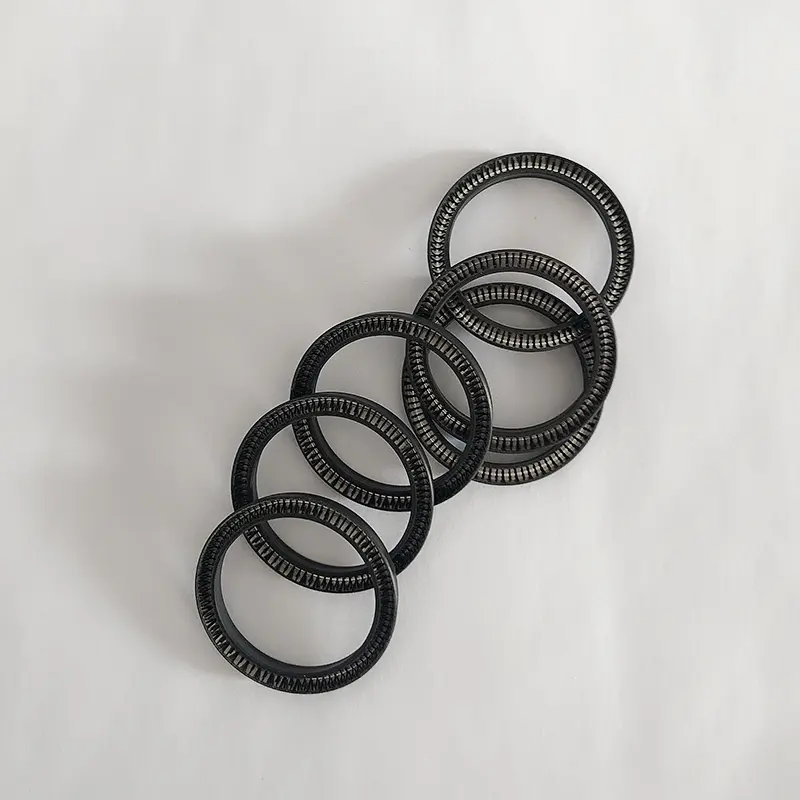

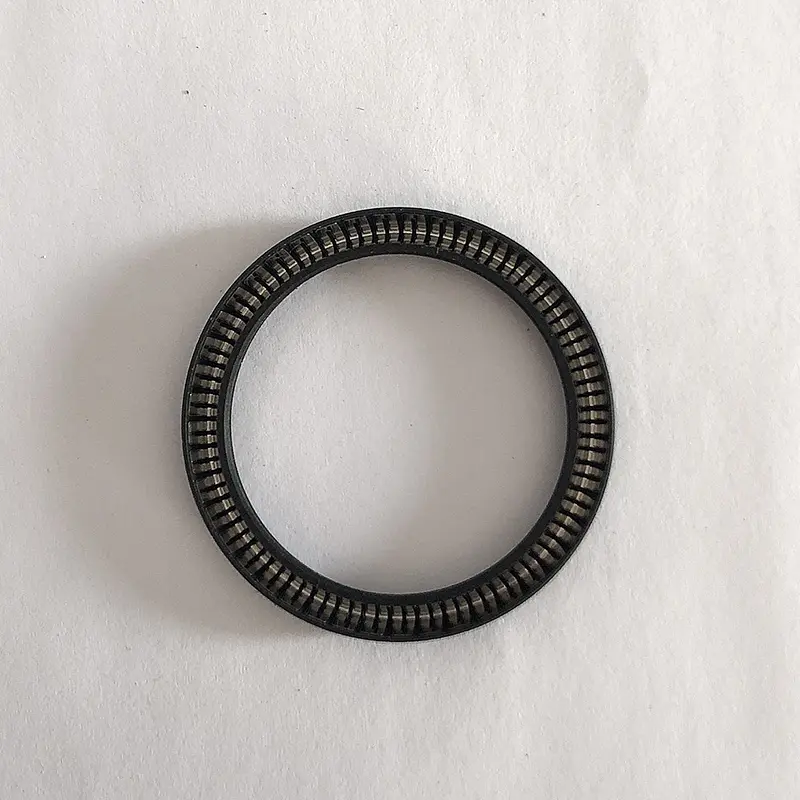

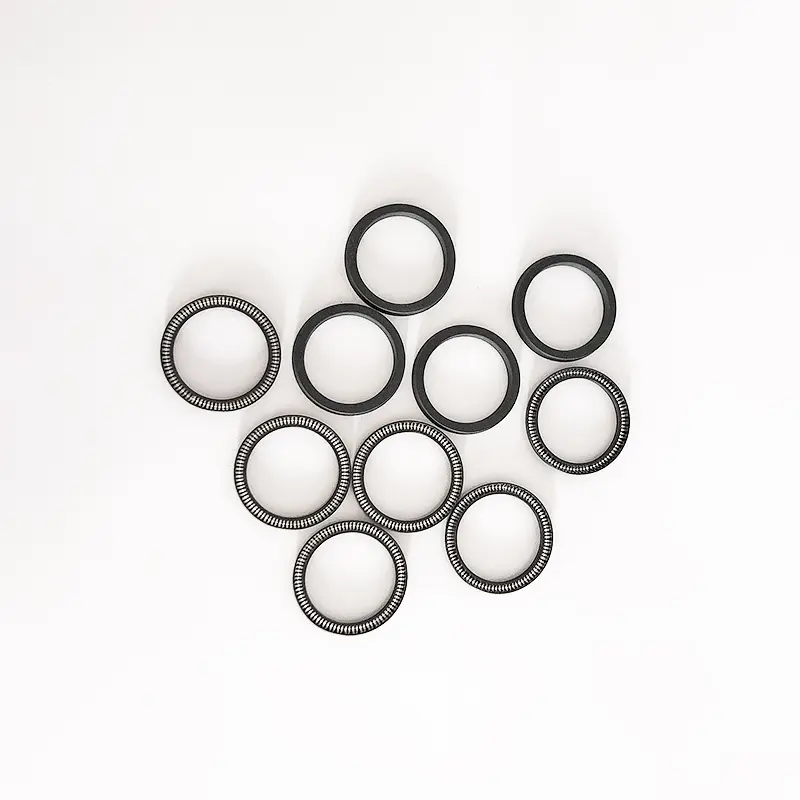

Säteittäiset jousen virran tiivisteet

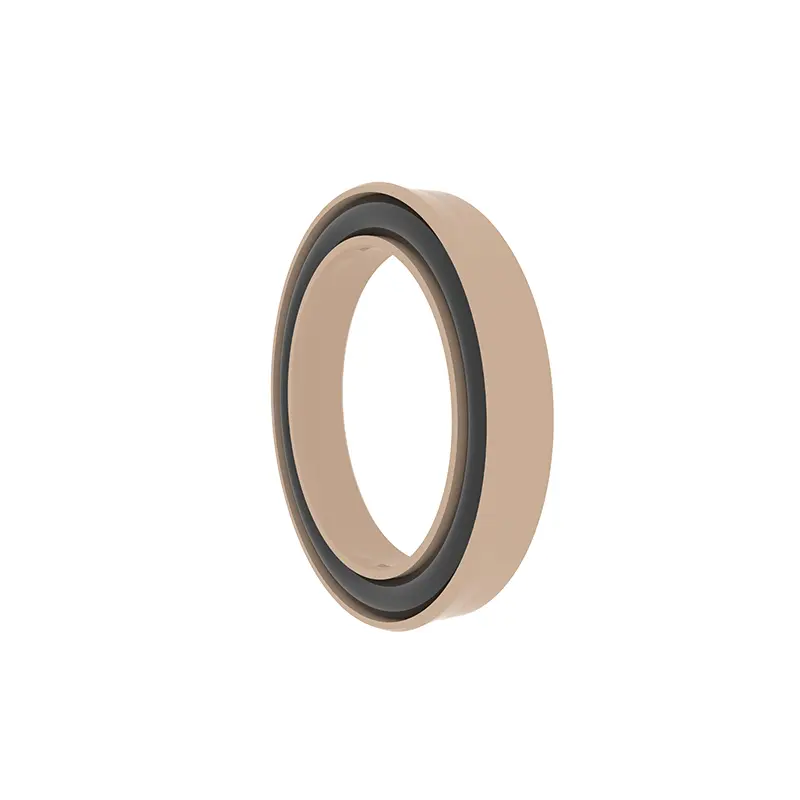

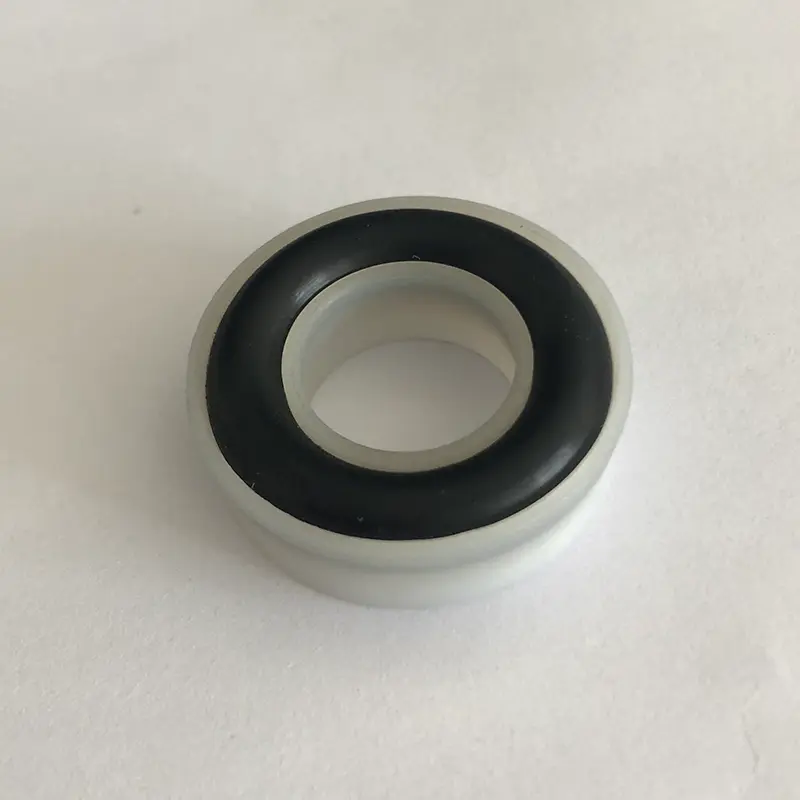

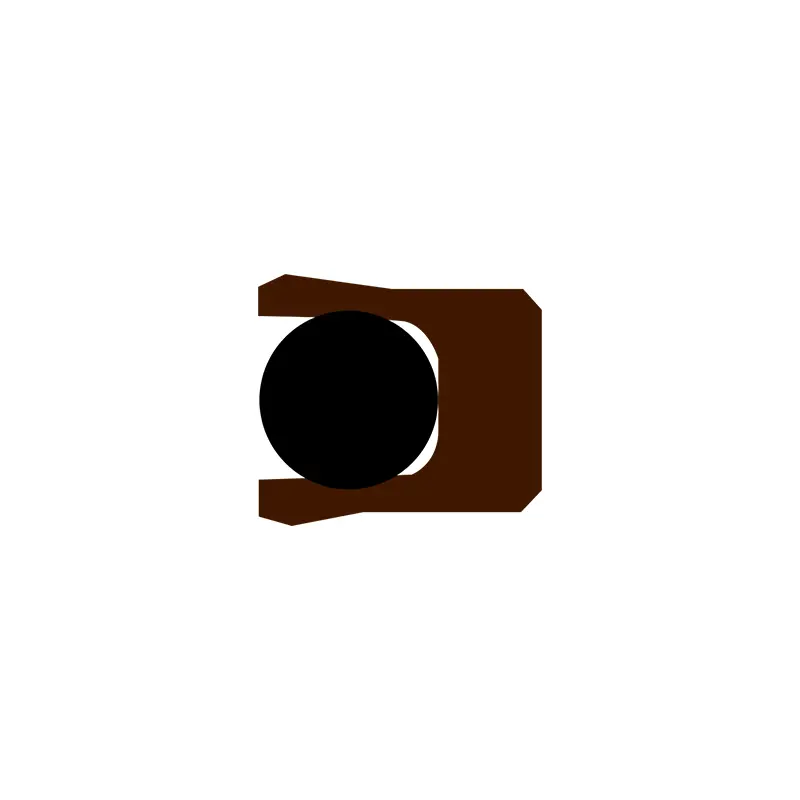

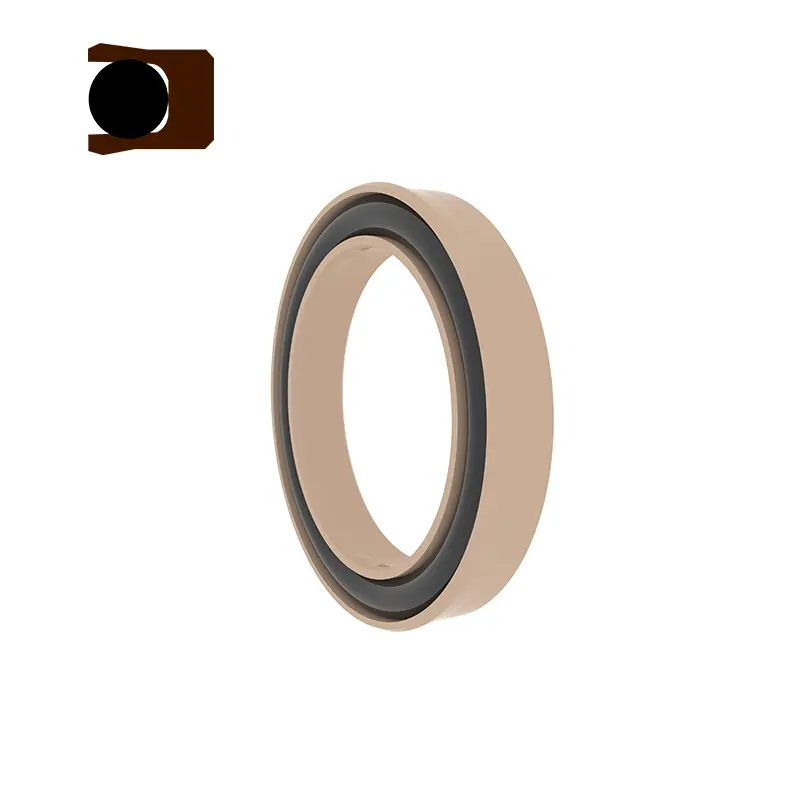

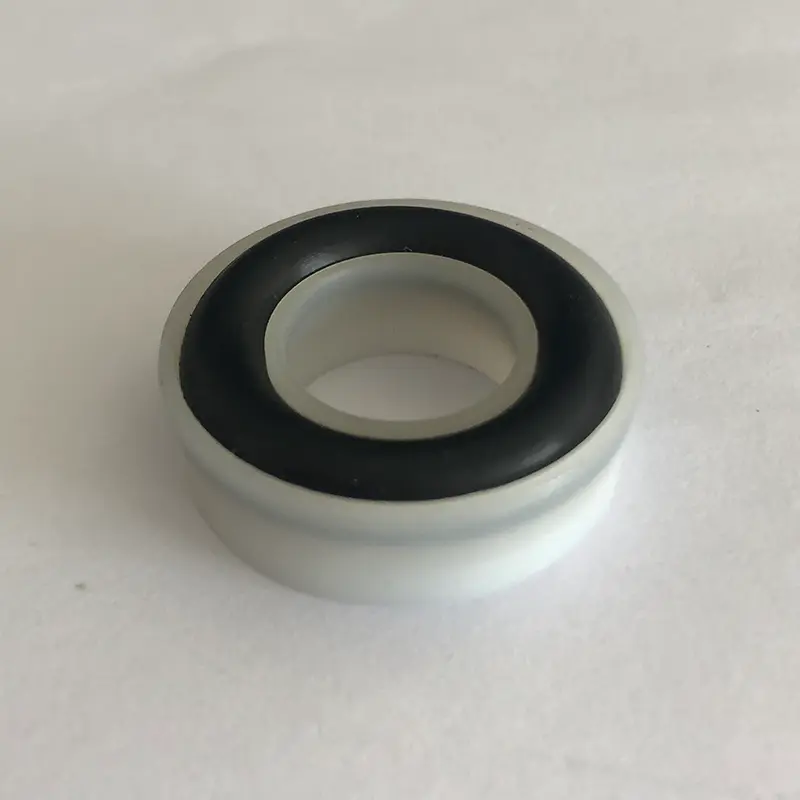

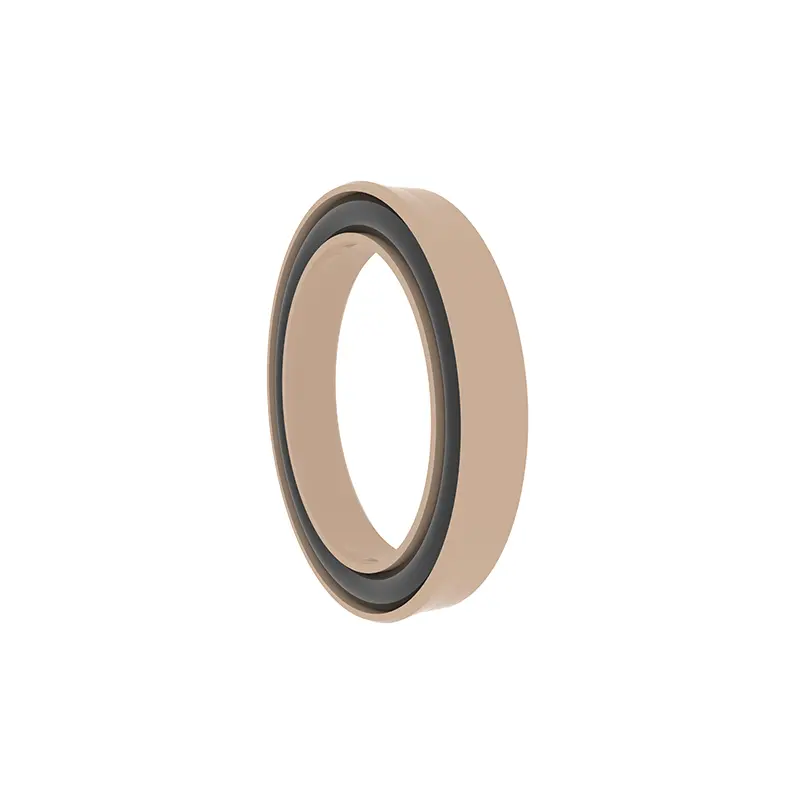

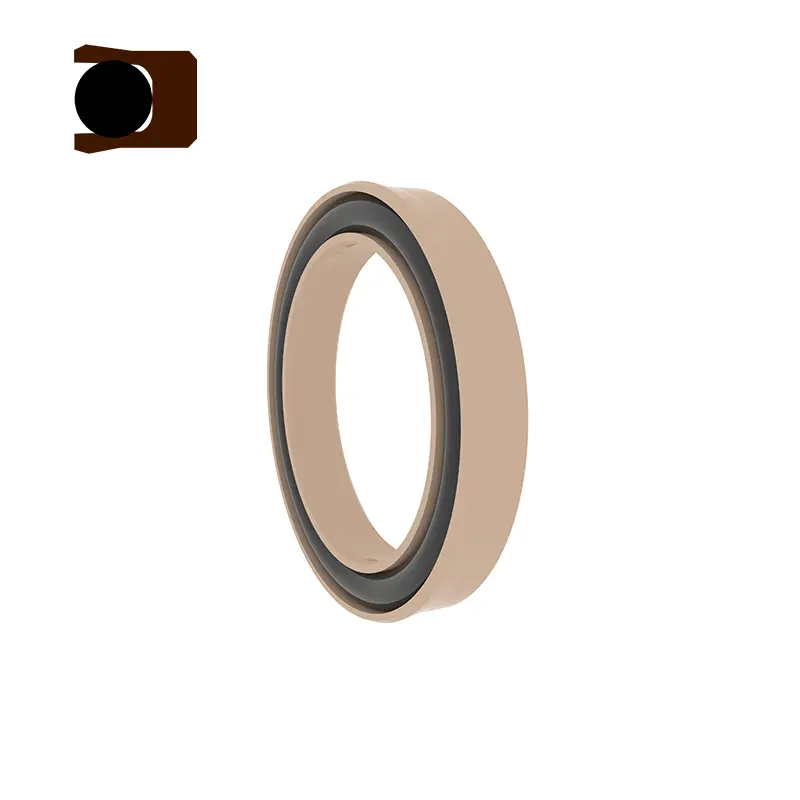

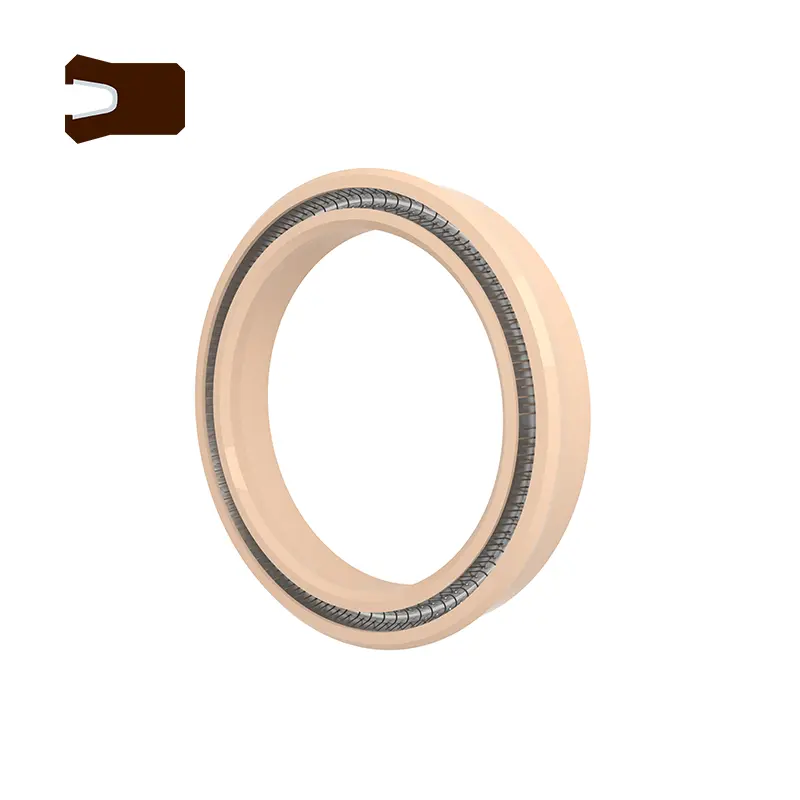

RC16 on pistoketiiviste, ja RC16-B on Y-muotoinen yhdistelmätiiviste. Kahden urat ovat samat ja ne voidaan asentaa ML5514F: n ja ISO3771: n määrittämiin uraan.

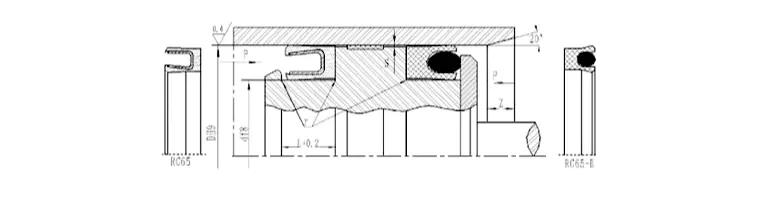

Toisessa säteittäisessä jousen virran tiivisteessä RC65-sarja, RC65 on pistoketiiviste ja RC65-B on Y-muotoinen yhdistelmätiiviste. Niillä on myös sama uran suunnittelu ja ne voidaan asentaa ML5514F: n ja ISO3771: n määrittämiin uraan.

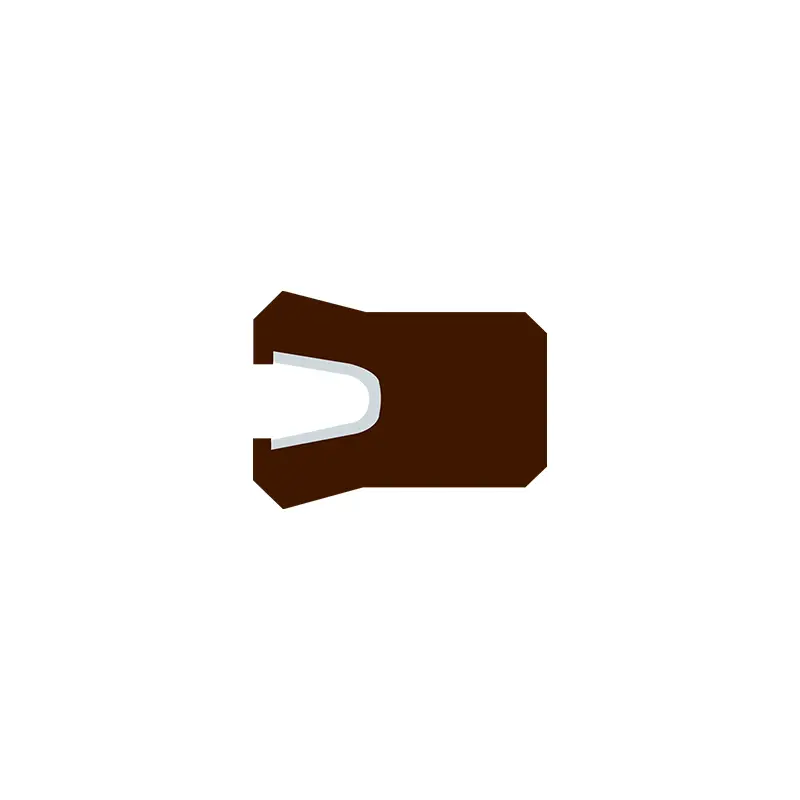

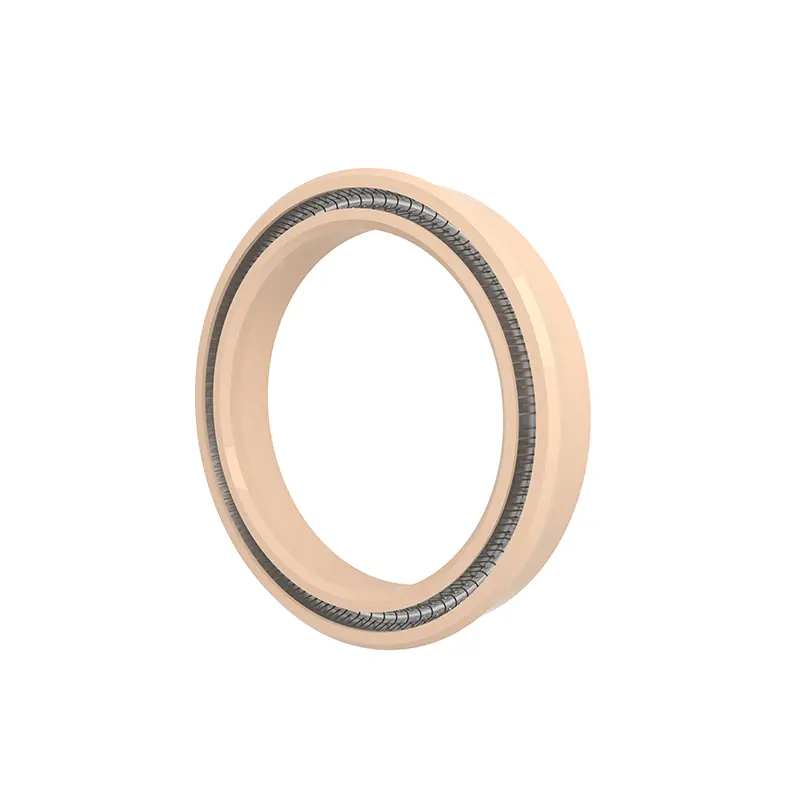

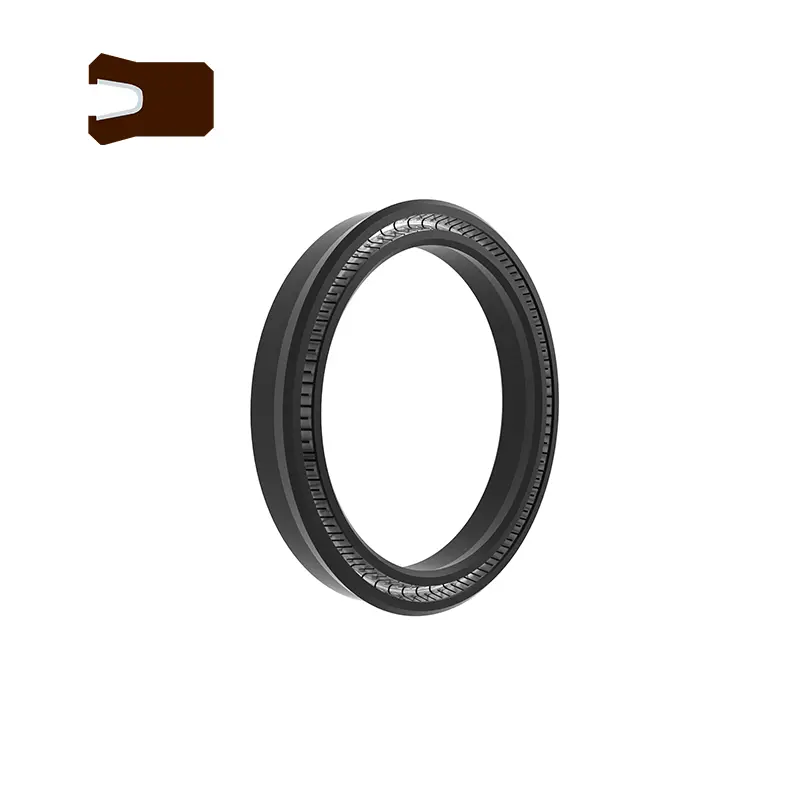

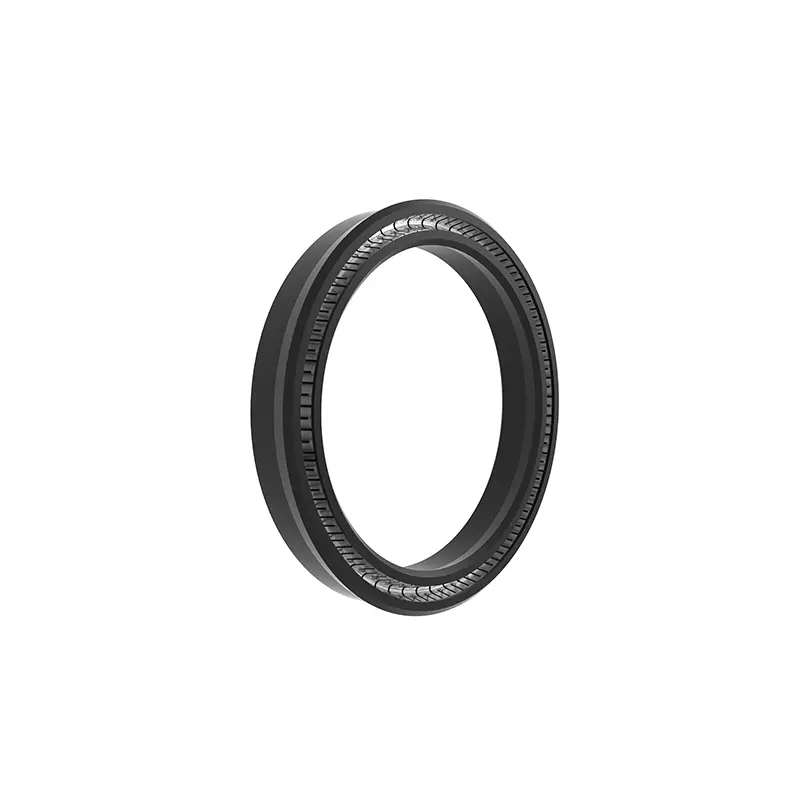

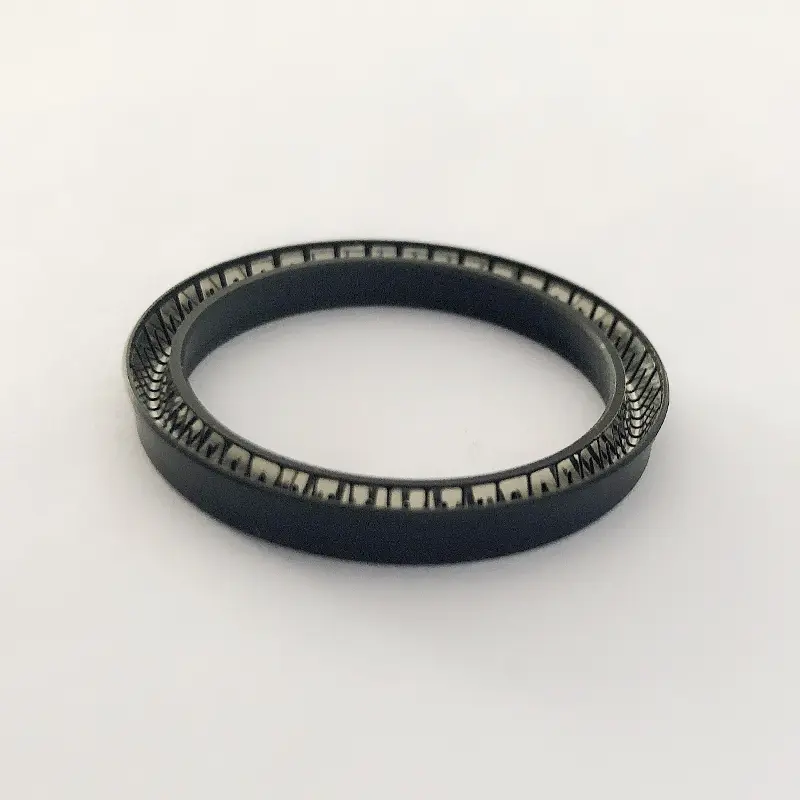

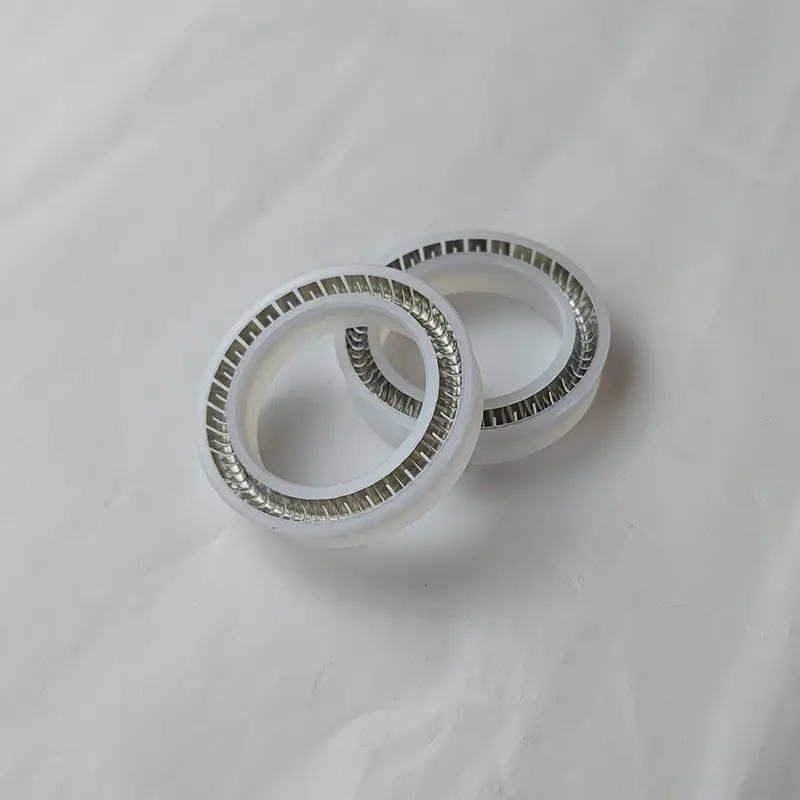

RC16- ja RC65-tulppatiivisteet koostuvat ruostumattomasta teräksestä valmistetuista lähteistä ja korkean toimivista muoveista. Ruostumattomasta teräksestä valmistetut jouset voivat valita V-muotoiset jouset ja O-muotoiset jouset. Kun käytetään RC16-B: tä ja RC65-B: tä, on tarpeen valita kohtuudella vastaava elastomeerimateriaali.

Molemmilla radiaalisten jousen virrojen tiivisteiden malleilla on korkea suorituskyky, vaihdettavuus ja laaja sovellettavuus. Ne soveltuvat hydraulisiin ja pneumaattisiin laitteiden tiivistämiseen ankarissa työoloissa ja erityisissä väliaineympäristöissä, kuten kemikaalissa, öljy-, energia- ja muut kentät. Ruostumattomasta teräksestä valmistettu jousi tarjoaa vakaan säteittäisen voiman pitkän aikavälin tiivistysvaikutuksen varmistamiseksi, kun taas korkean suorituskyvyn muovi- ja elastomeerimateriaalien yhdistelmä soveltuu korkeaan paineeseen, suureen nopeuteen ja syövyttäviin väliaineisiin. Standardoitu uran suunnittelu yksinkertaistaa asennusta ja huoltoa ja vähentää käyttökustannuksia.

Tuoteominaisuudet ja sovellukset:

Radiaalisten kevään virran tiivisteiden yhteiset piirteet:

1. Voidaan käyttää edestakaisin, pyörivään (kääntymiseen) ja staattiseen tiivistymiseen;

2.

3. Erinomainen tiivistymisteho korkealle ja matalalle paineelle ja tyhjiötiivisteelle;

4. Matala kitka, pieni aloitusvastus, sileä liike, ei hiipivää;

5. pitkää käyttöikää, sitä voidaan käyttää öljytöntä voitelutiivisteisiin;

6.

7. väliaineelle pilaantumista kosketuksessa, kun se on kosketuksessa elintarvikkeiden ja lääkkeiden verenkiertoon;

8. voidaan steriloida, melkein ei säilytysjakson rajaa.

RC16

Sovellettavat työolot

Materiaalivalinta

1. Vastaavat O-rengasmateriaalit voivat olla: R01-nitriilikumit (NBR), R02 Fluororubber (FKM) jne.

14. Tiivistysrengasmateriaalit: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.

3. Ruostumattomasta teräksestä valmistetut jouset voidaan valita O-muotoisista lähteistä ja V-muotoisista lähteistä.

Tilausesimerkki

RC16-40-PTFE4+V-akselin halkaisija 40, tiivistysrengasmateriaali on PTFE4, ruostumattomasta teräksestä valmistettu jousi on V-muotoinen jousi

RC16-B-40-PTFE4+R02-akselin halkaisija on 40, tiivistysrengasmateriaali on PTFE4, vastaava O-rengas on Fluororubber

Erittiöparametritaulukko (mikä tahansa koko parametri -alueella on saatavana)

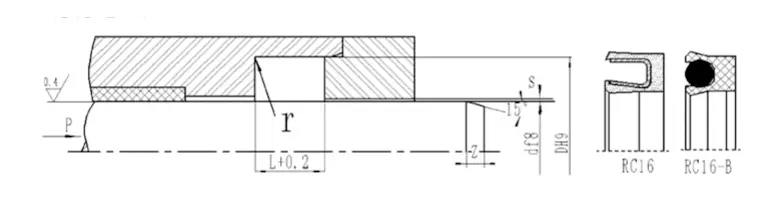

PAN -tiivisteen asentaminen: Käytä yleensä avointa uraa ja suljetun uran asentamiseen katso pannun tiivisteen asennus.

Erittiön kokotaulukko (vaadittavat vaatimukset eivät ole tässä taulukossa, ota yhteyttä yritykseen, voimme toimittaa tuotteita jopa 1600 mm.)

RC65

Sovellettavat työolot

1. Vastaavat O-rengasmateriaalit voivat olla: R01-nitriilikumit (NBR), R02 Fluororubber (FKM) jne.

14. Tiivistysrengasmateriaalit: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 jne.

3. Ruostumattomasta teräksestä valmistetut jouset voidaan valita O-muotoisista lähteistä ja V-muotoisista lähteistä.

Tilausesimerkki

RC65-40-PTFE4+V Sylinterin halkaisija 40, tiivisustusrengasmateriaali on PTFE4, ruostumattomasta teräksestä valmistettu jousi on V-muotoinen jousi

RC65-B-40-PTFE4+R02-sylinterin halkaisija on 40, tiivistysrengasmateriaali on PTFE4, vastaava O-rengas on fluororubber

Erittiöparametritaulukko (mikä tahansa koko parametri -alueella on saatavana)
