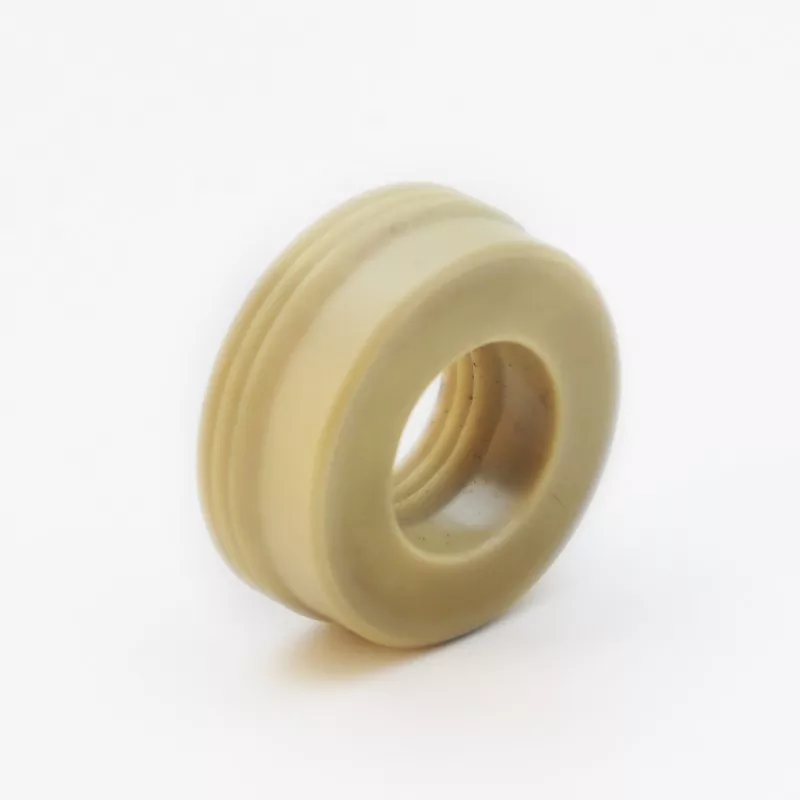

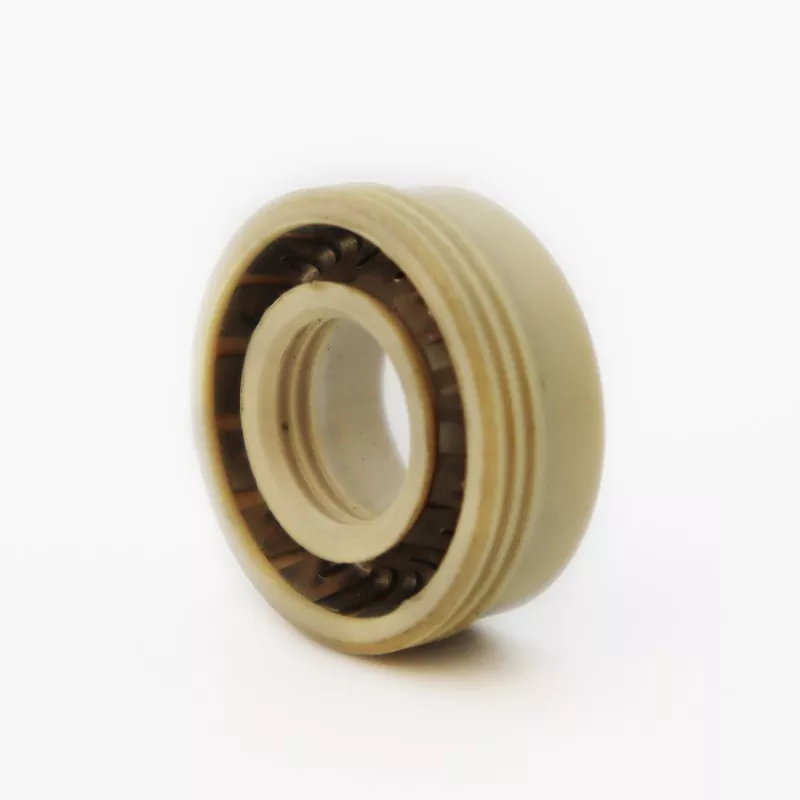

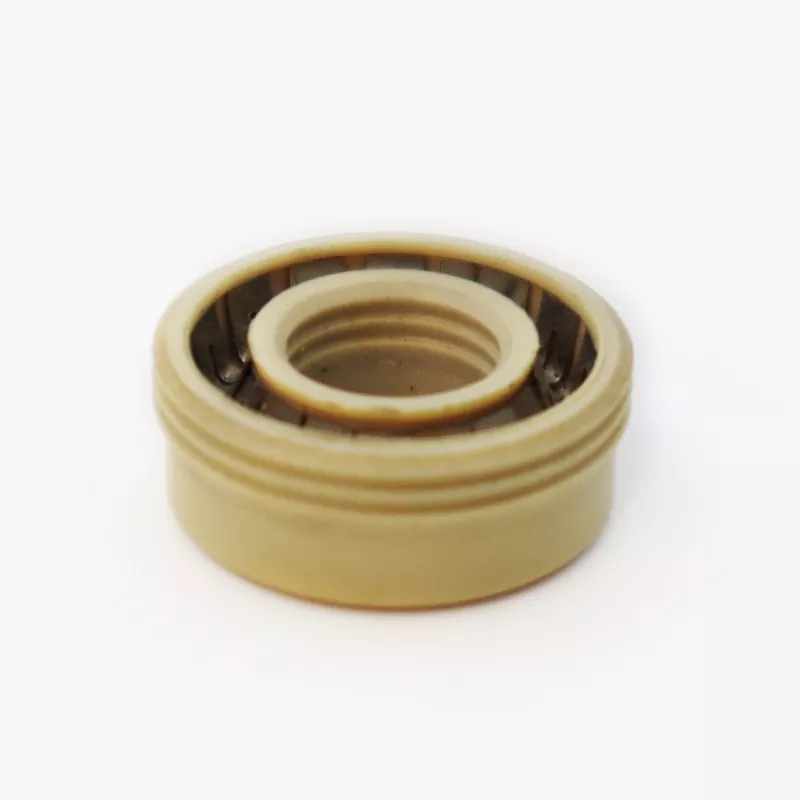

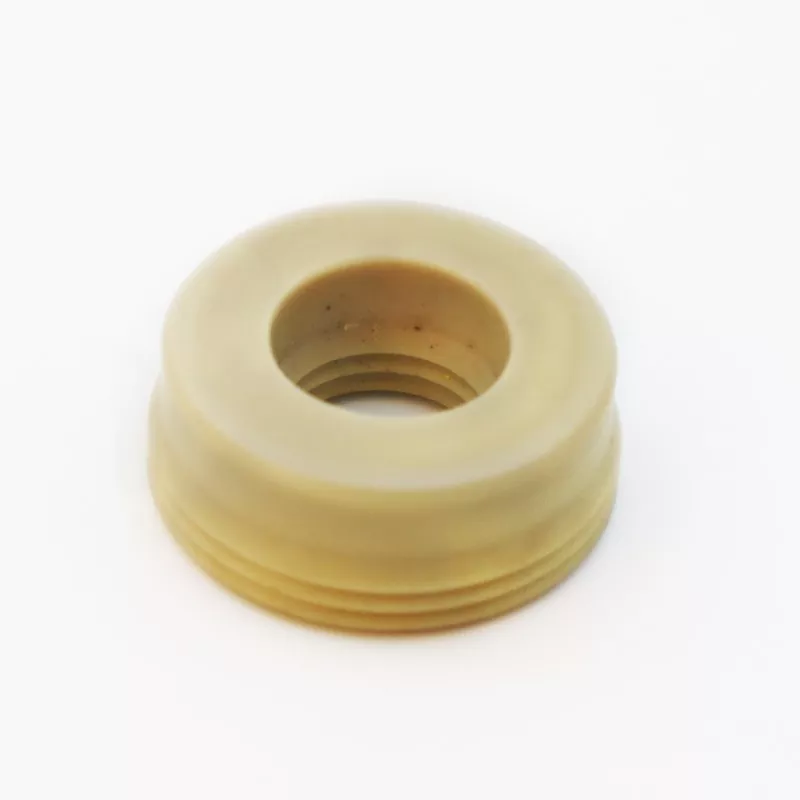

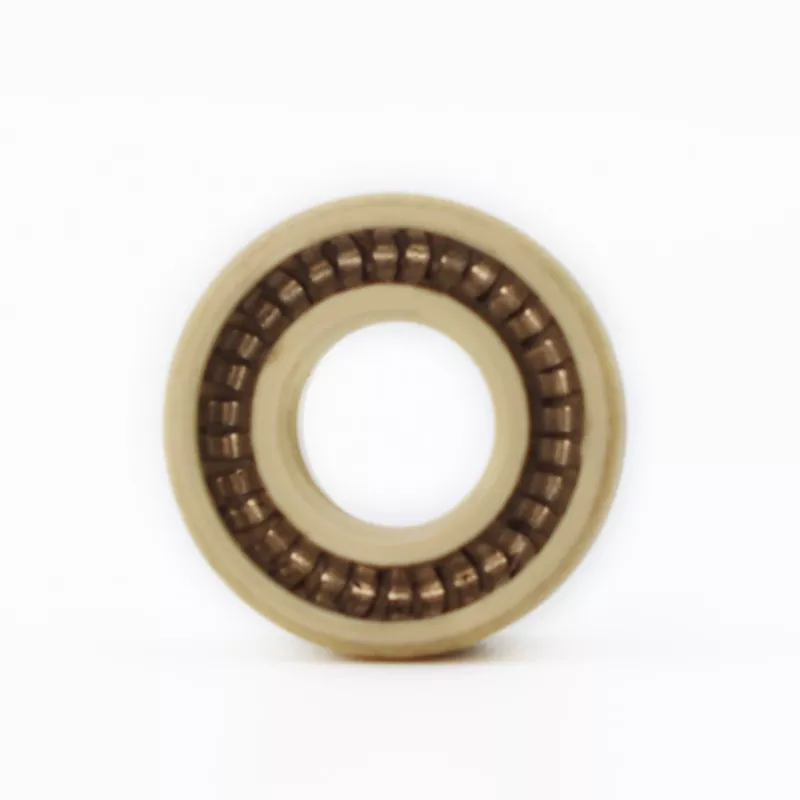

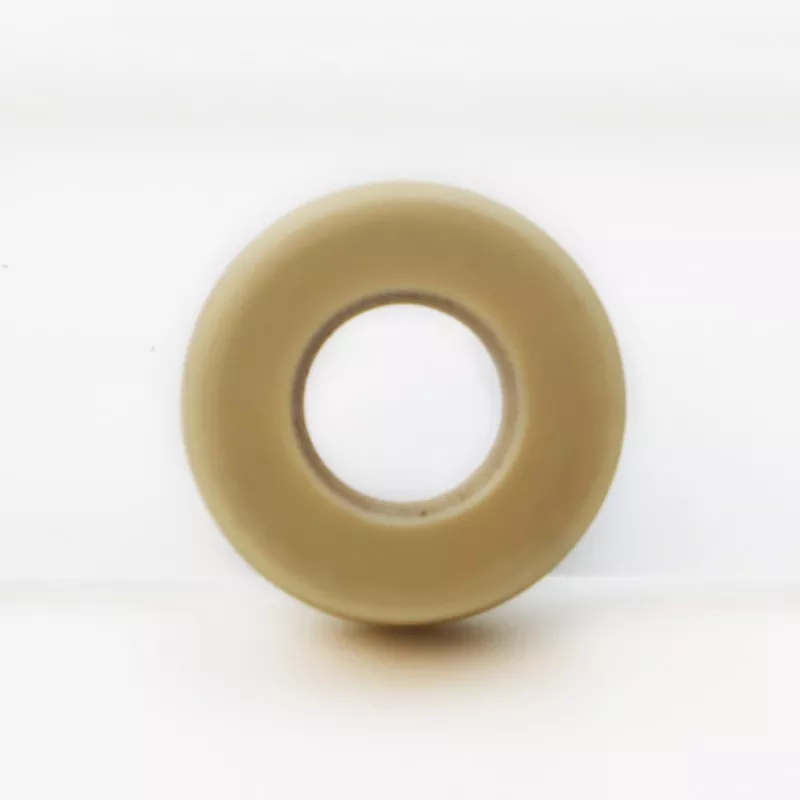

Ruichen FS-C Multi-Lip jousivoimaisessa tiivisteessä on ainutlaatuinen hammastettu huulirakenne, joka parantaa merkittävästi tiivistyskykyä. FS-C-malli on ihanteellinen valinta sovelluksiin, jotka vaativat tiukkaa vuotojen valvontaa.
Se tarjoaa vakaan ja luotettavan tiivistyksen – tasapainottaa pienen kitkan ja pitkän käyttöiän – jopa 40 MPa:n käyttöpaineissa (tämän rajan ylittävät paineet vaativat määritellyn leveän urakonfiguraation).
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Nopeus (m/s) |
Lämpötila °C |
Media |
|
|
<40: Käytä uran leveyttä L >40 MPa: Käytä uran leveyttä L1 |
<10 |
BO/DO -35~+250 |
Muut -200 ~ +250 |
Kaikki nesteet, kemikaalit ja kaasut |
Tämän mallin monihuulirakenne luo useita tiivistysesteitä, mikä varmistaa erinomaisen kaasu- ja nestetiiviyden myös alhaisissa paineissa. Se on suunniteltu erityisesti tyhjiöympäristöihin tai sovelluksiin, joissa on äärimmäisen pieni paine-ero, mutta se kestää myös jopa 40 MPa:n käyttöpaineet (edellyttäen, että käytetään laajennettua uraa).
Ruichen FS-C -jousivoimaiset tiivisteet tarjoavat poikkeuksellisen suorituskyvyn alipainelaitteissa, analyyttisissa instrumenteissa, tarkkuusmittauslaitteissa ja korkealaatuisissa venttiileissä. Niiden vähäkitkaisuus ja tasainen liike tekevät niistä erityisen hyvin soveltuvia tarkkoihin liikkeenohjaussovelluksiin. Räätälöidyt Ruichen FS-C -tiivisteet takaavat pitkän aikavälin tiivistysluotettavuuden tieteellisille tutkimuslaitteille, lääketieteellisille instrumenteille ja korkean tarkkuuden teollisille ohjausjärjestelmille.
Kaikki mitat määritetyillä alueilla ovat saatavilla.
Huomautus: Jos vaadittuja teknisiä tietoja ei ole lueteltu tässä taulukossa, ota meihin yhteyttä. 1600 mm kokoisia tuotteita voidaan toimittaa.
|

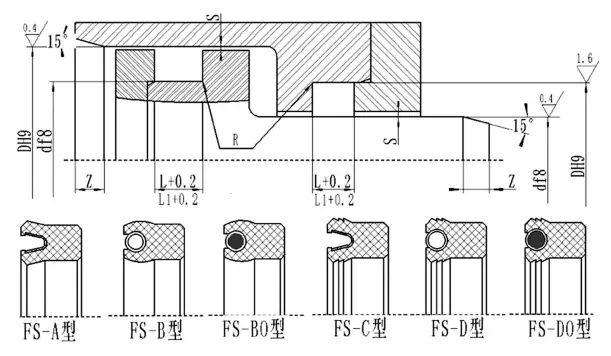

d |
D |
L+0,2 |
L1+0,2 (Koskee paineita > 40 MPa) |
Säteittäinen välys Smax |
Viisteen pituus Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3-10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10-22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Asennus Huomautus: Korkeapainesovelluksissa (>40 MPa) on käytettävä määritellyn leveyden (L1) uraa ja asennustoleransseja on valvottava tarkasti.
