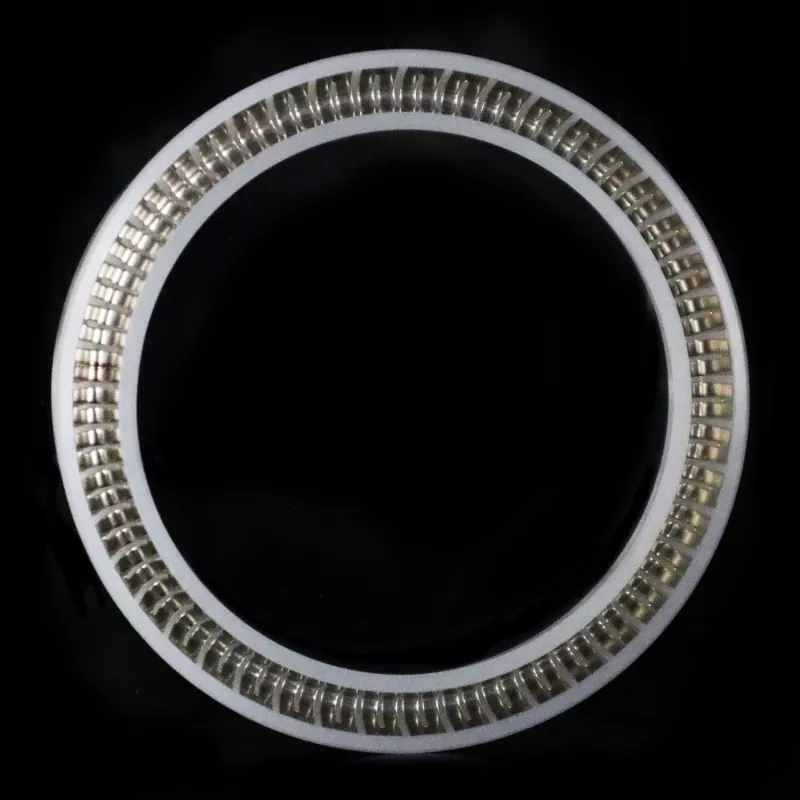

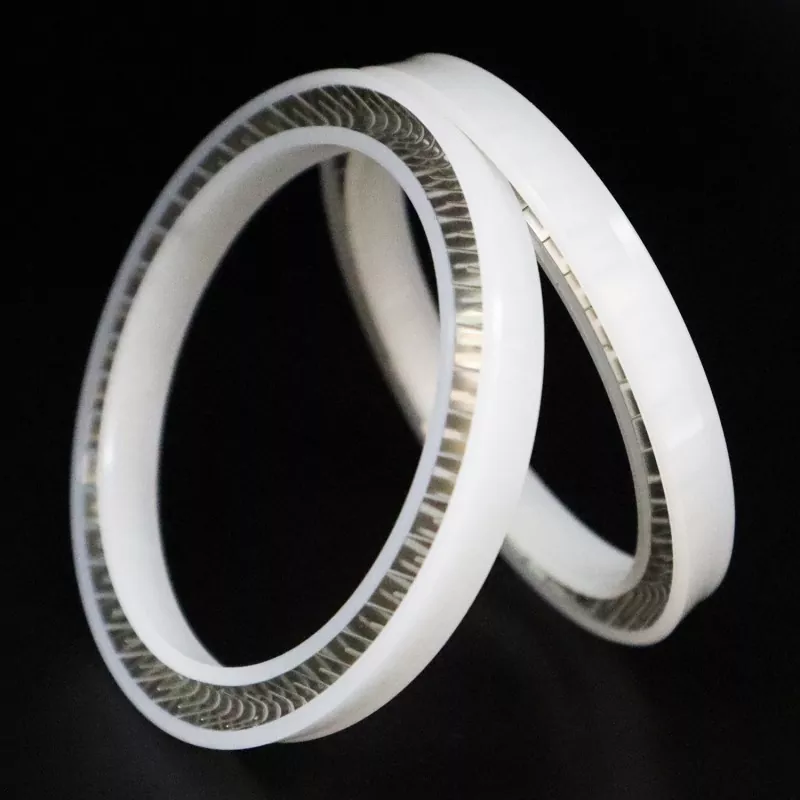

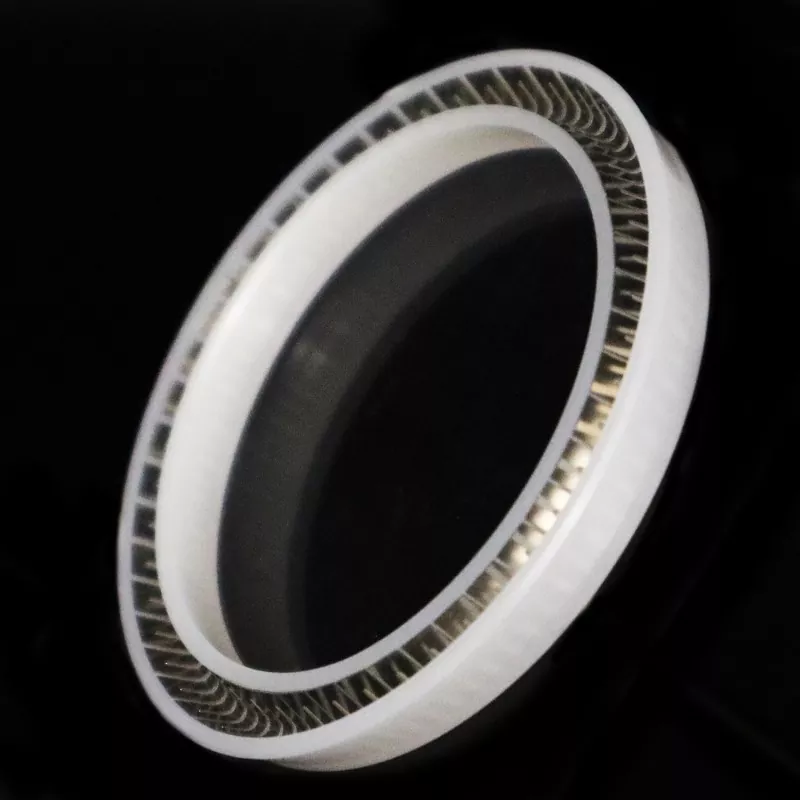

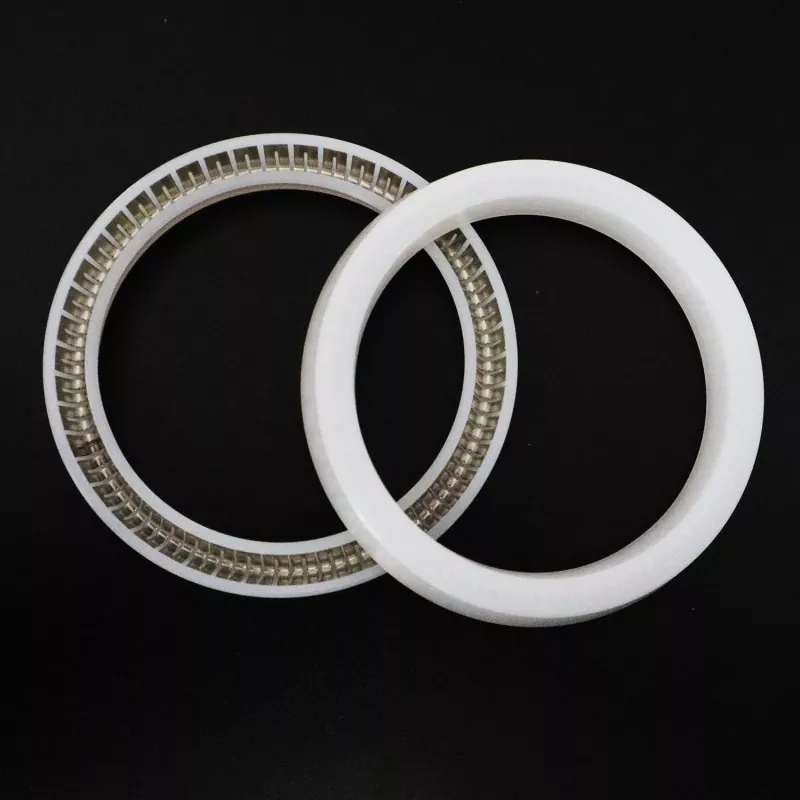

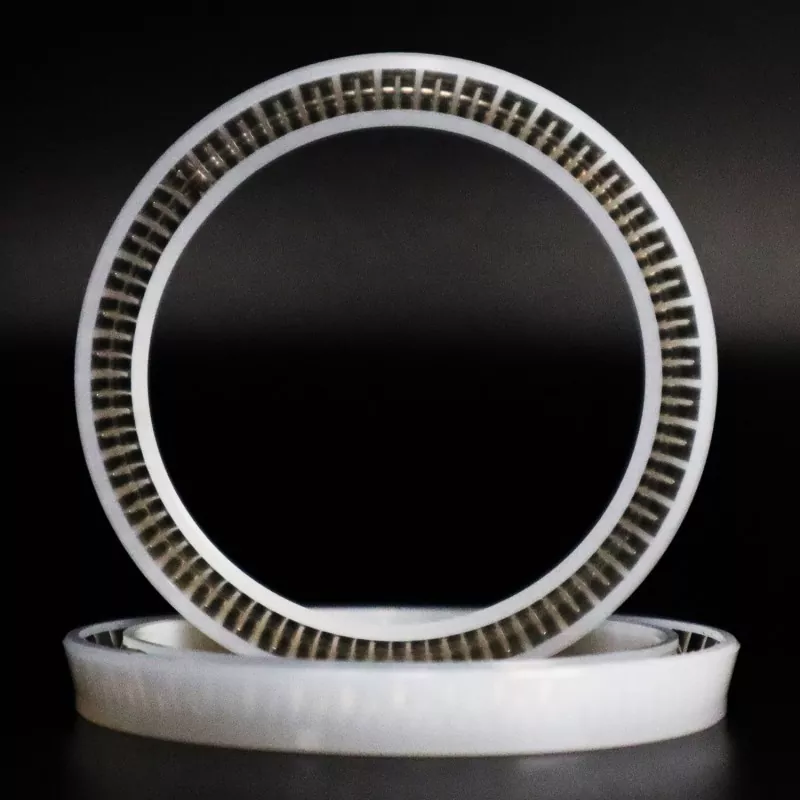

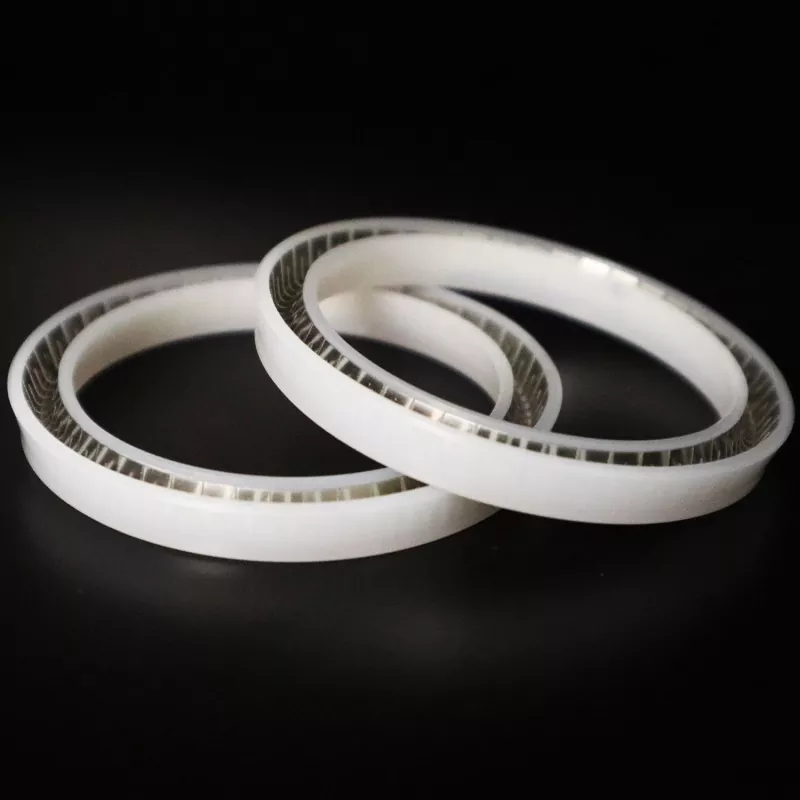

Ruichen FS-A symmetrisellä jousivoimaisella tiivisteellä on symmetrinen muotoilu, joten sitä voidaan käyttää vaihtokelpoisesti sekä akseleissa että porauksissa. Jousivoimaisen tiivistesarjan perusmallina FS-A tarjoaa kustannustehokkaan ja luotettavan tiivistysratkaisun useimpiin vakiokäyttöolosuhteisiin, mikä tekee siitä sopivan erilaisiin sovelluksiin, joihin kuuluu staattinen tiivistys, hidas pyörimisnopeus ja edestakaisin liikkuva liike.
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Nopeus (m/s) |
Lämpötila °C |
Media |
|
|
<40: Käytä uran leveyttä L >40 MPa: Käytä uran leveyttä L1 |
<10 |
BO/DO -35~+250 |
Muut -200 ~ +250 |
Kaikki nesteet, kemikaalit ja kaasut |
Tämän mallin tärkeimmät edut ovat sen laaja mediayhteensopivuus ja vakaa suorituskyky. Siinä on PTFE-tiivisterunko yhdistettynä jousikuormitettuun rakenteeseen, ja se kestää suurimman osan kemiallisista aineista, mukaan lukien erilaiset hydraulinesteet, voiteluaineet ja miedot kemialliset liuokset. Mitä tulee lämpötilan mukautumiseen, FS-A-malli säilyttää vakaan tiivistyskyvyn välillä -50 °C - 200 °C.
Ruichen FS-A jousivoimainen tiiviste sopii erityisen hyvin yleisiin teollisuuslaitteisiin, vakiohydraulijärjestelmiin ja tavanomaisiin nesteenkäsittelylaitteisiin. Sen pienikitkainen rakenne varmistaa sujuvan toiminnan ja minimaalisen irtoamiskitkan, mikä estää tehokkaasti "tack-slip" -ilmiön laitteiden käytön aikana.
Asiakkaille, jotka valitsevat jousivoimalla toimivat tiivisteet ensimmäistä kertaa tai jotka ovat erittäin herkkiä kustannuksille, Ruichen FS-A on ihanteellinen lähtötason valinta.
Kaikki määritetyn parametrialueen koot ovat saatavilla.
Huomautus: Jos vaadittua erittelyä ei ole lueteltu tässä taulukossa, ota meihin yhteyttä. voimme toimittaa tuotteita halkaisijaltaan jopa 1600 mm.
|

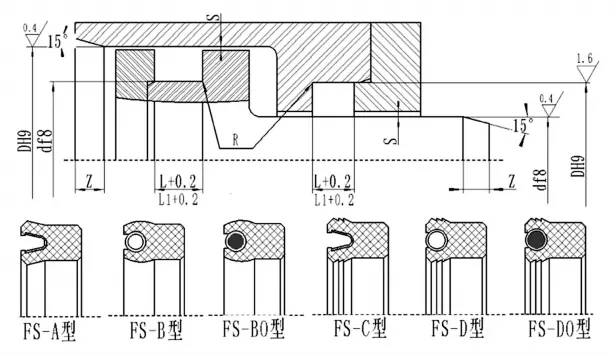

d |
D |
L+0,2 |
L1+0,2 (Koskee paineita > 40 MPa) |
Säteittäinen välys Smax |
Viisteen pituus Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3-10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10-22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Käyttöhuomautus: Soveltuu akselien ja porausten kaksisuuntaiseen tiivistykseen normaaleissa teollisuusympäristöissä; suositellaan sovelluksiin, joissa painevaihtelut ovat vähäiset.
