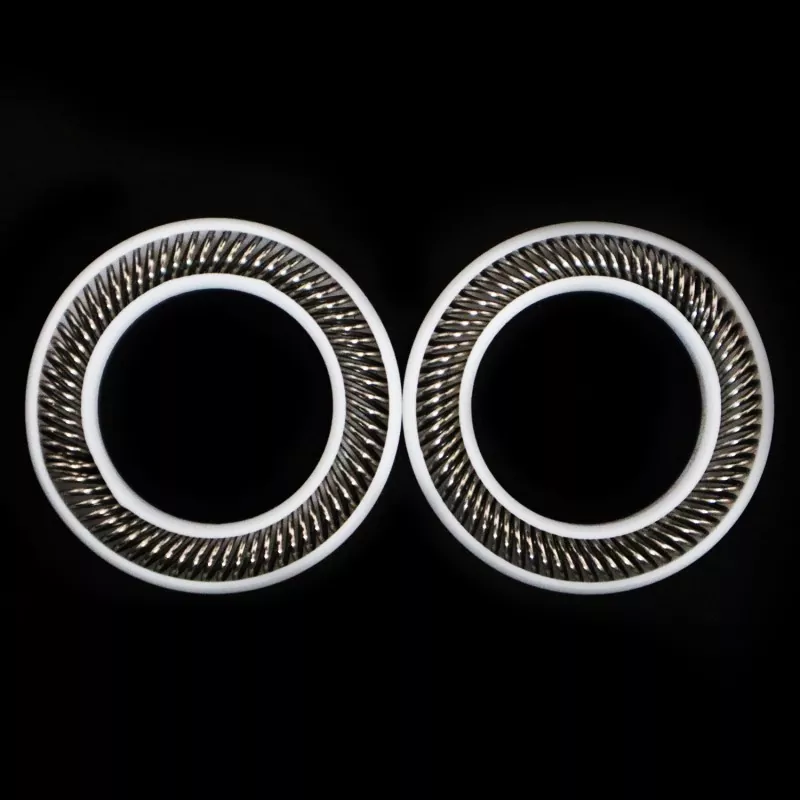

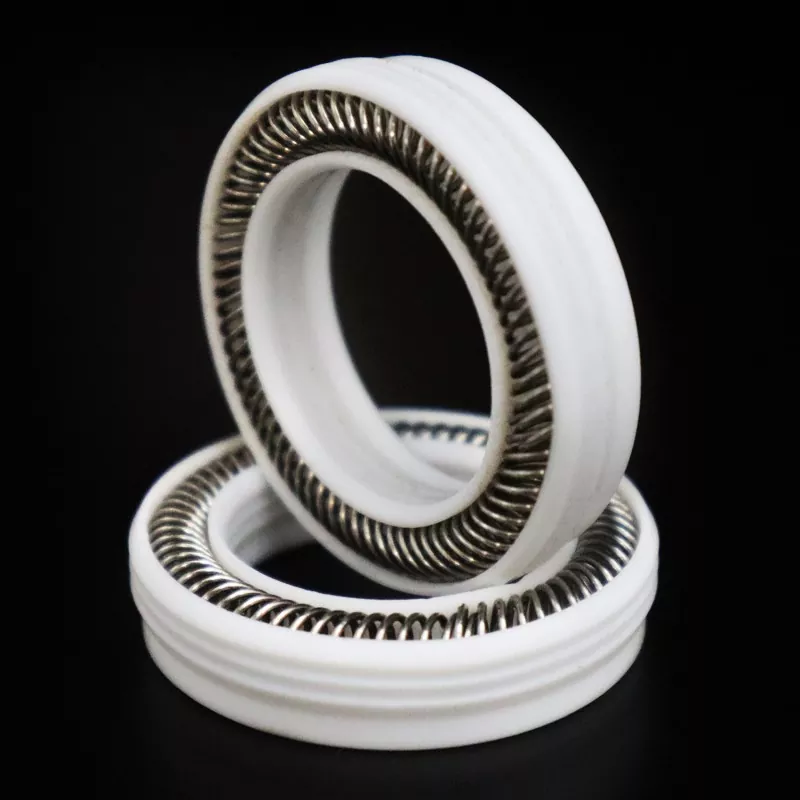

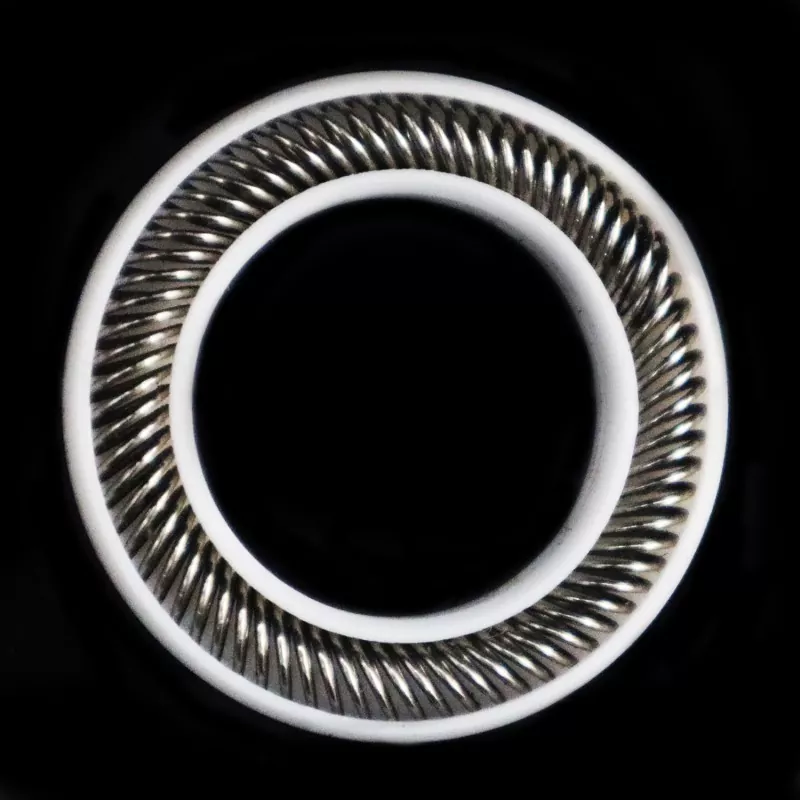

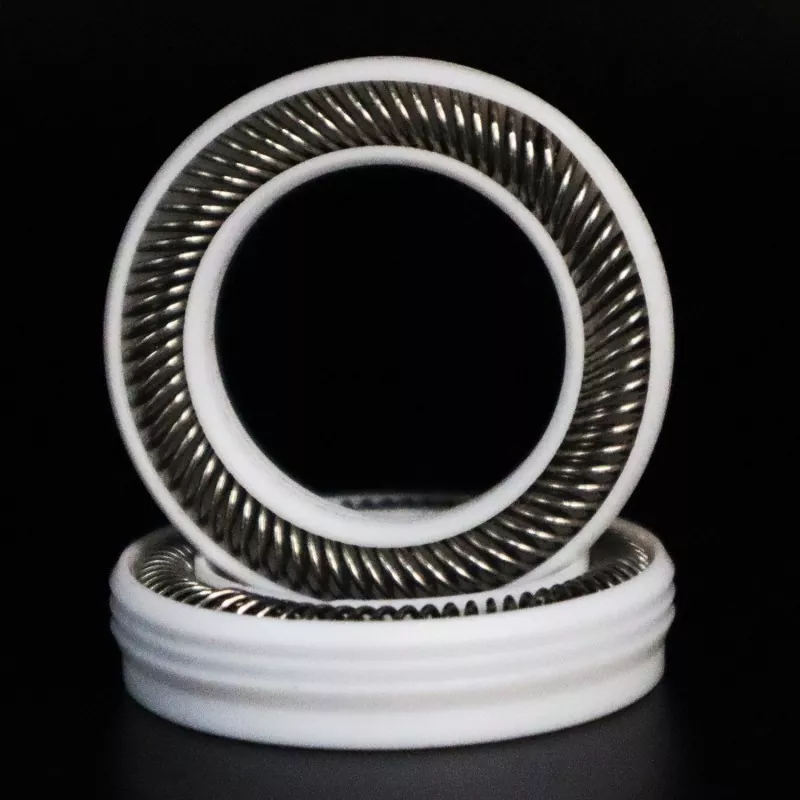

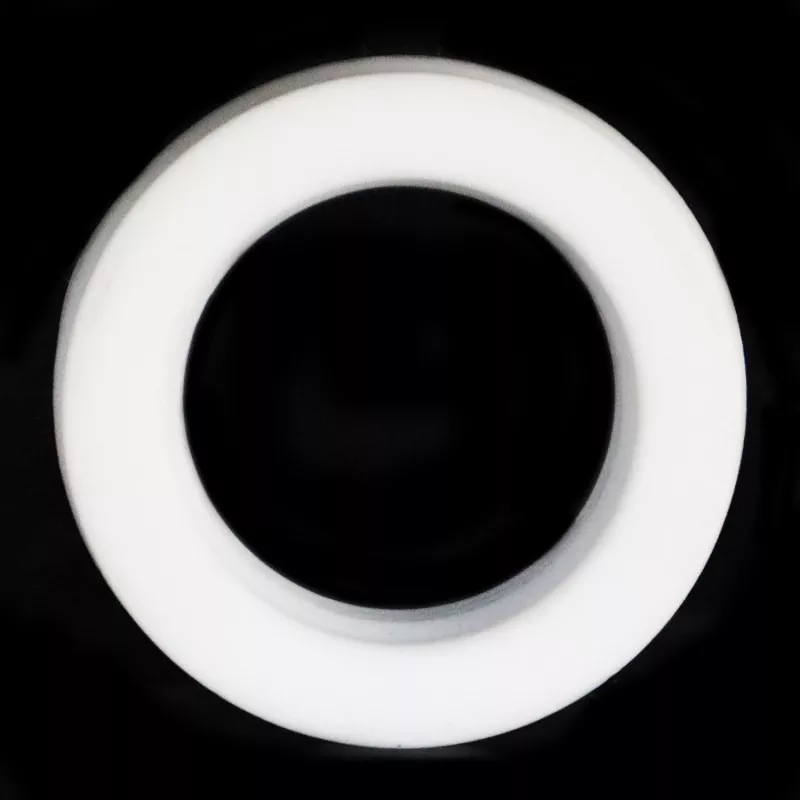

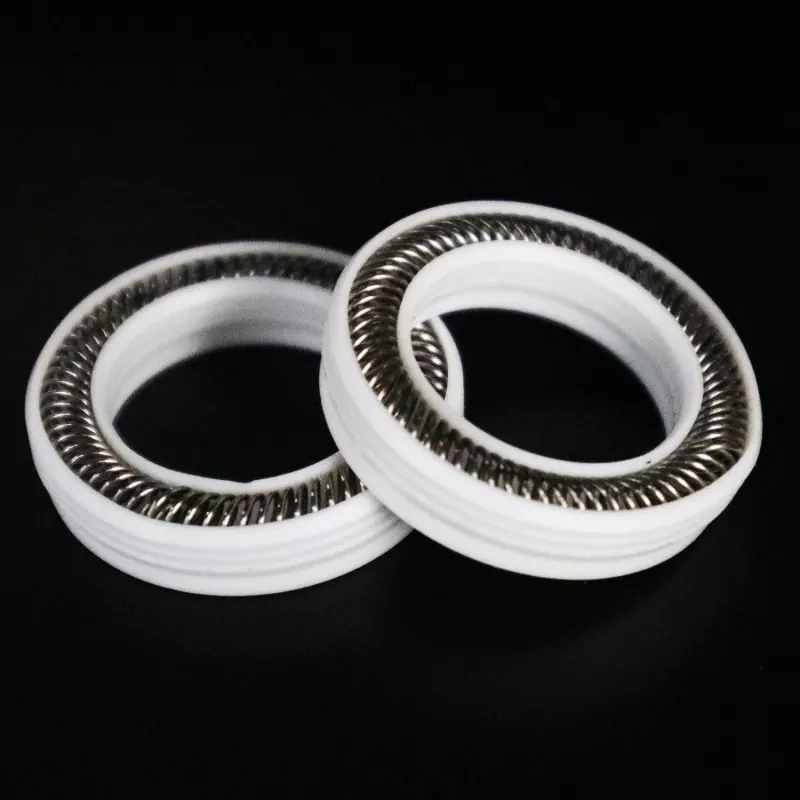

Ruichen FS-D Heavy-Duty jousivoimainen tiiviste edustaa sarjan korkean suorituskyvyn mallia, joka on suunniteltu pitkäaikaiseen ja luotettavaan tiivistykseen äärimmäisissä käyttöolosuhteissa. Se yhdistää useita teknisiä etuja, mikä mahdollistaa sen kestämisen monimutkaisissa ympäristöissä, joille on ominaista korkea paine, korkea lämpötila, voimakas korroosio ja kiinteiden hiukkasten läsnäolo.
Raja-arvot eivät saa esiintyä samanaikaisesti.
|
Paine (MPa) |
Nopeus (m/s) |
Lämpötila °C |
Media |
|
|
<40: Käytä uran leveyttä L >40 MPa: Käytä uran leveyttä L1 |
<10 |
BO/DO -35~+250 |
Muut -200 ~ +250 |
Kaikki nesteet, kemikaalit ja kaasut |
Tässä mallissa on vahvistettu hammastettu huulirakenne yhdistettynä erittäin lujaan jousijärjestelmään, mikä mahdollistaa soveltuvan painealueen laajentamisen jopa 100 MPa:iin (käytettäessä erikoisurasuunnittelun kanssa). Sen materiaalijärjestelmä on erityisesti optimoitu kestämään lyhytaikaisia korkeita 260°C lämpötiloja säilyttäen samalla erinomaisen elastisuuden alhaisissa lämpötiloissa. Suunnittelu parantaa myös merkittävästi suulakepuristus- ja kulutuskestävyyttä.
Ruichen FS-D -jousivoimaiset tiivisteet osoittavat poikkeuksellista kestävyyttä raskaissa hydraulisissa koneissa, öljynporaus- ja tuotantolaitteissa, korkean lämpötilan kemiallisissa reaktoreissa ja raskaan teollisuuden laitteissa. Ne on suunniteltu kestämään huonoja voiteluolosuhteita tai jopa ilman voitelua, ja ne säilyttävät tehokkaan tiivistyksen myös ympäristöissä, joissa on kiinteitä epäpuhtauksia. Ruichen FS-D -tiivisteiden valinta antaa vankan teknisen takuun kriittisten laitteiden pitkäaikaiselle ja luotettavalle toiminnalle.
Kaikki parametrialueen mitat ovat saatavilla.
Huomautus: Jos vaadittuja teknisiä tietoja ei ole lueteltu tässä taulukossa, ota meihin yhteyttä. 1600 mm kokoisia tuotteita voidaan toimittaa.
|

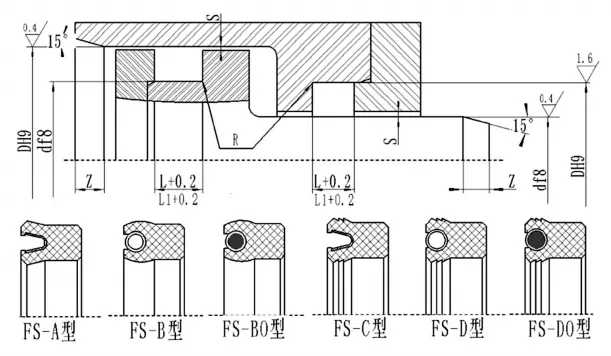

d |
D |
L+0,2 |
L1+0,2 (Koskee paineita > 40 MPa) |
Säteittäinen välys Smax |
Viisteen pituus Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3-10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10-22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Käyttöohjeet: Soveltuu vaativimpiin teollisuusympäristöihin; suositellaan kriittisten laiteosien pitkäaikaiseen tiivistämiseen. Tarkka valinta edellyttää täydellisten toimintaparametrien toimittamista.
