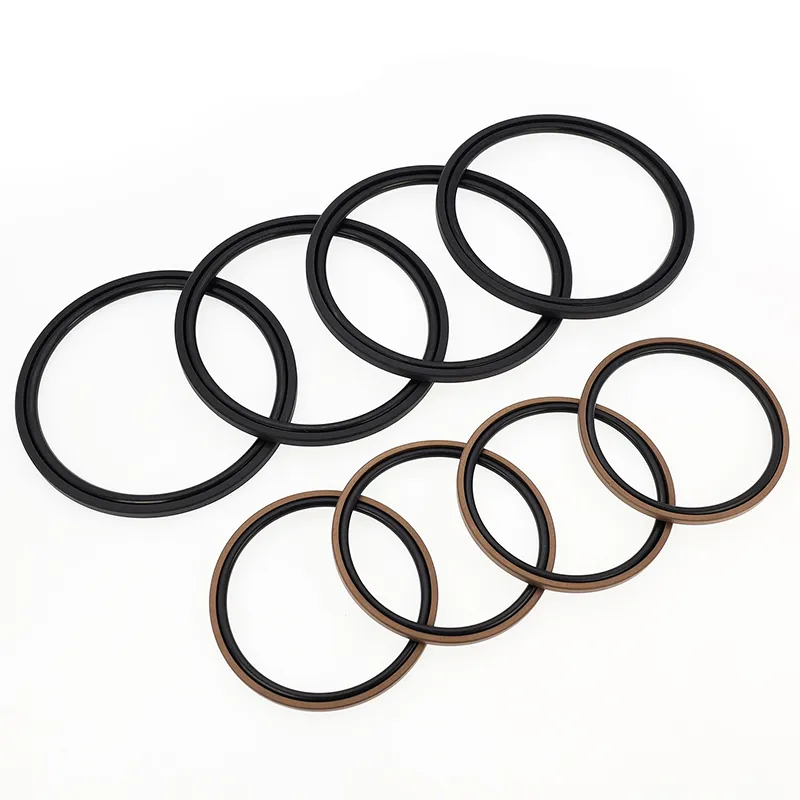

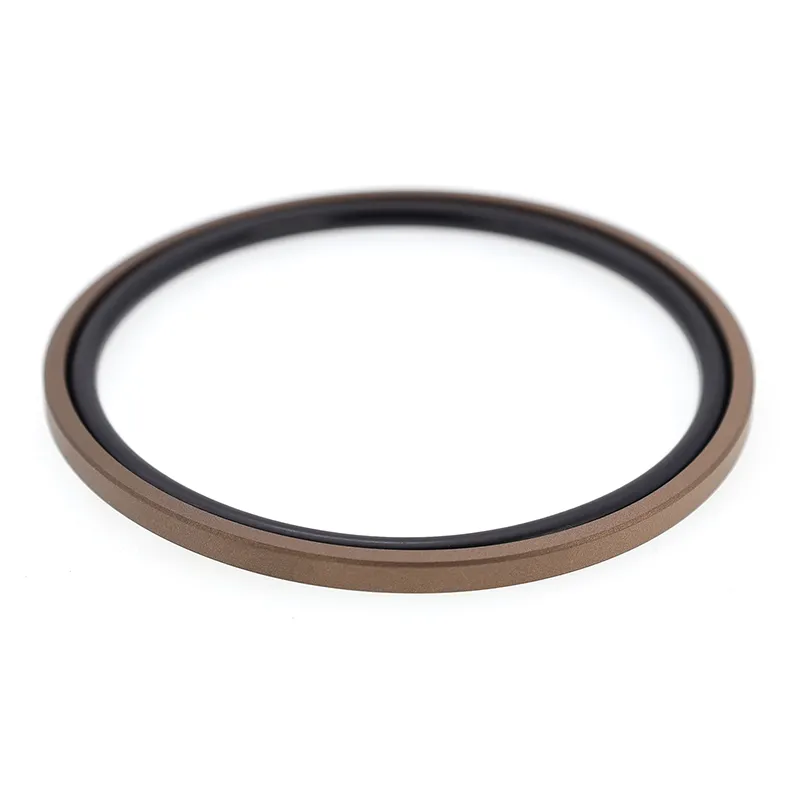

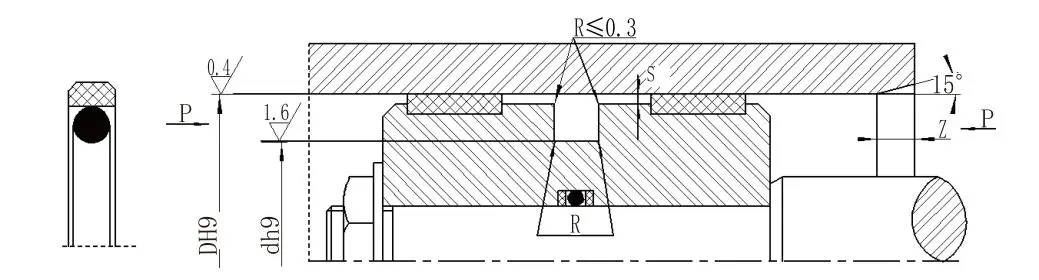

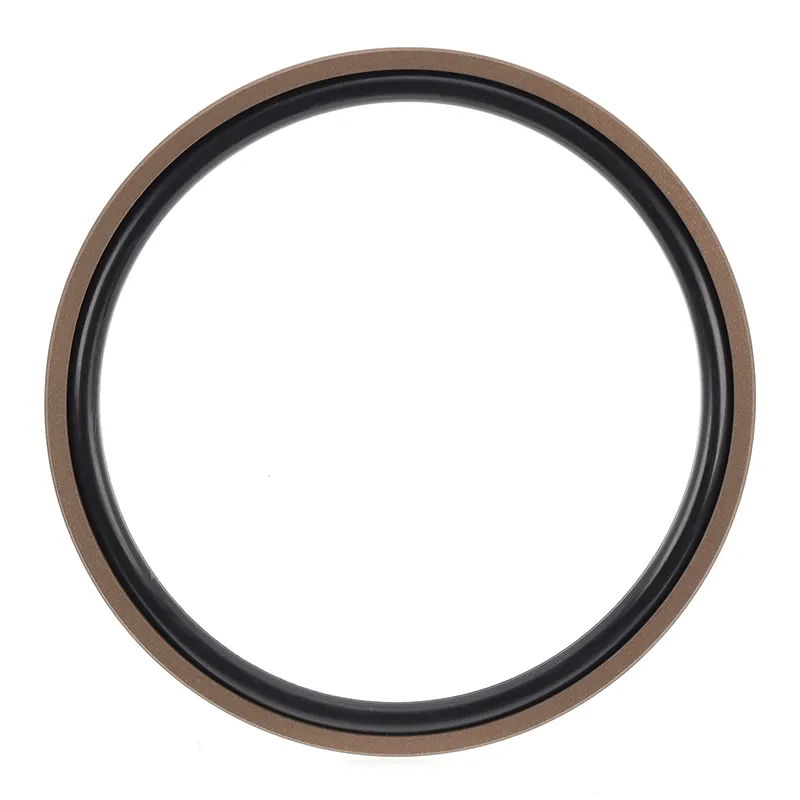

Neliömäinen yhdistelmätiiviste (Glyd Ring Seal) männille (reikä) koostuu PTFE-täytteisestä suorakaiteen muotoisesta tiivisterenkaasta ja O-renkaasta. Se soveltuu kaksisuuntaiseen painetiivistykseen edestakaisin hydrauliikkaliikkeessä. O-rengas antaa säteittäistä voimaa ja kompensoi tiivisterenkaan kulumista. Sitä käytetään yleensä yhdessä ohjausrenkaan kanssa. Jos sylinterin halkaisija on alle 30 mm, tulisi käyttää jaettua (avointa) uramallia.
1. Alhainen kitka, alhainen käynnistysvastus, tasainen liike, yhtä suuri dynaaminen ja staattinen kitka, ei virumista;
2. Korkean paineen stabiilisuus paineessa ja ankarissa olosuhteissa;
3. Pitkä käyttöikä, sopii öljyttömään voiteluun;
4. Soveltuu matalaviskositeettisten väliaineiden, kuten veden, tiivistämiseen.
|
Paine Mpa |
Lämpötila ℃ |
Nopeus m/s |
Keskikokoinen |
|
≤60 |
-35~+100 (O-rengas NBR) |
≤6 |
Mineraalipohjainen hydrauliöljy, paloneste (HFA/HFB), vesi jne. |
|
-20~+200 (O-rengas FKM) |
1. Saatavilla olevat O-rengasmateriaalit: R01 Nitriili-butadieenikumi (NBR), R02 Fluorikumi (FKM) jne.
2. Tiivistysrenkaan materiaali: Vakiomateriaali: PTFE3; muita saatavilla olevia materiaaleja ovat PTFE2, PTFE4 ja PU.
Tilausmalli: RC61-40x29x4,2-PTFE3-R01; Tilausmalli: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Glyd Ring; RC61-B - Reiän tiiviste; DxdxL - Materiaalikoodi
