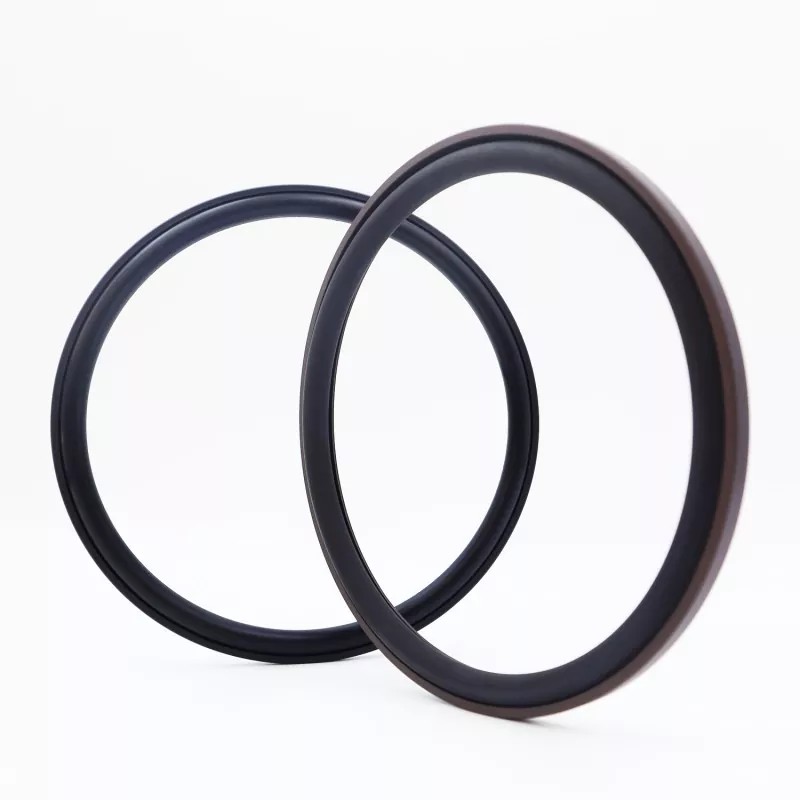

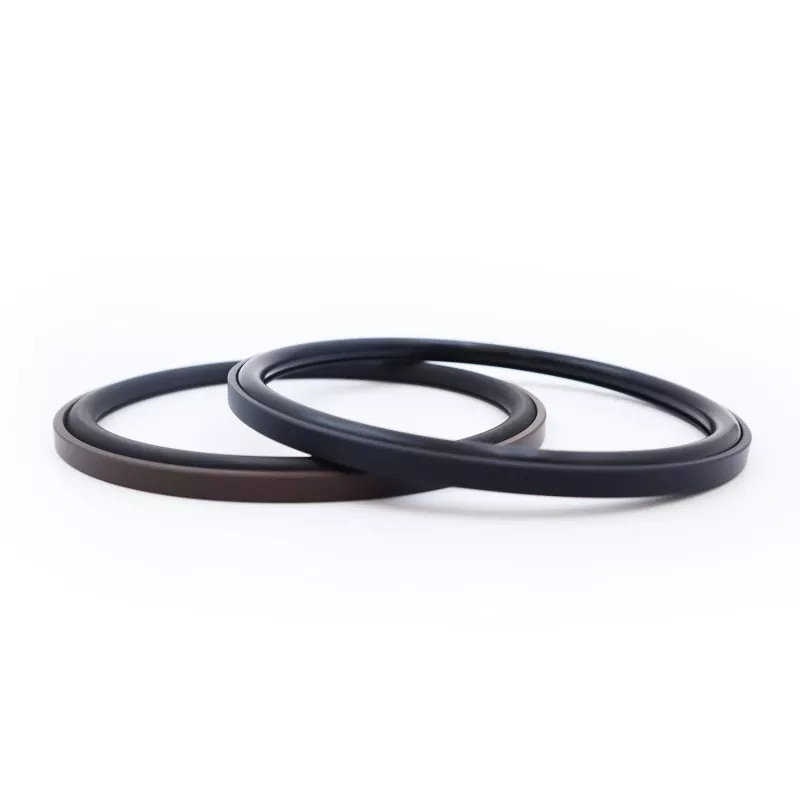

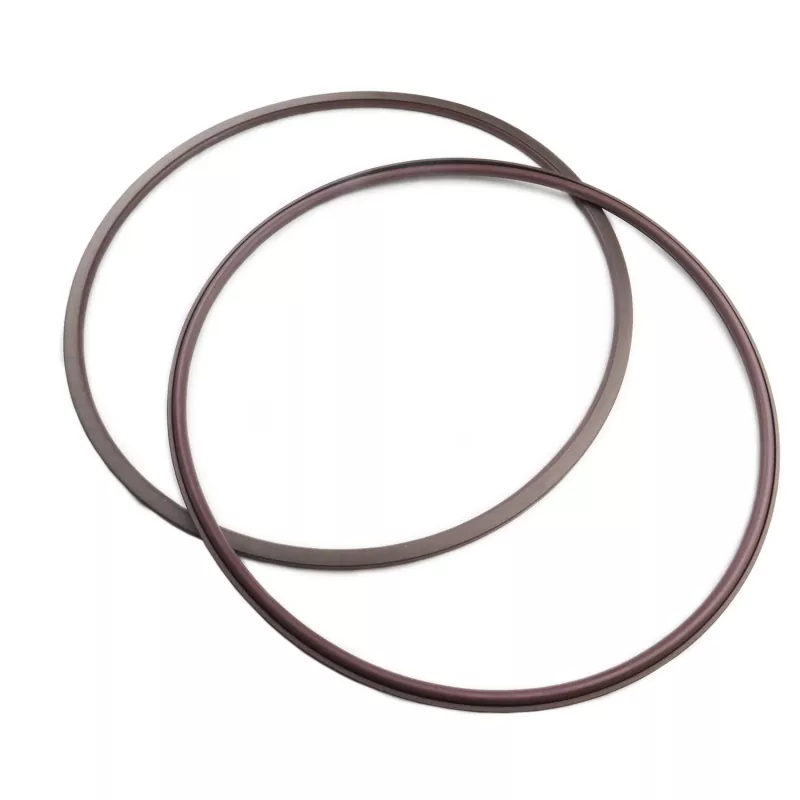

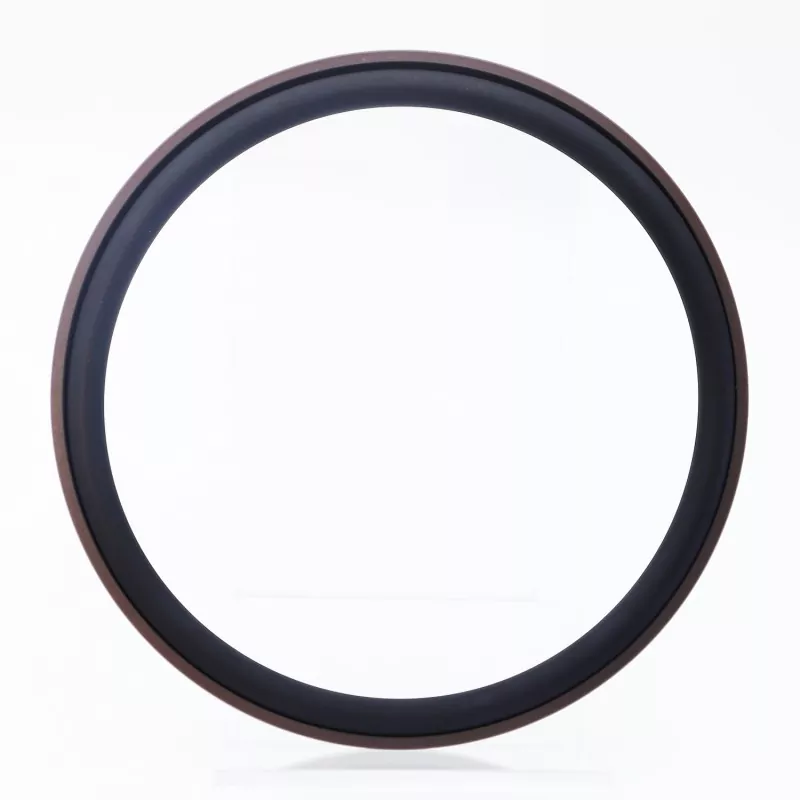

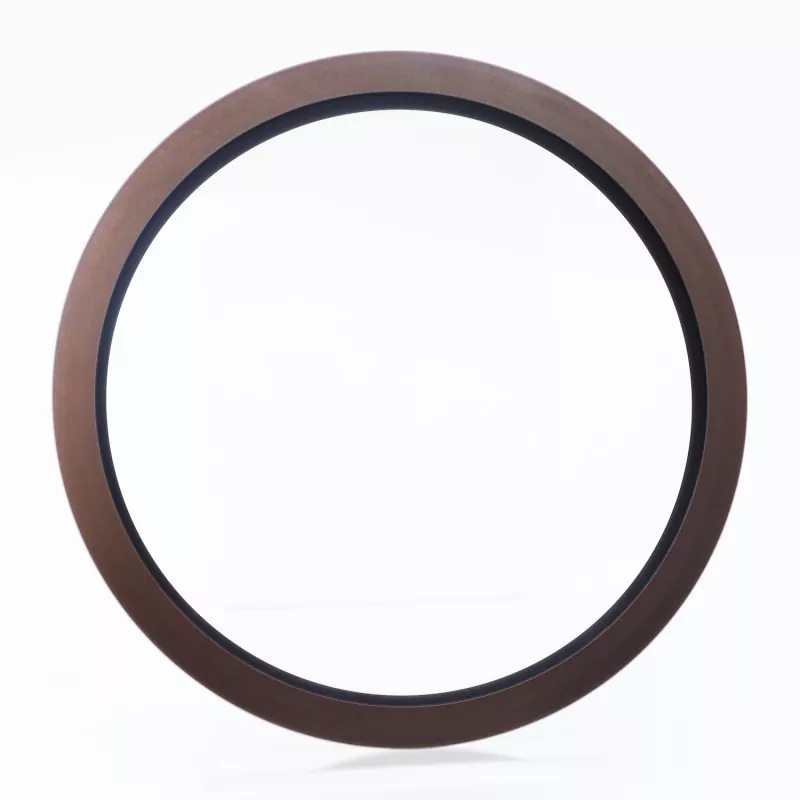

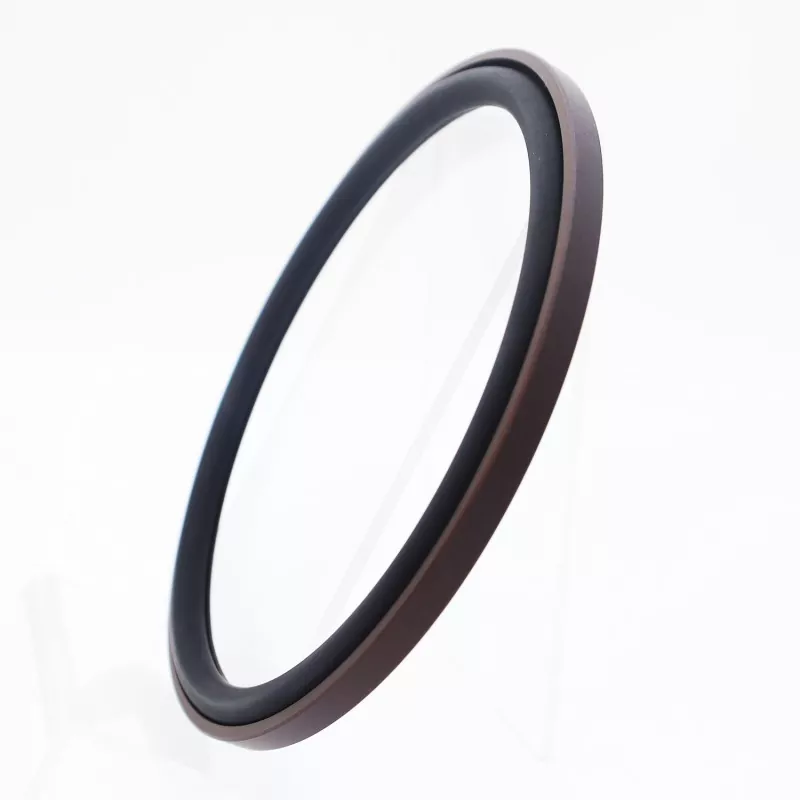

Axial Step Combined Seal koostuu suorakulmaisesta tiivisterenkaasta, joka on valmistettu täytetystä PTFE:stä ja kumisesta O-renkaasta; se on suunniteltu yksisuuntaisiin staattisiin tiivistyssovelluksiin, kuten aksiaalisiin (päätypinta) ja laippatiivisteisiin. Siinä on pitkä käyttöikä, erinomainen tiivistyskyky, kestävyys korkeille ja erittäin korkeille paineille sekä kompakti rakenteellinen jalanjälki. se soveltuu myös vesipainetiivistyssovelluksiin. Sitä on saatavana kahtena versiona: RC2871-A (sisäiselle paineelle) ja RC2871-B (ulkoiselle paineelle).
Tehokas tiivistys saavutetaan O-renkaan esipuristuksen synnyttämän jatkuvan tartuntavoiman avulla, mikä tarjoaa itsestään virtaavan tiivistysvaikutuksen, jossa tiivistyskyky paranee keskipaineen kasvaessa. Tiivistysrenkaan sivulla oleva laipallinen muotoilu estää tehokkaasti O-renkaan pursotuksen, jolloin se pystyy käsittelemään helposti korkea- ja ultrakorkeapaineisia olosuhteita samalla kun se on yhteensopiva vesipainetiivistysympäristöjen kanssa.
|
Paine (MPa) |
Lämpötila (°C) |
Nopeus (m/s) |
Keskikokoinen |
|
≤300 |
-35 - +100 (NBR O-renkaalla) |
- |
Hydrauliöljy, emulsio, vesi jne. |
|
-20 - +200 (FKM O-renkaalla) |
Tämä tiiviste koostuu suorakulmaisesta PTFE-tiivisterenkaasta ja O-renkaasta; O-rengas tarjoaa esipuristuksen, joka tuottaa tiivisteen saavuttamiseen tarvittavan puristusvoiman. Paineen alaisena tämä puristusvoima kasvaa – eli mitä korkeampi paine, sitä parempi tiivistyskyky. Liukurenkaan sivulaipparakenteen ansiosta O-rengas on estetty pursotuksesta, jolloin tiiviste kestää korkeita paineita.
Kaikki parametrialueen tekniset tiedot ovat saatavilla.
|

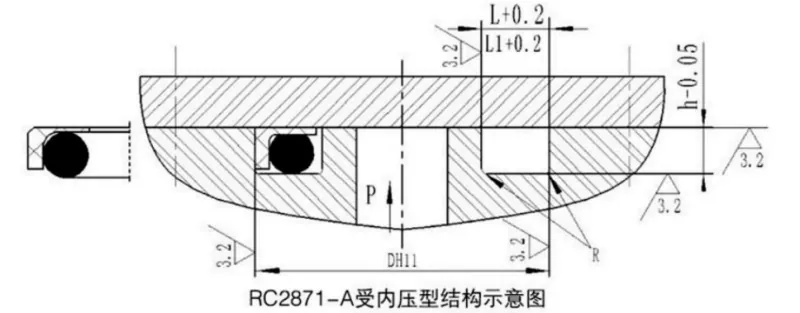

Ulkohalkaisija-alue D H11 |
Uran syvyys h-0,05 |
Uran leveys L+0,2 |
Uran leveys L1 + 0,2 Paine > 80 MPa |
Kulman säde Rmax |
O-renkaan langan halkaisija tehdä |
|
12-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51-127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128-499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Kaikki parametrialueen tekniset tiedot ovat saatavilla.
|

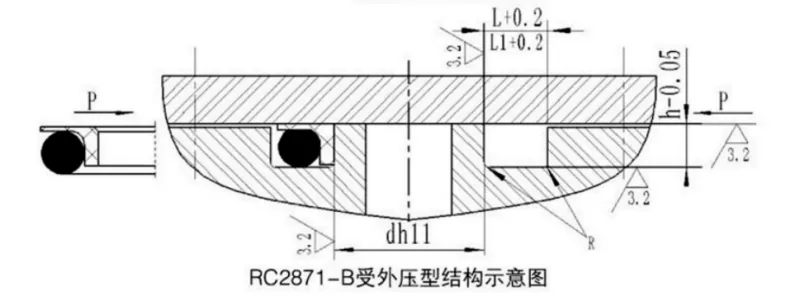

Sisähalkaisija-alue dh11 |
Uran syvyys h-0,05 |
Uran leveys L+0,2 |
Uran leveys L1 + 0,2 Paine > 80 MPa |
Kulman säde Rmax |
O-renkaan langan halkaisija tehdä |
|
5-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51-127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128-499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
